Онлайн калькулятор расчета крыши с чертежами

Оглавление

Способы

Замеры вальмовой кровли для расчёта её площади выполняются двумя способами — это прикладная и практическая методика.

Прикладной способ замеров

Способ заключается в том, что замеры производят по чертежам плана ещё не построенной кровли.

Замеры делаются на стадии проектирования дома с целью сбора необходимых данных для подсчёта количества расходных материалов: кровельного покрытия, пароизоляции и утеплителя.

В ином случае замеры по чертежам выполняют с целью расчёта потребности новых материалов для реконструкции кровельного покрытия.

План кровли:

Расчёт площади производится на основании проектных данных плана кровли. Оперируя масштабом чертежа, определяют размеры необходимых параметров в реальности.

Старая проектная документация может несколько отличаться от реальной планировки кровельного покрытия дома. Это может быть следствием корректировки проекта во время строительства объекта. Реальный результат могут дать непосредственные замеры на самом доме.

Практическая методика

Этот способ применяют для создания спецификации потребности в количестве нового кровельного покрытия старого дома с вальмовой крышей, когда проектная документация была безвозвратно утеряна.

Чтобы не подвергать себя риску падения с высоты, хозяин дома может воспользоваться лазерным теодолитом, взятым напрокат. Если это будет сложно ему сделать, то лучше вызвать геодезиста с прибором.

Специалист в течение часа или того меньше произведёт необходимые замеры, результаты которых будут использованы для расчёта площади вальмовой крыши.

Проектирование конструкции

Как выбрать угол ската:

Боковые углы и вальмовые скаты чаще всего имеют одинаковый уклон, но могут и различаться. Если уклон одинаков, то нагрузка будет распределяться равномерно.
Угол уклона должен быть от 20 до 45 градусов. Если крыша монтируется в регионах с большой снеговой нагрузкой, то скат делают круче. Если дом будет находиться в месте, где дуют сильные ветра, то уклон должен быть не больше 30 градусов.
Нижние границы скатов будет зависеть и от типа кровли.
Для вальмовых крыш лучше использовать штучный кровельный материал, потому что при монтаже листовой кровли будет много отходов.

Как рассчитывается высота конька:

К коньку будет сходиться промежуточные стропила и они же, только размещенные по диагонали.
Высоту конька следует находить по формуле:H= d*tqα
Где d – это ширина здания, tqα – угол ската.
Конек должен размещаться строго по оси продольной.

Как определить длину конькового прогона:

Если угол уклона вальмового и бокового ската одинаковый, то длина стропил в центре системы также должна быть одинаковой.
Край конькового прогона должен находиться от торца стены здания на том же расстоянии, что и прогон от параллельных торцов.
Рассчитать длину конькового бруса можно, если вычесть из длины дома его ширину. Находиться он должен только по центру.
Коньковый прогон делается из тех же материалов, что и стропильные ноги в центральной части. Вырезаться вертикальные стойки должны с учетом ширины брусков. Верхний край конька размещается на высчитанной высоте.
Коньковую раму лучше всего усилить, используя диагональные подкосы.

Как определить длину стропильных ног в центре:

Если будет определена высота конькового прогона и его промежуток от мауэрлата, то можно высчитать и длину стропил, находящихся в центре.
Расчет ведется по теореме Пифагора. Нужно высчитать гипотенузу, она и будет длиной стропил в центре. Высота – это катеты, ширина – это основание.
Длина промежуточных стропил рассчитывается точно так же.
Чтобы соединить стропила, необходимо высчитать его угол, по следующей формуле: В=90◦-α.
Соединить их можно и по-другому – внахлест, тогда коньковый прогон будет находиться снизу. Но в этом случае надо рассчитывать размеры и высоту, как стропил, так и стоек. Высшая точка тогда – это прямое пересечение досок, находящихся вверху во всей стропильной системе.
Можно определить и удлинение стропил, если они понадобятся для формирования карнизного свеса. Существует для этого формула: ▲L=k/cos α, где k – это ширина карнизного свеса, а cos α – угол уклона кровельного покрытия.
Общую длину ноги стопил можно найти, суммировав L и ▲L.
Длина ног стропильных по диагонали находится с помощью теоремы Пифагора. Где стропило, находящиеся по диагонали – это гипотенуза с основанием, которая будет равняться ½ ширины дома, а высота приравнивается к длине центральной вальмовой стропилы.

Как определить шаг установки стропил:

Нагрузка на крышу в основном приходится на стропильные ноги. Если их шаг будет небольшим, то в сечении будет использоваться поменьше пиломатериалов.
Определить шаг можно по специальной таблице. Найти ее можно в любой строительной методичке либо форумах.

Расчет нагрузки на стропильные ноги:

Нужно знать следующие параметры:
- Угол ската;
- Вид покрытия крыши;
- Снеговую нагрузку;
- Уровень ветра.
- Высоту строения в коньке;
- Степень открытости земельного надела;
- Шаг стропил.
Определяется нагрузка.

Расчет длины нарожников и шаг их установки:

Чтобы рассчитать эти данные, необходимо знать длину центрального стропила и использовать формулу:

L1=2/3 * L

Рассчитав все эти параметры, можно определиться с количеством материала. Чтобы закупить нужное количество кровельного материала, нужно высчитать площадь покрытия: ΣS=ΣL*(2B +4 k), где ΣL –сумма длин стропил, В – длина дома, k – ширина карнизного свеса.

Материалы для установки:

Стропильные ноги из бруса;
Мауэрлат из бруса различных параметров от 100*100 до 150*150;
Коньковые брусы, прогоны, лежаки различных параметров;
Ригели из досок 50*100 либо 50*150;
Кобылки и подкосы из доски 50*100;
Стойки из бруса 100*100 либо 150*150;
Доски подшивные, ветровые или торцевые – 20*100 либо 25*150;
Деревянная обрешетка.
Слой пароизоляции.
Теплоизоляционное покрытие.
Слой гидроизоляции.
Дощечки деревянные для обрешетки.
Сама кровля.

Как разработать проект?

План кровли составляется в виде чертежа или рисунка, в котором важно схематически изобразить крышу в нескольких слоях и проекциях. В основном отражают схему установки элементов конструкции, схему укладки гидро- и теплоизоляционных слоев, а также схему размещения кровельного покрытия

В обязательном порядке отражают места крепления сборных и дополнительных элементов.

Полный чертеж должен содержать в себе всю информацию о физических параметрах и фактическом расположении элементов на крыше. В графическом разделе указывают длины стен, физические размеры стропил, угол уклона и расстояние между коньком и стропилиной.

Здания и дома на плане делят на прямоугольники, внутри проводят линии, которыми обозначают сопряжение скатных плоскостей снаружи или внутри.

Учитывая наклон скатных поверхностей, сбоку и спереди делают проекции.

В плане необходимо указать координатные оси, которые упрощают ориентацию постройки. Делают это так:

линией обводится план проектируемого дома или здания;
границы капитальных стен перекопируют на план кровли;
рисуют изображения кровли над каждым прямоугольником начиная с наибольшего;
линиями изображают коньковые проекции;
рисуют изображения ендов.

Вентиляционные каналы указываются в обязательном порядке, изображают места установки мансардных окон, а также направления всех водяных стоков.

За более подробной документацией можно обратиться к специалистам.

Параметр, характеристика	Оптимальный диапазон
Угол наклона крыши	10-30°
Свес карнизный	50-100 см
Свес фронтонный / Выпуск	40-70 см
Размер мауэрлата	100х150 мм 150х150 мм
Размер стропил	50х150 мм 50х200 мм
Соотношение глубины запила и ширины стропил	1/4 1/3
Шаг стропил	60-100 см
Размер обрешетки	25х100 мм 40х150 мм
Шаг обрешетки в зависимости от типа кровли (мягкая, черепица, профнастил)	1-10 см 30-40 см 30-65 см
Размер контробрешетки	30х50 мм
Нахлест гидроизоляции	10-20 см
Толщина теплоизоляции	10-15 см

Методика подсчетов для односкатной и двухскатной конструкции

В случае с двускатной кровлей, рекомендуется перемножить поверхности на косинус угла наклона, который берется из пересечения ската и перекрытия. Одна наклонная считается от конька до карниза.

С увеличением угла наклона увеличивается количество необходимого материала

При проектировании объекта следует принимать во внимание область, в которой здание будет находиться. Если в регионе выпадет много осадков, то угол наклона увеличивается, и – наоборот

При двускатной крыше расчет проводится по формуле: tga = h/b. Где ширина пролета обозначается буквой – b, высота – h. С помощью калькулятора находится обратное значение a = arctg (h/b).

Умножение b на длину крыши дает возможность определить площадь каждого ската. Угол наклона крыши варьируется обычно от 22 до 45 градусов.

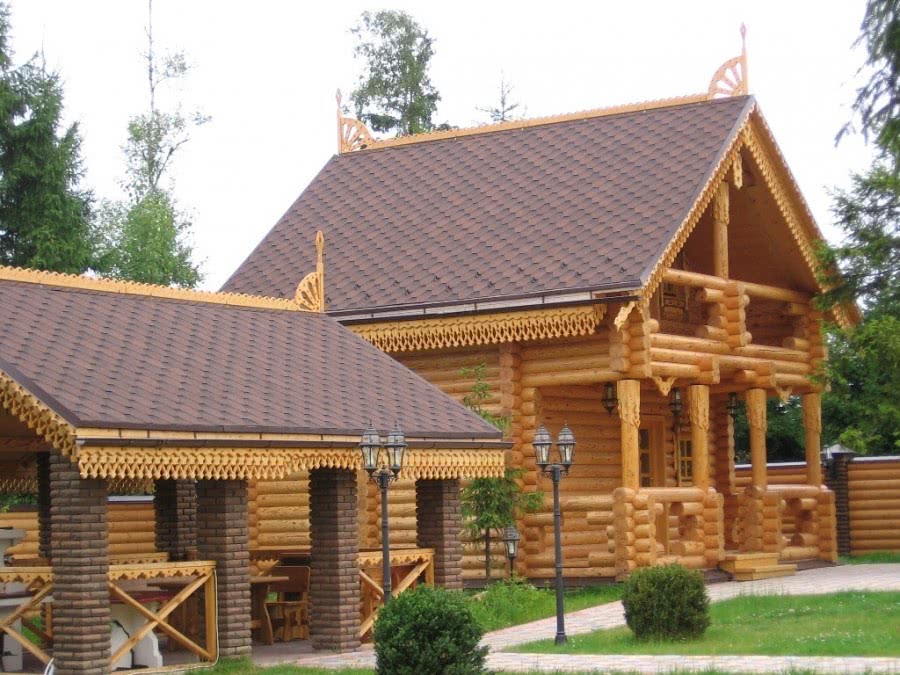

Битумная черепица

С помощью битумной черепицы можно покрывать большие площади крыши самой сложной конфигурации. При правильно поставленном деле можно достичь минимальных расходов и делать все работы своими руками.

Базовая цифра такая: одна упаковка кровельного материала, мягкой черепицы, хватает, чтобы покрыть площадь в три квадратных метра.

Эта сентенция выражается формулой: N = S х K х 3, где N – это число рулонов мягкого покрытия для кровли, S – площадь обрабатываемой поверхности в метрах квадратных, К – коэффициент сложности «ландшафта» крыши. Такая формула учитывает все нюансы, которые требуются для выполнения качественной работы по покрытию крыши

В ней принимается во внимание количество материала, который тратится на «нахлесты», а также сложность кровли самого объекта. Если все правильно рассчитать, то не надо будет тратить лишние деньги на приобретение дополнительных листов «про запас»

Ондулин

Чтобы выполнить покрытие ондулином, следует в первую очередь хорошо представлять себе геометрические размеры листов. Листы ондулина кладутся внахлест, поэтому полезная площадь сокращается с 1,65 кв. метра до 1,61 квадратного метра.

Очень важно иметь первоначальные данные, то есть четко знать какова площадь самой крыши. Эту цифру можно назвать базовой, потому что, зная ее, дальше можно будет без труда посчитать количество листов, необходимых для полноценной работы, а также с точностью определить, сколько потребуется пиломатериалов

Металлочерепица

Самым популярным материалом для кровли является в наше время металлочерепица. Формула, которая позволяет объективно оценить количество необходимого материала не очень сложная.

Лист металл черепицы составляет по ширине 1181 мм. Расчет количества необходимых для работы листов вычисляется по формуле: N = (Lck

Стропила

Чтобы адекватно сделать калькуляцию по поводу количества необходимого леса, в первую очередь следует самому уметь рассчитывать ту нагрузку, которую сможет выдержать крыша.

Она складывается из трех показателей:

вес самой кровли;
вес снега зимой;
ветровая нагрузка.

Исходя из параметров строения, его площади, можно будет понять:

сечение стропильных креплений, их количество;
какая потребуется обрешетка;
толщина и длина досок на обрешетку.

Работа комплексная, каждый элемент этого «пазла» играет важную роль, поэтому расчеты должны быть правильные.

На стропильную систему уходит львиная доля материалов из дерева

Для правильного расчета нужно принимать во внимание ветровую нагрузку. Необходимо знать: насколько велика полезная площадь объекта, есть ли чердачные помещения и мансарды

Чем больше площадь, тем больше будет расход стройматериалов.

Каждый объект имеет неповторимую особенность. Есть крыши, в которых присутствует значительное количество вентиляционных каналов. В этом случае заметно сокращается расход пиломатериалов.

Расчёт стропильной системы

Монтаж кровли

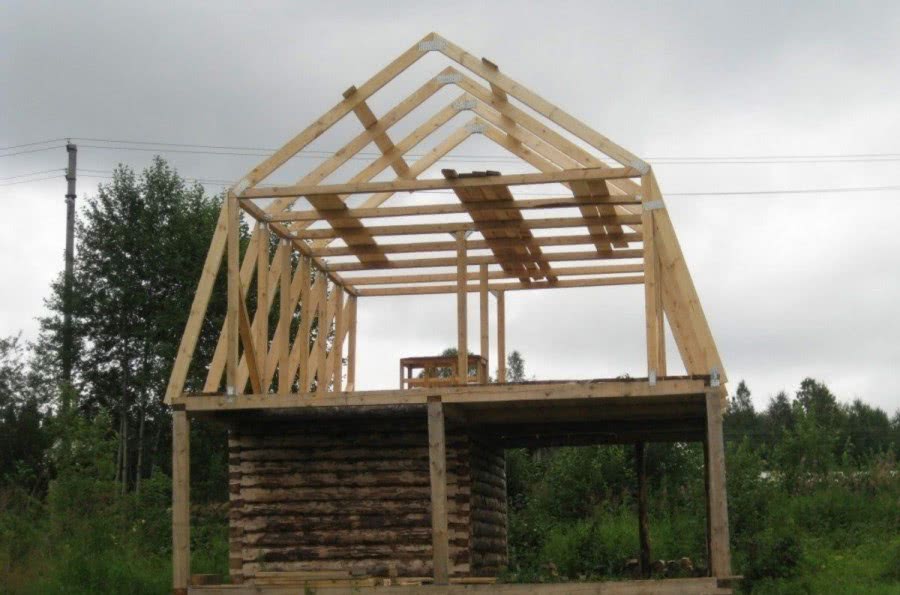

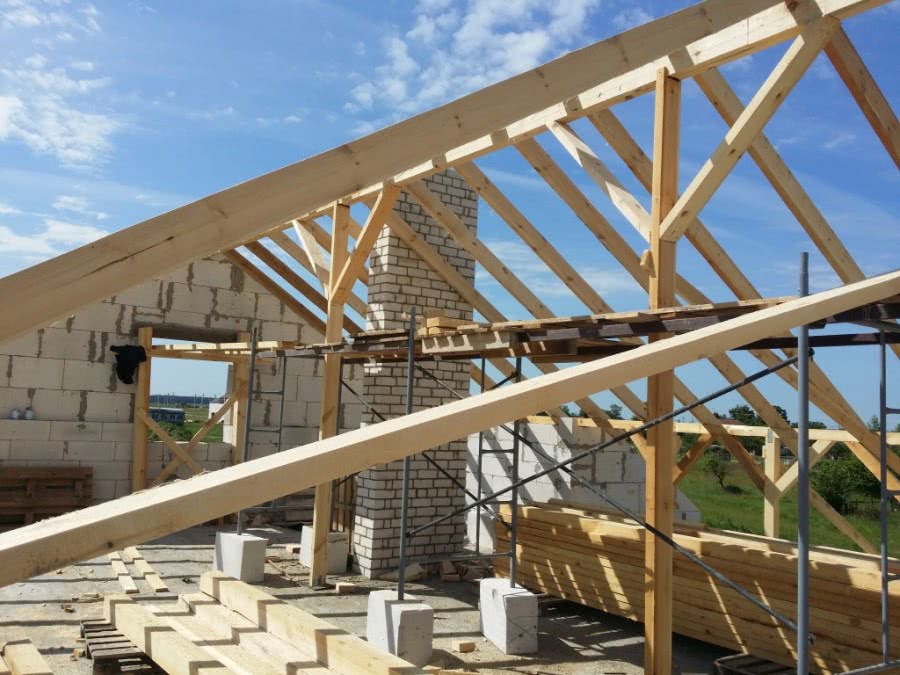

Стропильная система – это набор бревен или брусьев, составляющих в совокупности каркас кровли. Существуют различные типы крыш, соответственно и стропильные системы могут отличаться друг от друга.

Так, например, крыши могут быть одно-, двух-, трех- или четырехскатными.

Количество скатов влияет на результаты, полученные при расчете прочности и нахождении наиболее подходящей толщины бревна или бруса, от чего зависит также и количество используемого материала.

Следовательно, расчет леса на крышу в первую очередь начинается с выбора типа материала.

В случае, если система стропил изготовлена из брусьев, расчет может производиться двумя способами:

Сечение бруса известно, рассчитываем параметры укладки;
Известны параметры монтажа брусьев, необходимо рассчитать сечение.

Расчет шага укладки брусьев требует предварительного расчета нагрузки на кровлю, состоящей из отдельных нагрузок, основными из которых являются собственный вес крыши и вес ее покрытия.

Второстепенной временной нагрузкой считается снежный покров, давление которого на систему стропил может в определенные моменты превышать нагрузку, создаваемую перекрытиями.

Кроме того, рассчитывая нагрузку, можно учесть и вес людей, выполняющих на крыше различные работы по ремонту или обслуживанию. Ветровая нагрузка также учитывается при выполнении расчета.

После расчета общей нагрузки следует рассчитать, сколько стропил требуется распределить под нужным углом, чтобы обеспечить необходимую прочность кровельной конструкции.

Данный расчет выполняется следующим образом:

При помощи специальных таблиц, которые можно найти в специализированных справочниках, определяют максимально возможную нагрузку на погонный метр бруса стропил.
Рассчитывается общий метраж, позволяющий обеспечить с запасом требуемую прочность.
С учетом длины одного стропила своими руками рассчитывается общее их количество.
Вычисляется количество стропильных пар, которые затем распределяют вдоль всей длины крыши.

Приведем пример конкретного расчёта: допустим, уже выполнен расчет крыши – высоты, длины и прочих параметров. Длина крыши составляет 4,5 метра, угол уклона — 30°.

Сечение имеющихся стропил длиной 3 метра позволяет выдерживать не более 100 кг на погонный метр.

Расчет снеговой и ветровой нагрузок показывает, что совокупная нагрузка составляет 2400 кг.
С учетом имеющихся данных шаг стропил, позволяющий создавать нагрузку на один метр, не превышающую 100 кг силы, рассчитывается довольно легко: 2400 делим на 100, получаем в результате 24. Соответственно, минимально допустимый метраж стропил составляет 24 м.
С учетом, что известна длина одного стропила, требующееся количество стропил также рассчитывается довольно просто – 24/3 = 8 штук. Просмотр порнушки это удовольствие, которое раздяляют многие, но не всем нравится идея выполнять роль наблюдателя. Если хотите почувствовать непосредственную причастность, то предлагаем на https://мамки.com/ot-pervogo-lica секс от первого лица. Смотрите и участвуйте в захватывающих ситуациях инцеста и секса с мамками и зрелками, получайте удовольствие от их отсосов и жарких пизденок и делайте горячие камшоты!. Поскольку стропила устанавливают парами, количество пар рассчитывается путем простого деления количества стропил на два – 8/2 = 4 пары стропил.
Минимальное расстояние между стропилами рассчитывается путем деления общей длины крыши на число, на единицу меньшее количества пар (поскольку одна пара находится на краю): 4,5 / (4 – 1) = 1,5 м. Учитывая исходные данные максимальный шаг установки стропил составляет 1,5 м, но наибольшая надежность обеспечивается их установкой на меньшем расстоянии, например – каждые 90 см.
Данное расстояние будет оптимальным для укладки стропил с учетом того, что 4,5 м делится на 90 см без остатка, то есть требуется 5 пар стропил. С учетом крайней пары, получаем искомый результат: шесть пар трехметровых стропил.

Далее рассчитывается количество материала требующегося для покрытия кровли. Для этого также надо знать, как правильно рассчитать площадь крыши.

Возведение крыши: расчет материалов и полезные советы

При постройке нового дома у многих обывателей возникает вопрос о расходе пиломатериала на крышу. И это далеко не праздный вопрос. Ведь каждый материал стоит недешево, и если купить леса больше, чем нужно, то и деньги уйдут и материал останется. А если меньше, то уйдет время на поиски и покупку точно таких же материалов. В конечном итоге все зависит от конструкции крыши. А сама конструкция зависит от таких величин, как:

вид крыши;
площадь и периметр дома;
утепленная крыша или нет;
мансардная или нет;
материал покрытия кровли;
условия климатической зоны.

По возможности, проектируя дом, желательно сделать так, чтобы длина стропил не превышала 6 метров.

Как известно, при строительстве всегда выполняется предварительный расчет пиломатериала, который связан с самыми различными параметрами. Например, такие параметры, как прочность (материал и каркас) конструкции, ее устойчивость к климату. Если мы построим дом и крышу, не рассчитав заранее прочности всей конструкции или устойчивости ее к ветрам и снегу, то «недалеко и до беды». Мы расскажем о расчете крыши и отдельных элементов. В предварительный расчет надо обязательно принимать и толщину утеплительных материалов, обрешетку над потолком, так как слой утеплителя и обрешетку необходимо прикрыть или фанерой, или другим материалом, который тоже нужно закупить.

Что умеет наша онлайн программа расчета крыш?

Редактирование ската — как использование готовых шаблнов, так и свободное рисование. Возможность тонко настраивать каждый скат калькулятора кровли
Редактирование вырезов на скате — как из готовых шаблонов, так и (как в скатах) — свободное рисование для расчета фасада или кровли
Расчет раскладки материала с учетом заданных параметров и схемы скатов
Возможность менять материал (как внутри одного вида, так и менять полностью вид материала) с перерасчетом раскладки
Ведение и расчет всей кровли (проекта)
Формирование итогового отчета по метериалам и раскладки материала по всем скатам
Предоставление доступа как другим сотрудникам компании, так и третьим лицам

Геометрия с вычислениями

При возведении дома точные расчеты кровли необходимы, в первую очередь, чтобы знать, сколько чего приобретать. Бюджет строительства не терпит ни промедления, ни забегов без цели. И типы расчетов для крыш несложные.

Плохо, когда доски, балки останутся после возведения крыши. Но хуже, когда материала, привезенного на участок, не хватит для завершения стройки. Хотя о крыше говорят, что ее вывершают. И хорошо, если такой материал, как, например, идеально высушенные стропила, в продаже еще останется.

Именно из них скроено множество крыш частных домом, дачных построек.

Но никто не обращает внимания на них, и не ищет, где там та или иная знакомая геометрическая фигура. Есть точный треугольник на скосе, его ни с чем не спутаешь, и площадь без калькулятора высчитаешь.

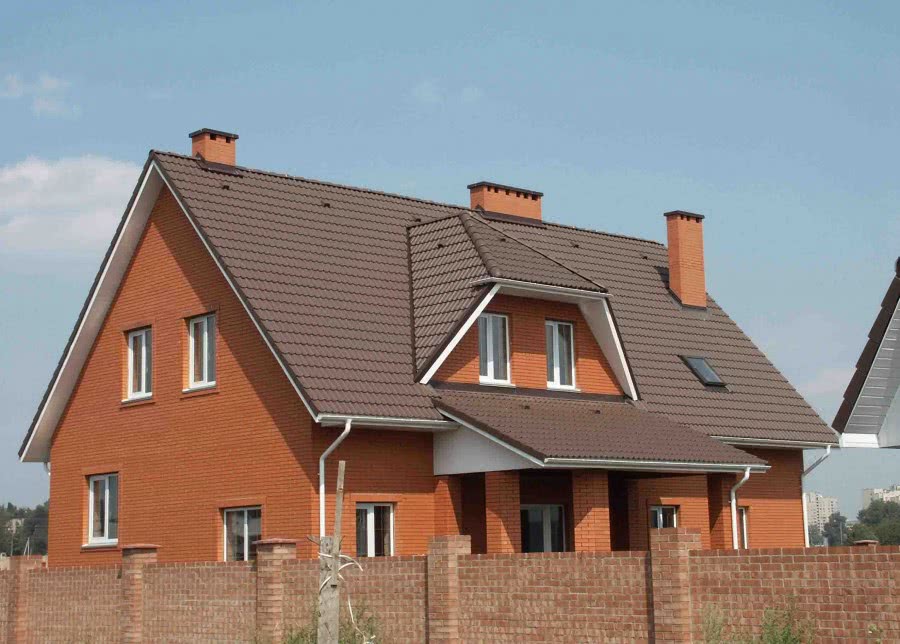

А вот такой рельеф: из двухскатной крыши выступает треугольник мансарды. В нем вставлено только окно. А уже его двухскатность имеет сложную, на первый взгляд, геометрию.

Она легко расчленяется на прямоугольник и треугольник острым углом вниз. Суммируйте две площади, и узнаете количество кровельного материала. Это ответ на частый вопрос: как рассчитать материалы для крыши?

На расчет конструкции влияют такие параметры:

тип кровли;
будет ли утепляться крыша;
мансарда;
климатические особенности.

Общие сведения по результатам расчетов

1. Угол наклона боковых стропил — Угол наклона крыши с боковой стороны строения. Для изменения угла наклона, измените высоту подъема либо ширину заложения. Система автоматически подскажет, подходит ли данный наклон для выбранного кровельного материала, соответствуя рекомендованным параметрам производителями данного материала.

2. Угол наклона вальмовых стропил — Угол наклона крыши со стороны вальмового ската.

3. Площадь поверхности крыши — Общая площадь кровли с учетом свесов.

4. Примерный вес кровельного материала — Нагрузка на стропильную систему крыши от кровельного материала.

5. Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

6. Длина боковых стропил — Длина стропильной ноги с боковой стороны строения и с учетом свеса.

7. Длина вальмовых стропил — Длина стропильной ноги со стороны вальмового ската от карниза до конька с учетом свеса.

8. Длина диагональных (накосных) стропил — Длина так называемых ребер в количестве 4 штук.

9. Рекомендуемое сечение стропил — Рекомендуемое сечение рассчитывается автоматически, с учетом районных снеговых нагрузок, веса кровельного материала, шага стропил и других параметров. Для изменения данного параметра, измените шаг стропил, который по умолчанию равен 1 метру.

10. Количество боковых и вальмовых стропил — Количество всех стропил, необходимых для устройства стропильной системы. Без учета диагональных стропил в количестве 4 штук.

11. Объем бруса для стропил — Объем материала для стропильной системы в кубометрах.

12. Примерный вес стропил — Общая нагрузка от стропильной системы.

13. Количество рядов обрешетки — Перед расчетом обрешетки, обязательно уточните рекомендованные параметры обрешетки у производителей выбранного кровельного материала.

Расчёт крыши в онлайн-калькуляторе

Чтобы провести расчёт кровли в онлайн-калькуляторе, то есть узнать, какими должны быть угол наклона и площадь крыши, а также количество пиломатериала и другого строительного сырья, надо выбрать тип финишного покрытия и ввести в специальные ячейки следующие размеры:

ширину основания кровли с торца дома (не прибавляя ширины свесов);
длину основания крыши сбоку здания (не учитывая протяжённости свесов);
высоту конька (расстояние от будущего основания до конькового бруса);
длину свеса (не менее полуметра).

Для крыши в несколько скатов с разными углами наклона расчёты проводят по отдельности. Потом полученные данные суммируют.

Параметры расчета крыш и кровельного материала

Перед тем как рассчитать крышу дома, калькулятор запросит определенные данные. Один из них это тип крыши. Существует два критерия, по которым можно определить тип крыши: угол наклона кровли и количество скатов (плоскостей). Если угол наклона кровли равен нулю, крыша называется плоской, если больше нуля — скатной. Скатные конструкции, в свою очередь, делятся на виды, в зависимости от количества скатов. В частном малоэтажном строительстве распространено несколько разновидностей крыш:

Односкатная.

Выглядит довольно скромно, зато самая простая конструктивно и наименее затратная в строительстве. Представляет собой плоскость с опорой на разновысотные стены. Односкатную крышу можно увидеть на гараже, сарае или современном проекте в стиле хай-тек. Такие конструкции описываются малым числом параметров и рассчитываются на всех онлайн калькуляторах.

Распространенные формы скатных конструкцийИсточник remokna.in.ua

Двускатная (щипцовая).

Наиболее распространенный, классический вариант с двумя наклонными плоскостями прямоугольного вида, соединенными коньком, и многовековой историей. Вертикальные треугольные плоскости между скатами называются фронтонами (щипцами).

В современном частном строительстве симметрия скатов — необязательное условие. Они могут иметь разный уклон и различаться размером (ломаные), что открывает большие возможности в дизайне кровельных конструкций. Двухскатная крыша — идеальный вариант для устройства мансарды.

Для вычислений на онлайн калькуляторе используют такие параметры, как длину и ширину скатов, длину свесов и высоту конструкции.

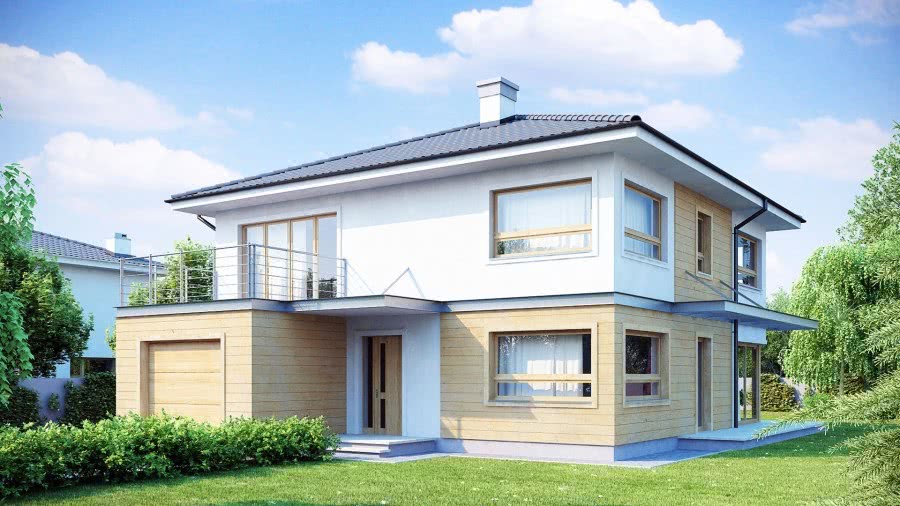

Вальмовая (четырехскатная).

Основные скаты называются вальмами и имеют вид трапеций, а фронтоны расположены не вертикально, а под углом, превращаясь в скаты.

Вальмовая система намного сложнее в разработке и монтаже, чем предыдущие, однако это компенсируется повышенной устойчивостью конструкции. Кроме того, вальмовая крыша позволяет поднять потолок для мансарды, сделав ее гораздо комфортнее.

Расчет вальмовой крыши на онлайн калькуляторе имеет определенные тонкости (основание может быть квадратным или прямоугольным) и включает угол наклона скатов.

Многощипцовая.

Сложная конструкция, состоящая из нескольких щипцов (двухскатных элементов). Расчет такой крыши — работа для опытного архитектора. Встречаются онлайн калькуляторы, рассчитывающие площадь кровли трехщипцовой крыши, но результат расчетов они выдают очень приблизительный.

Сложность стропильной системы многощипцовой кровли исключает самостоятельное планированиеИсточник yandex.ru

Мансардная.

Скат состоит из двух элементов: нижнего, более крутого, и верхнего, пологого. Такая конструкция позволяет увеличить полезную площадь помещения, но, чтобы рассчитать ее на онлайн калькуляторе, потребуется хотя бы предварительный чертеж и понимание устройства стропильной системы.

Виды кровельных материалов

Вопрос о кровельном материале также решается на стадии проектирования. На его выбор влияют не только предпочтения дизайнера, но и более реальные факторы, включая количество осадков и силу ветра в регионе. Онлайн калькулятор дает возможность узнать не только количество, но и стоимость выбранного материала. Обычно настроен калькулятор для крыши для расчета таких материалов:

Профнастил.
Металлочерепица.
Мягкая (рулонная) кровля.
Фальцевое покрытие (стальное, алюминиевое или медное).
Черепица. Керамическая (штучная), гибкая (мягкая) черепица Шинглас, цементно-песчаная, композитная.
Шифер нового поколения BF Tech.

Калькулятор расчета металлочерепицы (работает с несколькими типами крыш)Источник amvita.ru

Расчет углов уклона кровель по типам

Расчет угла наклона односкатной крыши

Односкатная кровля является одной из самых популярных и, одновременно, одной из самых легких для расчета. Фактически — наш калькулятор рассчитывет именно ее, так как более сложные кровли (например, угол наклона двускатной крыши) требуют разбивки элементов кровли на отдельные скаты и просчета каждого из них.

При расчете наклона односкатной кровли и расчете длины и угла ската крыши обязательно учитывайте свесы! Посчитать их можно задавай данные не самого ската, а высоту и проекцию кровли именно вместе со свесами.

Материалы и углы для односкатных кровель

крыша из рубероида – 5-10 градусов
из профнастила – от 8 до 20 градусов
из металлочерепицы – 20-30 градусов
из шифера – 20-35 градусов
для фальцевой кровли необходим наклон 18-30 градусов

Расчет угла наклона двускатной крыши

Посчитать двускатную кровлю уже сложнее, чем посчитать угол наклона односкатной кровли. В случае для двух скатов необходимо рассчитывать на нашем калькуляторе уже каждый из скатов индивидуально, а для расчета материала лучше применть калькулятор кровли, т.к. расположение материала и его размеры могут гулять.

Расчет угла наклона вальмовой кровли

В свою очередь расчет вальмовой кровли еще сложнее чем расчет угла двускатной кровли. Вам необходимо не просто разбить и считать угол каждого ската отдельно, но и учитывать что углы для вальмовой кровли различаются.

Для вальмовой кровли так же особенно нужн учесть гуляющие размеры обрешетки, поэтому при расчете Вашей реальной кровли углы вальмовой кровли пусть немного, но будут различаться!
