Водослив с крыши своими руками: водосливы для крыши и основные элементы монтажа

Расчет водосточной системы

Приведенный рисунок дает возможность легко понять, как производится расчет требуемого количества материалов, необходимых для организации системы водостока.

Расчет желобов

Выделяют два типа желобов, где один имеет полукруглое сечение, а другой – прямоугольное. Предназначение этого элемента системы заключается в сборе осадков, попадающих на крышу строения. Обычно можно приобрести водосточные желоба двух типоразмеров: 3 и 4 метра. Его монтаж производится посредством использования крепежных элементов в виде кронштейнов и крюков, устанавливаемых через каждые 60–90 см с обязательным созданием уклона в 1 см на каждые 3–4 м длины желоба.

Рассматриваемое в нашем случае строение, как пример установки системы водостока, позволяет сделать вывод о том, что понадобится 10 трехметровых желобов и 1 четырехметровый.

Внимание! Производите округление получаемых значений до целой длины желоба. Надежность системы будет выше, а ее стоимость – ниже, если удастся минимизировать количество соединений

Расчет угловых желобов

Функциональность углового желоба определяется необходимостью изменения направления движения потоков воды, что и делается посредством этого элемента системы. Фиксация угловых желобов производится в точках внешних и внутренних углов кровельной конструкции. В результате получается, что количество наружных углов составляет 4, а внутренних – 2.

Внимание! Применение пластикового желоба расширяет возможности создания угловых вариантов. Это доступно за счет вырезания определенных частей желоба и их соединения под конкретным углом с помощью холодной сварки.

Расчет воронок, заглушек и соединителей

Возвращаясь к нашему примеру, делаем вывод, что применительно к характеристикам нашего дома следует подготовить 4 воронки, 2 заглушки и около 17 соединителей, что зависит от нюансов монтажа. Так, в одних системах крепление углов осуществляется непосредственно к желобу, а в других это процесс реализуется посредством соединителей.

Монтаж систем, доступный с помощью клея, следует проводить с установкой стандартных соединителей и таких, как компенсационные. В случае с последними их применение оправданно, когда длина крыши превышает 8 м.п. Компенсационные соединители – это возможность избежать негативного влияния на целостность системы от линейного расширения желобов под воздействием температур окружающей среды. Применительно к нашему примеру необходимо было бы установить 4 стандартных соединителя и 1 компенсационный.

Внимание! Одна воронка гарантирует беспроблемный прием воды с 10 м.п. желоба

Если же длина стены превышает упомянутый параметр, то необходимо установить 2 воронки на удалении друг от друга в пределах 20 м.п.

Водосточная труба: крепление водосточной трубы к стене

Система наружного водоотвода при организованном отводе воды с крыши состоит из желобов, лотков, водоприёмных воронок и водосточных труб.

Желоба, воронки и водосточные трубы могут быть изготовлены:

  1. из кровельной стали толщиной 0,63 мм или 0,7 мм;
  2. из коррозийностойких материалов — пластмасс и оцинкованной стали с полимерным покрытием (толщина стали — 0,6…0,7 мм, покрытия пластизоль — 100 мкм);
  3. из ПВХ (поливинилхлорида).

Водосточная труба может состоять из нескольких звеньев, число которых зависит от размера стального листа. На каждой заготовке сначала загибают продольные кромки для вальцевых соединений, а затем выполняют раскатку заготовки, в результате которой она принимает коническую или цилиндрическую форму. Выкатку выполняют вручную или при помощи специальных вальцов.

Для ручной выкатки используют оправку — прямую трубу, прямой рельс или брусок длиной 2,5…3 метра. Заготовку укладывают под оправку и, взяв за кромки, сгибают в одном месте. После этого заготовку поворачивают относительно оправки на 20…30° и снова сгибают.

Эту операцию повторяют до тех пор, пока заготовка не примет нужную форму. Отогнутые кромки соединяют друг с другом вальцевым швом и спрессовывают на той же оправке.

Чтобы звенья водосточной трубы хорошо входили друг в друга, одну сторону каждого звена сужают ( п.»м») на 5…6 мм. На концах звеньев делают валики ( п.

«а», «в», «г», «е», «ж», «л», «н») жёсткости, которые должны выступать над поверхностью на 8 мм и таким образом ограничивать глубину входа одного звена труб или желобов в другое.

 Валики жёсткости образуют путём закатки проволоки вручную или на зигмашине.

Вариант сборки наружной организованной водосточной системы серийного производства показан на рис.3.

Форма труб и желобов может быть круглой или прямоугольной. При выборе формы и размеров труб и желобов необходимо учитывать уклон, количество и место расположения точек стока воды.

Трубы, отводящие воду с кровли, подвешивают вертикально на расстоянии не менее 120 мм от стены. Выпускные отверстия труб располагают не выше 400 мм над уровнем тротуара или отмостки.

Нижнюю часть звена труб на расстоянии 50…60 мм от конца обделывают буртиком ( п.»л», «м»), что позволяет увеличивать жёсткость труб и предотвратить их смещение вниз. Вертикальные швы водосточных труб ( п.6) выполняют лежачими фальцами шириной не более 10 мм с высадкой.

Вариант раскроя воронки для водосточных труб d=100 мм показан на

Для выполнения трафарета заготовки конуса водоприёмной воронки на плотной бумаге рисуют его развёртку с припусками на кромки (10…15 мм) для вальцев по схеме ( п.»а…р»).

 Верхнюю кромку ограничителя ( п.2) выполняют высотой 14…15 мм для закатки в кромку ободка проволоки d=3…4 мм. На заготовке конуса отгибают вальцевые кромки ( п.»г», «е»).

После чего заготовку скатывают в конус.

Стальные водосточные трубы крепят к стенам при помощи стальных ухватов или хомутов и стремян, которые располагают по вертикали на расстоянии не более 1,5 м друг от друга.

Стремена, которыми трубы крепятся к стене, располагают на стыках звеньев труб. Выпускные колена (отмёты) крепят двумя стременами.

Вариант крепления водосточной трубы с воронкой под водосток показан на рис.4.

Отводы от воронок и выпускные колена выполняют из коротких звеньев труб, соединённых под углом 120° или 135°. Выходное отверстие колена располагают над поверхностью земли не выше 400 мм.

  • Расстояние между водосточными трубами и диаметр труб назначаются в зависимости от климатических условий района строительства и площади крыши.
  • При наружном организованном отводе воды с кровли расстояние между водосточными трубами должно приниматься не более 24 м, площадь поперечного сечения водосточных труб должна приниматься из расчета 1,5 см² на 1 м² площади кровли.
  • Например, для I…III климатических районов ориентировочно принимается:
  • на одну трубу d=100 мм — площадь водосбора должна быть не более 80 м²;
  • на одну трубу d=140 мм — площадь водосбора должна быть не более 100 м²;
  • на одну трубу d=180 мм — площадь водосбора должна быть не более 130 м².

В южных районах площадь водосбора на одну трубу может быть увеличена в 1,5 раза.

ПРИМЕЧАНИЕ: Трубы диаметром до 220 мм при монтаже располагают от стены на расстоянии 100…150 мм, трубы большего диаметра — на расстоянии 200…220 мм.

Воронку водосточной трубы соединяют с лотком лежачими фальцами, для чего в обечайке воронки делают вырез шириной, соответствующей ширине лотка.

Крепление водосточной системы выполняют в два этапа:

  • в первую очередь устанавливают и крепят горизонтальные детали покрытия, настенные или подвесные желоба и сливы;
  • во вторую очередь собирают в узлы и монтируют вертикальные детали системы — водосточные трубы и переходные колена водостока.

Крепление труб водостока

Водосточная труба обеспечивает вертикальное стекание воды. При этом она может иметь сечение в виде круга или прямоугольника. К стене такие трубы крепятся посредством кронштейнов с учетом того или иного способа монтажа:

  • «на камень» – крепление осуществляется на стену из камня, кирпича или бетона;
  • «на дерево» – в качестве плоскости крепления имеются в виду деревянные стены из бруса, бревна или ОСБ.

Подсчет количества необходимых труб должен соотноситься с количеством воронок. У нас их 4, поэтому труб должно быть столько же. Что касается длины труб, то она должна соотноситься с суммой длин тех стен, которые будут служить местом их монтажа. В продаже данного вида трубы реализуются в виде изделий длиной 3 и 4 м.п. Так как необходимо избегать излишнего количества стыков на трубе, то следует подбирать требуемую длину этой продукции с округлением в сторону большего значения. Например, при высоте вашего дома в 3,5 м надо покупать 4-метровую трубу. Монтаж водосточных труб производится с шагом 1 метр с обязательной точкой крепления возле колена.

Формы желобов для мягкой кровли

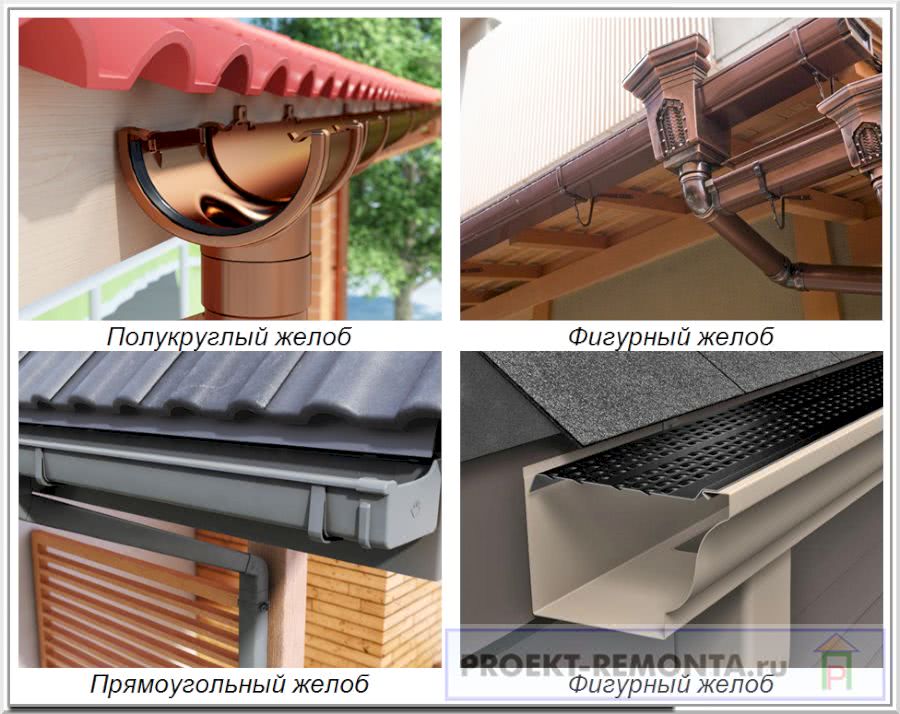

Современные желоба имеют самое разное сечение: полукруглые, квадратные, трапециевидные и даже имитирующие форму карниза. Но самые популярные – это полукруглые желоба, которые считаются универсальными для любой крыши. Их края обычно отвернуты внутрь или наружу, и служат при этом дополнительными ребрами жесткости.

Говоря простым языком, они помогают выдерживать водостоку такие механические нагрузки, как лед и снег. С другой стороны, полукруглые желоба хорошо подходят для крыш большой площади.

Вот как выполняется установка стандартного круглого водостока:

Вот как выглядит прямоугольный (или квадратный) водосток:

Во всем мире принято, чтобы водосточные трубы полностью соответствовали форме желобов. А потому подходите к вопросу выбора таких элементов целостно!

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

  • ножницы по металлу;
  • шуруповерт;
  • ножовка по металлу или дереву;
  • перфоратор (чтобы крепить к стене хомуты);
  • уровень;
  • ручная или электродрель;
  • отвертка;
  • рулетка, карандаш;
  • резиновый молоток;
  • строительные леса;
  • маркер, шнур (для отметок);
  • стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

Порядок монтажа

Рекомендации таковы:

  1. Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
  2. Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
  3. Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
  4. Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
  5. Внутрь воронки вставляем желоба до полного защелкивания.
  6. Теперь желоба вставляем внутрь кронштейном до защелкивания.
  7. Если того требует конструкция крыши, между двумя желобами ставим соединитель.
  8. Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
  9. Ставим заглушку на желоб до щелчка.
  10. Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
  11. Закрываем сверху желоба защитной решеткой.
  12. Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
  13. Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
  14. Трубы между собой соединяем муфтой с прокладкой.
  15. К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
  16. На расстоянии от грунта в 20 см к трубе крепим слив.
  17. На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

  1. Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
  2. Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
  3. Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
  4. По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
  5. Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
  6. К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Проект и расчет водостоков

При прокладке любых инженерных коммуникаций составляют проект и выполняют расчет элементов системы. Основная цель — подобрать конструкцию с сечением труб такой пропускной способности, чтобы при сильных ливнях или таянии снега водостоки не переполнялись, а вода не переливалась через край желобов.

Требуется найти общее количество осадков, приходящихся на площадь водоотведения, по формуле:

Q=Sхq/10000, где Q — искомая величина, л/с;

S — площадь ската, м², q —интенсивность осадков в регионе, л/с на 1 Га (табличное значение).

Следующий шаг — подбор конкретной системы по расчетному значению Q. Производители водостоков предоставляют информацию в виде таблиц, где указана пропускная способность qn рекомендуемых типов конструкций.

Первый этап проектирования — определение положения стояков

Теперь можно найти количество стояков по формуле:

N= Q/ qn и приступить к проектированию. Его выполняют по алгоритму:

  1. Определение числа желобов. Металлические изделия выпускают длиной 2 м, пластиковые — 3 или 4 м. Исходя из данных производителя нужно подобрать количество элементов так, чтобы при монтаже осталось как можно меньше отходов.
  2. Для соединения желобов понадобятся муфты. Их нужно на одну меньше, чем стыкуемых лотков.
  3. Число кронштейнов находят по формуле: (длина карниза — 0,3 м)/0,6 м +1. В данном случае 0,6 м — шаг установки крепежа, 0,3 — отступ от края карниза с двух сторон.
  4. Количество заглушек равно числу открытых торцов.
  5. При монтаже водостока с поворотами понадобятся угловые профили. Их количество зависит от конфигурации кровли.
  6. Число воронок соответствует количеству водосточных стояков.
  7. Длина вертикальной трубы равна высоте стены без учета колен, которые устанавливают под карнизом и рядом с землей.

После расчета составляющих нужно выбрать правильный крепеж для желобов и водосточных труб, конструкции которых зависят от варианта монтажа. Длинные держатели закрепляют до укладки обрешетки, короткие — по готовой кровле. В том и другом случае можно применять универсальные сборно-разборные крючки.

Кронштейны для крепления желобов

Приготовим инструмент

Перед началом монтирования необходимо продумать, какой инструмент понадобиться на каждом этапе работ и подготовить его. Это значительно сократит время установки водосточной конструкции.

При использовании оборудования, работающего от сети, приготовьте удлинитель необходимой длины.

Монтажное оборудование:

  1. строительные леса или лестница для проведения работ у края крыши;
  2. приспособления для разметки: карандаш, маркер, уровень, отбивочный шнур, рулетка;
  3. электроинструмент (можно обойтись ручным эквивалентом): болгарка (ножовка), шуруповерт (отвертка);
  4. дополнительное оборудование: ножницы по металлу, молоток, прямые и угловые клещи, струбцины или держатели;
  5. средства индивидуальной защиты: обязательно перчатки и очки, защитный костюм и спец.обувь по желанию.

Монтаж

Рассмотрим особенности сборки и установки металлических систем со всеми нюансами и предостережениями от ошибок.

Желоб

Установка желоба начинается с разметки. Имея необходимый инструмент, этап не займет много времени.

Кронштейн

Крепление кронштейнов или  поддерживающих скоб осуществляется на край стропил или установленную на фасаде лобовую доску с помощью саморезов.

Расстояние между крюками не должно превышать 50см. Первый крепеж устанавливается на расстоянии 15см от крайней кромки кровли.

В местах стыка водотока крепления устанавливаются с двух сторон от соединительного элемента на расстоянии 15 см, это обеспечит надежность и исключает протечки

Скат кровельного покрытия опускается к желобу, закрывая его на 1/3 ширины. В различных случаях приемлемо использование длинных или коротких кронштейнов.

Раскрой лотков

Производиться с помощью  ножовки по металлу, край обрабатывается напильником. Будьте осторожны, не повредите защитного покрытия.

 Вырез под воронку

Производится путем наложения и обведения отверстия воронки на нижней части водопротока. Работу производят ножовкой по металлу, это позволит выполнить прорезь наиболее аккуратно. Загните края среза по направлению к воронке для более надежного и плотного прилегания звеньев.

 Установка водостока в подготовленные крюки и их крепление в замках, комплектация воронками.

 Следующим этапом сборки горизонтальных лотков является монтаж заглушек.

Следуя простым правилам, крепление желобов не вызовет осложнений.

Водосточный стояк

Расстояние от фасада здания до водосточной трубы составляет 7-10см. Крепление производиться в хомуты. Желательно, чтобы они были одного производителя и материала с остальным механизмом водозабора.

Этапы работ.

  1. Разметка позволит произвести монтаж быстрее. Для этого используйте уровень и отбивочную нить.
  2. Крепление нижнего и верхнего хомута на отмеченной вертикале саморезами. Расстояние 15 см от концов водосточной трубы.
  3. Стыковка отводных элементов: колено, поворот.
  4. Крепление всех хомутов на вертикали с шагом 1,5 м друг от друга.
  5. Установка трубы в посадочные места, предварительно освободив ее от защитной пленки. Затяжка вертикального элемента в хомутах.

Заключительным этапом сборки металлического водостока является проверка. Каждый узел проверяется отдельно. Для этого с самой высокой точки организуется подача воды из шланга или ведра.

Правильность собранной системы определяется отсутствием протечек и достижением жидкости конечной точки водостока.

  • Отдавая предпочтение тому или иному металлу, не экономьте на комплектующих того же производителя и материала. Использование несовместимых металлов сокращает эксплуатационные показатели и эстетичный вид всей конструкции.
  • Физические свойства металла изменяются в зависимости от температуры, этот фактор следует учитывать при монтаже.
  • На каждый горизонтальный лоток приходиться одна водосборная воронка и вертикальный стояк.

Порядок действий при монтаже водостока

Инструкция по монтажу водосточной системы обычно включает в себя один и тот же набор действий: выполнение необходимых расчетов, закупка материалов и осуществление непосредственного проведения того или иного вида работ. При этом возведение водостока происходит примерно в том же порядке. Изначально следует определиться с типом требуемой системы, а затем, основываюсь на расчетах, произвести закупку материла и осуществить установку водостоков на крыше.

Водосточные системы отличаются вариативностью изготовления, что зависит от требуемой пропускной способности. В частности, водостоки на крыше могут маркироваться следующим образом: 125/100. Данная маркировка дает понять, как диаметр трубы соотносится с диаметром желоба, что более наглядно видно на рисунке ниже.

Внимание! Практически каждый производитель выпускает собственные варианты систем водостока, отличающиеся размерами труб и желобов. В связи с этим не стоит пытаться объединить элементы водостоков, выпущенных разными производителями

Наличие на рынке такого разнообразия водосточных систем объясняется тем, что предпринимаются попытки удовлетворить весь спектр потребностей покупателей этой продукции.

Монтаж системы наружного водостока

Система наружного отведения воды с крыши может быть:

  • неорганизованной. В этом случае вода сходит произвольно, такой способ обычно применяется для небольших хозяйственных построек;
  • организованный. Вода собирается в желоба, после чего по сливным трубам выводится за пределы здания.

При создании наружного водостока желоба крепятся при помощи специальных кронштейнов, которые можно сделать самостоятельно, но лучше приобрести уже готовые.

При создании наружного водостока желоба должны крепиться под уклоном, это обеспечит эффективное удаление поступающей с крыши воды. Создать систему наружного водостока своими руками несложно. Сейчас в продаже есть все необходимые элементы. Достаточно составить схему и рассчитать, сколько и каких элементов необходимо, после чего можно просто и быстро выполнить их монтаж.

Наружную водосточную систему вполне возможно смонтировать своими руками, потому что в продаже имеются все необходимые комплектующие для облегчения этого процесса

Установка наружной водосточной системы выполняется в следующем порядке.

  1. Расчёт необходимого количества материалов. Нужно определиться с количеством держателей, желобов, сливных труб и колен.
  2. Разметка мест для крепления крюков. После того как места крепления отмечены, проводится загиб крюков на необходимый угол и их фиксация.
  3. Подготовка мест под воронки. В желобах готовят отверстия под воронки, после чего их фиксируют.

  4. Укладка желобов. Желоба с установленными воронками укладывают в держатели и фиксируют их.
  5. Монтаж сливных труб. На стену они крепятся при помощи специальных кронштейнов.
  6. Соединение сливных труб и воронок. При помощи колен с необходимым углом наклона выполняется соединение сливной трубы и воронки.

Правильно выполненная система наружного водостока надёжно защищает кровлю, стены и фундамент здания от проникновения в них воды. В холодное время года во время частых оттепелей может произойти замерзание сливных труб водостоков, поэтому вода не будет эффективно удаляться. Чтобы такой проблемы не возникало, можно установить обогрев этих элементов. Для этого используется саморегулирующийся или резистивный кабель, который крепится к водостокам и трубам. Проходящий по кабелю электрический ток вызывает его нагревание, в результате чего элементы водосточной системы остаются тёплыми, поэтому вода в них не замерзает.

Видео: обогрев желобов и сливных труб

Главные требования, которые предъявляются к водосточной системе — это удаление воды с крыши дома, а также высокая прочность, герметичность и большой срок службы. Надо рассчитывать, чтобы такая система могла выдерживать большие нагрузки, зимой на ней может скапливаться большое количество льда. Чтобы установленная своими руками система соответствовала всем требованиям, необходимо правильно выполнить её расчёт, после чего провести монтаж с соблюдением разработанных технологий.

Описание элементов системы водостока

Перед описанием процесса монтажа на крышу следует узнать, из чего вообще состоит система водостока.

Желоба и трубы. Они необходимы для сбора, выведения осадков. Желоба устанавливаются на краю карниза, чтобы на них попадала вода с крыши. Они монтируются с небольшим наклоном, дабы жидкость не задерживалась, а двигалась к трубам. Эти детали Альфа профиль выпускает длиной 3 м или 4 м. Диаметр трубы – 8 или 10 см.

Водоприемные воронки. Эта деталь, соединяющая желоб с трубой, направляет жидкость вниз. Существует два типа:

  • внутренние воронки;
  • внешние воронки.

Разница между ними в том, что монтаж первых сложнее – они устанавливаются непосредственно в крыши (если они покатые или прямые). Если крыша скатная под достаточно крутым уклоном, по ее периметру монтируется желоба с внешними воронками, которые выводят осадки.

Внимание. В России приняты скатные крыши, потому в сфере частного домостроительства используются системы с наружными воронками. Колена

Колена

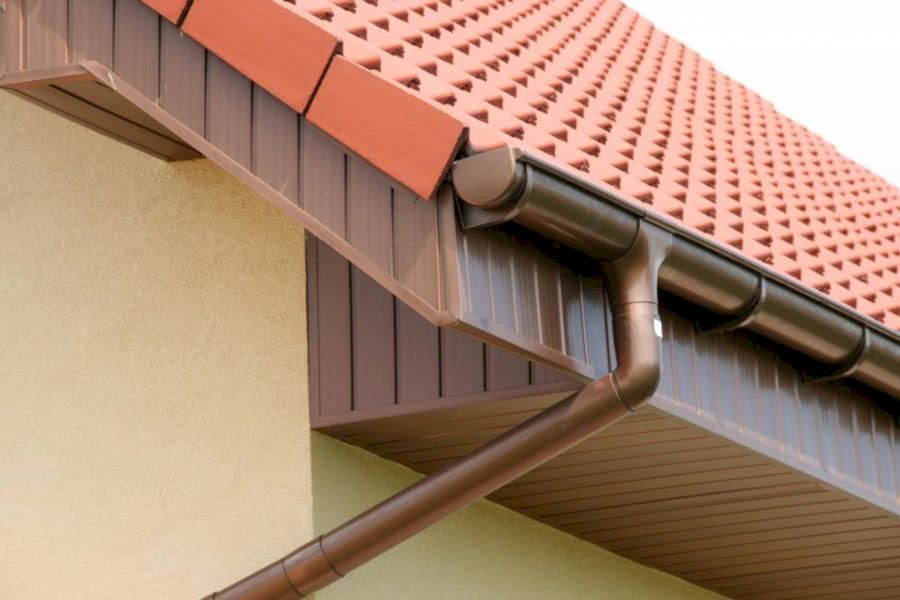

Они используются для соединения воронок и труб, предназначены для обеспечения качественного слива, потому что исполнены под углом 45 градусов. Также есть детали с углом 72 градуса

Колена. Они используются для соединения воронок и труб, предназначены для обеспечения качественного слива, потому что исполнены под углом 45 градусов. Также есть детали с углом 72 градуса.

На краях крыши, где меняется направление, применяются угловые желоба, чаще всего с прямым углом.

Защитные решетки и заглушки. Первые оберегают трубы и желоба от попадания в них крупного мусора, который может создать препятствие для выведения осадков с крыши, вторые крепятся с краев желобов для изоляции системы.

Внизу трубы для более удобного выведения жидкости монтируются отводы для слива – находясь под углом, они сливают воду с крыши в стороны от фундамента.

Кронштейны, хомута, муфты для крепления деталей к крыше и стенам дома.

Параметры кровельных отливов

Установка отливов на крышу это последний этап работы, перед этим вам нужно сначала их выбрать и купить.

Материалы

На данный момент купить отливы для крыши не проблема, сложнее их выбрать. О ценах я расскажу позже, а сейчас коротко пройдемся по материалам.

Из чего делают водоотливы для крыши

Фото

Материалы

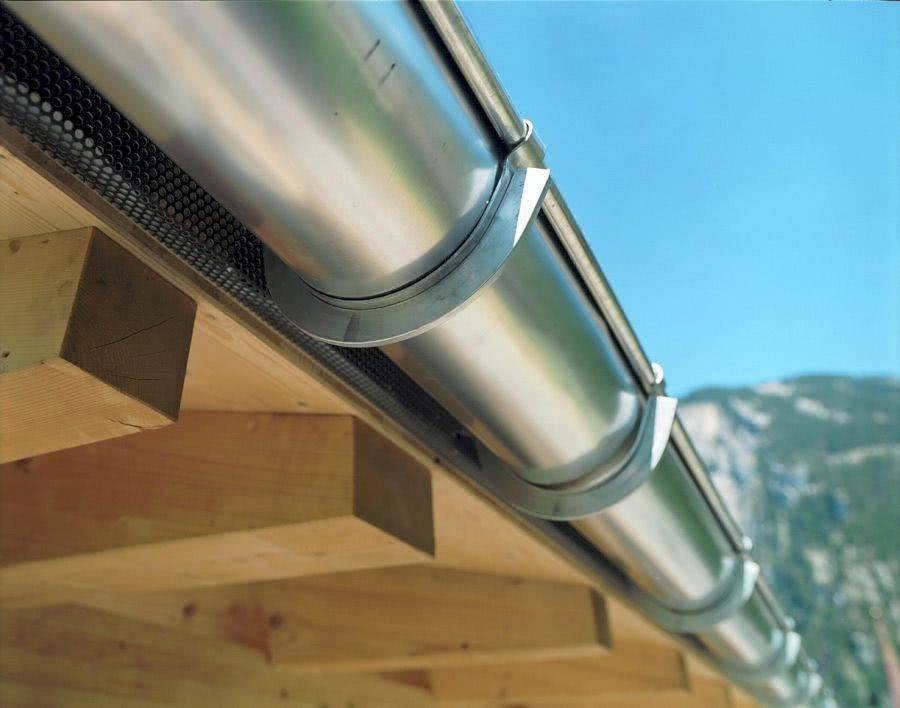

Оцинкованная сталь

Толщина листа здесь не превышает 1 мм, поэтому конструкция достаточно легкая, плюс цена водоотлива вполне приемлемая.

Сталь с полимерным покрытием

Здесь стальной лист покрывают пластизолом, полиэстером и прочими подобными полимерами. Устойчивость такого покрытия на порядок выше, чем у обычной оцинковки.

Алюминий

Главным достоинством алюминиевых желобов считается их малый вес, плюс этот металл не подвержен коррозии, поэтому не нуждается в обязательном окрашивании.

Медь

На медные водостоки крыши производители дают гарантию от 70 лет, но служат они гораздо больше.

Медь не боится агрессивной химии, коррозии и прочих неприятностей, проблема лишь в том, что цена таких конструкций в разы превышает стоимость пластиковых или оцинкованных водоотливов.

Пластик

Сейчас пластиковый отлив выбирает каждый третий застройщик. Конструкция легкая, изящная, плюс современные полимеры не выгорают на солнце.

Завистники говорят о том, что пластиковый водосток хрупкий, но если выбрать нормального производителя и правильно установить отливы на крышу, то служить они будут не один десяток лет.

Форма водостоков

По форме водоотливы кровли бывают полукруглыми, прямоугольными и фигурными. Строго прямоугольные желоба, прямо скажем, на любителя. Их фигурные собратья выглядят оригинально, но обходятся на порядок дороже.

Самыми удобными, практичными и популярными считаются полукруглые виды желобов. Их плюс в том, что у таких конструкций нет внутренних углов, где постоянно собирается грязь и мусор, а чистить кровельный желоб без спецоборудования, своими руками весьма проблематично.

Как показывает практика, полукруглые кровельные отливы являются оптимальным вариантом

Расчет водостока

Чтобы рассчитать количество материала, вам нужна длинна периметра и квадратура проекции кровли на землю (квадратура участка под домом). По инструкции длина одного желоба направленного в одну воронку не должна превышать 10 м, но в реальности лучше отталкиваться от 5, максимум 7 м.

На длинных пролетах кровли желоба рассекаются от центра по сторонам, где на углах устанавливаются сливные воронки. Схема расположения воронок и точек рассечения прямых пролетов кровли зависит от конфигурации конструкции.

Монтаж отлива планируется из расчета 5 – 7 м прямого желоба на 1 сливную воронку

  • После замера периметра крыши вам нужно прибавить к общему метражу 10 – 15 %, они уйдут на подрезку и нахлест в стыковочных узлах.
  • По возможности на каждом углу кровли необходимо ставить воронку.
  • В среднем поддерживающие кронштейны устанавливаются с шагом 600 мм.

С расчетом ширины желоба дело обстоит так. По правилам на каждый квадратный метр плоскости кровли приходится 1,5 мм ширины. То есть, на кровлю в 100 м² ставится желоб в 150 мм. Но в реальности профессионалы обычно делают проще.

  • На крыши жилых домов с площадью кровли до 100 м² ставится желоб шириной 100 мм.
  • При квадратуре до 120 м² — ширина желоба берется 120 мм.
  • При квадратуре до 150 м² — ширина желоба берется 150 мм.

Что касается водосточных труб, кронштейнов и прочей фурнитуры, то обычно в магазинах это все идет в комплекте. Вы говорите ширину желоба и вам подбирают под неё всю систему. При подборе фурнитуры трубы желательно брать с большим диаметром, так меньше вероятность засора.

Водоотливы для крыши металлические могут иметь несколько вариантов фурнитуры

Вопросы цены

Какими бы красивыми ни были отливы для крыши, цена на них зависит от 2 вещей. Во-первых, известность бренда, а во-вторых, уровень цен в регионе. Я вывел среднюю стоимость водоотливов для крыши, на нее можно ориентироваться, но делать окончательные расчеты не стоит.

Средняя цена отлива кровли

Материал

Цена за 1 м (Российские рубли)
