Виды отливов для крыши

Оглавление

Особенности монтажа наружного отвода

Как правило, производители поставляют не только элементы системы отвода осадков и монтажные наборы к ним. А это значит, что к каждому комплекту предлагается своя инструкция по сборке и монтажу такой системы. Однако принципиальных различий такие алгоритмы не имеют.

Общий порядок выполнения работ, примерно, одинаков:

  • В заранее отведенных согласно проекту местах устанавливаются крепежи – это крюки со специальной зоной гиба. Регулируя гиб – ближе или дальше от верха лотка, регулируется высота крепления лотка. При этом гиб каждого следующего крюка должен иметь длину большую на 2-5 мм, чем предыдущий.
  • Безусловно, визуально такие геометрические различия определить трудно, поэтому изначально устанавливаются первый и последний крючок. Далее все остальные поочередно закрепляются, а, чтобы не возникло путаницы, изначально готовые крепежи нужно пронумеровать согласно величине гиба.
  • В независимости от формы профиля водосточной системы, в ней предусмотрен монтаж воронок. Для воронки, установленной посредине лотка, предварительно вырезается отверстие, а снизу закрепляется фартук. Если же этот элемент располагается на краю лотка, то придется использовать специальные штатные крепежи.
  • По завершению установки воронки, глухой край желоба закрывается заглушкой, и собранная конструкция помещается на крепления.
  • Для этой процедуры крюки снабжаются специальным носиком. В него лоток сначала помещается под углом 90 градусов, а затем проворачивается.
  • Монтируются штатные углы и стыки.
  • Устанавливаются водосточные трубы посредством заранее устроенных в стенах креплений. Фигурные части с коленами монтируются в сборе, все другие по направлению – сверху вниз. На крепежах устроены либо специальные защелки, либо винтовые зажимы.

В завершение хотим сказать, что система водоотвода во многих европейских странах давно не считается чисто инженерной конструкцией. Это скорее предмет искусства. Так, туристы всегда удивляются водосточным сливам в виде химер, драконьих голов, раковин или русалок, украшающих дома в средневековой стилистике. Примечательно, что главным материалом для таких систем когда-то был чугун.

Как крепить: инструкция по монтажу

Как правильно установить водостоки на крыше? Есть несколько ошибок, которые допускают строители:

  1. Отсутствие уклона. Многие монтируют желоб по уровню, чтобы он ровно шел в воронку. Это приводит к тому, что вода не может слиться и застаивается в труба. Избавиться от это просто – нужно лишь правильно выставить уклон.
  2. Малое количество держателей. Жесткость конструкции добивается с помощью креплений. Они устанавливаются через каждый метр, чтобы избавиться от провисания труб.
  3. Плохая обработка краев. Установка пластиковых и металлических отливов требует зачистки краев трубы, чтобы не появился зазор.

Пошаговая инструкция по установке отливов:

Разметка. Начать нужно с разметки крыши, чтобы определить точное место, где потребуется установить воронку. После нахождения точки, устанавливается лейка

Важно, чтобы вода попадала на край воронки, а не в центр. В противном случае, при сильном потоке, осадки будут переливаться через бортики. По лейке нужно выставить продольную оси для установки труб

С двух сторон (на расстоянии 15 сантиметров) монтируются держатели, как на фото.
Уклон. От одного из держателей проводится линия для установки другого крепления. При этом нужно создать определенный уклон. На 1 метр конструкции он должен составлять 3 миллиметра. При соблюдении этой пропорции, вода не будет застаиваться и спокойно пройдет вниз по стоку. Для установки следующего крепления, нужно рассчитать разницу между двумя предыдущими держателями и умножить на 3. Это будет та высота, которую нужно добавить или отнять.

По лейке нужно выставить продольную оси для установки труб. С двух сторон (на расстоянии 15 сантиметров) монтируются держатели, как на фото.
Уклон. От одного из держателей проводится линия для установки другого крепления. При этом нужно создать определенный уклон. На 1 метр конструкции он должен составлять 3 миллиметра. При соблюдении этой пропорции, вода не будет застаиваться и спокойно пройдет вниз по стоку. Для установки следующего крепления, нужно рассчитать разницу между двумя предыдущими держателями и умножить на 3. Это будет та высота, которую нужно добавить или отнять.

  • Подгон длины. Из готовых конструкций желоба нужно отрезать подходящую длину ножовкой по металлу. Края желательно зачистить наждачной бумагой или напильником. Для повышения прочности, пластиковые отливы можно спаять горелкой, а металлические — пайкой или сваркой. Это не обязательно, но повысить прочность соединения. Можно так же пройтись по стыкам герметиком.
  • Проверка. После окончательной сборки, нужно провести замер уклона с помощью линейки-угольника.
  • Монтаж стока. Когда установка отливов окончена, можно монтировать сточную трубу. Начать нужно от воронки и, ориентируя по оси лейки, опустить его в наземный сток.

На этом этапе можно проверить герметичность конструкции. Для этого нужно вылить большое количество воды вначале желоба. Если она не протекает и полностью уходит в воронку – монтаж был произведен в соответствии с требованиями ГОСТ и СНиП.

Комплектация водосливов

Монтаж отливов для крыши начинается с инвентаризации, тем более, что комплектующих много. Состоит она из:

  1. Кронштейн. По сути — обычный держатель для желоба. Чаще всего это — изогнутые перфорированные полосы, которые крепятся к стропилам или обрешетке. В продаже есть металлические и пластиковые. Лучше брать первые, так как они прочнее и выдерживают сильные ветра. А если отлив слишком длинный, он будет постоянно вибрировать.
  2. Желоб. Направляющая для воды, которая держится на кронштейне. По форме бывают круглыми и квадратными. Если регион снежный, подойдут желоба со снегозадерживателями. Также есть поворотный желоб. Это колено, которое поворачивает воду на 90 градусов. Кстати, в месте соединения прочность куда меньше, чем в остальных. Поэтому кронштейны должны находиться не дальше, чем в 15 сантиметрах от поворота.
  3. Воронка. Через нее вода сливается, либо на уровень ниже, либо в почву.
  4. Колено. Предназначены для слива воды в роструб или же соединения нескольких отводов в одну точку.
  5. Хомуты. Они необходимы, чтобы держать трубопровод и крепить его к стене.
  6. Водопроводные трубы. Предназначены для слива воды в почву.

Правила монтажа

Чтобы монтаж водосточной системы не оказался напрасным трудом, необходимо соблюдать правильную технологию. Работы проводят в соответствии со следующими правилами:

  • Главное условие эффективного функционирования отлива – наличие уклона в сторону водоприемной воронки и трубы. На 1 м длины необходим уклон 1-3 см.

  • Размер водосточного желоба определяют исходя из площади скатов кровли. Для крыши с поверхностью 90 кв. метров используют отлив с диаметром 8 см. Чем больше площадь скатов – тем больше диаметр желоба.
  • Монтаж отливов выполняют ниже края свеса крыши по крайней мере на 3 см, это необходимо для того, чтобы его не сорвало во время схода снежных масс со скатов.
  • Водосточные вертикальные трубы, осуществляющие перенос воды от отлива до ливневой канализации, устанавливают каждые 5-6 м, а у домов сложной конфигурации их нужно сделать на каждом углу крыши.
  • Чтобы предотвратить отскакивание капель от желоба под кровельный материал, необходим монтаж слёзника.

Порядок установки

Было неправильно сказать, что монтаж отливов начинают после возведения крыши. На самом деле предпочтительнее закрепить кронштейны на стропила еще до укладки гидроизоляционной пленки. Исключением из этого правила является ситуация, когда кровля не имеет свеса или размер его мал, тогда отлив можно зафиксировать на карнизной доске или стене. В остальных случаях отливы для крыши своими руками устанавливают в таком порядке:

Схема крепления отливов к свесу крыши

  1. Когда стропильная система крыши обретет законченный вид, по низу ската натягивают шнурку с заданным уклоном водосточного желоба.
  2. На обрешетку, укрытую уплотнителем или иным водонепроницаемым, мягким материалом, фиксируют кронштейны с шагом 50-70 см в зависимости от веса отливов.

  3. Если водоотливы из меди или оцинкованной стали и имеют большой вес, обрешетку в месте крепления кронштейнов следует усилить с помощью доски 50х150 мм.
  4. Когда кронштейны закреплены, начинают монтаж отлива. Модули желоба поочередно вставляют в крепление, стыкуя между собой. Соединения обрабатывают герметиком для гидроизоляции.

После окончания работ, нужно сделать проверку работы водосточных отливов. В нескольких метрах от выливают ведро воды и наблюдают за передвижением. Если жидкость стекла в желоб, а оттуда в водосточную трубу без потерь, то работа выполнена без ошибок.

Правильный заказ водоотвода

Для начала нужно сделать расчет системы водоотлива, и только тогда приобретать или заказывать все необходимые элементы конструкции. Форма водоотводящих труб и желоба водостока не имеет существенного значения и зависит только от изготовителя, но вот площадь их сечения должна полностью обеспечивать пропускную способность всей системы даже в самые сильные ливни. При расчете системы водоотвода учитывается площадь и уклон кровли, данные статистики об атмосферных осадках в регионе нахождения дома. Считается, что 1 кв. см площади поперечного сечения водосточного элемента способен на обеспечение отвода с площади крыши в 1 кв. м.

Но если нет возможности произвести расчет самому, есть фирмы, готовые сделать нужный расчет и выполнить все работы по установке водоотводной системы. Номенклатура конструкций водослива на нашем рынке достаточно обширна. От пластиковых до металлических труб, и до цельных систем гидроизоляции, входящих в комплекты с кровельным покрытием. И только владельцу решать, каким способом обустроить свой дом правильной системой отведения воды.

https://youtube.com/watch?v=6lXkeEKUtdw

https://youtube.com/watch?v=vi4IDPwN3Cc

https://youtube.com/watch?v=_hU8U9Qclv4

Монтаж отливов: простота и удобство

Приступая к установке отлива на крышу здания, следует помнить о его основном достоинстве – легкости монтажа. Поэтому наличие профессиональной помощи в этом деле совсем необязательно.

Достаточно лишь знать несколько главных правил, позволяющих установить отлив грамотно и надолго:

особенно серьезно надо подойти к предварительным расчетам

Это поможет сразу закупить все нужные элементы;
места для вывода воды следует расположить там, где они не будут мешать и не навредят растениям;
в роли крепления должны выступать крюки из стали, которые обеспечат максимальную надежность даже при высоких нагрузках;
важно соблюдать уклон трубы по периметру строения от 0,3 сантиметров, что окажет положительное влияние на быстрый отвод воды и отсутствие загрязнений;
для того чтобы избежать дорогостоящих ремонтов, следует регулярно производить профилактические осмотры и мероприятия.

Этапы установки отливов

Монтаж отлива считается довольно простым процессом, но он, в свою очередь, требует ответственности и внимательности, чтобы в конце результат устроил не только вас, но и всех живущих в доме.

Подготовка

Сперва нужно подготовить все расходные материалы и инструменты, чтобы процесс монтажа не останавливался ни на миг. Вам будут необходимы такие расходные материалы и элементы:

  • Кронштейны (специальные крепления);
  • Труба по высоте дома;
  • Соединительные вставки;
  • Саморезы, которые подходят для фиксации используемого материала;
  • Хомуты для крепежа трубы к стенам дома;
  • Воронка;
  • Желоб.

Предварительно нужно подготовить и инструменты для работы:

  • напильник;
  • уровень;
  • трассировочный шнур;
  • шуруповерт.

На начальном этапе нужно подготовить и место схода воды с крыши. Слив воды не должен причинять вреда ни зеленым насаждениям, которые растут во дворе, ни фундаменту дома, ни тротуарной плитке. Если канализация уже установлена на вашем участке, то эта проблема сама по себе снимается.

Разметка полосы

Монтаж необходимо выполнять с разметки той полосы, куда будет фиксироваться отлив. Сперва устанавливается водоприемная воронка, потому для нее обозначается поперечная линия. Держатели устанавливаются с дистанцией 15 сантиметров от краев воронки, при этом с двух сторон.

Вертикаль, проведенная от края крыши, обязана попадать ближе к стене здания, а не в самый центр желоба, это необходимо учитывать при монтаже держателей и воронки.

Эта конструкция помогает воде не проходить сквозь край при сильных осадках. Для этого также нужно придать желобу некоторый угол уклона.

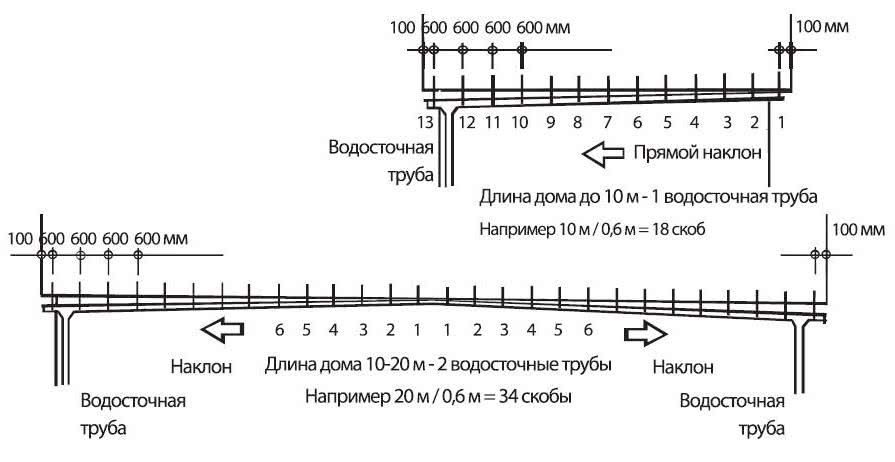

Разметка линии крепежа держателей и наклона желоба

Возьмите длинную доску и строительный уровень, при помощи их начертите «нулевую» линию по нижнему краю держателя до самого участка крепежа последнего держателя.

Вам потребуется вычислить разницу между высотой крепежа конечного и установленного держателей. Данное расстояние умножается на три. Кронштейн необходимо закрепить, учитывая все проделанные вычисления. Эта линия отбивается при помощи трассировочного шнура. Держатели устанавливаются на расстоянии, эта дистанция составляет приблизительно полметра. Сперва делается разметка под все держатели и лишь затем делается их крепеж.

Установка желобов по длине

В держатели нужно установить части желоба, чтобы непосредственно между держателями были места для соединительных вставок. Правильно установленные отрезки крепятся вставками, которые имеют граничные отметки. Дистанция между краями желобов обязана быть 7-12 см.

Собранный желоб ставится в держатели, делается проверка наклона с использованием воды. Даже большое количество жидкости обязано легко проходить по желобу, если это не происходит, то значит, нужно опять переставлять систему.

https://youtube.com/watch?v=9Zc5iEEQWmo

Установка водосточной трубы

Если каких-либо повреждений и недостатков нет, то можно начинать монтаж водосточной трубы, установка которой происходит от самой воронки. Можно закрепить трубу при помощи колена, это будет зависеть от расстояния до стены

Важно предварительно подготовить необходимое количество труб и всех элементов крепления, чтобы не прерывать монтаж на его финальном этапе

Грамотно установленные отливы придадут дому привлекательный внешний вид и защитят ваше жилье от негативного действия влаги.

Но даже отливам для крыши из самого качественного материала необходим постоянный уход. Он состоит в периодической очистке желобов от грязи и мусора. Тем более это актуально с приходом холодов, так как, если в них будет вода, то при замерзании она сможет повредить всю систему. Постоянный уход за водоотливами защитит не только саму конструкцию, но и стены дома.

Самостоятельный монтаж: подготовка к работам

При устройстве отливов для кровли следует предварительно предусмотреть:

Количество крепежных элементов

При расчете оптимального количества крепежей важно учитывать, что крюки должны выдерживать вес всей водоотводной системы, наполненной жидкими осадками или льдом.

Места слива стоков. Они должны быть установлены таким образом, чтобы не наносить разрушающего действия на фундамент дома.

Для установки следует подготовить следующие расходные материалы:

  1. Желоб. Общая длина канала должна быть немного меньше периметра или стороны, на которой он будет крепиться.
  2. Воронка.
  3. Соединительные вставки. Необходимое количество зависит от длины лотков и линии крыши, но не менее 2 штук.
  4. Торцевые заглушки. Понадобятся при условии установки системы по всему периметру.
  5. Кронштейны. Для расчета необходимого количества длину лотка (метр) делим на 2 и к вычисленному показателю добавляют 2 единицы для запаса.
  6. Труба – длина трубы определяется высотой стен дома.
  7. Хомуты для соединения трубы водостока со стеной дома.
  8. Угловые элементы. Применяются в случае монтажа системы не прямой формы.
  9. Самонарезающие шурупы.

Из инструментов понадобится:

  1. Пила по металлу.
  2. Напильники.
  3. Электродрель.
  4. Строительный уровень.
  5. Трассировочный шнур или тонкая крепкая нить.
  6. Маркер.

Процесс монтажа

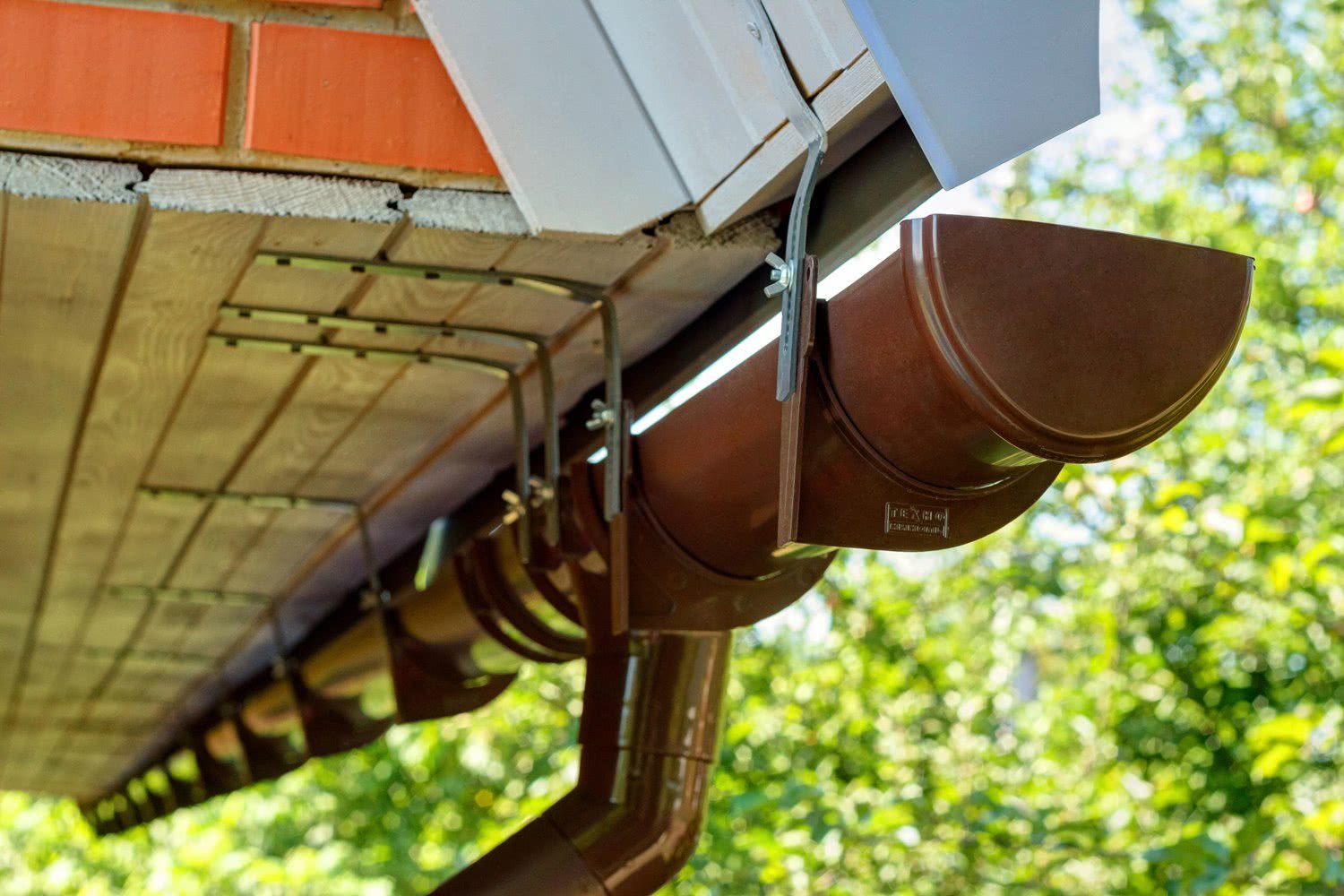

Перед монтажом следует приготовить кронштейны и прочно зафиксировать их с интервалом через каждые полметра. Первым крепят верхний держатель, который устанавливается в противоположной точке от трубы водостока.

Далее устанавливается держатель в нижней точке, от которого к стартовой опорной детали натягивается нить.

По отбитому уровню осуществляется фиксация всех промежуточных крепежных скоб.

Крепить их можно к обрешетке крыши, стропилам или брусьям, закрывающим пространство между кровлей и стеной. Если крепление осуществляется к обрешетке, применяются длинные стальные опорные детали или короткие с удлинителями.

Работы по креплению опорных элементов следует осуществлять до настила кровли.

При фиксации к ветровым рейкам применяются держатели небольшой длины, и крепление может проводиться на какой-либо стадии строительства крыши.

После этого можно приступать к установке кровельных отливов, которая осуществляется согласно технологии:

  1. Монтаж воронок. Они должны располагаться между держателями на самой нижней точке. Предварительно ножницами по металлу вырезают место для их установки. На расстоянии нескольких сантиметров по бокам воронки и 15 см от стыков крепят держатели.
  2. Установка лотков. Наружная сторона желобов должна выступать за края свеса кровли на две трети ширины отливов. Лотки устанавливают с уклоном 3 мм на каждый погонный метр трубы. Если длина желоба превышает 14 метров, в них делают разрывы с применением расширительных деталей. Это обеспечивает компенсацию тепловых расширений. В иных случаях тепловая компенсация выполняется в зонах стыкования лотков с воронкой. Чтобы из желобов вода не переливалась на стены, устанавливать его следует таким образом, чтобы кровельное покрытие заканчивалось посередине лотка. Следует заметить, что выполнить данное условие получается не всегда из-за особенностей типа кровельного настила или просчета при проектировании системы стропил. В данном случае устанавливают вспомогательную карнизную планку.
  3. Соединение воронки с трубой. Первый лоток помещают в пазы воронки и крепят на держателях. Желоб наращивают посредством соединительных элементов, заранее промазав соединяемые поверхности клеем. При необходимости используют угловые элементы. Затем устанавливают заглушки.
  4. Проверка качества установки и соблюдения уклона. Для этого в желоба заливают воду.
  5. Монтаж труб водостока. Для облегчения процесса монтажа на земле лоток приставляют к воронке, выполняют соответствующую размеру разметку и вырезают в нем отверстие для отвода воды. В местах соединения оставляют температурный зазор в 2 мм и уплотняют герметизирующим составом. Нижний край каждого отрезка трубы помещают в соединитель, под которым закрепляют хомут. Стояк следует монтировать по направлению сверху вниз.
  6. Между отливами и держателями рекомендуется положить резиновую прокладку или любой другой мягкий материал, который надежно соединит элементы водостока, а также защитит конструкцию от ржавчины и расширения материала из-за колебания температур.
  7. Проверка работы всей конструкции. Для этого следует наполнить желоба большим количеством воды, и проконтролировать скорость потока. Вода не должна проливаться за края лотка и попадать на стены дома, что впоследствии может привести к их разрушению.

Отливы для крыши своими руками

Неотъемлемым элементом системы защиты любого дома от переувлажнения являются отливы. Специалисты рекомендуют монтировать их для защиты стен и фундамента дома от сырости и плесени. Если вы не обеспечите должной защиты, то стены могут потерять теплоизоляционные свойства, при этом здание начнет постепенно утрачивать эстетичность внешнего вида и разрушаться. С точки зрения мест защиты, выделяют цокольные, оконные и кровельные отливы.

Требования

Какими должны быть водостоки

  1. Высокая прочность, сопротивление к механическим деформациям и большим нагрузкам.
  2. Долговечность — за счет устойчивости к коррозии, перепадам температур и атмосферным осадкам.
  3. Привлекательный внешний вид.

Материалы

Материалы для отливов

Из-за постоянного воздействия неблагоприятных факторов внешней среды (осадков, перепадов температур, солнца, ветра) правильный выбор материала отливов крайне важен.

Современные отливы изготавливают из разных материалов.

Оцинкованная сталь. Для изготовления отливов используется сталь в листах, толщиной до 1 мм. Для дополнительной защиты от коррозии и придания эстетичности конструкции применяется покрытие полиэстером, пуралом или пластизолом.

Алюминий. Толщина исходных листов составляет 0,8-1 мм. Для защиты от коррозии используется специальный разноцветный лак, позволяющий также улучшить внешний вид отливов.

Медь. Может использоваться как без обработки, так и с оксидированием или латунированием. Считается самым красивым, качественным и долговечным материалом для изготовления отливов. Имеет существенный минус – высокую цену.

Полимеры. За счет низкой стоимости, повышенной прочности, бесшумности, устойчивости к ультрафиолету и долговечности, полиэстер и пластизол получили значительное распространение при изготовлении отливов. Благодаря небольшому весу и простоте установки, смонтировать отливы для крыши вполне реально.

Состав системы

Состав системы водостока

Система водостока состоит из нескольких элементов.

Желоба. Предназначены для сбора воды стекающей со скатов крыши.

Воронки. Используются для приема воды из желобов и дальнейшего направления ее в трубы.

Трубы. Применяются для транспортировки воды к специальным водоприемникам.

Заглушки. Предназначены для ограничения стока воды. Их монтируют на концах водосточных желобов.

Элементы крепления. Специальные кронштейны используются для крепления желобов. Чтобы закрепить трубы применяются хомуты требуемых размеров.

Расчет количества материалов

Расчет материала для отливов

Количество желобов соответствует длине скатов крыши.

Количество водосточных воронок определяется, исходя из длины скатов. Обычно одна воронка устанавливается на 10 погонных метров ската. При большей длине крыши, необходимо обеспечить несколько точек слива.

Количество труб (общая длина) рассчитывается исходя из количества точек слива, расстояния от мест установки воронок до земли, с учетом особенностей фасада.

Расчет количества поворотов производится исходя из особенностей фасада строения и точек слива.

Количество кронштейнов определяется исходя из расчета: не менее одного кронштейна на погонный метр монтируемого желоба.

Количество хомутов, используемых для крепления труб, зависит от количества и длины труб (не менее 2-х на каждую трубу). При этом каждый участок трубы должен быть закреплен минимум в одном месте специальным хомутом.

Монтаж отливов

Монтаж водостока схема

Современные наружные водостоки, по сути, представляют собой конструктор, который следует правильно собирать. Плотность соединений обеспечивается производителем. Наличие сборочного чертежа, описывающего принцип сборки конструкции, значительно облегчит процесс монтажа.

При монтаже желобов водосточной системы необходимо следовать основному принципу – принципу наличия уклонов и герметичности соединений. Для обеспечения быстрого стока требуется обеспечить уклон 2-3°. Визуально такой уклон не заметен и не портит внешний вид. При желании можно уклон увеличить до 5°, но в этом случае он станет заметен и вид здания может быть испорчен.

Сборку отдельных частей желобов следует производить в направлении движения воды. Для дополнительной герметизации соединений можно использовать герметик.

Собирая трубы достаточно обеспечить герметичность соединений.

При монтаже водосточной системы следует выполнять рекомендации производителя по способам крепления

Также необходимо соблюдать осторожность, ведь работы проводятся на высоте

Правильное использование отливов позволит защитить ваш дом от негативного воздействия осадков, украсит его, надолго сохранит внешний вид строения и значительно продлит срок его службы.

Монтаж желоба

В таких конструкциях, как оцинкованные отливы для крыши, отрезки желоба крепятся встык. В некоторых случаях допускается устанавливать их и внахлест. Стыки снизу закрываются специальными защелкивающимися накладками. При установке пластиковых желобов между отрезками следует оставлять небольшой расширительный зазор. Нижняя накладка предварительно изнутри промазывается клеем и также защелкивается на стыке желоба. При необходимости отрезки укорачиваются при помощи ножовки по металлу. Оцинкованные края следует подчищать от заусенцев.

Продолжают монтаж отливов для крыши установкой торцевых заглушек. В оцинкованных водостоках просто отгибают их фиксирующую кромку, надевают на место и подгибают кромку обратно. На пластиковых промазывают края клеем и защелкивают.

Из чего могут создаваться водосточные системы



Водосточные системы играют довольно важную роль в эксплуатации всего здания, поэтому они обязаны производиться из качественных материалов. Для этого лучше всего подходит оцинкованный металл или поливинилхлорид (ПВХ).

К сильной стороне ПВХ можно приписать то, что водосточные системы в собранном виде обладают небольшим весом, это выгодно если здание является каркасным. Кроме своего веса пластик может похвастаться своим внешним видом, ведь из него можно вылить абсолютно любые по фигурности изделия. Помимо положительного у них присутствует серьезный недостаток: если в процессе эксплуатации в них замерзнет вода, то она полностью разрушит такую систему и ее придется ремонтировать или попросту заменять новой.

В случае, если работы по устройству водостоков проводятся лично вами, то целесообразнее всего отдать предпочтение металлу, который в последующем можно окрасить в любой подходящий цвет. Эксплуатационные качества находятся на высоком уровне, следовательно, не придется каждый год заниматься ремонтом. Кроме всего, металлические трубы идеально сочетаются со всеми видами кровельных покрытий, и их можно использовать в любом регионе России.

Ни для кого не будет новостью, если я скажу, что изделия из металла отличаются своей прочностью, служат значительно дольше и неприхотливы в обслуживании. На сегодняшний день в строительстве можно встретить всего три разновидности металлических водосточных систем:

  • Из оцинкованной стали
  • Сталь, покрытая защитным полимерным слоем
  • Медные

К сильным сторонам металлических водосточных систем можно отнести такие пункты как:

  • Простота и надежность.
  • Высокая устойчивость к температурным перепадам. Данные изделия хорошо себя чувствуют в диапазоне от -60 до +130 градусов.
  • Высокое сопротивление к агрессивной внешней среде.
  • Способны переносить серьезную нагрузку от наледи и снежного покрова.

Не стоит считать данные изделия идеальными, ведь, как и все, они обладают следующими недостатками.

  • Все виды металлических водосточных систем имеют больший ценник, чем ПВХ продукты.
  • За длительной период эксплуатации может начаться коррозия и появиться большое количество царапин, за счет которых материал будет казаться сильно старым.
  • Относительно пластиковых систем, металлические трубы трудно устанавливать и крепить к зданию.
  • Собранная система имеет довольно большую массу, но это опять же если сравнивать с ПВХ материалами.

ВАЖНО: Если вы преследуете цель создать здание с большим показателем эстетики, то используйте водосточные системы из меди. Они прослужат максимально долго, а в первые несколько десятилетий данный материал будет смотреться очень благородно, после чего начнет покрываться защитной патиной зеленоватого цвета.

Стоит отметить, что далеко не все кровельные материалы сочетаются с металлическими элементами

Например, если кровельный ковер является битумной черепицей, то целесообразнее всего создавать водосточную систему из ПВХ. Это оправдано тем, что мягкие кровли укладываются на сплошную обрешетку, а ее в свою очередь чаще всего создают из фанеры. Если вы расположите на поверхности крыши крепежи, и уложите на них металлические трубы, то с большой вероятностью они упадут под собственным весом, из-за того, что крепления выпадут из основания. Но если даже такого не случится, то каменная крошка, постепенно испортит металлические изделия, и приведет их в негодность.

Стоит отметить, что далеко не все кровельные материалы сочетаются с металлическими элементами. Например, если кровельный ковер является битумной черепицей, то целесообразнее всего создавать водосточную систему из ПВХ. Это оправдано тем, что мягкие кровли укладываются на сплошную обрешетку, а ее в свою очередь чаще всего создают из фанеры. Если вы расположите на поверхности крыши крепежи, и уложите на них металлические трубы, то с большой вероятностью они упадут под собственным весом, из-за того, что крепления выпадут из основания. Но если даже такого не случится, то каменная крошка, постепенно испортит металлические изделия, и приведет их в негодность.

Устройство водоотливов

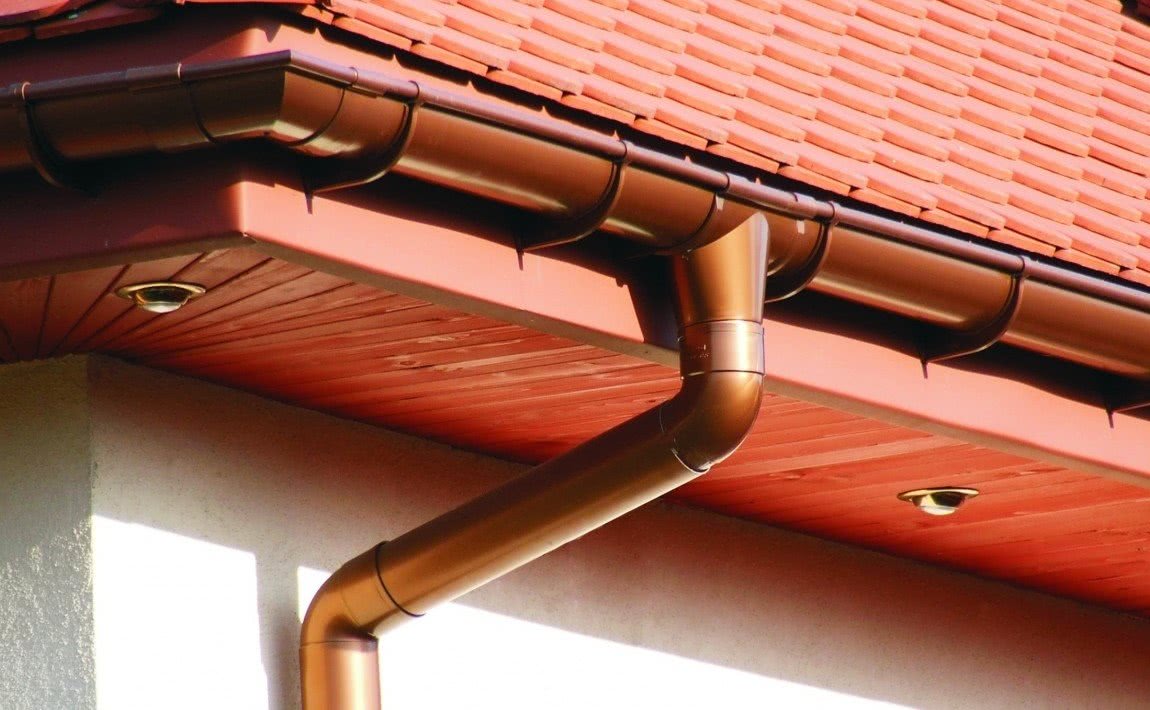

Водоотливы для крыши – это желоба круглого, прямоугольного или в исключительных случаях треугольного сечения, в которые со скатов крыши стекает вода. Некоторым домовладельцам их установка кажется излишней, ведь крышу специально конструируют таким образом, чтобы осадки самотеком переносились от конька к краям свеса. Однако, без водосточного отлива стекающая влага не имеет направленного движения, а выливается хаотично, подвергая опасности отделку фасадов дома, проникая в места соединений кровли со стенами, разрушая отмостку.

Оптимальная форм сечения кровельного отлива – округлая, так как эта конфигурация не имеет труднодоступных углов, которые забиваются грязью или мусором, что увеличивает период между чистками водосточной системы дома.

Если не сделать монтаж отливов, неорганизованный, стихийный сток воды со скатов приводит к образованию луж вокруг дома, где обычно размещают дорожки. Организация качественно работающей водосточной системы своими руками решает все вышеперечисленный проблемы, а также позволяет экономить природные ресурсы за счет сбора и использования для полива талой и дождевой воды

Немаловажно, что современные модели разнообразных цветов и состава, подобранные в тон к отделке фасада или кровельного материала, не портят, а украшают архитектуру сооружения

Правила и порядок установки

Монтажные работы проводят по таким правилам:

  • Обязательно требуется уклон в сторону воронки и трубы. На метр длины нужен уклон в 1−3 см.
  • Размер желоба определяется в зависимости от площади скатов. Для крыши с поверхностью площадью 90 м² требуются отливы диаметром 8 см. Чем площадь скатов больше, тем большим должен быть диаметр желоба.
  • Отливы монтируются ниже края свеса крыши по меньшей мере на 3 см, чтобы элементы не сорвало во время со скатов снега.
  • Водосточные вертикальные трубы, переносящие воду от отлива до ливневой канализации, монтируются через каждые 5−6 м, при условии сложной конфигурации они устанавливаются на всех углах крыши.
  • Для предотвращения отскакивания капель от желоба под материал кровли монтируется слезник.

Для расчета требуемого количества метров водоотлива высчитывается периметр сооружения, и к полученной величине добавляется 10−15% длины — на подрезку и нахлест в местах стыка. При выборе желоба, не забывайте, что кронштейны, водосточные трубы и воронки должны быть из аналогичного ему материала.

Закреплять кронштейны на стропила предпочтительнее до укладки гидроизоляционной пленки. Исключение из правила делается, когда у кровли нет свеса или размер отлива мал, тогда можно зафиксировать его на карнизной планке или стене.

https://youtube.com/watch?v=GG95gNVIp-E

https://youtube.com/watch?v=ElDRg_a9d_w

https://youtube.com/watch?v=vpEWt5p0-5I

В иных случаях алгоритм установки отливов таков:

  • После устройства стропильной системы крыши по низу ската натягивается шнурок с уклоном, требуемым для водосточного желоба.
  • На обрешетку, которая укрыта уплотнителем или другим водонепроницаемым, мягким материалом, фиксируются кронштейны с шагом 50−70 см (в зависимости от веса водоотливов).
  • Для тяжелых водоотливов из меди и оцинкованной стали обрешетку в месте крепления кронштейнов усиливают досками с размерами 50×150 мм.
  • Монтаж отлива начинается после закрепления кронштейнов. Модули желоба вставляются в крепления поочередно и стыкуются друг с другом. Соединения обрабатываются с помощью герметика для гидроизоляции.

По завершении работ функционирование водосточных отливов проходит проверку, что делается следующим образом: в нескольких метрах от желоба на скат выливается ведро воды и за ее потоком производится наблюдение. Если вода стекла в желоб и следом в водосточную трубу без потерь, значит, монтаж отливов выполнен корректно.

https://youtube.com/watch?v=r8EaTUI29bo

https://youtube.com/watch?v=bcAOFTDAkUI

https://youtube.com/watch?v=XA9Xo6CxBkM
