Как установить отливы на пластиковые окна?

Оглавление

Критерии выбора

Купить сегодня отливы для окон не проблема. Ими торгуют все строительные магазины и рынки, есть даже интернет-порталы, где можно их заказать с доставкой. Что касается выбора, то с материалом, из которого эти оконные элементы изготавливаются, разобраны. Теперь, что касается наиважнейшего для многих критерия – цена изделия. В таблице ниже показаны расценки на все вышеописанные элементы оконного проёма. Конечно, многое будет зависеть от ширины, поэтому показаны средние пределы по регионам.

Цена изделия зависит от материала, из которого оно изготовлено, и размеров

Цена отливов для окон из металла:

из оцинкованной стали без покраски: в пределах 300 руб. за погонный метр;
из оцинкованной стали покрашенный: 350−400 руб./м;
из алюминиевого сплава: 450−550 руб./м;
из меди: от 650 руб. и выше.

Из ПВХ: 200−300 руб./м.

Watch this video on YouTube

Выбор по размерам

Что касается ширины, то она соответствует ширине подоконника – а это расстояние от оконной рамы до края стены. Сюда надо добавить 3−5 см на козырёк, который будет защищать вертикальную плоскость выступа, плюс придётся учесть угол наклона элемента. Отлив устанавливается именно под углом, чтобы атмосферные осадки смогли самотёком с него скатываться вниз.

Что касается длины, то и здесь не всё просто. Для расчёта данного размера берётся не ширина окна, а ширина оконного проёма. Его замеряют между внешними выступами, то есть по плоскости стены фасада. Делается это потому, что оконные откосы монтируются с уклоном в сторону улицы. К вопросу, что такое откосы на окнах. Это вертикальные плоскости торцов стены, которые придают оконному проёму законченный вид. Как таковых серьёзных назначений у них нет.

К измеренному параметру надо ещё добавить по 3−5 см с каждой стороны для загиба на откосы. То есть, сам отлив должен закрывать собой угол подоконника.Чисто конструктивно отлив – это фасонная планка, состоящая из трёх частей: полка монтажная, с помощью которой элемент крепится к оконной раме, сам отлив −в виде почти горизонтальной плоскости и капельник.

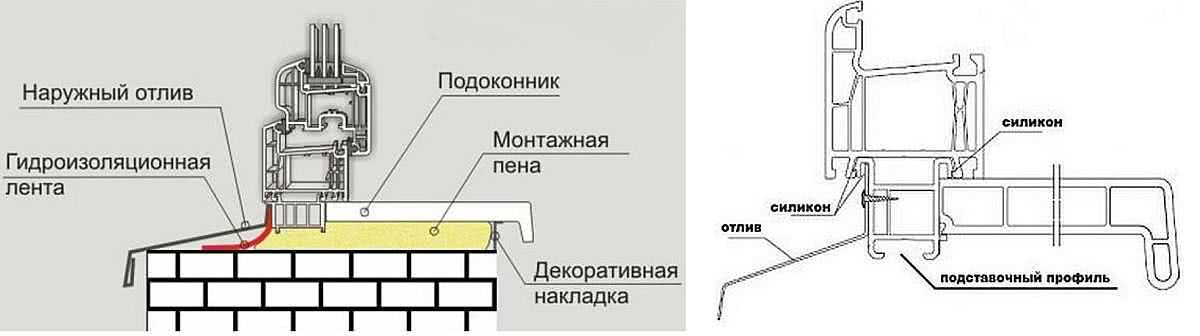

Схема наружного отлива

Технические требования к установке отлива

Особых норм и стандартов в выборе и установки отливов на пластиковые окна нет. Все зависит от типа сооружения и личных предпочтений. Единственное, что нужно учитывать — правильность и поэтапность выполнения технологического процесса по монтажу своими руками. Если будут допущены ошибки, об этом станет известно лишь спустя время и придется тратиться на перестройку конструкции. В установке отливов для пластиковых окон следует учитывать следующее:

качественно выполнить герметизацию всех стыков после установки изделия;
устанавливая доску, в местах соприкосновения металлического листа со стеной нужно поднять его края немного вверх. Это защитит стены от взаимодействия с водой;
выставляйте отлив строго горизонтально. Это исключит скопление влаги в одном месте;
для дополнительного укрепления отливной доски основание под ней нужно сделать из цементного раствора;
если устанавливается изделие из ПВХ, перед тем как врезать его в стену, нужно предварительно обработать паз герметиком. Также между отливом и основанием можно проложить слой пленки, край которой будет свисать на стену.

Качественная установка отлива для пластиковых окон

Не упустив все эти моменты, можно добиться качественной установки отливов на окна из пластика, не прибегая к помощи специалистов.

Установка от и до

Конструктивные особенности изделий и то, из чего они изготовлены, предусматривают разный способ монтажа. Рассмотрим варианты крепления отливных планок на примере различных материалов.

Отлив цоколя, выложенный из камня

Этап подготовки

Чтобы в процессе установки не отвлекаться на походы в строймаг или обыск своей кладовой, первым делом нужно подготовить инструмент, который понадобится в процессе работы, а также закупить все необходимые материалы.

Для установки нужно обзавестись:

отливными планками;
ударной дрелью и шуруповертом;
доборами;
болгаркой, плиткорезом, ножовкой с мелкой фракцией, ножницами по металлу (исходя из вида изделий);
герметиком;
монтажной пеной;
метизами или клеем (в зависимости от типа отлива);
плоскогубцами и молотком или резиновой киянкой;
лазерным и гидроуровнем;
рулеткой, угольником и карандашом.

Исходя из базовой поверхности и стадии строительства или отделки дома, подготовительные работы могут иметь некоторые отличия.

Подготовка цокольной части стен к установке отлива

Цена на правило алюминиевое

~~правило алюминиевое~~

Например, в случае с мокрым фасадом, очищаем покрываемую поверхность от мусора, устраняем недостатки, заполняя герметиком трещины и стыки. Для того чтобы все отливы были выставлены по единой линии горизонта, делаем горизонтальную разметку. Для этого определяем самую высокую цокольную точку, выставляем горизонталь лазерным уровнем и протягиваем нить по стене (или же чертим карандашом линию). По этой разметке будем крепить верхний отгиб отлива.

Для бревенчатых стен подготовка выглядит примерно также, только трещины заделываются антисептиком вместо раствора.

В случае если планируется установка НВФ, монтируются стойки каркаса и по ним проводится линия горизонта

При использовании каменных изделий, отливов из бетона или элементов из клинкерной плитки, подготовка поверхности заключается в очистке участков стен от грязи, устранении дефектов, выравнивании поверхности при помощи стяжки и разметке.

Если конструкция фасада предусматривает утопленный цоколь, для него дополнительная защита не требуется.

Установка отливов из пластика и металла

Весь процесс монтажа начинается с углов и выступов. Элементы для наружных и внутренних углов могут попадаться в комплектации. Если их нет – нарезаем самостоятельно. Правильно изготавливать угловое соединение в середине отливной планки, наращивая ее после установки на постоянное место с обеих сторон, так как состыковать готовые планки в углах будет намного труднее.

Правильный вырез наружного угла на металлическом элементе

Выкраиваем наружный угловой элемент:

чертим разметку прямого угла 90 на планке;
с одной стороны делаем срез строго по линии;
с противоположной стороны оставляем припуск в 15-20 мм для нахлеста и обрезаем;
припуск верхнего отгиба с этой же стороны должен составлять не менее 3 см;
нижний отгиб при этом должен оставаться целым;
сгибаем фрагмент по линии разреза в месте нижнего отгиба, угол готов.

Отливы из ПВХ стыкуются в углах примерно таким же способом. Образовавшиеся щели заполняются герметиком.

Как влияют приливы и отливы на обитателей планеты?

Этим природным явлениям особенно подвержены морские жители. Самое большое влияние приливы и отливы оказывают на обитателей вод в береговой полосе. Так как уровень земной воды изменяется, происходит развитие организмов с оседлым образом жизни. Это моллюски, устрицы, которым изменение структуры водной стихии не мешает размножаться. Этот процесс происходит гораздо активнее во время больших приливов

Но многим организмам периодические колебания уровня воды приносят страдания. Особенно трудно приходится животным маленького размера, многие из них во время приливов полностью меняют среду обитания. Одни перебираются ближе к берегу, а других, наоборот, волна уносит глубоко в океан. Природа, конечно, координирует все изменения на планете, но живые организмы приспосабливаются к условиям, преподнесенным деятельностью Луны, а также Солнца.

Как формировать отлив пластикового окна из профиля

Для этого нужно снять замеры в двух плоскостях:

Длина отлива по внешней кромке окна обычно самая узкая его часть.
Размер по кромке стены чуть больше. Разница может составлять от 2 до 10 см в типичном случае.

Отлив не должен нависать над стеной более, чем на 3 – 4 см. А вот запасы по бокам делаются на усмотрение строителя. Большинство вообще обрезает отлив строго по уровню проема, чтобы работы было меньше.

Первым делом формируется на профиле внутренний зубец, за который будет вестись на саморезы крепление к раме пластикового окна. На большинстве отливов этот элемент уже есть. Затем по снятым замерам длины и ширины вырезается нужная заготовка. Для этого проводятся линии относительно центра согласно полученным данным, а потом вовне делается отступ на пару сантиметров для того, чтобы получить место на загиб.

Если есть внутренние или внешние углы, то они срезаются под углом 45 градусов. Иногда внешний край отлива имеет декоративный загиб в виде буквы П. Он прорезается по все граням и также формируется по нужному размеру. В результате должно получиться нечто вроде подноса, без одного бортика. С внешнего края. Это изделие ставится по месту. Не забудьте с обратной стороны наклеить ПСУЛ, при необходимости дно задуйте пеной.

При соблюдении всех норм отлив будет стоять долго, тихо и незаметно. Это едва ли не самая простая для монтажа часть пластикового окна. Иногда в природе встречается профиль из полимера. Стоит ли брать отлив из такого материала? Нет, конечно, не стоит. Единственным преимуществом такого решения будет то, что отлив почти не шумит, когда идет дождь. Удар капли по пластику получится глухой. То же самое касается ветреной погоды. А дальше начинаются сплошные недостатки. Это и быстрая потеря цвета, и сложности с очисткой, и малый срок службы. Да, профиль ПВХ рамы стоит на улице, но один Бог знает, сколько вредных веществ выделяется в атмосферу улицы и квартиру при действии на полимер солнечных лучей, электромагнитных волн, изменений температуры и прочих сторонних факторов.

Мы полагаем, что теперь установка отливов на пластиковые окна у читателей никаких затруднений не вызовет. А мы на этом прощаемся. Надеемся, что привнесли некие новые мысли и расширили кругозор тех, кто сумел дочитать эту повесть о борьбе со стандартами и их исполнение до конца.

Правила

Самое главное – установить лоток с правильным уклоном. Минимальный уклон составляет не менее 3-5 мм на каждый погонный метр (по СНиП полагается не менее 1-2 мм на 1 пм).

Чтобы прикрепить желоб с нужным уклоном, используют простой способ – сначала прикрепляют крайние кронштейны с рассчитанным превышением одного из них. Потом натягивают леску или бечёвку и по ней прикрепляют остальные кронштейны.

Обычно водосточные трубы располагают рядом с углами здания.

Если желоб прямолинейный, и его температурному удлинению ничто не мешает, а длина его – до 12 м, то достаточно сделать одну водосточную трубу.

Если при тех же условиях удлинение лотка ограничено, то в конце его уклона устанавливается компенсирующая воронка.

Если свес кровли имеет длину от 12 м, устанавливаются 2 воронки, с расстоянием не более 24 м. И также устанавливается компенсатор.

При условии опоясывания желобом кровли по периметру, устанавливаются два компенсатора и две компенсирующих воронки в спаренном положении.

Конструкция и форма лотка подбирается в зависимости от количества осадков.

Отлив должен быть смонтирован сразу после перекрытия крыши, чтобы как можно раньше защитить фундамент дома от дождевой воды. После укладки на кровле слоя гидроизоляции закроется также доступ к мауэрлату. В результате прикрепить непосредственно к нему крепления уже не удастся.

Преимущества и недостатки материала для изготовления отлива

Рис. 3. Виды отливов.

Материалы, из которых изготавливают отливы имеют универсальный характер, но все же они различны по ряду характеристик. Как правило, первое, что бросается в глаза – это различная стоимость конструкции. Самым дешевым материалом является оцинкованный металл. Другой критерий – это шумоподавление. На первом месте здесь оказывается пластик. Третий критерий – устойчивость к морозу: металлы хорошо проходят тест низкими температурами, а пластик может повести себя непредсказуемым образом. Остановимся более подробно на каждом материале и его характеристиках.

Оцинкованный металл

Рис. 4. Оцинкованный отлив.

Отлив из оцинкованного металла прекрасно справляется со всеми функциональными требованиями:

Он легкий и не перегружающий здание;
Срок службы – до 50 лет;
Устойчивость к деформациям и УФ лучам;
Высокая морозостойкость;
Крепление к любым материалам;
Пожаростойкость.

Единственным весовым недостатком такого отлива является тот факт, что он не подавляет шум дождя. Для этого материала характерен гул при попадании на него капель. Однако даже этот недостаток контролируется с помощью мягкого изоляционного листа.

Алюминий

Рис. 5. Отлив из аллюминия.

То, что бросается в первую очередь в глаза в случае данного вида, – это его цена. Среди популярных материалов только медь стоит дороже. Однако за свои деньги вы получаете отлив, который:

Отличается большой прочностью и стойкостью к износу;
Переносит любые температурные изменения;
Устойчив к коррозии;
Эстетично выглядит с деревянным окном и может быть окрашен в любой необходимый цвет.

Недостатком данного вида является цена, а также тот факт, что металлический отлив не будет подавлять шум дождя.

Пластик

Рис. 6. Пластиковый отлив.

На сегодняшний день отливы из ПВХ набирают популярность в силу ряда характеристик:

Шумоподавление – многие выбирают данный материал только из-за этой характеристики;
Они недорого стоят;
При должном уходе они способны долго прослужить;
Такой материал прекрасно гармонирует с окном, существует возможность выбора огромного разнообразия цветов;
Коррозия и влажность такому отливу не страшны.

Главным недостатком пластикового отлива является меньшая прочность по сравнению с металлическими (если на отлив упадет тяжелая ветка дерева, то он может треснуть). Помимо этого ПВХ непредсказуемо ведет себя под воздействием низких температур, а также при серьезных перепадах температур.

Установка отливов на окна из ПВХ профиля

Независимо от материала — металл или пластик — отлив на окно устанавливается по одной схеме. В случае с металлическим нужны прокладки — для снижения шума, но общий порядок действий остается неизменным.

Под установку отлива, в профиле рамы есть специальный выступ. Под него заводится верхняя кромка отлива. Но этот выступ доступен только в том случае, если ПВХ окно монтировалось на подставочный (монтажный) профиль. Тогда монтаж откоса — дело совсем простое. Его надо вырезать по ширине, если необходимо, с обратной стороны планки «посадить» на универсальный клей резину или другой материал для «тишины».

Правильная установка отливов на окна из ПВХ

Далее остается только завести выступ отлива в паз, задуть нужное количество монтажной пены, зафиксировать отлив к подставочному профилю тремя или более саморезами. Чтобы не подтекало с боков, места примыкания отлива к оконному проему стоит промазать силиконовым герметиком. Лучше брать прозрачный — он будет менее заметен.

А если перестраховаться?

Для перестраховки, перед установкой отлива в паз, можно нанести все тот же силиконовый герметик. Это точно не даст воде попасть внутрь, даже при очень сильном ветре направленном в окно. Второй «контрольный выстрел» тоже касается гидроизоляции. Он актуален для материалов, которые очень боятся намокания. Например, именно так желательно сделать при установке откосов на окна, смонтированные в каркасном доме. В этом случае перед монтажом оконного отлива укладывается гидроизоляционная лента. Желательно, чтобы лента свешивалась за стену — тогда даже если какая-то часть воды попадет на нее, она все равно окажется за пределами стен.

Для тех, кто любит перестраховаться

Для гидроизоляции можно использовать любой рулонный материал, который пригоден для улицы, может выдерживать морозы и нагрев. Установка отливов на окна таким способом исключит намокание зоны под окном, даже если дождь будет очень сильным.

Если пластиковое окно установлено без подставочного профиля

Что делать, если пластиковое окно установлено с нарушением технологии и паз недоступен? При монтаже пластиковое окно часто выставляют по уровню при помощи треугольных брусков. После выравнивания, окно крепят к проему, а бруски так и оставляют. Если у вас такой случай, можно закрепить откос к этим брускам. Если нужно, их можно обрезать. Вот только работать надо аккуратно, чтобы не сдвинуть их.

Если же все уже установлено и заделано, доступен только каркас рамы, можно прикрутить отлив к раме. Для герметизации можно использовать герметизирующую прокладку (резиновую ленту), промазать лучшим из возможных герметиков. Дополнительно можно прикрутить сверху какой-то нащельник. Может, он спасет немного ситуацию.

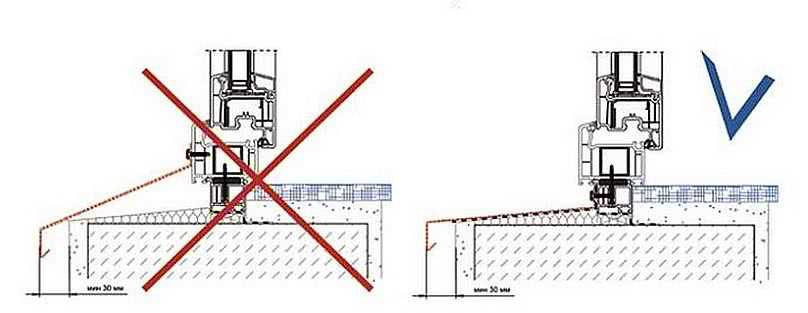

Неправильно крепить отлив к раме окна

Но даже при таком подходе нет уверенности, что вода не будет затекать. Может первоначально и будет все нормально, но со временем явно будет попадать влага. Так что если есть возможность, лучше демонтировать неправильно поставленное пластиковое окно и установить заново — по правилам.

Из каких материалов изготавливаются

По внешнему виду они превосходят устройства из других материалов. Из оцинкованной стали тоже получают отливы хорошего качества. 0,5 – 0,7 мм. Это лучшая толщина, не происходит вибрации во время града, сильного ливня, а так же снижается шум.

Тонкие конструкции не рекомендуется ставить, так как воздействие даже небольшого ветра будет вызывать шум. Громоздкие, толстые будут дорого стоить, и оказывать чрезмерную нагрузку на фасад.

Цинковые оконные элементы легко установить и изготовить самостоятельно, подходят на любые оконные проемы.

Для производства алюминиевых изделий применяют листы 1-2 мм по толщине. Полимерное покрытие делают, имитируя дерево или камень, а также однотонные.

Недостатками являются высокая цена и низкая шумоизоляция. Но они устойчивы к любому климату и рассчитаны на долгий срок эксплуатации.

Можно отметить ламинированные отливы оконные наружные из оцинкованной стали. Сначала металл красят, потом клеят плёнку. Качество зависит от профессионализма выполненных работ и целостности плёнки.

Еще есть устройства из эпоксидной смолы с использованием стекловолокна. Изделия устойчиво к повреждениям, не слышно шума во время града, ливня. Недостатки – дорого стоит и ограниченные цвета.

Виды

Данная продукция, вне зависимости от размера и типа сырья, из которого она изготовлена, имеет вид планочки, напоминающей полочку. Как правило, отливы могут быть с шириной от 50 до 400 мм.

Такая технология расположения обеспечит беспрепятственное стекание воды, но только не по основанию строения, а в некотором удалении от него. В отдельных случаях домовладельцы самостоятельно изготавливают такие изделия из водоотталкивающего сырья. На прилавках строительных супермаркетов отливы представлены из следующих материалов:

продукция из пластмассы;
отливы из оцинкованной стали и подвиды таких изделий, поверхность которых обрабатывается полимерным покрытием либо окрашивается;
планки из меди;
алюминиевые отливы;
клинкерная продукция.

Исходя из типа сырья, используемого для изготовления отливов, производится их классификация. Чтобы не ошибиться с выбором продукции, следует тщательно изучить характеристики каждого вида цокольных отливов.

Изделия из поливинилхлорида рекомендуется монтировать на фасады строений, облицованных при помощи винилового сайдинга. Такая продукция по своей фактуре близка к базовому отделочному материалу, поэтому более гармонично впишется в общий экстерьер.

Благодаря большому выбору цветовых решений можно подобрать изделие, максимально близкое по цвету сайдинга. Отливы из поливинилхлорида выпускаются по индивидуальному заказу, поэтому приобрести элемент, подходящий по размеру и форме не составит труда.

Изделия из ПВХ отличаются большим сроком службы, а также стойкостью к факторам внешней среды, включая не только погодные явления, но и механические нагрузки. Подобные характеристики обеспечивают продукции большую популярность. Помимо этого, отливы из поливинилхлорида примечательны невысокой стоимостью.

К минусам описываемых товаров необходимо отнести хрупкость материала и неремонтопригодность изделий.

Отливы из металла имеют различный ценовой диапазон – бывают планки из стали, которые можно отнести к товарам средней ценовой категории, а также изделия с полимерным покрытием, отличающиеся дороговизной.

По желанию потребителя выпускаются цокольные отливы, имеющие эксклюзивный внешний вид.

Изделия из металла напоминают полку с отгибом на кромке. Он предназначен для того, чтобы закрепить продукцию к стене дома. Второй отгиб загнут вниз. Длина планок обычно составляет около 2 метров при ширине 5-30 см. Толщина стального листа обычно составляет около 1 мм. Отливы могут быть окрашены в любой цвет либо сохранять свой стандартный внешний вид.

Главным преимуществом металлической продукции является простота монтажа, а также устойчивость к механическим воздействиям. Самыми востребованными считаются алюминиевые отливы, изделия из меди менее популярны за счет высокой цены и ряда специфических черт, связанных с уходом.

Бетонные изделия стоит приобретать для строений, облицовка которых выполнена из натурального либо искусственного камня или же кирпича. Для производства подобных цокольных отливов используется цемент М450, который имеет высокие показатели устойчивости к отрицательным температурам. Для придания изделию формы, применяют силиконовые емкости, которые могут иметь самую различную конфигурацию.

Отливы стандартных размеров представлены изделиями с длиной от 3,9 м до 6 м, ширина подбирается с учетом габаритов цоколя. Цветовая гамма продукции из бетона довольно многообразна, установленные планки можно окрасить в любой необходимый цвет. Однако монтаж изделий должен быть заранее предусмотрен в ходе постройки здания, поскольку отливы имеют большой вес. Фиксация цокольных отливов из бетона осуществляется на раствор.

Строения, отделка которых выполняется клинкерной плиткой, требуют наличия отливов, выполненных из того же сырья. Подобная продукция доступна, и реализуется в тех же строительных отделах супермаркетов, что и облицовочный материал.

Изделия требуют особого профессионализма при монтаже, кроме того, их наличие заранее предусматривается в ходе работ над проектом будущей постройки.

Установка отливов и откосов на окна. Рекомендации по выбору и установке отливов на окна

Как только владельцу квартиры или дома приходит в голову идея установить новые окна, он сразу же должен задуматься о таких конструктивных элементах, как отливы. Они представляют собой своеобразные наружные подоконники, которые решают проблему излишек влаги, способной нанести вред и окну, и даже фасаду. Такие конструкции придают оконной зоне завершенный и эстетичный внешний вид.

Особенности

Отливы для окон предназначены для того, чтобы отводить воду с оконных стекол. Кроме того, они мешают влаге попадать на раму и подоконник и препятствуют разрушению строительных материалов, а значит, защищают стены от повышенной влажности. В противном случае после каждого дождя отваливалась бы штукатурка, а деревянные рамы постепенно приходили в негодность. Помимо защитных функций, водоотводы обладают еще и эстетической функцией – они делают облик окна завершенным и украшают фасад.

Монтировать изделия можно в любой момент: как на этапе возведения самого здания, так и после начала эксплуатации. В первом случае гораздо проще и дешевле проводить монтажные работы – здесь есть возможность загерметизировать все швы и стыки с минимальными потерями времени и денег.

Решив монтировать отливы после начала эксплуатации, заказчик столкнется с несколько усложненными технологиями. Однако такое решение не нанесет сильный урон кошельку, а работа все равно будет выполнена качественно.

Технические требования

Согласно ГОСТ при монтаже отливов нижняя кромка коробки окна должна быть не ниже наружного края проема. Такая особенность объясняется необходимостью предотвращения перекрытий специальных водоотводных отверстий, которые размещаются на наружной стороне оконной коробки. Свес конструкции должен быть равен 3-4 см.

Кроме того, специалисты советуют не игнорировать мероприятия, предотвращающие попадание влаги в монтажный шов, а под сливами укладывать прокладки, они же гасители, которые будут снижать шумовое воздействие дождевых капель.

ГОСТ указывает на то, что перед монтажом водоотвода должна выполняться гидроизоляция наружного откоса стены при помощи специальной ленты. Ее края заходят на стену под окном и на вертикальные зазоры. Этот промежуток идет с закруглением, то есть без углов, и должен составлять 50 мм. Лента монтируется с помощью монтажной пены – она будет помогать испарению влаги из шва и защите от осадков стены. Наружное изделие крепится на саморезы, а для шумоизоляции в случае металлического отлива используется монтажная пена.

Также минимальная ширина отлива составляет 90 мм, а для измерения длины следует отмерять расстояние между краями оконного проема с наружной стороны. К полученным замерам прибавляются 3-4 см с каждой стороны. Готовое изделие должно быть больше расстояния между краями с внешней стороны оконного проема на 6-8 см.

В процессе монтажа изделий СНиП в большей степени регламентирует проведение самой процедуры: соблюдения безопасности труда в строительстве, гигиенических требований и пожарной безопасности.

Виды оконных отливов, классификация по материалам

Неверно подобранный материал для изготовления отливов может стать причиной ряда нежелательных последствий, таких как подтеки на фасаде здания, частичное разрушение откосов окна, отслоение покрытия отлива с последующей коррозией.

Чтобы сделать правильный выбор, необходимо иметь представление о том, какие изделия более предпочтительны в каждом конкретном случае. Современный рынок предлагает следующие разновидности.

Оцинкованный отлив

При использовании такого варианта оконных водоотливов первую очередь необходимо уделять внимание качеству цинкового покрытия, которое должно быть равномерным и достаточной толщины. В противном случае атмосферные воздействия приведут к скорой коррозии и последующему разрушению отлива

Толщина оцинкованной стали, используемой для изготовления, также имеет значение. Слишком тонкие изделия более подвержены деформациям и создают больше шума, поскольку реагируют даже на незначительные порывы ветра. Не следует использовать чрезмерно массивные изделия, по причине их необоснованно высокой цены и нежелательных нагрузок на подоконную область фасада. Чаще всего применяют материал толщиной от 0,3 до 0,5 мм.

Положительные качества оцинкованных отливов:

невысокая стоимость;
доступность самостоятельного изготовления профиля;
можно использовать на любых окнах.

Наиболее распространенным и выгодным во всех смыслах вариантом являются оцинкованные стальные отливы

Алюминиевый оконный отлив

Стандартные размеры алюминиевых оконных отливов

Это отливы, изготовленные из алюминия или его сплавов. Для производства используется листовой прокат толщиной 1–2 мм. В зависимости от изготовителя, такие оконные отливы могут иметь однотонное полимерное покрытие или покрытие, имитирующее натуральные материалы (камень, дерево). Еще для декорирования и защиты водоотливного профиля от атмосферных воздействий применяется анодирование поверхности.

Алюминиевый оконный отлив – это качественная, дорогая продукция, устойчивая к механическим воздействиям и рассчитанная на длительное использование в разных климатических условиях. К их недостаткам можно отнести сравнительно высокую стоимость и, свойственный всем металлическим изделиям, шум во время дождя или града.

Пластиковый отлив для окон

Использование на окнах пластиковых отливов наиболее практичный и эстетически обоснованный вариант. Они долговечны, неприхотливы в обслуживании, не подвержены коррозии, имеют презентабельный вид и легко монтируются. Особенно уместно использовать водоотливы из поливинилхлорида для отвода воды от пластиковых окон.

Процесс изготовления пластикового отлива

Ламинированные оконные отливы

Это покрытый декоративной пленкой металлический профиль. Для изготовления таких изделий используют оцинкованную сталь, которую сначала покрывают полимерной краской, после чего производят оклейку пленкой. Срок службы ламинированных отливов напрямую зависит от качества оцинковки, целостности пленки и профессионализма работ, предшествовавших ее поклейке.

При ламинировании металлопластикового профиля пленками возможны следующие варианты декора поверхности

Отливы для окон с использованием эпоксидной смолы

Это оконный водоотлив, изготовленный из эпоксидной смолы, армированной стекловолокном или другим волокнистым наполнителем, например, углеволокном. Устойчив к механическим повреждениям и агрессивным воздействиям окружающей среды. Изделиям из эпоксидной смолы не свойственно создавать шум во время дождя или гарда: стеклопластик отлично поглощает звук.

Недостатки:

сравнительно высокая стоимость;
ограниченный выбор цвета (белый, черный и коричневый).

Металлический отлив с полимерным покрытием

Технология изготовления заключается в покрытии оцинкованного металла полимерным красящим составом, которое, как правило, состоит из нескольких слоев. Качество изделия зависит от толщины металла и используемых для покраски материалов.

Такой отлив можно изготовить самостоятельно, приобретя лист соответствующего металла, можно купить готовое изделие или заказать, если подходящего размера нет в наличии. При установке пластиковых окон, чаще всего монтируются именно такие отливы.

Оконный металлический отлив — схема

Положительные качества:

стойкость к коррозии;
сравнительно невысокая стоимость;
простота в установке;
богатый выбор цветов.

Недостатки:

шумят во время дождя;
требуют бережного к себе отношения, по ним нельзя ходить, стучать, они не стойки к царапинам и прочим пагубным воздействиям.

Пошаговая инструкция установки металлического отлива

Металлический отлив можно заказать или сделать самому. Как изготовить конструкцию самому мы расскажем ниже, а для примера будем пользоваться заказным элементом. За исходные данные примем следующие показатели: отлив из листовой стали, дом кирпичный с цементно-песчаной штукатуркой. Отлив устанавливается на оштукатуренные откосы.

Для работы понадобятся ножницы по металлу, если их нет, то допускается использование болгарки. Кроме этого нужно иметь угольник, маркер (карандаш по металлу очень плохо рисует), рулетку, отвертку и саморезы. Если нужно готовить основание цементно-песчаное, то приготовьте строительные инструменты.

Шаг 1. Проверьте состояние нижнего наружного откоса. Если оно не отвечает вышеперечисленным условиям, то придется штукатурить. Используйте обыкновенный цементно-песчаный раствор или клей для керамической плитки. Клеем можно только выравнивать небольшие неровности, а штукатурный раствор применяется, если место вообще не подготовлено. Во время работы следите, чтобы уклон был в пределах 10°.

Как сделать уклон?

Набросайте слой раствора, толщина примерно на 1 см больше, чем нужно. Перед оштукатуриванием не забудьте смочить поверхности кирпичей.
С помощью уровня на свежей штукатурке сделайте углубления под нужным углом. Вдавливайте его в массу, следите за показаниями шкалы. Канавки надо делать по краям и средине откоса.
Ровным правилом постепенно снимайте излишки массы, контролируйте положение инструмента по сделанным канавкам.
Гладилкой окончательно выровняйте поверхности. Продолжайте работы по установке отлива после того, как масса затвердеет.

Шаг 2. Снимите размеры отлива для оформления заказа. Он должен быть на несколько сантиметров длиннее и шире откоса.

Выполнение замеров

Замер ширины

Шаг 3. Замерьте параметры откоса и перенесите их на отлив.

Замер откоса

Далее есть два варианта производства работ.

По нанесенным меткам изгибайте отлив. Места перегибов немного подрезайте ножницами по металлу или болгаркой. Высота боковых отгибов примерно сантиметр. Следите, чтобы края были ровными и максимально плотно прилегали к боковым откосам. Мы уже упоминали, что не советуем устанавливать отливы таким методом, слишком велики риски появления в местах примыкания протечек. Есть более надежный вариант.
Подрезка отлива

Загиб края отлива

Болгаркой с алмазным диском прорежьте в штукатурке в нижней части откосов ровные канавки глубиной до сантиметра. Срез должен быть ровным и располагаться на уровне расположения отлива. Канавку в углу между рамой окна и откосом придется продолбить вручную, диск в это место недостанет.
Сделайте дину отлива примерно на два сантиметра больше ширины нижнего внешнего откоса

Загибать по бокам ничего не надо.
Вставьте отлив в одну канавку до упора, немного согните его и осторожно вставьте второй конец в противоположную канавку. Сместите по горизонтали таким образом, чтобы оба торца отлива располагались в канавке.
Небольшим шпателем раствором заделайте канавку

Массу набивайте плотно. Слегка влажной губкой подровняйте края, сделайте переход плавным и незаметным.

К сожалению, пластиковые отливы таким надежным способом установить нельзя. Они монтируются встык, место прилегания герметизируется герметиком. Торцы глушатся специальными вставками.

Шаг 4. Зафиксируйте саморезами изгиб отлива к оконной раме. На рамах имеются специальные углубления, следите, чтобы края изгиба не выходили за их пределы, изгиб отлива должен располагаться в канавке.

Снимите пленку с отлива

Установка отлива. Последняя примерка и подгонка

Нанесение пены

Укладка отлива на место

Если металлические отливы имеют длину более полутора метров, то можно во время установки пользоваться жидкими гвоздями, смазывайте поверхность основания и после этого ставьте отлив на место.

Отливы на окнах

Какие различают виды?

Пластиковые – встречаются не столь часто, как другие типы водоотливов, но хорошо вписываются в композицию с металлопластиковыми окнами, хорошо поглощают издаваемый каплями дождя шум.
Полиэстеровые – производятся из оцинкованной стали с покрытием пластизолом. Преимущества — более аккуратный вид и сохранение чистоты за счёт грязеотталкивающих свойств.
Алюминиевые – выпускаются разных цветов, изготавливаются из металлических листов, толщина которых не превышает 1 мм, однако цена по сравнению с другими аналогами значительно выше.
Металлические из оцинкованного листа – наиболее распространённые благодаря сочетанию отличного качества и выполнения необходимых функций с ценой.

Самый дешёвый вид конструкции — из оцинкованного листа
Внимание
У любого типа водоотливов должны быть боковые загибы, расположенные снизу: они служат для отведения от окна влаги.
