Монтаж блоков ФБС: пошаговая инструкция
Для закладки своими руками обязательно потребуется грузоподъёмная техника. При проектировании цокольного этажа не обойтись без котлована. Если у строения отсутствует подвал, выройте траншеи вдоль периметра.
Чтобы правильно установить блоки ФБС потребуется следовать условиям, которые предполагает следующие технологические этапы:
- Сначала выполняется проектирование, определяют норму расхода раствора на монтаж блоков ФБС. В большинстве случаев блочная опора первого ряда делается шириной около 40 см. Следующие ряды уменьшите до 30 см. Сделав предварительный расчет фундамента из блоков ФБС, зная их количество и габариты, можно уже делать покупку в специализированном магазине.
Обратите внимание! Вам необходимо сразу определить места вывода инженерных коммуникаций для подбора блоков с учётом этих расчётов и сделать чертеж. Сейчас у кладочных элементов присутствуют специально подготовленные отверстия
Если это не учитывать, то потребуется сверлить отверстия, что добавит лишних затрат времени, финансов и усилий.
- На втором шаге выполняются земляные работы, перед этим изучается строительная площадка. Подыскивается место для крана, чтобы ему ничего не мешало при работе.
Определите углы будущего строения, вбейте колышки. Протяните между прутьями верёвку и выставите промежуточную разметку по местам предполагаемого обустройства стен с внутренней и внешней стороны.
Затем выройте котлован с глубиной, равной области промерзания, прибавив 20-25 см. В определённой местности размер глубины промерзания достигает двухметровой отметки. Тогда такие действия нецелесообразны. «Золотой серединой» считают 80-100 см. Вдоль периметра на оставшемся пространстве площадке рекомендовано снимать верхние слои почвы (10-20 см).
Рытье котлована
- На третьей стадии обустраивается подошва. Для этого используют песчаную подушку или бетонное основание. Последний вариант используют при неустойчивой почве, но он значительно увеличивает расходы сил, финансов и времени. До того, как появится подготовленная утрамбованная песчаная подушка, оба варианта работ выполняются в одном порядке. В случае использования бетонной опоры устанавливается опалубка, и закладываются арматурные прутья.
Подготовка песчаной подушки
Заранее подготовьте щебёнку, песок, арматурные прутья, выровняйте котлован, засыпьте на 10-15 см песком, потом полейте водой и утрамбуйте. Песчаную подушку засыпьте щёбенкой на 10 см и утрамбуйте.
- Теперь монтируется опалубка и армирующая сетка. Скрепите доски, составляющие опалубку. Она выставляется вдоль котлованных стенок, для ровности используют уровень.
Установка опалубки для монолитной подушки
Из арматурных прутьев связывается сетка, используя гибкую проволоку. Чтобы закрепить сетку забиваются в основание арматурные прутья. Если планируется большое строение, армированные слои увеличиваются.
Армирование монолитной подушки
- На пятом шаге заливается подушка. Обустроенная конструкция медленно и равномерно заливается раствором. Чтобы удалить лишний воздух, проткните заливку прутом. Разровняйте верхнюю часть подушки, и оставьте на три-четыре недели. В жаркое время содержимое поливается водой во избежание потрескивания.
Заливка монолитной подушки
Чтобы выгнать воздух и равномерно распределить бетон, нужно использовать вибратор
Готовая монолитная подушка
- Установку блоков ФБС выполняют с помощью крана, а люди выравнивают их расположение.
Расстановку начинают с углов, а между них натягивают верёвку и продолжают раскладку блоков ФБС по уровню до конца. В вертикальные швы наливают раствор, чтобы укладывать следующий ряд блоков ФБС в обратном направлении. От углов и наружной части постепенно переходите на внутренние перегородки. Для правильности используйте уровень.
Монтаж блоков ФБС
- Гидроизоляцию выполняют с помощью жидкой мастики, тщательно промазав стенки внутри и снаружи. Можно предусмотреть дополнительный слой рубероида, чтобы улучшить гидроизоляцию.
Гидроизоляция фундамента из блоков ФБС
- Часто, чтобы упрочнить конструкцию монтируют армопояс. Потом по этому поясу укладывают плиты перекрытия.
Фундаментные заводские заготовки имеют высокую прочность и удобны в использовании, что можно узнать из отзывов. С помощью них можно построить основание и цокольный этаж за короткий срок
Для надёжности и долгой эксплуатации крайне важно полностью соблюдать условия технологии
Полезные советы
- Для жилищного строительства лучше выбирать блоки заводского производства, поскольку такая продукция находится под контролем экспертов.
- Чем хуже несущая способность грунта, тем габаритнее должны быть ФБС.
- Согласно рекомендациям строителей основание фундамента должно располагаться ниже уровня промерзания почвы.
- Мелкофракционный керамзит в составе фундаментных блоков обеспечит правильную геометрическую форму, а также позволит равномерно распределять тепло.
- Для сборных фундаментов лучше использовать железобетонные ФБС.
- Лучше не покупать блоки кустарного производства для строительства жилых сооружений, поскольку нарушение технологии при производстве может привести к разрушению всей постройки.
- Чем больше длина блока, тем меньше стыков, значит, надежнее.
- Железобетонные блоки имеют запас прочности до 70 процентов, что исключает трещины.
- Обрабатывать фундаментные силикатные блоки гидрофобными веществами следует после укладки. Если сделать это раньше, то нарушится прочность укладки, поскольку связующий раствор будет плохо впитываться.
Для гидроизоляции фундамента лучше всего подходят жидкие мастики или битум.
Однако специалисты используют и другие методы:
- оклеивание рубероидом;
- окрашивание специальной краской на основе акрила, силикона или полиуретана;
- оштукатуривание полимерными составами;
- гидрофобные присадки, которые добавляются в бетон, делая весь блок гидроустойчивым;
- напыление тонкого резинового слоя.
Выложить столбчатый фундамент с помощью ФБС проще и дешевле ленточного. Но следует учитывать, что он не подойдет для строительства двухэтажного дома. Такой вариант больше уместен для возведения теплиц, беседок и легких каркасных домов.
Стеновые блоки могут применяться в качестве фундаментных только в постройках с малой нагрузкой.
Необходимо тщательно утрамбовывать подушку-основание под фундамент, постоянно смачивая его, что предотвратит «хождение» конструкции.
При расчете расхода материалов необходимо учитывать вес конструкции. Для этого следует помнить, что объем бетона разных моделей может быть разным в зависимости от плотности.
Производя расчет, также необходимо закладывать приобретение нескольких блоков с вырезами для прокладки коммуникаций. В противном случае придется сверлить отверстия в купленных ФБС.
Если требуется построить ленточный фундамент для забора, то для экономии рекомендуется использовать блоки, бывшие в употреблении. Главное, чтобы на них не было сколов и существенных трещин. Подсчитано, что снижение затрат в этом случае составит от 30 до 50 процентов. ФБС, б/у, подходят также для беседок, небольших теплиц и временных технических сооружений.
Все о блочном фундаменте и тонкостях строительсва смотрите в этом видео.
Готовим материалы и инструменты
Чтобы выполнить монтаж блоков фбс, потребуется позаботиться о следующем оснащении:
- блоках фбс. Желательно, чтобы они имели подготовленные отверстия для монтажных работ;
- стальных арматурных прутьях;
- материале для устройства гидроизоляционного слоя;
- бетоне;
- песке;
- лопатах;
- бетоносмесителе;
- ломах;
- строительном уровне;
- веревках;
- емкостях для приготовления раствора;
- мастерке и нивелире;
- молотке;
- зубиле;
- рулетке;
- кране.

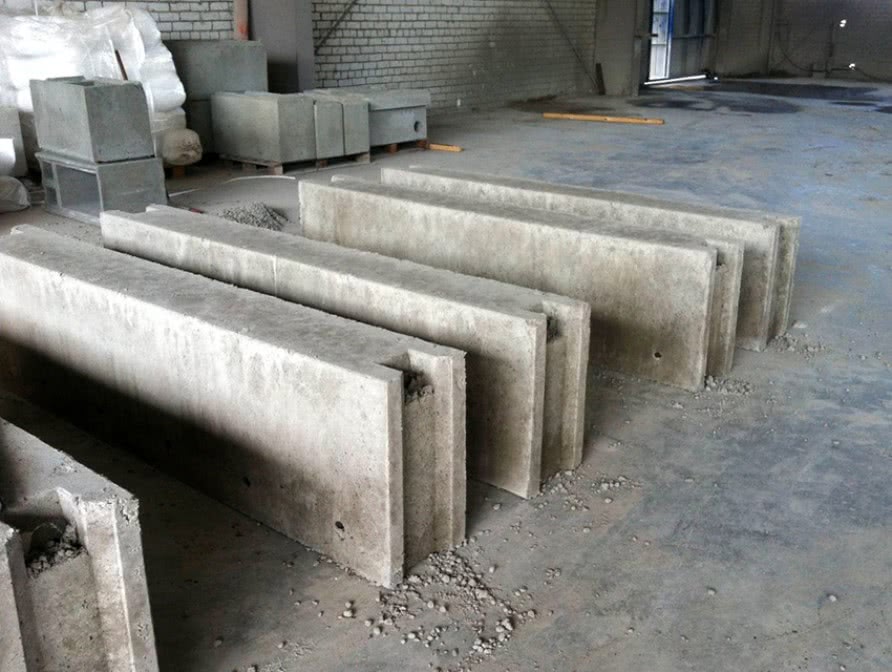

Производим и предлагаем продукцию:
-
ФБС 24.3.3-Т
Цена: 1112 руб./шт.
В корзину
-
ФБС 12.6.6-Т
Цена: 2112 руб./шт.
В корзину
-
ФБС 12.4.3-Т
Цена: 723 руб./шт.
В корзину
-
ФБС 12.6.3-Т
Цена: 1112 руб./шт.
В корзину
-
ФБС 12.3.3-Т
Цена: 612 руб./шт.
В корзину
-
ФБС 9.3.3-Т
Цена: 620 руб./шт.
В корзину
-
ФБС 6.4.6-Т
Цена: 850 руб./шт.
В корзину
-
ФБС 4.3.3-Т
Цена: 600 руб./шт.
В корзину
Все статьи
Что такое фундамент из блоков ФБС?
Конструкция основания из ФБС являет собой кладку из бетонных блоков различного размера на песчаной подушке. Между рядами и поверх них иногда устанавливается армированный ж/б пояс, но многие строители обходятся и без него. Плюс фундаментный бетон защищается стандартной для всех сооружений в земле гидроизоляцией.

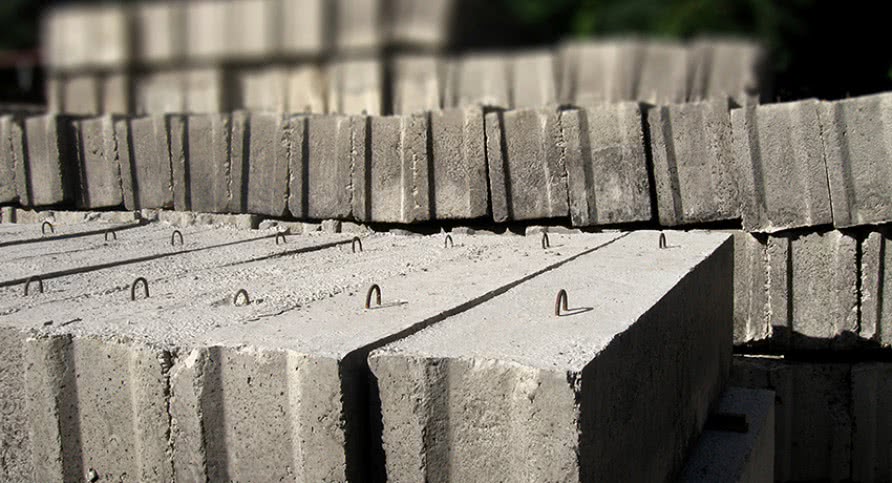

Так они выглядят
Часто ФБС называют «стеновыми», но это в корне неверно. Правильней их именовать «сплошными» либо «сплошного сечения». Фактически это железобетонные изделия блочного вида, предназначенные для возведения исключительно фундаментов и стен подвалов. Строить из них стеновые перегородки в жилых домах и иных зданиях категорически нельзя. Они слишком тяжелы для этого.
Преимущества и недостатки блоков ФБС
Фундаментные блоки привозятся на стройплощадку уже в полностью готовом для работ виде. Из них надо лишь выложить кладку. Ждать схватывания бетона и набора им прочности не требуется. По скорости возведения такому основанию для частного дома фору в состоянии дать разве что фундамент на сваях. С этим вариантом конкурировать вообще сложно.
Выбор для устройства ФБС часто обусловлен минимизацией затрат по времени. Плюс его строительство можно производить даже зимой. Однако за это приходится платить необходимостью привлечения подъемной техники. Вручную выполнить укладку в фундамент изделий невозможно, они имеют слишком большой вес. В итоге такой вариант выходит на 15–25% дороже аналога в виде монолитной ленты.
Для подъема необходим кран
Главное – при сравнении с монолитом блочная разновидность оснований для зданий несколько проигрывает по несущей способности. И если высокие вертикальные нагрузки она еще с легкостью выдерживает, то с горизонтальными есть серьезные проблемы. При сильном пучении блок из опорной конструкции может быть просто выдавлен.
Процесс изготовления фундамента из блоков ФБС
Если позволяют характеристики грунта, то можно возвести основание только из блоков ФБС.
Однако наиболее широкое распространение получили так называемые сборно-монолитные фундаменты. Принципиальным отличием таких оснований от обычных монолитных ленточных фундаментов является то, что бетонирование необходимо производить только при обустройстве верхнего и нижнего армопоясов. Приводим краткую поэтапную инструкцию по изготовлению блочно-монолитного фундамента:
- Прежде всего, производим разметку и рытье траншеи (по аналогии со стандартным ленточным основанием).
- На дно траншеи засыпаем слой песка (толщиной 10÷20 см) и тщательно трамбуем с помощью виброплиты.
- Затем насыпаем такой же слой щебня и также тщательно утрамбовываем.
На заметку! На глинистых почвах в качестве подсыпки используют так называемую гарцовку (смесь песка, гравия и цемента), которая при непосредственном контакте с водой становится тверже окружающего грунта и защищает нижнюю поверхность основания.
- Обустраиваем невысокую опалубку для нижнего армопояса.
- Укладываем в нее плотный полиэтилен (для предотвращения быстрого удаления влаги).
- Монтируем двухярусный армирующий каркас (нижний слой – рабочий, верхний – конструкционный).
- Заливаем бетонный раствор.
- По достижению 20% прочности «подбетонки» (это приблизительно через сутки после заливки раствора) приступаем к монтажу блоков ФБС с помощью подъемного крана. Кладку начинаем с углов основания (технология аналогична кирпичной) и производим ее на песчано-цементный раствор, которым необходимо также заполнить вертикальные полости между изделиями. Второй и последующие слои делаем «вразбежку» с перекрытием блоков.
Важно! Правильность установки каждого блока контролируем (по вертикали и горизонтали) при помощи уровня
- После окончания укладки изделий обустраиваем опалубку для верхнего армопояса.
- Монтируем внутри ее армирующий каркас и заливаем все бетонным раствором.
Для информации! Верхний армирующий пояс выполняет несколько основных функций: выравнивает неровности, которые могут возникнуть при установке блоков; равномерно распределяет нагрузки на всю ленту фундамента и увеличивает прочность всего основания.
- Частично расшиваем наружные кладочные швы и заполняем их специальной смесью (с гидроизолирующей добавкой).
- Выполняем все необходимые работы по гидроизоляции фундамента.
И только после этого производим засыпку траншеи.
Как сделать фундаментные блоки своими руками
Для создания опалубки следует взять фанеру OSB, ширина которой равна высоте блоков, а длина – на 20 см больше их длины. Одна сторона фанеры зачищается и окрашивается водостойкой краской.
После высыхания на окрашенной стороне обеих фанер в 10 см от краёв ножовкой делаются поперечные пропилы глубиной примерно в 5 мм.
Расстояние между ними на каждой заготовке из фанер должно быть равным длине блоков. Теперь между краем каждой фанеры и пропилом, примерно посередине, сверлятся отверстия диаметром 14 мм – для болтов будущей стяжки.
Из стального листа толщиной 1 мм вырезаются два прямоугольных куска: одна сторона каждого равняется высоте блоков, другая – ширине.
Они послужат в качестве торцевых вставок опалубки, для них и делались пропилы, так же можно использовать фанеру или обрезную доску.
Осталось приготовить несколько стальных стержней диаметром 12 мм и длиной, на 10 см превосходящей ширину блоков, с резьбой на концах, – и можно приступать к сборке.
Заготовки из фанеры укладываются на ровную поверхность параллельно друг другу окрашенной стороной вовнутрь. В пропилы вставляются металлические торцы, а в круглые отверстия – подготовленные стержни.
Прежде чем стянуть конструкцию гайками, с внутренней стороны фанеры, рядом со стяжкой, следует установить деревянные проставки для фиксации ширины блока.
Теперь гайки затягиваются и опалубка готова.
Для приготовления раствора 1 часть цемента соединяется с 2 частями песка и 4 частями гравия. Для того, чтобы блоки получились прочными, смесь после тщательного перемешивания должна остаться достаточно вязкой.
Нужная консистенция достигается регулировкой подачи воды. Перед заливкой раствора с внутренней стороны торцевых стенок, посередине, можно установить деревянные бруски. Впоследствии они удаляются и остаются пазы, которые при укладке готовых блоков заполняются раствором.
Это усиливает сцепку между ними, отчего фундамент становится прочнее. Теперь форма заполняется смесью и утрамбовывается. Во избежание растрескивания при высыхании конструкция накрывается плёнкой и в течение двух дней регулярно поливается водой, после чего опалубку можно разобрать.
Видео: Опалубка своими руками
Материалы
Опорные столбы могут выполняться из нескольких видов материалов.
Древесина
Это доступный и простой в монтаже материал, который, однако, имеет наименьшую несущую способность и непродолжительный срок службы. Такой вариант может применяться в качестве основы фундамента под небольшие террасы, временные постройки, дачные домики.
Оптимальным для деревянных столбов является диаметр 120-200 мм. Перед использованием опоры следует просушить, покрыть влагоотталкивающими и антисептическими пропитками. Это позволит увеличить срок службы столбов. В качестве гидроизоляционного материала применяют битумные мастики.
Кирпич
Большое распространение получили кирпичные столбы. Из них выкладываются мелкозаглубленные столбчатые основания квадратного сечения с шириной сторон 40-50 см.
Бетон
Бетонные элементы представляют собой монолитные или разборные основания на основе бетона, армированные стальными прутами. Стандартное сечение в этом случае равно 400 мм. Данный вариант подходит в качестве основы под капитальное строительство.
Трубы
Трубчатые элементы представляют собой металлические трубы, установленные в землю и залитые изнутри бетонным раствором. В качестве армирования используется арматура.
Технология монтажа фундаментных блоков
Что необходимо для проведения работ:
- лопата или экскаватор;
- песок, гравий, щебень;
- бетонные блоки;
- раствор;
- строительный уровень;
- кран.
Сначала проводится разметка участка, где будут проводиться строительные работы. Отмечают оси дома, места, где будут рыться траншеи и котлован, если предусмотрен цокольный этаж.
Рекомендуется осуществлять монтаж фундаментных блоков на глубину, превышающую глубину промерзания грунта. Таким образом, предстоит большой объем земляных работ, поэтому лучше задействовать экскаватор.
Чтобы можно было правильно установить блоки, надо обязательно делать ручную зачистку основания фундамента. На дно траншеи насыпают не менее 10 см щебня или песчано-гравийной смеси, все поливается водой и трамбуется.
https://youtube.com/watch?v=-C7gskolX1w
Обязательно надо следить за соблюдением прямоугольности конструкции. Это выполняется путем промера диагоналей. Выставляют маяки для установки угловых подушек. Если планируется устройство монолитной подошвы, то под основание надо уложить 10 см слой бетона, он будет препятствовать утечке бетонного молочка при заливке основания.
С использованием крана раскладывают подушки, сначала угловые, а затем все остальные. После этого переходят к монтажу, перевязка вертикальных и горизонтальных швов является обязательной. Высота блоков выбирается в зависимости от глубины заложения фундамента.
Обязательно надо учитывать расположение всех технологических отверстий, лучше их делать в стыках конструкции, а если высота блоков этого не позволяет, то либо в них делают отверстия, либо оставляют место, которое затем заполняют бетоном или кирпичной кладкой.
После того как высохнут швы, вся высота блоков фундамента покрывается обмазочной гидроизоляцией, а для достижения максимального эффекта используют еще и рулонные материалы. После проведения окончательного монтажа фундаментных блоков проводится засыпка оставшейся траншеи песком, его засыпают слоями и тщательно трамбуют.
https://youtube.com/watch?v=Q3PhFEjwoTM
Фундамент является основой всего здания, и его стоимость составляет 25-45% от стоимости архитектурной части дома.
Как укладывать ФБС
В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.
После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.
При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения
Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.
Как подобрать размеры блоков ФБС
Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.
Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.
Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)
Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.
Раствор для кладки ФБС
Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:
- на 1 часть цемента М300 берут 2,5 части песка;
- на 1 часть цемента М400 песка идет уже 3 части;
- при использовании М500 песка досыпают 4 части.
Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.
https://youtube.com/watch?v=mQwAA-mRjo4
Как сделать фундамент из блоков ФБС
Классификация материала
Рекомендации по хранению и перевозке
Проектирование дома
Преимущества и недостатки ФБС
Как выполнить монтажные работы
- Делаем разметку
- Траншея или котлован
- Устройство подошвы
- Как правильно производить кладку
- Дополнительные меры
Каждому дому, даже не очень большому, необходима опора, без которой он осядет, уйдет в землю под воздействием собственной массы, либо разрушится из-за перемещений грунта, который всегда находится в движении, если, конечно, здание не стоит на гигантской каменной плите. Основание сооружений, рассчитанных на круглогодичное проживание, сделанных из кирпича или тяжелых бревен, устраивается несколькими способами. Каждый из них обладает определенными преимуществами и недостатками. Ниже будет приведена пошаговая инструкция по возведению фундамента из блоков ФБС, а также дан сравнительный анализ, позволяющий его сопоставить с другими технологиями.
Разновидности бетонных блоков под фундамент по типу материала
Согласно ГОСТу фундаментные блоки могут быть изготовлены с использованием разного типа бетонной смеси. В зависимости от этого существуют разные виды продукции. Цементные, бетонные и железобетонные изделия выполняются преимущественно из тяжелых марок бетона, что способствует созданию блоков с максимальной плотностью, которые характеризуются высокой несущей способностью. Основания и конструкции, созданные из данного типа фундаментных блоков, отличаются надежностью и долговечностью.
Силикатные фундаментные блоки производят из бетона на основе силиката с добавлением доменного шлака
Важно! Для придания блокам дополнительной прочности в готовый раствор добавляется крошка из базальта или гранита. Производство силикатных фундаментных блоков напоминает технологию изготовления кирпича
В качестве рабочего раствора используется бетон на основе силиката, причем количество цемента высоких марок не должно превышать 14% от общего объема. Для набора достаточной прочности замес нагревается до определенной температуры, после чего подвергается медленному охлаждению. Для повышения гидроизоляционных качеств при производстве силикатных изделий добавляется молотый доменный шлак
Производство силикатных фундаментных блоков напоминает технологию изготовления кирпича. В качестве рабочего раствора используется бетон на основе силиката, причем количество цемента высоких марок не должно превышать 14% от общего объема. Для набора достаточной прочности замес нагревается до определенной температуры, после чего подвергается медленному охлаждению. Для повышения гидроизоляционных качеств при производстве силикатных изделий добавляется молотый доменный шлак.
Статья по теме:
Железобетонные блоки: универсальный материал для возведения надежных строений
Отличительные черты изделий. Сфера использования. Разновидности блоков по типу, размеру и области применения. Порядок установки ж/б блоков.

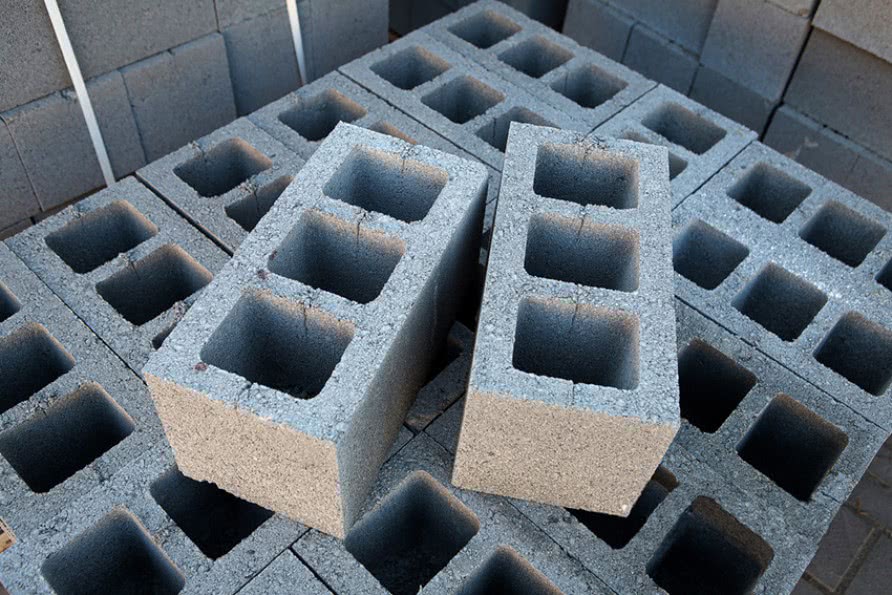

Керамзитобетонные фундаментные блоки содержат в своем составе керамзит, который расширяет набор прочности до 70%. Такой тип изделия относится к классу легких материалов. Это фундаментные блоки для ручной кладки.
