Виды, размеры и маркировка фундаментных блоков

Блоки для фундаментов

ГОСТ 13579 78: «Блоки стен подвалов» — является основным документом, регламентирующим производство сборных изделий из бетона, использующихся для строительства подвалов и технических подполий. Мы вкратце ознакомим вас с этим стандартом.

Согласно данному документу, производятся три конструктивных типа блоков:

Итак:

• Маркируются фундаментные блоки с помощью буквенно-цифрового обозначения, где заложены: тип блока; округлённый размер изделия, выраженный в дециметрах; и вид бетона, из которого он изготовлен.
• Например, изделие марки «ФБС 24.3.6 – Т» обозначает: сплошной блок размером 2380*300*580 мм, из тяжёлого бетона. Кстати, в производстве фундаментных блоков могут использоваться и лёгкие, и силикатные бетоны. В этом случае, в маркировке будет обозначена буква «Л» или «С».
• Прочность бетонов, используемых в изготовлении фундаментных блоков, должна чётко соответствовать определённым показателям. Для тяжёлых и лёгких бетонов это класс В3,5; для силикатного бетона – В12,5. В случае, когда прочность на сжатие отличается от указанных норм, фактическая цифра должна быть указана в маркировке перед литерой, обозначающей вид бетона.

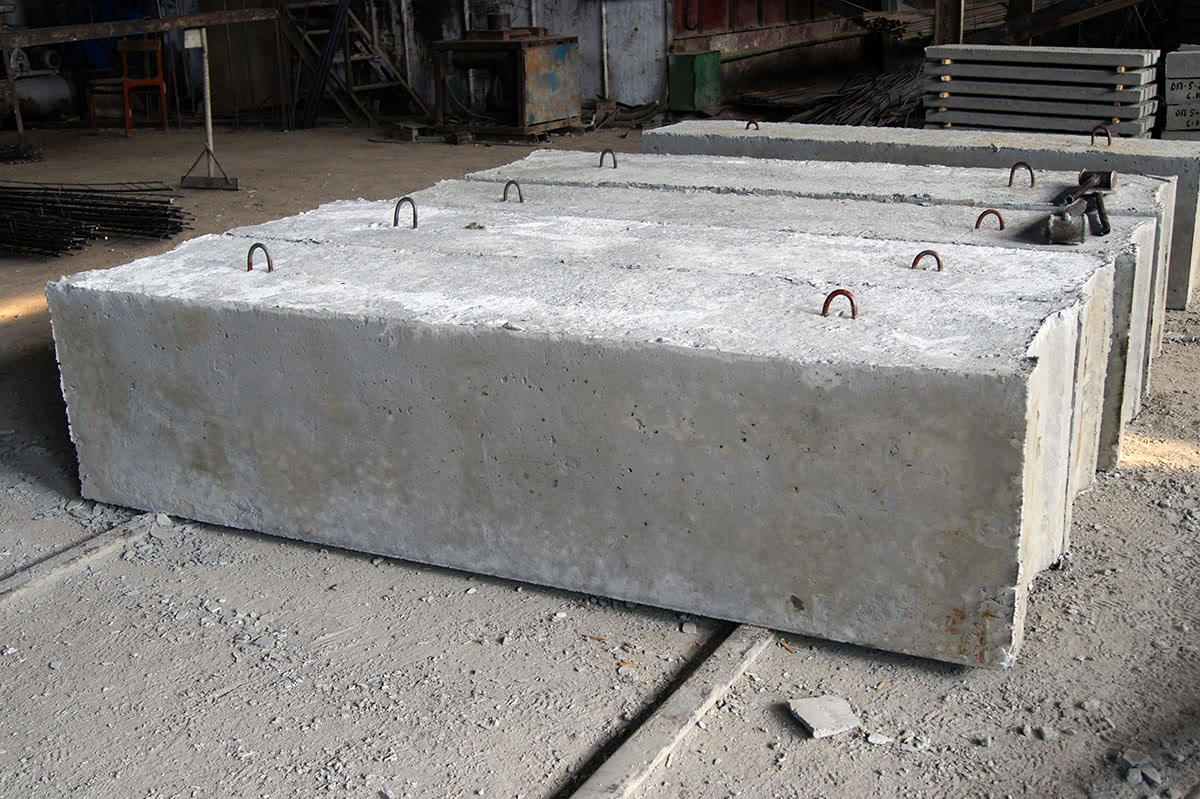

Маркировка и складирование блоков типа ФБС

Внутреннего армирования блоки ФБС не имеют. Из арматуры в них только монтажные петли, но и к ним предъявляются определённые требования. Арматура, применяемая для этой цели, должна быть не ниже класса 8АI, а сама петля иметь строго обозначенную конструкцию.

Монтажные петли располагаются в 30 см от торцов изделия, и могут быть как на его поверхности, так и спрятанными заподлицо в специальных выемках. Самые короткие блоки (длиной 880 мм), могут изготавливаться и без монтажных петель.

ТИПЫ И КОНСТРУКЦИЯ БЛОКОВ

1.1. Блоки подразделяются на три типа:

ФБВ — сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев;

ФБП — пустотные (с открытыми вниз пустотами).

1.2. Форма и размеры блоков должны соответствовать указанным на черт. 1 — 3 и в табл. 1.

Основные размеры блока, мм

А. Блоки шириной 300 мм

Б. Блоки шириной 400, 500 и 600 мм

1.3. Структура условного обозначения (марок) блоков следующая:

Пример условного обозначения блока типа ФБС, длиной 2380 мм, шириной 400 мм и высотой 580 мм, из тяжелого бетона:

ФБС24.4.6-Т ГОСТ 13579-78

То же, типа ФБВ, длиной 880 мм, шириной 400 мм и высотой 580 мм, из легкого бетона:

ФБВ9.4.6-Л ГОСТ 13579-78

То же, типа ФБП, длиной 2380 мм, шириной 500 мм и высотой 580 мм, из плотного силикатного бетона:

ФБП24.5.6 -С ГОСТ 13579-78

1.4. Марки и характеристики блоков из тяжелого бетона приведены в табл. 2, из легкого бетона — в табл. 3, из плотного силикатного бетона — в табл. 4.

При соответствующем обосновании допускается применение блоков из бетонов классов по прочности на сжатие, отличающихся от указанных в табл. 2 — 4. При этом во всех случаях класс бетона по прочности на сжатие должен приниматься не более В15 и не менее:

В3,5 — для блоков из тяжелого и легкого бетонов;

В12,5 — для блоков из плотного силикатного бетона.

Примечание. В условное обозначение блоков из бетонов классов по прочности на сжатие, отличающихся от указанных в табл. 2 — 4, следует вводить соответствующий цифровой индекс перед буквой, характеризующей вид бетона.

1.5. Расположение монтажных петель в блоках должно соответствовать указанному на черт. 1 — 3. Конструкции монтажных петель приведены в приложении.

Допускается устанавливать монтажные петли в блоках типа ФБС длиной 1180 и 2380 мм на расстоянии 300 мм от торцов блока и заподлицо с его верхней плоскостью.

1.3 — 1.5. (Измененная редакция, Изм. № 1).

Класс бетона по прочности на сжатие

Масса блока (справочная),т

Примечание. Масса блоков приведена для тяжелого бетона средней плотности 2400 кг/м 3 .

Класс бетона по прочности на сжатие

Масса блока (справочная),т

Примечание. Масса блоков, а также марка монтажных петель приведены для блоков из легкого бетона средней плотности 1800 кг/м 3 .

Класс бетона по прочности на сжатие

Масса блока (справочная), т

Примечание. Масса блоков, а также марки монтажных петель приведены для блоков из плотного силикатного бетона средней плотности 2000 кг/м 3 .

Табл. 2 — 4 (Измененная редакция, Изм. № 1).

При применении для подъема и монтажа блоков специальных захватных устройств допускается, по согласованию изготовителя с потребителем и проектной организацией, изготовление блоков без монтажных петель.

Технические характеристики ФБС

Для производства камней применяют бетонный раствор, плотность которого составляет 1 800 – 2 400 кг на кубометр. Категория растворной смеси блоков фбс по прочности для определенных марок бетона составляет:

• более В7.5 – бетон М100;
• не ниже В12.5 – М150;
• тяжелые бетоны – В3.5 (М50) – В15 (М200).

Устойчивость к низким температурам блочных камней в соответствии с требованиями ГОСТов должна составлять более пятидесяти циклов «замораживания – оттаивания», показатель влагостойкости – W2.

При обозначении типа фундаментного блока указываются его параметры в «дм», округление выполняется в сторону увеличения. Кроме габаритов фбс, маркировкой блоков фбс предусмотрено обозначение типа бетонного материала:

• «Т» – тяжелый;
• «П» – керамзитовый (с пористым основанием);
• «С» – силикатный.

Например, блок промаркирован ФБС-24-4-6 т. – это означает, что размеры блока равны 2 380 на 400 на 580 мм, в приготовлении задействовали раствор тяжелой марки. Камень маркируется и иными способами: 24-4-6т; 24.4.6т; 24 4 6т.

Масса блоков согласно ГОСТу начинается о 260 кг. Это означает, что при строительстве для такого материала придется привлекать специальную технику. Для строительства жилых объектов предпочитают использовать малые фундаментные блоки, толщина которых составляет 0.6 метра. Вес такого востребованного материала – 1 960 кг.

При изготовлении технические характеристики блоков фбс подразумевают допустимые погрешности от размерных стандартов: по длине – не более 1.3 см, по ширине и высоте – до 0.8 см, по вырезу – до 0.5 см.

Перед покупкой опорных бетонных блоков в обязательном порядке проверяется соответствие массы и размерных параметров. Когда вес ниже, чем обозначено на маркировке «Т», в блоках имеются пустотные участки, бетон плохо уплотнялся, что окажет негативное влияние на его прочность. Подобные камни для создания фундамента из бетонных блоков приобретать не рекомендуется. Фундаментные блоки, отлитые своими руками кустарным способом, в большинстве случаев не будут соответствовать технологии производства фбс, и применение может создать непредсказуемые последствия.

На этапе изготовления фундаментных блоков предусматривается устройство специальных металлических проушин, расположенных сверху. Используются для этого сталь либо периодический металлопрофиль. По мере надобности есть возможность заказа маленьких фундаментных блоков без имеющих петель для монтажа. Их стандартные размеры определены ГОСТом.

Поверхность блоков может предусматривать применение отделочных материалов. Такая особенность присуща определенным видам ФБС. Остальные виды фундаментных блоков отличаются гладкостью поверхности, отсутствием трещин.

На заводах выпускают блочный материал под маркировкой ФБП. Он имеет пустотные участки, открытые к нижней части. Есть еще вариант блочного камня ФБВ. Это означает, что в материале предусмотрены вырезы под укладку коммуникационных линий.

Виды фундаментных блоков

Чаще всего на практике применяются фундаментные блоки типов ФБС и ФЛ:

• Требования к производству блоков ФЛ определены в ГОСТ 13580 85 на ленточный фундамент. Они используются для монтажа оснований под ленточные фундаменты, отличаются трапециевидным сечением, что позволяет получить большую площадь опоры конструкции на грунт.
• Блоки ФБС используются для монтажа основной конструкции фундамента. Они позволяют ускорить строительство, но для монтажа потребуется применение подъемной техники.

Все фундаментные блоки изготавливаются из тяжелых бетонов, при этом предусмотрено обязательное армирование конструкции. Соблюдение всех технологических нюансов технологии возможно только в заводских условиях.

Нередко бетонные блоки небольшого размера применяются при монтаже столбчатых фундаментов. При этом могут применяться элементы из различных типов бетона, и требования к ним определяются соответствующими нормативными документами.

Блоки ФЛ

Данные блоки еще называют фундаментными подушками, а все основные конструктивные требования (в части габаритов, устойчивости к нагрузке) определяет ГОСТ на размеры на ленточный фундамент, ведь во многом от габаритов и зависит работоспособность всей конструкции.

Блок имеет расширенное основание, существующий ГОСТ предполагает выпуск элементов со следующими типовыми размерами:

• Длина — 780; 1180 и 2380 мм, благодаря этому существует возможность монтажа, не прибегая к подгонке по этому размеру.
• Ширина — данный ряд более обширен, в него входит 10 значений от 600 до 3200 мм. На выбор плиты по данному параметру оказывают влияние конструктивные особенности фундамента и предполагаемая нагрузка.
• Высота — 300 и 500 мм, эти размеры считаются основными типовыми.

Фундаментные подушки или плиты используются при строительстве загородных домов, коттеджей, других типов помещений. Они незаменимы при устройстве цокольных помещений и подвалов.

Блоки ФБС

Существует несколько модификаций фундаментных блоков.

Все блоки данного класса изготовлены из тяжелых марок бетона, они должны отвечать требованиям ГОСТ на основания и фундаменты.

Существует целый ряд типоразмеров, позволяющих возвести конструкцию с различной несущей способностью:

• По высоте отличают два основных стандарта — 280 и 580 мм.
• По ширине блоки делят на следующие виды — от 300 до 600 мм (с шагом 100 мм).
• По длине так же разделяются на целые и доборные элементы (880; 1180 и 2380 мм).

Несмотря на это при монтаже достаточно часто приходится ломать блоки на более мелкие элементы (по длине), для этого применяют различные способы и технологии.

Описание фундаментного блока

Изделие сегодня пользуется большой востребованностью при возведении зданий жилого или промышленного назначения.

И это не удивительно, так как этот строительный материал обладает следующими достоинствами:

1. Строительные работы происходят быстро, причем на качество это никак не влияет. При строительстве фундамента способом заливки бетона в опалубку необходимо ждать 4 недели, чтобы конструкция набрала необходимую прочность.
2. Все размеры стандартизированы. Это позволяет точно рассчитать необходимое количество материала.
3. Нет необходимости в покупке дополнительного материала. Теперь можно позабыть про доски для опалубки, добавки против замерзания и схватывания бетона.
4. Подбирать блоки можно с учетом заданных характеристик – стойкость к воде, морозу и агрессивным жидкостям.
5. Длительный срок эксплуатации. Если произвести правильный монтаж и соблюдать условия эксплуатации, то выполненные конструкции смогут прослужить вам около 100 лет.

На видео- фундаментные блоки:

Их производят из бетона В12,5 М150. Стойкость к морозу и воде бетона назначается с учетом режима эксплуатации конструкции и условий климата. Если на участке имеются кислотные или щелочные почвы, то нужно правильно подобрать тип бетона. В таком случае предстоит использовать блоки со щебнем. Это придаст изделию стойкость к кислотному влиянию.

Что касается морозостойкости, то этот критерий очень важен для России. Фундаментные блоки изготовлены так, что они способны выдержать некоторое количество циклов разморозки и заморозки. Чтобы повысить этот показатель, в раствор необходимо добавить различные присадки.

А вот какая марка бетона необходима для фундамента двухэтажного дома, рассказывается в данной статье.

Габаритные характеристики сплошных фундаментных блоков

Один из основных параметров блоков ФБС – их габариты. Указанные конструкционные единицы классифицируются по заданной длине, ширине и высоте. Данные величины особо учитываются при выборе этих элементов. Ведь они должны безупречно подходить под определенное сооружение, выполняя свое главное предназначение – равномерно распределять механические нагрузки всего здания, приходящиеся на его основание.

Размеры блоков ФБС.

Именно от расчетной нагрузки объекта на фундамент и зависит, какого размера блоки необходимо подбирать

Причем точное соответствие их габаритов суммарной массе сооружения крайне важно. Например, использование блоков меньшего, чем положено по рассчитанному стандарту, размера чревато тем, что в будущем построенное на таком фундаменте здание, скорее всего, очень сложно будет нормально и безопасно эксплуатировать

На сегодняшний день основными типоразмерами блоков ФБС считаются такие параметры:

• длина блока – 900 мм, 1200 мм, 2400 мм;
• ширина блока – 300 мм, 400 мм, 500 мм, 600 мм;
• высота блока – 600 мм (некоторые производители предлагают соответствующую продукцию высотой 300 мм).

Ленточный фундамент фбс: особенности монтажа фундаментных блоков

Процесс монтажа блоков под фундамент не требует особых знаний и специальных навыков

Для получения хорошего результата важно строго соблюдать последовательность выполнения действий, которые осуществляются в три этапа

Первый этап заключается в проведении расчета количества элементов, необходимых для возведения фундамента. Для этого определяется объем постройки, полученное значение следует разделить на объем одного блока. Второй этап состоит в подготовке основания. Блоки следует укладывать на песчаную подушку толщиной 50-100 мм, предварительно выровненную и утрамбованную. Длина и ширина основания должны быть больше на 25-30 см, чем размеры планируемой постройки. Далее выполняется разбивка участка по осям при помощи строительных отвесов и уровня.

Заключительным этапом является непосредственно укладка ФБС блоков с помощью грузоподъемного механизма. Предварительно устанавливаются блоки-маяки на углах, пересечениях и перемычках фундамента. Нивелиром проверяется совпадение верхних плоскостей маяков, между которыми следует натянуть шнур. По нему выставляются остальные элементы первого ряда. Между блоками, согласно проекту, необходимо оставить зазоры для прохождения инженерных коммуникаций.

Еще на стадии проектирования стоит позаботиться о закупке блоков с большими показателями длины.Обратите внимание! Перед монтажом блоки следует очистить от возможного загрязнения и смочить водой. От правильности монтажа первого ряда блоков будет зависеть геометрия всего фундамента

Точность укладки контролируется нивелиром. Элементы конструкции поправляются ломом. Следующий ряд возводится по принципу кирпичной кладки. Между рядами предусматривается слой цементного раствора, который уплотняется штыковой лопатой. Высота фундамента обычно составляет 5 рядов изделий

От правильности монтажа первого ряда блоков будет зависеть геометрия всего фундамента. Точность укладки контролируется нивелиром. Элементы конструкции поправляются ломом. Следующий ряд возводится по принципу кирпичной кладки. Между рядами предусматривается слой цементного раствора, который уплотняется штыковой лопатой. Высота фундамента обычно составляет 5 рядов изделий.

Обратите внимание! Нельзя устанавливать блоки на покрытое водой или снегом основание. При строительстве небольших сооружений на дачном участке можно использовать фундаментные блоки б/у размером 400х600х200 мм

И цена за штуку изделия составит всего 300 руб

При строительстве небольших сооружений на дачном участке можно использовать фундаментные блоки б/у размером 400х600х200 мм. И цена за штуку изделия составит всего 300 руб.

Обустройство основания включает в себя комплекс мероприятий, от правильной реализации которых зависит быстрота и качество укладки блоков ФСБ.

Использование ФБС блоков при строительстве фундаментов и других объектов позволяет существенно ускорить процесс. Правильный выбор размера изделия и соблюдение последовательности монтажа станут залогом создания прочной, надежной и долговечной конструкции.

Плюсы фундаментных элементов

Следует выделить несколько основных преимуществ фундаментных изделий, которые объясняют популярность их использования:

• Снижение временных затрат на монтаж фундамента. Во время возведения основания с использованием блоков не понадобится заливать бетонный раствор в опалубку, а также ждать набора прочности материала.
• Стандартные габариты. Благодаря тому, что фундаментные блоки изготавливаются определенных размеров, можно подсчитать, сколько понадобится элементов для возведения основания.
• Нет необходимости приобретать дорогие расходники.
• Материал можно выбирать в соответствии с техническими данными.
• Долгий срок службы. Если провести правильный монтаж блоков и соблюдать условия эксплуатации изделий, такие конструкции прослужат не менее 100 лет.

Такие преимущества обеспечивают надежность и долговечность фундаментных блоков.

Маркировка блоков для фундамента

Блоки ФБС производятся в соответствии с нормами ГОСТ, поэтому имеют условные обозначения, указывающие на размеры и технические характеристики продукции. Для маркировки используются числовые и буквенные обозначения.

• Ф — железобетонные и бетонные из тяжелого бетона под колонны (так называемого стаканного типа);
• ФЛ — железобетонные из тяжелого бетона для устройства ленточных фундаментов;
• ФБС — бетонные сплошные неармированные для устройства стен подвалов, технических подполий и фундаментов;
• БФ — железобетонные ленточные из тяжелого бетона для возведения наружных и внутренних стен зданий промышленных и сельскохозяйственных предприятий;
• ФР — железобетонные из тяжелого бетона под трехшарнирные рамы;
• ФБП — фундаментные бетонные пустотные.

Последний пункт вариативный, изменяется в зависимости от типа сырья. В частности, может применяться маркировка «П» и «С» для керамзитного и силикатного бетона соответственно.

Нужно уточнить, что в условных обозначениях размеры блока указаны в дециметрах и округлены для удобства восприятия.

Размеры фундаментного блока ФЛ, маркировка

Согласно государственному стандарту 13580 85, ФЛ плиты имеют специальную маркировку, в которой отражаются их основные параметры. Например, это размер, бетон из которого изготовлен блок, наименование .

Теперь рассмотрим по порядку, что означает каждая из цифр и букв в маркировке ФЛ изделия. Допустим, имеется бетонная подушка с маркировкой ФЛ10.24-2.

Буквы ФЛ означают, что это блок фундамента ленточный. Далее идет значение его ширины и длины в дециметрах, т. е. представленная маркировка означает, что изделие имеет ширину 10 дециметров (или 1 метр) и длину 24 дециметра (2 метра 40 сантиметров).

Далее идет цифра 2 — она означает к какой группе по максимальной несущей способности относится изделие. Всего групп четыре:

• Первая группа — до 1,5 кгс/см2;
• Вторая — до 2,5 кгс/см2;
• Третья — до 3,5 кгс/см2;
• Четвертая — до 4,5 кгс/см2.

• «П» — пониженная проницаемость;
• «Н» — нормальная;
• «О» — обозначает изделие с особо низкой проницаемостью.

Рассмотрев подробнее маркировку изделия можно понять, что в ней зашифрована только полезная информация, которая позволяет определить характеристики материала даже при условии отсутствия на него документации.

ФЛ (фундаментная подушка) размеры гост

Сколько весит бетонный блок

Сколько весит блок, зависит от плотности материала и размеров рассматриваемого изделия. Также наблюдается с увеличением массы повышение прочностных показателей. Например, в сводной таблице представлены технические сведения керамзитоблоков (вес для 1 шт.):

Вес керамзитобетонного блока с пустотами или щелями зависит не только от технических характеристик используемого бетонного раствора. Дополнительно пустотные образцы делят на 5 подвидов по количеству отверстий различной формы (круглые, квадратные). Их может быть 2, 3, 4, 7 или 8 штук. Последние активно используются для строительства хозблока или гаражей. Отдельно такие блоки могут весить порядка 10-15 кг. Для сравнения – масса полнотелого образца превышает 16-20 кг.

Показатели плотности и веса керамзитного блока 400х200х200 мм (390*190*188 мм) приводятся усредненные. Они актуальны для изделий, которые прошли сушку в заводских условиях. По факту пористые образцы на строительной площадке содержат то или иное количество влаги, что увеличивает исходные значения.

Также на то, сколько весит керамзитный блок, оказывает влияние добросовестность производителя. Нередко с целью удешевления продукции в составе керамзит частично замещается шлаками или щебневым отсевом. В результате масса превышает стандартные показатели, а прочность, теплопроводность и качество в целом уступают заявленным.

Образец восьмипустотного керамзитоблокаИсточник oldi-stroy.ru

Фундаментные блоки сплошного сечения (ФБС) в зависимости от типа используемого раствора имеют такие справочные показатели:

• тяжелый – 1,05-1,4 тонны;
• силикатный – 0,88-1,17 т.;
• керамзитобетон – 0,79-1,05 т.

В таблице рассмотрены параметры веса ФБС с учетом размеров:

Многие мастера, чтобы исключить использование бракованных изделий, перепроверяют информацию в сопроводительных документах на предмет соответствия стандартам. Например, планируется возвести фундамент на бетонных блоках размером 2400*500*600 мм. Производитель указал, что кубометр продукции весит 2,5 тонны. То есть плотность строительного материала будет равна 2,4*0,5*0,6*2500=1800 кг/куб.м. Этот результат соответствует минимальному показателю по стандартам, что говорит о хорошем качестве выбранных изделий.

По аналогии можно определить качество по весу керамзитоблока 400*200*200 мм. Некоторые специалисты ограничиваются визуальным осмотром. Состав таких образцов входит порядка 10% цемента и воды, 30% песка и почти половина объема приходится на керамзитовый наполнитель фракцией до 10 мм. Последнее хорошо видно невооруженным взглядом. Если изделия весят больше приемлемого, значит в рецептуру были внесены изменения. Например, увеличена доля цемента или песка, керамзит в той или иной степени замещен щебневым отсевом, кирпичной крошкой либо доломитом.

Видео описание

В этом видео специалист рассматривает ошибки строителей по использованию фундаментных блоков типа ФБС при возведении частных объектов:

Коротко о главном

Для возведения фундамента, стен подвального или цокольного помещения по технологии допустимо использование готовых бетонных блочных изделий.

Изготавливаются фундаментные блоки плотностью не менее 1800 кг/куб.м из тяжелого и среднего бетона.

Производство изделий регламентируется действующими стандартами, в которых прописаны требования к растворам, размерам и техническим характеристикам.

В сопроводительной документации производитель должен указывать точные размеры, массу кубометра продукции либо точный вес отдельного образца.

Зная указанные значения можно проверить соответствие блоков на предмет качества – достаточно перемножить значения и получить плотность строительного материала.

Купить фбс в Москве

Компания торговый дом Объединение ССК предлагает купить ФБС и фундаментные плиты от лучших российских производителей:

• ЖБИ Тула;
• ЖБИ Рязань 2;
• ЖБИ Ржев;
• ЖБИ Дмитров;
• ЖБИ Вязьма;
• ЖБИ Воскресенск 1;
• ЖБИ Наро-Фоминск;
• ЖБИ Владимир;
• и ЖБИ Рязань 3 с доставкой.

На строительном рынке вы найдете большое количество производителей и ассортимент ЖБИ очень широк, именно поэтому у многих застройщиков бывают трудности с выбором. Если у вас возникли вопросы или трудности по выбору железобетонных изделий, то вы всегда можете обратиться к нашим специалистам за профессиональной консультацией.

Купить фундаментные блоки

.

Зимой цены на все строительные материалы падает до минимальной. Спешите купить фундаментные плиты выгоднее всего. Встретили еще меньшую стоимость? Сообщите нашему менеджеру и только для вас мы сделаем скидку на железобетонные изделия. Сомневаетесь в выборе? Приглашаем вас к нам в шоу-рум, который оборудован в нашем офисе между метро Алексеевская и Рижская. Самая демократичная цена и высшее качество только у нас. С нетерпением ждем ваших звонков!

ПРАВИЛА ПРИЕМКИ

3.1. Приемку блоков следует проводить партиями в соответствии с требованиями ГОСТ 13015 и настоящего стандарта.

3.2. Приемку блоков по морозостойкости и водонепроницаемости бетона, отпускной влажности керамзитобетона, а также по водопоглощению бетона блоков, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует проводить по результатам периодических испытаний.

3.3. Испытания бетона на водонепроницаемость и водопоглощение блоков, к которым предъявляют эти требования, следует проводить не реже одного раза в 3 мес.

3.4. Отпускную влажность керамзитобетона следует контролировать не реже одного раза в месяц по результатам испытания проб, отобранных из трех готовых блоков.Оценку фактической отпускной влажности следует проводить по результатам проверки каждого контролируемого блока по среднему значению влажности отобранных из него проб.

3.5. Приемку блоков по показателям прочности бетона (классу бетона по прочности на сжатие и отпускной прочности), соответствия монтажных петель требованиям настоящего стандарта, точности геометрических параметров, ширины раскрытия технологических трещин и категории бетонной поверхности блоков следует проводить по результатам приемосдаточных испытаний.

3.6. Приемку блоков по показателям точности геометрических параметров, категории бетонной поверхности и ширины раскрытия технологических трещин следует осуществлять по результатам одноступенчатого выборочного контроля.

3.7. Приемку блоков по наличию монтажных петель, правильности нанесения маркировочных надписей и знаков следует проводить путем сплошного контроля с отбраковкой блоков, имеющих дефекты по указанным показателям.Разд.3. (Измененная редакция, Изм. N 1).

Предлагаем ознакомиться: Размеры арматурных каркасов для фундамента

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Материалы, применяемые для приготовления бетона, должны обеспечивать выполнение технических требований, установленных настоящим стандартом, и соответствовать действующим стандартам или техническим условиям на эти материалы.

2.2. Фактическая прочность бетона блоков (в проектном возрасте и отпускная) должна соответствовать требуемой, назначаемой по ГОСТ 18105 в зависимости от нормируемой прочности бетона, указанной в проектной документации на здание или сооружение, и от показателя фактической однородности прочности бетона.

(Измененная редакция, Изм. № 1).

2.3. Морозостойкость и водонепроницаемость бетона должны назначаться в проекте в зависимости от режима эксплуатации конструкций и климатических условий района строительства согласно СНиП 2.03.01 — для тяжелого бетона и легкого бетонов и СНиП 2.03.02 — для плотного силикатного бетона.

2.4. Бетон, а также материалы для приготовления бетона блоков, предназначенных для применения в условиях воздействия агрессивной среды, должны удовлетворять требованиям СНиП 2.03.11. а также дополнительным требованиям СНиП 2.03.02 для блоков из плотного силикатного бетона.

2.5. Классы бетона по прочности на сжатие, марки бетона по морозостойкости и водонепроницаемости, а при необходимости и требования к бетону и материалам для его приготовления (см. п. 2.4), должны соответствовать проектным, указываемым в заказах на изготовление блоков.

2.6. Поставку блоков потребителю следует производить после достижения бетоном требуемой отпускной прочности (см. п. 2.2 ).

2.7. Значение нормируемой отпускной прочности бетона блоков (в процентах от класса по прочности на сжатие) следует принимать равным:

50 — для тяжелого бетона и легкого бетона класса В12,5 и выше;

70 — для тяжелого бетона класса В10 и ниже;

80 — для легкого бетона класса В10 и ниже;

100 — для плотного силикатного бетона.

При поставке блоков в холодный период года допускается повышать нормируемую отпускную прочность бетона, но не более значений (в процентах от класса по прочности на сжатие):

70 — для бетона класса В12,5 и выше;

90 — для бетона класса В10 и ниже.

Значение нормируемой отпускной прочности бетона следует принимать по проектной документации на конкретное здание или сооружение в соответствии с требованиями ГОСТ 13015.0.

Поставку блоков с отпускной прочностью бетона ниже прочности, соответствующей его классу по прочности на сжатие, производят при условии, если изготовитель гарантирует достижение бетоном блоков требуемой прочности в проектном возрасте, определяемой по результатам испытания контрольных образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях согласно ГОСТ 18105.

2.5 — 2.7. (Измененная редакция, Изм. № 1).

2.8. При отпуске блоков потребителю влажность легкого бетона не должна быть более 12 %.

(Измененная редакция, Изм. № 1).

2.9. Монтажные петли блоков следует изготовляться из стержневой горячекатаной арматуры гладкой класса А-I марок ВСт3пс2 и ВСт3сп2 или периодического профиля Аc-II, марки 10ГТ по ГОСТ 5781.

Арматуру из стали марки ВСт3пс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа блоков при температуре ниже минус 40° С.

2.10. Отклонения проектных размеров блоков не должны превышать, мм:

по ширине и высоте 8

по размерам вырезов 5

2.11. Отклонение от прямолинейности профиля поверхностей блока не должно превышать 3 мм на всей длине и ширине блока.

2.12. Устанавливаются следующие категории бетонной поверхности блоков:

А3 — лицевой, предназначенной под окраску;

А5 — лицевой, предназначенной под отделку керамическими плитками, укладываемыми по слою раствора;

А6 — лицевой, неотделываемой;

А7 — нелицевой, не видимой в условиях эксплуатации.

Требования к качеству поверхностей блоков — по ГОСТ 13015.0.

(Измененная редакция, Изм. № 1).

2.13. (Исключен, Изм. № 1).

2.14. В бетоне блоков, принимаемых согласно разд. 3, не допускаются трещины, за исключением местных поверхностных усадочных, ширина которых не должна превышать 0,1 мм в блоках из тяжелого и плотного силикатного бетонов и 0,2 мм — в блоках из легкого бетона.

(Измененная редакция, Изм. № 1).

2.15. Монтажные петли должны быть очищены от наплавов бетона.

Похожие записи:

Руководство по правильной пайке труб из полипропилена Естественная вентиляция в частном доме Из какого материала и какую ванну лучше выбрать? обзор предложений на рынке сантехники Проточный и магистральный фильтр для воды: разновидности и модели Ножки для чугунной ванны. как выбрать и правильно установить? В какой пропорции разводить плиточный клей
