Лестница гусиный шаг своими руками пошаговая инструкция

Лестница утиный шаг: это практично

Современные производители готовы представить своим потребителям огромный ассортимент лестниц, которые отвечают всем требованиям покупателя. Вариантов просто не счесть. Среди них:

  1. Прямые;
  2. Криволинейные;
  3. Поворотные;
  4. Винтовые;
  5. Комбинированные;
  6. Забежные.

Одной из самых удивительных является лестница «утиный шаг». Своё название «утиный шаг» она приобрела благодаря оригинальной форме ступеней (смотрите фото), каждая из которых представляет собой букву Г. Такая форма оказывает влияние на динамику восхождения по ней.

Лестница «утиный шаг» в доме

Компактность лестницы позволяет использовать эту конструкцию даже в небольшом дачном домике. Дети, безусловно, будут в восторге, если в детскую комнату будет вести именно такая лестница.

Эксплуатация удобна, однако требует соблюдения мер предосторожности. Эта лестница «утиный шаг» имеет две составляющие – ступени и тетивы – несущие балки, к которым крепятся ступени. Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень

А градусная мера угла наклона составляет около 70 градусов. Такая конструкция будет наиболее актуальной в помещениях с небольшой площадью, тем более что сделать её своими руками не составит большого труда

Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень. А градусная мера угла наклона составляет около 70 градусов. Такая конструкция будет наиболее актуальной в помещениях с небольшой площадью, тем более что сделать её своими руками не составит большого труда

Эта лестница «утиный шаг» имеет две составляющие – ступени и тетивы – несущие балки, к которым крепятся ступени. Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень. А градусная мера угла наклона составляет около 70 градусов. Такая конструкция будет наиболее актуальной в помещениях с небольшой площадью, тем более что сделать её своими руками не составит большого труда.

Некоторые нюансы использования лестницы «утиный шаг»

Подъём или спуск человека по лестнице подразумевает под собой надёжную опору для одной ноги, поэтому ширина проступи одной стороны ступени должна быть достаточно широкой и комфортной.

Такой вид проступи позволяет сэкономить пространство, что создаёт дополнительные возможности её использования.

Удачный проект такой лестничной конструкции (фото) во многом зависит от первой ступени

Стоит обратить внимание на тот факт, что поворот лестницы должен смотреть в противоположном направлении от ноги, на которую производится опора

Самостоятельное изготовление лестницы «утиный шаг»

  1. Подбор тетив – это первоначальный этап изготовления конструкции. Лучшим вариантом станут доски из сосны не менее 40 мм толщиной. Под несущие балки необходима доска шириной 15 см, так будет удобнее крепить ступени к тетивам. Длина таких досок высчитывается следующим образом: высоту поделить на синус предполагаемого угла наклона.
  2. Для ширины проступи наиболее оптимальным считается размер в пределах 25 см при 65 градусном наклоне. Цельный массив для ступени предпочтительней, но в случае отсутствия широкой доски можно применить метод склеивания ПВА-Моментом.
  3. Рассмотрим такой пример: вы имеете доску, ширина которой составляет 150 мм, но для необходимой проступи требуется 225 мм. Для этого нужно воспользоваться циркулярной пилой и распустить часть досок пополам, после чего доработать вручную. Каждая ступень будет состоять из двух деталей: доска имеющейся ширины с фиксированной длиной и элемент, дополняющий цельную часть. Чтобы добиться более надёжного соединения доски скрепляют шурупами.
  4. Обработанные при помощи рубанка торцы двух соединяемых деталей подготавливают следующим образом: в маленькой детали высверливаются отверстия с внешней стороны чуть больше 1 см, чтобы её диаметр совпадал с головкой шурупа. Затем наносят клей, соединяют элементы и вворачивают шурупы. А позже деревянными пробками скрывают отверстия.
  5. Чтобы прикрепить готовые ступени к несущим балкам своими руками используется тот же метод крепления шурупами. Только мест соединения должно быть не меньше двух.

Готовую лестницу для длительного срока службы следует обработать септиками и только после этого покрасить, как показано на видео. Желательно использовать для предварительной обработки такие средства, которые способны сохранять фактуру древесины. И покраска после этого может не понадобиться.

https://youtube.com/watch?v=OknVRznPkSU

https://youtube.com/watch?v=zhnEnnkl_L8

Плюсы и минусы

Как и любая конструкция, лестница со ступенями, напоминающими утиные лапки, имеет свои преимущества и недостатки. Среди достоинств отмечают:

Компактность. Позволяет экономить пространство, так как занимает мало места в длину и ширину, за счет чего можно увеличить угол ее наклона.

Удобство. Создаются удобные по размеру ступени, при этом сохраняется обзор последующих ступеней.

Безопасность. Несмотря на необычную конфигурацию, при правильном конструировании является вполне безопасной для перемещения.

Оригинальность. Непривычные формы украсят любой тип интерьера, задавая помещению особый стиль.

Простота монтажа. Соорудить конструкцию несложно своими руками, обладая лишь элементарными навыками и знаниями в данной сфере.

Статья по теме: Как сделать винтовую лестницу своими руками: подготовка, проектирование и монтаж

Самодельная лестница ничем не уступает готовым модульным решениям

Если говорить о недостатках, то лестница с «утиными лапками» все же не так удобна, как конструкция с привычным прямым маршем и обычными ступенями. При подъеме или спуске требуется внимательность, так как нарушение последовательности шага может привести к падению. Из явных минусов также выделяют тот факт, что поднять габаритные предметы мебели или интерьера по такому строению крайне затруднительно.

На видео: какой должна быть деревянная лестница.

Материалы для изготовления

Выпускаются различные варианты из нескольких видов материалов:

Дерево – лучше всего для такой конструкции подойдут породы твердого дерева: дуб или бук. Более дешевыми вариантами являются сосна и ель.

Металл – обычно применяется крашеная профильная сталь.

Стекло – полностью стеклянной конструкцию сделать невозможно. Но в комбинации с металлом или деревом она получается надежной и оригинальной.


Применение стекла

Комбинированные варианты материалов – обычно комбинируются опора из металла и ступеньки, выполненные из дерева. Возможен также вариант стеклянных ступеней с металлической опорой. Достаточно оригинально будет смотреться конструкция с деревянной опорой и металлическими ступенями.

https://youtube.com/watch?v=BNmrAo7hmTM

Примеры оформления пространства

Преимущества установки «гусиного шага»:

  • не требует большого пространства;
  • отвечает нормам безопасности;
  • оригинальный вид.

По таким лестницам неудобно переносить тяжелые и габаритные предметы. К менее комфортному перемещению, чем в обычных прямых маршах, можно со временем приспособиться, если соблюдать последовательность шага.

«Утиный шаг» может быть прямой, поворотной, криволинейной (закругленной по типу винтовой) формы.

В лестницах на моно- или двойном косоуре ступени монтируют поверх несущих балок.

Тетивы почти не используют, поскольку проступи, вставленные в пазы в торцах каркаса, теряют до 8 см и без того небольшой длины. Больцевые и другие бескаркасные конструкции — сложные в расчетах, поэтому их делают только на заказ.

Интересное расположение между двух стен.

Как рассчитать размеры лестницы

Параметры будущего воздвижения рассчитывают с учетом особенностей комнаты, где будет производиться постройка.

Сперва определяют размеры возведения: сколько нужно отступить от противолежащей стены, к какой именно зоне будет прилегать верхняя часть. Основываясь на полученных данных возможно вычислить, сколько понадобится ступеней сделать.

Ту часть, на которую будет ступать нога, необходимо сделать в два раза шире, чем более узкую. Опытные мастера считают толщину приступка, как 1/20 от ширины пролета. То есть, при ширине прохода 80 см толщина ступени составит 4 см. По тому же принципу высчитывают ширину проступей от ширины лестницы.


Стандартные параметры

Минимальное расстояние до головы поднимающегося или спускающегося делают от 2 м, иначе голова станет задевать перекрытие этажа.

Не следует делать слишком крутую конструкцию: пожилой человек или ребенок тоже, почти наверняка, будет проживать в данном месте и подобные наклоны создадут значительные неудобства.

Согласно требованиям безопасности, ступеньки располагают относительно друг друга на высоте от 25 до 35 см, что дает возможность на стадии составления чертежей получить точное количество опорных частей.

Необходимые формулы

Для расчета длины шага на лестнице, аналогичной длине шага по горизонтали, используют такую формулу:

2m+sz=60-65 см (среднее значение 62 см),

где:

  • sz – ширина ступени, ;
  • m – высота ступени, .

Соотношение между показателями m и sz зависит от функциональных особенностей лестницы.

Схема размеров лестницы.

Представленная формула является основной, хотя есть множество других формул, с помощью которых можно определить соотношение между параметрами sz и m (например, m+sz=46-50 см). Используя это соотношение и имея одну известную величину, можно узнать другую величину. К примеру, дистанция между двумя уровнями дает возможность определить для ступеней высоту m и с помощью формулы, указанной выше, дает возможность рассчитать ширину проступи sz. Нужно выбирать параметры, в наибольшей степени соответствующие основному предназначению лестницы.

Ее параметры возможно указывать с применением умножения или дроби, к примеру, 18/30 см или 18×30 см. В дроби в числителе указывается высота подступенка, а в знаменателе – проступь ступени. Во втором варианте в качестве множителя используется проступь, а множимое – высота подступенка.

Все формулы, описанные ранее, дают возможность определить связь параметров для приставных трапов и лестниц. Для приставных лестниц различных типов соотношение – 28/7, для вертикальных – 31,5/0. Следовательно, ступени всех вертикальных лестниц располагаются одна над другой, а приставные располагаются с незначительным наклоном.

Значения высоты и ширины ступеней важно высчитывать без ошибок и точно, так как даже мельчайшая погрешность при вычислении вызовет появление при наличии многих подступенков серьезных отклонений. Все подступенки в лестнице должны быть полностью идентичными по высоте. Удобство использования конструкции зависит в полной мере от корректного вычисления углов подъема и спуска

Порой сильно пологая лестница может быть в использовании весьма некомфортной. Далее представлен перечень известных соотношений подступенка и проступи, чтобы произвести

Удобство использования конструкции зависит в полной мере от корректного вычисления углов подъема и спуска. Порой сильно пологая лестница может быть в использовании весьма некомфортной. Далее представлен перечень известных соотношений подступенка и проступи, чтобы произвести .

Выбор материалов

Чаще всего лестница изготавливается из древесины, но при желании можно использовать другие материалы. Деревянная лестница хорошо смотрится визуально, а стоимость готовой конструкции сравнительно невысока. Кроме этого, дерево легко обрабатывается. При постройке лестницы не стоит выбирать древесину мягких пород, например, осину. Этот материал может не выдержать высокие нагрузки. Оптимальным выбором станут твердые породы — дуб, лиственница либо бук. Перед использованием древесину необходимо хорошо просушить. В материале не должно быть сучков.

Металлическая лестница имеет ряд преимуществ:

  • быстрота сборки;
  • способность выдержать большие нагрузки;
  • долговечность.

Однако для ее изготовления необходимо уметь пользоваться сваркой. В противном случае придется обратиться за помощью к специалистам. К этой конструкции относятся по-разному. Некоторые считают ее компактной и удобной в использовании, а другие недовольны особенностями эксплуатации. Чаще всего негативные мнения связаны с проблемой переноса по лестнице крупногабаритных предметов. Однако, если выполнить все необходимые расчеты, то недостатки конструкции будут нивелированы.

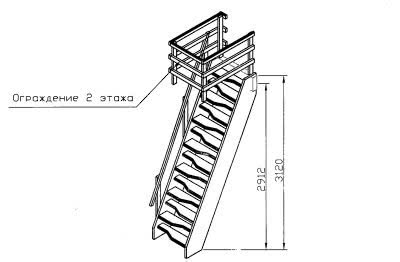

Чертеж лестницы Утиный шаг

Так как сама по себе конструкция лестницы такого типа неудобна, то необходимо принимать меры дополнительной безопасности. Например, чтобы избавить лестницу от скольжения, ступени покрываются специальным материалом, или стелют дополнительное покрытие. Сделать лестницу своими руками можно, используя готовый чертеж, а можно начертить самостоятельно. Если вы обладаете необходимыми навыками, то стоит начертить чертеж самостоятельно, тогда лестница получится максимально индивидуальной.

При расчете, вам необходимо использовать значения:

  • Расстояние от пола до второго этажа;
  • Высота ступеней;
  • Глубина ступеней в широкой и узкой частях;
  • Количество ступеней;
  • Длина лестничного полотна.

Все необходимы формулы для расчета можно найти в ГОСТе. Использовать их абсолютно безопасно и очень удобно. Высота подступенка по расчетам идеальна от 12 до 22 см, а глубина от 25 до 40 см. Данные приведены в таблице ГОСТа, максимально правильные параметры уже рассчитаны.

На чертеже можно увидеть, что конструкция лестницы состоит из нескольких элементов – тетивы и косоуров. На этих элементах держится вся конструкция. Нагрузка всей лестницы приходится на эти несущие элементы. Тетива обеспечивает экономию пространства.

Балясины и перила на лестнице такого типа, как Гусиный шаг, необходимы, так как спуск и подъем по такой лестнице сами по себе опасны, а отсутствие перил сделают передвижение просто невозможным.

Комплектующие: размеры и чертежи

Для сооружения лестницы этой конструкции достаточно небольших навыков по работе с древесиной. Как правило, работы выполняют на основании ранее созданных чертежей. В ходе работы недопустимо изменять детали, указанные в рабочей документации.


Вариант конфигурации.

Для создания чертежа необходимо тщательно снять размеры с того места, где она будет установлена и таким образом будет определена ширина лестницы. После этого необходимо определить угол, под которым она будет установлена, количество ступеней и длину пролета.

Также вы можете воспользоваться готовыми чертежами, представленными ниже.

https://youtube.com/watch?v=Z1QPhEtFb88

https://youtube.com/watch?v=d4T0RcJixo4

https://youtube.com/watch?v=Tk_Zrbj-410

Проектирование

Очень важно сделать правильный расчет – это заметно уменьшит риск возникновения дефектов или изъянов, которые встречаются у таких лестниц. Прежде чем делать чертеж, следует снять базовые размеры, правильно их посчитать

Цель планирования заключается в том, чтобы организовать ходовую полосу лестницы непрерывной, а проступи сделать одного размера. Зная расстояние между этажами, можно посчитать количество ступеней с учетом их толщины и правильно их распределить.

Например, расстояние между полом первого этажа и нижней точкой несущей балки второго – 3,2 метра. Планируем количество ступеней 18 штук. Тогда получается:

3,2 м (высота): 18 штук ступеней = 0,17777 м

Эта величина соответствует расстоянию между ступенями с учетом ширины доски, которая обычно составляет 3 см.

Пример расчёта

Допустим, что высота этажа равна 3 м.

Выбираем j=17 см

Количество ступеней: k = Н / j = 18

Так как верхняя степень совпадает с полом второго этажа, то принимаем количество ступеней равным 17. Глубина проступи 29 см, тогда е2 = 14,5 см и Е = k × е2 = 2,46 м.

Расчёт лестничного проема:

Примем толщину перекрытия равной 20 см. Тогда высота от пола до потолка будет равна 2,8 м. При проведении расчётов становится понятно, что начиная с пятой ступени проём должен оставаться открытым: 2,8 — 0,17х5= 1,95. Общая длина четырёх ступеней составляет 58 см. Поэтому размер проёма: Е1 = 2,46 – 0,58 = 1,88 м.

Толщина ступеней: 1/20х80=4 см.

Вывод: лестница шириной 80 см. с 17 ступенями. Глубина – переменная от 29 до 14,5 см. Толщина – 4 см. Высота ступеней – 17 см. Лестничный проём — 1,88 на 1 м. Теперь проверяем, отвечают ли эти данные условиям безопасности:

2j + е1 = 2×17 + 29 = 63 см

е1 – j = 29 — 17 = 12 см

е1 + j = 29 + 17 = 46 см

Чтобы уменьшить общую длину лестницы, можно прибегнуть к увеличению размера проступи до 25 см. Это может сделать подъём по лестнице менее комфортным, но зато значительно сэкономит место

Однако важно запомнить, что за крайние значения выходить не стоит, поскольку это повлияет на безопасность эксплуатации

Модульная лестница гусиный шаг

Приняв решение об установлении в доме такой лестницы, вы можете приобрести составляющие элементы в специализированных компаниях или изготовить их самостоятельно

Так или иначе, важно правильно рассчитать параметры будущей лестницы. Это поможет сделать ее удобной и безопасной.  Вы можете зять за основу одну из готовых схем

Конструкция обычно изготавливается из нескольких материалов. Если для ступени используются деревянные заготовки, то в качестве основы берётся металлический косоур. В принципе, возможна и комбинация с другими материалами, такими, например, как стекло или пластик.

Параметры ступенек

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

  • высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
  • длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
  • ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

  • 1÷1,2 метра – обеспечит комфортное передвижение;
  • 1,5 метра – высокий уровень комфорта;
  • 0,8÷1 метр может применяться для лестницы, установленной у стенки;
  • менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

  • h – высота ступеньки;
  • b – ширина проступи;
  • 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

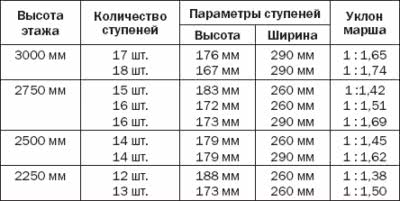

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

  • h = G × sin α= G × cos (90 – α);
  • b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

  • у бытовых лестниц угол варьируется от 30 до 45 градусов;
  • для пологих конструкций и пандусов – 30;
  • у приставных и крутых вариантов – 45÷75;
  • хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

  • D – длина горизонтальной проекции лестницы;
  • H – высота лестничного марша;
  • α – угол крутизны.

О чем речь

Лестницу «Гусиный шаг» называют «Мотыльковой», «Самба», «Танцующая», «Лестница монаха». Последнее связано с каменными подъемами в монастырях и храмах. В России раньше встречалось название «Чертова лестница».

Все названия связаны с особенностью конструкции: каждая ступень имеет «вырез» с одной половинки, из-за чего подъем происходит по диагонали, вразвалочку, как гусь. Помимо выреза ступени могут быть скошенными, будто повернутыми поочередно в разные стороны.

Чаще всего встречаются деревянные конструкции, так как из этого материала проще выпилить нужные углубления, а он сам отлично смотрится практически в любом интерьере. Также могут встречаться металлические, стеклянные или смешанные варианты.

Такая конструкция имеет как плюсы, так и минусы. Достоинствами являются:

  1. Компактность: это узкая конструкция, которая занимает мало место. Она помогает экономить 30-70% полезной площади, так как ее стандартная конструкция занимает всего 1,2 метра против стандартных 5-7 метров. Это связано с углом наклона и возможностью сильнее «наслаивать» ступени друг на друга, чем в обычном варианте;
  2. Удобство: подниматься по такой лестнице достаточно просто, так как для стопы остается удобный (по размеру) вырез;
  3. Безопасность: при соблюдении всех правил конструирования лестница полностью безопасна;
  4. Необычный вид: конструкция может стать изюминкой в любой комнате, она выглядит необычно и оригинально, хорошо смотрится во многих интерьерах;
  5. Простота: сделать лестницу с нуля доступно даже новичкам. Кроме того, на нее уйдет меньше материала.

Но и недостатки у лестницы тоже существуют. Некоторые из них прямо пересекаются с достоинствами:

  1. Конструкция менее удобна для подъема, чем обычные, а потому ее чаще устанавливают как вспомогательную: например, в подвал или на чердак, во временных домах;
  2. Большая травматичность: с такой лестницы проще упасть, если нарушить шаг. Особенно не рекомендуется устанавливать ее по маршруту передвижения маленьких детей или пожилых людей, а также людей, испытывающих сложности при ходьбе;
  3. Затруднения при подъеме крупногабаритных вещей.

Мотыльковый тип лестницы

Лестницы «гусиный шаг» изготавливаются на косоурах или тетивах. При установке необходимо грамотно выбрать древесину: она должна быть хорошо просушенной и не иметь сучков. Оптимальным выбором будет лиственница, дуб или бук. А вот сосна или липа в число рекомендуемых пород не входят.

Лестницу «гусиный шаг» можно изготовить и на косоуре из металла. После установки сборного косоура на нём необходимо закрепить металлический каркас ступенек. Основную нагрузку воспринимают края лестницы, а не центральная часть. Поэтому от ширины конструкции напрямую зависит плечо и нагрузка на место крепления. Эти параметры пропорционально увеличивают. Закрепляют ступени только после корректировки с помощью уровня, чтобы не нарушить их горизонтальность.

Изготовление тетивы начинают с выбора двух балок из дерева с сечением 30х6см (ширина и толщина, соответственно). Длина тетивы определяется по теореме Пифагора. Высоту лестницы и длину её проекции принимаем за катеты. Далее приступают к разметке тетивы

Важно сохранить горизонтальность размещения ступеней. Для этого сначала монтируют одну тетиву, закрепляя её верхний конец на перекрытии, а другой крепится к полу

Место для вырезки пазов лучше отмечать при помощи уровня.

Разметка ступени лестницы «гусиный шаг»

Учитывая особенности вырезки ступеней, имитирующих гусиный шаг, необходимо чередовать стороны с широкими и узкими концами .

Пазы для ступеней вырезают с использованием фрезы глубиной 2,5 см. Для того, чтобы сделать детали идентичными, необходимо разметить другую тетиву только после окончания работ с первой путём переноса размеров. В этом случае исключается возможность перекоса ступеней.

К ступенькам для лестницы «самба» с конструкцией на косоурах разметку можно сделать при помощи двух лекал. Одно в виде прямоугольного треугольника, где первый катет соответствует высоте ступеньки, а второй — глубине ступени в широком месте. Другое лекало вырезают в виде прямоугольного треугольника с катетами равными высоте и глубине узкой части проступи. И опять же не стоит забывать про чередование вырезов. Если на первом косоуре вы начинаете разметку с использованием первого лекала, то для второго начинать надо с другого лекала.

Ступеньки для лестницы «гусиный шаг» делают из заготовки, которую делят пополам на несколько равных сегментов. Выпиливают их с помощью электролобзика, после чего фрезеруют. А если возникает необходимость и заштукатуривают.

Сборку лестницы производят с помощью деревянного или резинового молотка. Это необходимо для того, чтобы обойтись без механических повреждений древесины. Для работы используют твёрдую и ровную поверхность. Одну тетиву укладывают пазами наверх, далее вставляют ступени. Места стыков необходимо промазать с помощью специального герметика для дерева. Возможно использование клея. Когда ступени установлены, на них сверху укладывают вторую тетиву

При это надо обратить внимание на то, чтобы пазы совместились с торцом ступенек

Лестница «гусиный шаг» – вид сбоку

Стяжки для лестницы необходимы, чтобы ступеньки не прогибались под действием веса человека, а тетивы не расходились. Устанавливают стяжки в нескольких местах (обычно достаточно три-четыре). Выполняют их обычно металлическими или деревянными.

Схема выполнения стяжек

Для того чтобы поставить стяжки из дерева, предварительно подготавливают несколько сквозных отверстий. Далее их заклинивают и фиксируют с помощью деревянных вставок.

Если же стяжки выполняются металлическими, то для этих целей подойдут шпильки, которые вставляют в проделанные насквозь отверстия и закрепляют гайками. Шпильки нужно подобрать соответствующей длины.

Когда лестница собрана, приходит время установить её на место, фиксируя один конец на опорный брус. А сверху перед началом монтажа нужно подготовить пазы. Их выпиливают в балке перекрытия. С помощью анкерных болтов закрепляют тетиву. После установки необходимо ещё раз убедиться, что ступени горизонтальны.

Обязательной является установка перил для такой конструкции. В варианте, если лестница устанавливается около стены, можно изготовить ограждения с одной стороны. Чтобы это сделать, устанавливают входные столбы в двух местах лестницы — в начале и в конце. Крепятся они при помощи шпилек металлических или шкантов из дерева. Для усиления перил столбы иногда «топятся» в специальные углубления, которые подготавливают заранее. Балясины монтируют на несущие элементы или ступени. Закрепляют поручни с помощью саморезов. Необходимо промазывать все стыки клеем.

Расчет лестницы гусиный шаг

Далеко не всегда «гусиные лапки» имеют благоприятные отзывы. Зачастую, их считают опасными и неудобными. Недостатков довольно много, но их можно свести к минимуму, правильно составив проект.

Если внимательно посмотреть на чертеж с изображением горизонтальной проекции лестницы, то становится понятно, что проектирование сводится к расчету обычной лестницы с прямым маршем, глубина проступи которой соответствует глубине гусиной ступени в ее узкой части.

При расчетах используются следующие параметры:

  • Н – межэтажное расстояние;
  • j – высота подступенка;
  • е1 – глубина проступи в широкой части;
  • е2 – глубина проступи в узкой части (равна е1/2);
  • Е – проекция лестницы на горизонтальную поверхность;
  • k – количество ступеней;
  • Е1 – длина лестничного проема.

Лестница с гусиным шагом должна быть рассчитана таким образом, чтобы ею было максимально удобно и безопасно пользоваться. Поэтому, согласно правилам ГОСТ и СНиП, размеры обязаны отвечать следующим условиям:

2j + е1 = 60-65 см – основная формула,

е1 – j = 12 см – формула удобства,

е1 + j = 46-50 см – формула безопасности.

Важно, чтобы значение е1 находилось в пределах от 25 до 40 см, а j — от 12 до 22 см. Если Вам сложно высчитывать значения самостоятельно, воспользуйтесь таблицей, в которой указаны правильные соотношения тех или иных параметров лестницы

Приступая к расчетам, следует помнить, что некоторые из параметров постоянны, например, межэтажное расстояние. Начинать вычисления следует, опираясь именно на эти величины.

Допустим, что расстояние между этажами (Н) равно 3 метра, тогда расчет лестницы будет выглядеть так:

Принимаем высоту подступенка j = 17 см, тогда количество ступеней можно посчитать по формуле:

k = Н / j = 18 ступеней.

При этом следует учитывать, что 18-я ступенька совпадет с полом верхнего этажа, поэтому ступеней всего 17. Если глубину проступи е1 принять за 29 см, то е2 = 14,5 см, а параметр Е вычисляется следующим образом:

Как мы видим, на обустройство такой лестницы вполне достаточно помещения длиной 2,5 метра, а на строительство обычной конструкции понадобилось бы значительно больше.

Лестничный проем

Теперь необходимо рассчитать ширину лестничного проема

Принимая во внимание требования безопасности, расстояние от перекрытия до поверхности ступени должно быть не менее 2 метров, иначе, поднимаясь по лестнице, можно удариться головой. Если толщину перекрытия принять за 20 см, то до пола останется свободных 2,8 метра

При подъеме на каждую ступень эта величина уменьшается на высоту подступенка, то есть 17 см. Для четвертой ступени данное расстояние составит 2,8 — 0,17 × 4 = 2,12 м, что больше 2-х метров и находится в пределах допустимого. Но, начиная с пятой ступени, данная величина превысит критическое значение. Поэтому под перекрытием может находиться только 4 ступени. Их суммарная длина составляет 58 см. Следовательно, размер лестничного проема будет равен:

Е1 = 2,46 – 0,58 = 1,88 м

При определении ширины проема, необходимо помнить, что расстояние до лестницы должно быть не меньше 10 см с каждой стороны. Это необходимо, чтобы человек, держась за перила, не поранил руки. Поэтому, если принять ширину лестницы за 80 см, то ширина проема составит 1 метр.

Маленький лестничный проем крайне неудобен в эксплуатации и может стать причиной ушибов головы. Также не рекомендуется принимать слишком большие размеры, иначе, весь теплый воздух будет беспрепятственно подниматься наверх. В результате, дом прогреется неравномерно: на первом этаже будет слишком холодно, а на втором – жарко.

Толщина ступеней Обычно равна 1/20 от ширины лестницы, то есть, в нашем случае 4 см. В вышеприведенных расчетах данное значение не учитывалось!

Итак, спроектированная лестница будет иметь 17 ступенек шириной 80 см, глубиной с одной стороны 29 см, 14,5 см с другой и толщиной 4 см. Расстояние между ступенями равно 17 см. Размер лестничного проема – 1,88 на 1 метр. Данные параметры полностью соответствуют всем требованиям удобства и безопасности, предъявляемым к лестницам данного типа. В этом легко убедиться, подставив полученные значения в формулы, приведенные выше.

2j + е1 = 2 × 17 + 29 = 63 см

е1 – j = 29 — 17 = 12 см

е1 + j = 29 + 17 = 46 см

Если необходимо еще уменьшить длину конструкции, то можно слегка отклониться от оптимальных значений, приняв, например, глубину ступеней за 25 см. Такой подход позволит существенно сэкономить место, но сделает передвижение по лестнице менее комфортным. При этом за критические значения высоты и глубины ступеней выходить нельзя.

Плюсы и минусы лестницы гусиный шаг

Размеры лестницы «гусиный шаг».

Если уменьшать размер данного элемента посередине, то это будет освобождать место для ступни. Человеку не нужно будет становиться на вышестоящую ступеньку носочком, чтобы затем с легкостью поднять ногу на следующую и не зацепиться ногой.

Благодаря такой форме ступени обеспечивается не столько комфорт, сколько безопасность перемещения. Так уменьшаются шансы скатиться вниз.

Это были плюсы данной конструкции. Теперь немного о минусах, на которые иногда можно закрыть глаза на фоне всех достоинств.

Первое — это некомфортный подъем. Нужно подниматься по очень крутой лестнице, да еще и не совсем естественным шагом. Из-за этого она и называется гусиный шаг.

Второе — это неудобный спуск. Кажется, что каждый шаг является риском к падению.

Похожие записи:

Циркулярная пила своими руками Бур по бетону для перфоратора: виды и особенности Смягчители и умягчители воды. нужны ли они в коттедже? Ремонт кухни в «хрущевке» Плита osb толщина для сарая Парящий потолок из гипсокартона с подсветкой: варианты дизайна (9 фото)
