Лестница с одним косоуром

Оглавление

Технология изготовления

Лестница из профильной трубы – сооружение ответственное. Для проведения работ потребуются следующие инструменты:

  • сварочный аппарат,
  • болгарка с отрезным и шлифовальным кругом,
  • слесарный угольник,
  • рулетка, линейка, карандаш.

Рассмотрим, как правильно собирать устройство на основе ломанных косоуров. Для этого необходимо сделать заготовки материала, определяющие части косоурных конструкций. Их две: под размер ступени и подступени. Параметры выведены математическим путем из расчета высоты и угла наклона лестницы.

Касаемо профиль трубы. Лучше выбирать сечением 80х40 или 80х80 мм толщиною стенки 3 мм. Сразу оговоримся, стыковать трубные элементы между собой лучше под углом 45°. Стык под прямым углом не является максимально несущим. Но это не строгое требование, потому что небольших размеров межэтажные лестницы из металла спокойно выдерживают вес 1-2 человека.

Нарезанные части косоура

Из профильной трубы выбранного размера нарезаются болгаркой требуемое количество элементов. Отдельно вырезаются опоры под ступени и под подступнки. Их количество умножается на «2» из расчета двух ломаных косоуров.

Стыковка двух элементов

Из отходов материала можно сварить специальное приспособление – кондуктор, составляющий 90°, с помощью которого проводится стыковка двух элементов косоура. Именно здесь начинаются сварочные работы – прихватка двух труб.

Сваренные между собой два элемента

Далее состыкованные части полностью обвариваются по периметру стыка и шлифуются болгаркой, чтобы на местах соединение не осталось металлических подтеков, заусенец.

Готовый косоур

Следующий этап – соединение заготовок в готовое изделие – косоур. Проводится по идентичной технологии стыковки и сваривания отдельных труб.

Правила сборки второго косоура

Второй косоур собрать проще. Необходимо уложить первый на ровную площадку, на него последовательно, начиная от края конструкции, укладывать и состыковывать полуфабрикаты. Тут же на месте делать прихватку электросваркой. После чего стыки полностью обвариваются и шлифуются. Не забываем слесарным угольником контролировать места стыков.

Следующий этап очень важен. Необходимо соединить два косоура в единую лестничную конструкцию (каркас). Для этого между ними устанавливают отрезки трубы из профиля сечением 20х40 мм толщиною 2 мм, длина которых равна ширине ступени. Поэтому поперечины предварительно нарезаются болгаркой согласно длине, после чего косоуры выставляются параллельно и соединяются вырезанными элементами. Поперечины являются опорами для ступеней. Каркас готов, можно проводить монтаж.

Косоуры, соединенные поперечинами

Посмотрите видео: как собрать лестницу из профильной трубы на двух ломаных косоурах.

Крепление лестницы по месту монтажа

Существует множество вариантов, как прикрепить лестничное сооружение (каркас) к полу первого и перекрытию второго этажа. С напольным первого этажа проще. Простой вариант – вбить в металлические штыри, к которым привариваются косоуры. Можно заложить в бетонную стяжку закладную деталь в виде металлического листа прямоугольной формы, к нему лестница и приваривается.

Касаемо плиты перекрытия второго этажа, то здесь также несколько несложных вариантов. Один из них показан на фото ниже. В нем четко видно, что верхняя последняя ступень ложиться поверх пола второго этажа, а косоур крепится к торцу плиты металлическими анкерами. Для этого с его торца приваривается металлическая пластина прямоугольной формы.

Крепление металлического косоура из профильной трубы к перекрытию

Как точно рассчитать косоур для лестницы

Из какого бы материала ни изготавливалась лестница, для её расчёта необходимо учитывать основные параметры:

  • высота конструкции;
  • размеры проекции лестничного марша на полу;
  • внутренние параметры лестницы, то есть ширина и высота проёма;
  • глубина монтирования и количество проступей в том числе и забежных;
  • высота подступенка.

Из дерева

Перед тем как приступить к расчётам лестницы на косоурах, необходимо установить некоторые параметры. Для определения высоты общей конструкции необходимо выполнить замеры расстояния от уровня пола на первом этаже до такого же положения на втором. По нормам этот параметр должен быть не менее 2 м. Длина проекции на полу определяется габаритами помещения. Поэтому проект деревянной лестницы на косоурах необходимо продумывать ещё на этапе подготовки плана дома.

Статья по теме: Преимущества и недостатки стеклянных лестниц

Расчёт длины

Длина косоура устанавливается геометрическим путём. Необходимо вспомнить школьный курс геометрии и применить теорему Пифагора. К квадрату высоты лестничной конструкции прибавляют квадрат проекции пола: H²+L²=P², где Р – длина лестницы. Из полученного результата извлекают квадратный корень и получают длину опоры. К примеру, при высоте 3 м и проекции в 4,2 м, производят вычисления 3²+4,2²=26,64 – это Р², получают длину косоура, которая равна 5 м 16 см.

Расчёт количества ступеней

Перед тем как сделать косоур для лестницы своими руками, приступают к вычислению количества проступей, которое, соответственно, равно числу ступеней. Для этого длину опоры делят на глубину ступени. В конкретном примере параметр глубины составляет 280 мм. Соответственно 5016 мм делим на 280 мм и получаем почти 18 ступеней. Теперь определяемся с высотой подступенка. Высоту конструкции в 3000 мм делят на 18 ступеней и в результате получают округленный параметр равный 167 мм.

Расчёт ломаного косоура

Косоур ломаного типа с забежными ступенями рассчитывается по аналогичной технологии, но по каждому маршу отдельно. Для этого необходимо определить, на какой высоте будут изменения направления марша.

На видео: как рассчитать лестницу (ступени и косоур).

Из металла

Вариантов устройства лестницы на металлических опорах довольно много, но к самым востребованным относят ломанный косоур. Собрать его своими руками вполне можно, необходимо правильно произвести расчёты и подобрать хорошее оборудование для сварочных работ. Если при расчетах возникают затруднения, можно использовать онлайн-калькулятор.

Расчёт количества ступеней

Чтобы определить количество ступеней для лестницы на металлическом косоуре, необходимо вначале вычислить длину гипотенузы прямоугольного треугольника, катетами которого выступают высота лестницы и проекция пола. Полученный результат делят на глубину ступени. В результате получают количество ступеней для лестницы на косоуре из металла.

Расчёт длины

Особенностью лестницы на металлическом косоуре является наличие каркаса, состоящего из отдельных элементов, которые свариваются между собой. Для того чтобы получить нужную длину, необходимо правильно рассчитывать число ступеней, глубину ступеней и высоту подступенков.

Эти параметры определяют габариты элементов, из которых сваривается железный каркас лесенки. Одни из них играют роль проступи, другие – подступенка. В этом плане главная задача определить их размеры.

Для определения размеров подступенка, к его высоте добавляют ту же ширину профиля. С той стороны, в которой заготовки будут свариваться между собой, необходимо сделать срез под углом 45. Таким способом устанавливается лестница на двух металлических косоурах.

Статья по теме: Как рассчитать лестницу на второй этаж: оптимальные параметры

На видео: изготовление металлического ломанного косоура для лестницы.

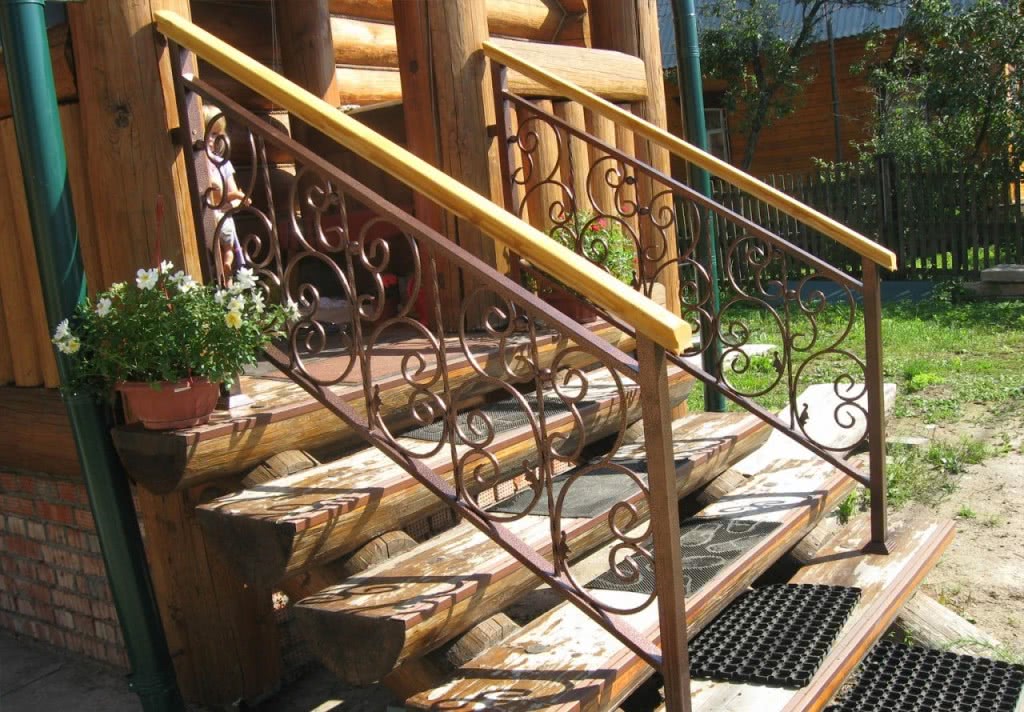

Устройство лестниц из бревна

Для строительства лестничных конструкций для загородного дома иногда используют целые, не обработанные бревна. Лестницы из бревна или полубревна уместны в самобытном интерьере под русскую старину или современном стиле фьюжн. Лестница из бревна изготавливается не быстро, поскольку перед монтажом потребуется тщательная обработка древесины.

Отличный материал для таких монументальных изделий – дуб. Его размеры позволяют делать довольно массивные конструкции. Но ввиду высокой цены, чаще в качестве материала в небольшом частном доме используют сосну или ель. А вот в большом частном особняке выигрышно смотрятся лестницы из массива дуба. Деревянные лестницы для дома часто украшают затейливым орнаментом и декорируют металлическими элементами с ковкой. Респектабельная лестница из дуба в просторном холле загородного дома выглядят великолепно. Размеры дубовых конструкций могут быть впечатляющими. Дубовые лестницы долговечны, с годами их структура становится более прочной и приобретает красивый темный оттенок. Лестница на крыльцо со ступенями из бревен

https://youtube.com/watch?v=iI9R8f8zWVk

Деревянный косоур

Самый распространенный вариант лестниц – на деревянных косоурах. Чтобы сделать их своими руками потребуется минимум усилий.

Чтобы конструкция получилась прочной и прослужила вам как можно дольше, лучше выбирать твердые лиственные породы, хотя работать с ними немного сложнее и дольше.

При изготовлении лестницы из дерева, как правило используется два косоура

Для начала необходимо произвести расчет толщины доски. Чем больше лестница в высоту и ширину, тем прочнее должна быть опора, а значит и доску нужно подобрать потолще. Если конструкция предполагает крепление без кобылки, выполняются следующие действия:

  1. Разметьте места выреза. Для этого нужно использовать треугольник. Одна его сторона соотносится с глубиной проступи, а вторая – с высотой подступенка. Гипотенуза такого прямого треугольник проходит по краю балки.
  2. С помощью электролобзика или циркулярной пилы выпилите лишние фрагменты согласно разметке.
  3. Определите размеры ступеней. От этого во многом зависит способ их крепления. Они могут фиксироваться как вплотную с краем косоура, так и выходить за его пределы на 2-3 см.

А вот если вы решили использовать кобылки, тогда производить распил боковин не нужно, для этого просто используют прямую планку из цельного или клееного бруса. В зависимости от высоты подступенка и глубины проступи кобылка может иметь вид треугольника или трапеции. Для треугольного варианта может потребоваться выпиливание небольшого участка балки для того, чтобы ступень немного заходила под следующую.

Что собой представляет

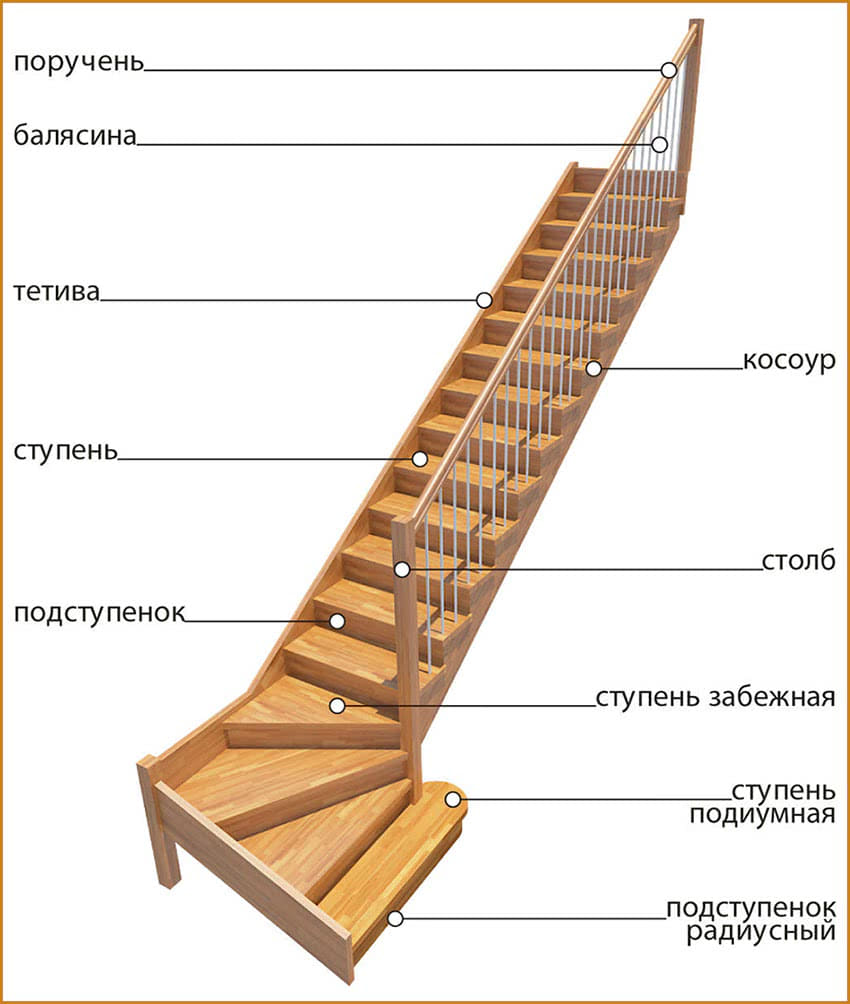

Косоур представляет собой несущую конструкцию лестничного марша в виде балки. Сверху балка имеет вид гребенки, предусмотренной для последующей фиксации ступеней. На сегодняшний день это, пожалуй, наиболее распространенный вариант опоры для будущей лестницы. Косоуровые балки могут быть выполнены из дерева, металла или же представлены мощными железобетонными конструкциями. Деревянные косоуры обычно изготавливают из дуба, клена или бука – пород древесины, отличающихся особой прочностью и выносливостью. Самыми популярными являются следующие варианты конструкций:

  1. с кобылками – оснащены элементами, обеспечивающими надежную поддержку и фиксацию будущим ступеням. Кобылки крепятся на несущей балке с помощью шкантов — небольшие деревянные бруски. Технология изготовления подобной конструкции требует наличия определенных навыков и квалификации;
  2. ступенчатая – цельная конструкция, повторяющая форму лестничного проема. Подразумевает выпиливание в досках вырезов треугольной формы. Этот вариант прост в изготовлении, однако имеет один существенный недостаток – снижение выносливости и надежности несущих балок после выпиливания.

В целях сокращения фронта работ и обеспечения максимальной прочности опорной конструкции используются металлические косоуры. Изготавливается такой косоур из трубы, швеллера и двутавра. Самостоятельно подготовить такой элемент вряд ли удастся, придется прибегнуть к помощи специалистов. Вам не только предстоят тяжелая во всех отношениях работа, но и определенный опыт проведения сварных работ. Именно поэтому не стоит рисковать – обратитесь в специализированные компании. Опорный элемент из металла по проекту может быть наделен такими же кобылками, как и в случае с деревянным. На кобылки навариваются пластины и углы из металла, служащие своего рода основой для последующей фиксации ступеней. В итоге ступени фиксируются по всей своей длине, именно поэтому стальной косоур — идеальная опора для сооружения массивных лестниц, отличающихся изысканным декоративным оформлением. К преимуществам опор из металла следует отнести:

  1. визуальная легкость, невесомость лестничного марша;
  2. возможность вписать конструкцию в современный стилизованный интерьер;
  3. соответствие противопожарным требованиям;
  4. прочность, выносливость и износостойкость.

Косоур железобетонный не самый распространенный вариант, тем не менее, заслуживает внимания к себе. Он относится к высокопрочным элементам, изготавливается из армированного бетона. Чаще всего, такую опору для лестничного марша можно встретить в промышленном строительстве, когда необходимо придать максимальной выносливости и долговечности. В данном случае затраты вполне оправданы. В жилых домах такой вариант встречается крайне редко.

Расчёт конструкции

Перед возведением лестницы необходимо рассчитать основные величины и только потом создавать проект. Обязательно надо знать:

  • высоту лестницы;
  • ширину и высоту проемов;
  • длину, сколько составляет проекция по полу;
  • высоту подступенков;
  • глубину, которую имеют проступи;
  • общее количество ступеней.

Проекция определяется как габариты отведенного пространства под лестничную конструкцию. К глубине нет определенных требований, эта величина, как правило, произвольная и подбирается исходя из личных предпочтений, главное, чтобы она была удобной пользователю. Чаще всего это 25-30 см.

Стоит уделять особое внимание высоте ступеней, которые не должны быть более 22 см. Чем меньше этот показатель, тем меньше усилий необходимо прикладывать, чтобы подняться на второй этаж. Общее количество ступеней в конструкции лестницы определяется, принимая во внимание длину косоура и высоту подступенка

Общее количество ступеней в конструкции лестницы определяется, принимая во внимание длину косоура и высоту подступенка. Если высота лестницы 250 см, длина 400 см, а глубина проступи 28 см, то количество ступеней можно найти, разделив длину конструкции на глубину

В данном случае получается 14 штук

Если высота лестницы 250 см, длина 400 см, а глубина проступи 28 см, то количество ступеней можно найти, разделив длину конструкции на глубину. В данном случае получается 14 штук.

Высота подступени находится делением высоты на полученное количество ступеней.

Определить длину несущей конструкции можно по теореме Пифагора, то есть к квадрату длины прибавляем квадрат высоты и получаем размер косоура в длину.

Надежность косоура зависит во многом от правильно подобранных балок, если речь идет о дереве. Только твердые лиственные породы обеспечат необходимую прочность. Заготовки обязательно зашкуривают. Прекрасно подходят:

  • дуб;
  • бук;
  • клен.

Ступенчатый косоур устанавливается быстро и просто, достаточно изготовить вырезы в виде треугольника. В результате выходит лестничная проекция.

Катет выпиливаемого треугольника будет определяться как высота подступенка и глубина проступи. Линейка в виде этой геометрической фигуры необходима для нанесения разметки на балке. По установленным меткам лишние места срезаются циркулярной пилой.

Деревянный косоур используется в большинстве случаев с боков. Единственным минусом можно считать распил, поскольку он снижает толщину несущей балки, что негативно сказывается на прочности каркаса в целом.

Прямой/ломаный косоур должен иметь наклон в 30-45 градусов, высоту ступеней от 15 до 24 см, а проступи, то есть отступы от опорного элемента на основании – 25-32 см.

Количество балок в конструкции опоры не всегда одинаковое. На него влияет ширина ступеней. Если показатель до 1,2 метра, тогда достаточно и одного усиления, если выше, но до 1,5 м, тогда конструкция лестницы должна находиться на двойном основании. Тройное необходимо при ширине ступни более 1,5 метра.

В соответствии со строительными нормами, когда лестница представляет собой громоздкое сооружение даже с неширокими ступеньками, дополнительное усиление понадобится. Учитывается дополнительная фиксация к стене, потолку, особенно в местах переломов.

Площадь соприкосновения элементов по бокам и высота подъема при расчете винтовых косоуров как основных величин привязаны к углу раскрытия ступени. Опорная длина неотделима от диаметра вращения конструкции. Наносят разметку строго в горизонтальной плоскости от точек, расположенных по центру и только по средней линии.

Последние статьи

Каким должно быть оборудование для салонов красоты

Потребность быть красивой характерна для абсолютного большинства женщин, так что салоны красоты вряд ли будут сидеть без клиентов. Этот бизнес является одним из наиболее стабильных, но здесь же…

Как проходит процедура эротического массажа с массажисточками Ростова

Самым доступным типом мужичьего отдохновенья считается качественный эро массаж. Вышенаписано не спроста, так как обрести эротическое и художественное блаженство не дано при некотором характере…

Как быстро получить права в Москве?

Компания «ПраваРФ» предлагает своим клиентам возможность приобретения прав на разные виды транспортных средств по выгодным ценам. Компания предоставляет выдачу водительского удостоверения любой…

Выбор профнастила: на что обратить внимание?

Профнастил для крыши – это современный материал для облицовки, который приобрел большую популярность в самых разных сферах. Профнастил сегодня используется во время строительства заборов, бытовок,…

Что важно знать про БДР?

Если у вас имеется бизнес, пускай и маленький, то хочется чтобы он приносил хороший доход. Обратной стороной ведения любого дела является наличие расходов. Для того, чтобы иметь возможность…

Сетка является оптимальным способом обустройства забора

Необходимость оградить территорию может носить срочный характер, и задумываться о капитальных конструкциях в этом случае бессмысленно. Ведь данные решения не только весьма дороги, но и сложны в…

Изготовление ступеней: доска – фанера

Независимо от основы самой лестничной конструкции, для обеспечения прочности лестницы, всегда рекомендуют выполнять ступени из дерева, а после можно подобрать любой вариант отделки. В таком случае становится существенный вопрос, что выбрать доску или фанеру?

Выбор между доской и фанерой не значителен, отличительной характеристикой являются:

  1. Последующая отделка.
  2. Прочностные качества.

В случае если используется фанера, в дальнейшем обязательно применение шпаклевки и специальных отделочных материалов, однако, с древесиной, возможно будет просто покрасить ступеньки закрепляющим лаком, подходящим по цвету и оттенку к выбранному стилю в интерьере.

Ступени из фанеры

Ступени из древесины

В основном фанеру используют в качестве отделочного материала для внутренней стороны лестницы.

Ступени на бетонном косоуре

При обустройстве монолитных лестничных конструкций, можно заливать из бетона, как всю лестницу, так и только косоуры, которые предназначены для того чтобы в будущем устанавливать на них ступени. Таким образом, лестничная конструкция создается более легкой и элегантной. В варианте монолитной железобетонной лестницы, косоур неотделим от ступеней.

Деревянные ступени на бетонном косоуре

Для того чтобы косоур и ступени получились красивыми и ровными заливать их необходимо одновременно под опалубку. Для прочности конструкции выполняется каркас из арматуры с металлическими прутами. Такие правилам относятся ко сем лестничным конструкциям такого плана, независимо от того, будет лестница маршевая или винтовая. Вдоль всего лестничного пролета необходимо уложить деревянные пластины, которые будут в последствие служить опорой для ограждений.

Для заливки бетонных лестничных конструкций допустимо использовать только бетон марки В15!

Виды косоуров

Косоуры, также как и лестничные конструкции различаются по видам и технике исполнения, среди типов косоуров выделяют следующие:

  • Металлические;

    Лестница на металлических косоурах

  • Деревянные;

    Лестница на деревянном косоуре

  • Железобетонные.

    Лестница на железобетонном косоуре

Остальные типы косоуров используются в лестничных конструкциях достаточно редко.

Установка ступеней к косоуром происходит двумя способами, по этой характеристике, также можно сделать разделение:

  1. Ступени укладывается поверх косоура;

    Монтаж ступеней на косоуры

  2. Для ступени, на косоуре выполняют специальную подложку (для большей горизонтальности).

    Варианты крепления ступеней на косоуры

Второй вариант используют в случаях, когда горизонтальность будущей лестницы необходимо выровнять. Для того чтобы исправить несоосность необходимо косоур выполнить в виде гребенки с небольшими зубчиками, в которые в дальнейшем будут уложены плоские ступени.

Ступени уложенные классическим методом на косоур в основном применяют для лестниц, выполненных на металлическом каркасе, в зубчатую гребенку можно сделать только из дерева.

Косоуры из железобетона редко используется в частных домах или загородных коттеджах, в основном такие конструкции применяют для многоквартирных и многоэтажных домов. Железобетонные косоуры достаточно сложно выполнить самостоятельно без соответствующих приспособлений и оснастки, такие косоуры сделаны в основном на промышленных предприятиях, в заводских условиях.

Ступени на бетонном косоуре

Металлические косоуры могут быть изготовлены из тавров или профильных труб, однако устанавливая такую конструкцию в доме стоит быть готовым к тому, что она достаточно громоздкая.

Ступени на железном косоуре

Деревянные косоур представляет собой массивную широкую доску или брус с большим сечением.

Единственно важным фактором, определяющим косоур является его прочность, так как именно косоур отвечает за надежно передвижение по лестнице. Косоур несет нагрузку всех составляющих элементов лестничной конструкции и помимо этого должен выдерживать ежедневную нагрузку, обеспеченную уровнем проходимости по лестнице.

Приобретать косоур рекомендуют исключительно совместно с лестничной конструкцией, так как они должны быть совместно рассчитаны по прочности и максимальным нагрузкам.

Комплект сборной лестницы на косоуре

Выполняя косоур самостоятельно необходимо уделить особое внимание его расчетам. Также такой элемент в лестнице в значительной мере подвержен раскачиванию и вибрациям

Классификация деревянных лестничных конструкций

Устройство деревянных лестничных конструкций не отличается от металлических. Из чего состоит большинство лестничных конструкций? Основные элементы – это опоры, ступени, подступенки, поручни и балясины. Каждый элемент имеет значение для безопасной эксплуатации готового изделия.

Все лестничные конструкции можно условно разделить по:

  • месту их установки (внутренняя/наружная);
  • направлению (прямая/поворотная);
  • назначению (главная/дополнительная/декоративная/чердачная);
  • размеру;
  • материалу (металлическая/деревянная/бетонная/комбинированная);
  • виду крепежа.

Межэтажные деревянные лестницы для дома по виду конструкции делят на:

  • маршевые;
  • поворотные;
  • комбинированные (винтовая + маршевая);
  • складные (стремянка).

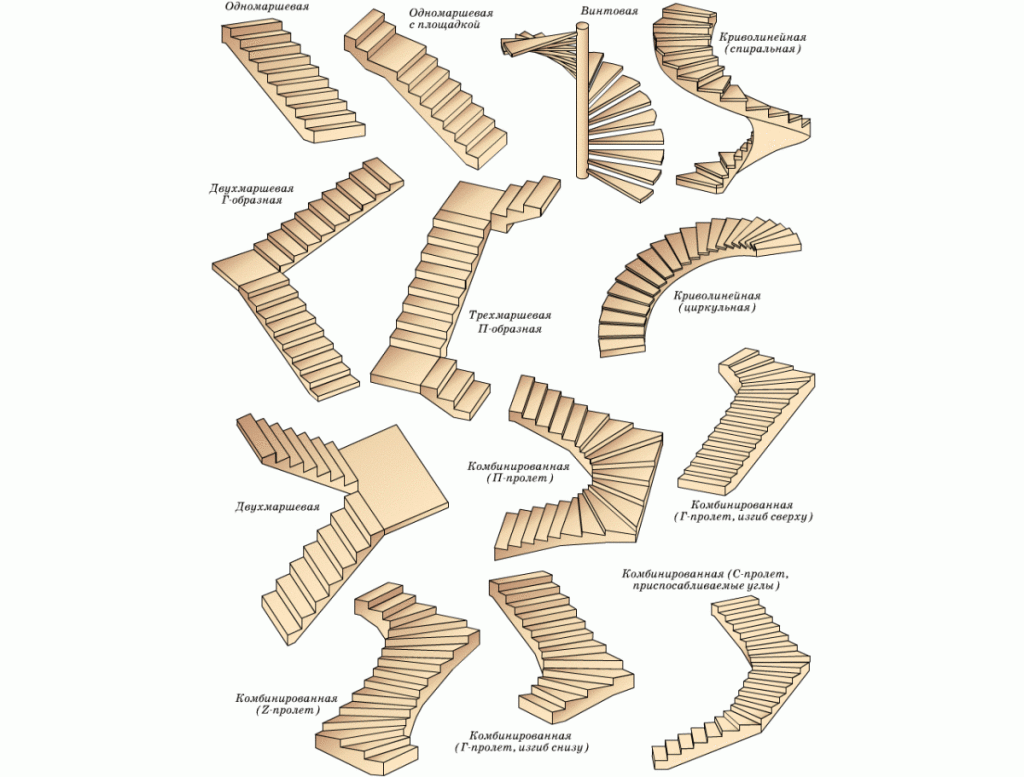

Лестничные конструкции могут иметь различные геометрические формы:

  • Прямые. Это простая конструкция, обеспечивающая прямолинейное движение по лестничному маршу.
  • Поворотные. В эту группу входят лестницы с поворотом (г-образные, п-образные, трапецевидные), а также винтовые конструкции.

Прямая

Это наиболее безопасная и практичная конструкция. По ней без проблем можно поднимать или опускать габаритные вещи и мебель. Особенно удобны конструкции с межмаршевой площадкой, однако они имеют большие размеры и занимают много места

Удобство эксплуатации прямой конструкции определяет шаговое расстояние, поэтому важно правильно выбрать размеры: ширину проступи и высоту подступенка

При расчете и строительстве прямой конструкции нужно учесть:

  • Высоту подступенка (не более 22 см).
  • Угол наклона (желательно не более 450).
  • Глубину проступи около 30 см.

Ограждению прямой конструкции уделяют особое внимание и часто оснащают изящно кованными балясинами или перилами из других материалов. Их устанавливают в качестве основной в холле и гостиной загородного дома

Поворотная

Лестничная конструкция с поворотом оптимальна для экономии площади помещения и обеспечения достаточного уровня безопасности. Если площадь помещения ограничена и нет места для установки промежуточной площадки, тогда используют забежные ступени. Они имеют вид клиньев и менее безопасные, чем площадка.

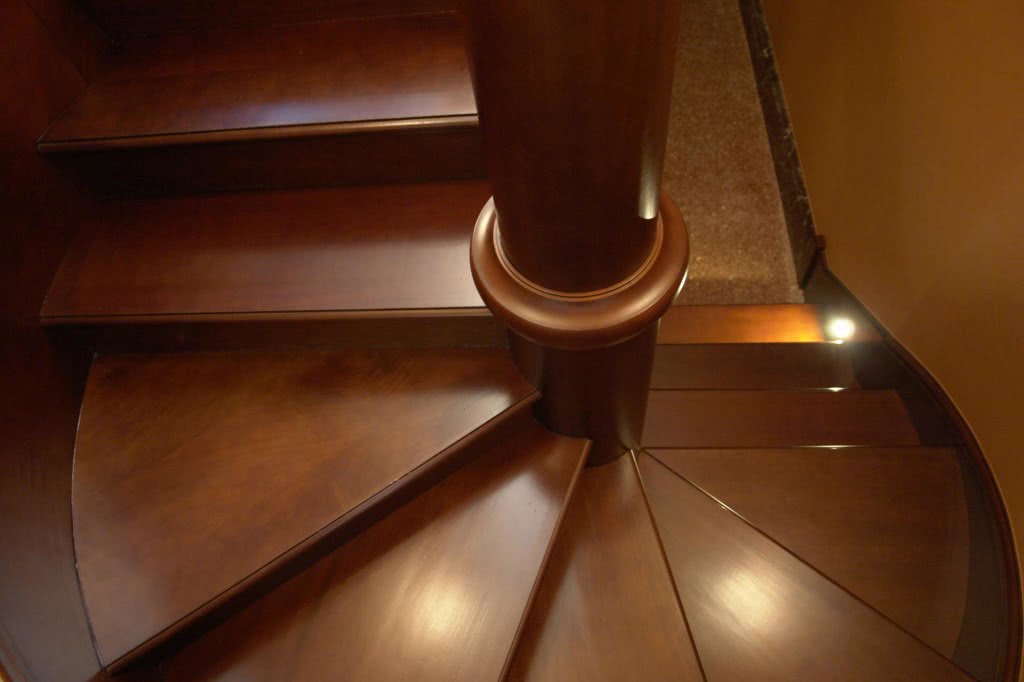

Винтовые лестницы иногда выполняют просто декоративную функцию. Особенно с ограждением, выполненным художественной ковкой. Такие изделия достаточно эффектные и часто помогают воплотить смелые интерьерные проекты. Устройство ее возможно практически в любом помещении, они занимают меньше места, чем конструкции с поворотом. По типу креплений лестничные конструкции могут быть на больцах, косоурах, тетивах, на опорных столбах и комбинированные. Они могут быть деревянными, металлическими, бетонными.
