Коптильня своими руками: чертежи, схемы, размеры и как сделать основные элементы конструкции (95 фото)

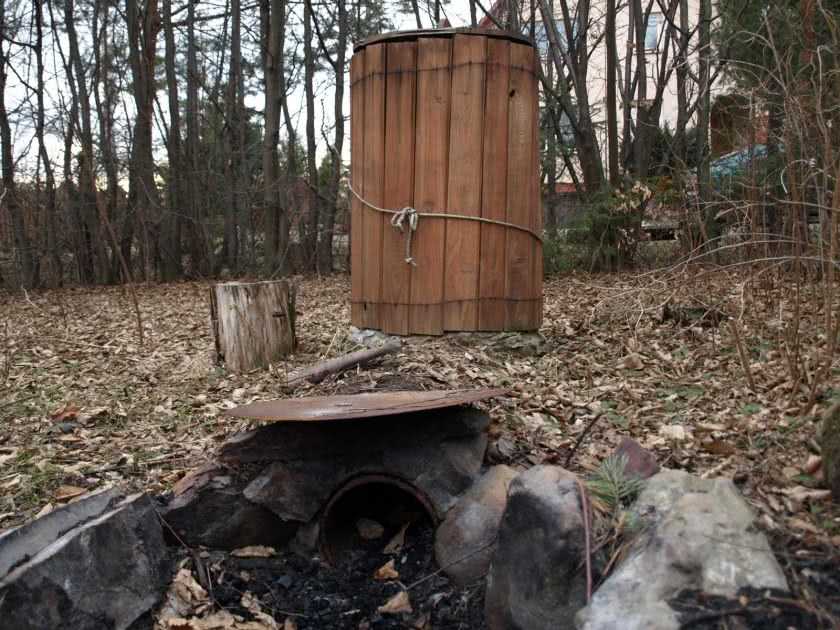

Коптильня шахтная или вертикальная

Это конструкция не требует под себя какого-то особенного места (ни по площади, ни по иным критериям). Она проста и нетрудоемка. Визуально представляет из себя некий шалаш конической формы, внутри которого на определенной высоте подвешены куски рыбы или мяса. Внизу сооружения горит очаг, и поддерживается температура + 25° С, а также влажность в 65%.

Наряду с достоинствами, вертикальная (шахтная) коптильня обладает рядом достаточно серьезных недостатков. Она:

• не допускает полной готовности продукта методом окуривания;
• делает невозможным копчение сразу 2-мя способами;
• позволяет регулировать дымообразование лишь на очень ограниченной площади;
• затрудняет оседание вредных компонентов коптильного дыма;
• допускает распространение вредной «кислой зоны» на коптящиеся продукты, делая их более токсичными;
• не препятствует нарастанию вредных ПАУ (полициклических ароматических углеводородов) при превышении температуры и влажности поступающего воздуха.

Использование старого холодильника

Не надо спешить сдавать на металлолом отслуживший своё холодильник. Он вполне может быть использован как основа для домашней коптилки.

Рекомендуем прочитать:

• Живой забор на даче — 150 фото и видео пошаговой инструкции как создать высокий и красивый забор

• Лучшие цветы для дачи: 155 фото оформления простых и стильных решений по созданию цветов

• Озеленение участка своими руками — лучшие идеи красивой и функциональной планировки участка. Инструкции, схемы, фото, видео

В процессе изготовления будет необходимо:

• удалить фреон и все внутренности холодильника, оставив только дверку. Она должна закрываться герметично;
• в верху просверлить отверстие для вывода дыма. Для этой цели можно предусмотреть небольшую дымовую металлическую трубу;
• смонтировать внизу жёсткий поддон для тления опилок;
• приварить к стенкам корпуса 3 пары металлических уголков.;
• на верхние пары опереть решётки для продуктов, на нижнюю — поддон для сбора талого жира;на дно холидильной камеры установить электрическую плитку. При необходимости, для протягивания провода к электросети нужно будет просверлить отверстие.

Преимущества самодельных конструкций

Постройка коптильни своими руками имеет много преимуществ. Ее нужно установить подальше от очага, а соединение произвести с помощью длинной трубы для дымохода. Дым, выходящий из коптильни, очень полезен в борьбе с садово-огородными вредителями. Они не выдерживают большой задымленности воздуха и погибают.

Самодельные коптильни также можно сделать из подручных материалов, что не потребует денежных затрат. Для этого можно использовать даже обычную бочку. Лучше, если она будет новая или сделанная из простого куска жестяной трубы. Если же хозяин захочет сделать коптильню более основательной, то для этого подойдет такой материал, как кирпич или дерево. Такая конструкция позволит проводить копчение не спеша и качественно. Плюс ко всему, она прослужит хозяину не один год.

Рейтинг покупных моделей

Выбор покупных моделей очень разнообразен. Существует много вариантов уже готовых конструкций.

Финская

Среди покупных моделей одно из первых мест занимает финская коптильня. Аппарат имеет хорошее качество материалов. Основание ее состоит из нержавеющей стали, которая чаще всего используется в пищевой промышленности.

Она не подвергается окислению и не ржавеет. Коптильня имеет гидрозамок, благодаря которому она полностью герметична, поэтому дым не попадает на кухню. Толщина ее дна имеет два миллиметра, что позволяет выдерживать разные температуры. Эта модель имеет много позитивных отзывов, ведь готовая продукция превосходит все ожидания.

«Дым Дымыч»

Такая коптильня изготавливается из холоднокатанного листа стали. В нее входит емкость объемом в тридцать два литра, дымогенератор, а также компрессор.

В дымогенератор закладываются опилки. Дым, который они выделяют, поступает в емкость для копчения через шланг. Он регулируется электрическим компрессором. Сроки копчения – от 5 до 10 часов. Такое устройство имеет много преимуществ: конструкция компактна, поэтому ее можно хранить в любом месте, используется как в городе, так и на даче. Коптильня продается полностью готовой к использованию. Отзывы покупателей конструкция имеет только позитивные.

Какая лучше?

Если возникло желание купить, а не строить коптильню, сразу возникает вопрос, какая же из них лучше всего. Торопиться с покупкой не стоит, лучше разобраться во всех вариантах. Выбирая коптильню, нужно также не забывать о ее весе. Например, если ящик имеет стенки толщиной 6 миллиметров и габариты 500 х 500 х миллиметров, возможно, такой вариант вас не устроит.

Также выбор зависит и от того, как будет коптильня использоваться. Если для отдыха на рыбалке, то нужно брать вариант, где металл будет равен 8 миллиметрам. Такая коптильня очень легка и удобна и будет служить до тех пор, пока не прогорят ее стенки.

Для использования дома можно взять тяжелую коптильню из нержавейки, где корпус будет иметь толщину до двух миллиметров. Она прослужит многие годы, особенно если укрепить корпус дополнительными ребрами. Чтобы приготовить копчености дома, обязательно необходимо купить коптильню, которая будет содержать гидравлический затвор для решения проблемы по отводу дыма. Ее легко можно перевезти из дома на дачу, при этом закрыв трубу подручными средствами.

Как сделать коптильню из металла без гидрозатвора

Простая коптильня из металла представляет собой удобный прибор для приготовления продуктов с помощью горячего копчения. Чаще всего создают прямоугольный вариант устройства из металла толщиной 2 мм. Используется материал, устойчивый к нагреванию и механическому воздействию.

Инструменты

Для создания металлической коптильни необходимы:

• нержавейка;
• аппарат для сварки;
• столярный угол;
• болгарка;
• метр.

Описание процесса

В одном из чертежей размер двух металлических листов на этапе начала работы — 61 на 157 см. Оба листа зачищаются и размечаются в соответствии с габаритами будущего прибора.

Один лист разрезают на 4 части, из них делают корпус коптильни. Части листа сваривают между собой.

Важно тщательно проварить стыки стенок коптильни изнутри, чтобы обеспечить герметичность конструкции. Из другого листа вырезают дно, которое приваривается после изготовления основного короба

Из листа нержавейки вырезают фрагмент для крышки. После обработки к крышке по бокам привариваются 4 полоски металла, а сверху добавляется ручка. Полученный в результате обработки корпус коптильни можно устанавливать на разных подставках, например, на подставке из стержней арматуры.

Когда корпус готов, приходит время работы над внутренней конструкцией металлической коптильни. Внутрь прибора устанавливают решетку и поддон. Решетку делают из решетки для гриля или из проволоки из нержавеющей стали. Поддон также лучше сделать из нержавейки, так как на него в процессе копчения будет стекать жир от мяса или рыбы.

Все элементы металлической коптильни должны легко соединяться и прочно фиксироваться. Обычно внизу конструкции располагается поддон для жира, выше — решетка для продуктов, прибор закрывается крышкой. Собранный аппарат устанавливается на подставку или устойчивую поверхность, на которой разводят огонь.

Фото 2. Готовая металлическая коптильня. Решетка и поддон легко вытаскиваются при помощи специальных ручек.

На дно коптильни кладут слой стружки вишни, облепихи, яблони, абрикоса, березы, черемухи или ольхи. Дым от них пропитывает продукты, делая их необыкновенно вкусными. Использовать такую стружку можно не только в прямоугольной коптильне, сваренной из нержавейки, но и в импровизированном варианте — железном ведре или бочке.

Типы коптильных конструкций

Вертикальная, или шахтная конструкция имеет форму шалаша, где снизу располагается очаг, а вверху подвешиваются продукты. В такой коптильне невозможно использовать метод окуривания, и регулировать образование дыма.

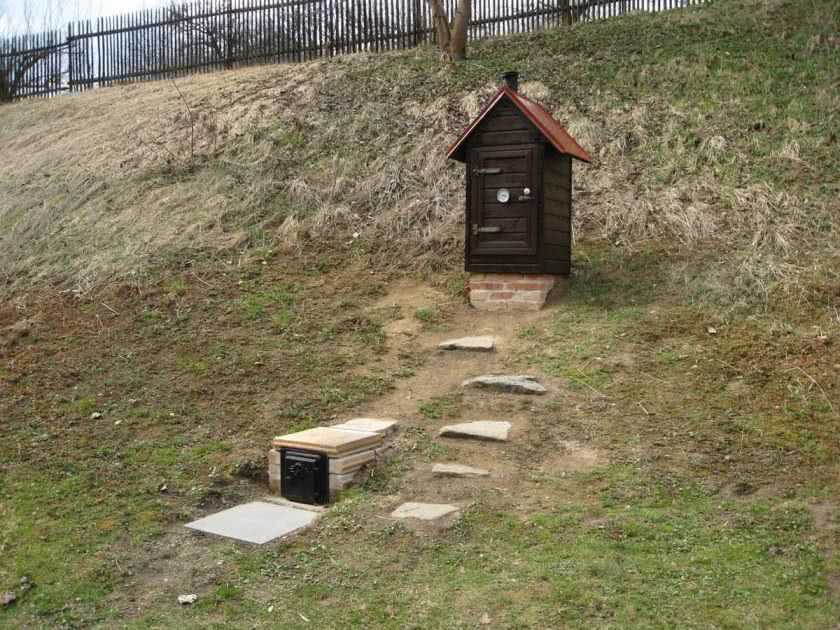

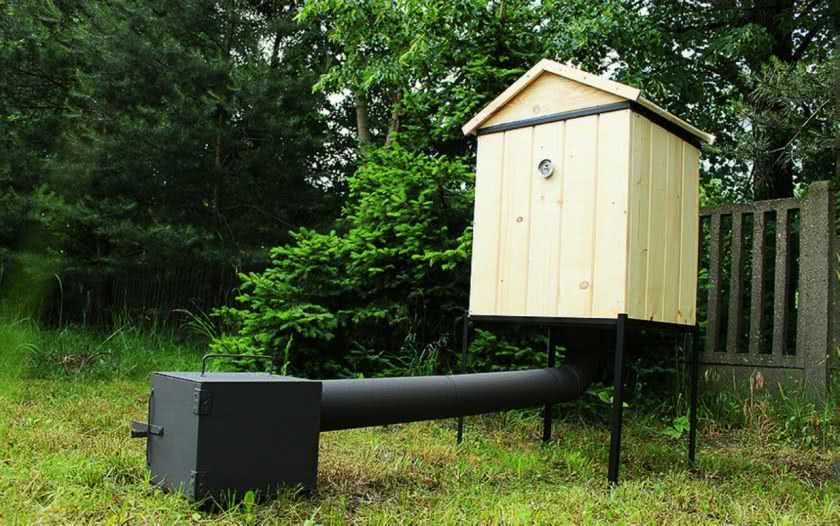

Тоннельная коптильня нуждается в обустройстве подходящего места для очага и дымохода. Несмотря на длительность монтажа такую конструкцию можно использовать даже в мокрую погоду. Тоннельная коптильня подходит для горячего и холодного копчения.

Технологию холодного копчения лучше применять в прохладную погоду, дым будет лучше остывать. В жару, в камере копчения следует устанавливать термодатчикИсточник swoidom.com

Камерная коптильня имеет большие размеры, и при её монтаже следует обеспечить наклон под углом от 10о до 30о.

Общие составляющие для коптилен холодного и горячего копчения:

• Топка. В ней сгорают щепы и опилки древесины особых пород.
• Крышка для дымогенератора. Эта комплектующая может быть установлена на передней или боковой стенке, или сверху.
• Дымоходная труба. Длина дымоходного канала даёт возможность воздуху охладится до необходимой температуры.

Для копчения холодным способом следует обустраивать дымоход большой длиныИсточник krrot.net

• Камера для копчения. Именно в ней происходит процесс копчения.
• Решётка из металла с мелкими ячейками около 3 мм устанавливается на входе в коптильню, и не даёт возможности копоти проникнуть в камеру копчения.
• Перекладины. Они выполняют роль вешалок, на которые можно повесить крюки с продуктами.
• Крышка. В ней необходимо устроить дымоход.
• Поддон. В нем собирается жир и другая жидкость.

Для скапливания жира внизу коптильной камеры устанавливают поддонИсточник img.youtube.com

Принцип работы домашнего устройства для горячего копчения

Суть процесса горячего копчения заключается в длительной обработке продуктов дымом, имеющим температуру от 42° C до 120° C.

Продолжительность процесса копчения зависит от вида и размера продукта, конструкции оборудования и составляет от 2 до 24 часов.

Домашние установки для горячего копчения бывают стационарными и переносными. Некоторые коптильни можно устанавливать на газовые или электрические плиты.

Традиционно для обогрева конструкций используется древесная щепа. От вида выбранной древесины зависят вкусовые свойства готового продукта.

Внимание! Для горячего копчения рекомендуется использовать только лиственные породы древесины. Принцип работы любого устройства для горячего копчения основан на накаливании щепы до температуры, вызывающей тление древесины

В результате этого процесса образуется дым. Под его действием сырые продукты доводятся до готовности, приобретают коричневую окраску

Принцип работы любого устройства для горячего копчения основан на накаливании щепы до температуры, вызывающей тление древесины. В результате этого процесса образуется дым. Под его действием сырые продукты доводятся до готовности, приобретают коричневую окраску.

Конструкция переносной коптильни на дровах и газу

Устройство представляет собой металлический короб с крышкой, оснащённой уплотнителем для герметичности и патрубком с резиновым шлангом для отвода дыма.

Древесная щепа укладывается на дно коптильни, продукты размещают на решётке, закрепленной внутри конструкции. Температура в коптильне регулируется силой огня.

Для контроля температуры в боковую стенку прибора врезается термометр.

Отличие горячего способа копчения от холодного — в разнице температур дыма, применяемого в процессе приготовления продуктов. В камеры, предназначенные для холодного копчения, подаётся остывший дым. В приборе устраивается специальная система охлаждения. При отсутствии в коптильнях термометров, режимы процесса приготовления продуктов определяются опытным путём.

Выбор материала

Выбор материала зависит от конкретных целей. Если нужно создать конструкцию, которая прослужит пару сезонов, подойдет бочка или обычное ведро. При желании построить шкаф для многолетнего использования, стоит выбрать кирпичную кладку.

Коптильня может быть выполнена:

• из железа;
• из металлических листов;
• из стального ведра;
• из нержавейки;
• из кирпича.

Выбор материала также зависит от вида конструкции. Так, для холодного копчения чаще всего используют железо и сталь с толщиной не менее 0,8 мм. Это обусловлено тем, что углы будут располагаться на дне прибора и под ним.

Нержавейка отлично подойдет для горячего копчения мяса, так как не подвергается коррозии и является жаропрочной. Оптимальна кирпичная коптильня, которая позволяет создать проход с хорошей дымовой тягой.

При выборе материала стоит ориентироваться на такие факторы:

• толщина стенки (не менее 0,8 мм для стали, железа, нержавейки);
• термостойкость (только огнеупорные кирпичи);
• отсутствие вредных выделений (никаких силикатов и асбеста).

Часто для постройки используют уже имеющиеся дома материалы.

Важно! Ведра или бочки должны быть чистыми. Если до этого в них хранились вредные вещества, нужно сразу отбросить такой материал

На внутренней стороне металлического листа не должно быть краски — при нагревании она выделяет токсичные пары. Перед использованием материал нужно дополнительно вычистить и избавить от неровностей.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

Кирпичная коптильня

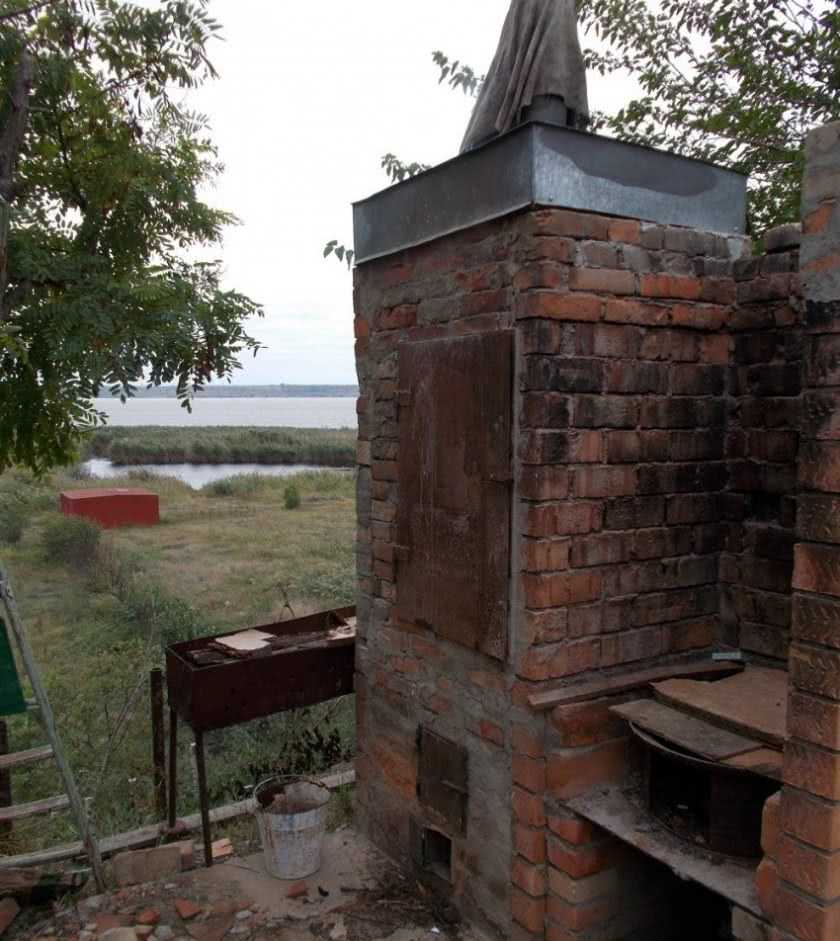

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

• В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
• В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

• крышка на 10 мм больше и имеет загнутые края;
• к верхней части корпуса приварен уголок 15х15мм;
• в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Возможные проблемы и сложности при изготовлении самодельной коптильни

Особенность изготовления коптилен – сварка, которая может занять до 60% от общего времени работ

Сварочный шов нужен сплошной, поэтому если вы начинающий сварщик или давно не варили – подбирайте силу тока очень осторожно. Прожечь металл ничего не стоит, а вот поставить «заплатку» — и дольше, и сложнее, и внешний вид с функционалом портит

Внимание! Герметичность – наше всё. В процессе и после сварки сразу проверяйте состояние швов

Именно негерметичный шов является проблемой в более 80% случаев.

Толщина металла должна быть не менее 3 мм. В противном случае при сварке и дальнейшей эксплуатации ваша коптильня сильно деформируется. Не экономьте на металле, по возможности выбирайте нержавейку.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

• В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
• В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

• крышка на 10 мм больше и имеет загнутые края;
• к верхней части корпуса приварен уголок 15х15мм;
• в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Коптильня стационарного типа

Если позволяет площадь территории, можно установить капитальную коптильную конструкцию. Этот процесс затратный, но результативный. Изделие будет исправно снабжать хозяев вкусными блюдами и украшать участок. Для успешной работы нужно следовать пошаговым советам:

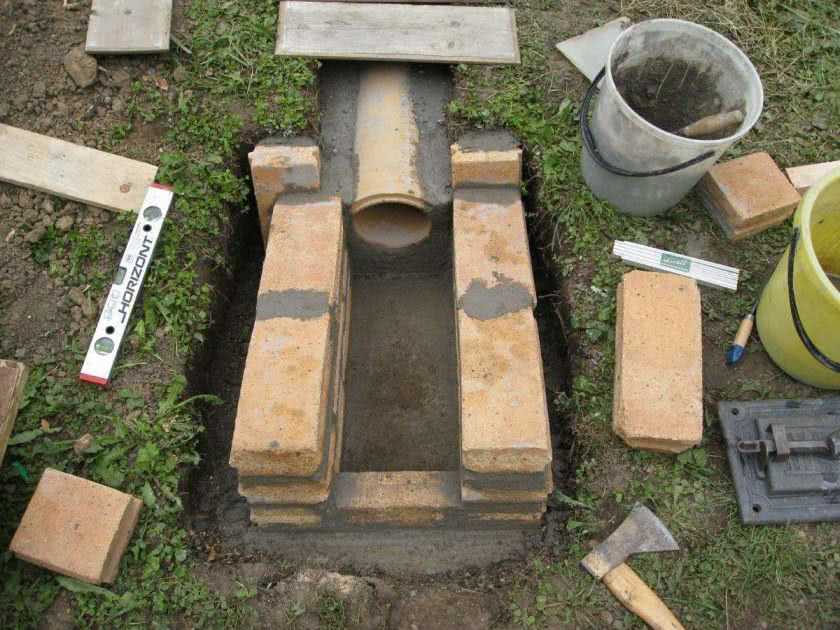

• на 40 см в глубину залить фундамент по размеру коптильного шкафа;
• от фундамента прокопать канал длиной от полутора до двух с половиной метра, по желанию;
• сварить металлический короб или сложить из кирпича углубление;
• поместить в канал трубу и присоединить ее к топке;
• после затвердения фундамента начать выкладывать кирпичные стены, попутно монтируя прутья;
• установить на сооружении крышку или дверку.

Из чего состоит коптильня

Любая коптильня, вне зависимости из чего она будет изготовлена имеет обязательные элементы:

• коптильная камера — это основа коптильни, которая должна плотно закрываться и быть практически герметичной, для того чтобы дым оставался в камере и она могла прогреваться до необходимых температур;
• решетка. Это деталь, на которую выкладывают продукты, и которая помещается в камеру для копчения. Можно установить одну решетку или несколько, все зависит от количества продуктов. Возможно использовать готовую решетку, от старой духовки, решетку для барбекю или сделать ее самостоятельно, например из тонкой арматуры или толстой проволоки. Также функцию решетки могут выполнить крючки — на них можно подвесить мясо или рыбу;
• поддон для опилок и стружек;
• ящик для приема золы;
• поддон для приема соков и жира, которые стекают с продуктов в процессе копчения;
• дымогенератор. В камерах для горячего копчения, эту функцию выполняют опилки, которые тлеют на дне камеры, что обеспечивает густой дым внутри. А вот в камерах холодного копчения следует установить более сложную систему в виде электрического элемента для нагрева, термодатчик, и терморегулятор. Это связано с тем, что для приготовления продуктов холодного копчения, температура дыма не должна быть выше 35 градусов С;
• вентилятор/компрессор. Полезный, но не необходимый для коптильни элемент. При его помощи в коптильнях для горячего копчения, можно увеличить циркулирование дыма, что позволит поднять температуру копчения и соответственно ускорить процесс готовки;
• крышка с гидрозатвором. Для обеспечения лучшей герметизации камеры, по ее периметру можно создать углубление и заполнить его водой. Благодаря чему дым не будет покидать камеру;
• источник нагрева. В зависимости от размера камеры, источником нагрева может служить стационарный или временный мангал, электроплита или газовая горелка.

Очаги

Простейший открытый дымогенератор — это костерок, сложенный из дров, то есть из коптильного материала повышенной влажности (40-70%). Правда, сегодня такой дымогенератор уже не удовлетворяет медико-санитарным требованиям. Дрова в нем сохнут, вспыхивают, горят. Приходится постоянно обкладывать очаг свежими листьями, дерном, травой. А значит ПАУ будет просто зашкаливать в готовом продукте копчения.

Второй вариант — опилочные коптильные очаги для горячего или для холодного копчения. Вот с их участием можно приготовить продукты, показатели которых (и, в частности, ПАУ) укладываются в существующие российские нормы и стандарты. Секрет таких очагов заключается в термическом разложении материала, происходящем при температуре свыше 600 градусов. Этого хватает, чтобы избавиться от бенз(а)пирена и нейтрализовать кислородом и парами воды химически активные радикалы.

Недостатками дымогенераторов открытого типа являются:

• большой расход коптильных материалов (топлива);
• время действия от 1 до 4-х часов, не больше;
• удлинение ямы-камеры и установка вертикальной перегородки;
• необходимость обустройства постоянно готового к розжигу дополнительного очага на замену выработавшегося.

Правда, от недостатков по последним двум пунктам можно избавиться, если сделать дымогенератор для копчения из отработавшего свое газового баллона:

Такой тип генератора дыма — что-то вроде печи длительного горения, только с перевернутым дном. И он может обслуживать сразу 2 коптильни. Потребуется только тройник с шибером.

Топливо для продуктов

Нужно тщательно выбирать вид топлива под каждый продукт индивидуально, потому что на тот или иной продукт каждая порода влияет по-разному, придавая продукции свой вкус и аромат.

Использование только дров или щепок не сможет оказать должного влияния на продукт. Нужно смешивать их между собой в разных пропорциях, чтобы дать определенный аромат:

1. Мясо, фрукты или овощи можно коптить на ольхе;
2. Свинину или говядину можно коптить на дубовых опилках;
3. Если нужно готовить «водные» виды дичи или рыбу, то лучше всего для копчения подойдет ива;
4. Коптят даже ягоды, орехи или овощи. Для них добавляют древесину фруктовых культур, например, вишни.

Если брать такую древесину, кора которой может горчить, нужно сперва удалить кору, и только потом уже применять ее для копчения. Исключения составляют хвойные породы и осина. На них не коптят.

Если коптильня холодная, то породы не должны гореть или воспламеняться при процедуре. В противном случае в продукт могут попасть канцерогены. Избежать этого поможет закрытие крышки камеры, чтобы процесс горения не происходил за счет поступающего кислорода.

Горячее и холодное копчение

Копчению поддаются абсолютно любые продукты. Кроме традиционных мяса, сала и рыбы это может сыр, овощи, морепродукты, птица. По технологии копчение подразделяют на горячее и холодное. Прежде чем выбрать коптильню, следует знать особенности разных видов копчения, их плюсы и недостатки.

Горячее похоже на запекание с дымком. Воздух в коптильне прогревается до150 °C, обволакивает продукт и насыщает его ароматным дымом. К плюсам горячего копчения можно отнести быстроту приготовления, которое занимает от 30 минут до 3-х часов. Кроме того, продукт сохраняет свою сочность и мягкость. Минусом являются небольшие сроки хранения готового продукта.

При холодном копчении приготовление продукта идет только за счет дымовой обработки. Температура дыма не больше 25 °C. Достоинства холодного копчения: готовое блюдо долго хранится, продукт обладает румяной корочкой и насыщенным ароматом.

https://youtube.com/watch?v=a-u2c0zHySA

Выбирая коптильню, отдавайте предпочтения универсальным моделям, подходящим как для холодного, так и для горячего приготовления.

Коптильня горизонтальная или туннельная

Чтобы оборудовать коптильню такого типа, потребуется приличный объем земляных работ, а также подходящий склон (хотя и небольшой) на участке. Последнее желательно, но необязательно — просто, чем больше тяга в системе, тем больше вероятность обеспечить стабильное дымообразование.

Качество копчения в такой коптильне практически не зависит от погоды, поскольку очаг-дымогенератор располагается в полузамкнутой камере с регулируемым доступом воздуха (с помощью крышки). Пользоваться туннельным устройством для копчения продуктов можно до + 30°С и 75% влажности снаружи, в течение 7-8 часов подряд. При условии отсутствия атмосферных осадков.

Если длина горизонтального канала окажется более 3 м, в таком устройстве возможно даже холодное копчение рыбы или мяса. Туннель более 5 м допускает копчение до готовности методом окуривания. А при длине в 7 метров и более, можно готовить до 2-3 видов различных копченостей одновременно. При этом грамотно построенная и правильно эксплуатируемая коптильня обеспечивает в готовых продуктах ПАУ в пределах установленных норм (0,2 мкг/кг для любого из используемых режимов копчения).

Коптильня холодного копчения

Как сделать коптильню холодного копчения, интересует многих мастеров. На рисунке показано холодное копчение в домашних условиях. Конструкция коптильни начинается с камина или с камеры, где сгорает подготовленное дерево. Через дымоходный канал охлажденный и очищенный дым попадает в коптильню с продукцией.

Для сооружения коптильни обычно используют участок до четырех метров. Лучше всего если есть возможность использовать небольшой склон. В этом случае легко добиться правильного угла наклона дымохода.

Начальный этап

Сначала вырываются две ямы с расстоянием между ними в три метра. Ямы соединяют неглубокой траншеей. В неё должен поместится дымоход, который представляет собой трубу диаметром от сто пятидесяти до двухсот миллиметров и длиной около трёх метров. Расстояние между ямами должно быть сантиметров на тридцать короче длины трубы.

В случае если нет подходящей трубы, то дымоход выкладывают из красного кирпича.

Печь должна находится ниже чем сама коптильня. Яма под печь обычно имеет сантиметров пятьдесят ширины и длину в семьдесят сантиметров.

Разница по высоте между коптильней и печкой равна пятидесяти — шестидесяти сантиметрам. Яма для фундамента коптильни имеет квадратное сечение со стороной в шестьдесят сантиметров.

Глубина обеих ямок должна равняться нескольким штыкам от расположения трубы дымохода.

Заливка фундамента

После того как ямы вырыты, в длинную траншею закладывается труба, а в вырытые ямы заливается бетон. Для печи уровень пола должен быть на десять сантиметров ниже уровня трубы, а в коптильне чуть-чуть ниже выхода дымохода.

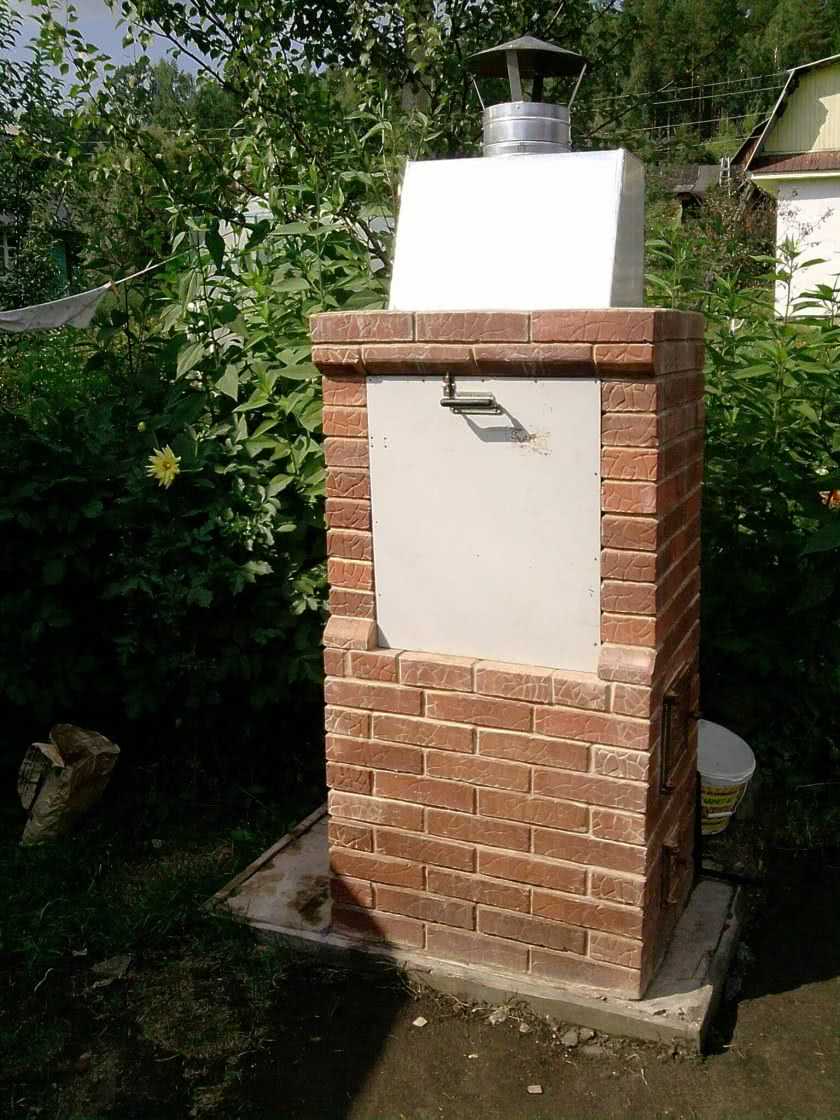

Когда бетон застывает, на нём в первой яме сооружают топку. На фундамент наносится слой из нежирного глиняного раствора. Сверху по периметру плашмя укладывается огнеупорный кирпич. Из кирпича и глины собираются стены топки.

Размер топки подгоняется под её дверку. В идеале дверца должна быть из чугуна. После установки дверцы конструируется крыша. Она может быть выполнена либо из готовой плиты, либо выложенной из накрытой кирпичами, арматуры.

После изготовления печки собирают квадратную основу под будущую коптильню размером пятьдесят на пятьдесят сантиметров. Кладка делается из обычного красного кирпича с закреплением на цементном растворе.

Когда растворы затвердеют выполняют пробную растопку. Если находятся места пропускания дыма, то они замазываются глиной или цементным раствором.

https://youtube.com/watch?v=lP7R1uE-6_E

Завершающая стадия

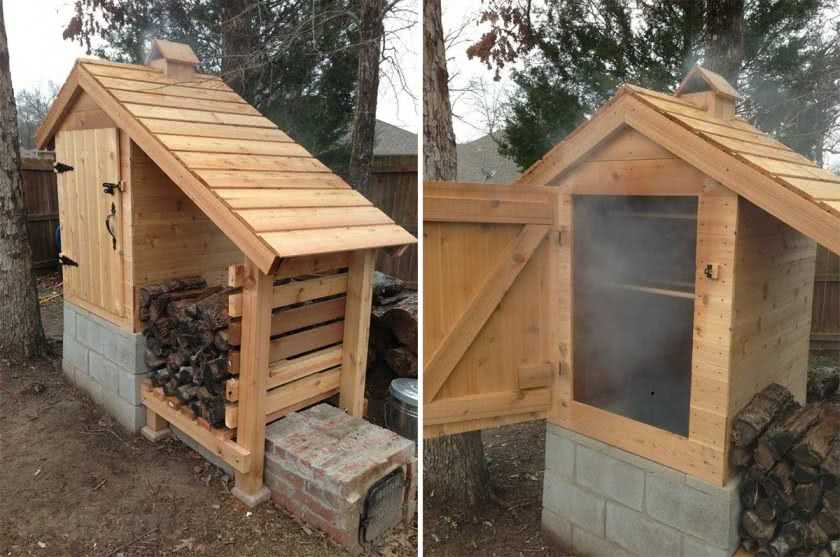

Потом из деревянных брусков сколачивается каркас коптильни с размером основания шестьдесят на шестьдесят сантиметров. Готовый каркас обшивается одним слоем досок. Обрезок металлической трубы может послужить дымоходом, который закрепляется на крыше. Внутри домика по бокам пришиваются бруски с пазами для металлических прутьев, на которых развешивается мясо и рыба.

На первый слой древесины прибивается вагонка, собранная из хвойных пород дерева. Вагонка монтируется горизонтально. Дверь собирается точно таким же способом. Подобная конструкция позволяет избежать лишних потерь теплого дыма.

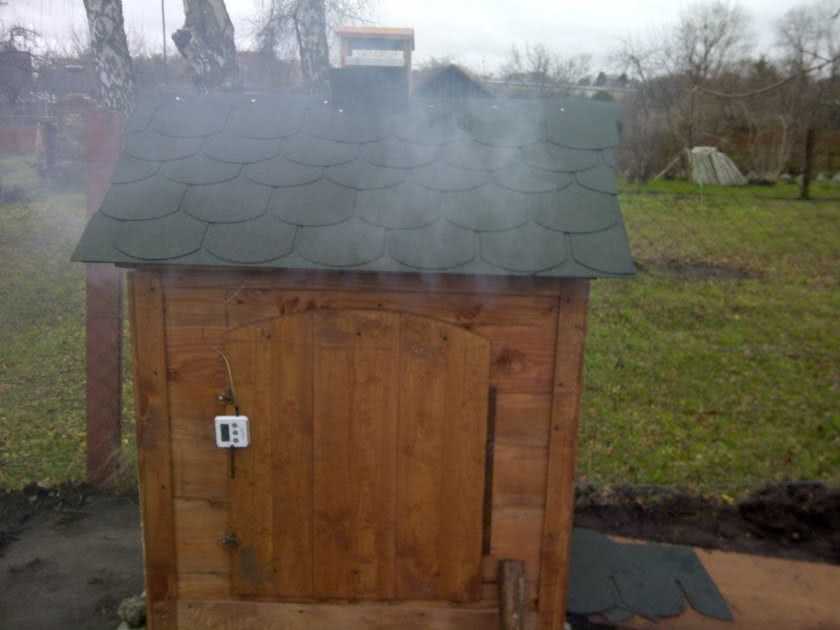

В дверь желательно врезать термометр циферблатом наружу. Он позволит контролировать температуру внутри коптильни.

Весь собранный домик насаживается на подготовленный кирпичный фундамент и через нижние бруски по периметру с помощью дюбелей крепится к кирпичной стенке. Щели аккуратно и плотно замазываются раствором и после его высыхания, древесина покрывается защитным лаком. Крышу коптильни защищают шифером или профнастилом.

Таким образом, вопрос, как сделать коптилку холодного копчения, решён.

https://youtube.com/watch?v=Yw0CSjB_gtk

Коптильня из холодильника

Камеру копчения при желании легко собрать из подручных средств. Например, холодильника.

Коптильня своими руками холодного копчения из холодильника делается сравнительно быстро.

Все щели холодильника заклеиваются липкой лентой и к нему подводится труба, второй конец которой прикреплен к печке. И также холодильник освобождается от всех внутренних частей.

Сверху на корпусе вырезается отверстие для выпускания дыма. Иногда там же монтируют небольшой вентилятор.

Внутри холодильника в верхней части прикрепляют решетки, на которые можно будет класть продукты.

На низ холодильника ставится миска для сбора стекающего жира.

В качестве печки можно использовать буржуйку или электрическую плитку. На электрическую плитку выкладывают опилки. Когда опилки начинают дымить, то плитка выключается. Затем включается снова.

Длина соединительной трубы между печкой и холодильником-коптильней составляет три — четыре метра.

https://youtube.com/watch?v=cu8SakxgIeA

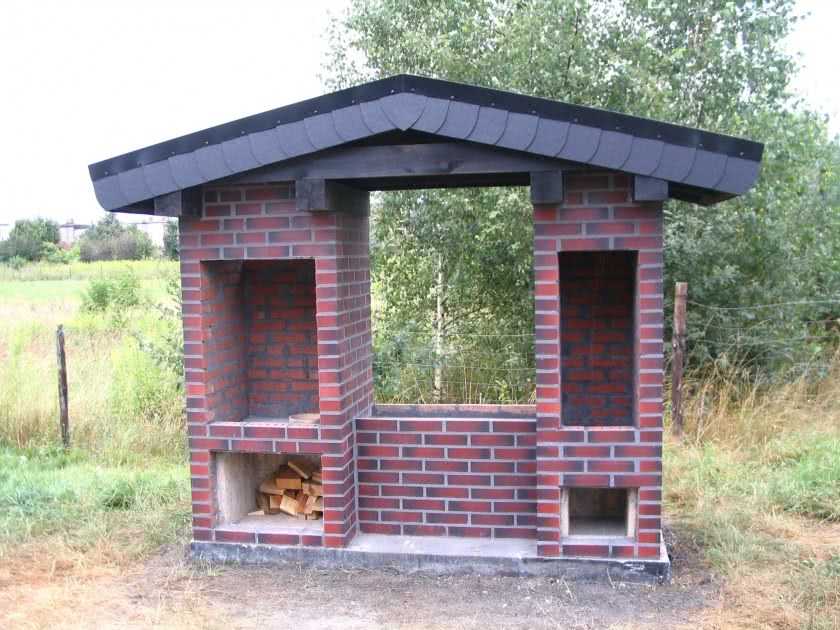

Камерные коптильни

Такие коптильни — в каком-то смысле «гибрид» двух вышеупомянутых видов. Если тоннельную коптильню нужной длины, обустроенную на уклоне (10-30°), дополнить шахтой, диаметр которой около 1 м, а высота 1,5-2 м, получится как раз классическая камерная коптильня. Дистиллятором дыма в ней будет служить длинный тоннель, а дополнит его глухой низ шахты, работающий как расширительная камера, усиливающая осаждение вредных дымных компонентов.

Современные промышленные коптильни строятся как раз по камерному типу. Но они, конечно, более компактны, благодаря обустройству специальными подготовительными установками для воздуха, а также электродистилляторами дыма.

Похожие записи:

Руководство по правильной пайке труб из полипропилена Естественная вентиляция в частном доме Из какого материала и какую ванну лучше выбрать? обзор предложений на рынке сантехники Уклон в процентах (%, единицы уклона) → град (grad, общеупотребительные единицы) Холодная сварка для бензобака какая лучше? Какое напольное покрытие выбрать для кухни?
