Оглавление
Приобретите необходимые инструменты для пайки
Используйте паяльник с контролем температуры
Для правильной пайки электронных компонентов и печатных плат нужно приобрести паяльник с электростатической защитой, и высокой мощностью нагревательного элемента. Это позволит паять длительное время без сильного нагара и хорошо подходит для радиолюбительской и профессиональной практики. Простые паяльники без регулировки требуют некоторых навыков для исключения перегрева паяемых компонентов.
Для небольших радиокомпонентов и тонких проводов нужно использовать паяльник с мощностью до 25 Ватт. Для радиаторов, трансформаторов и толстых проводов берите 100 ваттный паяльник, не меньше.
Если паяльник позволяет, используйте регулировку температуры, чтобы настроить оптимальную температуру жала, при которой припой плавится достаточно быстро, но не перегревается.

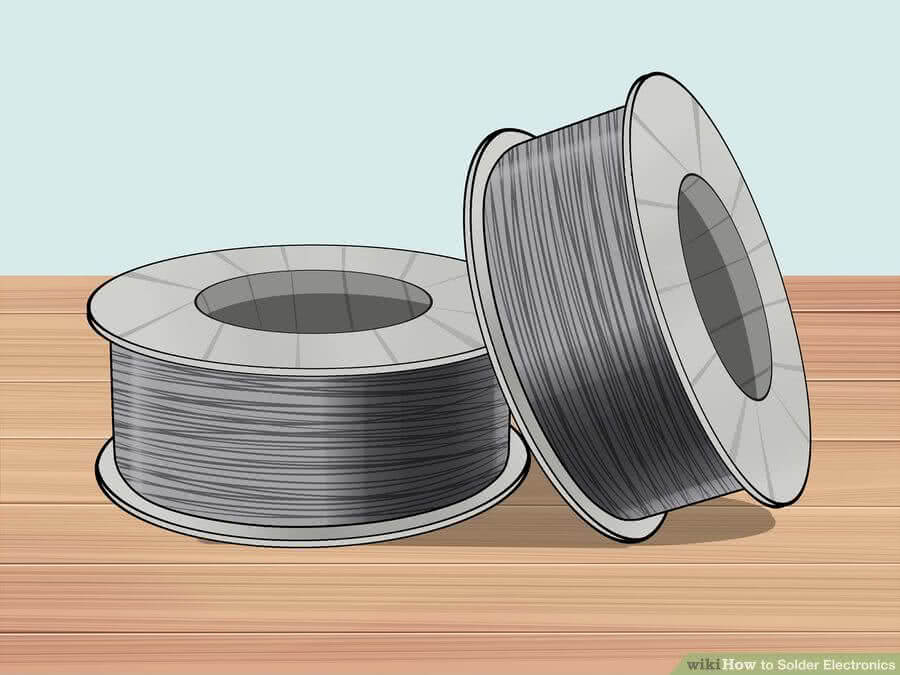

Используйте припой в катушках нужного состава
состоит на 60 % из олова и на 40 % из свинца и обозначается 60/40. Этот припой рекомендуется новичкам в пайке, но требует хорошей вентиляции или защиты органов дыхания от паров свинца, способного накапливаться в организме. Так что проветриваем тщательнее, товарищи.
Все большую популярность набирают , у которых температура плавления выше и для их пайки требуются специальные флюсы. Такие припои состоят на 96,5 % из олова и на 3,5 % из серебра. Наличие серебра уменьшает омическое сопротивление паяного контакта, что хорошо сказывается на надежности электроники.
Используйте припой с флюсом внутри
Часто в середину проволоки добавляется флюс – такой трубчатый припой обладает лучшей паяемостью и облегчает процесс пайки благодаря удалению окислов изнутри паяного соединения. Внутри трубчатого припоя часто используют следующие наполнители:
— канифоль сама по себе является нейтральным флюсом, хорошо смачивает поверхность припоя, но оставляет коричневый липкий остаток, который, впрочем, может быть удален с помощью изопропилового или этилового спирта и даже растворителем. Существуют различные канифольные флюсы, но чаще всего используются с обозначением RMA – умеренно активированная канифоль.
— безотмывочный обычно не оставляет сильного остатка, который может вызвать коррозию металлов или создать утечку тока из-за проводимости. Этот флюс изобретен для снижения временных затрат на отмывку после пайки.
— водорастворимый флюс обычно является на основе кислот, остаток которых может быть смыт с платы водой. Иначе эти остатки флюса вызывают коррозию металла, что приводит к повреждению платы и электронных компонентов.

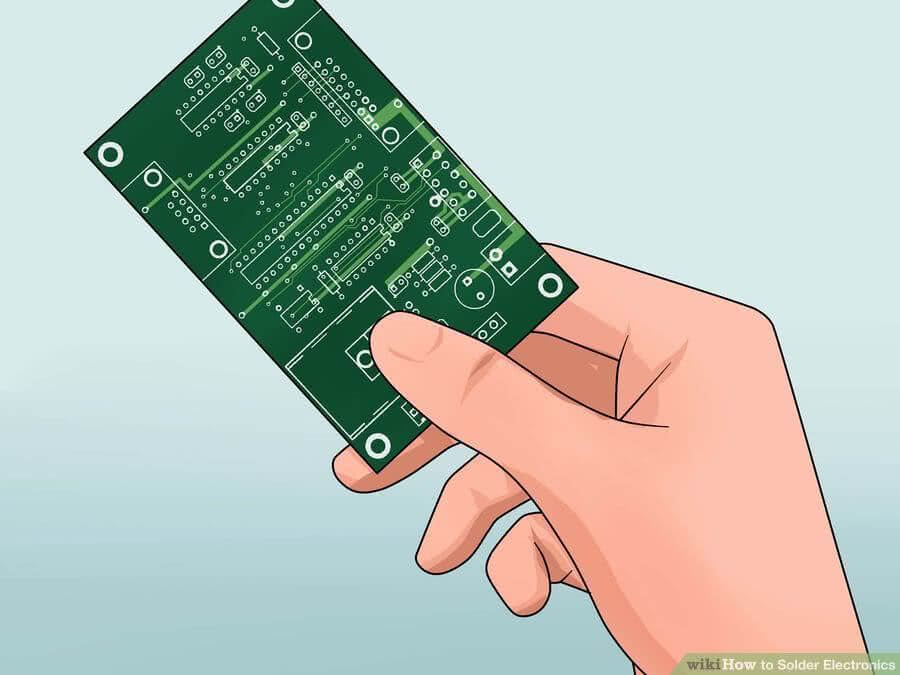

Используйте компоненты, совместимые с платой
Для начинающих рекомендуется использовать выводные электронные компоненты, которые вставляются в отверстия в печатной плате. Эти отверстия в идеале должны быть металлизированы, чтобы надежно соединять верхний и нижний слой платы. Правильная пайка других электронных компонентов, проводов и разъемов отличается применением других приемов пайки, но общий принцип остается тем же.
Используйте специальные инструменты для удержания компонентов
Даже выводные радиодетали достаточно малы для мощных пальцев радиолюбителя. Так что лучше иметь под рукой клещи, и , чтобы во время обучения пайке не обжечься и надежно фиксировать детали инструментом.
Флюс и припой для пайки микросхем
Припоев очень много. Оптимальный выбирается, снова-таки, опытным путем. Так как зависит и от паяльника и от его владельца
При выборе только обращайте внимание на область применения. Тугоплавкие вам не нужны, так что в описании должно быть указано, что их можно применять для пайки радиодеталей, электронных компонентов
Не следует применять слишком едкие флюсы. Если просто так использовать кислоту, она дорожки разъест через год. Ее стоит использовать при пайке алюминия. И то, после работы необходимо тщательно удалить остатки. Для работы с обычными радиодеталями часто применяют ЛТИ-120, для пайки SMD компонентов удобнее паяльная паста. И не забывайте, что любой флюс надо удалять после пайки. Чем и как — написано на каждой емкости. Часто используют технический спирт, некоторые растворители.
В чём суть пайки
В паяльном деле используется способность одних металлов в расплавленном состоянии эффективно растекаться по поверхности других под действием гравитации и умеренного поверхностного натяжения. Соединение пайкой неразъёмное: две соединяемые детали как бы обволакиваются слоем припоя и остаются неподвижными после его застывания.
Поскольку мы будем рассматривать пайку именно в контексте пайки металлов, то наиболее важными параметрами будут прочность механического и проводимость электрического соединения. В большинстве случаев это прямо пропорциональные величины и если две детали плотно схвачены, то и проводимость между ними тоже будет высокой. Однако припой имеет удельное сопротивление выше, чем даже у алюминия, поэтому его слой должен быть как можно более тонким, а укрывистость — максимально высокой.
Для того чтобы пайка была возможна в принципе, существует два условия. Первое и важнейшее — чистота деталей в месте спайки. Припой присоединяется к поверхности металла на атомном уровне и наличие даже малейшей оксидной плёнки или загрязнений сделает надёжное прилипание невозможным.
Второе условие — температура плавления припоя должна быть значительно ниже температуры спаиваемых деталей. Это кажется очевидным, но существуют припои с температурой плавления выше, чем у алюминия, к примеру. Кроме того, если реальная разница в температурах плавления недостаточно высока, при застывании припоя температурная усадка деталей может помешать нормальному формированию кристаллической решётки припоя.
Секреты хорошей пайки

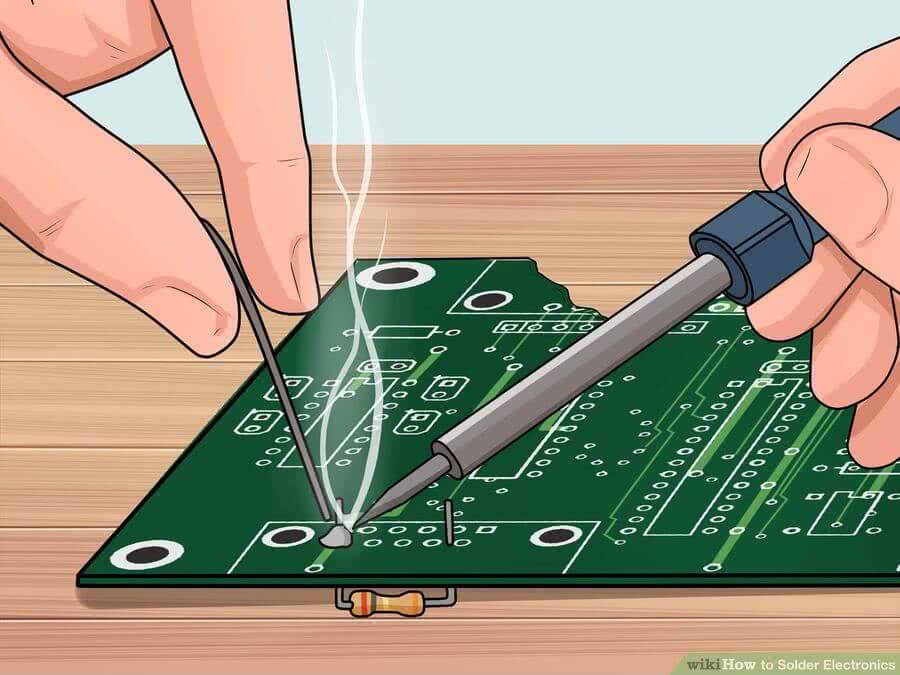

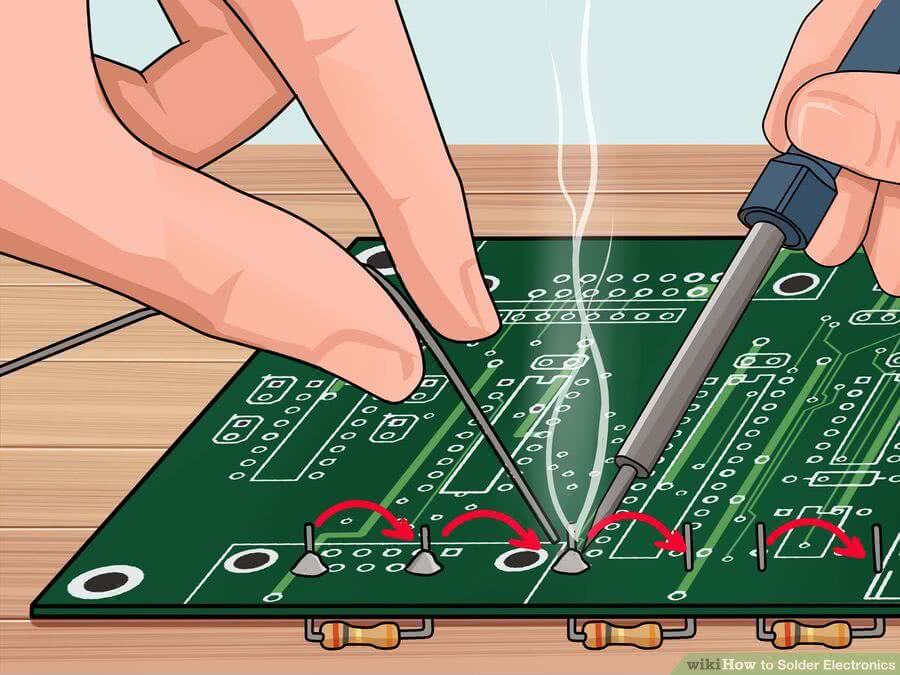

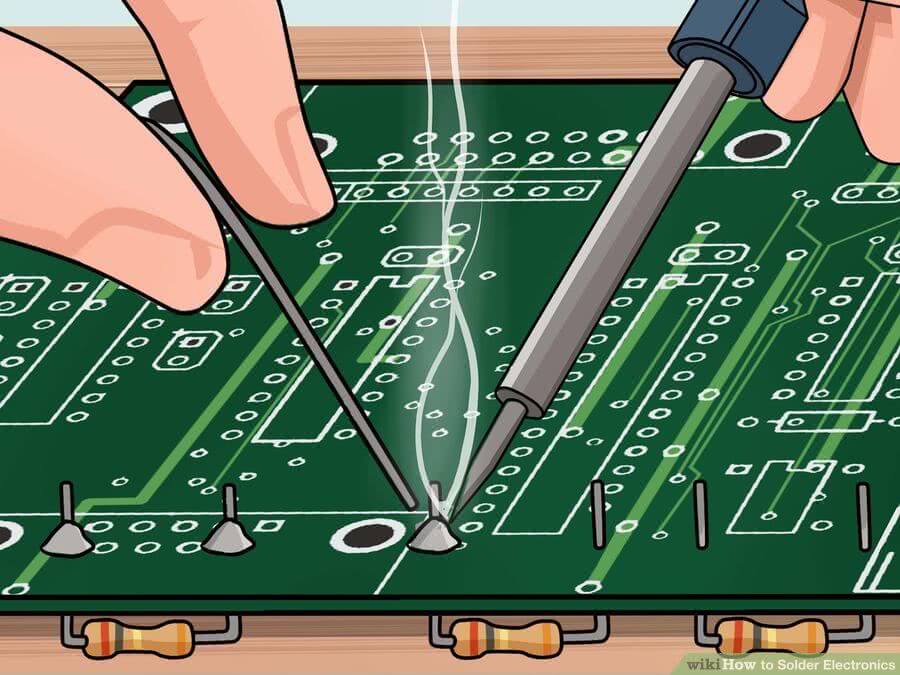

Двигайтесь энергично
К сожалению, при перегреве легко повредить компоненты или печатную плату. Самое главное правило в пайке – научиться паять правильно и не перегревать плату и радиодетали. Паяйте четко и быстро. Держите пальцами массивные радиодетали или плату недалеко от места пайки, чтобы контролировать нагрев платы.
Установите температуру жала паяльника немного меньше, чем хотелось бы. Так можно проверить, достаточно ли этого для качественной пайки. Используйте 30-ваттный паяльник и кратковременную пайку, чтобы избежать перегрева контактов.
При работе с двухсторонней печатной платой проверьте пайку обоих слоев металлизации на предмет качественной и правильной пайки. Хороший паяный шов будет блестящим и конической формы. Если шов выглядит рыхлым, с налетом, то такой эффект называется некачественной «холодной пайкой». Происходит это из-за недогрева, отсутствия флюса и слишком быстрого остывания припоя. Как правильно паять в этом случае понятно — использовать и чуть дольше греть припой.

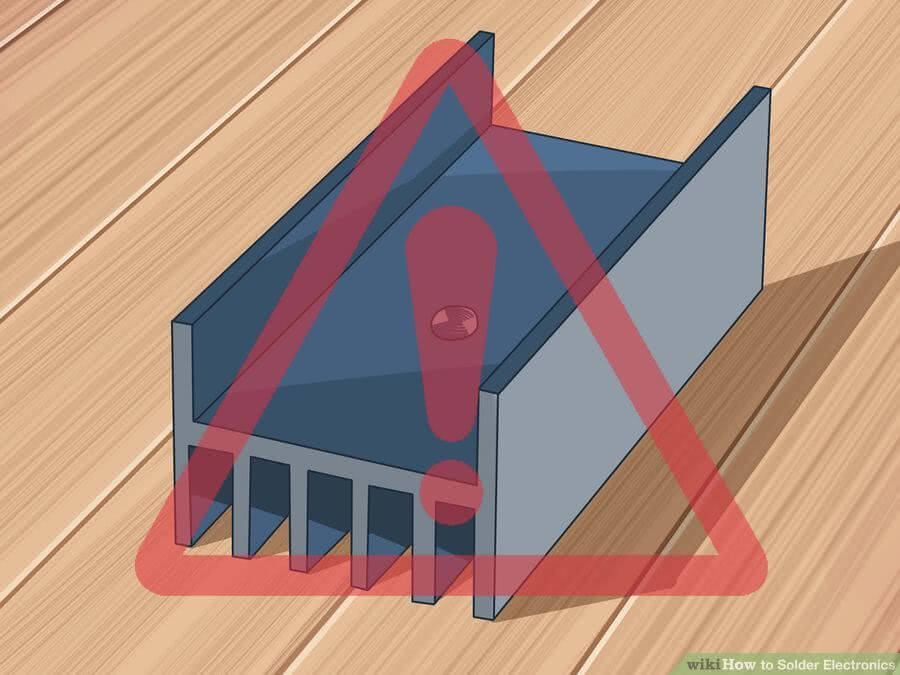

Отводите тепло от термочувствительных компонентов
Некоторые радиодетали (диоды, транзисторы и др.) весьма чувствительны к перегреву. Они требуют дополнительного отвода тепла радиатором, который крепится к их корпусу. Можно пользоваться небольшими радиаторами, прижимающимися к корпусу детали для ее охлаждения.
Научитесь распознавать достаточное количество припоя
Шов с правильным количеством припоя выглядит гладким и блестящим. Визуальный контроль является одним из лучших способов проверки паяных соединений. Припой должен плавиться на поверхностях контактов, а не на жале паяльника. Именно такой подход дает прочное соединение с поверхностью металла.
Припой должен покрывать пространство между паяными контактами равномерно, не образуя наплывов или недопаяных мест.

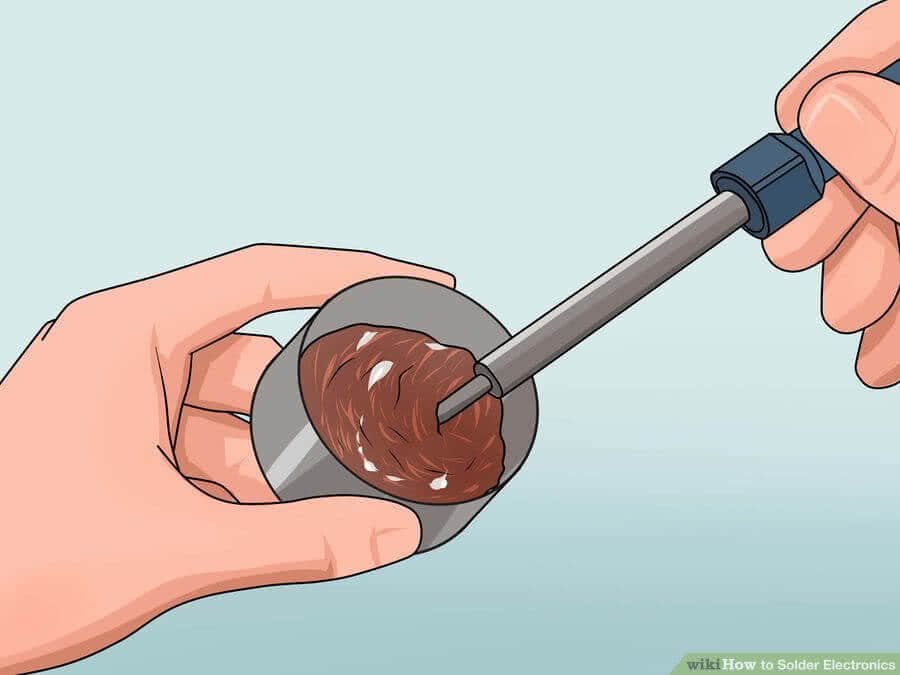

Держите жало в чистоте
Кипящая канифоль или другой флюс из трубчатого припоя может оставить на жале или на шве нагар. Этот нагар является нежелательным остатком после процесса пайки. Он ухудшает качество шва, свойства смачиваемости и механическую прочность соединения. Очистите жало паяльника с помощью .

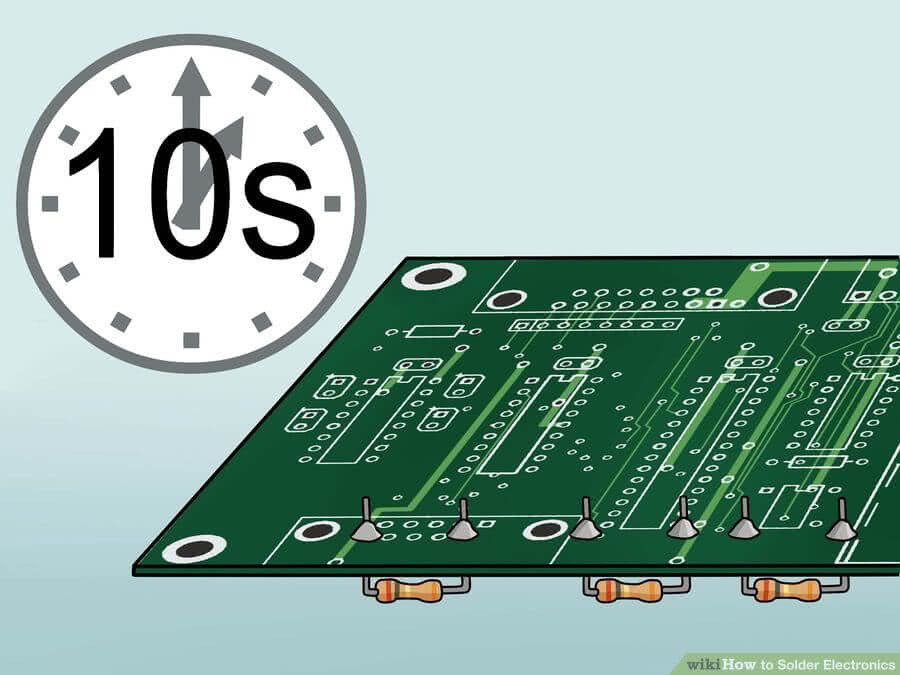

Убедитесь в полном остывании припоя
Полное остывание припоя может занять от 5 до 10 секунд – все это время лучше не шевелить паяными контактами. Чтобы удержать горячие радиодетали используйте , или с увеличительным стеклом для визуального контроля.
Потренируйтесь на кошках
В качестве «кошки» можете взять старые радиодетали и попаять их между собой. Перед ответственной пайкой всегда проверяйте инструмент. Никто не совершенен, даже профессионалы, так что тренировка всегда пойдет на пользу делу. Как паять профессионально просто поймете со временем.

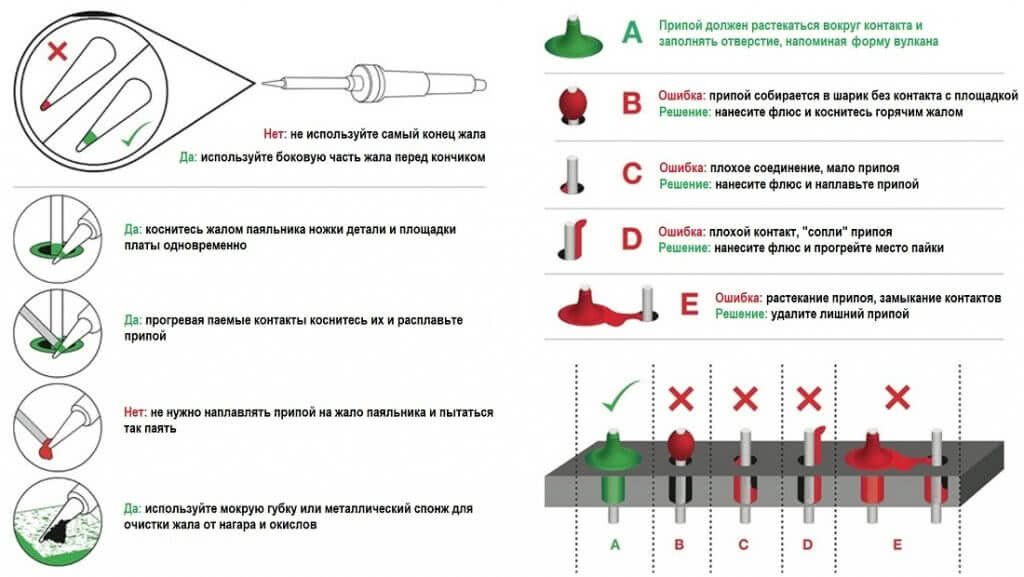

В конце хочу привести картинку, немного похожую на инфографику на тему как научиться правильно паять. Эти основы пайки для начинающих я переводил сам, так что пользуйтесь на здоровье.
типа «ТРЕТЬЯ РУКА»
Цена от 20 000 руб.
(Есть рассрочка 0%)

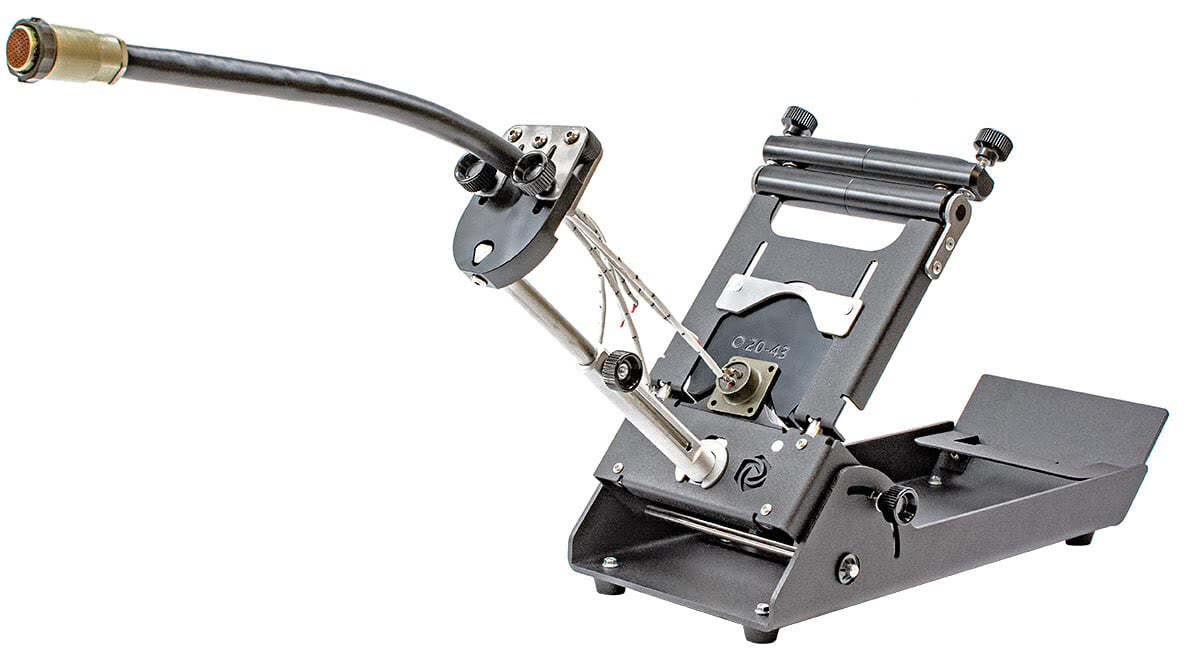

Держатели для пайки третья рука для монтажа кабеля в разъемы
| Монтаж проводов в разъем на жгутовом производстве это ответственный трудоемкий ручной техпроцесс. Для облегчения проведения пайки разъемов требуются различные приспособления. | Монтажные приспособления для пайки разъемов типа «Третья рука» предназначены для пайки выводов проводов к контактам разъемов при производстве жгутовой продукции. Предлагаемые приспособление для пайки разъемов имеют от 1 до 3 мест для фиксации разъемов разной конфигурации, а также быстросъемный хомут для соосного с разъемом закрепления жгута. | Крепежная плита может перемещаться вдоль основания и изменять угол наклона. Некоторые приспособления для монтажа кабельных разъемов могут поставляться на основаниях с вакуумной или магнитной фиксацией. |
 |

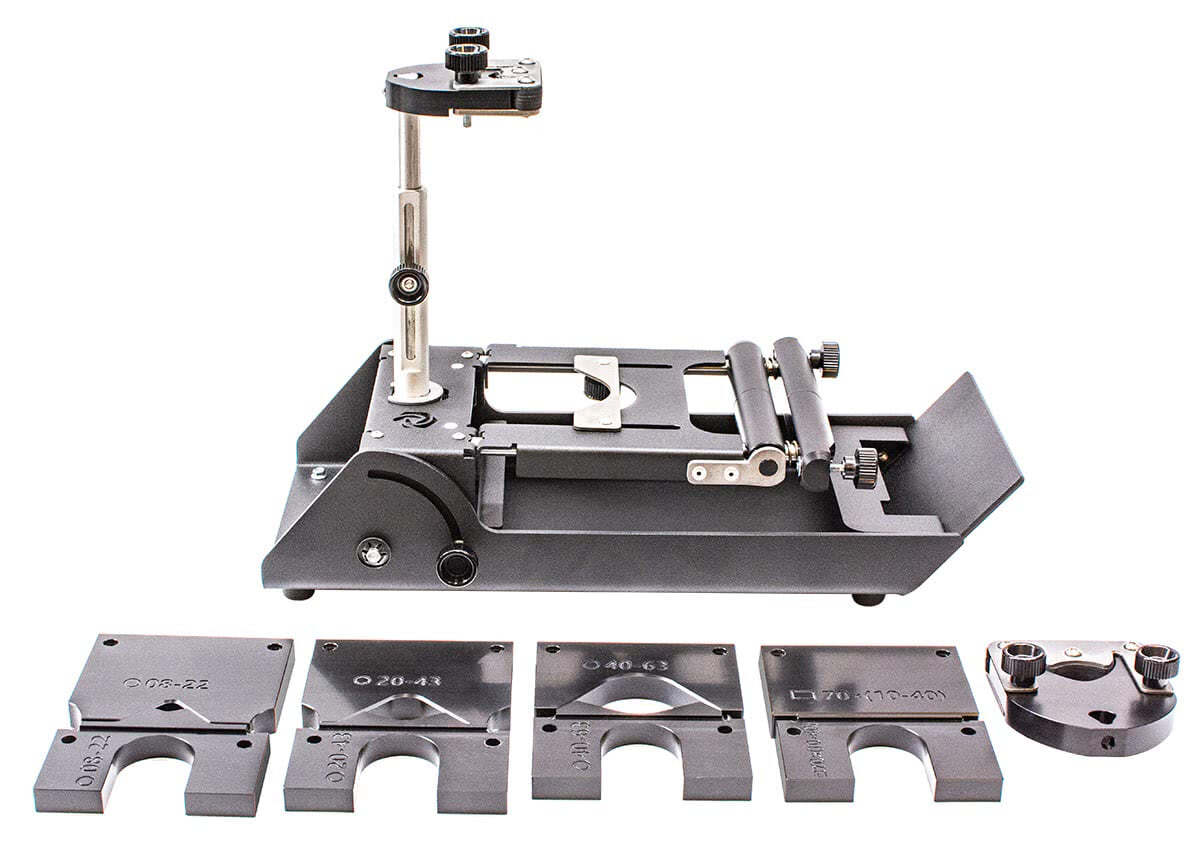

Приспособление для распайки разъемов УДР 08-63 Универсальный держатель разъема и кабеля. .Наклон приспособления изменяется на 90 градусов. В комплекте:
|
||||||||||||||||||||||||||||||
 |
 |
 |
|||||||||||||||||||||||||||||
 |
 |
 |
 |
 |
|||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||
 |
Для зачистки выводов проводов и их распайки в разъемы разработана специальная паяльная станция Альфа-102 ИТ с импульсным съемником изоляции. |
 |
 |
|
Приспособление для пайки разъемов №1 на вакуумном основании. СНЯТ С ПРОИЗВОДСТВА Шаровый фиксатор обеспечивает любой наклон разъема, вплоть до горизонтального. Держатель для пайки разъемов обеспечивает закрепление круглых разъемов диаметром от 20 до 46 мм и поддержку кабельного жгута диаметром от 10 до 24 мм. |
Приспособление для пайки разъемов №2 на струбцине РАСПРОДАЖА. НА СКЛАДЕ 1 ШТ. Держатель для пайки разъемов обеспечивает монтаж кабельных разъемов с габаритами от 30 х 20 мм до 70 х 30 мм и поддержку кабельного жгута диаметром от 10 до 24 мм. Наклон приспособления для пайки разъемов может изменяться. |
 |
 |
|
Приспособление для пайки разъемов №3 на струбцине РАСПРОДАЖА. НА СКЛАДЕ 5-10 ШТ. Держатель для пайки третья рука обеспечивает закрепление трех круглых разъемов диаметром от 20 до 46 мм и поддержку кабельных жгутов диаметром от 10 до 24 мм. Наклон приспособления для пайки разъемов может изменяться. |
Приспособление для пайки разъемов №4 на струбцине ПРОИЗВОДИТСЯ ТОЛЬКО ПОД ЗАКАЗ Держатель для пайки третья рука обеспечивает закрепление двух круглых разъемов диаметром от 20 до 46 мм и поддержку кабельных жгутов диаметром от 10 до 24 мм. Третье посадочное место обеспечивает закрепление разъема диаметром от 76 до 146 мм и поддержку кабельного жгута диаметром от 21 до 35 мм. Наклон приспособления для пайки разъемов может изменяться. |
|
Более подробная информация предоставляется по запросу. Возможно изготовление приспособлений для пайки разъемов по необходимм габаритам, обращайтесь, не стесняйтесь. |
Другая продукция оснащения участков для изготовления жгутов
|
|
|
 |
 |
 |
|
Магнитные держатели для изготовления жгутов |
||||
|
|
|
|
 |
 |
| Паяльные станции для пайки жгутов | Снятие изоляции с проводов | Герметизация разъемов |
Что входит в комплект?
Для выполнения качественной пайки требуется четкая организация рабочего места и наличие универсального набора, который должен состоять из всех необходимых инструментов и материалов для паяльных работ. Поскольку площадь современного жилья не позволяет полноценно оборудовать рабочее место в отдельном помещении и приобретать много приборов, то достаточно будет просто приобрести набор для пайки, укомплектованный паяльным прибором, вспомогательными инструментами и расходным материалом.
Паяльники
Главным инструментом в наборе, предназначенном для самостоятельной пайки деталей на дому, считается паяльник. Его можно применять как для паяния деталей из пластика, так и для металла. Кроме того, данный вид инструмента нашел широкое применение и в промышленных отраслях на производствах, деятельность которых связана с выпуском электронных схем и пластиковых труб. На сегодняшний день паяльники представлены на рынке огромным ассортиментом. Выбирая их, следует учитывать способ нагрева, в зависимости от которого приборы подразделяют на такие вид.
Нихромовые. Их стержень изготовлен из нихромовой проволоки. Стоят недорого, устойчивы к механическим воздействиям, но долго нагреваются.
Инструменты и приспособления
Помимо паяльника, нужно иметь и дополнительные инструменты, которые облегчат работу и позволять сделать пайку более качественной. Например, очень полезным устройством считается мультиметр, при помощи его можно не только измерять сопротивление, напряжение, но и определять разрывы.
Пинцет должен быть немассивным и с острым концом. Помимо этого, в наборе не помешают и следующие приспособления.
- Напильник. Его чаще всего используют для спиливания жала паяльного устройства.
- Бокорезы. Позволяют кусать предметы разного размера, которые мягче железа.
- Отвертки. Желательно иметь в наборе несколько отверток с разными насадками. При выборе стоит отдавать предпочтение качественным изделиям, поскольку дешевые подделки быстро становятся непригодными.
Аксессуары
Поскольку паяльный агрегат во время работы может нагреваться до +300 С, то его рекомендуется комплектовать специальной подставкой. Это не только обеспечит безопасность выполнения работы, но и сделает процесс пайки удобным. Помимо этого, в наборе должен иметься вместительный кейс. Благодаря ему можно будет удобно хранить и транспортировать все принадлежности.
Расходные материалы
Все наборы для пайки состоят не только из инструментов и приспособлений, но и комплектуются такими расходными материалами, как припой и канифоль. При этом стоит заметить, что припой представляет собой сплав олова со свинцом, который во время пайки выделяет вредные испарения, но идеально подходит для обработки металлических поверхностей перед началом работы. В зависимости от материалов изготовления и состава припой может быть нескольких видов:
мягкий – температура его плавления составляет от +60 С и выше, он состоит только из олова и свинца в разных процентных соотношениях;
Благодаря использованию припоя увеличивается уровень паяемости металлов. Его нужно иметь в наборе в нескольких видах. Например, для пайки в радиотехнике применяется припой типа ПОС.
Во время работ с канифолью нужно открывать окна на проветривание. Ее применяют в основном для обезжиривания поверхностей и удаления оксидных пленок. Для пайки нержавеющей стали, никеля и алюминия нужно приобретать раствор канифоли с кислотой.
Секреты выбора
Чтобы самостоятельно ремонтировать бытовую технику и электронику, следует иметь в хозяйстве минимальный набор для пайки, от выбора которого будет в дальнейшем зависеть качество и быстрота выполнения работы
Покупая такие наборы, стоит в первую очередь обращать внимание на технические характеристики паяльника, так как он считается главным инструментом. Паяльный прибор должен иметь высокие показатели мощности и удобные размеры
Если набор приобретается для обучения пайке, то необязательно выбирать профессиональные модели. Достаточно обойтись простенькими вариантами, состоящими из паяльника без термодатчика мощностью до 40 Вт, пинцета, подставки и канифоли. Также начинающим мастерам не рекомендуется выбирать паяльники с керамическим жалом, работа с ними будет сложной.
Для использования на даче лучше всего покупать большие наборы с кейсом, их будет удобно перевозить и хранить в кладовке. Такие наборы должны комплектоваться хорошим паяльником, который бы поддерживал постоянный температурный режим нагрева и обладал функцией регулировки температуры. Не помешает также в наборе наличие подставки под прибор и ванночки для чистки губки. Нельзя забывать и о припое, проводах и термоусадочных трубках. Чтобы было удобно пользоваться жидкими припоями, нужно предусмотреть и наличие кисточки.
Обзор набора для пайки YIHUA 27 в 1 смотрите далее.

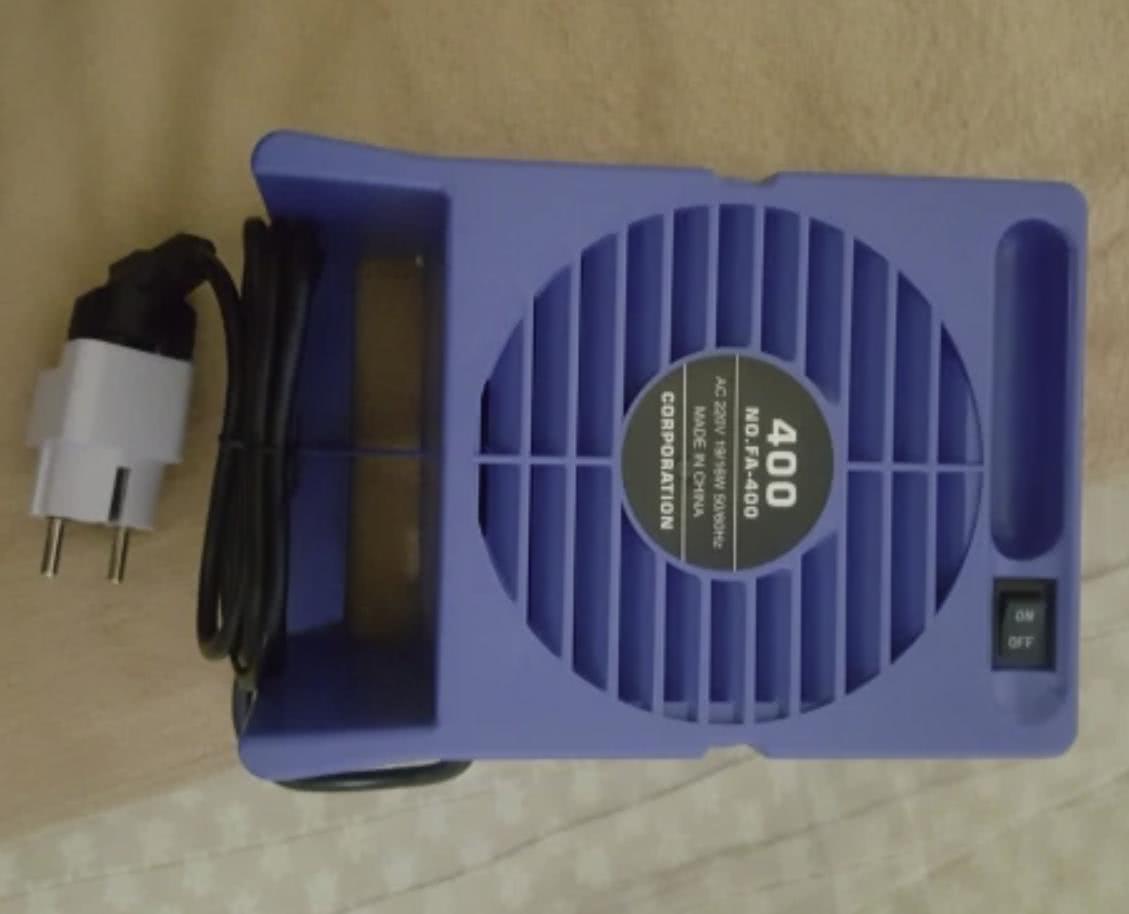

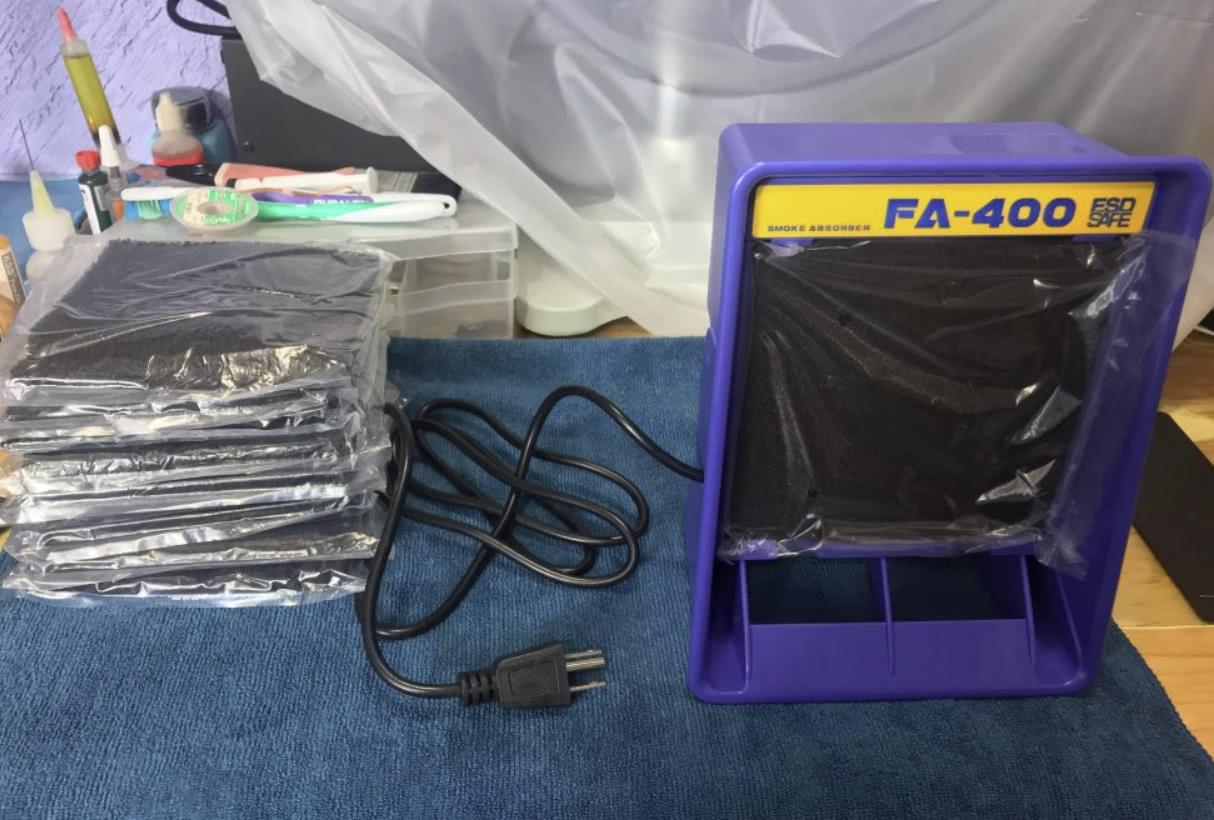

Настольный поглотитель дыма
Во время работы не стоит забывать и о здоровье. Все-таки пайка сопровождается выделением не самых полезных веществ, включая всякие смолы. Вот этот небольшой портативный поглотитель дыма сделает процесс ремонта плат более безопасным.
В комплекте идут 10 губчатых фильтров, улавливающих вредные вещества. Как пишет производитель, девайс очищает воздух на 80%. Приборчик не очень мощный, поэтому ставить его желательно поближе к себе. Лучше всего он вытягивает на расстоянии сантиметров до 20—25, дальше действует слабее.
При заказе обязательно обратите внимание на выбор правильного напряжения питания (220 В) и варианта исполнения вилки (EU). Ну я думаю вы и так это понимаете
Конструкция паяльника для радиодеталей
Прежде чем решаться, какой паяльник выбрать для пайки проводов в радиоэлектронике, нужно разобраться с его конструкцией. К основным элементам инструмента относится:
- Жало;
- Стержень;
- Нагреватель;
- Держатель;
- Электрический шнур и вилка;
- Трансформатор;
- Частотный преобразователь;
- Регулятор мощности;
- Кнопка управления.
В зависимости от конкретной модели, количество элементов конструкции может меняться
При выборе следует обратить внимание на соответствие параметров каждого элемента заявленным требованиям
Особенности выбор паяльника
Естественно, что самые качественные и удобные модели будут стоить значительно выше обыкновенных бытовых
Поэтому, важно определиться с целями применения
Определяясь, какой паяльник выбрать для пайки радиодеталей, стоит обратить внимание на тип нагревателя. По данному параметру устройства разделяются на:
- Газовые. Лучше всего подходят для пайки проводов в распределительных коробках. Они могут работать в автономном режиме без подключения к источнику электроэнергии. Помимо пайки инструмент можно использовать как фен для термоусадки. Главной проблемой работы с ними является выделение вредных газов в атмосферу, а также сложность работы с мелкими микросхемами.
- Электрические. Эти модели лучше приспособлены для пайки микросхем, а не только для проводов. Здесь могут встречаться недорогие простые спиральные модели, которые долго греются, но отлично подходят для новичков. Также есть керамические модели с быстрым нагревом, но они оказываются очень хрупкими и на практике часто ломаются. Импульсные дороже всех, но они специализированы для работы с микросхемами и быстро нагреваются.
Если рассматривать, как выбрать паяльник для пайки радиодеталей, то нужно ориентироваться по следующим параметрам:
- 100 Вт и выше – модели не стоит использовать для работы в данной сфере;
- 60-100 Вт – устройства могут использоваться для пайки проводов, но другие радиоэлементы ими нельзя спаять;
- 20-50 Вт – хорошо подходят для пайки радиоэлементов в домашних условиях, но если речь заходит о тонкой работе с мелкими деталями, то могут возникнуть трудности;
- 10 Вт и менее – такой вариант используется преимущественно при работе с микросхемами и для более толстых контактов не подходит.
Топ 5 лучших моделей паяльников для радиодеталей
Разбираясь, какой паяльник выбрать для пайки микросхем, стоит обратить внимание на эти конкретные модели:
Baku bk-456 – модель с мощностью до 40 Вт. Температура нагрева составляет до 450 градусов Цельсия. Имеется встроенный регулятор температуры.
Паяльник Baku bk-456
TLW 500W – мощный паяльник с нихромовым нагревательным элементом.
Паяльник TLW 500W
AOYUE 3211 – модель с керамическим нагревателем. Максимальная мощность составляет до 80 Вт. Присутствует быстрый нагрев. Обладает дополнительной светодиодной подсветкой.
Паяльник модели AOYUE 3211
ZD 416G – модель с быстрым нагревом. Максимальная мощность здесь составляет 25 Вт. Отлично подходит для работы с микросхемами.
Паяльник модели ZD 416G
Intertool RT2001 – импульсная модель со встроенным трансформатором. Максимальная мощность достигает 100 Вт. Используется преимущественно для демонтажа элементов.
Паяльник Intertool RT2001
Производители
Среди популярных производителей можно отметить следующие бренды:
- Sthor;
- AOYUE;
- ZD;
- TLW;
- Intertool;
- Mega;
- Baku;
- Mastertool.
Виды паяльников по величине питающего напряжения
Рассматриваемые инструменты выпускаются разных видов, и первым критерием, по которому приборы отличаются между собой, является их напряжение питания. По этому параметру паяльники классифицируются по следующим величинам напряжения питания — 12, 24, 36, 42, 220 и 380В. Почему приборы выпускаются разного напряжения? Вполне уместный вопрос, на который можно ответить следующим образом:
- Для обеспечения безопасности человека. Если работы проводятся инструментом во влажном помещении, то разрешается пользоваться только такими устройствами, которые функционируют от напряжения до 36В, но не более того. Корпус прибора при этом следует обязательно заземлить, что позволит предотвратить поражения человека электрическим током
- Сфера применения прибора. Прибор используется для пайки не только дома, но и на производстве, где с его помощью осуществляется соединение различных крупных деталей. Для таких целей используются высокомощные инструменты, работающие от сети 220В. При выполнении спаечных работ на легковых и грузовых автомобилях, а также мотоциклах применяются приборы, работающие от постоянного напряжения 6, 12 и 24В
- Мощность — чем мощнее нужен прибор, тем выше параметр питающего напряжения должен быть. К примеру, маломощный паяльник на 12Вт вовсе не имеет смысла изготавливать под напряжение 220В. Ведь для этого понадобится сделать большое количество витков из очень тонкой нихромовой нити. В итоге получится крупногабаритный инструмент, имеющий очень малую мощность. Аналогичная ситуация с высокомощными приборами, которые сложно сделать, если их напряжения питания будет рассчитано на 12 или 24В
Это интересно! Применение нихромовой проволоки в качестве нагревательного элемента позволяет изготавливать паяльники, работающие не только от переменного, но и постоянного напряжения. Отличие заключается в толщине проволоки, а также количестве витков.
Подготовка
Правильная подготовка позволит работнику избежать трудностей в ходе эксплуатации инструмента и травм.
Рабочего места
В первую очередь важно обеспечить достаточное освещение— не меньше 500 люкс. При необходимости улучшить условия можно путем использования источника местного освещения
Также следует уделить внимание вентиляции. Помещение лучше всего оборудовать вытяжкой, но если это невозможно, то в ходе работы мастеру потребуется делать небольшие перерывы, для проветривания рабочего места
Выбор паяльника по мощности
Для работы используют приборы различной мощности. Чтобы выбрать конкретную модель, чаще всего учитывают то, что:
- для работы с электроникой используют маломощные паяльники;
- если необходимо спаивать толстый слой меди, применяют 100-ваттный инструмент;
- для массивных деталей используют модели с мощностью 200 Вт.
Для домашнего применения подойдут паяльники с небольшой мощностью
Подготовка паяльника к работе
Перед первой эксплуатацией агрегата важно убрать остатки заводской смазки с его корпуса. В противном случае они будут выгорать, в результате чего образуется неприятный запах
Кроме того, жало нужно также очистить от оксидной пленки.
Подготовка деталей к пайке
Паяют детали всегда в несколько шагов. Изначально следует подготовить поверхность проводника:
- удалить оксидную пленку с последующим обезжириванием;
- выполнить облуживание.
После выполнения данных действий можно приступать к соединению деталей
Важно также зачистить провода, которые ранее использовались
Также следует снять оксидную пленку. Выполнить действие можно с помощью наждачной бумаги, ножа или напильника. Паять деталь разрешено только после обезжиривания.
Залудить проводник из меди нужно под флюсом, после прогрева припой должен покрыть поверхность материала тонким слоем. Если имеется наплыв, пайку стоит отложить. В данном случае припой нужно расположить вертикально и провести паяльником с верхней в нижнюю точку.
Если же нужно паять алюминий, то следует совместить процесс зачистки и обслуживания. Для этого провод, покрытый канифолью, необходимо поместить в наждачную бумагу, разогреть его с одновременным вращением.
Перед эксплуатацией инструмента требуется очистить жало
Какие вспомогательные приспособления для пайки нужны
Конечно же, помимо паяльника, олова и канифоли, не обойтись паяльщику и без таких вспомогательных приспособлений для пайки, как:
Оплётка для выпайки — поможет на первых порах правильно рассчитать нужное количество припоя. Состоит такая оплётка из множества тонких медных проводов, которые перед применением покрываются слоем флюса. Пользоваться такой оплёткой очень просто. Чтобы удалить лишний остаток припоя, необходимо поместить оплётку в зону пайки, после чего прижать её жалом паяльника и разогреть припой.
- Очиститель для жал паяльника — чтобы жало паяльника каждый раз было как новое, обязательно нужно пользоваться очистителями для жала. Каждый раз после пайки достаточно протирать жало паяльника таким очистителем, чтобы оно было всегда чистое.
- Активатор паяльного жала — не менее важный аксессуар для пайки, если обычный очиститель для жала не помогает. Также активатором паяльного жала чистят особые виды жал, которые не терпят абразивной чистки.
- Пинцет и кусачки — там, где нужна тонкая работа, пинцет и кусачки всегда приходят на помощь.
- Набор вспомогательных инструментов паяльщика — очень полезный набор, в который входят всевозможные зажимы и держатели. Удобный и эффективный в работе инструмент, когда нужно паять платы и мелкие радиодетали.
Прежде чем начинать паять, обязательно залудите жало паяльника. Сначала придайте ему необходимую форму молотком, после этого зачистите наждачкой, и только потом покройте поверхность жала флюсом и расплавленным оловом.
Основные критерии выбора
Итак, сначала вкратце рассмотрим самые важные параметры, на которые стоит обращать внимание при покупке паяльника
Тип нагревателя
В первую очередь приспособления делятся на электрические и газовые. Сначала поговорим о тех, которые работают на газу.
Газовый паяльник рекомендуется выбрать для пайки проводов в распределительных коробках. Он удобен тем, что работает в автономном режиме, без электричества, что актуально при электромонтажных работах. К тому же, такой прибор может использоваться как фен для термоусадки.
К недостаткам газовых устройств можно отнести сложность работы с микросхемами, а также тот факт, что при горении газа в атмосферу выбрасываются вредные для организма вещества, поэтому долго работать с таким приспособлением крайне опасно для здоровья.
Выбрать электрический паяльник целесообразно для пайки микросхем и тех же самых проводов, если нет проблем с электроснабжением. Электрические модели делятся на следующие типы:
Спиральный. Самый дешевый, практичный и долговечный тип нагревателя
Недостаток — долго греется, но это не так важно, если вам нужно выбрать паяльник для дома.
Керамический. Более дорогой и в то же время хрупкий (может перестать работать даже при небольшом ударе). Преимущество — быстро нагревается
Если для вас главной выбрать прибор такой, чтобы быстро и сильно нагревался, модель с керамическим нагревателем будет самым оптимальным решением.
Импульсный. Еще один вариант исполнения, который способен быстро нагреваться. Импульсный паяльник лучше выбрать для пайки микросхем и для работы с печатными платами. Такой инструмент будет стоить дороже и используется в большей степени только для перечисленных работ.
Преимущество — быстро нагревается. Если для вас главной выбрать прибор такой, чтобы быстро и сильно нагревался, модель с керамическим нагревателем будет самым оптимальным решением.
Импульсный. Еще один вариант исполнения, который способен быстро нагреваться. Импульсный паяльник лучше выбрать для пайки микросхем и для работы с печатными платами. Такой инструмент будет стоить дороже и используется в большей степени только для перечисленных работ.
Отдельно следует упомянуть о таком варианте исполнения, как паяльная станция. С ее помощью можно быстрее и качественнее осуществить пайку проводов и микросхем. Для радиолюбителей выбор паяльной станции будет самым оптимальным решением!
Мощность
Что касается выбора мощности электрического паяльника, то тут следует учитывать следующие рекомендации:
- мощность до 10 Вт может использоваться для пайки простейших микросхем;
- от 20 до 40 Вт — это оптимальная мощность для применения в бытовых условиях;
- выбрать модель на 60-100 Вт целесообразно, если вы собираетесь паять провода;
- свыше 100 Вт домашним мастерам не стоит использовать, т.к. у таких приспособлений своя специфическая сфера применения (пайка радиаторов, металлических деталей и и т.д.).
Дополнительные возможности
Также при выборе паяльника следует обратить внимание на такие моменты, как:
Ручка должна быть хорошо защищена от перегрева. В этом случае деревянная ручка обладает самым лучшим показателем. Пластиковые ручки быстрее разогреваются, что мешает бесперебойной работе, а эбонитовые тяжелее аналогов, что также снижает удобство пользования, особенно при пайке микросхем.
Жало должно быть медным, оно проще обрабатывается и к тому же легче чистится от нагара. Желательно чтобы в комплекте шел набор жал, различных по форме. Также хорошо, если есть возможность заменить жало или же отрегулировать его длину. Считается, что прямое жало самое удобное для работы, особенно новичкам.
Сетевой шнур должен быть гибким, длинным и обязательно в двойной изоляции.
Вилка для подключения к сети лучше, когда разборная
Вроде бы мелочь, но все же свидетельствует о качестве устройства и в то же время упрощает его ремонт.
Обращайте внимание на комплектацию. Как правило, качественные паяльники снабжаются кейсом, подставкой для жала, губкой для очистки жала и т.д
Рекомендуем выбрать паяльник с терморегулятором, что позволит под собственные условия применения отрегулировать температуру нагрева жала.
Функция постоянной поддержки температуры защитит устройство от перегорания.
Это и все советы, которые мы хотели вам предоставить
Как вы видите, существует множество нюансов, на которые нужно обращать внимание при выборе паяльника для дома
