Схема дренажа вокруг дома: нюансы проектирования дренажных систем

Популярные схемы дренажных систем

Рассмотрим несколько схем, которые часто включают в проект дренажа дома на дачном участке. Среди них системы для отвода вод от дома, а также водосборные конструкции развернутого вида.

Одна из самых распространенных схем – пристенный дренаж для повышения характеристик гидроизоляционной защиты фундамента и цоколя.

Пристенная система служит эффективной защитой подвальных и полуподвальных помещений от затопления. Она предотвращает как разрушительные процессы с внешней стороны, так и отсыревание внутренней отделки

Схема устройства накопительного колодца для сбора и дальнейшего использования дренажных вод пригодится тем, кто привык экономно расходовать природные ресурсы.

Дренажный колодец – большой резервуар из пластика, кирпича или бетона, который устанавливают в нижней точке участка. К нему ведут трубопроводы и траншеи со всей территории

Вариант схемы открытого дренажа. Оптимальный вариант для дачников, являющихся владельцами приусадебных участков с наклоном или неровным рельефом.

Обозначения: 1 – водосточная траншея; 2 – ограда садового участка; 3- канава за пределами участка; 4 – каналы или дрены; 5 – коллектор. Расположение каналов можно менять в зависимости от конкретных особенностей рельефа

Эскиз дренажа для благоустройства садового участка и прилегающей к дому территории. Судя по рисунку, дом в отдельно обустроенной дренажной конструкции не нуждается.

Безусловно, выбор схемы полностью зависит от условий конкретного дачного участка, следовательно, начинать проектирование следует с изучения собственной территории.

Самый лёгкий путь

Итак, как сделать дренаж на участке? Некоторые умельцы, решившие сделать дренаж на даче своими руками, просто выкапывают канавы (в народе их называют «дренажки») по периметру участка. Это самый простейший, бюджетный и распространённый способ для отвода избыточной влаги с поверхности. И это иногда решает проблему.

Осушительная канава по периметру

Осушительная канава вдоль периметра

К сожалению, если территория находится ниже боковых прилегающих к нему,  такое обустройство дренажа не поможет, здесь спасёт только поднятие общего уровня грунта. Для этого нужно привезти и подсыпать земли, выровнять. Но что, если соседи тоже решат поднять уровень? Все же лучше закрыть этот вопрос раз и навсегда и изначально качественно выполнить дренаж дачного участка своими руками, чтобы больше к этому вопросу не возвращаться. Поэтому многие предпочитают внимательно разобраться, как осушить участок, чтобы забыть о проблеме, как о страшном сне.

Дренаж газона

Глубинный дренаж

Такую систему лучше устанавливать на начальном этапе благоустройства, одновременно со строительством дома. В данном случае дренаж земельного участка лучше начинать с определения направления потоков воды во время ливней. Решив эту задачу, закупите дренажные трубы и геотекстиль.

Система дренажа

Раньше дренажные трубы (дрены) изготавливались из асбестоцемента и керамики, но в наше время они уступили место пластику: ПНД (полиэтилен низкого давления), ПВД (полиэтилен высокого давления) и ПВХ (поливинилхлорид). Они бывают однослойные и двухслойные, диаметром 100-190 мм. По всей поверхности сделаны пропускающие воду отверстия до 3-5 мм. Чтобы перфорация не засорялась и не заиливалась, трубы чаще всего продаются уже обмотанные в геотекстиль, который выполняет функцию фильтрации. На глинах и суглинках лучше иметь таких 2-3 тканевых слоя для надёжности, так как частички в такой почве более мелкие и быстрее засоряют систему, нежели на супесчаных почвах. Закладываются дрены в почву на глубину 1,5-6 м, в зависимости от требований. Глубина дренажа рассчитывается с учётом уровня грунтовых вод.

В местах резких поворотов или соединений нескольких труб ставятся колодцы. Они нужны для удобной чистки системы в случае непредвиденного засора и для осмотра состояния дренажных труб. В конечном счёте вся цепь из смотровых колодцев и труб должна привести в общий коллекторный колодец (в самом нижнем месте землевладения), откуда вода отправляется самотёком в слив за пределы территории или принудительно откачивается вручную.

Колодец

Для того, чтобы вода сама текла в нужном вам направлении, необходимо укладывать трубы под определённым уклоном. В идеале нужно делать угол минимально возможным, так как при быстром течении вод заиливание происходит раньше.

Выставить такой угол можно с помощью нивелира, водяного уровня или из подручных материалов — обычной доски и строительного уровня. В последнем случае доска укладывается на дно траншеи, а сверху ставится уровень и замеряется, при необходимости — корректируется.

Теперь давайте разберёмся, как правильно выполнить устройство дренажной канавы. Для начала вырываем траншеи (дренажные канавы) необходимой глубины, утрамбовываем дно, соблюдаем правильный уклон (на этом этапе можно приблизительный). Далее насыпаем слой крупнозернистого речного песка 10 см, проливаем и утрамбовываем. Производим выравнивание, соблюдая точный уклон. Затем сверху укладываем слой геотекстиля, плотностью не превышающей 200г на кв. м. Края ткани должны идти по бокам траншеи, чтобы была возможность потом их завернуть внутрь. На геотекстиль насыпаем промытый щебень: для глинистых почв фракцию берём побольше (150-250), для супесeй можно поменьше (до 150).

Укладываем дренажную трубу и постепенно засыпаем щебнем по слоям и тщательно трамбуем. Сверху дрены должен быть слой щебня 10-30 см. Заворачиваем геотекстиль внутрь так, чтобы перехлёст краёв был не менее 15 см. Далее насыпаем речной песок, и в самом конце — плодородный грунт. Дренажная канава готова.

Схема укладки дренажной трубы

Устройство дренажной канавы требует определенных затрат времени и средств, но это работа выполняется раз и навсегда, так что имеет смысл сделать ее предельно качественно.

Рекомендуем сохранить план дренажной системы. Если вам в в будущем потребуется по каким-то причинам выкапывать грунт, вы будете точно знать, где пролегают дренажные трубы.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы

Простое устройство дренажа участка дачного типа. Технология создания поверхностного дренажа участка своими руками:

Технология создания поверхностного дренажа участка своими руками:

  1. По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
  2. Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
  3. Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
  4. Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

  1. В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
  2. Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
  3. Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

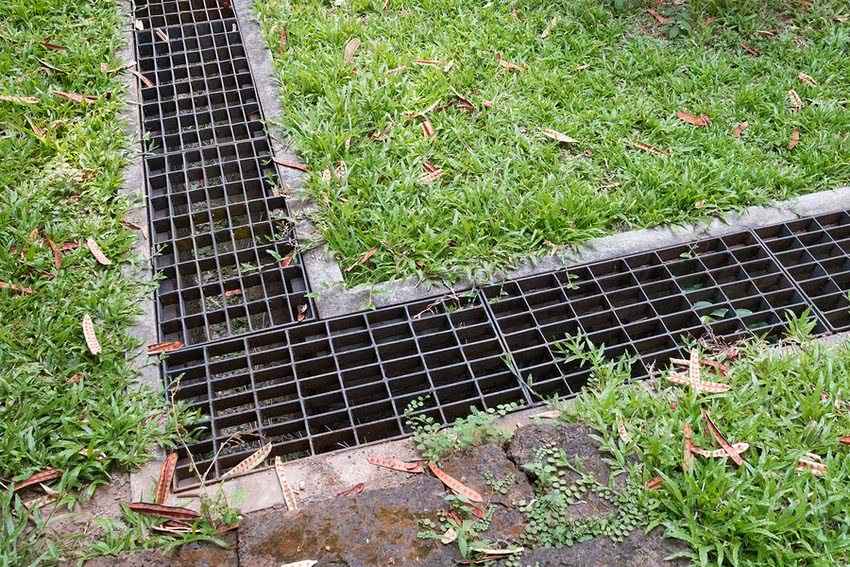

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).

Как продлить срок службы систем по водоотведению

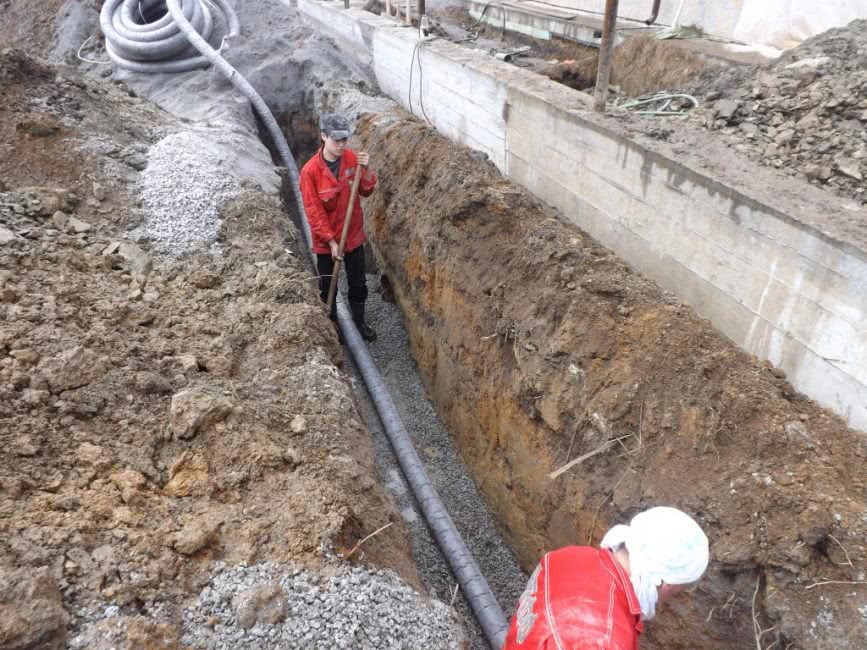

Монтаж дренажной системы

Засыпной дренаж служит как минимум 7–10 лет, а правильно спроектированный и смонтированный глубинный – больше 40–50.

Продлить срок эксплуатации систем водоотведения можно, руководствуясь такими советами:

1Тяжеловесные и крупногабаритные транспортные средства не должны проезжать по территории, где установлен дренаж

2Монтаж дренажных систем следует проводить в условиях повышенной влажности

3Почву на участке рекомендуется регулярно рыхлить, чтобы улучшить качество грунта, снизить нагрузку на дрены

4Трубы и колодца следует чистить не реже 1 раза каждые 2 года, вручную очищая от мусора и застрявших в системе камней, грунта, частей растений

Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Изучение участка

Любой дизайнер, архитектор или просто опытный строитель не будет сомневаться, что именно следует сделать сразу при освоении нового участка. Раньше всего требуется провести дренаж, если он, действительно, необходим. А потребность в таких мероприятиях возникает практически в любом случае. Но дренаж на дачном участке или на загородном объекте под застройку подразумевает неизбежно очень крупные земляные работы. Потому для экономии средств и для сохранения сформированных ландшафтов в целости такие работы проводят в самом начале и только после тщательного исследования.

Нет на всем земном шаре двух одинаковых в плане насыщенности водой и рельефа территорий. Судить о своей земле по владениям, расположенным даже совсем рядом — опрометчиво. Предварительное изучение как сухой внешне, так и болотистой местности включает непременно топографическую съемку пространства.

Крайне важно определение слоев грунта, их минеральной природы, величины фракций, глубины и чередования. Вскрыть необходимые сведения помогает разведывательное бурение

Только профессионалы смогут разобраться, где именно бурить, сколько скважин пробивать и на какую глубину. Планирование дренажного поля немыслимо и без скрупулезного анализа физико-химических свойств почвы. Определение этих параметров (для образцов с разных глубин) производится в специализированной лаборатории, имеющей сертификат на такие проверки.

Огромное значение имеют подземные воды и выраженность их сезонных, многолетних колебаний. В распоряжении специалистов — не только данные геологоразведки на конкретной территории, но и установленные за многие десятилетия эмпирические закономерности, анализ водоносных горизонтов в различных местностях.

Но, кроме механической нагрузки и простого промокания, грунтовая вода может воздействовать на конструкции, на растительные культуры и иначе. В процессе исследования проверяется химическая, микробиологическая безопасность почвенных вод. Давно известно, что они взаимосвязаны между собой и с надземными водами на больших расстояниях, вовлечены во всемирную циркуляцию.

Потому точная проверка нередко обнаруживает «сюрпризы», пришедшие издалека. Если не учесть кислотно-щелочного баланса, наличия газов и микроорганизмов, можно столкнуться с неприятными последствиями уже через несколько лет.

Что самое плохое, исправить положение дел намного дороже и тяжелее, чем своевременно отказаться от ошибочных решений, или избрать обходной путь.

Поводом для тревоги и для усиленного дренажа могут быть такие растения на участке, как:

  • рогоз и похожий на него камыш;
  • конский щавель;

  • болиголов;
  • наперстянка;
  • крапива.

О том же свидетельствует и наличие яркой травянистой зелени на фоне многодневной засухи. А также беспокоиться надо, если в вечерние часы постоянно обнаруживается туман, если дождевые воды застаиваются. Но геологоразведка обязательна в любом случае — даже когда обнаружена плесень в фундаменте, когда участок зарастает мхом и лишайниками, а почва пропитана сыростью. И даже — при расположении участка в затапливаемой низине.

На торфяных почвах

На торфяниках уровень залегания грунтовых вод обычно высокий. Из-за этого такие виды почв практически не используют для выращивания растений. В торфяниках корневая система растений попросту сгнивает.

Такое встречается только на низинных торфяниках или обработанной кем-то земле. Чаще всего на торфяниках можно наблюдать картину, когда вода находится близко, а весной даже местами не впитывается в землю. Исключением является только жаркое лето, когда уровень грунтовых вод сильно понижается, вследствие чего торф пересыхает и нуждается в поливе. Корни многолетников очень страдают в период оттепели зимой или весной. В такой ситуации со временем гибель растений неизбежна.

Не все так прискорбно. Торфяники можно осушить. Что для этого можно предпринять? Если вода находится на уровне 0,8–1,2 м, то ее избыток вполне можно отвести с участка, например, посадив березы или кусты калины в северо-западной стороне участка или за его пределами. Дело в том, что березы активно собирают влагу на расстоянии 30 м от себя. Так, вы осушите участок, при этом не затенив его этими деревьями.

Если вода находится ближе, то вам придется сделать качественную дренажную систему. Для этого разбейте участок на сектора. При этом дренажные канавы укладываются в уклон места для сбора воды. В нижнем углу участка выкопайте сточный колодец или сделайте искусственный водоем. В него и будет стекать вся лишняя вода с торфяного участка. Если вы решите сделать водосборник в виде колодца, то скапливаемую воду в летнюю засуху можно будет использовать для полива.

Две канавы должны проходить по краям земельного участка, поперечные – нужно предусмотреть для качественного осушения торфяника. Например, для 6 соток достаточно сделать 1–2 поперечные канавы. При этом глубина канавы должна достигать порядка 40–50 см. Выкапывая траншею, сбрасывайте верхний слой грунта на края грядок, которые будут обустраиваться впоследствии.

Излишек воды в грунте

В целях безопасности лучше сделать закрытую дренажную систему. Принцип ее монтажа будет описан ниже.

Нельзя, чтобы хоть на малом клочке земли скапливалась вода – талая или дождевая. Если вы обнаружите таковые скопления, то сделайте в таких местах насыпи из грунта и песка, а также плодородной почвы. Рукава дренажной системы должны сходиться к колодцу/водоему.

В случаях, когда уровень грунтовых вод не удается понизить до уровня 2 м, плодовые деревья на нем будет нужно высаживать на искусственных холмах, имеющих высоту 30–50 см. При этом по мере роста дерева, диаметр холмика придется увеличивать.

Выбор правильной системы осушения.

Перед началом работ следует определиться с видом дренажа, который необходим в этом конкретном случае. От этого будет завесить объем работ по его изготовлению. Выбор дренажной системы зависит от нескольких факторов: какой объект необходимо защитить от воды (дом, участок), какой тип воды необходимо дренировать (атмосферные осадки, грунтовые воды), ландшафт участка и другие.

Дренажная система и ливневая канализация.

Поверхностный дренаж воды с участка.

Представим ситуацию. Земельный участок имеет уклон, и вода течет по участку с участка соседа, расположенного выше. В этой ситуации проблему можно решить двумя способами. Можно сделать подземный дренаж всего участка, потратив кучу времени и денег , а можно сделать простой водораздел на границе участков, заставив воду обтекать участок. Для этого нужно будет сделать небольшую насыпь задекорировав её кустами и деревьями или поставить на пути воды искусственные препятствия, например, сделать забор с глухим фундаментом. Можно сделать еще проще: вырыть обычную канаву на пути воды и вывести ее за пределы вашего участка. Канаву можно засыпать щебнем.

Дренажная канава.
Дренажная канава засыпанная щебнем.

Подземный дренаж участка.

Если не получается организовать поверхностный дренаж воды из-за особенностей ландшафта или по каким-либо другим причинам, то можно осушить участок земли с помощью подземного дренажа. Для этого копаются каналы, в них укладываются центральная дренажная труба и дренирующие трубы с ответвлениями. Расстояние между дренами зависит от типа грунта. Если глина, то между дренажными трубами должно быть расстояние около 20м, если песок, то 50 м.

Схема дренажа участка.
Дренаж участка.

Понижающий дренаж грунтовых вод.

Если вы строите дом и хотите, чтобы в доме был подвал, но на участке высокий уровень грунтовых вод, то дренаж нужно устраивать ниже уровня фундамента дома. Дренирующая труба должна быть заложена ниже уровня фундамента на 0.5-1м и в стороне от фундамента на расстоянии 1.5-2м. Почему труба должна быть ниже уровня фундамента? Дело в том, что уровень грунтовых вод никогда не упадет до уровня дренирующих труб. Всегда будет существовать подпор воды, и вода между дренажными трубами примет вид выгнутой линзы

Поэтому важно, чтобы верхняя точка этой водяной линзы не доходила до фундамента дома

Схема понижающего дренажа грунтовых вод.

Также дренажная труба не должна находится в зоне напряжения под фундаментом. Если трубу заложить в этой зоне напряжения, то грунт под фундаментом будет подмываться водой, которая протекает через дренаж и тогда возможна осадка фундамента и его разрушение.

Перехватывающий дренаж.

Если вода после дождя или таяния снега появляется в подвале дома, то необходим перехватывающий дренаж, который будет перехватывать воду на подходе к дому. Этот вид дренажа можно устроить вплотную к фундаменту дома или на небольшом расстоянии от дома. Глубина заложения такого дренажа должна быть не ниже подошвы фундамента дома.

Схема дренажа.
Схема дренажа.

Ливневая канализация.

Если требуется организовать отвод ливневых вод от дома, то можно сделать подземный отвод воды с точечными водоприемниками или поверхностный дренаж с применением специальных лотков с решеткой. Дренаж из лотков по стоимости может выйти дороже в силу цен на материалы, но он позволяет перехватывать воду на всей длине лотков.

Не
следует путать ливневую канализацию и дренаж воды с участка или от дома. Это
две разные вещи.

При отводе ливневых вод от дома дренажные трубы с отверстиями не используются. Вода отводится по обычным канализационным или специальным гофрированным трубам. Некоторые люди совершают очень большую ошибку, когда ливневую канализацию соединяют с дренажными трубами. Иными словами, ливневые воды запускают в трубы с отверстиями. По их логике вода, которая собирается с крыши дома, будет отводиться по этим трубам и еще дополнительно вода из земли будет просачиваться в дренажные трубы и уходить по ним. На самом деле большой объем ливневых вод не будет полностью уходить по таким трубам, а наоборот будет из них просачиваться наружу и замачивать вокруг землю. Последствия работы такого неправильного дренажа могут быть очень плохими, например, замачивание фундамента дома и его просадка.

Монтаж ливневой канализации с гофрированными трубами.
Монтаж ливневой подземной канализации.
Монтаж ливневой надземной канализации с лотками.
Ливневая канализация из лотков.

Глубинная дренажная система: тонкости проектирования и монтажа

Глубинное дренирование призвано уменьшить влажность почвы. Чтобы система работала эффективно, ее необходимо расположить ниже уровня залегания подпочвенных вод. В его определении обязательно потребуется помощь специалиста, так как самостоятельно это сделать невозможно. Необходимо заказать геодезистам подробный план участка, на котором должен быть отмечен уровень водоносного слоя, что позволит точно спроектировать сооружение.

Бывает, что система дренажа на участке нужна только для обеспечения жизнедеятельности растений, страдающих от избыточной влаги. В таком случае можно воспользоваться упрощенным вариантом расчета. Для определения глубины залегания дрен пользуются средними значениями. Трубы могут располагаться на отметке от 0,6 до 1,5 м.  Нужно знать, что для плодовых деревьев она будет составлять 1,5 , для лесных – 0,9, для газонов, клумб и цветников – около 0,9 м. На участках с торфяными почвами нужно оборудовать более глубокие траншеи, так как такие грунты очень быстро оседают.  Глубина прокладки дрен будет варьироваться от 1 до 1,6 м.

Для обустройства системы дренажа используют специальные трубы с перфорацией. Изначально применялись асбестоцементные или керамические конструкции, которые сегодня уступили место пластиковым. Дрены представляют собой трубы диаметром от 50 до 200 мм, снабженные сетью отверстий диаметром от 1,5 до 5 мм. Некоторые модели могут быть оснащены особой фильтрующей оболочкой, которая препятствует проникновению мусора в отверстия. Пластиковые трубы долговечны, легки, их очень просто укладывать.

Для того, чтобы обустроить глубинный дренаж дачного участка своими руками, следует прежде всего составить проект, в котором будет отражена глубина залегания дренажных труб и показано, где они будут проходить. Как и в случае с системой поверхностного дренирования предполагается наличие магистральной траншеи, собирающей влагу из всех второстепенных труб, и заканчивающейся в водоприемнике: сточной канаве, водоеме или специальном накопительном колодце.

Перфорированные трубы для глубинного дренажа укладываются на подушку из песка и щебня

В процессе монтажа дренажной системы выделяют несколько этапов:

Оборудование траншей. В отмеченных в проекте местах копаем каналы шириной порядка 40 см. Глубина сооружения может быть разной, она зависит от уровня грунтовых вод. На дно выкладывается песчаная подушка, а на нее – слой щебня, поверх которого кладется дренажная труба. В некоторых случаях ее можно обернуть геотекстилем для защиты отверстий от возможного засорения.

  • Установка смотровых колодцев. Для контроля над дренажным процессом и необходимой очистки системы осуществляется монтаж специальных колодцев. Они могут выполняться из железобетонных колец, но если глубина, на которой проложен дренаж, не превышает 3 м, используют гофрированные трубы разного диаметра. Сооружения обязательно оборудуются крышками для предотвращения попадания в них различного мусора. На прямой линии колодцы размещают через каждые 35-50 м и через один поворот при извилистой траншее.

Колодцы располагаются в местах поворотов траншеи и через каждые 35-50 м на прямой линии

Засыпка сооружения. Дрен засыпается слоями щебня и песка. В некоторых руководствах, объясняющих как делать дренаж на участке, предлагается отделить песок от щебня геотекстилем для предотвращения их перемешивания. Уложенная труба вместе с щебнево-песчаной подушкой не должна занимать более половины высоты траншеи. На оставшееся место закладывается уплотненный суглинок и верхний слой плодородной почвы. В идеале участок, под которым находятся дренажные трубы, не должен выделяться.

Задумываясь как сделать дренаж на участке нужно знать, что эту работу можно выполнить самостоятельно. Главное – определить тип системы, которая необходима для осушения почвы, выполнить грамотный проект и правильно произвести монтаж конструкции. Тогда можно будет навсегда забыть о неприятностях, которые доставляла излишняя влага на участке.
