Как сделать двухскатную крышу своими руками: пошаговая инструкция по монтажу со всеми этапами сборки каркаса!

Схема и особенности устройства двускатной крыши

Двускатной называется крыша, образованная пересечением двух прямоугольных скатов под определённым углом. Такое устройство является самым надёжным и простым, поэтому смонтировать двускатную кровлю самостоятельно может даже человек со средними навыками плотницких работ.

Основанием крыши является стропильная система, выполняющая роль опоры для кровельного пирога и финишного покрытия. От её прочности и надёжности зависит срок эксплуатация кровли и комфортность проживания в доме. Стропильная система, подвергающаяся регулярным ветровым и снеговым нагрузкам, должна быть надёжно закреплена на корпусе здания. Эта задача решается при помощи мауэрлата, который прочно фиксируется к верхней плоскости стен дома. Таким образом создаётся практически монолитная система, надёжно защищающая внутреннее пространство дома от любых проявлений внешней среды.

Конструкция стропильной системы двускатной крыши

Крыша с двумя противоположными скатами — самая распространённая конструкция из применяемых в индивидуальном жилищном строительстве. Линия пересечения образует конёк, а боковые проёмы крайних стропильных ног служат для устройства фронтонов — вертикально расположенных стенок, создающих замкнутое подкровельное пространство. Для получения прочной и долговечной конструкции применяется множество подпорных и укрепляющих элементов, придающих дополнительную жёсткость всему сооружению. В основе двускатной конструкции лежит треугольник — наиболее жёсткая геометрическая фигура. Стропильная система состоит из следующих основных элементов:

Мауэрлат — это деревянный брус, выполняющий роль связующего элемента между коробкой дома и его стропильной системой. К стенам он крепится резьбовыми шпильками, анкерными винтами или проволочными жгутами. Размер поперечного сечения бруса составляет от 100х100 до 150х150 мм и зависит от размера здания, его этажности и формы крыши.
Стропильная нога — деревянный брус размером 50х150 или 100х150 мм, соединяющийся в верхней точке крыши с коньком и опирающийся противоположным концом на мауэрлат. Стропила — основной несущий элемент кровельной системы, воспринимающий все виды внешних нагрузок: ветра, снега, дождя и собственного веса конструкции.
Лежень — брус из древесины, укладываемый горизонтально с опорой на внутреннюю несущую стену. Размер лежня, как правило, равен размеру мауэрлата. Является опорой для кровельных стоек.
Затяжка — элемент, применяемый в висячих стропильных системах. Его назначение — компенсация растягивающих усилий, возникающих на нижних концах стропильных ног.
Стойки — брусья квадратного сечения, передающие часть нагрузки от стропил на лежни.
Подкосы — элементы конструкции, передающие часть нагрузки от стропильных ног на затяжку. Таким образом формируется ферма, обладающая повышенными прочностными характеристиками.
Контробрешётка — деревянные бруски размером от 25х50 до 50х50 мм, набиваемые на верхнее ребро стропил. Назначение контробрешётки — образование вентиляционного зазора между обрешёткой и гидроизолирующей плёнкой. Этот элемент обязателен при устройстве кровельного пирога на мансарде.
Обрешётка — опорное основание для установки финишного покрытия кровли. Обрешётка бывает сплошной или разреженной и может быть выполнена из доски толщиной 25 мм, водостойкой фанеры, листов ОСП и других подобных материалов. Выбор конструкции обрешётки зависит от характеристик финишного покрытия.
Конёк — горизонтально расположенная балка, по которой происходит пересечение противоположных скатов.
Свес кровли — является продолжением стропил на расстояние до 40 см от стен здания. Защищает стены от намокания, а также служит для размещения софитов, являющихся составной частью системы вентиляции подкровельного пространства. При недостаточной длине стропила свес формируется дополнительными деталями для их удлинения — кобылками.

Особенности подготовки чертежей для плана кровли

На правильных чертежах должна быть указана вся необходимая информация о всех размерах элементов, которые будут использоваться в процессе строительства. А именно: длина, ширина и сечение. Кроме того, сюда же входят крепежные элементы, способ их разбора и другие детали, которые необходимы для работы.

Например, чертеж крыши дома для скатного варианта включает в себя размеры от карниза и до конька, учитывается длина стены, характеристика стропил. Кроме того, уклон определяется в зависимости от того, какой кровельный материал будет использоваться:

Кровля накрытая профилированными металлическими листамидолжна иметь минимальный уклон в 8 градусов.

Уклон крыш делается в первую очередь для уменьшения количества скапливающегося снега Источник

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки.Чтобы в коньке не возникали распирающие напряжения и стропила не смещались вдоль ската, сопряжение выполняют внахлест или встык, закрепляют накладками, болтами, нагелями.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой гидроизоляции.Стропила врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими накладками.Устройство висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

Основные составляющие чертежа двухскатной кровли

Можно выделить несколько моментов, которые должны быть отражены на чертежах с двускатной крышей:

Принципиальная схема стропильной системы.
Она предполагает нанесение на чертёж расположения ключевых элементов и их количество, определяя при этом тип необходимого пиломатериала, в том числе следующие:

Мауэрлат — брус, уложенный на несущие стены здания, являющийся опорным для крепления стропил и распределяющий нагрузку между стропильной системой и стенами;
Лежень — брус, закрепленный на внутренних стенах постройки, который служит опорой для стоек;
Стропильная нога или стропило — доска, которая служит элементом формирования кровли. Пара стропил, соединённых между собой, образуют стропильную ферму. Равномерно установленные на крыше фермы в комплексе составляют основу для укладки кровельного покрытия;
Стойка — вертикально установленный брус, который служит опорой для стропил двухскатной крыши, а в кровле ломаного типа также и элементом каркаса для внутренней обшивки;
Подкос или подстропильная нога — доска или брус, закрепленные под углом к опорному столбу и упирающиеся в стропило, его функцией является распределение нагрузки;
Затяжка или ригель или схватка — горизонтально укреплённая доска, которая придаёт стропильной ферме жёсткость, выполняя функцию распора;
Прогон — дополнительный горизонтальный брус для укрепления стропильной конструкции, может быть:
- коньковым, расположенным по линии соединения стропильных ног или коньку;
- боковым, который фиксирует линию в середине ската.
Кобылка — доска, используемая для удлинения стропила и формирования свеса кровли;
Обрешётка — доски, закреплённые на внешнем торце стропил и им перпендикулярно, служит основой для крепления внешнего покрытия.

Расположение ключевых элементов определяет тип стропильной системы двухскатной крыши, который может быть:

наклонным, предполагающим установку центральной опоры на которой происходит крепление стропильной пары;
висячим, при котором деревянная стропильная ферма формируется посредством затяжек и подкосов и устанавливается на крышу в готовом виде;
комбинированным, сочетающим в себе оба способа крепления стропил.

При планировании строения кровли необходимо учитывать, что при устройстве тёплой крыши потребуется кровельный пирог, то есть материалы для утепления и изоляции, а также элементы их крепления.
После составления основного чертежа с расположением элементов необходимо проставить размеры по всем рёбрам конструкции. При этом необходимо учитывать спецификацию пиломатериалов, которые планируется использовать.

Детализация узлов соединения элементов.
Для определения потребности в крепёжных и соединительных материалах, а также для обозначения способа крепления необходимо выполнить чертежи узлов соединения элементов стропильной системы.
На основании этих данных составляется спецификация по элементам крепления, включая их характеристики и количество.
Конфигурация элементов конструкции.
На основании схемы стропильной системы рекомендуется составить подробную спецификацию с прорисовкой каждого элемента конструкции.
Данный чертёж-спецификация должен отражать:

характеристики используемого пиломатериала;
размеры каждой детали;
конфигурацию элемента с отметками мест замковых запилов.

Данная информация будет служить основанием, как для закупки материалов, так и для их комплектации при монтаже.

Пример комплектации элементов конструкции при монтаже

Комплектация кровельного покрытия.
По факту всех проведённых расчётов составляется план кровли и вычисляется необходимое количество кровельного покрытия требуемого типа, подборных элементов, а также составляющих кровельного пирога при необходимости.

Комплект чертежей и материалов, полученный в результате проведения вышеуказанных действий, будет служить рабочей документацией при строительстве.

Варианты конфигурации кровельного покрытия

Устройство кровельного пирога

Веранда относится к разряду пристроек, которые возводятся для таких целей как, вечерний чай, барбекю, бильярдная и устройство летней кухни в дачном домике. Все это говорит о том, что на веранде будут постоянно водяные пары от еды и человека, и, в виду ее закрытости, температура всегда будет выше, чем на улице. А, значит, нельзя строить простую крышу без нужной изоляции от паров и конденсата.

С другой стороны, для скатных кровель куда больше открыт арсенал кровельных покрытий, в то время как для тех же плоских нередко приходится ограничиваться рулонными материалами или жидкой резиной. Поэтому, если веранда у вас будет открытой, как терраса, и покрывать ее тем же, что на доме, вы не планируете, рассмотрите всерьез современные рулонные материалы — такие отлично защищают внутреннее пространство веранды от осадкой и не требуют дополнительных кровельных слоев:

В остальных же случаях вам понадобится надежная гидроизоляция. Эта или мембрана пленка не позволяет влаге попадать в утеплитель, а утеплитель в двускатной крыше веранды мы обязательно будем использовать.

Далее, под гидроизоляционной пленкой, если смотреть сверху вниз, должен располагаться сам утеплитель. Это может быть минеральная вата, стекловата, эковата и любое другое современное утепление. Главное только защитить его от дождевой влаги и талой воды, для чего над ним и расстилается пленка или мембрана:

https://youtube.com/watch?v=vB0n1FXAP-U

А вот со стороны потолка веранды утеплитель тоже необходимо защитить от влаги. Речь идет о пароизоляционной пленке. Эта изоляция призвана выдерживать, насколько это возможно, поднимающиеся вверх невидимые водяные пары, которые способны нанести немало вреда утеплителю.

В качестве пароизоляции не мы рекомендуем вам использовать необычные недорогие пленки, которые защищают утеплитель всего лишь на 50-70%, а современные плотные мембраны. Вы ведь не хотите через 2-3 года полностью перебирать прогнившую двускатную крышу веранды?

Кроме того, если на вашей веранде по плану будет располагаться что-то по типу чай-кофе, тогда гидроизоляционную пленку берите антиконденсатную и обязательно дышащую, со специальными дренажными отверстиями. Такая, если влага все-таки проникнет в утеплитель (а она попадет, например, качественная пароизоляционная пленка выдерживает водяные пары до 90%, и все-таки есть эти 10%, которые проникают через паробарьер), то выведет эти капельки сквозь себя наружу, где их подхватит вентиляционный поток.

Вот так мы плавно подошли к вопросу вентиляции двускатной крыши:

Проекты одноэтажных домов

Проект Z1 является одним из самых распространенных вариантов конструкции кровли в котором представлен современный дом с мансардой, выполненной в традиционном стиле. Многим хозяевам такой вариант нравится из-за теплого уютного дизайна, а именно оформления балконов и мансардных окон. Преимущества проекта Z1:

из-за своей квадратной формы дом удобно разместить на участке;
как во время строительства, так и во время эксплуатации дом не будет требовать очень больших вложений;
дом имеет привлекательный внешний вид как снаружи, так и внутри;
удобная внутренняя планировка, благодаря которой вы будете чувствовать себя комфортно;

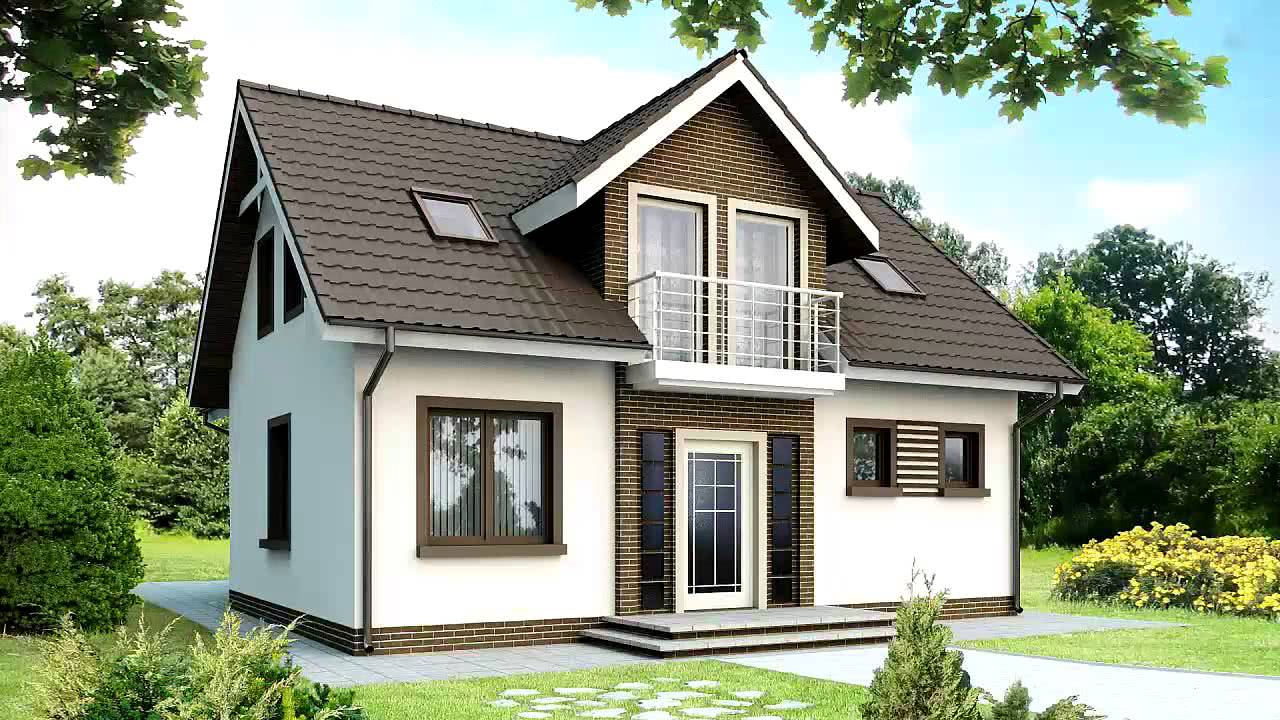

Проект Z12 – это простой для реализации дом, в которой присуща большая двускатная крыша, в которой со временем можно обустроить дополнительную комнату. В этом проекте одновременно сочетаются удобства, компактность и экономичность. Преимущества проекта:

небольшая площадь дома, простая незамысловатая форма;
благодаря применению двускатной крыши есть возможность существенно сократить расходы на эксплуатацию помещения;
отсутствие несущих внутренних стен предоставляет возможность выполнить сделать свою неповторимую планировку.
Благодаря открытой кухне зрительно увеличивается площадь всего помещения, однако, при желании можно перегородить кухню от гостиной выполнив стеновую перегородку.
Благодаря просторному чердачному помещению со временем, вы можете расширить площадь, изготовив в нем еще одну комнату.

Проект Z62. Дом, построенный по данному проекту, является экономичным в эксплуатации и строительстве, но в тоже время это не делает его несовременным и не привлекательным. Поскольку такой дом является достаточно красивым и современным. А все благодаря красиво оформленному балкону, уютной террасе, оригинальным элементам отделки фасада и грамотно подобранным оттенкам.
Проект Z42 это отличный вариант для постройки частных домов, хотя он является одним из самых маленьких проектов из представленных выше, ему присущи много достоинств ведь у него очень просторный и уютный интерьер, отделка выполнена из натуральных материалов таких как дерево и камень, оригинально оформленное крыльцо и многое другое.

Перечисленные выше проекты привлекают своим привлекательным внешним видом, красивой отделкой, качественно изготовленной крышей и многим другим. Однако это не все предлагаемые варианты постройки частных домов с двускатной крышей. Здесь перечислены самые распространенные способы, однако вы сами вправе решать каким именно должен быть ваш дом.

Крепление утеплителя, пароизоляции, гидроизоляции

После того, как обрешетка готова, необходимо утеплить кровлю. Для этого укладывают слои в последовательности:

Гидроизоляционный слой;
Утеплитель;
Пароизоляция.

Гидроизоляцию крепят степлером внахлест к обрешетке. При этом не следует материал натягивать, он должен слегка провисать.

Далее укладывается теплоизоляционный слой таким образом, чтобы не возникало воздушных зазоров.

Пароизоляция укладывается в конечном этапе перед укладкой покровного материала.

ВНИМАНИЕ!

Если скат имеет минимальный уклон, то в качестве утеплителя можно укладывать керамзит или опилки.

Пароизоляция и гидроизоляция

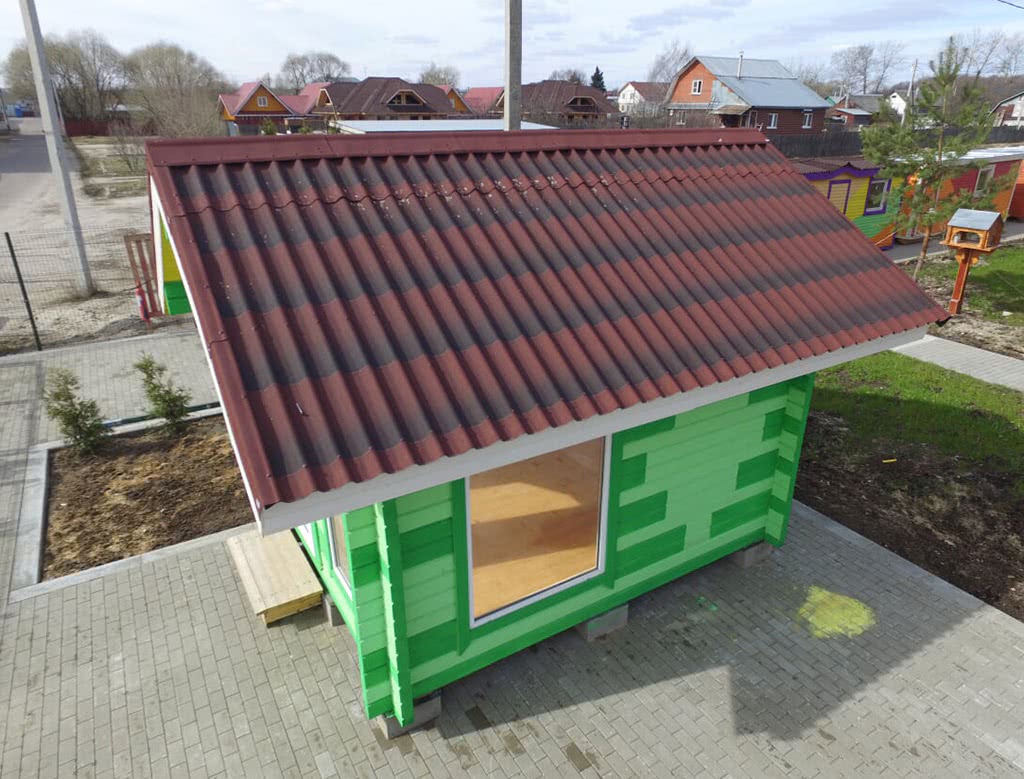

Фото двухскатной крыши

https://youtube.com/watch?v=x8KDNMEVPts

https://youtube.com/watch?v=aTgM7iAPxto

Также рекомендуем просмотреть:

Конек крыши
Система крыши
Угол крыши
Устройство крыши
Ломаная крыша
Проект крыши
Утепление крыши
Четырехскатная крыша
Мансардная крыша
Вальмовая крыша
Крыша дома своими руками
Труба на крыше
Крыша из ондулина
Гидроизоляция крыши
Течет крыша
Ремонт крыши
Правильная крыша
Плоская крыша
Крыша из шифера
Как сделать крышу
Стропильная система
Крыша из металлочерепицы
Снегозадержатели на крышу
Кровля крыши
Снег на крыше
Профнастил для крыши
Крыша гаража
Красивая крыша
Зеленая крыша
Установка крыши
Односкатная крыша
Крыша бани
Монтаж крыши
Покрыть крышу
Крыша дома

Как правильно сделать шатровую крышу дома своими руками?

Любое строительство заканчивается установкой кровельной системы. То какой будет эта крыша, во многом зависит от пожеланий хозяина и особенностей будущей постройки. В частных домах или придомовых постройках (беседке, летней кухне и т. д.) чаще устраивают шатровую крышу. Она удачно смотрится на домах в виде четырехугольника, многоугольника или имеющих прямоугольную форму. Как выглядят скаты кровли:

В домах, стены которых одинаковой длины, крыша имеет 4 ската в виде равнобедренных треугольников;
Многосторонние строения (желательно с четным числом стен) имеют скаты в виде равнобедренных треугольников с количеством равным количеству стен;
Для прямоугольных домов шатровая кровля состоит из 2 вальм треугольной формы и 2 скатов трапециевидной формы.

Преимущества и недостатки данного вида кровли

Преимущества:

Лучше сохраняет тепло в сравнении с другими кровельными системами при условии равной теплоизоляции;
Действие атмосферных явлений минимально. Шатровые крыши надежно защищают чердачное или мансардное помещения от задувания сильного ветра, кровельный материал при этом не страдает и осадки практически не скапливаются на ней, а скатываются вниз.
Несмотря на кажущуюся сложность конструкции стропильной системы, крышу можно легко построить самостоятельно.

Наряду с преимуществами шатровая крыша имеет и недостатки:

Необходимо знать особенности монтажа стропильной системы;
Маленькая полезная площадь мансардного этажа.

Расчеты

Прежде чем начать монтаж кровли необходимо провести расчет и узнать геометрические параметры и площадь крыши для того, чтоб потом определить количество всех необходимых материалов. Для удобства нужно сделать чертеж, который можно будет потом применять при строительстве. Для этого определяются следующие параметры:

размеры постройки;
В зависимости от используемого материала для кровли, атмосферных осадков и климатической зоны определить угол ската (оптимальный вариант – это 30-40о);
Определение высоты конькового узла (в варианте шатровой крыши конек – это точка, в которую сходятся угловые стропила). Для расчета используется Теорема Пифагора;
Последнее что необходимо определить – длину стропил и площадь всех скатов. Это сделать будет несложно благодаря выясненным в предыдущих расчетах величинам.

Скаты прямоугольной шатровой крыши будут с разным углом наклона и этот факт необходимо учитывать при расчетах.

Покупка материалов

Проведя все расчеты, приобрести нужные материалы:

Стропильные балки. В строительстве стропильной системы применяемые балки должны быть изготовлены из одного материала.
Кровельный материал – шифер, металлочерепица и любой другой;
Крепежные элементы – стальные скобы, саморезы, гвозди и т. д.;
Материалы для теплоизоляции чердачного помещения – гидро-, пароизоляционные и теплоизоляционный материалы, ОСБ, гипсокартон и др. листовые стройматериалы, которые будут использоваться для финишной отделки.

Монтаж системы стропил

По всему периметру постройки укладываются балки (они называются мауэрлатом), на которые потом будут крепиться все стропила. Мауэрлат крепится при помощи специальных шпилек. Если стены дома кирпичные, то мауэрлат располагается ближе к внутренней части стены, а между кирпичом мауэрлатом прокладывается гидроизоляционный слой. На внутренние стены укладывается лежень. Вся эта конструкция призвана равномерно распределять нагрузку кровли на стены дома.
Установить балки, которые будут использованы в качестве перекрытия.
Посередине будущей крыши устанавливается балка, толщина которой 15х15 см и высота – принятая высота конька. Ее временно необходимо закрепить несколькими укосинам, которые впоследствии убираются.
Установить вальмовые стропила со стороны всех предполагаемых скатов. Вверху стропильные балки прикрепляются при помощи уголков и гвоздей к коньку, а внизу к мауэрлату. После установки вальмовых стропил монтируются по всему периметру «выносы» и устанавливаются планки для карнизов.
Монтируются диагональные стропила. Сверху они крепятся, как и вальмовые к коньку, а внизу к углу «выноса». Сколько углов у строения столько и диагоналей необходимо установить.
Опоры желательно устанавливать на несущие стены и дополнительно ставить укосы. Эти элементы необходимы для усиления жесткости кровли.
Крепятся различной длины нарожники. Монтируется обрешетка и карнизы.
После окончания монтирования стропильной системы и системы обрешетки и контробрешетки необходимо уложить кровельный материал и утеплить крышу.

Двухскатная крыша

Конструкция состоит из двух скатов, нижние части которых опираются на стены, а верхние — смыкаются в коньке. С торцевых сторон располагаются треугольные фронтоны, в которых можно обустроить окна. Двухскатные крыши считаются традиционным вариантом для частных домов и дач. Они идеально подходят для зданий небольшой площади. Вода с такой кровли стекает на две стороны, что необходимо учитывать при планировании придомовой территории.

Преимущества двухскатной крыши

Сравнительно большое подкровельное пространство, где можно обустроить дополнительные комнаты.
Высокая надежность благодаря эффективному отводу дождевой воды и таящего снега.
Простой монтаж и обслуживание — можно проводить без привлечения профессионалов.
Ремонтопригодность. При необходимости можно быстро заменить поврежденные элементы.
Универсальность — подходят любые кровельные материалы, услуги по монтажу обходятся дешевле.

Недостатки двухскатной крыши

Чем выше крыша и круче скаты, тем дороже обходится конструкция.
На цену кровли влияет наличие мансарды или жилого чердачного пространства.
Для хорошего освещения на фронтонах необходимо устанавливать большие окна.

При возведении здания с двухскатной крышей нужно учитывать преобладающее направление ветра в вашем регионе, парусность и вес используемого материала.

Классификация

Как внешне будет выглядеть кровля здания, определяют еще до начала всех работ.

Все типы крыш можно объединить в две группы, беря во внимание величину уклона и количество боковых плоскостей, называемых скатами:

крыши, имеющие плоскую форму;
крыши, имеющие один или несколько скатов.

Плоская крыша, представляет собой прямоугольную, ровную площадку, имеющую уклон не более трех градусов. Такой вид крыши в современном жилищном строительстве используется только тогда, когда планируется ее дополнительно применять. Например, оборудовать зону отдыха, бассейн, вертолетную площадку. В небольших частных домах использование такой формы непрактично, так как на ней может возникать застой дождевых и талых вод, и говорить о ее большой надежности и долговечности не приходится.

В зависимости от особенностей устройства кровельной системы, скатные крыши бывают или с мансардой, или с чердачным помещением. Мансардой называется помещение, организованное непосредственно под крышей и пригодное для жилья. Отличается мансарда от второго этажа невысокими стенами (не более 1,5 м). Существующие разновидности скатных крыш разделяют на типы в зависимости от особенностей конструкции.

Скатные крыши бывают следующими:

односкатные;
двускатные;
вальмовые;
полувальмовые;
шатровые;

многощипцовые;
ломаные;
купольные;
конические;
комбинированные.

Самая недорогая по себестоимости и несложная в устройстве односкатная конструкция. Такие крыши встречаются на сараях, гаражах и других хозяйственных постройках. Односкатная крыша имеет плоскую кровлю, опирающуюся на стены разной высоты. Именно за счет разной высоты опоры и получается уклон. Недостаток такой конструкции в отсутствии хоть какого-то чердачного помещения, да и внешний вид такой кровли глаз не радует.

Форма двускатной кровли дошла к нам с незапамятных времен и является, пожалуй, самой распространенной и привычной крышей для одноэтажного дома, особенно в сельской местности. Объяснение этому одно – практичность. Скаты могут располагаться как симметрично, так и под разными углами наклона, быть равными по длине и не совсем. Такая форма крыши позволяет с легкостью создать под ней чердак или мансарду.

Фронтоны являются обязательными и очень важными элементами двускатной крыши. Они закрывают пространство между скатами, тем самым предохраняя чердачное помещение от воздействия ветра и попадания осадков. На фронтоны опираются скаты крыши, благодаря чему нагрузка на стены здания перераспределяется. Наконец, благодаря своему расположению фронтон может быть стеной мансарды.

Советуем изучить — Лучшие инфракрасные обогреватели — пользовательский рейтинг, сравнения, плюсы и минусы

Вальмовая крыша получается из двускатной конструкции путем замены фронтонов на еще два ската, имеющих форму треугольника. Скаты в этом случае называют вальмами, отсюда и название всей крыши. В верхней части одной из вальм размещается люк, называемый слуховым окном. По сути, вальмовая крыша – это четырехскатная конструкция, сложная в сооружении, но очень устойчивая к природным катаклизмам, таким как ураганный ветер или проливной дождь.

Если фронтонам двускатной крыши придать трапециевидную форму, а верхнюю часть фронтона накрыть небольшим треугольным скатом или, наоборот, нижнюю часть перекрыть скатом, а верх фронтона сделать треугольным, то получится кровля полувальмовой формы. С точки зрения дизайна, постройка с подобной кровлей приобретает интересный внешний облик.

Шатровая форма также является разновидностью вальмовой крыши. Секторов (вальм) может быть три и больше в зависимости от формы опоры. Конёк отсутствует, а вальмы сходятся углами в одной точке с поразительно идеальной точностью, образуя над зданием шатер. Строения, имеющие сложные, многоугольные формы, накрывают многощипцовой крышей.

Ломаный тип крыш часто называют мансардной крышей. Это экономически выгодная конструкция, так как позволяет организовать дополнительное жилое пространство.

Купольные, как и конические формы крыш, при строительстве частных жилых помещений в наше время встречаются редко. Использование такой формы подразумевает под крышей круглое по форме строение. Часто такими крышами накрывают не все здание, а его отдельные части. Например, террасу овальной формы или какие-либо декоративные элементы: башни, ротонды.

Комбинированные крыши обладают самой сложной конструкцией. По сути, они представляют собой комбинации различных типов крыш, что дает большой простор для дизайнерских идей. Такие конструкции сложно строить, нелегко обслуживать. Однако именно комбинированные крыши все чаще можно встретить на современных коттеджах.

Инструкция по выполнению работ

Перед тем как сделать односкатную крышу, необходимо правильно подобрать пиломатериалы для стропильной системы и обрешетки. На этот счет дадим такие рекомендации:

для пролета шириной до 4,5 м подойдут стропила из бруса 15 х 5 см, до 6 м – из досок 200 х 50 мм, сращиваемых попарно или в длину;
на стеновую обвязку (мауэрлат) и лежни пойдет брус 150 х 50 мм;
сечение стоек, подкосов и прогонов – 10 х 5 см;
обрешетка делается из досок толщиной 20—25 мм и шириной 10—15 см.

Для гидроизоляции вам понадобится рубероид и супердиффузионная мембрана, а для настилания финишного покрытия – металлочерепица, профнастил или другой кровельный материал. Если речь идет о жилом доме, не забудьте об утеплении: заготовьте минвату нужной толщины (или другой утеплитель) и пароизоляционную пленку.

Укладка мауэрлата

Обвязочный брус следует класть на 2 противоположные стены, куда опираются стропильные ноги. Если предусматривается опирание наслонной системы на внутренние перегородки, то на них тоже укладывается доска под названием лежень. Исключение – бревенчатые и каркасные дома, чьи стены готовы для монтажа стропил.

Технология укладки мауэрлата на стены из разных материалов выглядит так:

В кирпичную кладку заранее вмуровываются шпильки, на которые крепится обвязочный брус. Перед монтажом каменная стена накрывается 2 слоями рубероида. Если шпильки не были поставлены, то мауэрлат закрепляется анкерными болтами или притягивается стальными полосами.
Пористые стены, построенные из газобетона, перед монтажом мауэрлата полагается связать армированным железобетонным поясом, как сделано на схеме. Шпильки для крепления закладываются в монолит при заливке.
В деревянных пристройках (верандах, террасах), возводимых своими руками, для опирания стропил нужно к верхней обвязочной балке стены прикрепить вторую доску такой же ширины. Чтобы установить верхний конец стропильной ноги, надо к стене существующего здания привинтить горизонтальный брус 15 х 5 см. Подробнее эта операция продемонстрирована ниже на видео.

https://youtube.com/watch?v=Gqr_03APXdA

Монтаж стропил пошагово

Перед тем как построить каркас, нужно определить реальную длину стропил с учетом выпусков за стены, формирующих карнизные свесы. Впрочем, козырьки можно нарастить и после монтажа, прибив к стропильным ногам отрезанные по размеру доски – так называемые кобылки. Минимальная длина свеса крыши – 300 мм.

Дальше действуйте в таком порядке:

Чтобы нарастить внутреннюю перегородку до высоты наклонной плоскости крыши, соберите каркас из вертикальных опор, связанных снизу лежнем, а сверху – прогоном. Месторасположение каждой стойки должно совпадать с шагом стропил, которые будут на них опираться. Для устойчивости закрепите раму подкосами.
Примерьте стропило по месту и подрежьте его снизу в трех опорных точках, дабы увеличить площадь прилегания к мауэрлату и лежням, как изображено на фото.
Установите стропильную ногу и прикрепите ее с помощью саморезов на стальных уголках, Операцию повторите в 3 точках, затем переходите к следующей балке.
Подрежьте ноги карнизных свесов, а после зашейте их снизу и по бокам вагонкой. Это удобнее делать, пока не уложено кровельное покрытие.

Если боковые фронтоны не выложены под скат будущей кровли, то их стоит облицевать сразу после сборки стропильной системы. Иначе потом придется выполнять эту работу с лестниц либо строить леса. Монтаж стропильной системы односкатной крыши большого здания смотрите в очередном видео:

https://youtube.com/watch?v=-weWu_8dvHQ

Обрешетка и финишное покрытие

Перед укладкой досок на кровельный скат стропильная система накрывается полотнами супердиффузионной мембраны, обеспечивающей защиту от ветра и попадания влаги в чердачное пространство. Полотна нужно стелить горизонтально, начиная с нижней части, и крепить к верхней плоскости стропил брусками контробрешетки сечением 5 х 5 см. Мембрана должна немного провисать между стропильными ногами для стока воды, а соседние полотна проклеиваться между собой (величина нахлеста – 15 см).

Доски обрешетки прибиваются к стропилам с шагом, зависящим от типа кровельного покрытия:

под металлочерепицу – 35 см;
для профнастила и шифера – 50—60 см;
под дранкой, битумной и керамической черепицей обрешетка выполняется сплошной.

Последний шаг – устройство покрытия и утепление (при необходимости). Теплоизоляцию односкатной крыши лучше делать по потолку, оставляя неэксплуатируемый чердак холодным. Как правильно утеплять потолки, рассказывается в нашем руководстве.

Виды

Как видно на фото двускатной крыши, она может быть разных видов:

Традиционное симметрическое исполнение. Основой конструкции является равнобедренный треугольник. Такая кровля достаточно прочная и надёжная – это её плюс. Минус – невозможность устройства мансарды.

Ломаный вид. В этом случае в верхней части скаты практически пологие, а в нижней – наклонённые. Плюс — чердак может использоваться более эффективно. Минус – более сложная конструкция стропил.

Несимметричный тип. Плюс – оригинальность. Минус – мансарда получается ограниченной по площади.

Асимметричная крыша с разными скатами. В такой конструкции конёк сдвинут в сторону от центра. Сама она может играть роль навеса для веранды.

В заключение

Возведение дома своими силами, тем более возведение крыши, является весьма серьезной и ответственной задачей. Как правило, подобные работы, если нанять мастеров, стоят больших денег, поэтому каждому хочется сэкономить, причем значительные средства. На самом деле, при желании, а также наличии некоторых элементарных навыков работы с деревом, это абсолютно доступно для каждого. Тем более что потребуется минимальный набор строительных инструментов, а также помощник, без которого никак не обойтись.

Второй вариант монтажа применим и в том случае, если площадь крыши небольшая. Монтируя сразу все элементы на месте, можно обойтись без подъемных механизмов, хотя времени на весь процесс может уйти значительно больше.

Как сделать двухскатную крышу: пошаговая инструкция монтажа и установки своими руками (фото)
