Как устроена двускатная крыша с разными скатами

Лучшие проекты домов с разноскатной кровлей

Компания “МариСруб” предлагает индивидуальные и типовые проекты деревянных домов с двускатной ассиметричной, несимметричной или ломаной крышей. Архитектор фирмы подберет наиболее подходящий угол наклона, форму и материал кровли, чтобы дом стал функциональным и смотрелся гармонично. Специалист сделает необходимые расчеты с учетом климата региона и дизайна строения. Под кровлей обустроит мансардные помещения и комфортные жилые комнаты. Предлагаем популярные проекты с разноскатной крышей.

Байкал — коттедж с мансардой, балконом и террасой. Это подходящее решение для людей, которые ценят комфорт и функциональность. На площади 123 квадратных метра разместились просторная кухня-гостиная, три спальни и два санузла. Кроме того, в проект входят кладовая и отдельная котельная.

Выступающая часть разноскатной кровли полностью закрывает небольшую террасу и аккуратный балкончик. Балкон придает строению изящество и оригинальность. Он увеличит площадь и может использоваться, как место для отдыха. Кроме того, на балконе удобно хранить и сушить вещи. А на веранде комфортно отдыхать.

Олимп — просторный коттедж с разноскатной крышей. Этот дом подходит для большой семьи и для тех, кто любит принимать гостей. Он включает три спальни, кухню и гостиную, просторный кабинет и два санузла. Особенностью данного проекта являются огромная угловая терраса площадью свыше 30 квадратных метров, компактный уютный балкончик и большая лоджия. Разноскатная крыша покрывает и террасу, и балконы, выглядит эффектно и необычно.

Лесная сказка 3 — популярный проект среди заказчиков “МариСруб”, который претерпел несколько изменений. Данный вариант отличается от предыдущих наличием второго света и отсутствием в гостиной потолка между вторым и первым этажом Это делает внутреннее пространство воздушным и легким. В доме появляется много света. Строение отличает элегантный и яркий внешний вид, что достигается за счет оригинальной двускатной кровли и эркера между террасой и главной частью дома.

Эркер представляет многогранный выступ с окнами в стене строения. Выступающий за границы фасада, он увеличивает внутреннее пространство и освещение внутри коттеджа. Под разноскатной кровлей расположилась главная часть дома и уютная квадратная терраса. Коттедж площадью 132 квадратных метра вмещает гостиную и кухню-столовую, три спальни и два санузла. Главный вход в дом идет через террасу, а с заднего фасада здания расположен еще один вход.

Клевер — дом площадью 130 квадратных метров включает кухню-столовую и гостиную, три спальни и санузел, уютную террасу. Несмотря на достаточно большую площадь, строение не выглядит громоздким. Спецификой проекта стала изящная разноскатная кровля и слуховое окно. Такое окно делает коттедж оригинальным и выполняет ряд полезных функций. Оно используется для проветривания мансардного помещения и станет дополнительным источником света.

Выберите понравившийся вариант на сайте https://marisrub.ru/proekts, и архитектор внесет изменения в проект согласно пожеланиям клиента и особенностям земельного участка. Разработаем любую планировку! Дом может включать гардероб, кабинет, спальни, бассейн и другие помещения. Если вам не понравился ни один готовый проект, предлагаем индивидуальное проектирование.

Создаем проект бесплатно при заказе строительства “под ключ”! Выполняем полный спектр услуг в области строительства и отделки загородного дома. Собираем и устанавливаем сруб, проводим и подключаем инженерные сети. Подберем нужный тип кровли и фундамента, необходимые материалы и выполним монтаж. Самостоятельно изготавливаем пиломатериалы под проект! Собственное производство — гарантия качества пиломатериалов и низкие цены на строительство, ведь мы работаем без посредников.

Влияние погодных условий на расчет конструкции

Технологические особенности исходят из тех же геометрических параметров. От уклона ската зависит то, как конструкция будет переживать погодные условия. Именно по климатическим данным определяют значение угла, которое обеспечит надежность и долговечность крыши. Разумным шагом при планировке становится изучение розы ветров за последние 2-3 года в располагаемой местности.

По ней можно судить о силе ветра и его самом частом направлении. Со стороны крыши, откуда порывы приходят в большинстве случаев, рекомендуется устанавливать скат с меньшим углом наклона. Это снизит нагрузку на несущую конструкцию, а также уменьшит шум, создаваемый вибрацией кровли.

На расчет скатов влияют осадки. В сухих и теплых районах углы могут быть наименьшими, а длины – самыми большими. Местность же с обильными осадками требует от конструкции более крутых скатов, чтобы вся влага и твердые осадки как можно быстрее покидали кровлю, не застаивались и не создавали излишних нагрузок. Диапазоны углов крыши широко колеблются: от 11º до 70º.

Выбор конструкции кровли в зависимости от уклона крыши

Асимметричная двухскатная крыша с разными скатами

Вы только решили построить собственный дом на загородном участке, подыскиваете нестандартный строительный проект? Тогда вам стоит подумать об асимметричной или несимметричной кровле. От стандартной крыши такая конструкция отличается тем, что имеет два ската разной длины или с разным уклоном. Двускатная крыша здания с разными скатами обычно обустраивается при совмещении жилого дома с какой-нибудь дополнительной пристройкой.

Для чего делают разные скаты

Подобным вопросом задаются начинающие строители. Выбор кровельной конструкции основывается, в первую очередь, на ее эксплуатационных характеристиках и внешнем виде.

Если вы желаете построить красивый дом, не похожий на соседние, дизайн крыши необходимо учитывать уже при создании строительного проекта. Симметричные строения уже давно всем приелись, современные тенденции оформления строительных конструкций предполагают искажение стереотипов, правильных геометрических форм.

Поэтому двускатная крыша с разными скатами эффектно выделяется среди симметричных аналогов. Возможность менять параметры классического треугольника предоставляет простор для создания оригинальных проектов двухскатных кровельных конструкций

Это также позволяет выделить дом на фоне соседних сооружений, привлечь к нему внимание, так как именно кровля задает внешний вид любому строению

Как влияют на расчет крыши погодные условия

Технологические особенности кровельной конструкции основываются также на ее геометрических формах.

  • Насколько эффективно крыша будет противостоять воздействиям природной среды, зависит от угла наклона кровельных скатов. Именно исходя из климатических показаний региона, в котором возведено здание, подбирают наиболее оптимальный уклон кровли.
  • При создании строительного проекта обязательно учитывают розу ветров, изучают сведения за последние несколько лет. Это позволяет определить наиболее частое направление ветра, его силу.

Организация подкровельного пространства

Увеличение угла наклона ската асимметричной крыши предоставляет возможность выгодно использовать чердачное пространство, например:

  1. Под кровлей можно обустроить достаточно вместительную кладовку или уютную жилую комнату.
  2. Более длинный кровельный скат может перекрывать одновременно несколько этажей.
  3. При обустройстве террасы в качестве ее козырька может также выступать более длинный скат кровли.

Одним из распространенных способов увеличения площади является применение ломаных конструкций крыш, когда угол наклона кровельного ската меняется, не достигая основания. Конечно же, это дополнительные расходы на строительные материалы, и монтаж кровли несколько усложняется.

Расчет каркаса для несимметричной крыши

При выполнении расчетов двухскатной крыши с разными скатами обязательно принимаются в учет следующие моменты:

  • масса кровельного материала,
  • ветровые нагрузки, их преобладающее направление,
  • климатические условия региона, в котором возведен дом.

Все эти нюансы одновременно создают общие требования к системе стропил:

  • какой материал лучше использовать для строительства каркаса,
  • количество, толщина, шаг стропильных ног.

По готовым чертежам двускатной несимметричной кровли можно прочитать, какие элементы необходимы для строительства несущей конструкции:

  1. Мауэрлат — прочная рама, при помощи которой стропила крепятся к зданию.
  2. Прогон коньковый — второй опорный элемент для кровельных скатов, который монтируют на верхние фронтонные углы.
  3. Стропила — опоры покрытия крыши, соединяют кровельный конек с несущими стенами здания. В качестве элементов усиления между противоположными стропилами монтируются металлические или деревянные стяжки.
  4. Прогоны боковые — закрепляются параллельно кровельному коньку. Для сокращения нагрузки их выводят немного дальше фронтона.

Двускатная асимметричная крыша — это смелое решение для загородного дома, обустройства собственного жилья капитальной кровельной конструкцией, предоставляющей возможность максимально эффективно использовать свободное пространство под ней.

Технология установки

Многие неопытные кровельщики не знают, как правильно сделать ендову, чтобы избежать протечек в процессе эксплуатации кровли. На самом деле это достаточно простой технологический процесс, который выполняется в процессе настила кровельного покрытия. Установка ендовы выполняется с помощью шуруповерта, саморезов, ножниц для металла, гидроизоляционной пленки, герметика и специальной планки. Монтаж выполняется следующим образом:

  1. Сначала в месте, где крепится ендова крыши, там схема крепления обрешетки усиливается дополнительными элементами. Оптимально будет смонтировать на этом участке сплошную обрешетку из обрезной доски размером 40х150 мм.
  2. Поверх сплошной обрешетки укладывается гидроизоляция. Чтобы сделанный подкладочный ковер надежно защищал от протечек, материал укладывается в несколько слоев.
  3. Затем поверх гидроизоляции с помощью шуруповерта и оцинкованных саморезов к обрешетке прикрепляется внутренняя планка разжелобка.
  4. После настила кровельного материала, зазор там, где стыкуются скаты, обильно промазывают герметиком, а затем закрывают декоративным уголком, фиксируемым с помощью кровельных саморезов со специальными прессшайбами.

Источник

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы крепления стропил намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

https://youtube.com/watch?v=hrD0Fu9gkgY

Вариации крыш

Симметричная. Данный выбор вполне оправдан: надежная конструкция формируется за счет симметричных скатов, нагрузка распределяется равномерно. При необходимости увеличить нагрузку устанавливают стропильную систему.

Асимметричная. Наклон скатов выполнен под разными углами, на одной из сторон хозяин сможет обустроить помещение. В этом случае нагрузка распределяется неодинаково, понадобится тщательно рассчитать нагрузочную способность фундамента с несущими стенами, грамотно выбрать кровельные материалы, рассчитать их количество, изменить способ утепления, наружной отделки и гидроизоляции.

Несимметричная. Для конструкции характерно наличие внутреннего или наружного излома, как на фото двухскатной крыши.

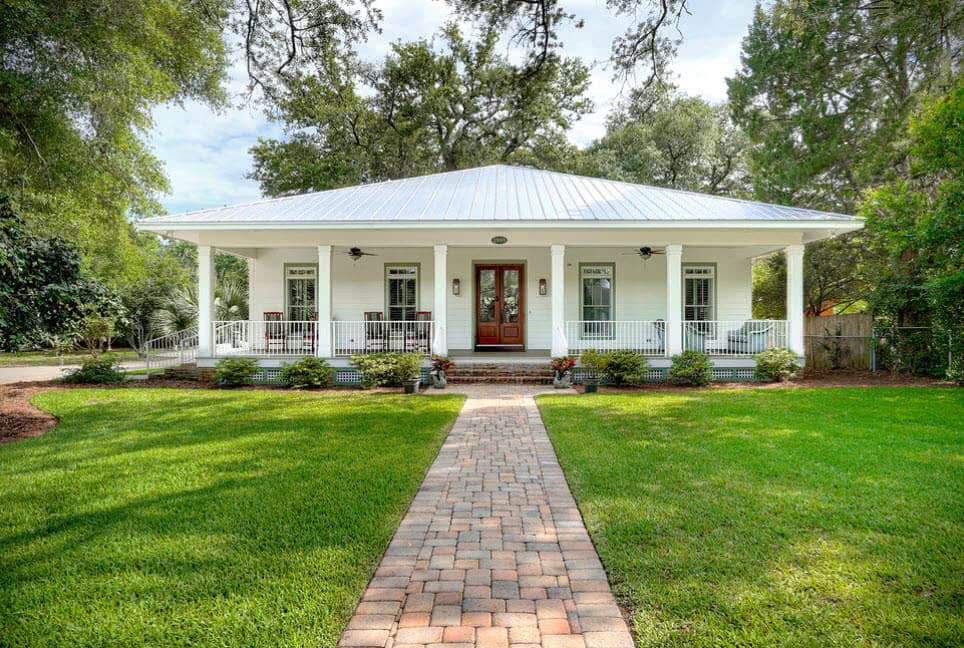

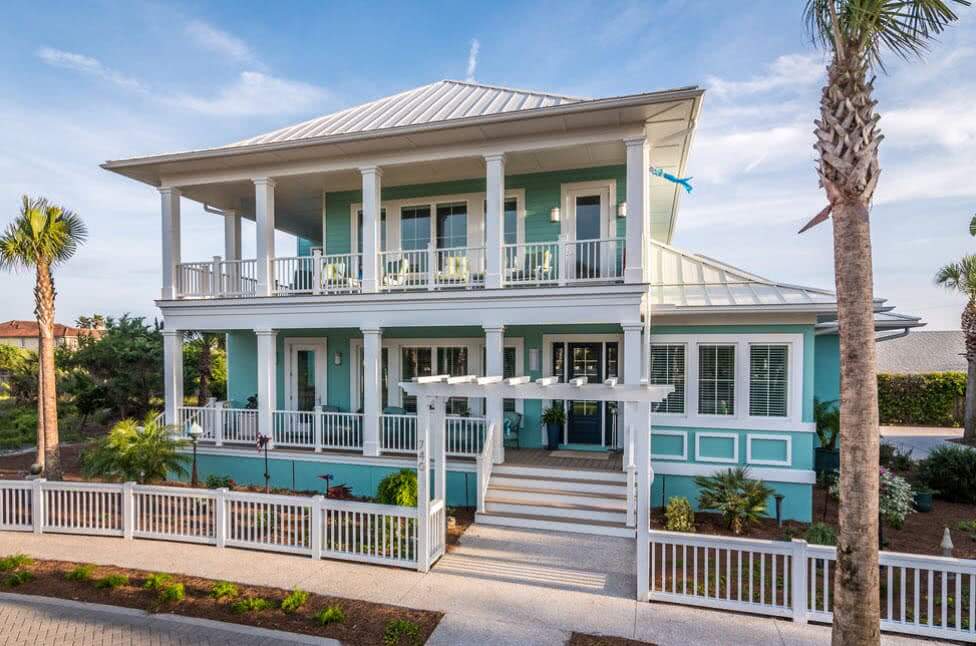

Четырехскатная крыша: преимущества и недостатки

В последнее время четырехскатная конструкция все больше пользуется популярностью, так как она имеет привлекательный внешний вид. Такая крыша имеет несколько разновидностей: вальмовая, полувальмовая и шатровая, при этом каждая из них имеет ряд особенностей в организации системы.

К примеру, вальмовая крыша – это конструкция, состоящая из двух скатов трапециевидной и двух скатов треугольной формы. Полувальмовая – аналогичная конструкция, только треугольные скаты укорочены в 2-3 раза. Шатровая конструкция – это крыша с четырьмя треугольными скатами, что сходятся в одну точку. Такой вариант является оптимальным решением для регионов с мягким и теплым климатом. Данная конструкция не сильно популярна, так как она сложна в проектировании, расчетах и монтаже.

Что касается положительных моментов обустройства четырехскатной конструкции, то к ним относятся следующие моменты:

  • Возможность обустройства просторной, функциональной и хорошо освещенной мансарды.
  • Привлекательный и оригинальный внешний вид.
  • Четырехскатная крыша считается самой прочной и надежной.
  • Длительный срок службы.
  • Высокая устойчивость к воздействию внешних факторов, например, давлению снега и ветровым нагрузкам.
  • Комфортные условия внутри мансарды, так как обеспечивается равномерный подогрев подкровельного пространства со всех сторон.

Однако четырехскатная крыша, как и любая другая конструкция, не лишена недостатков. К ним относятся:

  • Сложность проведения расчетов, справиться с которыми могут только профессиональные строители.
  • Монтаж конструкции способны провести только специалисты.
  • Конструкция имеет большую площадь скатов, что увеличивает вес крыши, вследствие чего нужно усиление несущих стен и создание надежного монолитного фундамента.
  • При монтаже крыши в холодных регионах требуется качественное утепление конструкции, что влияет на ее общую стоимость.
  • Мансарда, оборудованная под четырехскатной крышей, стоит гораздо дороже, чем аналогичное помещение, расположенное под двускатной крышей.

Основы геометрии

Чтобы понять, как устроена такая крыша, нужно рассмотреть эти свойства и сравнить фото двух типов конструкций. Так как речь идет именно о двускатной разновидности, в профильном разрезе такая форма всегда образует треугольник. Верхний потолок здания является основанием фигуры и служит опорной поверхностью конструкции. Скаты крыши – это боковые стороны треугольника.

Рассматривая симметричную крышу (первое фото), можно увидеть, что наклонные поверхности равны по длине и находятся под одним и тем же углом к основанию треугольника. Конек, скрывающий пересечение склонов, располагается точно по центру здания и проходит через ось симметрии. Разноскатная конструкция характеризуется разной длиной скатов и отличающимися углами при основании (второе фото). Такая концепция – результат геометрического преобразования. Между элементами треугольника существует пропорциональная зависимость. Если изменить один, преобразуются и все остальные.

Фото №1 — двускатная крыша с одинаковыми скатами

Исходя из этой зависимости, у рассматриваемой конструкции крыши выделяют два основных параметра: длину скатов и уклон. Используя такое название, последнее значение было бы правильно рассчитывать в процентах. Для этого необходимо вычислить тангенс угла при основании крыши, умноженный на 100%. Тем не менее, для удобства и быстрого понимания в качестве единицы измерения используют чаще всего градусы. Таким образом, каждый скат у асимметричной крыши характеризуется отдельными длиной и уклоном.

Фото № 2 — конструкция крыши с разными скатами

Достоинства и недостатки разноскатных крыш

Двускатная асимметричная крыша имеет массу характерных особенностей. Конечно, в первую очередь стоит рассмотреть именно визуальные характеристики – они наиболее заметны, и уже даже по ним можно понять, нужно ли использовать такую крышу в собственном доме. Здание с асимметричной крышей на фоне классических двускатных конструкций будет ярко выделяться, поэтому остается только определиться с простым вопросом – нравится или не нравится такая конструкция.

Следующий аспект, который не так заметен с первого взгляда, но тесно связан с уникальным видом разноскатных крыш – возможность использовать внутреннее пространство здания по максимуму. Традиционная двухскатная крыша в этом плане не столь удобна, поскольку она создает определенные рамки, выйти за пределы которых не представляется возможным.

Двускатная крыша с коротким и длинным скатами позволяет совместить здание с любыми пристройками и объединить их под одной крышей. При желании под разноскатную крышу можно установить не только жилой дом, но и гараж, беседку или веранду. Самое главное – это заранее изобразить будущую конструкцию на бумаге и грамотно спроектировать все ее элементы.

Следующее положительное качество асимметричных крыш – возможность противостоять различным природным явлениям. Если в районе, где проходит строительство здания, постоянно дует направленный в одну сторону ветер, то с ветреной стороны стоит расположить пологий скат, а на противоположной стороне вполне может быть и крутой наклон. Помимо сопротивления ветру, такая конструкция еще и хорошо подходит для снежных регионов.

Еще один весомый плюс в копилку достоинств разноскатных крыш – они отлично подходят для обустройства жилой мансарды. Стандартная двускатная конструкция лишена некоторых достоинств, в частности, мансарда в ней зачастую выглядит не очень комфортно. Конечно, есть немало способов, позволяющих более полноценно использовать такое пространство, по крайней мере – визуально, но в большинстве случаев это всего лишь полумеры.

Крыша с разными углами наклона дает возможность расширить полезную площадь второго этажа без дополнительных надстроек. Увеличение площади будет не фактическим, а визуальным – но использовать освободившееся пространство можно будет более рационально, чем под двумя традиционными скатами.

Если собрать все «за» и «против» двускатной крыши с разными скатами, то можно прийти к следующим выводам:

  • Асимметричная крыша имеет уникальные визуальные характеристики, позволяет реализовать различные дизайнерские решения и более рационально использовать имеющуюся площадь;
  • Основная проблема заключается в сложности обустройства крыши с разными скатами.

Если трудности, которые неизбежно возникнут на этапе проектирования и монтажа асимметричной крыши, не страшны, то такая конструкция станет отличным решением и придаст зданию очень интересный вид.

Монтаж ендовы

Как правильно установить доборный элемент:

  • Прежде всего необходимо убедиться в правильном и аккуратном сооружении подложки, отсутствии искривлений, прочности конструкции. Нагрузки на ендовы могут быть значительно выше, чем на плоские участки скатов, поскольку именно в желобах скапливается снег, создающий сильное давление на систему.
  • Деревянные элементы стропил и обрешетки обрабатываются антисептиком и производится гидроизоляция участка. Именно дополнительная операция для ендовы, общая гидроизоляция подкровельных материалов — другая позиция.
  • Производится монтаж нижней планки. Процедура ведется по направлению снизу вверх, отдельные части укладываются внахлест с напуском в 10-20 см. Все соединения обрабатываются герметиком.
  • Производится укладка кровли. Места соединения материала с нижней планкой дополнительно герметизируются.
  • Устанавливается верхняя планка.

Как сделать ендову на крыше

Все соединения производятся на кровельные саморезы, снабженные прокладкой из специальной износостойкой резины. Все места возможных протечек обрабатываются герметиком.
