Схема и описание.схема зарядного устройства для литий-ионных аккумуляторов и батарей

Можно ли заряжать литий-ионный аккумулятор без контроллера?

Да, можно. Однако это потребует плотного контроля за зарядным током и напряжением.

Вообще, зарядить АКБ, к примеру, наш 18650 совсем без зарядного устройства не получится. Все равно нужно как-то ограничивать максимальный ток заряда, так что хотя бы самое примитивное ЗУ, но все же потребуется.

Самое простейшее зарядное устройство для любого литиевого аккумулятора — это резистор, включенный последовательно с аккумулятором:

Сопротивление и мощность рассеяния резистора зависят от напряжения источника питания, который будет использоваться для зарядки.

Давайте в качестве примера, рассчитаем резистор для блока питания напряжением 5 Вольт. Заряжать будем аккумулятор 18650, емкостью 2400 мА/ч.

Итак, в самом начале зарядки падение напряжение на резисторе будет составлять:

Ur = 5 — 2.8 = 2.2 Вольта

Предположим, наш 5-вольтовый блок питания рассчитан на максимальный ток 1А. Самый большой ток схема будет потреблять в самом начале заряда, когда напряжение на аккумуляторе минимально и составляет 2.7-2.8 Вольта.

Внимание: в данных расчетах не учитывается вероятность того, что аккумулятор может быть очень глубоко разряжен и напряжение на нем может быть гораздо ниже, вплоть до нуля. Таким образом, сопротивление резистора, необходимое для ограничения тока в самом начале заряда на уровне 1 Ампера, должно составлять:

Таким образом, сопротивление резистора, необходимое для ограничения тока в самом начале заряда на уровне 1 Ампера, должно составлять:

R = U / I = 2.2 / 1 = 2.2 Ом

Мощность рассеивания резистора:

Pr = I2R = 1*1*2.2 = 2.2 Вт

В самом конце заряда аккумулятора, когда напряжение на нем приблизится к 4.2 В, ток заряда будет составлять:

Iзар = (Uип — 4.2) / R = (5 — 4.2) / 2.2 = 0.3 А

Т.е., как мы видим, все значения не выходят за рамки допустимых для данного аккумулятора: начальный ток не превышает максимально допустимый ток заряда для данного аккумулятора (2.4 А), а конечный ток превышает ток, при котором аккумулятор уже перестает набирать емкость (0.24 А).

Самый главный недостаток такой зарядки состоит в необходимости постоянно контролировать напряжение на аккумуляторе. И вручную отключить заряд, как только напряжение достигнет 4.2 Вольта. Дело в том, что литиевые аккумуляторы очень плохо переносят даже кратковременное перенапряжение — электродные массы начинают быстро деградировать, что неминуемо приводит к потери емкости. Одновременно с этим создаются все предпосылки для перегрева и разгерметизации.

Если в ваш аккумулятор встроена плата защиты, о которых речь шла чуть выше, то все упрощается. По достижении определенного напряжение на аккумуляторе, плата сама отключит его от зарядного устройства. Однако такой способ зарядки имеет существенные минусы, о которых мы рассказывали в этой статье.

Защита, встроенная в аккумулятор не позволит его перезарядить ни при каких обстоятельствах. Все, что вам остается сделать, это проконтролировать ток заряда, чтобы он не превысил допустимые значения для данного аккумулятора (платы защиты не умеют ограничивать ток заряда, к сожалению).

Зарядка при помощи лабораторного блока питания

Если в вашем распоряжении имеется блок питания с защитой (ограничением) по току, то вы спасены! Такой источник питания уже является полноценным зарядным устройством, реализующим правильный профиль заряда, о котором мы писали выше (СС/СV).


Все, что нужно сделать для зарядки li-ion — это выставить на блоке питания 4.2 вольта и установить желаемое ограничение по току. И можно подключать аккумулятор.

Вначале, когда аккумулятор еще разряжен, лабораторный блок питания будет работать в режиме защиты по току (т.е. будет стабилизировать выходной ток на заданном уровне). Затем, когда напряжение на банке поднимется до установленных 4.2В, блок питания перейдет в режим стабилизации напряжения, а ток при этом начнет падать.

Когда ток упадет до 0.05-0.1С, аккумулятор можно считать полностью заряженным.

Как видите, лабораторный БП — практически идеальное зарядное устройство! Единственное, что он не умеет делать автоматически, это принимать решение о полной зарядке аккумулятора и отключаться. Но это мелочь, на которую даже не стоит обращать внимания.

Подробнее о то, как создать электромагнит

Довольно легко построить электромагнит. Все, что вам нужно сделать, это обернуть несколько витков изолированных медных проводов вокруг железного сердечника. Если вы присоедините батарею к проводу, электрический ток начнет течь, и железный сердечник станет намагниченным. Когда аккумулятор отсоединен, железный сердечник потеряет свой магнетизм. Выполните следующие шаги, если хотите построить электромагнит, описанный в нашем эксперименте « Магниты и электромагниты» :

Шаг 1 – Соберите материалы

Чтобы построить электромагнит, описанный в нашем эксперименте « Магниты и электромагниты» , вам понадобятся:

Один железный гвоздь длиной 15 сантиметров. Три метра изолированного многожильного медного провода. Одна или несколько батареек D-cell.

Шаг 2 – Удалите часть изоляции

Медная проволока должна быть выставлена ​​так, чтобы батарея могла хорошо подключиться к электросети. Используйте пару проводов для удаления нескольких сантиметров изоляции с каждого конца провода.

Шаг 3 – Оберните провод вокруг гвоздя

Аккуратно оберните провод вокруг гвоздя. Чем больше проволоки вы обернете вокруг гвоздя, тем сильнее будет ваш электромагнит. Убедитесь, что вы оставили достаточно разматываемого провода, чтобы вы могли прикрепить аккумулятор.

Провод обернут вокруг гвоздя, чтобы создать электромагнит.

Когда вы обматываете провод вокруг гвоздя, убедитесь, что вы делаете это в одном направлении. Вам нужно это сделать, потому что направление магнитного поля зависит от направления создаваемого им электрического тока. Движение электрических зарядов создает магнитное поле. Если бы вы могли видеть магнитное поле вокруг провода, на котором протекает электричество, это было бы похоже на серию кругов вокруг провода. Если электрический ток течет прямо к вам, созданное им магнитное поле крутится вокруг провода против часовой стрелки. Если направление электрического тока отменяется, магнитное поле также меняет направление и направляет провод по часовой стрелке. Если вы оберните часть провода вокруг гвоздя в одном направлении, а часть провода – в другом направлении,

Магнитное поле вокруг токопроводящей проволоки.

Шаг 4 – Подключите аккумулятор

Прикрепите один конец провода к положительной клемме аккумулятора, а другой конец провода – к отрицательной клемме аккумулятора. Если все пошло хорошо, ваш электромагнит теперь работает!

Не беспокойтесь о том, какой конец провода вы прикрепляете к положительной клемме аккумулятора, а какой – к отрицательной клемме. Ваш магнит будет работать так же хорошо, как и в любом случае. Что изменит полярность вашего магнита. Один конец вашего магнита будет его северным полюсом, а другой конец будет его южным полюсом. Реверсируя способ подсоединения аккумулятора, вы можете перевернуть полюсы вашего электромагнита.

Советы по усилению вашего электромагнита

Чем больше оборотов провода у вашего магнита, тем лучше. Имейте в виду, что чем дальше провод от ядра, тем менее эффективным он будет.

Чем больше тока проходит через провод, тем лучше

Внимание! Слишком много тока может быть опасным! Когда электричество проходит через провод, часть электрической энергии преобразуется в тепло. Чем больше ток течет через провод, тем больше тепла генерируется. Если вы удвоите ток, проходящий через провод, генерируемое тепло увеличится в 4 раза ! Если вы утроите ток, проходящий через провод, вырабатываемая теплота увеличится в 9 раз ! Вещи могут быстро стать слишком горячими для обработки

Если вы удвоите ток, проходящий через провод, генерируемое тепло увеличится в 4 раза ! Если вы утроите ток, проходящий через провод, вырабатываемая теплота увеличится в 9 раз ! Вещи могут быстро стать слишком горячими для обработки.

Попробуйте экспериментировать с разными ядрами. Более толстая сердцевина может создать более мощный магнит. Просто убедитесь, что материал, который вы выберете, может быть намагничен. Вы можете проверить свое ядро ​​с помощью постоянного магнита. Если постоянный магнит не притягивается к вашему ядру, он не станет хорошим электромагнитом. Например, алюминиевый стержень не является хорошим выбором для сердечника вашего магнита.

Немного о литий-ионных батарейках

Литий-ионные аккумуляторы – одни из самых долговечных источников энергии для мобильных устройств и электроприборов, используемых нами.

Основные достоинства литий-ионной технологии:

  • высокая энергоемкость;
  • скорость заряда и разряда;
  • небольшая величина саморазряда;
  • маленькие размеры.

Принцип работы литий-ионных аккумуляторов – накопление энергии происходит при прохождении ионов лития от анода к катоду через электролит, при разряде идет превращение химической энергии в электрическую, питающей различные устройства.

В литий-ионных АКБ катод изготовлен из солей лития, анод из графита, сепаратор пропитан электролитом в виде органического раствора солей лития.

Выполняются такие АКБ в двух модификациях со строгим соблюдением герметичности:

  1. В призматическом исполнении – электроды и сепаратор, изголовленные из прямоугольных пластин, поочередно укладываются друг на друга либо скручиваются в спираль при рулонной сборке и помещаются в корпус с подключенным к нему катодом.
  2. В цилиндрическом исполнении – электроды из фольги, разделенные сепараторным материалов, помещены в металлический корпус, на который выведен минусовой электрод.

Где покупать микросхемы?

Можно, конечно, купить в Чипе-Дипе, но там дорого. Поэтому я всегда беру в одном очень секретном магазине)) Самое главное, правильно выбрать продавца, тогда заказ придет быстро и наверняка.

Для вашего удобства, я собрал самых надежных продавцов в одну таблицу, пользуйтесь на здоровье:

наименование даташит цена
LM317 5.5 руб/шт. Купить
LM350 11 руб/шт. Купить
MAX1555 105 руб/шт. Купить
LP2951 9.5 руб/шт. Купить
MCP73831 8 руб/шт. Купить
LTC4054 3 руб/шт. Купить
TP4056 4 руб/шт. Купить
LTC1734 42 руб/шт. Купить
TL431 85 коп/шт. Купить
MCP73812 65 руб/шт. Купить
NCP1835 83 руб/шт. Купить
*Все микросхемы с бесплатной доставкой

Как сделать зарядку для литий-ионных аккумуляторов самостоятельно

Наиболее простым вариантом считается использование зарядного устройства от мобильного телефона. Приборы выдают напряжение, подходящее для восстановления мощности аккумуляторов 18650. Способ используется только в экстренных случаях. Частое его применение приводит к снижению емкости АКБ.

Чтобы зарядить батарейку, выполняют такие действия:

  1. Штекер зарядного устройства срезают. Провода освобождают от изоляции и делят на положительный и отрицательный полюса. Плюсовой кабель чаще всего имеет оплетку красного цвета, минусовой – черного.
  2. Очищенные провода прикрепляют к полюсам батареи пластилином. USB-кабель подсоединяют к разъему компьютера или специального адаптера.
  3. Источник питания заряжают, периодически отслеживая процесс. Заряжать батарейку рекомендуется не более часа. Этого времени достаточно для полного восстановления емкости.

Для сборки усовершенствованной зарядки используют сложные схемы. Перед началом работы подготавливают паяльник, припой, флюс и клей. Отдельно приобретают плату, необходимую для нормального функционирования самодельного ЗУ.

https://youtube.com/watch?v=2wMnrZpl3Vo

Сборку осуществляют так:

  1. Плату устанавливают в подготовленный заранее пластиковый бокс. Конструкцию снабжают плюсовым и минусовым проводами. Бокс используется для размещения батареи во время зарядки. Сделать емкость можно из старого ЗУ, непригодного к эксплуатации бытового прибора или игрушки. Размеры должны соответствовать параметрам аккумулятора.
  2. Плату припаивают, учитывая маркировку. Обозначения позволяют без труда разместить провода. Плата снабжена разноцветными индикаторами, отражающими ход зарядки. Микросхему приклеивают к боксу в удобном месте. После этого, соблюдая полярность, подключают провода. Перед фиксацией их очищают от изоляции и обрабатывают канифолью. На плату наносят небольшое количество жидкого припоя.

При изготовлении устройства нельзя допускать короткого замыкания. Приведенная выше схема позволяет собрать простое, но надежное ЗУ за несколько часов. С помощью USB-кабеля его подсоединяют к электросети или компьютеру. Батарею устанавливают в получившееся гнездо. После включения зеленого индикатора прибор отключают.

Где купить модуль заряда Li акумулятора?

Я не могу ручаться за все подобные модул. Их производством не брезгует каждый уважающий себя житель поднебесной. Показанные модули заказывались уже не первый раз у конкретного продавца. Которого советую и вам.

Покупать такие модули поштучно не выгодно — продавцы начинают накручивать цену и за модуль и за доставку. Удобнее и дешевле закупать сразу по 5 или 10 штук даже если требуется 1-2. Очень удобно, когда где-то в шкафу лежит кучка таких модулей и при необходимости можно быстро сообразить из них зарядку. Вот ссылки на разные лоты проверенного магазина:

  • 5 шт. micro-USB – 1.57$
  • 5 шт. mini-USB – 1.57$
  • 10 шт. micro-USB – 2.61$
  • 10 шт. mini-USB – 2.61$

1.57$ за 5 штук, и тем более 2.61$ за 10 штук — это копейки. Во многих магазинах радиодеталей с вас попросят аналогичную сумму за каждый такой модуль.

цены от 16 сентября 2020

Эксплуатация Li-ion батарей

Первую зарядку батареи после покупки новой техники необходимо выполнять после полного разряда. То есть заряжать его сразу не нужно, необходимо довести прибор до выключения, а потом зарядить полностью.

При эксплуатации устройств с литий-ионными батареями необходимо следить за местом их нахождения

В холодную и жаркую погоду важно контролировать температуру батареи, не допуская перегрева (переохлаждения). Для этого существуют специальные программы, с помощью которых отслеживаются показатели

Работа при температуре выше 30°C сказывается на способности батареи держать емкость. Уровень падает с 100% до 80%. Когда устройство полностью зарядилось, следует отключать его от источника тока. В противном случае емкость аккумулятора со временем будет снижаться, и батарея выйдет из строя.


График, демонстрирующий взаимосвязь времени и постепенного разряда аккумулятора.

Современные блоки питания способны минимизировать поступающий ток после полного заряда. Однако такая функция не дает гарантии сохранности аккумулятора. Заряжать устройство необходимо при отметке 30-50%. Постоянная полная разрядка сопровождается выделением тепла в большем объеме, это негативно сказывается на состоянии батареи.

Не стоит подключать к питанию устройства, которые работали в стрессовом режиме и получили перегрев. В этом случае необходимо дождаться, пока температура снизится, и только после этого ставить заряжаться.

Для устройств, которые допускают извлечение батареи, отличным решением является приобретение резервного аккумулятора. В этом случае время работы приспособления возрастает в 2 раза. Когда основной аккумулятор разряжается, в устройство помещается запасной элемент. Удобно решение для техники, которая быстро нагревается, так как сменное устройство дает время основному остыть.

Калибровка

Выделяют 2 метода калибрования:

  • ручной;
  • программный.

Калибровка производится по схеме: полный разряд-полный заряд аккумулятора. Необходима процедура для восстановления показателей и корректной работы контроллера.


Схема буферной зарядки аккумулятора и диаграмма, иллюстрирующая цикл заряда-разряда.

Второй метод отображает больше информации и позволяет осуществить дополнительные программные манипуляции. В остальном оба способа различий не имеют.

Вначале необходимо в стандартном режиме разрядить технику до выключения. Затем подключить к заряднику. Во время процедуры печатная плата батареи определяет предельные рамки зарядки и разрядки, это необходимо для предотвращения сбоев в дальнейшей работе.

Заряжают аккумулятор оригинальным прибором, который шел в комплекте с техникой. Отключать от сети устройство можно, когда индикатор заряда покажет 100%. Для достижения максимальной рабочей емкости рекомендуется провести 2-3 повторных цикла «разряд-заряд».

Хранение

Для предотвращения негативных воздействий на литий-ионный аккумулятор со стороны внешних факторов необходимо придерживаться таких правил:

  • на время хранения батарею извлекать из устройства;
  • перед извлечением рекомендуется зарядить аккумулятор до 50%;
  • хранят источник в сухом и прохладном месте.

Литий-ионные устройства имеют низкий показатель саморазряда, поэтому хранить их можно более 2 лет. Однако избежать потери емкости невозможно, даже выполняя правильные условия хранения. Независимо от того, сколько зарядное не будет использоваться, необходимо каждые 3 месяца делать калибровку, а после нее возвращать уровень заряда до 50%.

Чего не нужно делать с литий-ионными аккумуляторами

Предотвращение перегрева является залогом длительной работы батареи. Литий – активный щелочной металл, поэтому при нагреве в аккумуляторе может начаться реакция, приводящая к воспламенению. Запрещается держать литий-ионные батареи вблизи источников солнечных лучей, батарей и открытого огня. Особенно это касается смартфонов и ноутбуков.

Запрещено разбирать аккумуляторный элемент. Такая процедура приводит к воспламенению. Нельзя заряжать элемент в обход контроллера. Исключение делают лишь в случае, если аккумулятор необходимо вывести из состояния глубокого разряда.

Преимущества и недостатки точечной сварки для аккумуляторов

К преимуществам контактных сварочных работ относится:

  • прочная область соединения;
  • аппараты не поглощают много мощности;
  • возможность автоматизации деятельности;
  • прекрасная производительность;
  • узкий сектор воздействия температур;
  • отсутствие всплесков нагрузки в сети питания.

К недостаткам можно причислить следующее:

  • Наличие специальных агрегатов для сварки и доп. оборудования;
  • лимит на применение огромных сечений.

Точечная сварка в любом случае имеет больше преимуществ, чем недостатков.
Она упрощает работу, с ней справиться даже новичок, если он будет делать все по официальной инструкции.

Схемы плат защиты литиевого аккумулятора

На рынке представлены следующие балансировочные платы фабричного изготовления:

  1. Устройство на базе стабилизатора LM317 обеспечивает подачу на батареи напряжения 4,2 В. В конструкции предусмотрены регулировочные сопротивления, в процессе зарядки работает контрольный светодиод красного цвета. Для подключения устройства используется внешний блок питания, коммутация к портам USB не предусмотрена конструкцией.
  2. Китайские производители массово выпускают балансировочные платы на основе стабилизатора ТР4056, которые дополнительно оснащены защитой от переполюсовки аккумуляторов. Устройство предназначено для подключения к портам USB, предусмотрен регулятор параметров зарядки. Оборудование в автоматическом режиме, при достижении заданной емкости производится плавное снижение силы зарядного тока. В конструкции предусмотрен штекер для установки дополнительного температурного сенсора.
  3. Устройство на основе чипа NCP1835 отличается уменьшенными габаритами и универсальностью, допускается коммутация аккумуляторов с различными параметрами. Балансир обеспечивает зарядку сильно разряженных элементов путем подачи тока малой силы, предусмотрена защита от установки батареек (со звуковой индикацией). В конструкции модуля предусмотрен регулятор времени зарядки.
  4. Узел на базе контроллера зарядки S8254AA, оснащенный дополнительной балансировкой для аккумуляторов 18650. Оборудование поддерживает защиту от переразрядки и перезарядки, имеется контроль над коротким замыканием. Платы на основе контроллера S8254AA не оснащаются лампами, отображающими статус зарядки. Поставщики выпускают аналогичный блок без балансира, изделие отличается применением гетинакса красного цвета. Детали с балансиром изготовлены на основе гетинакса темно-синего цвета.

В цепь включаются сопротивления, которые допускается заменить диодами 1N4007

При использовании диодов учитывается нагрев элементов при работе, при изготовлении монтажной платы принимают во внимание необходимость охлаждения узлов

Для регулировки требуется подать постоянное напряжение 5 В на входы устройства. В цепи предусмотрен резистор, изменяя значение сопротивления, необходимо добиться напряжения 4,2 В на колодках, предназначенных для установки литий-ионных аккумуляторов.

Для подачи питания в рабочем режиме используется трансформатор, напряжение равно суммарному значению подключенных аккумуляторов. На каждый элемент подается запас напряжения в пределах 0,15 В. Например, для зарядки 3 элементов требуется подвести напряжение 3*4,2+3*0,15=13,05 В.

Устройство обеспечивает зарядку батарей до момента достижения напряжения 4,2 В. После фиксации параметра включается стабилитрон, который активирует подачу питания через транзистор к балластным резисторам, имеющим сопротивление 4 Ом. В цепи предусматриваются контрольные светодиоды, которые включаются при подаче питания в балластную цепь.

Упрощенный блок на основе стабилитрона TL431A строится с использованием полупроводникового транзистора, удовлетворяющего параметрам зарядки. Поскольку элемент при работе нагревается, то необходимо предусмотреть охлаждение. В основе выбора типа радиатора лежит расчет по мощности.

Например, при напряжении 4,2 В и силе тока 0,5 А расчетная мощность составит 2,1 Вт. При увеличении параметров зарядки мощность возрастает, что вызывает сложности с теплоотводом. В конструкции используется 2 сопротивления, регулирующих пороговое значение напряжения.

Небольшие габариты устройств позволяют закрепить узлы на общей пластине. При монтаже нескольких балансиров требуется обеспечить изоляцию корпусов транзисторов (из-за подачи отрицательного питания от батареи).

Особенности зарядки аккумуляторов разных типов

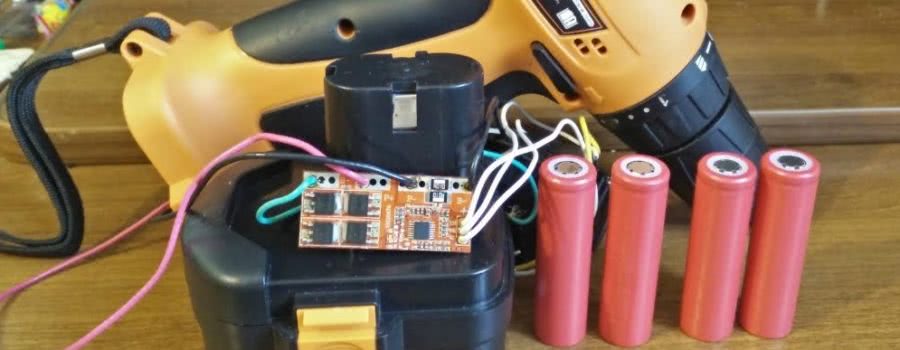

В шуруповертах устанавливается несколько типов аккумуляторов – никель-металлогидридный, никель-кадмиевый и литий-ионный. Каждый имеет уникальные черты, а зарядка выполняется с учетом рекомендаций для данного вида.

Никель-кадмиевый

Самый популярный тип батарей, его преимущества – компактные размеры, низкая стоимость и большая емкость. Выдерживает свыше тысячи циклов перезарядки в зависимости от качества материалов, используемых при их изготовлении, а также соблюдения условий использования.

Этот вид аккумуляторов имеет существенный минус – эффект памяти. Если прерывать их зарядку до окончания, емкость батареи будет со временем уменьшаться. Кроме того, их производство очень токсично, поэтому часть европейских стран отказались от их использования.

Никель-металлогидридный

Эти аккумуляторы представляют собой новое поколение техники предыдущего типа, их производство и эксплуатация практически полностью безопасны для экологии. Эффект памяти у них проявляется в значительно меньшей степени. Имеют существенный недостаток – высокий ток самозаряда. Батареи этого типа хранят полностью заряженными, а если они не эксплуатируются в течение 30 дней, рекомендуется повторно восстанавливать их емкость.

Литий-ионный

Аккумуляторы этого типа считаются самыми лучшими. Заряжаются быстро, эффекта памяти не имеют. Такие батареи не нуждаются в полной разрядке, а подключать к питанию допускается по мере необходимости. К недостаткам относится высокая стоимость, а также боязнь низких температур.

Литий-ионные аккумуляторы шуруповерта правильно заряжать при температуре от 10 до 40°С, а если они во время этого процессора нагреваются, их следует охладить, чтобы не допустить поломки.

Что делать, если 18650 не заряжается

Ситуация, когда батарея не заряжается, возникает после долгого хранения литий-ионных элементов или их переохлаждения.

Большинство элементов 18650 оборудованы контроллером, который защищает АКБ от перезаряда, во время работы предотвращает перегрев и взрывное разрушение.

Контроллер питания отключает банки аккумулятора от клемм при падении напряжения ниже допустимого уровня 2,4 В – измеренное напряжение на клеммах нерабочего аккумулятора 0 В.

Поднять напряжение на аккумуляторе и ограничить предельный ток можно включением резистора в цепь, собрав схему из телефонного блока питания с током выше 0,1 А, резистора на 300-1000 Ом мощностью 0,5-1 Вт и вольтметра. Включаем на одну-две минуты ЗУ в сеть – контролируем напряжение, после того как оно достигнет 3 В, отключаем схему и ставим аккумулятор на зарядку.

Алгоритм зарядки Li-ion аккумуляторов

Для Li-ion элементов характерно линейное изменение тока и напряжения. Поэтому для восполнения их заряда через USB или обычный блок питания отлично подходит модуль с чипом TP4056. О протекании процесса зарядки сообщают диоды. Безопасное восполнение заряда ведется при стабильном токе 0,2–0,7С. Когда Uвых достигает 4,2 В, начинается зарядка при U=const с плавным снижением тока до 10% от его исходного значения.

Зарядный ток регулирует резистор, соединенный с выводом PROG. Продаваемые модули этой конфигурации обычно имеют резистор на 1,2 кОм и обеспечивают зарядный ток 1 А. Для подзарядки достаточно подать на входной разъем напряжение 4–8 В и соединить «плюс» и «минус» заряжаемой «банки» с контактами модуля TP4056.

Первый минус

В платах защиты применяют микросхемы разных типов (подробнее об этом читайте в этой статье), наиболее распространенные из них представлены в таблице:

Микросхема DW01-P 628-8241ABPM-G, 628-8242BACT, 628-8254AAJ-G 628-8244AAA-G AAT8660A, AAT8660F FS326E
Порог срабатывания защиты от перезаряда, В 4.250±0.05 4.350 4.45 4.325±0.050 4.30±0.04
Микросхема AAT8660B, AAT8660G, SA57608Y, SA57608D AAT8660C, AAT8660H, AAT8660I AAT8660D, AAT8660E, AAT8660J FS326A, FS326C FS326B, R5421N112C, R5421N152F
Порог срабатывания защиты от перезаряда, В 4.350±0.050 4.300±0.050 4.280±0.050 4.325±0.025 4.350±0.025
Микросхема FS326D LV51140T, R5421N111C, R5421N151F SA57608B, SA57608G SA57608C SA57608E
Порог срабатывания защиты от перезаряда, В 4.300±0.025 4.250±0.025 4.280±0.025 4.295±0.025 4.275±0.025

Нормальным значением, до которого заряжают литий-ионный аккумулятор является 4.2 Вольта. Однако, как можно видеть из таблицы, большинство микросхем заточены под несколько… эээ… завышенное напряжение.

Это объясняется тем, что платы защиты рассчитаны на срабатывание при возникновении аварийной ситуации для предотвращения закритических режимов работы аккумулятора. Таких ситуаций при нормальной эксплуатации батарей вообще быть не должно.

Редкие перезаряды литиевого аккумулятора до напряжения, например, 4.35В (микросхема SA57608D), наверное, не приведут к каким-либо фатальным последствиям, но это не означает, что так будет всегда. Кто знает, в какой момент это приведет к выделению металлического лития из гелевого электролита, ведущего к неизбежному замыканию электродов и выходу аккумулятора из строя?

Уже одного этого обстоятельства достаточно чтобы отказаться от использования плат защиты в качестве контроллера зарядного устройства. Но если вам этого мало, читайте дальше.
