Алгоритм расчета водосточной системы
Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих
Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов
Этап #1 – сбор данных для расчетов
Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.
Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см
На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.
Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб
Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.
Этап #2 – определение диаметра и количества труб
Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.
Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.
Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру
Сложнее вычислить количество вертикальных отводов.
Следует руководствоваться следующими правилами:
- на линию длиной 10 м и меньше – 1 водосток;
- если длина желоба превышает 12 м – 2 отвода;
- для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
- на линии с заглушкой – по 1 отводу.
Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.
Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру
На больших скатах расстояние между водосливными трубами не должно быть более 24 м.
Этап #3 – расчет дополнительных элементов системы
После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:
- Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
- Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
- Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.
Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.
Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см
Для расчета количества коротких кронштейнов используют формулу:
N = (L-30)/60,
Где:
- N – искомое значение;
- L – длина желоба в сантиметрах.
Вычисление проводят отдельно для каждой линии.
Этап #3 – вычисление вертикального отвода
Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.
Расчет длины трубы:
- Измерить расстояние от отмостки до края крыши.
- От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
- От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.
Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.
Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада
К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.
Правила и этапы монтажа водосточной системы
Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.
Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.
Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов. Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.
Наглядный пример по количеству размещенных сливных стояков
Касаемо количества стояков. Максимальное расстояние между ними – 12 м.
- Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.
- Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
- Длина свеса более 24 м, монтируются три водосточных стояка.
Касаемо остальных элементов водосточной системы.
- Количество кронштейнов определяется длиною ската крыши и расстоянием между ними в пределах 50–100 см. Если длина карниза – 10 м, то при расстоянии между крюками 50 см потребуется 20 штук последних плюс ещё один. Потому что дополнительный элемент монтируется на последнем крае.
- Количество воронок и сливов определяется количеством стояков.
- Количество хомутов, используемых для крепления водосточных труб, зависит от расстояния между ними. Обычно это 1,8-2 м. Если водосточная система устанавливается на многоэтажное строение высотою более 10 м, то расстояние сокращается до 1,5 м. Нижний хомут крепится к стене на уровне стыка слива с нижней водосточной трубой. Это стартовая точка в процессе монтажа.
- На каждый скат ставиться по две заглушки на лоточную конструкцию.
- На каждый стояк устанавливается по два отвода.
- Тройники используются редко, только в случае, если слив воды с желобов двух смежных скатов производится в один стояк.
Схематическое расположения стоков для различных видов кровли
Размеры элементов водосточной системы
Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы. Неправильный подбор приводит к переливу воды через края, а это заливаемые стены и фундамент.
Существуют определённые нормы, в которых используется соотношение площади ската крыши и диаметров труб, лотков. В таблице они показаны.
| Площадь ската, м² | Диаметр жёлоба, мм | Диаметр трубы, мм |
|---|---|---|
| до 30 | 90–100 | 75 |
| 30–50 | 100–120 | 87 |
| 50–125 | 120–150 | 100 |
| больше 125 | 150–200 | 110 |
Здесь необходимо понимать, что подборка размеров элементов системы зависит только от той площади, с которой в них сливается вода. Например, длина ската равна 24 м, значит, по его краям устанавливаются 2 стояка. Общую площадь ската придётся разделить на «2». Именно этот параметр необходимо учитывать при подборе размеров лотка и трубы.
Подготовка инструментов
Перед тем как установить водостоки, необходимо приготовить инструменты. В зависимости от выбора: пластиковый или металлический, зависит комплектация инструментального арсенала.
Итак, потребуется:
- ножовка по металлу;
- ножницы по металлу;
- перфоратор для сверления стен под крепление стояков;
- шуруповёрт
- длинный шнур, рулетка, карандаш;
- уровень, отвес;
- плоскогубцы;
- киянка, молоток;
- стремянка.
Советы
Чтобы продлить срок службы водосточных систем, специалисты рекомендуют ознакомиться с наиболее распространенными ошибками, которые встречаются во время покупки и установки конструкций. Лучше ознакомиться с ошибками заранее, чтобы в дальнейшем их не совершать.
По каким причинам водосток может выйти из строя:
- Неверный выбор водоотлива понижает пропускную способность, что может приводить к переливам жидкости их желобов.
- Экономия на деталях. Отсутствие решеток-листоуловителей может привести к тому, что водоотлив засорится опавшими листьями и перестанет функционировать.
- Угол наклона желобов не выдержан. В данном случае вода будет выливаться из желоба.
- Недостаточное количество водосточных воронок. Подобное упущение также приведет к тому, что вода будет переливаться.
- Увеличенная дистанция между кронштейнами. Из-за этого желоб начнет прогибаться под значительным весом снежной массы и воды.
- Превышенное расстояние между хомутами для фиксации приведет к тому, что они не смогут справиться с ветровой нагрузкой. По этой же причине не допускается установка трубы на углу здания.
- Если труба будет примыкать к дому, стены, фундамент и цоколь будут постоянно влажными, что приведет к разрушению.
О том, как сделать монтаж водосточной системы своими руками, смотрите в видео ниже.
Как собирать дождевую воду
Для того чтобы организовать сбор дождевой воды, требуется крыша с уклоном от 10 градусов и более, желоба, водосточные трубы, фильтрующие решетки, соединители, насос (при необходимости) и накопительная емкость значительных размеров.
Водосточные трубы подходят не только для ноктюрнов, а желоба могут быть не просто функциональными, но и красивыми
Сбор дождевой воды имеет смысл при наличии односкатной или двускатной крыши. На плоских крышах вода застаивается, в ней размножаются вредоносные бактерии. Такая вода не пойдет на пользу ни вам, ни вашим растениям.
Нежелательно использовать дождевую воду в хозяйстве, если рядом находится промышленное предприятие или крупный город.
Нельзя использовать для сбора дождевой воды кровлю, желоба и трубы из материалов, содержащих медь, свинец, асбест и прочие вещества, способные оказать негативное воздействие на здоровье человека. Крыши из керамической черепицы безопасны, но лишь в том случае, если вы не покрываете их различными защитными составами.
Владельцам крыш из классического асбестосодержащего шифера или популярной нынче медной черепицы придется искать другие источники воды для полива
Для сбора дождевой воды вам потребуется любая накопительная емкость, например, старая бочка. Материал, из которого изготовлена данная емкость, не должен менять химический состав воды. Чаще всего огородники используют бочки из полиэтилена, пищевого пластика или оцинкованной стали. Есть несколько вариантов размещения емкости:
- ее можно установить выше уровня земли, что позволит использовать воду для бытовых нужд без насоса;
- можно вкопать бочку в землю, что часто выглядит более эстетично и к тому же сдерживает цветение воды; но при этом потребуются земляные работы, организация песчаной или песчано-гравийной подушки и т.п.;
- некоторые размещают резервуары для сбора воды в подсобных помещениях.
Цвет бочки также имеет значение. В темных емкостях вода быстрее прогревается и потому подходит для летнего душа. Светлые и отражающие поверхности, наоборот, не позволяют солнцу слишком сильно нагревать воду. Как правило, в этом случае она больше подходит для полива.
Для того чтобы вода не засорялась, а также чтобы обезопасить малышей и ваших домашних питомцев, емкость снабжают надежно закрывающейся крышкой, в которую врезают водосточную трубу.
Вода в емкостях, которые не накрыты крышкой, быстро засоряется и цветет, что автоматически сокращает варианты ее использования
Во избежание неприятных сюрпризов, важно продумать, как обеспечить слив лишней жидкости в канализацию, так как дожди нередко бывают затяжными, а вас в самый ответственный момент может не оказаться на даче. Для предупреждения затоплений участка в верхней части бочки можно сделать отвод, ведущий в канализацию
Незаглубленные бочки желательно устанавливать на дренажное основание – решетку или крупную гальку с обязательной канавкой для оттока лишней воды
Незаглубленные бочки желательно устанавливать на дренажное основание – решетку или крупную гальку с обязательной канавкой для оттока лишней воды.
Чтобы защитить водосточные желоба от засорения, их нужно накрыть сеткой (сегодня можно найти желоба, изначально продающиеся в такой комплектации). Также фильтрующую сетку необходимо установить в местах соединения желобов с водосточными трубами. Желоба необходимо регулярно очищать от накопившегося мусора.
Трубы подбирают в зависимости от объемов водостока, обычно их диаметр составляет от 8 до 30 см. Если вы решили обойтись без водосточных труб, то для уменьшения брызг от падающей воды можно использовать цепи различных традиционных и оригинальных форм.
В целом, сбор дождевой воды – дело нехитрое и недорогое. Но чтобы ваши труды по монтажу водосточных труб и желобов не пропали даром, читайте, как правильно поливать растения:
Комплектация водосливов
Комплектация и конструкционные характеристики систем оказывают заметное влияние на способы установки водостоков на крыше домов.
Из каких главных элементов состоят водостоки?
Наименование элемента
Описание и особенности установки
Кронштейны
Применяются для крепления желобов, могут фиксироваться к доскам обрешетки (крюки) или к карнизной планке (кронштейны). Первые (крюки) изготавливаются только из металлической полосы, загибаются для придания уклона водосточной системе вручную во время установки. Главная особенность – необходимость монтажа до начала кровельных работ, в противном случае придется демонтировать первый ряд покрытий. В настоящее время считается устаревшей конструкцией и используется редко. Чаще применяются кронштейны, которые фиксируются к карнизной доске или свесам стропильных ног. Могут изготавливаться из пластика или металла. Самые современные модели имеют возможность точной регулировки положение желоба после крепления элементов на доске.
Водосточные желоба
Принимают воду со скатов и направляют ее к воронкам. Монтируются по всему периметру строения с уклоном до 4–5 мм на погонном метре. По форме могут быть круглыми или квадратными, есть варианты самостоятельного изготовления желобов. Монтаж делается после завершения работ по покрытию кровли.
Для защиты элементов от падающего снега могут дополнительно использоваться снегозадержатели, это активный метод. Пассивный метод защиты желобов от механических повреждений – соблюдение разности по высоте между продолжением проекции кровли и верхней кромкой элемента водосточной системы.
Для правильной установки необходимо сделать предварительные расчеты крыши, параметры водостоков подбираются в зависимости от площади скатов. Одновременно с этими данными нужно рассчитать количество воронок. Они должны успевать пропускать всю дождевую воду во время пиковых нагрузок, рекомендуется одна воронка на 10 м желоба.
Повороты желобов
Чаще всего имеют угол 90°, но иногда встречаются и с углом 135°. Для герметизации мест соединения с желобом применяются резиновые или клеевые уплотнители
Во время монтажа следует обращать внимание, чтобы расстояние от углов поворота к кронштейнам не превышало 10–15 см. Прочность системы в этих местах ниже, требуется более надежная подвеска.
Воронки для сбора воды
Устанавливаются на желобах и направляют собранную ними воду в вертикальные трубы
Правильное крепление невозможно без предварительного расчета, универсальным считается монтаж одной воронки на каждые 10 м желобов. Но конкретное решение следует принимать после внимательного анализа площади ската и максимальных осадков в данной климатической зоне. Воронки могут быть проходными (монтируются в любом месте желоба) и левыми или правыми. Последние устанавливаются только на торцах системы, конструкция имеет специальные заглушки, что упрощает процесс монтажа и повышает надежность всей системы.
Колена и тройники для водосточных труб
Позволяют изменять направление водного потока и подключать к одной вертикальной трубе несколько элементов системы. Вставляются в соединение типа раструб, во время монтирования нужно обращать внимание на направление элементов по отношению к движению воды.
Хомуты для фиксации водосточных труб
Во время установки необходимо следить за расстоянием между точками фиксации элементов, в зависимости от материала изготовления и диаметра трубы оно колеблется в пределах 1,2–1,8 м. Тип фиксации к фасадной стене изменяется с учетом материалов ее изготовления. Хомуты могут быть пластиковыми или металлическими.
Водоотводящие трубы
Имеют различную длину, но большинство производителей придерживается стандарта 3 м. Диаметр подбирается с учетом дебета воды, количество, места установки и общая длина рассчитывается еще до начала работ по монтажу водосливной системы.
Устройство наружного водостока
Крепления желоба и водосточной трубы к крыше и стенам
Конструкционную прочность системе водостока придают крепежные элементы – для присоединения к дому и между собой. Желоба могут соединяться специальными накладками (они же могут выполнять функции держателя), а трубы – специальными хомутами
Держатели желобов и хомуты для водосточной трубы

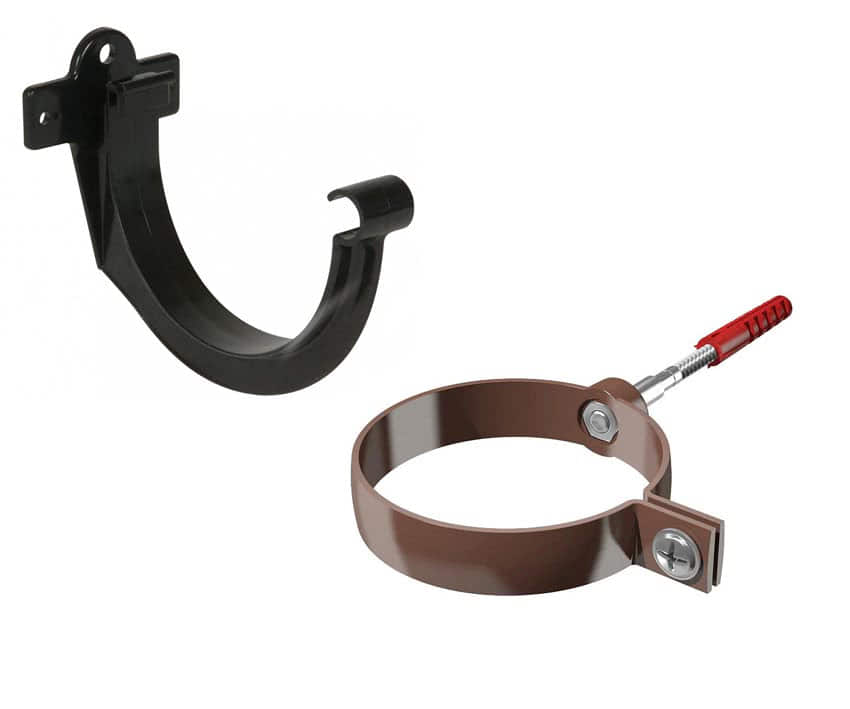

Сами желобы и трубы крепятся к стенами и крыше с помощью держателей – кронштейнов. Ими могут оснащаться и хомуты труб. Как правило, держатели желобов – это полосы, изогнутые по форме желоба. На конце они имеют отверстия для крепления к элементам дома. Выполнены крепления должны быть из достаточно прочных и конструкционно жестких материалов.
Из чего состоит водосточная система
Система водоотвода крыши состоит из нескольких элементов:
- желоба для слива
- трубы
- детали крепежа
Однако, для невысоких строений в один этаж водоотвод может и не понадобится, если у здания скатная крыша, т.к. маленькое расстояние от карниза до земли не позволяет стене дома намокнуть.
Если же строение высотой больше одного этажа, то установка водоотливов просто необходима.
Такую систему водоотвода с крыши можно изготовить своими руками, приобретя уже готовый набор, который потребуется только собрать. Их можно купить у компаний, занимающихся кровлей или строительными материалами.
Очень важным является правильный монтаж – каждая ошибка это риск, ведущий к протечкам кровли. Например, талая вода, которая будет застаиваться из-за разуклонки кровли, способна перемерзнуть и разорвать материал, что способствует попаданию влаги в слой утеплителя.
Водосточная система
Назначение водосточной кровельной системы – собирать дождевую и талую воду с крыши здания и перенаправлять ее к точкам водосбора. Если водостоков нет или они устроены неправильно, то стекающая с кровли вода увлажняет стены (особенно это опасно для деревянных зданий и неотделанных снаружи домов из силикатного кирпича), разрушает отмостку и подмывает фундамент.
Если крыша имеет большую площадь, и потоки воды с нее достаточно сильные, они разбивает садовые дорожки, а здание оказывается забрызганным размокшей грязью почти на полметра
Главное правило при устройстве водостоков – отвести воду как можно дальше от основания дома. Ведь если устроить водосборники сразу под водосточными трубами, влага будет уходить в грунт под фундамент, и защищенными окажутся только стены и садовые дорожки! К тому же прилегающий к фундаменту грунт обычно более рыхлый, чем обычно, поэтому вода быстро впитывается в него и просачивается к бетонному основанию. Зимой она замерзает, расширяется и начинает «разрывать» бетонные конструкции.
Чтобы этого не случилось, по периметру дома делают отмостку шириной до одного метра и обустраивают водоотводные лотки или точечные дождеприемники, которые направляют водяные потоки в ливневую канализацию, дренажный колодец и т.д. в зависимости от общей системы водоотвода на участке.
Технология монтажа водослива
Точная комплектация необходимых инструментов зависит от материала водостоков.
В любом случае понадобятся:
- перфоратор;
- шуруповерт;
- уровень, отвес;
- рулетка, карандаш, шнур;
- плоскогубцы;
- стремянка;
- молоток, киянка.
Последовательность работ по монтажу водосливной системы можно разбить на три основных этапа.
Правильная установка кронштейнов
При монтаже кронштейнов порядок работ следующий:
- По углам скатов делают метки, обозначая места крайних кронштейнов.
- К лобовой доске фиксируют первый кронштейн.
- С обратной стороны несущего основания устанавливают крайний крюк, выдерживая необходимый уклон – 3-5 мм на 1 м.
- Между кронштейнами натягивают шнур и выставляют промежуточные элементы по линии.
После расстановки крюков веревку надо убрать.
Края кровельного покрытия должны перекрывать желоб не более чем на 1/3 его ширины. Такое расположение будет обеспечивать точное попадание стекающей воды в лоток
Крепление системы желобов
Монтаж лучше начинать с места, где будет подсоединяться вертикальный водослив. В желобе необходимо сделать отверстие под воронку с помощью ножовки по металлу, края обработать. Установить переходник между горизонтальными и вертикальными элементами получится с использованием соединителей.
Последующие действия:
- На крайний лоток надеть заглушку.
- Уложить желоба поочередно в кронштейны, выдерживая нахлесты элементов по 5-10 см.
Чтобы обеспечить лучшую герметизацию, на стыки следует надеть прорезиненные соединители.
Монтаж вертикальных стояков
Начинают монтаж стояков с установки хомуты. Для этого от воронки отвесом спускают вертикальную линию, отбивают ее на стене.
Обязательно надо предусмотреть хомуты вблизи сочленения водосточныхв труб, максимальная дистанция до креплений – 10 см.
Предварительно на земле желательно собрать вертикальный стояк, а после – зафиксировать его в системе крепежей
Далее монтируют доборные элементы, соединяют вертикальные и горизонтальные отводы между собой, устанавливают нижний отмет. В регионах с обильными зимними осадками водосточную систему желательно обустроить контуром обогрева, инструкция по его установке изложена в рекомендованной нами статье.
Классификация водостоков по материалу изготовления будет следующей:
-
Пластиковые. Считаются наиболее бюджетным вариантом, подходящим в основном для климатических зон с отсутствием резко отрицательных температур. Из плюсов материала можно отметить его относительную прочность, легкость и простоту монтажа. Минусы – слабая устойчивость к резким перепадам температур. В результате пластиковый водосток может дать трещину или даже серьёзно деформироваться.
-
Сталь с оцинковкой. Несмотря на свои изначально сильные антикоррозийные свойства, может начать ржаветь. И конструкцию придется очищать или полностью демонтировать. Еще одним отрицательным моментом является обязательно привлечение специалистов для изготовления деталей конструкции, а также её монтажа.
-
Сталь с покрытием из полимера. На сегодняшний день самое надёжное и востребованное решение на рынке. Дополнительный фактор к приобретению именно данного варианта является возможность изготовления конструкции практически в любом цветовом решении. Это позволит осуществить монтаж системы водостока, не нарушая общей «концепции» любого загородного дома или здания.
Типичное устройство кровельного водоотвода
Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.
Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет
Состав системы компонуется в зависимости от конфигурации системы водоотвода.
Желоб и соединительные элементы для него
Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.
Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.
При монтаже поворота руководствуются правилами:
- стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
- дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.
Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.
Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным
Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.
Возможные варианты кронштейнов-крюков:
- Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
- Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
- Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.
Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.
Элементы отводящего трубопровода
Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.
Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы
Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.
Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.
Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид
Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.
Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.
