Водородные генераторы для автомобиля своими руками: чертежи, схемы и руководство

Закон сохранения энергии ↑

Всё в природе взаимосвязано. Если куда-то что-то прибыло, значит, откуда-то убыло. Эта народная мудрость упрощённо, но в целом верно описывает закон сохранения энергии. Водород, сгорая, выделяет тепловую энергию. Но, чтобы получить газ методом электролиза, придётся затратить некоторое количество электроэнергии. Которая, в свою очередь, по большей части получается за счёт генерации тепла при сжигании других видов топлива. И если брать чистую тепловую энергию, необходимую для получения электричества и ту энергию, которую даст при сгорании водород, даже на самых продвинутых установках получаются двукратные потери. Половину денег мы буквально выбрасываем. И это только эксплуатационные затраты, но ведь следует учесть и стоимость весьма недешёвого оборудования.

Проект ветро-водородного дирижабля AeromodellerII. Картинку бельгийские инженеры нарисовали красивую, остаётся подкрепить её конкретными экономически оправданными технологиями

По данным исследовательской лаборатории  INEEL, на промышленных генераторах водорода США себестоимость одного килограмма водорода составила:

• Электролиз от промышленной электросети — 6,5 usd.
• Электролиз от ветрогенераторов — 9 usd.
• Фотоэлектролиз от солярных устройств — 20 usd.
• Производство из биомассы — 5,5 usd.
•  Конверсия природного газа и угля — 2,5 usd.
•  Высокотемпературный электролиз на атомных электростанциях — 2,3 usd. Это наименее дорогой способ и наиболее далёкий от домашних условий.

Причём, даже самый лучший генератор водорода в домашних условиях будет заметно уступать промышленному в эффективности. С такими ценами нет никаких оснований говорить о сколь-нибудь серьёзной конкуренции водородного топлива по сравнению не только с дешёвым природным газом, но и с дорогим электроотоплением, дизельным топливом и даже тепловыми насосами.

Как устроен прибор

Сам корпус имеет клеммы, чтобы подключать источник питания и есть втулка, через которую выводится газ.

Работу прибора можно описать так: электроток пропускается через дистиллированную воду между пластинами с разными полями (у одной — анод, у другой — катод), расщепляет её на кислород и водород.

В зависимости от площади пластин электроток имеет свою силу, если площадь большая, то и тока по воде проходит много и больше выделяется газа. Схема подключения пластин поочередная, сначала плюс, потом минус и так далее.

Электроды рекомендуется делать из нержавеющей стали, которая в процессе электролиза не вступает в реакцию с водой. Главное найти нержавейку высокого качества. Между электродами лучше сделать расстояние маленькими, но так, чтобы пузыри газа легко между ними передвигались. Крепеж лучше изготовить из соответствующего металла, что и электроды.

Примите во внимание: в связи с тем, что технология изготовления связана с газом, то во избежание образования искры, необходимо произвести плотное прилегание всех деталей

За счет того, что пластины имеют достаточно немалую площадь поверхности и толщину, можно будет пропустить через такое устройство высокие токи, однако нагрева металла не произойдет. Если измерить на воздухе емкость электродов, то она составит 1nF, данный набор использует до 25А в простой воде из водопровода.

Для сбора водородного генератора своими руками можно применить контейнер пищевой, так как его пластик термоустойчив. Затем нужно в контейнер опустить электроды для сбора газа с разъемами изолированными герметично, крышкой и другими соединениями.

Если использовать контейнер из металла, то во избежание короткого замыкания, электроды крепятся на пластике. С двух сторон медных и латунных фитингов устанавливаются два разъема (фитинг – монтировать, собирать) для извлечения газа. Разъемы контактные и фитинги нужно прочно закрепить, применяя герметик из силикона.

Экономичность электродного котла

Иногда к агрегату подключают старые батареи, что снижает эффективность. Биметаллические и стальные радиаторы подходят для передачи тепла от электродных агрегатов. Эффективность системы снижается при использовании чугунных или алюминиевых батарей.

Неправильный диаметр соединительных элементов и труб становится причиной перерасхода энергии. Помпа поддерживает определенное давление, ошибочный выбор насоса по мощности приведет к снижению производительности. Котлы относятся к электрооборудованию и требуют соответствующих технических характеристик питающей проводки.

Безопасность установки

Многие умельцы размещают пластины в пластиковых ёмкостях. Не стоит экономить на этом. Нужен бак из нержавеющего металла. Если его нет, можно использовать конструкцию с пластинами открытого типа. В последнем случае необходимо применять качественный изолятор тока и воды для надёжной работы реактора.

Известно, что температура горения водорода составляет 2800. Это самый взрывоопасный газ в природе. Газ Брауна – не что иное, как «гремучая» смесь водорода. Поэтому водородные генераторы на автомобильном транспорте требуют качественной сборки всех узлов системы и наличия датчиков для слежения за течением процесса.

Датчик температуры рабочей жидкости, давления и амперметр не будут лишними в конструкции установки

Особое внимание стоит уделить гидрозатвору на выходе из реактора. Он жизненно необходим. Если произойдёт воспламенение смеси, такой клапан предотвратит распространение пламени в реактор

Если произойдёт воспламенение смеси, такой клапан предотвратит распространение пламени в реактор.

Водородный генератор для отопления жилых и производственных помещений, работающий на тех же принципах, отличается в несколько раз большей производительностью реактора. В таких установках отсутствие гидрозатвора представляет смертельную опасность. Водородные генераторы на автомобилях в целях обеспечения безопасной и надёжной работы системы также рекомендуется оборудовать таким обратным клапаном.

Как добыть водород безопасно в домашних условиях?

Умиляют подобные вопросы, ведь простому обывателю кажется, что получить водород достаточно просто, а ведь между тем это, хотя и можно сделать в обычных условиях, все же довольно опасно. Первое, что нужно знать — это то, что делать подобные опыты нужно не иначе, как на открытом (на улице) воздухе, поскольку водород — газ весьма и весьма легкий (примерно в 15 раз легче стандартного воздуха) и будет он скапливаться у потолка, образуя смесь, весьма способную к взрыву. Если же принять все необходимые меры по предотвращению проблемных моментов, то можно осуществить реакцию взаимодействия щелочи и алюминия.

Берем колбу (лучше всего) или бутылку из стекла на 1/2 литра, пробку (посредине отверстие), трубку для отвода водорода, по 10 грамм алюминия и купороса (медного), соли поваренной (примерно грамм 20-ть), воды в количестве 200 мл. и шарик (резиновый) для сбора водорода. Купорос приобретаем в садово-огороднических магазинах, а в качестве алюминиевого сырья вполне могут выступить банки из под пива или проволока. Само собой, эмаль предварительно удаляют обжигом, нужен чистый алюминий, без примесей.

На 10 грамм купороса берут 100 мл воды, соответственно, готовят и второй раствор — на 20 грамм соли уйдет 100 мл воды. Оттенок растворов будет таким: купорос — голубой, соль — бесцветный. Далее все смешиваем воедино и получаем такой зеленоватого оттенка раствор. В него и добавляют заготовленный заранее алюминий. Смесь начнет давать пену — это водород. Алюминий замещает медь и вы это воочию сможете увидеть по налету красноватого оттенка на алюминиевом сырье. Появляется взвесь белесоватого цвета, именно тут можно начинать собирать нужный нам водород.

В процессе идет получение дополнительного тепла, в химии такой процесс относят к экзотермическим. Понятное дело, что если процесс не контролировать, то получится что-то вроде гейзера, который будет выплевывать порции кипятка, так что концентрация первоначальная должна быть под контролем. Для этого же и используют пробку с трубкой, чтобы безопасно произвести вывод водорода наружу. Диаметр трубки, кстати, никак не должен превышать 8-ми миллиметров. Собранным водородом можно надуть шарик, который будет значительно легче окружающего воздуха, а значит — позволит ему подняться вверх

Честно сказать, подобные опыты практиковать нужно чрезвычайно внимательно и осторожно, иначе не избежать травм и ожогов

Биоводород: отходы превращаются в топливо

Наиболее «хардкорным» способом безотходного производства водорода являются… водоросли. Эксперименты с биореакторами на их основе ведутся уже не первое десятилетие, но результаты пока что не внушают оптимизма.

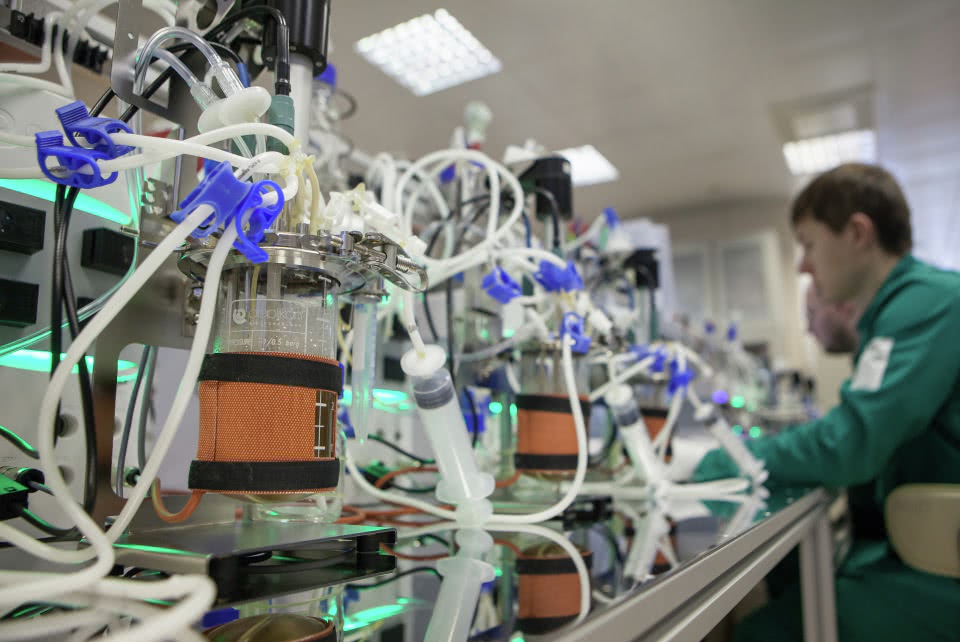

Сотрудники лаборатории отдела разработки биотехнологических процессов компании Biocad в Санкт-Петербурге занимаются моделированием биотехнологических процессов в биореакторах. Фото: Михаил Киреев / РИА Новости

Потенциально биореакторы способны работать на мусорных и пищевых отходах, тем самым совмещая переработку с получением «чистой» энергии. Лабораторные опыты показывают, что идеальным является двухстадийный процесс: стадия «темной ферментации», когда органика разлагается водорослями под малым воздействием солнечного излучения, и стадия фотоферментации, когда то же самое происходит при «нормальном» излучении. Для каждой стадии нужны свои виды водорослей. Поэтому реактор должен быть мультистадийным. Но пока на каждый килограмм сырья выход в лучшем случае составляет несколько десятков граммов водорода. Водоросли генетически модифицируют, чтобы усилить процессы ферментации, в сырье вводят кислоты и сахара, что удорожает биоректор, но прорыва нет. Увы, сложности биосистем и их «капризность», когда каждый реактор оказывается нетиповым, пока никак не поддаются химикам.

Так что пока наиболее выгодным с точки зрения экологии и технологических затрат остается получение водорода с помощью ВИЭ и АЭС. Это уже готовые технологии, а значит, «зеленый» водород перестал быть экзотической нишей. В ближайшие 15-20 лет мы можем оказаться в «водородном мире». И кто не успеет забраться в этот экспресс, рискует надолго оказаться в аутсайдерах.

Особенности электролитического генератора водорода

Водородный генератор, основанный на принципе электролиза, выпускают чаще всего в контейнерном исполнении. Обязательным условием приобретения такого устройства для отопления считается наличие следующих документов: разрешение от Ростехнадзора, сертификаты (соответствия ГОСТР и гигиенический).

Электролитический генератор состоит из следующих элементов:

• блока, включающего в себя трансформатор, выпрямитель, распределительные коробки и устройства, блок пополнения и деминерализации воды;
• устройства для раздельного получения водорода и кислорода – электролизера;
• системы анализа газа;
• системы охлаждения жидкости;
• системы, направленной на обнаружение возможной утечки водорода;
• панели управления и автоматической системы контроля.

Для достижения максимально эффективного процесса электропроводности применяют капли щелока. Резервуар с ним пополняется по мере необходимости, но чаще всего это происходит примерно 1 раз в год. Любые электролитические генераторы промышленного типа производятся на основании европейских норм экологии и безопасности.

Опытным путем доказано, что покупка водородного электролитического генератора намного выгоднее регулярного приобретения газа. Так, для производства 1 кубометра газа из водорода и кислорода требуется всего порядка 3,5 кВт электрической энергии, а также пол-литра деминерализованной воды.

ИЗОБРЕТЕНИЕ ИМЕЕТ СЛЕДУЮЩИЕ ПРЕИМУЩЕСТВА

Тепло, полученное при окислении газов, можно использовать непосредственно на месте, причем водород и кислород получаются при утилизации отработанного пара и технической воды.

Небольшой расход воды при получении электроэнергии и тепла.

Простота способа.

Значительная экономия энергии, т.к. она затрачивается только на разогрев стартера до установившегося теплового режима.

Высокая производительность процесса, т.к. диссоциация молекул воды длится десятые доли секунды.

Взрыво- и пожаробезопасность способа, т.к. при его осуществлении нет необходимости в емкостях для сбора водорода и кислорода.

В процессе работы установки вода многократно очищается, преобразуясь в дистиллированную. Это исключает осадки и накипь, что увеличивает срок службы установки.

Установка изготавливается из обычной стали; за исключением котлов, изготавливаемых из жаропрочных сталей с футеровкой и экранированием их стенок. То есть не требуются специальные дорогие материалы.

Изобретение может найти применение в

промышленности путем замены углеводородного и ядерного топлива в силовых установках на дешевое, распространенное и экологически чистое — воду при сохранении мощности этих установок.

Область применения

Сегодня электролизёр — такое же привычное устройство, как и генератор ацетилена или плазменный резак. Изначально водородные генераторы использовались сварщиками, поскольку носить за собой установку весом всего несколько килограмм было намного проще, чем перемещать огромные кислородные и ацетиленовые баллоны. При этом высокая энергоёмкость агрегатов решающего значения не имела — всё определяло удобство и практичность. В последние годы применение газа Брауна вышло за рамки привычных понятий о водороде, как топливе для газосварочных аппаратов. В перспективе возможности технологии очень широки, поскольку использование HHO имеет массу достоинств.

• Сокращение расхода горючего на автотранспорте. Существующие автомобильные генераторы водорода позволяют использовать HHO как добавку к традиционному бензину, дизелю или газу. За счёт более полного сгорания топливной смеси можно добиться 20 – 25 % снижения потребления углеводородов.
• Экономия топлива на тепловых электростанциях, использующих газ, уголь или мазут.
• Снижение токсичности и повышение эффективности старых котельных.
• Многократное снижение стоимости отопления жилых домов за счёт полной или частичной замены традиционных видов топлива газом Брауна.
• Использование портативных установок получения HHO для бытовых нужд — приготовления пищи, получения тёплой воды и т. д.
• Разработка принципиально новых, мощных и экологичных силовых установок.

Генератор водорода, построенный с использованием «Технологии водяных топливных ячеек» С. Мейера (а именно так назывался его трактат) можно купить — их изготовлением занимается множество компаний в США, Китае, Болгарии и других странах. Мы же предлагаем изготовить водородный генератор самостоятельно.

Ссылки[ | ]

• «Hydrogen Production Processes» // Department of Energy
• Hydrogen Production: Natural Gas Reforming // Department of Energy]
• https://web.archive.org/web/20130305093655/https://www.nrel.gov/hydrogen/proj_production_delivery.html
• https://web.archive.org/web/20160304111204/https://www.iea.org/publications/freepublications/publication/hydrogen.pdf
• https://www.marketing-services.ru/imgs/goods/864/rynok_vodoroda.pdf
• https://www.fsec.ucf.edu/en/consumer/hydrogen/basics/production.htm
• Производств водорода из энергии солнца Презентация NREL (недоступная ссылка с 22-08-2015 )
• Микробная установка вырабатывает водород из дешёвого сырья // Membrana

Правила техники безопасности

Чтобы избежать утечек, перед процедурой электролиза следует проверить герметичность всех частей электролизера:

Техника безопасности при работе с водородом

• трубки;
• насос;
• резервуар.

Небезопасными могут быть и покупные аппараты, особенно неизвестных производителей. Брак может случиться и у самых известных брендов, но риск этого намного меньше – там продукцию тщательно проверяют.

В промышленности добыча водорода необходима для энергетики, например, на нем работают такие энергоисточники, как высокотемпературные реакторы с гелиевым теплоносителем. Применяют элемент и в производстве пластиков, синтетических волокон, извести и цемента, листового стекла. В домашних условиях его используют для отопления помещений и снижения расходов автомобильного топлива.

Способы получения водорода

Водород – газообразный элемент без цвета и запаха с плотностью 1/14 по отношению к воздуху. В свободном состоянии он встречается редко. Обычно водород соединен с другими химическими элементами: кислородом, углеродом.

Получение водорода для промышленных нужд и энергетики проводится несколькими методами. Самыми популярными считаются:

• электролиз воды;
• метод концентрирования;
• низкотемпературная конденсация;
• адсорбция.

Атомный водород для энергетики получают, используя методику термической диссоциации молекулярного вещества на проволоке из платины, вольфрама либо палладия. Ее нагревают в водородной среде под давлением менее 1,33 Па. А также для получения водорода используются радиоактивные элементы.

Термическая диссоциация

Электролизный метод

Наиболее простым и популярным методом выделения водорода считается электролиз воды. Он допускает получение практически чистого водорода. Другими преимуществами этого способа считаются:

Принцип действия электролизного генератора водорода

• доступность сырья;
• получение элемента под давлением;
• возможность автоматизации процесса из-за отсутствия движущихся частей.

Процедура расщепления жидкости электролизом обратен горению водорода. Его суть в том, что под воздействием постоянного тока на электродах, опущенных в водный раствор электролита, выделяются кислород и водород.

Дополнительным преимуществом считается получение побочных продуктов, обладающих промышленной ценностью. Так, кислород в большом объеме необходим для катализации технологических процессов в энергетике, очистки почвы и водоемов, утилизации бытовых отходов. Тяжелая вода, получаемая при электролизе, в энергетике используется в атомных реакторах.

Получение водорода концентрированием

Этот способ основан на выделении элемента из содержащих его газовых смесей. Так, наибольшая часть производимого в промышленных объемах вещества, извлекается с помощью паровой конверсии метана. Добытый в этом процессе, водород используют в энергетике, в нефтеочистительной, ракетостроительной индустрии, а также для производства азотных удобрений. Процесс получения H2 осуществляют разными способами:

• короткоцикловым;
• криогенным;
• мембранным.

Последний способ считается наиболее эффективным и менее затратным.

Конденсация под действием низких температур

Эта методика получения H2 заключается в сильном охлаждении газовых соединений под давлением. В результате они трансформируются в двухфазную систему, которая впоследствии разделяется сепаратором на жидкое составляющее и газ. Для охлаждения применяют жидкие среды:

• воду;
• сжиженный этан или пропан;
• жидкий аммиак.

Эта процедура не так проста, как кажется. Чисто разделить углеводородные газы за один раз не получится. Часть компонентов уйдет с газом, забираемым из сепарационного отсека, что не экономично. Решить проблему можно глубоким охлаждением сырья перед сепарацией. Но это требует больших энергозатрат.

В современных системах низкотемпературных конденсаторов дополнительно предусмотрены колонны деметанизации либо деэтанизации. Газовую фазу выводят с последней сепарационной ступени, а жидкость направляется в ректификационную колонну с потоком сырого газа после теплообмена.

Способ адсорбции

Во время адсорбции для выделения водорода используют адсорбенты – твердые вещества, поглощающие необходимые компоненты газовой смеси. В качестве адсорбентов применяют активированный уголь, силикатный гель, цеолиты. Для осуществления этого процесса применяют специальные аппараты – циклические адсорберы или молекулярные сита. При реализации под давлением этот метод позволяет извлекать 85-процентный водород.

Если сравнивать адсорбцию с низкотемпературной конденсацией, можно отметить меньшую материальную и эксплуатационную затратность процесса – в среднем, на 30 процентов. Методом адсорбции производят водород для энергетики и с применением растворителей. Такой способ допускает извлечение 90 процентов H2 из газовой смеси и получение конечного продукта с концентрацией водорода до 99,9%.

Генераторы для получения водородной воды

Современная альтернатива упомянутым способам производства водородной воды – компактные устройства с уникальной технологией выработки молекулярного водорода. В отличие от обычного неконтролируемого электролиза под высоким напряжением, реакция в таких генераторах проходит в особой мембране. Она изготовлена из электропроводящего полимера. Во время электрохимической реакции она не выделяет побочных продуктов разложения и не загрязняет жидкость. Это значит, что водородную воду можно будет сразу пить и не подвергать ее дополнительной фильтрации.

Также в качестве устройства для получения воды, насыщенной водородом, можно рассматривать бутылки-ионизаторы. В их фильтр-блоке содержатся магниевые и керамические шарики, способствующие образованию молекул водорода. Они могут очищать и улучшать качество воды, ощелачивая ее и уменьшая в ней количество свободных радикалов. При этом бутылки-ионизаторы не требуют электропитания или подзарядки аккумулятора и полностью автономны.

Как изготовить генератор

Масса интернет-ресурсов публикуют самые разные схемы и чертежи генератора для получения водорода, но все они действуют по одному принципу. Мы предложим вашему вниманию чертеж простого устройства, взятый из научно-популярной литературы:

Здесь электролизер представляет собой группу металлических пластин, стянутых между собой болтами. Между ними установлены изоляционные прокладки, крайние толстые обкладки тоже изготовлены из диэлектрика. От штуцера, вмонтированного в одну из обкладок, идет трубка для подачи газа в сосуд с водой, а из него – во второй. Задача емкостей – отделять паровую составляющую и накапливать смесь водорода с кислородом, чтобы подавать его под давлением.

Пластины, что служат электродами, могут быть произвольного размера. Но надо понимать, что производительность аппарата зависит от их площади поверхности. Чем большее число электродов удастся задействовать в процессе, тем лучше. Но при этом и потребляемый ток будет выше, это следует учитывать. К концам пластин припаиваются провода, ведущие к источнику электричества. Здесь тоже есть поле для экспериментов: можно подавать на электролизер разное напряжение с помощью регулируемого блока питания.

В качестве электролизера можно применить пластиковый контейнер от водяного фильтра, поместив в него электроды из нержавеющих трубок. Изделие удобно тем, что его легко герметизировать от окружающей среды, выводя трубку и провода через отверстия в крышке. Другое дело, что этот самодельный водородный генератор обладает невысокой производительностью из-за малой площади электродов.

Это интересно: Калориферы для приточной вентиляции — виды, устройство и расчет мощности

Устройство и принцип работы генератора водорода

Заводской генератор водорода представляет собой внушительный агрегат

Использовать водород в качестве топлива для обогрева загородного дома выгодно не только по причине высокой теплотворной способности, но и потому, что в процессе его сжигания не выделяется вредных веществ. Как все помнят из школьного курса химии, при окислении двух атомов водорода (химическая формула H2 – Hidrogenium) одним атомом кислорода, образуется молекула воды. При этом выделяется в три раза больше тепла, чем при сгорании природного газа. Можно сказать, что равных водороду среди других источников энергии нет, поскольку его запасы на Земле неисчерпаемы — мировой океан на 2/3 состоит из химического элемента H2, да и во всей Вселенной этот газ наряду с гелием является главным «строительным материалом». Вот только одна проблема — для получения чистого H2 надо расщепить воду на составляющие части, а сделать это непросто. Учёные долгие годы искали способ извлечения водорода и остановились на электролизе.

Схема работы лабораторного электролизёра

Этот способ получения летучего газа заключается в том, что в воду на небольшом расстоянии друг от друга помещаются две металлические пластины, подключённые к источнику высокого напряжения. При подаче питания высокий электрический потенциал буквально разрывает молекулу воды на составляющие, высвобождая два атома водорода (HH) и один — кислорода (O). Выделяющийся газ назвали в честь физика Ю. Брауна. Его формула — HHO, а теплотворная способность — 121 МДж/кг. Газ Брауна горит открытым пламенем и не образует никаких вредных веществ. Главное достоинство этого вещества в том, что для его использования подойдёт обычный котёл, работающий на пропане или метане

Заметим только, что водород в соединении с кислородом образует гремучую смесь, поэтому потребуются дополнительные меры предосторожности

Схема установки для получения газа Брауна

Генератор, предназначенный для получения газа Брауна в больших количествах, содержит несколько ячеек, каждая из которых вмещает в себя множество пар пластин-электродов. Они установлены в герметичной ёмкости, которая оборудована выходным патрубком для газа, клеммами для подключения питания и горловиной для заливки воды. Кроме того, установка оборудуется защитным клапаном и водяным затвором. Благодаря им устраняется возможность распространения обратного пламени. Водород горит только на выходе из горелки, а не воспламеняется во все стороны. Многократное увеличение полезной площади установки позволяет извлекать горючее вещество в количествах, достаточных для различных целей, включая обогрев жилых помещений. Вот только делать это, используя традиционный электролизёр, будет нерентабельно. Проще говоря, если потраченное на добычу водорода электричество напрямую использовать для отопления дома, то это будет намного выгоднее, чем топить котёл водородом.

Водородная топливная ячейка Стенли Мейера

Выход из сложившейся ситуации нашёл американский учёный Стенли Мейер. Его установка использовала не мощный электрический потенциал, а токи определённой частоты. Изобретение великого физика состояло в том, что молекула воды раскачивалась в такт изменяющимся электрическим импульсам и входила в резонанс, который достигал силы, достаточной для её расщепления на составляющие атомы. Для такого воздействия требовались в десятки раз меньшие токи, чем при работе привычной электролизной машины.

Добыча водорода в условиях домашнего хозяйства

Выбор электролизера

Для получения элемента дома необходим специальный аппарат – электролизер. Вариантов такого оборудования на рынке много, аппараты предлагают как известные технологические корпорации, так и мелкие производители. Брендовые агрегаты дороже, но качество их сборки выше.

Домашний прибор отличается малыми габаритами и легкостью в эксплуатации. Основными деталями его являются:

Электролизер — что это

• риформер;
• система очистки;
• топливные элементы;
• компрессорное оборудование;
• емкость для хранения водорода.

В качестве сырья берется простая вода из-под крана, а электричество идет из обычной розетки. Сэкономить на электроэнергии позволяют агрегаты на солнечных батареях.

«Домашний» водород применяют в системах отопления или приготовления пищи. А также им обогащают бензовоздушную смесь, чтобы повысить мощность двигателей автомобиля.

Изготовление аппарата своими руками

Еще дешевле сделать прибор самому в домашних условиях. Сухой электролизер выглядит как герметичный контейнер, который представляет собой две электродные пластины в емкости с электролитическим раствором. Во Всемирной сети предлагаются разнообразные схемы сборки аппаратов разных моделей:

• с двумя фильтрами;
• с верхним либо нижним расположением контейнера;
• с двумя или тремя клапанами;
• с оцинкованной платой;
• на электродах.

Схема устройства электролиза

Простой прибор для получения водорода создать несложно. Для него потребуются:

• листовая нержавеющая сталь;
• прозрачная трубка;
• штуцеры;
• пластиковая емкость (1,5 л);
• водяной фильтр и обратный клапан.

Устройство простого прибора для получения водорода

Помимо этого, нужны будут различные метизы: гайки, шайбы, болты. Первым делом нужно распилить лист на 16 квадратных отсеков, у каждого из них спилить угол. В противоположном от него углу требуется высверлить отверстие для болтового крепления пластин. Для обеспечения постоянного тока пластины нужно подключать по схеме: плюс–минус–плюс–минус. Изолируют эти детали друг от друга с помощью трубки, а на соединении болтом и шайбами (по три штуки между пластинками). На плюс и минус насаживают по 8 пластин.

При правильной сборке ребра пластинок не будут задевать электроды. Собранные детали опускают в емкость из пластика. В месте касания стенок болтами делают два установочных отверстия. Устанавливают защитный клапан для удаления избытка газа. В крышку контейнера монтируют штуцеры и герметизируют швы силиконом.

Тестирование аппарата

Чтобы протестировать аппарат, выполняют несколько действий:

Схема получения водорода

1. Наполняют жидкостью.
2. Прикрыв крышкой, соединяют один конец трубки со штуцером.
3. Второй опускают в воду.
4. Подключают к источнику питания.

После включения прибора в розетку через несколько секунд будет заметен процесс электролиза и выпадение осадка.

Чистая вода не обладает хорошей электропроводностью. Для улучшения этого показателя нужно создать электролитический раствор, добавив щелочь – гидроксид натрия. Он есть в составах для очищения труб наподобие «Крота».

Водородный генератор

Электролизер – один из самых распространенных водородных генераторов.

Описание и принцип работы

В общем случае водородный генератор представляет собой набор металлических пластин, погруженных в дистиллированную воду. Конструкция заключена в герметичный корпус с клеммами для подключения источника электропитания и штуцером для вывода газа.

Теоретически работу водородного генератора можно представить следующим образом: между разнополярными пластинами (анод, катод), погруженными в дистиллированную воду, проходит электрический ток. При этом вода расщепляется на кислород и водород. Чем больше площадь пластин, тем больший ток проходит по воде и тем большее количество газов выделяется. Пластины подключаются поочередно (+-+- и т. д).

Область применения

В связи с тем, что сам процесс электролиза связан с использованием большого количества электроэнергии, промышленное применение электролизеров существенно ограничено. Экономически выгоднее использовать для получения водорода химические способы.

В настоящее время водородные генераторы применяют для:

• газосварки и газорезки водородом в условиях ювелирных мастерских;
• снижения токсичности двигателей внутреннего сгорания (ДВС) и повышения их КПД (коэффициент полезного действия);
• повышения КПД и снижению токсичности жидкотопливных котлов.

Устройство

Немногочисленные промышленные электролизеры, которые используют для получения водорода и кислорода, изготавливают в виде стационарных установок. Электроды в них включаются биполярно, причем их количество зависит от способа включения в сеть (трансформаторное или бестрансформаторное).

Конструкции малогабаритных водородных генераторов, которые выпускаются как отечественными, так и зарубежными компаниями и используются для повышения КПД ДВС и других целей, отличаются большим разнообразием. Кроме того существует огромное количество конструкций, изготовленных своими руками. В сети Интернет о них можно найти достаточно много информации.

Учитывая, что конструкция электролизера отличается простотой и его нетрудно изготовить собственноручно, рассмотрим конструкции нескольких подобных устройств:

1. Простейший электролизер.
2. Водородный генератор для автомобиля.

ИЗОБРЕТЕНИЕ ИМЕЕТ СЛЕДУЮЩИЕ ПРЕИМУЩЕСТВА

Тепло, полученное при окислении газов, можно использовать непосредственно на месте, причем водород и кислород получаются при утилизации отработанного пара и технической воды.

Небольшой расход воды при получении электроэнергии и тепла.

Простота способа.

Значительная экономия энергии, т.к. она затрачивается только на разогрев стартера до установившегося теплового режима.

Высокая производительность процесса, т.к. диссоциация молекул воды длится десятые доли секунды.

Взрыво- и пожаробезопасность способа, т.к. при его осуществлении нет необходимости в емкостях для сбора водорода и кислорода.

В процессе работы установки вода многократно очищается, преобразуясь в дистиллированную. Это исключает осадки и накипь, что увеличивает срок службы установки.

Установка изготавливается из обычной стали; за исключением котлов, изготавливаемых из жаропрочных сталей с футеровкой и экранированием их стенок. То есть не требуются специальные дорогие материалы.

Изобретение может найти применение в промышленности путем замены углеводородного и ядерного топлива в силовых установках на дешевое, распространенное и экологически чистое — воду при сохранении мощности этих установок.

МАТЕРИАЛ ДЛЯ ИЗГОТОВЛЕНИЯ ПЛАСТИН

Для создания пластин лучше всего применять качественную нержавейку, так как в этом случае риск коррозийных процессов сведен к минимуму. Нержавеющая сталь проводит электроэнергию хуже меди, поэтому пластины должны иметь толщину приблизительно 2 миллиметра. Это поможет уменьшить сопротивление. Однако, чем лучше качественные характеристики металла, тем труднее его резать при изготовлении электродов.

Для пластин лучше всего использовать нержавейку

Пластины электродов нужно организовывать слоями, а дистанция между ними должна контролироваться шайбами из нейлона или иного диэлектрика. Пластины необходимо устанавливать так, чтобы минусовые перемежались с плюсовыми.

Теоретическая основа

Водород является очень легким газообразным веществом. У него высокая химическая активность. Окисляясь, он дает большое количество тепловой энергии и при этом образует воду.

Водород обладает следующими свойствами:

• При горении не выделяет вредных веществ.
• Его запасы в воде неистощимы.
• Этот газ добывают в промышленности. На некоторых производствах он является побочным продуктом.
• Смесь водорода и кислорода взрывоопасна. При воспламенении она выделяет огромное количество энергии.

Простейший газогенератор для добычи водорода представляет собой емкость с жидкостью, внутри которой располагаются две пластины с подключением к электрической сети. Поскольку вода хорошо проводит ток, электроды вступают в контакт с малым сопротивлением. При прохождении электричества через пластины возникает химическая реакция, сопровождающаяся появлением водорода.

Похожие записи:

Направляющая для дрели или шуруповерта своими руками Как установить экран для ванной: пошаговая инструкция по установке Замена дверных замков москва Рейтинг самых мощных антенн для цифрового тв Линолеум на кухню: какой лучше выбрать и как он выглядит на фото в интерьере? Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления
