Металлические забивные сваи для фундамента: конструкция и характеристики, области применения, плюсы и минусы, стоимость

Оглавление

Пример вычисления количества свай

Рассмотрим особенности расчета на примере дома квадратной формы с периметром 8х8.

К другим особенностям строения относятся:

каркасный тип, крыша из шифера, крыльцо;
размеры фундамента – 8х8, высота строения – 3 метра;
в доме 3 комнаты, образованные пересечением сплошной стены длиной 8 метров и перегородки длиной 4 метра;
каркас изготовлен из бруса 150х150, ростверк – 200х200;
стены обшиты сендвич-панелями.

Вычисление площади стен:

наружные – 8*3*4=96 кв. м;
внутренние – 8*3+4*3=36 кв. м.

Вычисление массы стен при использовании табличных значений для массы 1 кв. м:

наружные (несущие) – 50*96=4800 кг;
перегородки – 30*36=1080 кг;
общая масса – 4800+1080=5880 кг.

Вычисление массы цокольных и чердачных перекрытий при использовании табличных значений для массы 1 кв. м:

цокольное – 8*8*150=9600 кг;
чердачное – 8*8*100=6400 кг;
общая масса – 9600+6400=16000 кг.

Для определения массы дополнительной нагрузки (внутреннего наполнения дома: отделочных материалов, вещей, оборудования) используется табличное значение 350кг/1кв. м. При вычислении нагрузки для двухэтажного дома вес дополнительной нагрузки умножается на 2.

8*8*350=22400 кг.

Вычисление общей нагрузки на фундамент:

16000+22400=38400 кг.

Вычисление количества свай по формуле К=Р*к/S, где:

«Р» – общая нагрузка;

«к» – коэффициент надежности (в примере – 1.4);

«S» – максимальная нагрузка на 1 сваю (это значение опирается на специфику сваи, в примере это – опора с диаметром 300 мм).

Сопротивление грунта определяется спецификой той местности, на которой возводится дом. В примере это грунт со средней плотностью 3 кг. /куб. см., слабым промерзанием 1 метр и глубоким залеганием грунтовых вод.

38400*1.4/2600=20.6

Приведенный пример показывает возможный вариант вычислений. Он не учитывает конкретную специфику отдельного строения, которая может повлиять на конечное количество свай и их размещение в плане фундамента.

Один из главных моментов – отделочные материалы и прочее наполнение дома, составляющее примерно половину нагрузки. Табличное значение отталкивается от усредненного веса материалов. Если используется массивная обшивка, например, плиты гранита или мрамора, кладка камня или кирпича и т. п., показатель общей нагрузки может существенно измениться. В таких обстоятельствах без точного подсчета веса всех элементов, относящихся к дополнительной нагрузке, не обойтись.

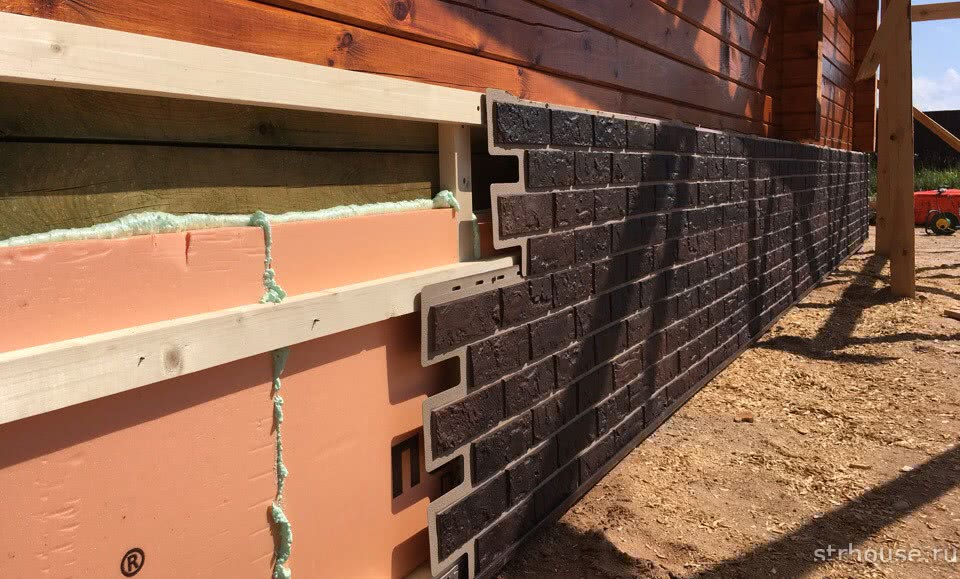

Утепление свайного фундамента

Вопрос утепления ростверка свайного фундамента всегда стоит остро, ведь сваи приподнимают основание дома над землей и оставляют просвет, который может легко промерзать и проветриваться. По сравнению с другими видами фундаментов, где монолитное основание образует замкнутый утепленный контур, неутепленный цоколь фундамента из свай является недостатком. Решается, однако, эта проблема достаточно просто.

Для начала по периметру здания у цоколя монтируется обрешетка, в которую впоследствии закладывается слой утеплителя (не забывая оставлять продухи для правильной вентиляции), затем монтируется чистовая облицовка в виде цокольных панелей, шифера или листов фанеры, таким образом, решается вопрос, чем закрыть свайный фундамент снаружи. Такая защитная оболочка воспрепятствует промерзанию пола и коммуникаций, а дополнительный монтаж отмостки вокруг дома, сохранит от промерзания грунт под домом.

Виды свайных фундаментов

Виды свайных оснований различают по типу опорных элементов.

Они делятся на:

Сваи-стойки. Погружаются в грунт до появления жесткого контакта с плотными слоями. Обладают наибольшей прочностью и несущей способностью, используются для наиболее тяжелых и ответственных зданий и сооружений.
Висячие сваи. Опоры на плотные слои грунта не имеют, удерживаются за счет силы трения на боковых стенках стволов. Несущая способность зависит от длины сваи, т.е. от глубины погружения в грунт. Используются в случаях слишком глубокого залегания плотных слоев. Недостатком висячих свай является способность внезапных просадок, возникающих вследствие изменения гидрогеологических условий — сезонного изменения уровня грунтовых вод.

По материалу сваи бывают:

Деревянные. Традиционный вид, появившийся изначально и в настоящее время практически не использующийся.

Металлические. В качестве свай используют отрезки рельс, швеллеров, двутавров и т.д. Специально изготовленными образцами являются только винтовые сваи

Металлические сваи имеют важное преимущество — они пластичны, что позволяет им гибко реагировать на боковые нагрузки от морозного пучения или подвижек грунта. Недостатком металлических свай является склонность к коррозии, в основном — к электрохимической ее разновидности

Из-за этого срок службы металлических свай относительно невысок — до 75 лет (в среднем — 40-50).

Железобетонные. Эти сваи используются в самых ответственных опорных конструкциях. Они могут быть изготовлены на специализированных предприятиях, или отлиты непосредственно на участке. Срок службы Ж/Б свай достигает 150 лет, что обуславливает предпочтение именно этого типа среди строителей.

По типу погружения:

Забивные. В основном, используются Ж/Б сваи с заранее напряженной арматурой. Они способны выдерживать максимальные нагрузки и обладают наибольшей несущей способностью. Намного реже используются металлические забивные элементы.
Набивные (или буронабивные). Изготавливаются непосредственно на площадке путем заполнения жидким бетоном предварительно пробуренных и армированных скважин. При использовании этой технологии значительно снижается необходимость в транспортировке и погрузо-разгрузочных работах, нет нужды в применении сваебойной техники. Это сделало буронабивные сваи предпочтительными среди индивидуальных застройщиков.
Винтовые. Это отдельный вид свай, погружаемых в грунт по принципу шурупов. Имеют возможность погружения и извлечения как механическим способом, так и вручную. Особенностью винтовых свай является отсутствие необходимости в планировке участка или в производстве земляных работ в целом. Кроме того, имеется возможность строительства на склонах или складках рельефа. Недостаток — коррозия, разрушающая металл.

По конструкции свайные фундаменты бывают:

Свайно-ростверковый.
Свайно-винтовой.
Свайно-ленточный.
Свайно-плитный.

ВАЖНО!
Свайно-ростверковый и свайно-ленточный виды мало отличаются друг от друга, из-за чего некоторые источники объединяют их в одну группу. Однако, другие специалисты видят между ними принципиальную разницу в способе распределения нагрузок — лента укладывается на грунт, ростверк же опирается только на сваи.

Советы

После заливки ленточного основания или железобетонного ростверка бетон необходимо защитить укрывным материалом от негативного воздействия среды

В жаркое время года важно защищать поверхность от пересыхания, в первую неделю следует увлажнять бетон по мере необходимости

Лучше не заливать раствор в холодное время года, однако если это все же приходится делать, то следует добавлять в состав специальные компоненты, а также применять греющий кабель на этапе застывания раствора. Для замешивания раствора следует использовать цемент, марочная прочность которого не менее М500.

Что такое фундамент из забивных свай, чем он отличается от других и сколько стоит, вы узнаете из видео ниже.

Вкручивание винтовых свай и их выравнивание

Процесс установки свай не зависит от типа наконечников, грунта, количества лопастей. Работа состоит из нескольких этапов:

Осуществляют бурение направляющих приямков при помощи ручного или мотобура. Глубина должна быть минимум 0,5-0,7 метра, ширина — немного больше ширины опоры с лопастями.
При ручном бурении сваю устанавливают в приямок и вставляют лом в отверстие, расположенное в верхней части опоры. Двое рабочих начинают двигаться по кругу для ввинчивания сваи на нужную глубину.
После установки всех опор их верхние части срезают до одного уровня. Для разметки необходим строительный уровень, для обрезки — болгарка.

Процесс установки свай состоит из нескольких этапов.

Типы фундаментов, используемых для каркасных домов

С ошибками мы разобрались, осталось выяснить какой фундамент для каркасного дома лучше подходит (различные виды фундамента для частного дома ).

Свайный или столбчатый фундамент, заглубленный ниже линии промерзания грунта

Каркасные дома прекрасно стоят на заглубленных сваях и столбах, но только в том случае, если застройщик не пренебрег расчетами (опорно столбчатый фундамент своими руками ). На сваю в осенне — зимний период действуют две противоположные силы:

часть нагрузки от надземной части строения – 500-700 кг;
выталкивающая сила при пучении – 1,5-2 т.

В результате «неравной битвы» одна свая (или столб) может подняться выше прочих, освобождая тем самым от нагрузки близлежащие опоры. Их выдавит из грунта, грунт в скважине осыплется и не даст весной вернуться сваям на место.

Чтобы избежать выхода опорных элементов из грунта, им можно придать пирамидальную форму или устроить внизу подошву, по диаметру превосходящую основное тело сваи. Такие шаги повлекут за собой удорожание строительства и увеличение срока возведения дома. Но это единственно правильно решение при строительстве фундамента своими руками для каркасного дома на площадке с большим уклоном.

Еще один нюанс, который придется учитывать застройщику: свайный фундамент для каркасного дома нельзя оставлять ненагруженным. Построить его за полгода до сборки надземной конструкции не получится – сваи за это время благополучно поднимутся под воздействием сил выталкивания.

Расчет столбчатого фундамента для каркасного дома, равно как и свайного, заключается в следующем:

производится сбор нагрузок на все основание;
полученный результат распределяется поровну между всеми опорами.

При этом необходимо соблюдать следующее правило: сваи и столбы устанавливаются под каждым углом строения и в точках пересечения стен. Шаг между опорными конструкциями не должен превышать двух метров. Исходя из этих требований, рассчитывается количество свай.

Глубину столбчатого фундамента для каркасного дома (или свайного) определяет расположение прочных слоев грунта, обладающих высокой несущей способностью.

Свайно – винтовой фундамент

В последнее время наблюдается популяризация фундаментов под каркасные дома из винтовых свай (как сделать свайно — винтовой фундамент своими руками ). Данная технология позволяет создать надежное основание за несколько дней. Земляные работы в том случае практически отсутствуют. Винтовая свая состоит из двух основных составляющих (как сделать винтовые сваи своими руками ):

трубы, заостренной на конце;
лопастей, выполняющих роль резьбы.

Последний элемент обеспечивает легкое вкручивание сваи в грунт, раздвигая и уплотняя при этом грунт. Он же противостоит выталкивающим силам, которые пытаются выдавить сваю наверх.

При сооружении свайно – винтового фундамента для каркасного дома своими руками не забудьте установить в каждую трубу арматурный каркас, а затем заполнить ее бетоном.

Монолитный мелкозаглубленный фундамент

Ленточный фундамент под каркасный дом, заложенный на 500-700 мм, хорошо зарекомендовал себя на ровных участках (устройство мелкозаглубленного ленточного фундамента ). Если стройплощадка имеет значительный уклон, строение будет постепенно сползать вниз.

Монолитная конструкция воспринимает действие сил выталкивания равномерно по всему периметру. Коробка дома поднимается и опускается вместе с ней без угрозы отрыва от основания.

Ленточный фундамент глубокого заложения

Ленточный фундамент для каркасного дома, заложенный ниже границы промерзания грунта оправдан лишь в тех случаях, когда под зданием планируется соорудить подвал. Данный вариант требует проведения земляных работ в больших объемах:

выравнивания участка застройки;
рытье траншеи глубиной около двух метров и пр.

Ширина ленточного фундамента для каркасного дома выбирается в соответствии со следующими факторами:

уровня подземных вод;
наличия или отсутствия тяжелой облицовки фасадов;
этажности здания.

Для дома в один этаж под наружные стены обычно сооружают ленту шириной 250 мм, а под внутренние – 200 мм. Но если впоследствии планируется обложить здание кирпичом, ширина монолита возрастет до 315 мм.

ПИРАМИДАЛЬНЫЕ ЖЕЛЕЗОБЕТОННЫЕ СВАИ

Такие сваи различаются двух видов:

а) пирамидальные сваи с малыми углами наклона боковых граней (1-4() рекомендуется применять в однородных по глубине грунтах( а также в случаях( когда сваями вынуждено прорезаются слои плотных грунтов и их нижний конец заглубляется в более слабые грунты; они допускаются в сейсимческих районах с расчетной сейсмичностью до 6 баллов включительно.

Такие сваи не рекомендуется применять в насыпных грунтах( сложенных бытовыми отбросами( в набухающих( вечномерзлых и просадочных грунтах (без полной прорезки просадочной толщи)( а также в пучинистых грунтах( если силы пучения превышают величину вертикальной вдавливающей нагрузки на сваю;

б) пирамидальные сваи с большими углами наклона боковых граней (4-14() рекомендуется применять в песчаных и глинистых грунтах( в том числе для легких зданий в просадочных грунтах 1 типа по просадочности; такие сваи допускается также применять в сейсмических районах с расчетной сейсмичностью до 7 баллов включительно( а при наличии просадочных грунтов — до 6 баллов включительно. При пучинистых грунтах пирамидальные сваи с большими углами наклона граней в фундаментах должны целиком располагаться ниже уровня сезонного промерзания грунтов.

Указанные сваи не рекомендуется применять в набухающих( вечномерзлых грунтах( просадочных грунтах II типа по просадочности( в насыпных грунтах( сложенных бытовыми отбросами( а также при передаче на сваи выдергивающих нагрузок и когда на глубине менее 5 м под концами свай залегают текучепластичные и текучие глинистые грунты или торфы.

Пирамидальные сваи (при любом уклоне боковых граней) рекомендуется применять только как висячие сваи. Особенно эффективны они в ленточных фундаментах при однорядном и двухрядном расположении свай; допускается применять в кустах( но не более двух рядов свай.

Номенклатура и рабочие чертежи типовых конструкций пирамидальных свай еще не разработаны( поэтому при их применении рекомендуется использовать:

для пирамидальных свай с малыми углами наклона боковых граней чертежи( разработанные НИИОСП им. Герсеванова и ЭКБ ЦНИИСКа им. Кучеренко Госстроя СССР совместно с трестом Рязаньжилстрой Минпромстроя СССР;

для пирамидальных свай с большими углами наклона боковых граней — чертежи( разработанные Одесским инженерно-строительным институтом и ЦНИИС Минтрансстроя.

↑ Сколько понадобится винтовых свай?

По итогам обоих расчётов есть два значения – суммарная нагрузка (она передаётся от здания фундаменту) и несущая способность (с запасом срока эксплуатации) одной сваи.

Поделив нагрузки на несущую способность, получим необходимое количество винтовых свай.

Рассмотрим для наглядности пример. Онлайн калькулятор показал допустимую нагрузку на винтовую основу СВС-108 4,5 тонны с учётом поправочного коэффициента надёжности. По второму онлайн калькулятору общее значение нагрузки от здания (которое планируется к строительству) составило 64,2 тонны.

Получаем в результате деления требуемый результат:

64,2 : 4,5 = 14,02

Значение округляют до целого числа в большую сторону, поэтому получим 15 свай.

Это количество – минимальное, часто оказывается не окончательным, ведь существуют нормативы по расстановке свайных опор.

Нормативы:

для каркасных, брусовых, бревенчатых построек сваи устанавливают с шагом не более 300 см;
для сооружений из пенобетона, шлакобетона и газобетона шаг установки свайных опор должен быть не больше 200 см;
если возводятся ограждения из лёгких стройматериалов, то дистанция между опорами 300-350 см;
когда обустраиваются заборы из древесины или из профнастила, то шаг установки должен быть 250-300 см, он зависит от ветровой нагрузки.

Определяя места установки винтовых опор на плане постройки, учитывают следующие нормативы:

Обязательно сваи вкручиваются по углам постройки, также в местах (точке) пересечения либо присоединения несущих стен.
Под капитальными стенами (и внутренними, и внешними) сваи устанавливают с единым шагом. Это расстояние выбирают в зависимости от стенового материала и особенностей здания.
При строительстве веранд, террас, пристроек, сараев, примыкающих к дому, других лёгких пристроек свайное поле рассчитывают отдельно! И к фундаменту дома его не привязывают. Часто для подобных сооружений применяют сваи меньшего диаметра, существенно экономя на фундаменте.
Другой подход к тяжеловесным постройкам, которые будут располагаться внутри дома – это котёл, печь и т.п. В местах их расположения нужно основание усиливать двумя дополнительными сваями как минимум. Либо возводить отдельное мини-основание, которое не будет связано с основным фундаментом. Но для этого мини-основания потребуется отдельный план и расчёты количества свайных опор.

Так что возможен вариант, что понадобится вкручивание дополнительных свай сверх расчётного количества. Не стоит огорчаться – от этого итоговая несущая способность фундамента лишь выиграет. Но нельзя количество опор занижать. Даже в том случае, когда на плане при расстановке количество опор кажется избыточным.

Использовать винтовые сваи под фундамент при возведении жилого дома или отдать предпочтение другим типам основания – решать владельцу будущей постройки.

Мы же хотим ещё раз предостеречь, что использовать винтовые сваи для основания дома 100% выгодно, если доверить возведение фундамента компетентной и проверенной компании. Организации, которая даёт гарантии, что качественно выполнит работу.

Не нужно обращаться за услугой к незнакомым строительным бригадам. Возможно, на этом этапе строительства вы сэкономите. Но где гарантии, что через год вам не придётся вызывать других мастеров, которые будут исправлять допущенные ошибки.

И на их устранение придётся потратить в несколько раз больше денег, чем вы уже потратили. Тоже касается и покупки винтовых свай. Приобретая изделия в кустарных производствах, вы закладываете мину замедленного действия под своё основание. А это неразумно, даже при очень привлекательной цене.

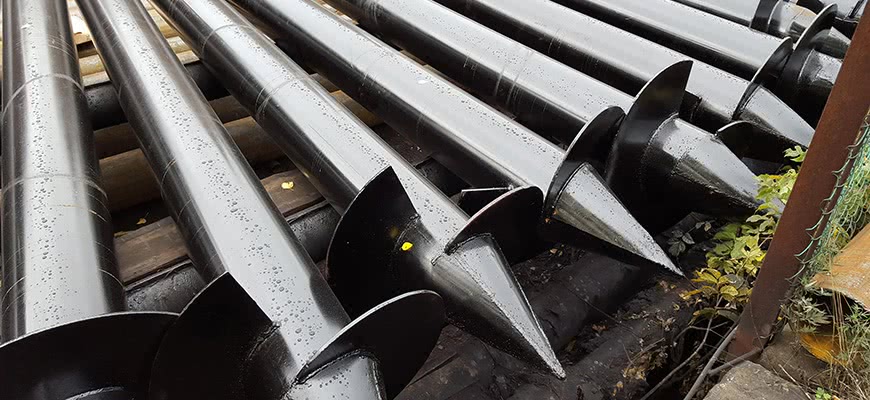

Конструктивные особенности и характеристики изделий

Винтовые сваи – новинка в мире стройки, однако уже завоевали заслуженную популярность. Состоит конструкция из ствола и лопастей в конце него. Лопасти позволяют завинчивать изделие в землю, не прибегая к забиванию. Большинство продукции выпускается из прочной стали. Какие выбрать приспособления: свайные или забивные при установке фундамента? По мнению покупателей, многое зависит от характеристики почвы.

Все выпускаемые производителями популярные модели бывают таких основных типов:

многовитковые;
оцинкованные;
с увеличенным диаметром лопастей;
с литым наконечником;
однолопастные.

Критерии выбора у всех разные. Большое значение имеет назначение возводимого объекта. Для забора предназначены одни модели, под строения – другие, под дорожные знаки – третьи. Обзор отзывов показывает, что на выбор оказывает влияние прочностные характеристики. Для ответственных строений они должны быть самыми высокими и надежными. Какой товар лучше купить? Специалисты советуют вникнуть в отличительные особенности производимой продукции:

Тип наконечника. Основная задача элемента – помочь свае проникнуть внутрь грунта и служить якорем для удержания. Встречаются два типа: литые и сварные. Литые отличаются оптимальными размерами и высокой прочностью. Средняя цена высоковата. Делятся на такие подвиды: многовитковые, широколопастные, для грунтов в районе вечной мерзлоты. Сварные недорогие, пользуются повышенным спросом у мастеров. Однако прочность незначительная. Подвидов великое множество. Каждый производитель постоянно совершенствует свои детища. Товар отличается количеством витков, диаметром лопастей, шагом между витками, наличием зубчиков по краям лопастей и так далее.
Размер лопастей. Как выбрать? Необходимо проанализировать нагрузку на фундамент и свойства грунта. Даже на одной строительной площадке нагрузка может быть разной. Все зависит от типа строения, наличия второстепенных и основных стен и так далее. Главный посыл – равномерность распределения запаса прочности по площади. Это позволит продлить срок эксплуатации объекта. Если диаметр лопастей в полтора раза превышает диаметр ствола, такие элементы называются широколопастными. Остальные относятся к группе узколопастных. Широколопастные используются при строительстве сооружений на твердой водонасыщенной глинистой, тугопластичной, текуче-пластичной, текучей, мягко-пластичной, полутвердой почве. Узкие лопасти используются для закручивания в грунт повышенной плотности или где преобладает вечная мерзлота.
Количество лопастей. Встречается продукция с одним или несколькими элементами. Однолопастные – самыми популярные при возведении своими руками в домашних условиях веранды, забора, бани, небольшого каркасного дома. Чем больше лопастей, тем значительнее нагрузки конструкция в состоянии выдержать.
Толщина металлопроката. Стенки могут иметь такие параметры: до 3,5 мм (тонкостенные), от 3,5 до 6 мм – средние, свыше 6 мм – толстостенные. Как выбрать правильный вариант? Многое зависит от расчетной нагрузки. При возведении жилого дома необходимо отдать предпочтение изделиям диаметром свыше 6 мм, для сарая или забора подойдут тонкостенные конструкции.
Наличие защитного антикоррозийного покрытия. Ржавчина – главный враг свай и причина разрушения сооружения

Можно выбрать товар с толстыми стенками или обратить внимание на наличие антикоррозийного покрытия. Оно бывает:

полимерным (проявляет износоустойчивость, высокую адгезию, прочность, однако неровные поверхности защищает плохо);
двухкомпонентным (защитное покрытие на основе полиуретановой смолы);
холодным (нанесение быстрое и легкое, однако, адгезия незначительная);
эпоксидным (наносится легко, но ударопрочность минимальная, эластичность на низком уровне);
горячим (экологически чистое защитное покрытие с уникальной адгезией).

Преимущества и недостатки

Если ростверк делается незаглубленным, то ему не страшны пучения и влага в грунте. По сроку службы такой вариант выигрывает у заглубленного аналога на сваях и у мелкозаглубленного ленточного фундамента. Выигрывает он у них и по стоимости со сложностью работ. Копать земли придется в разы меньше, глубина погружения одинакова, но вынимать грунт требуется только под опорные столбы. Плюс все стройматериалы можно доставить на площадку без привлечения тяжелой грузовой и подъемной техники.

При самостоятельном устройстве свайно-ростверковых фундаментов обычно применяются буронабивные опоры из асбестовых труб, которые армируются и заливаются внутри бетоном. Именно подобный вариант рассматривается в нижеприведенной пошаговой инструкции. По скорости возведения с таким основанием для дома могут конкурировать разве что фундамент из ФБС либо винтовых свай из стали.

Ленточно-свайный фундамент отлично подходит для небольшого сруба

У всех разновидностей свайного фундамента есть одна общая проблема – это сквозняки в подполе. На крайнем севере сваи позволяют избежать нагрева пласта вечной мерзлоты. При этом в остальных регионах свободно гуляющий под зданием ветер является серьезной бедой.

Плюсы и минусы свайно-винтового фундамента

Для начала давайте рассмотрим основные преимущества использования свайно-винтового фундамента:

Прочность и долговечность. Практика показывает, что бетонные конструкции разрушаются гораздо быстрее, чем прогнивает металл, а потому свайный фундамент с металлическими опорами выглядит предпочтительнее ленточного или столбчатого основания. К тому же железобетонный фундамент подвержен осадочным деформациям, в то время как свайным опорам такие проблемы не страшны. Практика показывает, что фундамент из свай стоит более 40 лет, не подвергаясь разрушениям.
Дешевизна и экономия времени. Винтовые сваи устанавливаются прямо на грунт, без выравнивания, а значит, для их установки не требуется проводить земляные работы и рыть котлован. Данное обстоятельство существенно экономит время и деньги, ведь для строительства одноэтажного дома подобную конструкцию можно возвести даже без привлечения специальной техники! Для возведения фундамента не понадобится и специальная установка для заливки фундамента, что также сэкономит время и деньги.

Подсчеты показывают, что возведение свайно-винтового фундамента обходится приблизительно на 30% дешевле, чем строительство других видов несущих конструкций.

Универсальность. Несущая конструкция может быть возведена практически в любых условиях, как на равнинной, так и на гористой местности с имеющимися уклонами. Более того, дом на сваях можно возвести на болотистой местности, и даже в условиях вечно мерзлоты. Там, где многие другие опоры под строительные конструкции возвести просто нереально, сваи прекрасно устанавливаются и выполняют свою функцию на «отлично».

Всесезонность. В отличие от других видов фундамента винтовые сваи можно устанавливать круглый год, хоть жарким летом, хоть лютой зимой. Данное обстоятельство совершенно не влияет на качество установки и надежность опорной конструкции. Соблюдается данное условие потому, что на глубине погружения наконечника сваи температура всегда стабильна.
Устойчивость к пучению грунта. Свайные фундаменты прекрасно переносят морозное пучение в периоды промерзания почвы.
Не требует застывания. Если ленточным и монолитным фундаментам требуется время для схватывания, застывания и набора прочности, то винтовые сваи можно начинать обвязывать буквально сразу после установки.
Не впитывает влагу. Свайный фундамент не впитывает влагу из грунта, а значит, полы вашего дома всегда будут сухими и никогда не подвергнутся гниению.
Возможность повторного использования. При необходимости ввинченные сваи можно извлечь из грунта и использовать повторно, уже в другом месте. Таким свойством не может похвастаться ни один другой фундамент!
Не мешает подводу коммуникаций. Еще одним преимуществом свайно-винтового фундамента является то, что его возведение совершенно не мешает проведению инженерных коммуникаций к дому. Их можно монтировать как до, так и после установки свай.

Не лишена данная конструкция и недостатков, о которых также стоит знать перед началом строительства.

Устанавливается не везде. При всей универсальности рассматриваемой конструкции монтировать свайный фундамент на скалистых и каменистых грунтах не всегда возможно.

Необходимость дополнительного обустройства подвала. Установка свайного фундамента не предполагает наличия подвала или цокольного этажа, а значит, если вам понадобится данное помещение, его придется строить отдельно.
Не подходит для многоэтажных зданий. Специалисты не рекомендуют возводить на свайно-винтовом фундаменте строения больше одного этажа, особенно если они выполнены из камня или кирпича.
Дополнительные затраты на утепление. Мы упоминали о преимуществах наличия пространства между поверхностью грунта и полом дома. Однако зашивка этого пространства потребует дополнительных финансовых вложений.
Коррозия металла. Необходимо понимать, что металлические сваи с годами подвержены разрушительному действию коррозии. Особенно это характерно для опор, установленных в болотистых местностях и грунтах с высоким содержанием влаги. Чтобы такой фундамент с годами не упал, необходимо приобретать сваи с максимальной толщиной стенок, да к тому же с наличием антикоррозионной защиты. А это дополнительные траты.
Невозможность монтажа вплотную к другим зданиям. Если вы решили построить террасу или другое строение вплотную к уже существующему дому, свайный фундамент вам не подойдет. Ввинтить такую сваю ни вручную, ни с использованием техники чисто технически невозможно. Более того, ввинчивая сваи вплотную к уже имеющемуся ленточному или столбчатому фундаменту, есть риск нарушить его и спровоцировать разрушение несущей опоры.

Варианты размещения свай и их назначение

Правильное размещение свай – основа целостности и долговечности фундамента и всего строения. При расстановке опор, согласно оказываемой нагрузке, удается избежать критических зон, угрожающих просадке свай и отдельных частей дома. Если здание обладает сложными контурами, размещение опор требует особого внимания.

С этой целью разработано несколько основных методик.

Одиночное размещение. Сваи устанавливаются под опорами каркасных конструкций, в угловых стыках стен и под всеми несущими элементами. При этом их интервал не может быть более 3 метров.
Ленточное размещение. Сваи располагаются под несущими стенами с тем отличием от одиночного типа, что интервал их расположения заметно уменьшается и часто составляет всего полметра. Такая методика используется при необходимости выдерживать большую нагрузку (например, тяжелый 2-х или 3-х этажный дом).
Кустовое размещение. Такой тип необходим для поддержания тяжелых одиночных или групповых конструкций. Определенного шага для этого типа нет, так как часто сваи размещаются близко друг к другу в хаотичном порядке, соответствующем оказываемой нагрузке. Их размещение напрямую зависит от расчета зон давления. Единственное условие – элементы должны присутствовать по всему периметру и площади плитного фундамента, для которого они являются опорами.
Сплошное размещение или свайное поле. Опоры устанавливаются повсеместно под площадью плитного фундамента, шаг – примерно 1 метр. Такая методика используется для массивных строений или на грунтах со слабой несущей способностью.

Классификация свай для свайного фундамента

Прочность и срок службы свайного фундамента зависит от материала свай. Если бетонные столбы простоят 80-100 лет, то деревянные — не более 30. В условиях слабых почв большую часть года конструкция находится в воде. Дерево, даже пропитанное гидрофобными средствами, начинает гнить.

Железобетонные балки надежнее: бетон под влиянием влаги становится только прочнее. Сваи из железобетона являются забивными, то есть погружаются в грунт при помощи специальной забивной техники. Минусом забивных свай является невозможность их монтажа вблизи других строений, так как при их забивке из-за постоянного давления на грунт, может быть поврежден фундамент близлежащий построек.

По принципу передачи нагрузки такие опоры делятся на сваи-стойки и висячие сваи. Стойки передают вес здания на плотные слои грунта, упираясь в них острием. Висячая балка удерживает конструкцию за счет трения своих боковых поверхностей о землю. В первом случае имеет место выраженное сочетание двух методов: свая-стойка передает нагрузку путем бокового трения и опирания на глубокие слои.

Металлические цельнолитые сваи в возведении частных построек не рассматриваются — такой фундамент обойдется недешево, а монтаж таких свай сложен и нецелесообразен. А вот стальные трубы используются в различных комбинациях. Один из способов таков: трубу опускают в шурф, на три четверти заполняют бетоном, а сверху вбивают деревянный брус, для упрощения монтажа обвязки.

Плюсом такого вида свай является относительная дешевизна, а минусом – относительная сложность монтажа, так как все работы придется производить вручную.

Одной из современных технологий, распространившейся в последнее время, является сооружение буронабивных свай. Буронабивной фундамент с монолитным ростверком, построенный на таких сваях, легко можно смонтировать своими руками, значительно сэкономив на материалах, и при этом построить на нем как легкий каркасный, так и тяжелый кирпичный дом. Все плюсы и минусы данной технологии описаны в статье про буронабивной фундамент.

Еще одна технология, быстро прижившаяся в малоэтажном строительстве — свайно-винтовой фундамент. Его основой являются винтовые сваи из металла. Нижняя часть стержней имеет острый конец и лопасти в виде винта. Ввинчивание трубы в грунт часто производят своими силами, но как правило для этого используют специальную технику. Погружение ствола сопровождается уплотнением боковых стен скважины. Далее полость трубы заливают бетоном марки М300. Одна свая выдерживает давление до 30 т, в зависимости от ее диаметра и площади лопастей.

Неоспоримым плюсом такого вида фундамента является дешевизна и простота монтажа. К минусам можно отнести подверженность металлических свай коррозии, что значительно сокращает срок их службы. В среднем, срок службы металлических свай составляет 40-60 лет, что вполне достаточно для небольших дачных построек, но может быть недостаточным для домов с постоянным проживанием.

Надежное, быстрое и недорогое решение для фундамента
