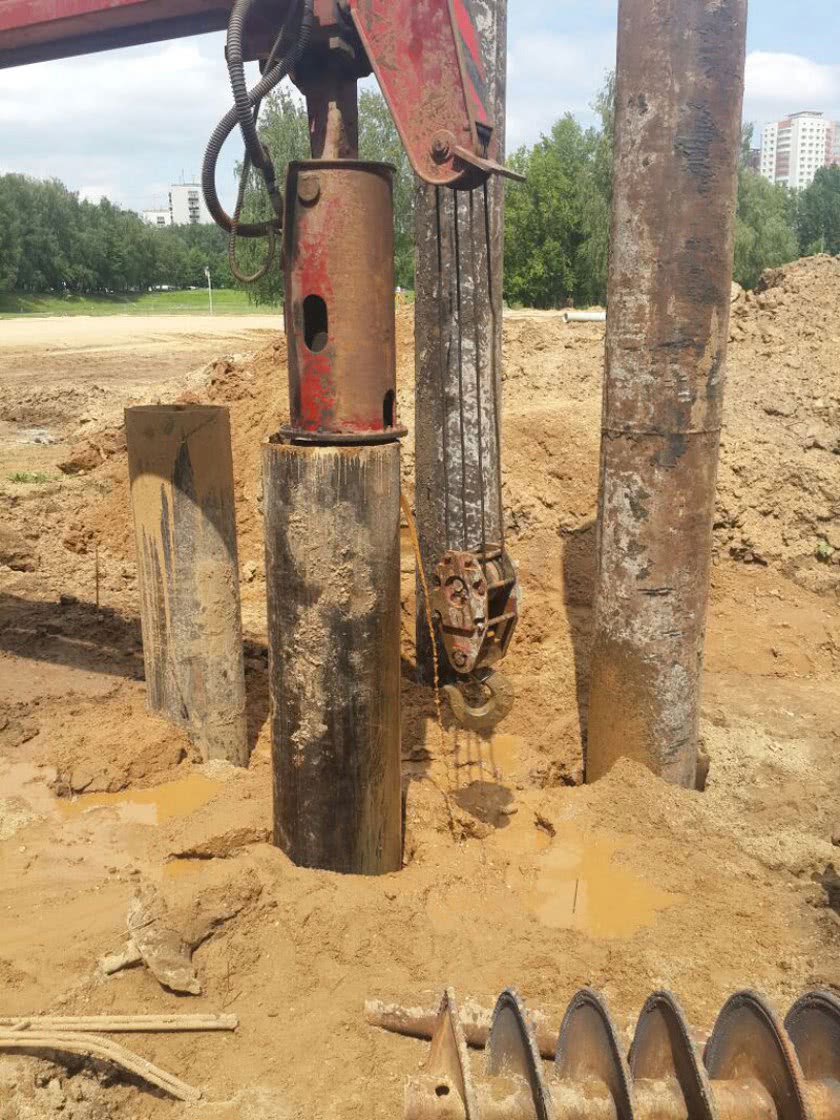

Инвентарные обсадные трубы

Оглавление

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

  • сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
  • грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

  1. Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
  2. Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
  3. В установленных местах разделывают скважины на проектную глубину.
  4. Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
  5. Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
  6. Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
  7. Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
  8. Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
  9. Переходят к обвязке, строительству ростверка или монолитной плиты.

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

  • разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
  • строительство опалубки для ленточного ростверка;
  • гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
  • монтаж и установка армирующего каркаса для ростверка;
  • бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

  • разметка участка;
  • бурение скважин;
  • устройство обсадной трубы;
  • монтаж армирующего каркаса;
  • бетонирование шурфа;
  • устройство подушки из нерудных материалов под монолитную плиту;
  • строительство опалубки по периметру плиты;
  • гидроизоляция рулонным материалом;
  • монтаж армокаркаса, закладка коммуникационных линий;
  • связка арматуры буронабивных опор и будущей монолитной плиты;
  • заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Что это такое, характеристики свайных опор

Буронабивные сваи – силовая конструкция, которая отвечает за передачу нагрузки от дома на несущий слой грунта. Опорные элементы создаются непосредственно на стройплощадке, когда заранее делают усиление подготовленных шурфы арматурным каркасом и заливают бетонным раствором.

Буронабивные сваи можно использовать в качестве самостоятельных силовых элементов, например:

  • при строительстве заборов;
  • легковесных хозяйственных построек;
  • временных сооружений (бытовок).

Верхняя часть силовой конструкции (лента или плита) связывает отдельно стоящие опоры и воспринимает на себя суммарные нагрузки от дома, равномерно распределяя их между буронабивными сваями. Таким образом получают надежное несущее основание для тяжеловесных сооружений 1-й и 2-й степеней ответственности.

Особенности устройства представленного типа основания:

  • с защитой стен скважины за счет применения обсадных труб (погружных и извлекаемых);
  • с защитой стенок шурфов от обсыпания с помощью бентонитового раствора;
  • подача бетона через полость непрерывного шнега.

По форме буронабивные сваи могут иметь одинаковое сечение по всей высоте или быть усложнены расширенной пятой в нижней части для улучшения несущей способности фундамента.

Плюсы и минусы

Преимущества следующие:

  • доступная технология для применения в частном строительстве;
  • высокая скорость возведения – уже через две недели после бетонирования скважин можно приступать к следующему этапу возведения дома;
  • эффективны при строительстве практически на любых типах грунта, в том числе на пучинистых и сыпучих почвах, а также на участках со сложным рельефом;
  • удобство монтажа на площадках с высокой плотностью застройки;
  • значительная несущая способность каждого силового элемента – до 400 т.

Помимо очевидных достоинств технологии, необходимо также учитывать ее недостатки:

  • потребность в расходе большого количества бетона;
  • сложность контроля над выполняемыми технологическими процессами;
  • необходимость привлечения спецтехники при закладке фундамента на значительную глубину (более 2 м);
  • при строительстве на пучинистых грунтах необходимо преждевременно продумать уширение пяты опоры и обвязку конструкции ростверком, чтобы предотвратить выталкивание сваи из почвы в результате действия сил морозного пучения;
  • строительство подземных помещений в доме на буронабивных опорах окажется затратным по времени и средствам мероприятием.

Сфера применения

Применение технологии монтажа буронабивных свай считается оправданным в таких ситуациях:

  • ведется строительство промышленных объектов и тяжеловесных конструкций, жилых домов и построек сельскохозяйственного назначения на крутых склонах;
  • возводимый объект по проекту расположен на заболоченной местности, а также на участках со слабым грунтом, где несущий пласт и точка промерзания расположены достаточно глубоко, но не ниже 3 м от уровня поверхности;
  • высокая плотность застройки на рабочем участке, что предопределяет необходимость контроля динамических нагрузок на существующие дома и сооружения.

Знакомимся с буронабивным фундаментом

Идея буронабивного основания очень простая: там, где невозможно с минимальными затратами докопаться до плотного грунта, можно использовать длинные столбики-стойки. Для соединения их в общую конструкцию используется ростверк – монолитная железобетонная лента, связывающая оголовки свай.

Полезно знать о том, что сваи сильно отличаются от обычных массивных фундаментов по характеру взаимодействия с грунтом. Свая передает нагрузку двумя путями: через нижний торец (пятку) и через боковую поверхность за счет сил трения между стенкой и грунтом.

В зависимости от того, какая часть конструкции включена в работу, все буронабивные сваи делят на два типа:

  • Стойки.
  • Висячие.

Свая-стойка опирается на плотный почвенный слой. Висячая конструкция держит нагрузку только за счет силы контакта с окружающим грунтом. Поскольку плотное природное основание залегает достаточно глубоко, то значительная часть буронабивных конструкций относится к висячему типу.

Классификация, расчет и другие важные параметры, без которых невозможно выполнить устройство буронабивных свай, содержатся в СНиП 2.02.03-85 – настольной книге всех проектантов и подрядчиков. Застройщик может руководствоваться готовыми таблицами из этого норматива. В них указывается несущая способность опорных стоек. Зная ее и определив вес здания, можно подобрать нужное количество свай.

Данные, указанные в таблице, ориентировочные. Точное значение несущей способности буронабивной сваи рассчитывают по формуле, учитывающей несколько параметров:

  • диаметр;
  • марку бетона;
  • вид армирования;
  • глубину бурения;
  • механическую прочность грунта.

После всего сказанного, возникает вопрос: для каких зданий оправдано строительство буронабивного фундамента с ростверком? Некоторые застройщики считают, что такая конструкция не способна выдержать большие нагрузки, поэтому используют ее только для легких каркасных зданий, а также домов из бруса, газо или пенобетона. Это не так. На сваях сегодня стоят тысячи кирпичных девятиэтажек и никто не сомневается в их надежности.

Прочность буронабивной стойки, изготовленной в полевых условиях немного ниже, чем у конструкции, прошедшей полный цикл заводской обработки. Тем не менее, ее с запасом хватит для возведения кирпичного дома.

Главным условием качества в этом случае является правильный расчет и точное соблюдение технологии, включающей несколько этапов:

  1. Бурение скважины под буронабивные сваи (ручной мотобур или более мощная передвижная установка).
  2. Монтаж обсадной трубы (в сыпучих и сырых грунтах).
  3. Установку арматурных каркасов.
  4. Бетонирование скважины.
  5. Отсыпку песчано-щебеночной подушки под ростверк (толщина 10-15 см), компенсирующей подъем грунта в результате морозного пучения.
  6. Монтаж опалубки над поверхностью земли, установку арматуры и заливку ростверка, связывающего сваи.

Бурение скважин для свай – применение специальной техники и оборудования

Для выполнения шурфов в грунте под буронабивные опоры свайного фундамента используются различные приемы:

Применение бурильных машин позволяет за ограниченное время выполнить увеличенный объем работ

  • применяется специальное оборудование, которое самостоятельно передвигается на строительной площадке с помощью пневматических колес или гусениц. Использование промышленных установок для бурения позволяет за ограниченное время выполнить увеличенный объем работ. Специализированное оборудование позволяет бурить скважины глубиной более 40 метров диаметром до полутора метров;
  • используются ручные устройства для выполнения цилиндрических полостей в грунте. Конструктивные особенности ручного инструмента позволяют формировать в нижней части скважины конические полости, увеличивающие площадь опорной поверхности. Диаметр рабочего органа ручных буров составляет не более 30 см. Ручные устройства активно применяются в области частного домостроения.

Применение бурильных машин, отличающихся увеличенной производительностью, позволяет сократить продолжительность бурильных работ и значительно сэкономить денежные средства. Бурильные установки монтируются на мощные автомобили, что позволяет оперативно перемещаться для выполнения поставленных задач.

Для ускоренного формирования шурфов используются следующие виды бурильных машин:

  • буровая установка для бурения скважин под сваи;
  • бурильно-крановая установка с гидроприводом и лопастным буром;
  • сваебойно-бурильная машина с гидравлическим управлением.

По принципу действия мобильные установки для бурения делятся на следующие типы:

  • агрегаты, оборудованные цельным шнеком, который наращивается по мере погружения в шурф;
  • установки с бурильным рабочим органом и трубчатой оболочкой для подачи бетонного раствора в полость.

Высокими техническими характеристиками отличается основание при правильном соблюдении технологии производства работ

Принцип установки свай: поэтапная инструкция

Подготовка

Необходимо подготовить площадку для монтажа бетонного фундамента – убрать мусор, снять почву с растительностью. Разметить территорию, места, где требуется установить сваи. Установить вешки. Чтобы разметка была более точной, нужно использовать шнурку.

Шнуровка

Пробуривание скважины

Монтаж скважин необходимо проводить в местах, где установлены вешки. Когда бур достигнет необходимой глубины, вытаскивают, удаляют землю. Проводится трамбовка, засыпается песчаная подушка. Слой песка — 30-50 см.

Как установить обсадную трубу

Монтаж обсадной трубы необходим в местах, где почва имеет песчаный характер, болотистая местность. На грунтах с глинистым, суглинистым основанием, установка труб не обязательна. Процесс армирования проходит намного проще.

Пластиковые, металлические, асбестоцементные изделия можно использовать в качестве обсадной трубы. Можно купить трубы, предназначенные для скважин. Установленные элементы должны располагаться строго вертикально.

Монтаж арматуры

Чтобы провести армирование свай, необходим металлический рифленый прут, диаметром 12мм. Для возведения небольших строений достаточно 4-6 вертикально расположенных прутов. Для обвязки потребуется стержень, диаметром 4 мм.

Цилиндрическая конструкция должна быть меньше размеров скважины на 3-5 см. Обвязка стержней проводится вязальной проволокой, пластиковыми хомутами. Армирующий каркас должен возвышаться над землей, примерно на 30 см. Сборка производится на поверхности земли, каркас спускается в скважину, огражденную обсадной трубой.

Пример армирования

Какие бывают свайные набивки

Использование буронабивных свай является наиболее эффективным методом организации заглубленного фундамента. В процессе обустройства осуществляется бурение на требуемую глубину, где свайный ствол оснащается увеличенной нижней частью. Это дает возможность дополнительно набить туда бетонную смесь, грунт и песок.

Получить подобное «уширение» на нижнем отрезке помогает использование специального бурового оборудования, распирающего породу. В дальнейшем бетонную смесь трамбуют, для чего даже может применяться взрыв направленного действия, уплотняющий породу.

Для получения цилиндрических полостей в почве используются разные методики, что и породило следующую классификацию набивок свай:

  • Буронабивная.
  • Песчаная.
  • Грунтобетонная.
  • Пневмонабивная.
  • Частотрамбованная.
  • Вибротрамбованная.

Проверка на эффективность метода проводится специалистами:

  • Стенки колодца не укрепляются.
  • Для укрепления пробуренного ствола используется глинистый раствор.
  • Используются обсадные изделия.

Каково минимальное расстояние между буронабивными сваями?

Максимальный просвет между опорами определяется как отношение несущих способностей сваи Р к нагрузкам объекта вдоль одного погонного фундаментного метра Q. Несущая способность определяется таким образом:

где Rн — несущие способности согласно нормативу, F — площадь основания буронабивной сваи (не путать с силой оказываемой сваей на грунт). 0,7 — показатель однородности грунтовой породы.

Несущая способность боковой поверхности:

где 0,8 — коэффициент условия работы, U — полный периметр сваи вдоль сечения, fiн — сопротивление, оказываемое грунтом по нормативу, h — высота грунтовой прослойки, которая контактирует с фундаментом.

Расстояние между буронабивными сваями

Если мы разделим общую массу сооружения на полный периметр, получаем величину Qк, которая может быть равна, к примеру, 6,4 т/м. При подсчете периметра следует учесть длину не только наружного основания объекта, но и длины всех стен, находящихся внутри (при подсчете участвуют только нагрузочные стены, если таковые внутри имеются).

Вначале следует выбирать сваю диаметром 0,3 м и длиной 3 метра. Несущая способность Р= 12,32 т. В таком случае, максимальная дистанция между опорами составит 1,99-2 метра. После этого начнем привязывать шаг буронабивных свай к общей геометрии объекта, который мы проектируем

Обратите внимание: геометрию привязывают к шагу, а не шаг к геометрии. Это гарантирует целостность и прочность фундамента

Если вы желаете увеличить размеры просветов между опорами, то придется пересмотреть не только конструкцию объекта, но и сами сваи, его массу, сечение и длину.

Будьте внимательны! Увеличивая дистанцию, вы увеличиваете сечения ростверков, это приведет к тому, что вам потребуется больше материалов, в том числе и арматуры, и бетона. Вы должны внимательно рассмотреть несколько жизнеспособных вариантов, для принятия окончательного решения, учитывая расходы бетона и арматуры. Смета при постройке здания должна вписывать ваши поправки.

Напоследок заметим, что согласно правилам строительства, рекомендуется между сваями выдерживать расстояние от 3 до 6 их диаметров. Уменьшение является возможным, но не рациональным. При бурении грунта не происходит должного сдавливания, которое происходит при забивании сваи. Если сваи расположены друг относительно друга менее, чем на один метр, это приводит к деформациям и нарушениям распределения веса всей конструкции.

Выводы

Если объект возводят, применяя буронабивное свайное основание, расстояние между сваями рассчитывается исходя из следующих принципов:

  • Не меньше одного метра;
  • От трех до шести диаметров каждой сваи;
  • Нормы следует принимать как требования, а не рекомендации;
  • Для изменения зазоров между сваями в расчет можно вносить изменение сечения и длины сваи;

Помните, что результаты практики всегда отличаются от информации, размещенной в таблице. Опытные застройщики всегда стараются сократить расходы, минимизируя вероятности просчетов.

Плюсы фундамента на буронабивных сваях

Фундаментное основание из таких свай обладает следующими преимуществами:

  • Универсален. Подходит почти для любого грунта, кроме совсем каменистого.
  • Неровность участка или его близость к воде вовсе не препятствие для свайного фундамента. Уровень строения всё равно задают непосредственно расположением несущих опорных элементов.
  • Экономичен. Денег на постройку такого фундамента расходуется гораздо меньше, по сравнению с другими типами.
  • Работы можно проводить в любое время года, сроки установки — достаточно быстрые.
  • Не нужно использовать спецтехнику, можно построить такой фундамент своими силами, что ещё раз говорит о его бюджетности.
  • Свайный фундамент не требует масштабных земляных работ, поэтому лишнее повреждение окружающего ландшафтного дизайна исключено.
  • Подобные фундаменты устойчивы к вертикальному движению грунтом, поскольку их основание располагается ниже точки промерзания.
  • Высокая несущая способность. Фундамент держит весовую нагрузку даже от тяжёлого здания. Обязательное условие — гидроизоляция между ленточным элементом и стенами постройки. Так можно уберечь от разрушения разные по свойствам материалы.

Недостатки основания из свай

  • Слабая теплоизоляция пола. Возможно попадание в дом сквозняков и прохлада. Рекомендуют обустраивать на первых этажах домов с таким фундаментом теплые полы.
  • Нет возможности оборудовать в доме подвал. Но если такой фундамент, например у бани, то там подвал ни к чему.
  • Расход бетона больше, по сравнению с забивными сваями. Поскольку нет уплотнения грунта около сваи в процессе ее изготовления.
  • Изготовление свай сложно контролировать.

Основные преимущества

БНС приобрели значительную популярность, так как они имеют множество достоинств. К преимуществам принято относить:

  1. Высокую несущую способность. БНС могут выдерживать даже значительные нагрузки от больших зданий и сооружений.
  2. Широкие возможности по устройству. Сваи можно создавать разного диаметра и длины, в некоторых случаях для зданий формируют опоры, уходящие в землю на 45 метров.
  3. Не повреждается грунт. При установке на почву не оказываются сильные динамические воздействия, способные навредить близлежащим зданиям. Почва сохраняет все свои положительные прочностные характеристики.
  4. Универсальность. Основание с помощью БНС можно создать в разных условиях, в том числе на грунтах с высоким содержанием влаги.

БНС имеют немало достоинств, но и недостатков они не лишены. Главный из них – высокая стоимость по сравнению с другими видами опор, однако вложения в стройку такого фундамента полностью оправданы из-за отличных характеристик нового основания и его способности исправно служить на протяжении длительного времени.

Еще одним недостатком можно назвать необходимость оставить забетонированные сваи до полного застывания раствора. На эту процедуру обычно требуется около 2 недель.

Сравнение забивных и буронабивных свай

Могут использоваться в любых грунтах, в том числе, когда строительство объекта происходит в непосредственной близости к балкам и оврагам.

Применяются тогда, когда в грунте содержатся твердые включения.

Рекомендуется к использованию в случаях, когда имеются большие насыпи земли.

При толщине набухающих и просадочных грунтов от 14 до 30 метров применяют свайные конструкции с расширениями и заглублениями у основания в непросадочной части грунта.

Применяются при строительстве объектов на набухающих и просадочных грунтах, чья толщина не превышает 12 метров.

При риске возникновения оползней, грунт укрепляется буронабивными сваями толщиной в один метр.

Из таблицы видно, что забивные сваи практически во всех случаях являются оптимальным решением, при этом их стоимость практически вдвое ниже буронабивного аналога.

Расчет расстояния между сваями и глубины их погружения в свайном фундаменте

Глубина погружения свай рассчитывается исходя из вида и сложности грунта. Нижняя часть опоры должна находиться на 20-30 см ниже нормативной глубины промерзания определенного вида грунта в регионе проживания. К примеру, глубина промерзания для Санкт-Петербурга, по отчетам геологов, для глин и суглинков 1,4 м. Для возведения фундамента потребуется сваи размером не менее 140 + 20 = 160 см. Так как земля под домом прогревается, эту цифру можно уменьшить на 10-20%.

Для определения требуемого количества свай и расстояния между ними руководствуются СНиП № и ГОСТ 27751, в которых перечислены основные требования, предъявляемые при возведении свайных фундаментов. При этом в расчет берутся следующие характеристики:

Технология строительства основания

Порядок подготовки участка к возведению фундамента зависит от того, будет ли его монолитный ростверк заглублен в верхние слои почвы. Если да, понадобится одновременно бить скважины под сваи и дополнительно рыть между ними траншею для укладки опалубки под ленту на глубину около 30 см (плюс еще 10-15 для песчаной подушки). В любом случае полностью расчищать участок не придется – достаточно снять дерн там, где будет находиться само основание.

Количество свай зависит от их характеристик и веса постройки, для чего суммарные нагрузки делят на несущую способность вертикальных опор. Следует учитывать изгибающее и горизонтальное воздействие почвы на них. Глубина заложения традиционно выбирается ниже точки замерзания грунта в конкретном регионе (примерно на полметра), то есть опор длиной 2-2,5 м достаточно.

Дальше свайный фундамент своими руками строят по следующей схеме:

На дно пробуренных скважин и траншеи засыпать щебень и песок, пролив получившуюся подушку водой и тщательно ее утрамбовав. Под будущим ростверком землю нужно сразу застелить внутрь обсадную трубу из асбестоцемента – она сыграет роль опалубки для будущей сваи.

Для легких хозпостроек можно использовать свернутый по диаметру скважины в 2-3 слоя лист рубероида, но в этом случае добиться одинаковой толщины опор будет из стальной арматуры объемные решетки той же длины, что и подготовленные трубы. Сделать выпуски прутов над оголовьями на высоту будущей из досок опалубку под монолитный ростверк, увязать внутри металлический заливать бетоном вкопанные трубы, уплотняя раствор глубинным вибратором или «дедовским» методом штыкования. Оставшейся частью смеси заполнить форму для ленты.

Знакомимся с буронабивным фундаментом

Идея буронабивного основания очень простая: там, где невозможно с минимальными затратами докопаться до плотного грунта, можно использовать длинные столбики-стойки. Для соединения их в общую конструкцию используется ростверк – монолитная железобетонная лента, связывающая оголовки свай.

Полезно знать о том, что сваи сильно отличаются от обычных массивных фундаментов по характеру взаимодействия с грунтом. Свая передает нагрузку двумя путями: через нижний торец (пятку) и через боковую поверхность за счет сил трения между стенкой и грунтом.

В зависимости от того, какая часть конструкции включена в работу, все буронабивные сваи делят на два типа:

Свая-стойка опирается на плотный почвенный слой. Висячая конструкция держит нагрузку только за счет силы контакта с окружающим грунтом. Поскольку плотное природное основание залегает достаточно глубоко, то значительная часть буронабивных конструкций относится к висячему типу.

Классификация, расчет и другие важные параметры, без которых невозможно выполнить устройство буронабивных свай, содержатся в СНиП – настольной книге всех проектантов и подрядчиков. Застройщик может руководствоваться готовыми таблицами из этого норматива. В них указывается несущая способность опорных стоек. Зная ее и определив вес здания, можно подобрать нужное количество свай.

Таблица для определения несущей способности 1 м/п буронабивной сваи-стойки

Данные, указанные в таблице, ориентировочные. Точное значение несущей способности буронабивной сваи рассчитывают по формуле, учитывающей несколько параметров:

  • диаметр;
  • марку бетона;
  • вид армирования;
  • глубину бурения;
  • механическую прочность грунта.

После всего сказанного, возникает вопрос: для каких зданий оправдано строительство буронабивного фундамента с ростверком? Некоторые застройщики считают, что такая конструкция не способна выдержать большие нагрузки, поэтому используют ее только для легких каркасных зданий, а также домов из бруса, газо или пенобетона. Это не так. На сваях сегодня стоят тысячи кирпичных девятиэтажек и никто не сомневается в их надежности.

Прочность буронабивной стойки, изготовленной в полевых условиях немного ниже, чем у конструкции, прошедшей полный цикл заводской обработки. Тем не менее, ее с запасом хватит для возведения кирпичного дома.

Главным условием качества в этом случае является правильный расчет и точное соблюдение технологии, включающей несколько этапов:

Первый шаг, с которого начинается расчет свайного поля – определение веса здания. Именно от него будет зависеть, сколько свай, какого диаметра и на какую глубину нам придется установить. Чем тяжелее дом, тем плотнее ставят сваи под стены.

При этом норматив требует, чтобы расстояние между центрами соседних опор было не менее 3-х диаметров сваи. При уменьшении этой дистанции происходит снижение несущей способности стоек.

Армирование свай выполняют вертикальными стержнями периодического профиля (диаметр 12-14 мм). Их количество зависит от диаметра стойки и может составлять от 3 до 8 штук. Между собой вертикальную арматуру соединяют горизонтальными отрезками стержней диаметром 6-8 мм. Заливка буронабивных свай должна выполняться бетоном марки не ниже 100.

Для более простого расчета стоимости материалов и несущей способности свай можно воспользоваться приведенной ниже таблицей.

В таблице выполнен расчет буронабивных свай длиною 2 метра и диаметром от 15 до 40 см. Арматура вертикальная 12 мм, поперечная — 6 мм с шагом 1 метр.

Конечно, же итоговая стоимость вашего фундамента будет гораздо выше, так как в его стоимость войдет множество других затрат: земляные работы, доставка стройматериалов, устройство ростверка, услуги рабочих и техники. Однако при желании и объективной оценке своих сил все работы или их часть можно выполнить своими руками.

Полученное количество свайных опор нужно равномерно распределить под несущими стенами и перегородками здания, а также под всеми углами и пересечениями стен. При этом шаг свай будет зависеть от общей длины стен.

Преимущества буронабивных свай

При выборе буронабивных свай руководствуются такими их преимуществами:

  • Минимальное влияние через грунт на фундаменты окружающих построек.
  • Отсутствие сокрушительных явлений на коммуникации, расположенные под землёй.
  • Сваи закладываются на глубине промерзания грунта это поможет предотвратить их пучение, грозящее трещинами на фасаде.
  • Не требуется вывозить грунт со строительной площадки.
  • Небольшой уровень вибрации и шума, позволяющий вести работы рядом с жилыми домами.
  • Длительный срок службы.
  • Высокая скорость изготовления.
  • Снижение стоимости и сокращение сроков строительства.
  • Технология не причиняет вред располагающемуся рядом рельефу и применима на неравномерных почвах и плохих грунтах.

Буронабивной фундамент не оказывает воздействия на соседние объектыИсточник burstroy48.ru

Особенности технологии и варианты установки

Обсадные трубы За счет высокой плотности материала трубы достаточно легко входят в почву, предотвращая осыпание земли. Как правило, обсадные элементы при оборудовании буронабивных свайных опор изготавливаются по секциям. Каждый составная деталь скрепляется друг с другом при помощи сварочного аппарата и вспомогательных крепежных приспособлений.

В некоторых случаях после окончательной заливки свай возведенный обсадной «кожух» демонтируется. Однако нередки случаи, когда в момент вхождения в грунт поверхность трубы сильно прикипает к земле, что заставляет застройщиков для экономии сил и времени бетонировать непосредственно сами обсадные элементы.

Единственный минус исследуемой технологии – отсутствие возможности осуществления контроля над просачиванием грунтовых вод. В случае установки обсадной трубы через водный слой увеличивается риск того, что поток размоет часть неокрепшего бетона.

Расчет

Процесс установки любого фундамента базируется на четких и сухих цифрах. Как бы ни хотелось думать иначе, но малейшая ошибка в установке фундамента – и вы можете обеспечить себя и свое строение постоянными ремонтами с земляными работами и множеством финансовых затрат. Избежать этого просто – всего лишь стоит учитывать как можно более широкий спектр факторов, способных повлиять на надежность вашего фундамента. Это, конечно, касается и фундамента на буронабивных сваях.

Приведем полный список параметров, которые, так или иначе, оказывают влияние на безопасность установки буронабивного фундамента:

  • площадь и длина фундамента/ростверка, а также его высота, площадь боковой поверхности и подошвы – так вы сможете рассчитать среднее давление от здания на отдельную часть фундамента и сваю (не забывайте учесть параметры внутренних перегородок);
  • средние затраты бетона или бутовых элементов – это позволит высчитать возможности жесткости и прочности отдельной сваи – здесь стоит учитывать присутствие или отсутствие осадных труб, опалубки, гидроизолирующих элементов (не забывайте, что начальные планируемые затраты бетона почти в 100% случае чуть ниже объема, затрачиваемого в итоге);

  • нагрузка и давление на отдельную сваю, и нагрузка на породу от веса здания и фундамента;
  • требования и рекомендации к армированному каркасу должны быть соблюдены – это диаметр от 1 см, количество, длина и вес арматурных стержней, диаметр и шаг хомутов крепления по СНиП для вашего строения;
  • характеристики опалубки (в зависимости от используемого вами материала для опалубки эти значения по ГОСТу сильно варьируются);
  • кроме всего этого, учитывайте внешние климатические условия, которые уже были упомянуты выше.

Часто случается, что к воздвигаемым частными застройщиками зданиям не могут быть применены некоторые из видов расчетов, это может быть оправдано такими факторами, как установка дополнительных конструкций и элементов на территории (к которым до строительства не могут быть применены точные расчетные операции), применение индивидуального вида фундамента (иностранные, малопопулярные или не так широко известные типы фундамента) и некоторые другие. Это распространенная ситуация на сегодняшний день, так как возрастает число индивидуальных проектов, становится все больше смелых дизайнерских решений в постройке зданий. В таком случае застройщик должен воспользоваться нормами, правилами и таблицами с данными в СНиП 2.02.03-85, СНиП 3.03.01-87, СНиП 52-01-2003 и ГОСТ Р 52086-2003. Изучение этих документов позволит вам определить оптимальное количество свайных элементов, вычислить глубину укладки свай, нагрузку на почву и фундамент именно на вашей территории, и наверняка будет полезным для начинающих строителей.

Процесс расчета буронабивного фундамента прост. Для начала нужно рассчитать вес всех конструкций фундамента, учесть примерный вес мебели, людей, стеновых преграждений, лестниц, надстроек, нагрузки от снега или дождя. Следующим этапом будет определение несущей способности отдельной сваи, она будет зависеть от таких параметров, как диаметр и длина сваи, характеристики арматурного каркаса, нагрузок грунтовых пород и их свойства. Вы можете вычислить несущую способность свай исходя из данных, полученных путем штамповых испытаний

После расчетных мер строителем проводятся корректировочные работы, которые включают оптимизацию количества свай (если количество нечетное, оно, как правило, округляется до четного числа) и проверку всей конструкции на наличие повреждений и трещин. Количество свай, как и расстояние между ними, определяется весом постройки и диаметром самих свай. При размещении свай учитывайте, что их установка по углам и местам сопряжения стен у здания обязательна. В противном случае нагрузка и давление на определенные участки фундамента могут быть приближенными к критическому значению.

Виды

Существуют разные варианты конструкции свайно-ростверковых оснований, различающихся по соответствующим признакам:

  • Материал ростверка. Бывают деревянные, металлические и железобетонные конструкции. Выбор обычно бывает обусловлен весом и размерами постройки, особенностями климата и прочими внешними причинами.
  • Высота конструкции. Различают погруженные в грунт и расположенные на дневной поверхности виды. С точки зрения долговечности и сохранности материалов предпочтительнее внешние конструкции, не имеющие контакта с грунтовой влагой. Погруженные в грунт — только железобетонные варианты, древесина и металл в таких условиях подолгу не служат.

Практика показывает, что погружение бетонной ленты в грунт нецелесообразно. При этом, открытый ростверк образует воздушный холодный зазор под перекрытием первого этажа, что затрудняет подвод коммуникаций и требует устройства специальных гидроизолированных траншей.

Это увеличивает трудозатраты и повышает расход материалов.

Похожие записи:

Как подключить люстру с пультом управления Отделка бани Как своими руками сделать из обычного выключателя проходной Разрешение на строительство дома в снт в 2021 году Как построить русскую баню своими руками Масло для полков бани: эликсир долголетия
