Фундамент на винтовых сваях своими руками: выполняем грамотно

Преимущества

От правильности выбора основания зависит надежность и стойкость планируемого сооружения. Чтобы оценить преимущество свайно-винтовых свай, необходимо проанализировать ряд факторов:

1. Стоимость. В отличие от применения обычных столбчатых опор и мелкозаглубленной ленты, устройство винтовых свай обойдется застройщику на 20-30% дешевле. А если речь идет о необходимости закладывания железобетонный ленты или монолитной плиты на значительную глубину, то экономия составит гораздо больше.
2. Сложность строительства. Трудовые затраты на устройство свайно-винтового фундамента напрямую зависят от типа конструкции будущей постройки, а также необходимости заглублять опоры ниже линии промерзания. На участках с особенно зыбкой почвой целесообразно дополнительно устраивать дренажную систему. Если планируется возведение малогабаритной постройки с небольшим весом, то для устройства винтовых свай достаточно 3 человек. Но для крупномасштабного строительства придется нанимать специальную технику. экскаваторы с гидравлической головкой, буровые установки и другие машины.
3. Скорость монтажа. Для устройства представленного типа фундамента не требуется проводить земляные работы. К тому же, после вкручивания свай можно сразу переходить к следующему этапу строительства. Как правило, монтаж такого фундамента не занимает дольше 2-х дней.
4. Сезонность. Устройством свай можно заниматься в любое время года, что является несомненным преимуществом, ведь работа с бетонными смесями зимой сопровождается дополнительными затратами на противоморозные добавки.
5. Рельеф участка. Применение винтовых свай особенно целесообразно, если для площадки характерны большие перепады по высоте (до 8 м). Железобетонные фундаменты также справляются с этой задачей, но это обойдется застройщику в несколько раз дороже.
6. Просадочность грунта. Винтовые сваи лучшим образом подходят для строительства фундамента в условиях с влагонасыщенными почвенными массивами, подверженными силам пучения.
7. Ремонтопригодность. Если по какой-либо причине одна из опор лопнет в процессе эксплуатации, ее можно оперативно заменить на новую без ущерба для целостности конструкции.
8. Тепло- и гидроизоляция. Особенность конструкции такого типа фундамента предполагает воздушный зазор между поверхностью грунта и нулевым перекрытием дома. Благодаря этому влажность и температура земли никак не влияют на само сооружение.
9. Перспективы для застройщика. В будущем, если хозяин дома захочет увеличить площадь постройки, возможно ввинчивание дополнительных опор для усиления конструкции.
10. Срок службы. Качественные металлические опоры, тело которых усложнено лопастями различной конфигурации, могут прослужить до 80 – 100 лет.

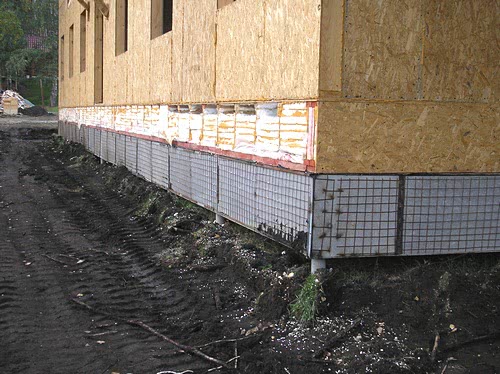

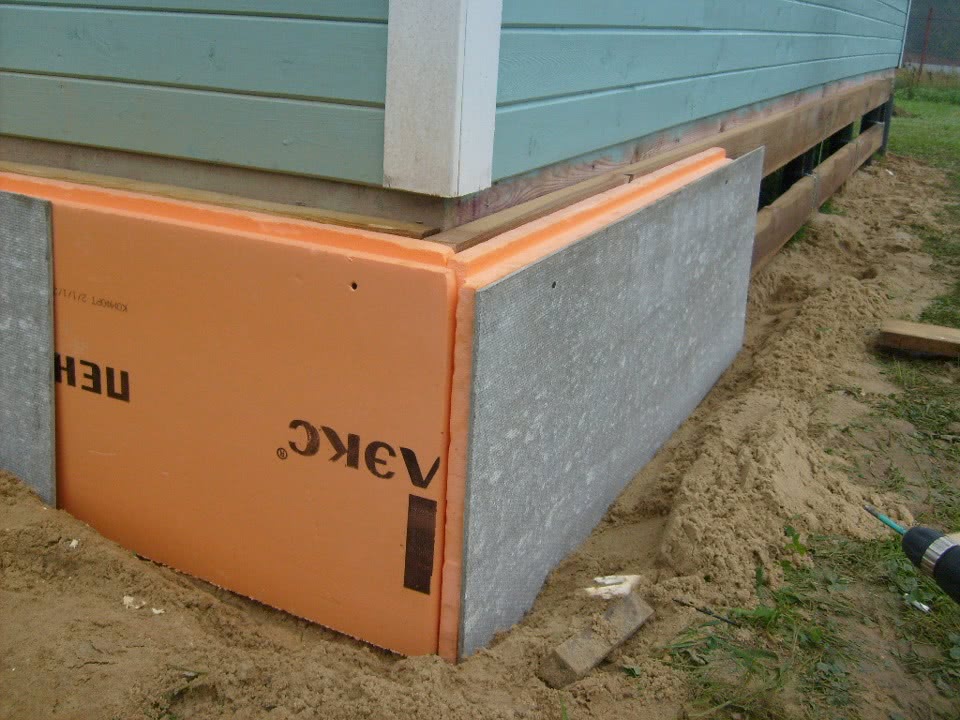

Утепляем фундамент на винтовых сваях

Чтобы пол в доме был теплый, его необходимо утеплить еще на стадии работы с фундаментом. Для этого после завершения всех, согласно технологии возведения фундамента, работ, следует утеплить сам фундамент сверху. Армируйте фундамент при помощи деревянных досок по периметру основания. Теперь можно перейти к работам по утепления фундамента и, соответственно, пола.

Для утепления фундамента на винтовых сваях следует выполнить действия, согласно технологической карте утепления винтового фундамента.

1. В первую очередь нужно сделать патрубок. Для этого на подготовленное из деревянных досок ложе выкладываем слой утеплителя и заколачиваем его еще одним слоем досок. Как вариант, подготовленное ложе заливаем слоем бетона толщиной не менее 5 см. Для этого подготавливаем опалубку и заливаем в нее раствор.

2. Если утепление производилось путем наложения изолирующего слоя из утеплителя и слоя досок, можно начинать возведение дома. Если подготовленное ложе заливалось бетоном, через 28 дней можно начинать утеплительные работы. Положите на слой бетона изоляционный материал (можно использовать пенопласт или минеральную вату) и прибейте его досками. Доски должны образовать ровную поверхность.

3. Возводим каркасный дом своими руками.

4. После того, как сам дом возведен, можно начинать работы по внешнему утеплению (укреплению) фундамента. Для этого весь периметр фундамента нужно обнести изоляционным материалом. Лучше использовать пенопласт. Пропитайте его специальной грунтовкой для придания прочности и повышения гидроизоляции. Если вы используете минеральную вату, нужно дополнительно закрепить ее сплошной деревянной конструкцией.

5. После того, как теплоизоляция осуществлена, нужно подготовить поверхность для усиления фундамента камнем. Камень – материал тяжелый, поэтому следует тщательно подготовить поверхность.

6. Облицовываем поверхность фундамента камнем.

После того, как все работы по облицовке завершены, фундамент можно считать готовым. Дайте фундаменту еще несколько суток, чтобы устояться и приобрести прочность. Затем можно начинать работать над дополнительными конструктивными элементами. Например, погребом.

Изначально план погреба должен быть заложен в проекте здания. С учетом его конструкции, на начальном этапе выполняются работы по подготовке котлована и его обработке по технологической инструкции об обустройстве теплого погреба. Заранее выбирается место выхода на поверхность и в этом случае утепление подразумевает слой бетона, а также в проекте учитывается несущая конструкция для подвального помещения. Чаще всего это обычные рельсы. Делать погреб, если он не учтен в проекте изначально, нельзя, иначе вы рискуете остаться без домика.

Существуют и альтернативные методы выполнения работ по монтажу винтовых свай своими руками. Однако вышеприведенный способ отличается относительной простотой и эффективностью, что позволяет монтировать винтовые сваи своими руками с минимальной поддержкой специалистов.

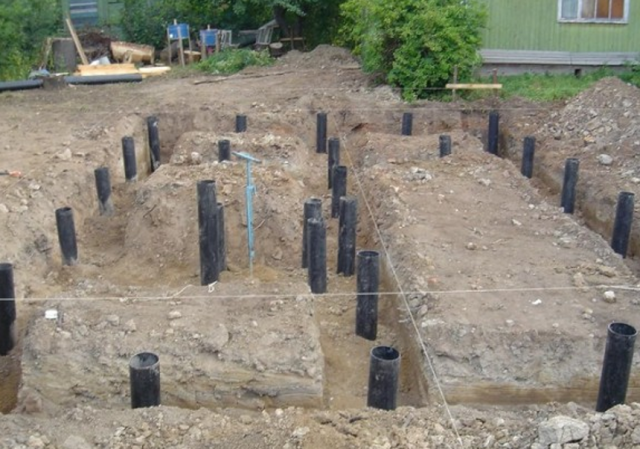

Устройство свайного фундамента своими руками

Для большей надежности, в особенности при постройке сооружения на вспучиваемом грунте рекомендуется использование буронабивных свай. Возможно данный способ несколько более трудоемкий, сравнительно со стандартным обустройством, процесс которого описан выше. Но тем не менее именно он позволяет сделать свайный фундамент своими руками, без применения специализированной техники, что обойдется довольно дорого. Обустройство такого типа основания проводится с помощью бетонирования предусмотренных ранее скважин.

При этом для бурения скважин использовать можно или ручной бур, диаметром до 40 сантиметров и длиной более пяти метров, также и механические буры.

В случае использования ручной техники следует отметить простоту бурения, поскольку своеобразное расположение лопастей позволяет проводить весь процесс без особых усилий. Также необходимо учитывать особенности грунта, что будет обуславливать диаметр скважины и глубину заложения свай. Обычно эти данный составляют примерно 10 20 сантиметров ширины и до 10 метров глубины.

Далее устройство свайного фундамента будет проходить следующим образом:

• Первоначально предусматривается специальный чехол, который выполняется с помощью рубероида, ПВХ или же стали в несколько слоев. Высота его должна достигать уровня закладки ростверка. Это предусматриваться чтобы избежать выталкивания сваи при вспучивании грунта.
• Далее в подготовленную скважину монтируется армирование, выполняется оно их связанных между собой прутов арматуры, устанавливается несколько связок по 2-3 прутка в каждой из них. Высота заложения такого каркаса должна превышать высоту предполагаемого фундамента, в дальнейшем данная арматура послужит крепежным элементом для ростверка, кроме того будет защищать сваи от разрыва.

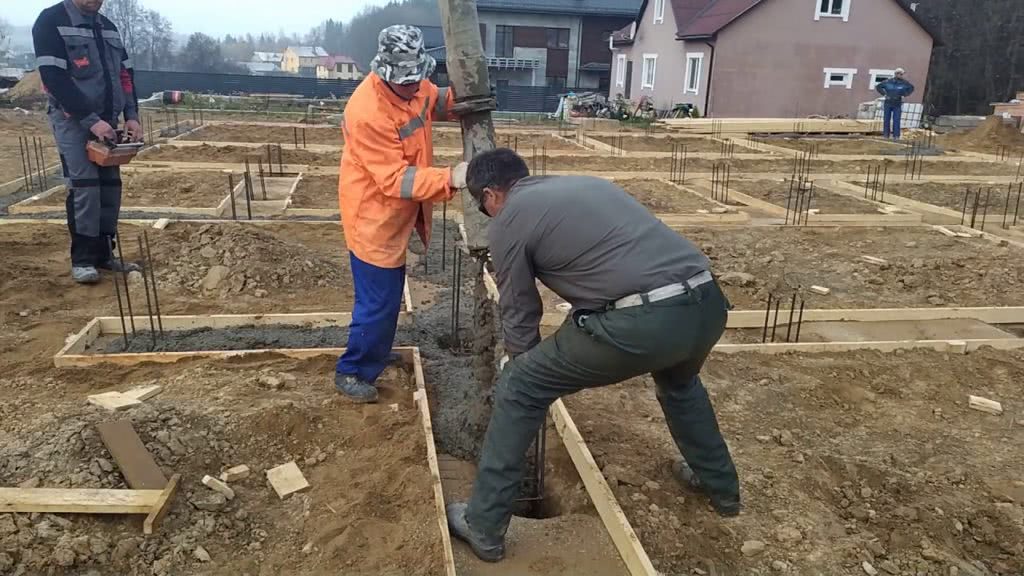

• Последним шагом становится заливка фундамента бетоном. При этом используется только тяжелый бетон, включающий в себя щебень или кварцевый песок. Весь процесс заливки проводится непрерывно, при этом послойно, каждый из слоев уплотняется.

Далее сваи оставляются без нагрузки до полного высыхания, которое проходит в течении месяца, как и все изделия из тяжелого бетона.

Винтовые сваи для фундамена с литым наконечником

• 108 мм
• 133 мм

Стоимость монтажа от 900 руб. за сваю

Стоимость монтажа от 1100 руб. за сваю

Обвязка ростверком

Ростверк — это пояс обвязки, соединяющий отдельные опоры в единую систему. Он нужен для принятия веса стен или прочих элементов конструкции дома, равномерного распределения нагрузки по всему свайному полю.

Существуют разные способы монтажа ростверка, обусловленные материалом изготовления:

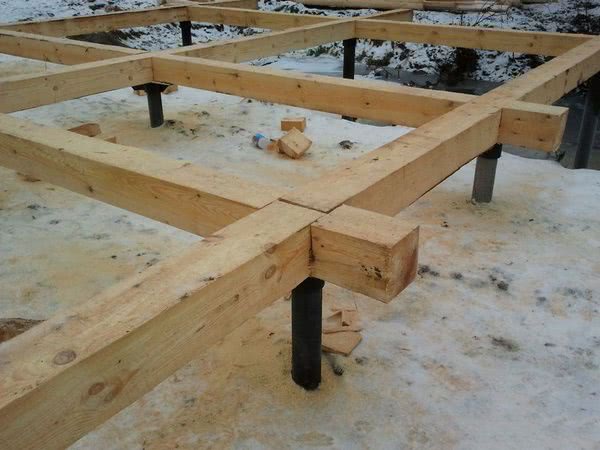

Деревянный

Используется деревянный брус минимальной толщиной 150 : 150 мм. Как вариант, можно применить пачки из досок толщиной 50 мм и шириной 200 мм, соединенные в единый пакет размером 150 : 200 мм. Используется качественный сухой пиломатериал 1 или 2 сорта.

Поверхность дерева покрывается антисептическим и антипиреновым составом (в настоящее время существует пропитка, выполняющая обе функции). Соединение брусьев производится вполдерева и только над оголовком сваи.

Стыки, расположенные в пролете, не допускаются. Между металлом и деревом во всех местах прокладывают двойной слой рубероида (гидроизоляция). Установка выполняется так, чтобы свая располагалась точно по продольной оси бруса.

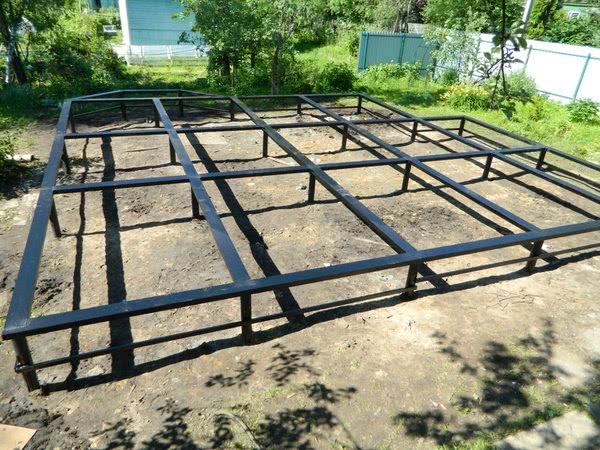

Металлический

Используются различные виды металлопроката:

• Швеллер.
• Двутавр.
• Труба прямоугольного сечения.

При использовании швеллера не нужны оголовки, хотя для трубы или двутавра их присутствие обязательно. Для швеллера используются специальные закладные детали, установленные в трубу при заливке бетона.

Появляется возможность обойтись без гидроизоляции между оголовками и обвязкой, но между металлом и стеной она применяется в любом случае. Соединение деталей производится сварным способом с обязательным усилением болтами.

При повышенной прочности металлического ростверка, возникает большой металлический элемент конструкции, который требует обслуживания — периодической покраски защитными составами.

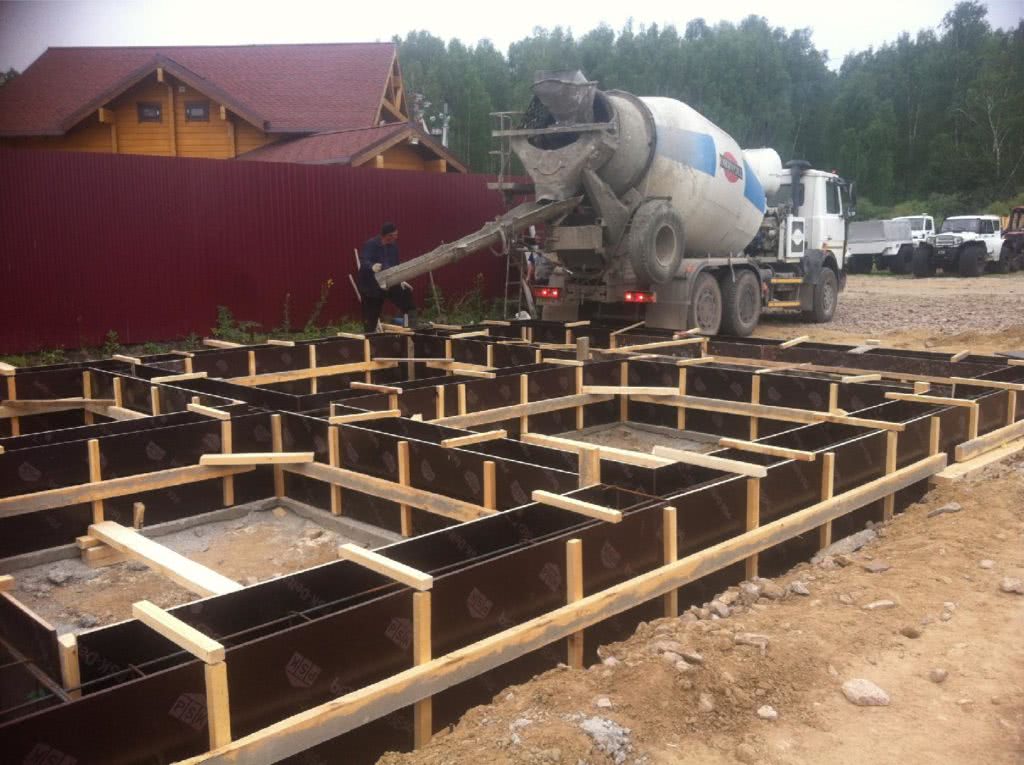

Железобетонный

Это самый трудоемкий и долгий вариант создания ростверка, но и самый прочный и надежный, не подверженный коррозии или гниению. Для его создания необходимо изготовить опалубку, установленную поверх оголовков.

Внутрь помещают арматурный каркас, после чего приступают к заливке бетона.

Опалубка изнутри устилается слоем рубероида или полиэтилена для исключения утечек влаги. Иногда ростверк заливают ниже уровня оголовков, приваривая арматурный каркас непосредственно к стволам. Чаще всего такое производится при достаточной высоте на уровнем грунта.

В таких случаях подрезку по горизонтали выполняют после затвердения бетона (28 дней), а заполнение стволов производят после подрезки.

ПИРАМИДАЛЬНЫЕ ЖЕЛЕЗОБЕТОННЫЕ СВАИ

Такие сваи различаются двух видов:

а) пирамидальные сваи с малыми углами наклона боковых граней (1-4() рекомендуется применять в однородных по глубине грунтах( а также в случаях( когда сваями вынуждено прорезаются слои плотных грунтов и их нижний конец заглубляется в более слабые грунты; они допускаются в сейсимческих районах с расчетной сейсмичностью до 6 баллов включительно.

Такие сваи не рекомендуется применять в насыпных грунтах( сложенных бытовыми отбросами( в набухающих( вечномерзлых и просадочных грунтах (без полной прорезки просадочной толщи)( а также в пучинистых грунтах( если силы пучения превышают величину вертикальной вдавливающей нагрузки на сваю;

б) пирамидальные сваи с большими углами наклона боковых граней (4-14() рекомендуется применять в песчаных и глинистых грунтах( в том числе для легких зданий в просадочных грунтах 1 типа по просадочности; такие сваи допускается также применять в сейсмических районах с расчетной сейсмичностью до 7 баллов включительно( а при наличии просадочных грунтов — до 6 баллов включительно. При пучинистых грунтах пирамидальные сваи с большими углами наклона граней в фундаментах должны целиком располагаться ниже уровня сезонного промерзания грунтов.

Указанные сваи не рекомендуется применять в набухающих( вечномерзлых грунтах( просадочных грунтах II типа по просадочности( в насыпных грунтах( сложенных бытовыми отбросами( а также при передаче на сваи выдергивающих нагрузок и когда на глубине менее 5 м под концами свай залегают текучепластичные и текучие глинистые грунты или торфы.

Пирамидальные сваи (при любом уклоне боковых граней) рекомендуется применять только как висячие сваи. Особенно эффективны они в ленточных фундаментах при однорядном и двухрядном расположении свай; допускается применять в кустах( но не более двух рядов свай.

Номенклатура и рабочие чертежи типовых конструкций пирамидальных свай еще не разработаны( поэтому при их применении рекомендуется использовать:

для пирамидальных свай с малыми углами наклона боковых граней чертежи( разработанные НИИОСП им. Герсеванова и ЭКБ ЦНИИСКа им. Кучеренко Госстроя СССР совместно с трестом Рязаньжилстрой Минпромстроя СССР;

для пирамидальных свай с большими углами наклона боковых граней — чертежи( разработанные Одесским инженерно-строительным институтом и ЦНИИС Минтрансстроя.

Свайно-винтовой фундамент для строительства

Винтовые сваи проверены временем

Свайно-винтовой тип фундамента используется в мире уже около 300 лет, начали его использовать при возведении маяков, хороший пример Сухумский маяк, который прекрасно пережил войну и стоит до сих пор, что говорит об отличной надежности этого типа фундамента.

Для тех кто сомневается, что сваи ржавеют и этот тип фундамента может быть ненадежным, вот свая, которая была заменена на древнем маяке, этой свае больше 300 лет, как видите, она прекрасно сохранилась.

Древняя свая от маяка

Однако самый популярный тип фундамента в нашей стране является ленточный заливной фундамент, однако не на каждом участке можно его устроить, да и стоит он не дешево. Есть глинистые почвы с высоким уровнем грунтовых вод, на такого рода земельных участках возведение ленточного фундамента невозможно. Тогда на помощь приходит технология установки надземного вида построек на свайно-винтовом фундаменте. Этот вид фундаментов также набирает популярность в нашей стране благодаря многим преимуществам.

Плюсы свайно-винтового фундамента

1. Основными преимуществом является то, что свайно-винтовой фундамент не требует проведения большого количества земельных работ.
2. Технология его возведения достаточно проста.
3. Скорость установки и оперативность возведения. За час на обычной земле можно установить десяток свай, если постараться можно и все пятнадцать.
4. К тому же отмечается его низкая стоимость.
5. Способность выдерживать приличные нагрузки и долговечность.
6. Подходит любой грунт, кроме скальных пород.
7. Применение спец техники не обязательно, возможность устанавливать сваи вручную.
8. Не нужно ждать после заливки бетона, можно спокойно продолжать возведение вашего дома.
9. Вибрация и шум при установке отсутствуют
10. Сваи возможно использовать повторно
11. Фундамент под ваш каркасный дом может быть всегда расширен.
12. Возможность установки на склонах и неровных грунтах.

Возможность возведения дома на склоне, где земля дешевле в разы

Минусы винтовых свай

Минусы на самом деле не столь очевидны, особенно для небольшого каркасного строительства дома, этот тип фундамента подходит идеально.

Но всё же минусы есть:

1. Невозможность возведения на скальных породах или грунтах с большим количеством камней в почве.
2. Подходит для легких каркасных и деревянных строений до 3-4 этажей.
3. Дома должны иметь достаточно широкое основание.
4. При вкручивании зачастую анти-корозийное покрытие повреждается, что ускоряет корозию металла.
5. Некачественные производители.

Также отмечается, что срок службы свайно-винтового фундамента хоть и является достаточно большим, однако все-таки несколько меньше, чем у бетонного. Срок эксплуатации такого фундамента могут сократить и повреждения, которые иногда получают сваи в процессе вкручивания в грунт. Сваи с поврежденным внешним защитным слоем больше подвержены коррозии.

Хотя свайно-винтовой фундамент хорошо подходит для частного строительства, но для возведения тяжелых массивных многоэтажных построек его лучше не использовать.

Кроме того существует еще несколько проблем, с которыми можно столкнутся организуя строительство на свайно-винтовом фундаменте. Прежде всего, следует знать, что пол в доме на свайно-винтовом фундаменте потребует дополнительного утепления. Также часто бывает, что сваи дают неравномерную усадку в процессе эксплуатации дома, а со временем вообще разбалтываются, если выполнено не по технологии.

Поэтому, не смотря на свою прочность, свайно-винтовой фундамент приветствуется в малогабаритном строительстве каркасных домов, а также при возведении на участке бань, гаражей и небольших хозяйственных или декоративных построек.

Расчет ленточно-свайного фундамента

При отсутствии специальных знаний произвести правильный и грамотный расчет будущего ленточно-свайного фундамента практически невозможно. Этот этап необходимо доверить специально подготовленным людям и профессионалам своего дела. Это исключит многие недочеты и ошибки, влияющие не только на общую стоимость будущего проекта, но и на его эксплуатационные характеристики, сроки службы и безопасность.

Для грамотного расчета свайно-ленточного основания необходимо иметь:

1. Данные о геологических исследованиях, которые предоставляют информацию о структурном составе почвы, глубине прохождения грунтовых вод, уровнях промерзания почвы, рельефа и др.
2. Проектно-сметную документацию.
3. Примерные значения о возможных нагрузках на основание, которые определены с учетом общего веса используемых строительных материалов, метода возведения и будущих требований по эксплуатации строения.
4. Данные о заявленной площади строительного объекта.
5. Характеристики возможных присадок, деформирования некоторых элементов в конструкции основания или в целом всего основания будущего строения.
6. Данные о толщине, способе совмещения и формировании связующего ленточного фундамента.

Что это такое: описание конструкции

Свайный фундамент — это комплекс заглубленных в грунт опор, объединенных ростверком. Конструкция хорошо распределяет нагрузку, предотвращая растрескивание либо неравномерную усадку здания. В частной застройке применяют различные типы свай. Они особенно распространены там, где сложные, подвижные грунты.

нескольких весомых достоинств:

• максимальная надежность;
• высокая устойчивость;
• долговечность эксплуатации;
• экономическая выгода.

Не лишены такие основания и недостатков:

• для работы требуется наличие крупногабаритной спецтехники;
• при забивании свай возникает вероятность разрушения близко расположенных построек;
• устройство основания нуждается в сложных инженерных расчетах;
• необходимо выполнять геологические изыскания.

Практические исследования подтвердили, что срок эксплуатации железобетонных свай — 100 лет, вдвое меньше служат винтовые опоры. Плюсы и минусы свайного фундамента рассмотрены в этой статье.

Особенности технологии устройства

Свайный фундамент монтируют из отдельно располагаемых опор. Его используют на слабых грунтах, когда на них предполагается большая нагрузка. Чтобы изготовить столбы, используют сталь, бетон, либо железобетон. Поверх опор монтируют балки или железобетонную плиту, на которых далее выполняют возведение стен сооружения.

Иногда под здание изготавливают столбчатый фундамент. На нем чаще строят деревянные дома. Опоры соединяют перемычками, служащими основой, на которой монтируют элементы строения. Подобная технология рациональна, если деревянный дом возводят на почве, подверженной глубокому промерзанию.

Хотя принцип свайной и столбчатой конструкции схож, у них присутствуют определенные различия. Основное отличие в том, что столбчатое основание делается из блоков и фундаментных балок (рандбалок), укладываемых под все стены. А свайные основания состоят из свай и объединяющего их ростверка. На выбор определенного основания влияют различные факторы: вес сооружения, его конструктивные особенности, тип грунта.

Основные элементы фундамента

Деталями свайного основания выступают непосредственно сами сваи, выполненные на них оголовки, а также соединяющий опоры ростверк. Вертикальные конструкции бывают железобетонными, деревянными либо металлическими. Их погружают в почву ударным способом, выполняют ввинчивание, заливку бетона в предварительно пробурен­ное отверстие.

Плюсы и минусы свайно-винтового фундамента

Для начала давайте рассмотрим основные преимущества использования свайно-винтового фундамента:

• Прочность и долговечность. Практика показывает, что бетонные конструкции разрушаются гораздо быстрее, чем прогнивает металл, а потому свайный фундамент с металлическими опорами выглядит предпочтительнее ленточного или столбчатого основания. К тому же железобетонный фундамент подвержен осадочным деформациям, в то время как свайным опорам такие проблемы не страшны. Практика показывает, что фундамент из свай стоит более 40 лет, не подвергаясь разрушениям.
• Дешевизна и экономия времени. Винтовые сваи устанавливаются прямо на грунт, без выравнивания, а значит, для их установки не требуется проводить земляные работы и рыть котлован. Данное обстоятельство существенно экономит время и деньги, ведь для строительства одноэтажного дома подобную конструкцию можно возвести даже без привлечения специальной техники! Для возведения фундамента не понадобится и специальная установка для заливки фундамента, что также сэкономит время и деньги.

Подсчеты показывают, что возведение свайно-винтового фундамента обходится приблизительно на 30% дешевле, чем строительство других видов несущих конструкций.

Универсальность. Несущая конструкция может быть возведена практически в любых условиях, как на равнинной, так и на гористой местности с имеющимися уклонами. Более того, дом на сваях можно возвести на болотистой местности, и даже в условиях вечно мерзлоты. Там, где многие другие опоры под строительные конструкции возвести просто нереально, сваи прекрасно устанавливаются и выполняют свою функцию на «отлично».

• Всесезонность. В отличие от других видов фундамента винтовые сваи можно устанавливать круглый год, хоть жарким летом, хоть лютой зимой. Данное обстоятельство совершенно не влияет на качество установки и надежность опорной конструкции. Соблюдается данное условие потому, что на глубине погружения наконечника сваи температура всегда стабильна.
• Устойчивость к пучению грунта. Свайные фундаменты прекрасно переносят морозное пучение в периоды промерзания почвы.
• Не требует застывания. Если ленточным и монолитным фундаментам требуется время для схватывания, застывания и набора прочности, то винтовые сваи можно начинать обвязывать буквально сразу после установки.
• Не впитывает влагу. Свайный фундамент не впитывает влагу из грунта, а значит, полы вашего дома всегда будут сухими и никогда не подвергнутся гниению.
• Возможность повторного использования. При необходимости ввинченные сваи можно извлечь из грунта и использовать повторно, уже в другом месте. Таким свойством не может похвастаться ни один другой фундамент!
• Не мешает подводу коммуникаций. Еще одним преимуществом свайно-винтового фундамента является то, что его возведение совершенно не мешает проведению инженерных коммуникаций к дому. Их можно монтировать как до, так и после установки свай.

Не лишена данная конструкция и недостатков, о которых также стоит знать перед началом строительства.

Устанавливается не везде. При всей универсальности рассматриваемой конструкции монтировать свайный фундамент на скалистых и каменистых грунтах не всегда возможно.

• Необходимость дополнительного обустройства подвала. Установка свайного фундамента не предполагает наличия подвала или цокольного этажа, а значит, если вам понадобится данное помещение, его придется строить отдельно.
• Не подходит для многоэтажных зданий. Специалисты не рекомендуют возводить на свайно-винтовом фундаменте строения больше одного этажа, особенно если они выполнены из камня или кирпича.
• Дополнительные затраты на утепление. Мы упоминали о преимуществах наличия пространства между поверхностью грунта и полом дома. Однако зашивка этого пространства потребует дополнительных финансовых вложений.
• Коррозия металла. Необходимо понимать, что металлические сваи с годами подвержены разрушительному действию коррозии. Особенно это характерно для опор, установленных в болотистых местностях и грунтах с высоким содержанием влаги. Чтобы такой фундамент с годами не упал, необходимо приобретать сваи с максимальной толщиной стенок, да к тому же с наличием антикоррозионной защиты. А это дополнительные траты.
• Невозможность монтажа вплотную к другим зданиям. Если вы решили построить террасу или другое строение вплотную к уже существующему дому, свайный фундамент вам не подойдет. Ввинтить такую сваю ни вручную, ни с использованием техники чисто технически невозможно. Более того, ввинчивая сваи вплотную к уже имеющемуся ленточному или столбчатому фундаменту, есть риск нарушить его и спровоцировать разрушение несущей опоры.

Секционный свайно-винтовой фундамент.

Фото свайно-ростверкового фундамента покажет это намного лучше любого подробного описания. Часто основой опор служат металлические трубы, полые изнутри. Это делает их легче, чем другие типы свай. Их легче загнать на значительную глубину. Для повышения устойчивости внутрь заливается бетон.

Важно! Ростверк в этом случае служит надежным и жестким фундаментом для следующего этапа строительства – кладки стен. Изготовить можно двумя способами:

Изготовить можно двумя способами:

Соберите из железобетонных элементов. Залить монолитный скотч.Процесс завинчивания бурового полотна и перекачки жидкого бетона под давлением. Чтобы построить фундамент своими руками, лучше выбрать второй способ – монолитную сетку. Это значительно упростит задачу заливки бетона.

Последовательность действий следующая:

Оставьте небольшое пространство между землей и нижней частью проволочной сетки. Это поможет предотвратить набухание всей конструкции; разметить будущее расположение свай; пробурить скважины и установить сваи; сверху следует уложить опалубку; внутри опалубки монтируется арматурный каркас. Необходимо полностью погрузить его в бетонный раствор. Для этого под самые нижние бруски следует поместить бруски;

Винтовая свая, тщательно защищенная от коррозии, может использоваться повторно.Выступающие из кронштейна стержни должны быть соединены с обоймой, укрепляющей решетку.Это обеспечит основанию большую надежность и прочность; затем решетку можно залить бетоном. Бетонирование выполняется послойно, чтобы избежать образования пузырьков воздуха.

Чтобы правильно выбрать тип фундамента, нужно исходить из примерного веса будущего дома. Фундамент с свайной решеткой имеет довольно большие пределы нагрузок, поэтому он подходит в качестве основания для зданий из газобетона, панельных и каркасных домов.

Не рекомендуется использовать этот тип фундаментов в многоэтажных домах из-за низкой устойчивости к опрокидывающим нагрузкам, возникающим на движущихся грунтах. Оптимальный вариант – использовать свайно-решетчатый фундамент под газобетон.

Важно! Ширина решетки должна немного превышать ширину стен будущей конструкции. Это повысит долговечность постройки

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа.Отличия свайного основания от плитного или ленточного состоят в следующем:

• каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;

• сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;

• вворачивание винтовых свай в грунт делает его рыхлым, а не плотным, в отличие от применения забивных свай.

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

1. Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.

2. Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.

3. Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.

4. Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.

5. Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
6. Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.

7. Всесезонная установка. Ввинчивать сваи можно в любое время года.

8. Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
9. Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
10. Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

1. Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
2. Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.

3. Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.

4. Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
5. Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
6. Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
7. Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

• временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
• баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
• хозпостройки, беседки, сараи, навесы, веранды, заборы;
• ворота распашного типа.

Разновидности свай

В качестве материала для опор используется дерево, металл, железобетон или бетон.

Деревянные сваи изготавливают из бревен диаметром 25-35 см. Подходящая древесина – ель, сосна, дуб, лиственница, кедр, пихта. Опора может иметь цельный массив или быть срощенной по длине или ширине при помощи накладок. Чтобы защитить заостренный конец опоры используют «башмак».

Железобетонные сваи могут иметь квадратную или прямоугольную форму сечения. Заострение нижнего конца выполняют в форме четырехгранной пирамиды. При погружении в грунт нижний конец защищают башмаков. Поскольку при монтаже ударную нагрузку принимает верхняя часть опоры, ее упрочняют арматурным каркасом в несколько слоев.

Металлические сваи изготавливают из цельнотянутых труб с диаметром сечения 25–100 см. Обычно конец сваи имеет заостренную форму. После погружения полость опоры заполняют железобетонным раствором для улучшения прочностных характеристик.

Бетонные опоры изготавливаются непосредственно на строительном участке набивным способом. Для их изготовления используется бетон тяжелых марок не ниже В15.

По способу устройства различают следующие типы опор:

1. Набивные (бетонные, железобетонные). Инвентарные трубы погружаются в шурфы и забиваются на нужную глубину посредством молотов и виброударных устройств.

   Конец опоры должен упереться в заблаговременно устроенный башмак или бетонную пробку. Перед возведением сваи стенки скважины закрепляются глинистым раствором или используются.

2. Забивные сваи (деревянные, железобетонные, стальные столбы). Опоры погружаются в грунт с помощью молотов и вдавливающих механизмов без предварительной выемки земли. Сечение забивных свай может иметь круглую, конусную, трапециевидную, овальную форму. Конец опоры может быть заостренным, плоским или расширяющимся.
3. Буровые. Перед началом строительства буром вынимают грунт в месте установки сваи. В готовый шурф заливается железобетонная смесь или вкладываются готовые элементы. Конец опоры может иметь уширение. инвентарные трубы, которые извлекаются после бетонирования.
4. Винтовые опоры. Металлические винтовые сваи представляют собой стержни, оборудованные на концах лопастями. Диаметр лопастной части может достигать 2,4 м. Параметры винтовых свай выбираются с учетом нагрузки и грунтовых условий на участке.

Похожие записи:

Разновидности пластиковых окон по виду профиля и стеклопакета Трафареты для декора стен: 3 способа декорирования Ремонт редукторов болгарок своими руками Хороший вопрос: из какого материала лучше строить загородный дом Как выбрать лучший шуруповерт на аккумуляторе: характеристики, плюсы, минусы, цены в рейтинге 2021 (топ 8) Подключение скважинного насоса: схемы с автоматикой, с реле и без вспомогательного оборудования
