Фундамент под колонны стаканного типа

Поэтапная инструкция монтажа фундамента стаканного типа

Приступать к строительству фундамента стаканного типа можно только после создания проекта, точно рассчитанного специалистами. В этом проекте должен учитываться вид нагрузки: при центральной используются опорные плиты квадратного сечения, при боковой – прямоугольного. Вид башмака и его сечение зависят от грунта и несущей способности фундамента.

Но независимо от размеров и вида, фундамент должен изготавливаться из бетона марки М200 с впитыванием влаги до 5% максимум от собственного объема (обозначается маркировкой В2). Для армирования используется арматура класса А2 или А3 для сварных конструкций.

Установка фундамента из готовых блоков

Первое, из чего начинается любое строительство – обеспечение подъездной дороги к объекту. Не стоит экономить на щебенке – вес каждого блока варьируется от 1,3 до 5,8 тонн, так что тяжело груженые фуры по грунтовке после дождей могут не проехать. Когда на стройку доставлен кран, экскаватор и все материалы, можно приступать к устройству фундамента:

1. Выкапываются котлованы под стаканные блоки согласно разработанному проекту. Сначала экскаватором, а потом выравниваются по нивелиру вручную лопатами.

На дно обязательно насыпается минимум 30 см песчано-гравийной подушки, которая должна быть больше будущей плиты основания на 30 см. Сначала – гравий, который трамбуется и выравнивается по уровню. Потом такой же толщины слой увлажненного песка. Если песок поливается со шланга, нужно быть предельно аккуратным, чтобы не намочить земляное дно. Если дно котлована и песчаная подушка не выровнены, не добиться равномерного распределения веса. Согласно проекту, размечается центральная точка для каждого котлована, по которой будет выверяться положение плиты основания и башмака. С помощью крана блоки переносятся к котловану, а два строителя на весу выравнивают их согласно разметке и после этого кран опускает блок.

Выбранным из котлованов грунтом производится обратная засыпка установленных стаканов.

После того, как все стаканы засыпаны, с помощью крана устанавливаются железобетонные колонны.

Фундаментная балка укладывается на стаканы между колоннами – для нее не нужно дополнительно заливать ленточный фундамент. А уже на эту балку будет ставиться бетонная стеновая панель.

Скорость установки готовых стаканов действительно впечатляет – за неделю можно поставить до 130 стаканов и сразу же приступать к возведению стен, не дожидаясь застывания фундамента, как это происходит при заливке.

Устройство монолитного фундамента

Несмотря на то, что стоимость готовых стаканных блоков не так и высока, практически всю денежную выгоду нивелирует сложная и дорогостоящая доставка многотонных башмаков. В некоторых случаях гораздо проще залить фундамент на месте, заказав несколько бетономешалок с готовой смесью. Самостоятельно замешивать бетон не стоит – добиться нужной марки не получится. Процесс устройства не очень отличается от установки готовых блоков:

1. Выкапываются котлованы, выравнивается дно, укладывается и трамбуется песчано-гравийная подушка.
2. Делается подбетонка – тонкий и ровный слой цементного раствора, который предотвратит потерю бетонного молочка.

На подбетонку устанавливается армирующий каркас для будущего стакана. Сваривать можно арматуру только с соответствующей маркировкой, если арматурные пруты не предназначены для сваривания, их связывают поволокой.

Вокруг армирования устанавливается опалубка, повторяющая форму стаканного блока. Если же планируется установка железных колонн, вместо пустой ниши внутри башмака делается монолитный стакан с вмурованными анкерами из высокопрочного металла.

Когда опалубка готова, можно приступать к заливке бетона. Не стоит забывать вибрировать бетон погружным вибратором до полного исчезновения пузырьков воздуха, поднимающихся из глубины. Если этого не делать, под весом стен и перекрытий основание может начать трескаться.

Снимается опалубка после того, как бетон затвердеет – ориентировочно на третий день после заливки. Остаточную прочность бетон набирает только через месяц, все это время фундамент нужно поливать и укрывать.

Только после того, как фундамент остаточно затвердеет, можно приступать к обратной засыпке и установке колонн.

Для понимания процесса, на видео показано, как заливается подобный тип фундамента:

С этим читают

Изготовление фундаментов стаканного типа и основные требования к ним

При установке таких оснований нужно помнить, что прочность изделия может быть достигнута только за счет использования качественных строительных материалов и хорошего армирования. Поэтому железобетонный фундамент и отличается длительным сроком эксплуатации.

Установка колонны в стакан фундамента.

Этот тип основания редко используется в общем частном строительстве, потому что отличается высокой стоимостью и необходимостью использовать механизированную технику. Основание запрещено ставить на пучинистых и просадочных почвах. Технология предусматривает установку железобетонных опор и стоек в готовый стакан, в котором затем происходит фиксация.

Требования к фундаменту:

1. Бетон должен соответствовать М200 и обладать степенью водонепроницаемости В2;
2. Транспортировку стоек следует осуществлять на место строительства только после того, как основание наберет необходимый запас прочности;
3. Следует обязательно выполнить армирование основания. Толщина слоя бетона вокруг армирования должна составлять не менее 30 мм;
4. Обнаженная арматура – заводской брак, в строительстве использовать такие изделия категорически запрещено;
5. Если в бетоне есть трещины с толщиной более 0,1 мм, то это также брак;
6. Все производственные петли в блоках нужно аккуратно демонтировать, забивать их в бетон категорически запрещено.

Когда нужно обязательно использовать стаканный фундамент

• При строительстве промышленных и частных зданий общего назначения, в несущей конструкции которых используются бетонные опоры и стойки;
• При возведении электростанций, а также в атомной промышленности, при монтаже армированных стоек для машинных и конденсационных отделений;
• При проведении реставрационно-востановительных работ на стойках и колоннах в административных зданиях;
• Если проектом предусмотрено использование стоек как единственно возможной несущей конструкции здания.

Преимущества стаканных фундаментов

• Высокая прочность и качество заводских блоков, т.к. при их производстве осуществляется контроль качества и проверка на прочность и разрыв всех несущих элементов;
• Это оптимальное основание для строительства промышленных зданий, где присутствуют локальные нагрузки на единицу площади фундамента;
• Простая технология монтажа;
• Экономия сил и времени на возведении фундамента.

Также нужно учитывать необходимость транспортировки отдельных стоек и колонн непосредственно от производителя, а, учитывая их размеры, иногда приходится продумывать специальные маршруты следования.

Монтаж стаканного фундамента

Монтаж сборных фундаментов колонн массой от 5 до 30 т обычно производится стреловыми кранами.

Учитывая ключевые особенности рассматриваемых фундаментов, монтаж проводится только под непосредственным наблюдением специалистов. Только они способны контролировать весь процесс установки опор и правильность их армирования. В процессе монтажа, железобетонные изделия проходят несколько этапов:

1. Подготовка поверхности. Ее тщательно выравнивают, т.к. смещение железобетонных балок в фундаментах стаканного типа крайне нежелательно;
2. Подготовка углублений. Выкапываются на конкретную глубину, затем выполняется их укрепление гравием, тщательно трамбуются;
3. Устройство железобетонного фундамента. На этом этапе также используется трамбовка грунта, а также происходит установка блоков.

Ключевая задача, которая стоит перед фундаментами стаканного типа – это обеспечение равномерного распределения нагрузок по всей поверхности почвы. Соответственно, использовать стаканные основания можно только на такой почве, которая способна выдержать большие нагрузки и не проседать со временем.

Обустройство гидроизоляции

Необходимо учесть, что фундаментное основание, изготовленное в виде стакана, заливается из бетонного раствора, который от воздействия влажной среды постепенно разрушается.

По этой причине необходимо в обязательном порядке устраивать гидроизоляционный слой по всей внешней поверхности. Разберемся, каким образом выполнить такую работу:

вся поверхность фундаментного основания тщательно очищается от грязи и мусора, неровности выравниваются тощим бетонным раствором;
после того, как поверхность затвердеет, ее обрабатывают битумом или иной смазкой с водоотталкивающим эффектом и несколько часов выжидают ее полного высыхания;
по битумному слою раскатывается рубероидный материал, места соединений полос промазываются разогретой смолой либо мастикой;
иногда рубероид укладывается несколькими слоями

Такая мера предосторожности выполняется, когда грунтовые воды находятся близко к поверхности земли.

Типы, основные параметры и размеры

1.1. Фундаменты подразделяют на типы:

1Ф – фундаменты под колонны с поперечным сечением размерами 300х300 мм;

2Ф – то же, под колонны с поперечным сечением размерами 400х400 мм.

1.2. Форма и размеры фундаментов, а также их показатели материалоемкости должны соответствовать указанным на чертеже и в таблице.

1 – монтажная петля

1.1, 1.2. (Измененная редакция, Изм. N 1).

1.3. Несущую способность фундаментов в зависимости от действующих усилий принимают по рабочим чертежам.

1.4. Фундаменты изготовляют с монтажными петлями.

Изготовление фундаментов без монтажных петель и применение для их подъема и монтажа захватных устройств допускается по согласованию между изготовителем, потребителем и проектной организацией – автором проекта.

1.5. Фундаменты следует обозначать марками в соответствии с требованиями ГОСТ 23009-78.

Марка фундаментов состоит из одной или двух буквенно-цифровых групп, разделенных тире.

Первая группа содержит обозначение типа фундамента, длину (ширину) подошвы и высоту фундамента в дециметрах (значение высоты округляют до целого числа).

Вторая группа содержит обозначение несущей способности фундамента, а для фундаментов, предназначенных для эксплуатации в агрессивной среде, дополнительно содержит показатель проницаемости бетона, обозначаемый буквой:

Н – нормальной проницаемости;

П – пониженной проницаемости.

Пример условного обозначения (марки) фундамента типа 1Ф с подошвой размерами 1800х1800 мм, высотой 750 мм, первой несущей способности, предназначенного для эксплуатации в неагрессивной среде:

1Ф18.8-1

То же, типа 2Ф с подошвой размерами 1500х1500 мм, высотой 900 мм, второй несущей способности, из бетона пониженной проницаемости:

2Ф15.9-2П.

(Измененная редакция, Изм. N 1).

Столбчатое основание под колонны

Для возведения основы под столпы используют:

• Бетон;
• Кирпич;
• Дерево;
• Блоки;
• Трубы.

Столбчатые фундаменты под железобетонные колонны применяются, когда возникает необходимость перенести нагрузку каждой отдельной конструкции на почву. Случаи, когда становится актуальным использование рассматриваемого вида основания:

• Возводимая конструкция оказывает незначительную нагрузку на фундамент. А этом случае нецелесообразно строить ленточный или монолитный фундаменты;
• Когда верхний слой почвы подвижен, а несущий находится на глубине от 3 метров. Использование даже свайного основания потребует значительных расходов.

Каждый раз при определении типа основания следует учитывать нагрузки, которые будут действовать на колонны. Когда предварительный расчет показывает значительное давление, то стоит подумать над обустройством фундамента. Возведение здания на почвах, не имеющих несущего слоя на поверхности, происходит путем установки основания из свай.

В этом случае ростверками или связующими элементами будут выступать нижние ступени. Через них нагрузки будут передаваться сваям. Стаканы устанавливаются на столбы и бетонируются.

Для строительства крупногабаритных размеров, необходим соответствующего размера столбчатый фундамент под колонну. В этом случае, элементы изготавливаются на заводе, что приводит к значительному удорожанию строительства: доставка, погрузочно-разгрузочные работы, монтаж, применение специализированной техники.

Фундаменты под колонны: виды оснований для железобетонных и металлических конструкций

Основой строительства любой капитальной постройки сегодня, независимо от того какое планируется его дальнейшее применение, является фундамент, тип и особенности которого зависят в первую очередь от типа грунтов на участке и той нагрузки, которая будет передаваться на него от остальных элементов здания.

Для устройства основания под такие специфические строительные элементы, как колонны в отличие от остальных видов конструкций применяются фундаменты, способные не только выдержать вес колон и остальных частей здания, но и обеспечить необходимую проектом заданную вертикаль.

Для выполнения этих задач в современных технологиях применяются два основных варианта устройства фундамента под колонные конструкции:

• монолитные основания;
• сборные фундаменты.

Виды фундаментов под колонны: слева — монолитный, справа — сборный

Оба варианта в основе своей имеют схожую конструкцию, выполненную из армированного железобетона. Такое исполнение позволяет надежно зафиксировать нижние точки опор в соответствующем положении. Отличие заключается в том, что каждый вид имеет свое направление применения:

• монолитные фундаменты более универсальны и могут использоваться как под железобетонные колонны, независимо от формы, так и под стальные или металлические;
• составные или сборные основания используются в основном под бетонные колонны.

Для обеспечения соединения колонн и фундаментов в одно целое, применяются два основных вида соединения:

• для железобетонных конструкций применяются метод вставки основания колонны в специально созданное углубление с последующей его фиксацией заливкой бетоном;
• для стальных элементов предусматривается соединения с помощью болтов. Такая конструкция, когда в фундаментном блоке заранее установлены болты под отверстия в основании колонны обеспечивает наиболее удобное соединение.

Технические особенности устройства такого основания

Такие фундаменты должны полностью соответствовать строительным нормам и ГОСТам. Их назначение – передача общей массы конструкции здания через железобетонные опоры на основание, а затем — воздействие на почву. Соответственно, все фундаменты можно условно разделить на следующие группы:

1. Основание под опоры с допустимым сечением до 300х300 мм;
2. Фундаменты под колонны с сечением 400х400 мм.

Существует и другие варианты железобетонных фундаментов, но их толщина, размеры и глубина погружения рассчитывается индивидуально. Также нужно учесть, что колонны используются при строительстве массивных промышленных зданий, при реставрации памятников архитектуры, а также зданий на плывунах и карстовых отложениях.

В некоторых случаях для определения типа и устройства конкретного фундамента для здания общего назначения приходится проводить расчеты каждой опоры индивидуально, так как такие основания в большинстве случаев между собой не соединяются армированием и бетонным раствором.

Монтаж ЖБ колонн.

Основные типы фундаментов под опоры в зависимости от назначения:

• Каркасные. Используются для строительства сооружений общего назначения;
• Бескаркасные – для небольших частных домов;
• Железобетонные и бетонные – для промышленных и частных зданий большой высотности, которые строятся с учетом перепадов высот по ярусам, а также при наличии в разрезе разных типов почвы;
• Бутовые основания под опоры. Используются при реставрационных работах, а также с целью обеспечить декоративную составляющую будущей конструкции.

Основные материалы, которые используются при устройстве основания:

1. Бетон;
2. Железобетон;
3. Бутобетон;
4. Бутовая кладка.

Понятно, что при выборе материала для основания строитель отталкивается от максимально допустимых нагрузок на подушку и назначения самого здания. Также существует несколько видов фундаментов под опоры: ленточный, столбчатый, свайный и сплошной монолит.

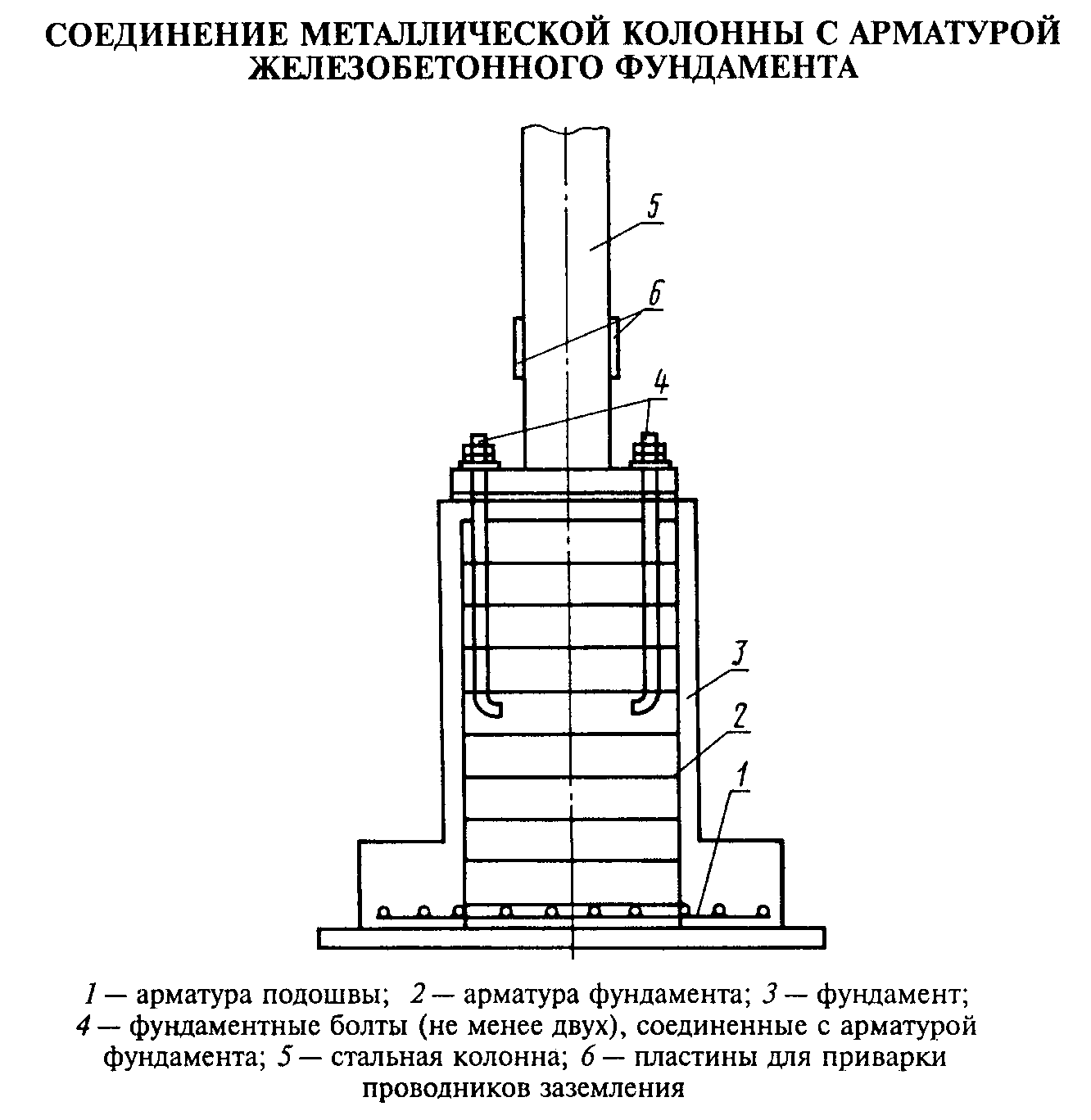

Соединение металлических колонн с арматурой железобетонного фундамента.

Стальные стойки при этом крепятся к основанию с помощью специальных болтов и анкеров, крепежи должны быть залиты бетоном. Такую конструкцию иногда можно встретить при строительстве каркасно-монолитных зданий, когда арматура есть в самой подошве, а также в зданиях общего назначения.

Нормативы изготовления

При изготовлении заводом должны соблюдаться ГОСТ 24476-80 для стандартных изделий.

ГОСТ 24022-80 применим для сельскохозяйственных одноэтажных зданий, где может понадобиться усиление конструкции.

Технические требования

Фундаменты изготавливают в стальных формах для обеспечения точной геометрии.

Марка бетона не может быть ниже, чем М200. Марку М300 применяют, если такое требование установлено проектом. Фактическая и отпускная прочность бетона при отгрузке не должна быть менее 70% от расчётной, а для зимнего периода не менее 90%.

Морозостойкость выбирают исходя из климатических условий района использования.

Армирование бетона проводят согласно чертежам, указанных в приложении к ГОСТ. Арматура применяется гладкая горячекатаная с классом металла не ниже А-I, либо периодического профиля из стали класса Ас-II. В регионах, где температура опускается ниже 40°С применяют только класс Ас-II c маркой стали 10-ГТ.

Толщина защитного слоя 50 мм с отклонением не более +10 мм и -5 мм. Защитный слой — это расстояние от внешней поверхности конструкции до ближайшей к ней арматуры в сетке.

Каждое место пересечения обязательно соединяют сваркой — скрутки вязальной проволокой не допускаются.

Отклонения размеров стаканов от чертежей не должно превышать 16 мм в горизонтальной и 10 мм в вертикальной плоскости.

Соединение колонны и фундамента

Бетонные колонны устанавливают в полость и укрепляют, выравнивая в вертикальной плоскости. Промежуток между столбом и стенками стакана заливают бетоном, марки не ниже М200.

Стальные колонны приваривают к выпущенной из стенок арматуре, свободные полости также заливают цементным раствором. Возможно крепление анкерными болтами.

Размеры

Стандартные геометрические размеры стаканов под колонны указаны в таблице, размещённой в ГОСТ. Критически важными являются размеры подошвы, которые могут быть от 1200х1200 до 2100х2100 мм. От площади зависит несущая способность всего фундамента.

В отдельных случаях ГОСТ допускает минимальный размер основания плиты 900х900 мм.

Области применения

Для частного домостроения и комплексного строительства многоуровневых домов выбирают монолитные либо ленточные основания. Сооружение стаканного фундамента в таком случае недопустимо. Его используют в следующих сферах:

1. Торговые помещения и другие одноуровневые строения с незначительной массой конструкции.
2. Здания инфраструктуры – подземные парковки, машинные отделения на электрических и тепловых станциях, помещения для складирования товаров.
3. Промышленные конструкции – мосты, переходы над железнодорожными рельсами.
4. Железобетонный фундамент стаканного типа УБ-1 имеет повышенную прочность и применяется для оснований опорных столбов СВ. Основание армируется каркасами из высококачественной стали с антикоррозийным покрытием. Арматура имеет предварительно напряженное состояние, используется класс А4 и A5, стержни в диаметре 14-22 мм.
5. Железобетонные 3-х лучевые фундаменты стаканного типа применяются для монтажа отдельно находящихся бетонных или железных опор контактных электросетей на участках железнодорожных развязок. Удерживают ЛЭП в вертикальном состоянии, не допускают опрокидывания при значительных механических нагрузках.

Как правило, столбчатый фундамент собой представляет конструкцию железобетонного основания стаканного типа. Отличие состоит в том, что чаще всего заказчиками этого вида основания являются госструктуры, муниципальные органы либо крупные заводы. Это требует полного соответствия конструкции с учетом технических норм и ГОСТ.

Для характеристик применяемого во время сооружения здания стройматериала, а также участков, на которых устанавливаются стаканные фундаменты, применяются специально созданные версии оснований определенной серии, которые утверждены и проверены государственными проектными организациями. В разных версиях указаны все требования, которым обязан соответствовать фундамент.

Это интересно: Различные строительные блоки своими руками: изучаем внимательно

Предварительные расчеты

Перед заливкой выполняют обязательные вычисления. Нужно правильно рассчитать будущую нагрузку от здания, с учетом облицовочной отделки, техники, мебели, людей.

По результатам вычислений находят предполагаемую массу, уровень давления на местную почву. Чем тяжелее конструкция, либо рыхлее грунт, тем глубже должен закладываться фундамент.

Плотность земли на участке важна. Перед строительством рекомендуется изучить грунт, собрать сведения об особенностях климата.

Плотная земля лучше воспринимает нагрузку от здания. Чем больше опорная площадь у фундамента, тем большую нагрузку основание сможет распределить без разрушений. Даже если грунтовая влага пролегает высоко, почва может промерзать несколько ниже, эти два параметра могут быть одинаковыми, но это не всегда так.

Засчитываются неровности ландшафта, разные вкрапления в общий состав почвы. Требуется сделать фундамент, чтобы возлагаемая масса перераспределялась равномерно.

Плюсы и минусы

Стаканная система имеет немало преимуществ:

1. Быстрота монтажа. Основой такого фундамента являются готовые бетонные плиты. С привлечением специальной тяжелой техники процесс возведения заметно ускоряется.
2. Минимальная нагрузка на грунт. Даже с учетом монтажа тяжелого бетона с армированным каркасом создается незначительное давление на почву. Это достигается за счет точечного расположения стаканов.
3. Незначительное поглощение влаги. Основание практически не контактирует с землей, поскольку стаканы располагаются на цельных плитах. Они играют роль барьера. Поэтому грунтовые воды не оказывают негативного влияния на систему.
4. Долговечность. При соблюдении технологии строительства срок службы такого основания может быть выше 100 лет.
5. Мобильность. С помощью крана можно переместить плиты на другое место.
6. Высокий уровень прочности. Благодаря равномерным нагрузкам, стаканный фундамент отлично выдерживает различные негативные влияния.

Имеются и недостатки:

1. Требуется аренда спецтехники. Плиты необходимо транспортировать, производить их монтаж. Один или несколько человек не смогут самостоятельно сдвинуть изделия, поскольку они обладают большими размерами и серьезной массой.
2. Высокая стоимость. Цена зависит от стоимости изготовления плит.

Нюансы при монтаже стаканного фундамента

Для увеличения прочности и общего усиления конструкции стаканы, колонны и плиты армируются, и арматура при монтаже дополнительно связывается между собой при помощи сварки. Кроме предварительного армирование, прутья арматуры закладываются в конструкцию и при монтаже колонн – при бетонировании колонн в дне стакана.

Клинья под колонны

Монтаж столбчатого стаканного основания имеет совершенно другую технологию, непохожую на процесс строительства ленточного типа фундамента, и сборная конструкция из готовых узлов – главное отличие. Единственная конструкция, которая собирается и заливается бетоном непосредственно на месте – опалубка для гнездообразующего стакана. Колонна опускается в опалубку и заливается бетоном, образуя прочное монолитное армированное соединение.

В промышленных сооружениях применяется не только сборная конструкция, но и монолитный стаканный фундамент столбчатого типа. Такая конструкция намного мощнее сборной, она тоже состоит из бетонных плит-ступеней и может выдержать повышенную нагрузку от большого веса объекта. Размеры ступеней рассчитываются, исходя из габаритов будущего строения. Расположение колонн привязывается к координатным осям согласно проекту. Монолитные фундаменты стаканного исполнения могут более равномерно распределять высокие нагрузки и давление на фундамент.

3-D схема стаканного основания

Один из основных элементов сборного стаканного фундамента – фундаментная балка. Этот элемент располагается на бетонных столбах, которые, в свою очередь, упираются в подколонники (стаканы). На этих балках будут возводиться несущие стены сооружения. Еще один вариант монтажа фундаментных балок – на колонных консолях. Прочное соединение стаканного основания с фундаментной балкой получается при сплошном бетонировании и качественном армировании конструкции.

Для придания необходимой прочности всей сборной конструкции применяется заливка бетоном всех узлов и элементов. Все составные части сборного стаканного фундамента выполнены из тяжелых бетонов марки не ниже М200В2, и армированы сеткой или стержнями. Сборка этого типа фундамента возможна только после полного набора прочности всеми элементами конструкции.

Работа по выполнению столбчатого фундамента

Схема разметки территории под фундамент.

Каждый конкретный вид столбчатого фундамента предполагает свои действия по выполнению работы. Необходимо рассмотреть их более детально.

Столбчатый фундамент из асбестовых труб.

Это самый простой и экономичный вид из всех имеющихся видов (причем не только столбчатых). Нужное количество столбов рассчитываются по принципу: столбы в каждом углу и через каждые два метра от них. Делать фундамент для деревянных построек с чердаком советуют из асбестоцементных труб диаметром в 200 мм. Если строение более тяжелое, то лучше применять трубы диаметром в 250 мм.

Выкапывают примерно 20 ям по 1-1,5 метра глубиной. Занятие не из легких, поэтому лучше использовать садовый бур. В диаметре яма должна быть больше трубы на 10 см.

В яму засыпается песок и трамбуется, он будет выполнять роль основы. По возможности лучше использовать просеянный морской песок. Его засыпают в яму по бокам примерно на 20-30 см, чтобы закрепить трубу. Когда трубы будут крепко держаться, нужно забить арматуру таким образом, чтобы она оказалась выше трубы.

Внутрь трубы и вокруг нее следует налить бетон. Наверх трубы устанавливают крепеж, чтобы осуществить в дальнейшем фиксацию основы с фундаментом. Установленные трубы нужно проверить уровнем, чтобы убедиться в ровности постройки. Готовый фундамент оставляется до полного схватывания примерно на 10 дней, в это время нельзя проводить никаких работ.

Столбчатый фундамент из кирпича.

Это более надежный вид столбчатого фундамента, ему под силу выдержать деревянный дом высотой в несколько этажей. Срок службы такого фундамента — не менее 50 лет. Принцип работы примерно такой же, как и в предыдущем варианте: нужно вырыть ямы под столбы. Кирпичная кладка столба должна состоять из 4 кирпичей в одном ряду. Дно также утрамбовывается песком, делается бетонная основа с применением арматурной сетки. Бетонная основа должна быть максимум 20 см, для ее высыхания требуется 2 дня, после этого выполняется кирпичная кладка. По ходу работы необходимо использовать уровень для контроля ровности созданных рядов и столбов. Готовые кирпичные столбы должны выстоять неделю, и после истечения этого срока можно переходить к их засыпанию и устройству основы дома.

Опорно-столбчатый фундамент.

Данный вид основания дома предполагает возведение столбов с монтированием на них опалубки, в центр которой заливается бетон. Опалубка снимается, когда бетон полностью высохнет. В итоге получается фундамент, схожий с ленточным видом.

Деревянный вид фундамента.

Столбы деревянного фундамента выполняются из дерева. Данный вариант не отличается высокой практичностью и используется достаточно редко.

https://youtube.com/watch?v=WP39XxDeDw4

Бетонный вид фундамента.

Столбы фундамента в данном случае делают из бетона. Для каждого столба необходимо сделать опалубку и залить в них бетон. Из-за нерациональности проведения работы данный вид также редко применяется на практике.

Выбор вида основы дома производят в отдельности для каждого частного случая, учитывая особенности строения, которое будет возводиться. Самыми широко и часто употребляемыми видами столбчатого фундамента являются основания с применением труб или кирпича. Данные виды фундамента возводятся достаточно просто и быстро.

На работу тратится примерно 1-2 недели, всю работу под силу выполнить самостоятельно.

Поэтапная инструкция монтажа фундамента стаканного типа

Приступать к строительству фундамента стаканного типа можно только после создания проекта, точно рассчитанного специалистами. В этом проекте должен учитываться вид нагрузки: при центральной используются опорные плиты квадратного сечения, при боковой – прямоугольного. Вид башмака и его сечение зависят от грунта и несущей способности фундамента.

Но независимо от размеров и вида, фундамент должен изготавливаться из бетона марки М200 с впитыванием влаги до 5% максимум от собственного объема (обозначается маркировкой В2). Для армирования используется арматура класса А2 или А3 для сварных конструкций.

Установка фундамента из готовых блоков

Первое, из чего начинается любое строительство – обеспечение подъездной дороги к объекту. Не стоит экономить на щебенке – вес каждого блока варьируется от 1,3 до 5,8 тонн, так что тяжело груженые фуры по грунтовке после дождей могут не проехать. Когда на стройку доставлен кран, экскаватор и все материалы, можно приступать к устройству фундамента:

1. Выкапываются котлованы под стаканные блоки согласно разработанному проекту. Сначала экскаватором, а потом выравниваются по нивелиру вручную лопатами.

На дно обязательно насыпается минимум 30 см песчано-гравийной подушки, которая должна быть больше будущей плиты основания на 30 см. Сначала – гравий, который трамбуется и выравнивается по уровню. Потом такой же толщины слой увлажненного песка. Если песок поливается со шланга, нужно быть предельно аккуратным, чтобы не намочить земляное дно. Если дно котлована и песчаная подушка не выровнены, не добиться равномерного распределения веса. Согласно проекту, размечается центральная точка для каждого котлована, по которой будет выверяться положение плиты основания и башмака. С помощью крана блоки переносятся к котловану, а два строителя на весу выравнивают их согласно разметке и после этого кран опускает блок.

Выбранным из котлованов грунтом производится обратная засыпка установленных стаканов.

После того, как все стаканы засыпаны, с помощью крана устанавливаются железобетонные колонны.

Фундаментная балка укладывается на стаканы между колоннами – для нее не нужно дополнительно заливать ленточный фундамент. А уже на эту балку будет ставиться бетонная стеновая панель.

Скорость установки готовых стаканов действительно впечатляет – за неделю можно поставить до 130 стаканов и сразу же приступать к возведению стен, не дожидаясь застывания фундамента, как это происходит при заливке.

Устройство монолитного фундамента

Несмотря на то, что стоимость готовых стаканных блоков не так и высока, практически всю денежную выгоду нивелирует сложная и дорогостоящая доставка многотонных башмаков. В некоторых случаях гораздо проще залить фундамент на месте, заказав несколько бетономешалок с готовой смесью. Самостоятельно замешивать бетон не стоит – добиться нужной марки не получится. Процесс устройства не очень отличается от установки готовых блоков:

1. Выкапываются котлованы, выравнивается дно, укладывается и трамбуется песчано-гравийная подушка.
2. Делается подбетонка – тонкий и ровный слой цементного раствора, который предотвратит потерю бетонного молочка.

На подбетонку устанавливается армирующий каркас для будущего стакана. Сваривать можно арматуру только с соответствующей маркировкой, если арматурные пруты не предназначены для сваривания, их связывают поволокой.

Вокруг армирования устанавливается опалубка, повторяющая форму стаканного блока. Если же планируется установка железных колонн, вместо пустой ниши внутри башмака делается монолитный стакан с вмурованными анкерами из высокопрочного металла.

Когда опалубка готова, можно приступать к заливке бетона. Не стоит забывать вибрировать бетон погружным вибратором до полного исчезновения пузырьков воздуха, поднимающихся из глубины. Если этого не делать, под весом стен и перекрытий основание может начать трескаться.

Снимается опалубка после того, как бетон затвердеет – ориентировочно на третий день после заливки. Остаточную прочность бетон набирает только через месяц, все это время фундамент нужно поливать и укрывать.

Только после того, как фундамент остаточно затвердеет, можно приступать к обратной засыпке и установке колонн.

Для понимания процесса, на видео показано, как заливается подобный тип фундамента:

Похожие записи:

Фундамент тисэ своими руками Как отремонтировать ванную комнату в хрущевке Как сделать ленточный фундамент под каркасный дом своими руками: пошаговая инструкция +видео Применение металлополимерных труб в системах тепло-водоснабжения, отопления загородного дома Инструкция по нанесению полимерного наливного пола Что такое фракция щебня
