Вентиляционные трубы на крыше дома: обустройство выхода вытяжного трубопровода через крышу

Вентиляция фальцевой кровли

Фальцевая крыша, как и все остальные виды кровель, нуждается в нормальной циркуляции воздуха в подкровельном пространстве. И это обеспечивают с помощью зазора между покрытием и теплоизоляционным слоем не менее 50 мм, для чего собирают обрешётку из бруса 50х40 или 50х50 мм. К тому же утеплитель для большей надёжности защищают пароизоляционной плёнкой.

Для вывода влаги из вентзазора на крыше монтируют выход вентиляции для фальцевой кровли на расстоянии от конька не более чем 0,6 м.

Уложенная по всем правилам и хорошо проветриваемая фальцевая кровля прослужит около 25 лет без капитального ремонта.

Плюсы и минусы

Основное предназначение вентиляционной системы – это обеспечение прохождения атмосферного воздуха, способствующего экстракции наружу нагретого из-под покрытия кровли. Выводимый воздух обеспечивает вентилирование чердака.

Аэраторы выпускаются различного диаметра и высоты. Подбирается их размер и количество в зависимости от площади крыши из гибкой черепицы.

Наличие под крышей проветриваемого пространства имеет следующие плюсы:

• стабильно прохладное и сухое состояние чердака;
• внешний воздух из чердачного помещения способен уходить естественно;
• несущие компоненты крыши, покрытия и слой теплоизоляции не подвержены воздействию высокой влажности;
• отсутствие условий для формирования плесени и гнили, предупреждение повреждения отделочных материалов кровли;
• снижение затрат на электрическую энергию.

Повышенная влажность этих слоев кровли провоцирует ряд отрицательных последствий, таких как:

• Вздутие покрытия кровли, возникающее в результате ее нагрева летом из-за расслоения битумно-полимерных материалов под влиянием высокой температуры.
• Повышение теплопроводности вызывает накопившаяся под гидроизоляционным материалом влага, ухудшающая теплотехнические свойства. Теоретически доказано, что при росте величины увлажнения на 1-2% происходит увеличение теплопроводящих свойств материала на 30-40%. Это приводит к повышению расходов на обогрев объекта. Наряду с потерями тепла, перенасыщение влагой слоев кровли способно привести к формированию плесени.

Установка вытяжки с отводом в вентиляционную шахту

Установку вытяжек в вентиляционную шахту нужно доверять только мастерам своего дела, так как это достаточно не простой процесс. Единственным недостатком во время монтажа могут быть дополнительные расходы из-за подготовительных работ

Важно никогда не забывать, что вытяжки должны соответствовать размерам плиты или даже быть больше

Также при их монтаже огромную роль играет воздуховод. Гофрированную трубу установить можно и самому, без надлежащих инструментов. Такая труба делается только круглой формы и единственным её недостатком является то, что из-за присутствия колец она может издавать шум во время работы.

Встраивается она обычно в выпрямленном виде. Так уменьшается шум, и такая установка защищает трубу от лишних загрязнений. Также существуют пластиковые трубы. Они устанавливаются при помощи колен и переходников. Мастера обычно устанавливают не больше трёх колен.

Если знать все главные моменты подключения вытяжной системы и иметь при этом наработанные навыки, то подключить её не составит труда. Обычно её монтируют на расстоянии от 80 см. от плиты, при условии, если она газовая. Если плита электрическая, то её устанавливают на расстоянии не более 70см. Она всегда должна соответствовать размерам кухни.

Очень важная деталь при установке вытяжки с отводом в вентиляционную шахту – это ориентировка на её мощность, и на её качество. А самой качественной считается вытяжка из нержавейки.

Установку такой вытяжки лучше доверить профессионалам, тогда вы получите качественное устройство по очищению комнаты от загрязненного воздуха во время приготовления любой пищи. Конечно же, никогда не стоит забывать о том, что кухонное помещение должны быть не только функциональным, но и красивым.

Для красивого дизайна в вытяжки встраивают подсветку. Более предпочтительные подсветки считаются со светодиодными лампами. Более дешёвые варианты оснащены кнопками, а дорогие сенсорными регуляторами.

Виды узлов: какой проход воздуховода выбрать?

Производители рекомендуют для различных типов кровли применять индивидуальные узлы прохода сквозь кровлю. Проконсультировавшись у продавцов специализированных магазинов, можно вместе с кровельным материалом приобрести необходимую конструкцию прохода.

Современные специализированные узлы прохода оснащены продвинутыми системами контроля потоков воздуха. Такое оборудование более точно соответствует нынешним требованиям комфорта. Установка таких систем требует больше навыков, нежели обычных устройств.

В обустройстве кровельного прохода без элемента заводского производства используются металлические или железобетонные стаканы, в которых закрепляют гильзу – отрезок трубы большего диаметра, чем вентиляционный выход

Прежде чем приобретать высокотехнологичный узел прохода, оцените целесообразность его приобретения. Если объемы помещений небольшие, лучше остановить выбор на обычных механических моделях.

Узел прохода — это труба с заглушкой. Но разные модели могут  отличаться  своими параметрами и видом.

Таблица разновидностей воздуховод на крышу дома:

Все модели имеют индивидуальную маркировку, с помощью которой легче разбираться в разновидностях оборудования. Это соединение букв и цифр соответствующих определенному экземпляру, к примеру УП1-03.

На плоских кровлях проход обустраивается с помощью юбки из гидроизоляционного ковра и установленного сверху герметичного колпака или подобного приспособления

Две цифры в конце, показывают размер конструкции. Они колеблются в пределах 01 — 10. Первая цифра указывает на конструктивные особенности продукта.

В этом случае, единица демонстрирует, что узел без клапана и кольца конденсата. Двойка указывает, что конденсатное кольцо отсутствует, но есть механический клапан. Наличие тройки указывает на модель с кольцом + механическим клапаном.

Монтаж вентканала на металлочерепичную крышу

На кровле частного дома с помощью маркера сделать разметку. В комплекте узла прохода вентиляции имеется шаблон, который можно использовать при разметке.

Конструкция проходного узла при выводе вентиляции на крышу

Необходимо сделать отверстие в кровельном покрытии, строго по маркированному контуру. Для этого можно применить любой инструмент – электроножницы по металлу, в случае с металлочерепицей – зубило, лобзик. Отверстие проделывается сквозь весь «кровельный пирог».

Кровля в месте монтажа очищается от металлических опилок, пыли. Далее еще один важный –этап обезжиривание. Выполняются отверстия для саморезов – диаметр должен совпадать с размерами крепежных элементов.

На изнаночную сторону резинки уплотнителя наносится силикон, затем ее монтируют к краям выхода воздуховода из кровли. Обычно лишнее количество герметика выходит из уплотнительной резинки при правильной фиксации.

Способы вентиляции чердака

Оптимальным вариантом естественной вентиляции для холодного чердака является устройство на карнизе продухов и отверстий. Они соединяются между собой каналами, по которым перемещается воздушный поток.

В доме с мансардой можно устроить дефлекторы, создающие принудительную механическую тягу. Эта мера позволит обеспечить нормальное функционирование системы при любых погодных условиях вне зависимости от сезона года.

Вентиляция чердака напрямую зависит от его особенностей:

• площади помещения;
• формы крыши;
• типа кровли;
• вида строительных материалов.

Например, если применяется ондулин или шифер, металлочерепица, то устраивается конек, являющийся классическим вариантом. При мягкой либо керамической кровле используется специальный вентиль.

Вентиляционное окно

Самым распространенным способом вентиляции, устраиваемой на чердаке частного дома, является установка окна. Кроме обеспечения движения воздуха, оно используется для проведения осмотра элементов вентиляционной системы и дымохода.

При двухскатной крыше окна размещаются на фронтоне с двух сторон для лучшего поступления холодных воздушных масс и отвода застоявшихся.

Общие правила установки:

• расположение окон на расстоянии не менее 1 м друг от друга;
• сохранение равного расстояния между окнами и карнизом, торцами дома, коньком;
• общая концепция внешнего вида дома должна сочетаться с дизайном окна.

Слуховые окна

Как правило, слуховые окна в качестве вентиляции на чердаке применяют в частных домах со средними по площади помещениями.

Их минимальный размер должен составлять 60 × 80 см, что позволяет предотвратить застой воздуха в помещении.

Деревянная рама крепится к стропилам при помощи стоек, после чего проводится обшивка кровли. Стеклопакет вставляется в нее в последнюю очередь.

На стыке крыши и слухового окна не должно быть щелей. Его нельзя размещать вблизи от конька и карниза кровли.

Слуховые окна изготавливают в виде прямоугольника, треугольника и полукруга. Окна устанавливаются на расстоянии друг от друга, равном одному метру и более.

Нижняя отметка должна находиться на высоте не более одного метра от уровня перекрытия, а верхняя – на отметке 1,9 м.

Вентиляционные продухи

Если нет возможности для установки слуховых окон, то вне зависимости от вида чердака применяется способ вентилирования посредством продухов, закрытых сеткой.

Они располагаются на крыше дома для обеспечения нормального обмена холодного и теплого воздуха.

Основные виды этих элементов:

1. щелевые – располагаются по обеим сторонам карнизов. Ширина щели должна быть равной 2 см;
2. точечные – представлены в виде отверстий, размер которых по ширине либо диаметру составляет не более 2,5 см;
3. коньковые отдушины – применяются на кровлях, сделанных из черепицы. Их ширина не должна превышать 5 см. Их устанавливают, отступив один ряд от конька дома.

Аэраторы

При устройстве вентиляции в холодном чердаке можно воспользоваться аэраторами. Приспособления изготавливаются в виде трубы, прикрытой шляпкой, или пластины с отверстиями.

Их установка проводится на скате крыши в районе конька. Именно в этом месте происходит интенсивное движение воздуха за счет разницы температур и атмосферного давления.

Аэраторы отлично справляются:

• с конденсатом, появляющимся при излишней влажности воздуха. Таким образом предотвращается появление сырости в чердачном помещении;
• с застоявшимся воздухом, не позволяя ему перегреваться;
• с наледью и сосульками, которые образуются в зимнее время года.

Это предотвращает преждевременный износ стропильной конструкции.

Выбор типа приспособления обуславливается видом кровли дома. Например, для битумного покрытия наилучшим вариантом является установка коньковых аэраторов. Для изготовления применяется пластик и оцинкованный металл, устойчивый к коррозии.

Преимущества утепления ↑

Согласно СниП утепление дает возможность создать в помещениях микроклимат, в котором люди могут комфортно жить и работать. При качественно выполненном утеплении:

• уменьшается теплообмен;
• предотвращается образование конденсата, вызывающего коррозию, образования плесени на поверхности конструкции;
• снижается риск возгорания;
• ослабляется вибрация и шум, которые возникают при работе системы воздухообмен;
• уменьшается теплопередача во внешнюю среду.

Толщина слоя теплоизоляции зависит от таких параметров как:

• наличия точки росы,
• формы, размеров воздухоотвода,
• теплопроводности утеплителя,
• температурного перепада между вентсистемой и помещением.

Оптимальным решением считается технический утеплитель, который имеет высокую паропроницаемость и низкую теплопроводность.

В системах с естественным воздухообменом, как и с принудительным для определенной категории зданий, наличие утепления обязательно.
Для кирпичных вентшахт, в отличие от металлических, проблема образования конденсата не стоит, поэтому вопрос теплоизоляции теряет свою актуальность.

Что же касается промышленных зданий, то шахты принудительного воздухообмена здесь выполняются из строительной стали, которая достаточно быстро нагревается. Так как через них проходит достаточно большой объем воздуха, то при охлаждении конструкция не успевает дойти до точки росы, то есть проблема конденсации водяного пара в этом случае не стоит. Единственная вероятность образования конденсата возникает при остановке вентилирующего оборудования, поэтому для подобных систем организовывают отвод конденсата, который может образоваться за этот период.

Как утеплить

Теплоизоляцию выполняют по двум методикам: внутреннее утепление и наружная.

Вторая сегодня считается наиболее экономичным и эффективным. Вопросы шумоизоляции и возгорания решаются в этом случае решаются намного проще. К примеру, шумоглушители устанавливают непосредственно в источник звука. Вероятность распространения огня практически сведена к минимуму. Еще одним ценным преимуществом такой технологии является возможность периодически проводить мероприятия, препятствующие образованию бактерий и микробов, которые приводят к расслоению теплоизоляционных материалов, а, значит, и к потере их эксплуатационных характеристик.

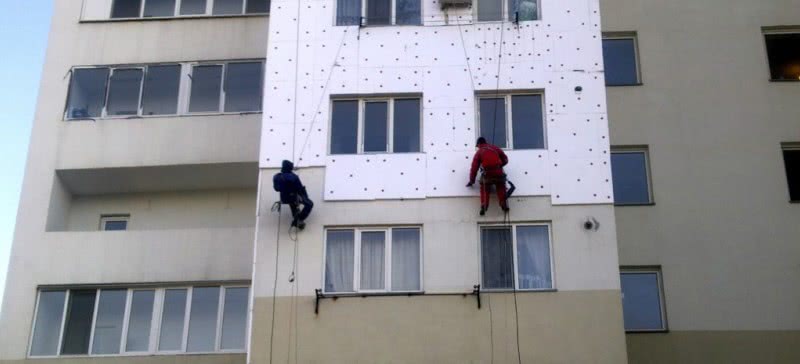

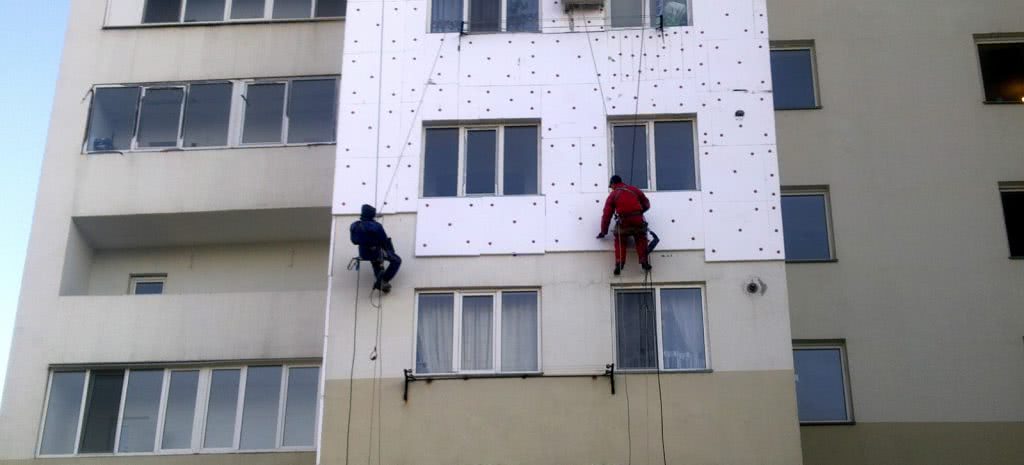

Для утепления вентканалов и шахт цилиндрической формы чаще всего используют гипсошлаковые или фасадные минераловатные плиты. Процесс устройства теплоизоляции, скажем, для минплит проводят в следующей последовательности:

• подготавливают поверхность, в частности, удаляют слабые участки основы, поверхность прогрунтовывают;
• минплиты укладывают на клей, из него выполняют также нашлепки и окантовку;
• дождавшись окончательного высыхания, устанавливают фасадные дюбели;
• укладывают укрепляющий слой, содержащий сетку из стеклоткани и клея;
• после полного подсыхания, поверхность огрунтовывают и покрывают декоративной штукатуркой.

2021 stylekrov.ru

Вентиляция снип частный дом

Преимущественно в собственном доме хозяева предусматривают сложный набор помещений, требующих особого подхода. Поэтому наиболее полезными оказываются рекомендованные справочные документы. Они освещают не только принципы создания микроклимата, но и содержат кратности объемов воздухообменов для большинства помещений.

Вентиляция частного дома может быть простой и сложной. Нередко с применением энергоэффективных решений, таких как теплоутилизаторы. Или комплексное объединение с системами отопления

Особое внимание уделяется соответствие по шуму

Нужно помнить, что законодательные базы могут претерпевать корректировку. Поэтому перед работой над системами воздухоснабжения любых объектов целесообразно сверить действительность документов в справочно-правовой системе.

5 Правила утепления

Внутренняя термоизоляция не только предотвращает появление конденсата, но и значительно улучшает аэродинамические характеристики системы в целом, делая ее функционирование более эффективным. Кроме того, конструкцию можно утеплить снаружи — это необходимо для повышения рабочих параметров вентиляционного канала. Внешняя теплоизоляция системы имеет ряд преимуществ:

1. 1. Уменьшает теплоотдачу, что положительно действует на уровень тяги.
2. 2. Снижает шум и вибрации, сопровождающие работу системы.
3. 3. Минимизирует риск появления плесени и наледи из-за чрезмерной влажности.
4. 4. Риск возгорания сводится к минимуму.

Выбирать термоизоляционные материалы необходимо, учитывая определенные факторы. Некоторые из них:

1. 1. Габариты вентиляционной шахты на кровле, ее строение.
2. 2. Показатели проводимости тепла используемых материалов.
3. 3. Присутствие точки росы.
4. 4. Температурные различия между внутренней основой и строением комплекса вентиляции.

Следует обратить внимание, что на кирпичных системах не образуется конденсат, поэтому проводить их термоизоляцию совсем необязательно. Для внешнего утепления зачастую используются плиты для фасада на основе гипсошлака и так далее. Процесс состоит из нескольких этапов:

Процесс состоит из нескольких этапов:

1. 1. Сначала проводится подготовка поверхности — очистка, демонтаж слабых участков. Затем ее обрабатывают грунтовкой.
2. 2. Для крепления плит используется специальная клеящая смесь. С ее помощью выполняется окантовка и монтаж нашлепка.
3. 3. Затем устанавливают фасадные дюбеля. Это делают после полного отвердевания клеящей смеси.
4. 4. Установка укрепляющей основы, сделанной из клея и материалов на основе стеклоткани.
5. 5. После высыхания клея поверхности обрабатываются грунтовкой. Затем осуществляется отделка штукатуркой.

https://youtube.com/watch?v=0HePKKezuaA

Когда приходится менять естественную систему на принудительную

Вентиляция в квартире в панельном доме при его заселении является естественной: свежий воздух попадает в помещение через форточку и дверные проемы, а выводится на улицу с помощью основной шахты. Исключением является вентиляция верхних этажей. И бывает так, что она не справляется с очищением воздуха. Тогда и устанавливаются дополнительные вентиляторы. Вентиляция в 9 этажном панельном доме на последнем этаже происходит с помощью индивидуальных шахт, без присоединения к основному каналу.

Современные здания «не дышат», а значит схему вентиляцию в конкретной квартире необходимо пересмотреть

Устройство вентсистемы в хрущёвках

Вентиляция в хрущевках устроена следующим образом: воздух циркулирует за счёт физических законов, по естественной схеме. В качестве приточки выступают окна и двери. Вытяжка осуществляется через специальные отверстия, закрытые пластиковой или стальной решеткой.

Схема движения воздушных масс выглядит так: холодный, чистый воздух с улицы поступает через приоткрытые окна и двери. Также происходит процесс инфильтрации – проветривание через естественные щели между оконной рамой и проёмом, дверью и косяком. За счёт более низкой температуры, а также разности давления воздух устремляется в сторону вентиляционных решёток, по пути вытесняя более тёплый отработанный, который удаляется через решетки.

Совмещенный санузел домов некоторых серий не был оборудован отдельной вентиляционной шахтой, поэтому для проветривания было предусмотрено небольшое окошко, расположенное в перегородке между санузлом и кухней.

Существует и другая схема движение воздуха: на два помещения, раздельный туалет и ванную, одна шахта. Межу комнатами в стене пробито небольшое 200×200 мм отверстие. Воздух из туалета под действием аэродинамических сил устремляется в ванную комнату, а оттуда удаляется через отверстие.

Схемы вентиляции

Варианты расположения вентшахт

В домах хрущёвской постройки применяется две схемы устройства вентиляционных шахт. Каждая относится к своему периоду капитальной застройки Советского Союза и имеет свои достоинства и недостатки:

1. Прямое удаление отработанных воздушных масс. Не подходит для проветривания 5 этажного жилого дома ввиду своей массивности. От каждой точки забора отходит свой вентиляционный канал, на крыше все собираются в один большой и поднимаются не меньше, чем на 2 000 мм над уровнем кровли. Это нормативное значение.
2. Вентшахта с каналами-спутниками является более «продвинутой» системой. Подходит для оборудования пятиэтажных и более высоких многоквартирных домов. Состоит из вентиляционных блоков, поставляемых на строительную площадку в собранном виде. Есть общая вентиляционная шахта, к ней через этаж подключаются каналы-спутники от каждой точки забора. Теоретически данная схема устройства отсекает возможность перетекания отработанного воздуха из одной квартиры в другую.

Устройство вентшахты с каналами-спутниками

В некоторых типовых проектах использовалась ещё одна дополнительная схема: вентиляционная решётка устанавливалась в пространстве между деревянным полом и плитами перекрытия. Естественная тяга проветривала деревянные доски настила, значительно увеличивая срок их службы.

Вентиляция кухни с газовой колонкой

Особенность некоторых серийных домов хрущёвской постройки – наличие газовой колонки для подогрева холодной воды. Это создаёт определённые проблемы, так как во время её работы выделяется большой объём угарного газа, крайне опасного для человека. По нормам для сгорания 1 м3 требуется в десять раз больше приточного воздуха.

Газовая колонка подключена к дымоходу (вентшахте), и может возникнуть обратная тяга. Когда приточка закрыта, а вытяжка интенсивно удаляет воздух, образуется зона пониженного давления, угарный газ от колонки меняет направления и начинает поступать в квартиру.

Правильная эксплуатация газовой колонки предусматривает выполнение ряда требований:

• Газовую колонку запрещается закрывать или декорировать.
• Минимальный зазор до кухонной мебели 100 мм.
• Окна на кухне, особенно пластиковые, должны круглогодично эксплуатироваться в режиме микропроветривания.
• Над межкомнатной дверью устраивается вентиляционной отверстие, минимальный размер которого 100×200 мм.

Вентиляция санузла

Здесь тоже существуют два способа. Первый – одинаков с системами проветривания сталинских, брежневских и современных многоквартирных домов: отдельная шахта с выходом на крышу, есть нюанс, когда на туалет и ванную она одна. Тогда между помещениями устроена отдушина. Второй – используется только в домах хрущёвской постройки: вентилирование за счет форточки между санузлом и кухней.

Нужно ли утеплять вентиляционный выход?

Вопрос о необходимости утепления вентиляции и в частности ее выхода на крышу достаточно часто задается самостоятельными застройщиками. Ответ на него однозначный: утепление должно быть обязательно!

Если не уделить утеплению должного внимания, то в морозы можно остаться без вентиляции

Выход вентиляции находится на улице и подвергается воздействию отрицательных температур, а ветер только ускоряет процесс охлаждения. Замерзнув, стенки вентиляционного канала начинают охлаждать проходящий по нему теплый воздух из помещения. В итоге значительно уменьшается сила тяги.

При этом создаются два отрицательных явления:

• Если теплый воздух из помещения идет вверх, стремясь выйти на улицу, то охладившись от стенок он вновь начинает опускаться вниз, создавая противотягу и завихрения, препятствуя нормальной работе вентиляции;
• Удаляемый из помещений теплый воздух содержит испарения от жизнедеятельности человека. Соприкасаясь с холодными стенками вентканала, эта влага превращается в росу и каплями начинает стекать по вентканалу обратно, создавая прекрасные условия для развития плесневых грибков.

В сильные холода сконденсировавшаяся влага не успевает стечь внутрь и замерзает на самом выходе. Отверстие вентиляционного выхода уменьшается и может полностью перемерзнуть.

Для исключения этих проблем вентиляционный выход должен быть достаточно утеплен. Самый простой способ – это применение вентиляционных выходов заводского изготовления. Производитель делает конструкцию двухстенной и закладывает в нее утеплитель.

Если выход устроен обычными вентиляционными пластиковыми или металлическими трубами, то их можно утеплить самостоятельно. Лучше всего для этих целей подходит трубчатый утеплитель из вспененного полиэтилена (применяется для утепления труб канализации, воды и отопления), рулонный изолон или подобный материал.

Он удобно наносится простым оборачиванием в несколько слоев и фиксируется армированным скотчем. Полиэтилен и изолон не боятся воды и солнечных лучей, а птицы и насекомые не проявляют к ним интерес.

Применять фольгированный утеплитель необязательно: он стоит значительно дороже, а эффект от металлического слоя вряд ли будет заметен. Главное выполнить достаточную толщину утеплителя, которую рекомендуется делать не менее 30 мм.

Закрепляя на трубе рулонный утеплитель хорошо проклеивайте все стыки скотчем. Теплоизоляция, выполненная в виде скорлупы для труб хорошо держится без дополнительных ухищрений

Также для утепления вентиляционного выхода подойдет минеральная вата. Однако поверх нее придется сделать защитный чехол из прочного материала (стеклохолст, оцинкованный или пластиковый лист и т.п.) для защиты от ветра, осадков и птиц. Наиболее удобна для таких целей минеральная вата в рулонах: она просто оборачивается вокруг трубы.

Кроме того, если обдумываете, как же лучше закрепить вентиляционную трубу на крыше и заодно ее сразу утеплить, отлично подойдут элементы сэндвич дымоходов. Они просты в монтаже и снабжены утеплителем, установленным в заводских условиях.

Используя такую трубу, вы избавите себя от проблем с нанесением теплоизоляции и защитой ее от внешних воздействий

Кроме того, дымоходы имеют стандартные проходные узлы, обеспечивающие герметичное соединение, а также стандартные дефлекторы и зонтики для защиты от осадков и ветра.

Еще одним плюсом применения дымоходов для изготовления вентиляционных выходов является возможность соединения их хомутами под растяжки для последующего надежного крепления. А срок службы труб дымохода из нержавеющей стали в роли вентканала практически не ограничен.

Требования к вентиляционным шахтам

Вентиляционные шахты занимают достаточно много места, поэтому устанавливают их в многоэтажных панельных домах. Реже в частных коттеджах двух или более этажей.

К устройству вентиляционных шахт в частных домах, общественных и промышленных зданиях предъявляют одинаковые требования:

1. полная герметичность.
2. обеспечение свободного прохождения объема воздуха, обозначенного проектом.
3. соответствие гигиеническим и санитарным нормам.
4. негорючесть.

Все швы между бетонными модулями заделываются цементным раствором. Стыки пластиковых или металлических труб делают на фланцах. Оформляется оголовок вентиляционной шахты колпаком.
