Как правильно сделать вытяжку в погребе - схема системы вентиляции своими руками

Регулировка системы в зимний период

Проникновение морозного воздуха в погреб приводит к снижению температуры ниже 0 градусов. Аналогичные значения негативно сказываются на сохранности свежих продуктов и консервации. Поддержание оптимальной температуры +2+6 градусов и недопущения ее снижения — важная задача, решить которую возможно с помощью вентиляции. Однако, если погреб перемерзает из-за недостаточной теплоизоляции, решить проблему путем ограничения поступающего воздуха не получится. Повысить температуру внутри погреба возможно за счет снижения интенсивности циркуляции. Для этого на вводе устанавливаются специальные заглушки, позволяющие регулировать потоки поступающего воздуха либо вовсе ограничить их.

Плюсы и минусы вентиляционных труб

Пластиковые трубы считаются самым популярным материалом, используемым для возведения естественных аэрационных конструкций. Их главное достоинство — относительно не высокая стоимость, что сокращает общие расходы на проект. Кроме того, к положительным сторонам пластика относится малый вес, высокая пластичность, гибкость и устойчивость к перепадам температур. Однако при очевидных плюсах имеют они и явные недостатки, связанные с низкой прочностью и неустойчивостью к механическим воздействиям.

Асбестоцементные трубы считаются не менее популярными среди строителей. Их прочность превосходит пластиковые изделия, что расширяет сферу применения материала. Помимо этого, его стоимость также достаточно экономична, что дает возможность получить эффективную модель за относительно небольшие деньги. Однако на этом достоинства асбестоцемента заканчиваются. К его отрицательным сторонам относится вес и громоздкость, отсутствие переходников, необходимость в дополнительном усилении крепежа и герметизации стыков.

Оцинковка — самый популярный материал для возведения вентиляционных систем из двух труб. Материал не подвержен коррозии, прочен, доступен, не деформируется, устойчив к термическому воздействию и имеет обширный ассортиментный ряд. Из оцинкованного металла создаются магистрали различной формы, длины и направленности, не беспокоясь об их герметичности и функциональности. Относительным недостатком материала считается стоимость, которая превышает остальные изделия, сказываясь на экономичности проекта.

Правила установки вентиляции погреба в доме

Вентиляцию можно организовать с помощью вентилятора

Приточная труба «входит» горизонтально в ту часть фундамента, которая расположена над уровнем грунта. Войдя в помещение, труба поворачивает на 90° вниз и входит непосредственно в погреб, не доходя до пола 0,2-0,5 м. Вентиляционная труба притока не должна иметь много изгибов и ее диаметр на всем протяжении воздуховода должен быть одинаков.
Вход в приток, расположенный невысоко от земли, зимой может быть засыпан снегом. Для недопущения этого, нужно постоянно очищать завалы (если таковые случатся). Также, его необходимо закрыть решеткой, через которую не смогут попадать грызуны, птицы.
Вытяжная вентиляция погреба в частном доме проходит внутри стены, вдоль кухни или в устроенный специальный канал.
Рационально устраивать помещение погреба под кухней, так вентканалы будут объединяться.
Если предполагается строить достаточно большое помещение, выполняющее назначение погреба, в нем можно устраивать принудительную вентиляцию. Для этого добавляют в схему вытяжной вентилятор, который не даст застаиваться спертому и затхлому воздуху.

Выбор труб

В последнее время используют в основном канализационные трубы ПВХ диаметром 110, 160, 200, 250 мм. Самая популярная, 160 мм имеет стенку 4 мм, класс жёсткости – SN4 (выдерживают 4 кН/м2), могут закапываться на глубину более 1 м. Длина 1, 2, 3 и 6 м.

Лёгкий монтаж, наличие всевозможных фитингов, которые обеспечивают полную герметичность соединения. Гладкая внутренняя поверхность, не ржавеет. Горюча, но в погребе это не опасно. Привлекательные цены. Единственный недостаток: хрупкость при температурах ниже – 15° C. Усиление утеплителем или монтажной пеной устраняет эту проблему.

Одна из самых надёжных труб – асбестовая. Но большой вес, сложность транспортировки, необходимость обрезки отодвинули эти воздуховоды на задний план.

Во времена отсутствие любых труб их изготавливали из обрезных досок. Для улучшения тяги внутреннюю поверхность проходили рубанком. Щели замазывались, труба окрашивалась. Часть, которая находилась в грунте, просмаливалась или оборачивалась рубероидом.

Если при расчёте диаметра труб одной недостаточно, дополнить рекомендуется увеличением их количества, но не более 2. При использовании канализационных это несложно.

Вот как это выглядит на видео:

https://youtube.com/watch?v=GmAClUu7TBA

Дефлектор

Верхний обрез вытяжки и притока обязательно защищаются от атмосферных осадков. Параллельно с приобретением труб нелишне это предусмотреть. Рациональное решение для вытяжки – вентиляционный дефлектор. Не только защищает от дождя. Усиливает естественную тягу, предотвращает обратную.

Это особенно актуально для местностей, где дуют сильные ветры, горных районов, при наличии рядом с погребом строений или деревьев, высота которых значительна.

Самый распространённый – дефлектор ЦАГИ.

Принцип работы: при ветре, дующем с любой стороны, на оголовке трубы создаётся разряжение. Оно и создаёт усиленное движение воздуха из вентилируемого помещения. Такое приспособление поможет и тогда, когда вентиляция недостаточна из-за неисправимых ошибок, допущенных при её первоначальном устройстве.

Вентиляция погреба с двумя трубами и система с одной трубой — освещаем тщательно

Опубликовано Артём в 03.04.2019 03.04.2019

Погреб должен иметь стеллажи и полки для хранения продуктов, заготовок, свежих овощей и фруктов, и оборудован системой вентиляции. Равномерный температурный режим внутри помещения обеспечит сохранность продуктов до следующего урожая. Правильная вентиляция погреба позволяет поддерживать в нем оптимальный режим для хранения овощей.

Это избавит его от сырости помещения и повышенной влажности, воспрепятствует появлению плесени. Использование основных правил устройства вентиляционных систем, можно будет сделать погреб сухим, не прибегая к помощи специалистов.

Расчет параметров воздуховодов

Располагая данными по воздушному объему вентиляции, переходим к определению характеристик воздуховодов. Необходим еще один параметр – скорость прокачки воздуха по вентканалу.

Чем быстрее прогоняется воздушный поток, тем менее объемные воздуховоды можно использовать. Но также возрастет шумность системы и сетевое сопротивление. Оптимально прокачивать воздух на скорости 3-4 м/с или меньшей.

Зная расчетное сечение воздуховодов, можно выбрать их фактическое сечение и форму по этой таблице. А также выяснить расход воздуха при определенных скоростях его подачи

Если интерьер подвала позволяет воспользоваться воздуховодами круглого сечения – выгоднее применить их. К тому же сеть вентканалов из круглых воздуховодов проще собирать, т.к. они гибкие.

Вот формула, позволяющая рассчитать площадь воздуховода по его сечению:

S_св=L•2,778/V

В которой:

S_св – расчетная площадь сечения вентиляционного канала (воздуховода), см2;
L – расход воздуха при прокачке по воздуховоду, м3/ч;
V – скорость, с которой по воздуховоду движется воздух, м/с;
2,778 – значение коэффициента, позволяющего согласовать неоднородные параметры в составе формулы (сантиметры и метры, секунды и часы).

Площадь сечения вентканала удобнее вычислять в см2. В иных единицах измерения этот параметр системы вентиляции труден к восприятию.

К каждому элементы вентиляционной системы воздушный поток лучше подводить на определенной скорости. Иначе возрастет сопротивление в системе вентиляции

Однако определение расчетной площади сечения вентканала не позволит корректно подобрать сечение воздуховодов, поскольку не учитывает их форму.

Вычислить требуемую площадь воздуховода по его сечению можно следующими формулами:

Для круглых воздуховодов:

S=3,14•D2/400

Для прямоугольных воздуховодов:

S=A•B /100

В этих формулах:

S – фактическая площадь сечения вентканала, см2;
D – диаметр округлого воздуховода, мм;
3,14 – значение числа π (пи);
A и B – высота и ширина воздуховода прямоугольного сечения, мм.

Если канал воздушной магистрали один, то фактическая площадь сечения рассчитывается только для него. Если же от главной магистрали будут выполнены ответвления, то данный параметр вычисляется для каждой «ветви» отдельно.

Как правильно сделать вентиляцию в погребе ‒ Подготовка подвала к постоянной эксплуатации

Устройство вентиляции в подвальном помещении, предназначенном для хранения продуктов, монтажными работами не заканчивается. Для обеспечения нормального микроклимата в погребе, его необходимо хорошо просушить, проверить эффективность работы системы и соблюдать определенные правила при дальнейшей эксплуатации.

Способы просушить новое помещение

Перед началом просушки погреба необходимо проверить эффективность работы смонтированной системы. Это связано с тем, что влага во время сушки должна удаляться и проще всего это сделать через вытяжную трубу. Для проверки сверните в рулон старую газету и подождите, пока она прогорит примерно на четверть.

После этого потушите ее таким образом, чтобы она продолжала тлеть. Если дым от газеты свободно удаляется через вытяжку, то система работает нормально, если нет, то нужно еще раз проверить правильность расчетов и высоту вывода трубного оголовка.

Просушку следует проводить в теплое время года, до закладки продуктов в погреб на хранение. Суть распространенных и доступных способов просушки заключается в повышении температуры воздуха внутри помещения, что спровоцирует усиленный воздухообмен и удаление испарившейся влаги через вытяжку.

Влагопоглощающие материалы

Возможен вариант, использования гигроскопичных веществ, типа негашеной извести, прокаленной поваренной соли или дорогих технических силикагелей, активно и эффективно поглощающих, различную влагу. Это очень продолжительные и затратные способы. Поэтому, правильно сделать вентиляцию в погребе своими руками, становится значительно дороже. Но, как показывает практика, использование влагопоглощающих материалов, заметно уменьшает количество влаги и хорошо стабилизирует оптимальный микроклимат, в подземном строение.

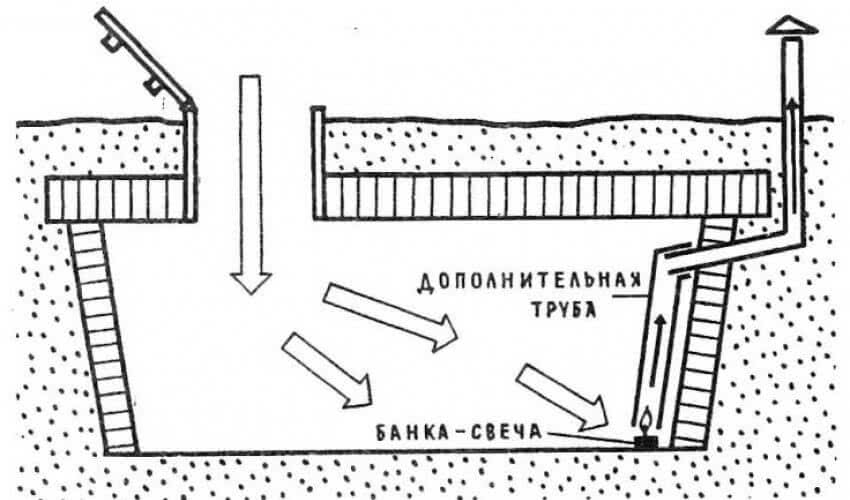

Пламя на входе в вытяжную трубу

Если зажечь большую свечу или простую спиртовку, а далее, поднести пламя к вытяжному отверстию, то воздух станет нагреваться и циркуляция ускориться. Поступающий с улицы сухой и теплый воздух, начнет заметно прогревать погреб. А значит, активно поглощать влагу и выводить на улицу. Однако, потребуется большое количество свечей и процесс нагрева воздуха, занимает несколько дней. Поэтому, такой способ нагрева, на много затратный и менее эффективный.

Свечи для просушки подвала

Использование источника тепла

Если установить источник тепла, прогреть помещение погреба, намного быстрее. Это может быть жаровня, печка-буржуйка, электронагреватель и да-же, обычная газовая горелка. Применение открытого огня, заставляет решать задачу, эффективного удаления продуктов горения: угарный газ и т.п. Поэтому, такой источник тепла, обычно опускают вниз на подвеске.

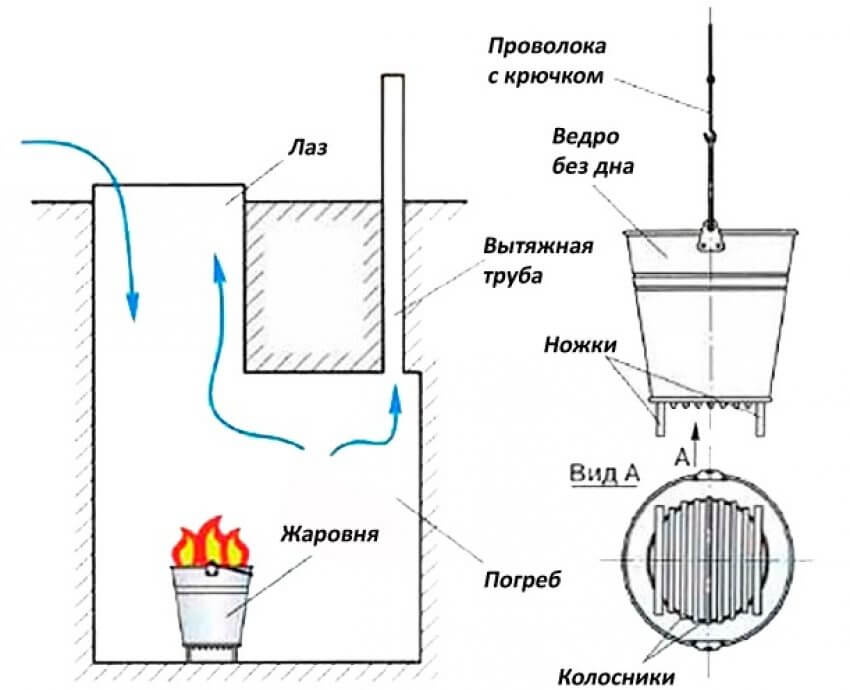

Сушка с помощью жаровни

Конечно, электронагреватели любой конструкции сравнительно безопасны. Такое преимущество связано, из-за отсутствия угарного газа. Но все-же, потребуют дополнительные финансовые траты ‒ оплата за электроэнергию. Поэтому, выбор оптимального и практичного способа прогрева подземного хранилища, остается только за вами.

Помимо, указанных выше мер, дополнительно, про эффективную борьбу с сыростью в подвале капитального строения, можно свободно прочитать, в информационной статье: «Как избавиться от сырости в подвале».

Естественная или принудительная вытяжка?

Чтобы разобраться с данным вопросом, нужно провести эксперимент с уже имеющейся естественной вентиляцией в погребе под домом. Для этого понадобится поднести тонкий лист бумаги к выходным отверстиям канала в подвале и определить, по колыханию листа, наличие движения воздушных масс.

Такой эксперимент подойдёт для подвальных помещений, площадью до 10 кв.м. Если же подвал свыше 10 кв.м., то, даже при наличии движения кислорода внутри помещения эффективность естественной вытяжки может быть под сомнением.

При относительно большом помещении, необходимо приобрести гигрометр. Этот прибор производит измерение влажности воздуха. Наличие термометра обязательно при любых размерах подвала.

Для выявления степени проветривания необходимо установить прибор, измеряющий влажность воздуха. Его следует устанавливать примерно на уровне 1,5 метра от пола.

При высоких показателях гигрометра (свыше 85-90%), необходимо обустройство принудительной схемы вентиляции в погребе.

Вытяжка в погребе с одной трубой

Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.

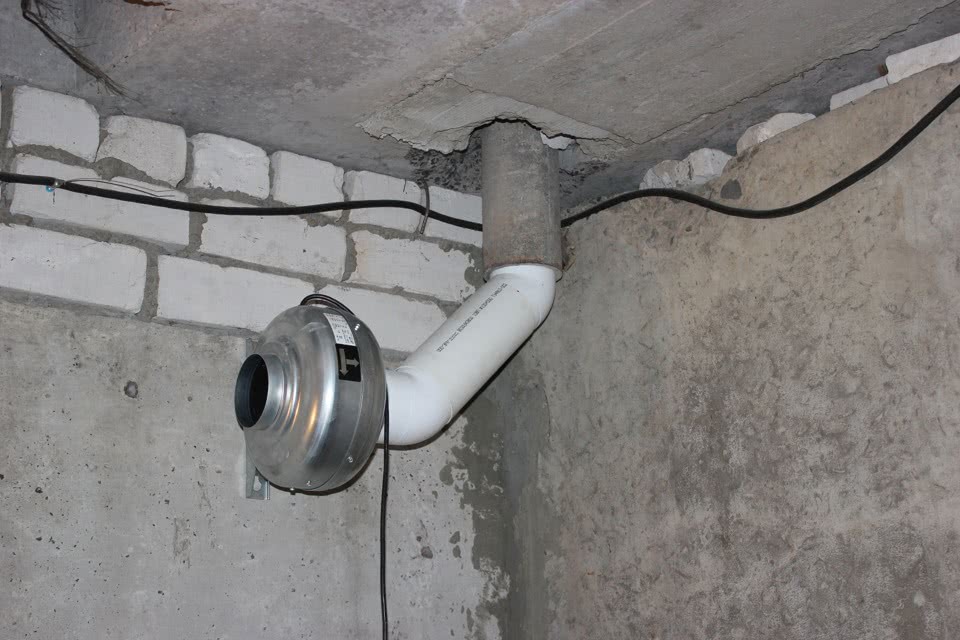

Вытяжка с вентилятором

Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения

Все предельно просто: установить вентилятор в вытяжной трубе.

Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора

Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования. Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега

В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.

Читайте еще: как сделать вентиляцию в гараже своими руками.

Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы. У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба. Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя. В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.

Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием. С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока. Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.

Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.

Загрузка …

Виды вентиляции погреба

Решая, как сделать вытяжку в погребе, следует определиться с ее типом. Вентиляции бывают:

естественными;
принудительными.

Следует подробнее рассмотреть преимущества и недостатки каждого вида системы.

Естественные вентиляции

Вентиляция погреба с двумя трубами без применения каких-либо вентиляторов или электрических систем считается естественной. Доступ свежего воздуха обеспечивается за счет разницы атмосферного давления на улице и в помещении.

Чтобы такая вентиляция была эффективной, важно правильно расположить обе трубы. Немаловажна и погода на улице. В теплое и безветренное время системы не идеально справляются со своими функциями

В такие периоды невозможно четко регулировать температурный режим в подвальном помещении

В теплое и безветренное время системы не идеально справляются со своими функциями. В такие периоды невозможно четко регулировать температурный режим в подвальном помещении.

К преимуществам можно отнести такие нюансы:

низкая себестоимость, так как затраты только на недорогостоящие материалы;
простой монтаж, нет необходимости приглашать специалистов;
возможность установить вентиляцию даже после постройки основного здания.

Немаловажно учесть, для каких целей проектируется подвал. Если там будут храниться только овощи, не требующие специальных условий, естественной вентиляции может быть вполне достаточно. Если там предполагается хранить продукты, требующие строго температурного режима и уровня влажности, лучше подойдет принудительная вентиляция погреба

Если там предполагается хранить продукты, требующие строго температурного режима и уровня влажности, лучше подойдет принудительная вентиляция погреба.

Принудительная вентиляция

Вентиляция погреба своими руками – цель осуществимая, даже в том случае, когда планируется установка принудительной системы. Для этого достаточно иметь базовые знания физики и электрики.

https://youtube.com/watch?v=Ld1E3ml2CVA

Вытяжка для погреба принудительного типа применяется чаще всего тогда, когда площадь подвального помещения более 40 квадратов. Этот способ вентилирования актуален и тогда, когда комнату планируется использовать не только для хранения продуктов, но, например, как бильярдную или спортзал.

Преимущества принудительной вентиляционной системы таковы:

оптимальная температура в погребе легко достигается в любое время года, независимо от погоды;
с помощью специального оборудования можно достичь не только замены воздуха свежим, но и его фильтрации;
можно регулировать степень вентиляции в зависимости от изменяющихся потребностей.

Принудительная вытяжка для погреба своими руками монтируется не так просто, как естественная. Кроме того, требуется приобрести специальное оборудование, поэтому себестоимость системы заметно повышается. Чтобы такая вентиляция работала, необходима точка электропитания, а, значит, придется проводить отдельную проводку и ставить розетку. Когда электричество отключают, вентиляция перестает функционировать. Расчет вентиляции погреба необходим, чтобы не ошибиться в выборе мощности приборов, обеспечивающих отток воздуха.

Зная, как правильно сделать вентиляцию в погребе, можно обойтись без помощи специалистов в этой сфере. Грамотно созданная система позволит долго хранить продукты в подвале, а нахождение человека в таком помещении будет безопасным.

Разновидности систем вентиляции

Всего известно два типа вентиляции для погреба в гараже:

Естественная вентиляция. В этом случае удаление влаги из объема погреба происходит за счет тепловой конвекции. То есть теплый воздух из верхней части погреба самопроизвольно поднимается вверх, а освобождающийся при этом объем заполняется более сухим воздухом с улицы.
Принудительная вентиляция, при которой обмен воздуха между улицей и погребом осуществляется с участием механических нагнетателей, т.е. вентиляторов. Такая схема обладает гораздо большей эффективностью, однако требует несколько больших финансовых вложений и наличия линии электроснабжения.

Обустройство естественной приточно-вытяжной вентиляции.

Подобная схема строится на использовании двух труб: приточной, через которую с улицы забирается свежий и более сухой воздух, и вытяжной, через которую влажный воздух погреба выводится наружу.

Оптимальными местами для размещения труб принято считать противоположные углы погреба. При такой конфигурации гораздо ниже вероятность образования зон с застоявшимся, а следовательно, более влажным воздухом.

Вытяжная труба может устанавливаться двумя способами:

сквозным, т.е. труба проходит сквозь пол гаража и далее выводится через потолок и крышу;
через стену погреба, когда нижняя часть вытяжной трубы (на рис. обозначенной цифрой 2) располагается горизонтально и далее поднимается вверх уже за пределами габаритов гаража.

При этом следует выбирать длину вытяжной трубы таким образом, чтобы после ее установки верхний срез оказался примерно в 0.5-1 м над наивысшей точной крыши гаража. Общая длина вытяжной трубы должен быть не менее 2.5-3 м, это необходимо для получения достаточной разницы температур, за счет которой и происходит естественное движение воздуха. На верхнюю часть трубы желательно установить дефлектор, что усилит интенсивность вентиляции за счет создания дополнительного разрежения, а также надежно убережет погреб от проникновения осадков и пыли.

Наиболее эффективным дефлектором является тот, у которого наружный диаметр вдвое превышает диаметр трубы. Нижний срез корпуса дефлектора должен располагаться на несколько сантиметров ниже среза вентиляционной трубы. При желании простейший дефлектор в виде жестяного или пластикового конуса можно изготовить самостоятельно. Нижний срез вытяжной трубы располагается как можно выше под потолком погреба.

Приточная труба устанавливается таким образом, чтобы от ее нижнего среза до уровня пола оставалось около полуметра. Приблизительно такое же расстояние должно быть между ее верхним срезом и уровнем земли. Кроме того, верхний срез обязательно следует снабдить защитной решеткой, которая предотвратит проникновение в погреб кошек, мышей, крыс и прочих незваных гостей. Вместо решетки можно использовать металлическую сетку со средними или мелкими ячейками.

Как вытяжные, так и притяжные трубы должны снабжаться заслонками. Особых требований к конструкции заслонок не предъявляется, но в любом случае они должны быть способны полностью перекрыть поступление и отвод воздуха из объема погреба. Перекрывать заслонки необходимо в случае наступления сильных морозов.

Принудительная вентиляция погреба

Между конструкциями естественной и принудительной вентиляции погреба в гараже не существует принципиальных различий. Единственная особенность последней — это наличие электрического вентилятора для вытяжки.

При создании принудительной вентиляции следует учитывать правила электротехнической безопасности. В любом погребе из-за разности температур стен и воздуха неизбежно будет образовываться конденсат, ради удаления которого как раз и создается система вентиляции. И этот конденсат может стать причиной быстрого выхода из строя проводки и электровентилятора. Поэтому во избежание риска поражения электрическим током все электрооборудование должно иметь надежную гидроизоляцию и техническую возможность работы в условиях повышенной влажности.

В целом, потратив немного времени и сил на обустройство эффективной вентиляции, можно получить удобное место хранения для консервации и овощей, в котором будет круглогодично поддерживаться оптимальный температурный режим.

Видео — вентиляция погреба

https://youtube.com/watch?v=CZnDwRYCqmw

Устранение недостатков

В том случае, когда обнаружено, что свои функции вентиляция не выполняет должным образом, можно постараться исправить ситуацию.

Регулировать задвижки для увеличения поступления свежего воздуха.
Удлинить вытяжную трубу для усиления процесса тяги.
При тщетности выполнения этих действий следует обустроить комбинированную вентиляцию. Для этого необходимо в конструкцию для вытяжки вмонтировать вентиляционный прибор, мощностью до 100 Вт. За счёт усиления процесса вытяжки воздуха плотность его уменьшится, и новые потоки начнут прибывать более эффективно.

Самым продвинутым вариантом обустройства принудительной системы вытяжки подвала в цокольном помещении дома – это механизированный способ. При такой системе движение воздушных потоков в подвале контролирует моноблок. Система сама способна контролировать потоки воздуха, корректировать их степень поступления. Это наилучший вариант современной вентиляционной системы, которая способна обеспечить оптимальный микроклимат в подвале на долгие годы. Единственным недостатком является высокая цена.
