Область применения устройства

Ротационная турбина хорошо себя зарекомендовала в помещениях и на объектах, на которых необходим повышенный воздухообмен.

Ее применяют:

В жилых частных и многоквартирных домах. Нужно помнить, что к работе вентиляционных шахт многоэтажных жилых домов предъявляются особые требования. Устройство помогает справиться с проблемой недостаточной вентиляции помещений, чердачного пространства, полностью устраняет явление обратной тяги.
На животноводческих фермах и в сельскохозяйственных зданиях — в конюшнях, птичниках, зернохранилищах, на сеновалах и т. д. Помогает выводить газы и испарения, которые образуются во время содержания животных, поддерживает оптимальную влажность.
На перерабатывающих предприятиях. Энергонезависимая вентиляционная система позволяет сэкономить средства на энергоносителях. Исключением являются объекты, деятельность которых связана с опасными для здоровья человека веществами.
В общественных местах — спортивных комплексах, бассейнах, торговых центрах и кинотеатрах.

Кроме помещений, турбину используют для вентиляции подкровельного пространства.

Если мощности одной установки оказывается недостаточно, то на основании проведенных расчетов проводят монтаж установки с несколькими турбодефлекторами для вентиляции

Разновидности дефлекторов и принцип их работы

Прежде чем решить, какой дефлектор делать, и стоит ли этим заниматься в принципе, можно ознакомиться с ним со всех точек зрения. Дефлекторы можно охарактеризовать следующим образом:

характеристика конструкции такова, что способна обеспечить защиту трубы от дождя, снега, пыли и грязи, при этом увеличивая тягу;
к недостаткам такого сооружения можно причислить то, что во время дуновения ветра снизу, поток будет попадать под козырек дефлектора, чем вызовет препятствие для того, чтобы воздух из трубы выходил в окружающую среду;
чтобы избежать какой-либо нестабильности или помех в работе этого устройства, лучше прибегнуть к конструированию дефлектора, содержащего два конуса. Это следует учитывать еще на этапе чертежных работ.

Разновидности дефлекторов, которые различают их конструкции:

Григоровича.
Волпер круглый.
ЦАГИ.
открытый Астато.
звезда Шенард.
Н-образного типа.

Принцип, по которому работает дефлектор, можно описать в такой системе:

Верхний цилиндр является в такой конструкции препятствием для выхода воздуха. Понимающиеся потоки, ударяясь об колпак дефлектора, выталкиваются наружу. Происходит это за счет подхватывания их частью воздуха, которая поднимается следом.
Сила тяги увеличивается благодаря тому, что скорость движения дыма по трубе становиться больше.
Верхний цилиндр имеет определенное количество зазоров, с помощью которых оттягивается дым. Это обеспечивает стабильность отопительного прибора, потому как с такой конструкцией порывы и направление ветра не играю роли.

Заключение

Приспособление дефлектора является очень полезным и даже незаменимым, особенно тем, чье постоянное место жительства – загородный дом. Без отопления, которое работает надежно и стабильно, комфорта в доме добиться тяжело. Дефлектор, сделанный самостоятельно не только обеспечит лучшую тягу в дымоходе, но и защитит его от нежелательных воздействий. Кто не хочет прибегать к изготовлению такого устройства, может приобрести его в любом строительном магазине.

Типы дефлекторов и их назначение

Существует несколько типов дефлекторов, в основе которых лежит один и тот же принцип превращения силы ветра в направленный воздушный поток, усиливающий тягу.

На практике используются пять основных видов дефлекторов:

ЦАГИ – разработка Центрального аэрогидродинамического института. Один из распространенных типов устройств, состоящий из металлической трубы, внутри которой расположен экранирующий цилиндр и защитный зонт конической формы. Конструкция препятствует т.н. эффекту запирания тяги из-за сильной ветровой нагрузки, а также защищает дымоход от засорения и попадания атмосферной влаги.
Вольперт – практически не отличается от дефлектора ЦАГИ, но имеет небольшое конструктивное отличие: козырек для защиты от засорения расположен над диффузором, а не внутри него.
Дефлектор Григоровича – наиболее популярный тип устройства, представляющий собой усеченный конус, расширяющийся в нижней части. Вверху на дефлекторе находится защитный колпак, установленный на монтажных шпильках.
Н-образный дефлектор – более сложная конструкция, состоящая из горизонтально расположенной металлической трубы, в которую вертикально врезаны несколько патрубков. Горизонтальная и вертикальные части труб образуют конструкцию в форме буквы «Н». Такой дефлектор считается очень эффективным по части усиления тяги и защиты дымохода от влаги и мусора.
Тарельчатое устройство – представляет собой усеченный цилиндрический колпак, близкий по форме к тарелке. К ней на монтажных шпильках крепится верхний козырек, защищающий трубу от осадков и создающий направленный воздушный поток.

Рекомендуем ознакомиться: Достоинства и недостатки водосточной трубы из оцинкованной стали

Описанные выше типы дефлекторов относятся к статическим конструкциям. Кроме них, существуют два типа подвижных аэродинамических приспособлений для дымоходов.

Вращающийся дефлектор представляет собой круглую конструкцию с лопастями, расположенными в одном направлении. Сферическая мини-турбина хорошо защищает дымоход и создает сильную тягу, но при безветрии ее эффективность практически нулевая.
Флюгерный – принцип конструкции понятен из названия. Дефлектор состоит из последовательно соединенных между собой металлических козырьков, зафиксированных на специальной флюгарке, обеспечивающей вращение. Козырьки защищают дымоход или вентузел от осадков и загрязнений, но также нуждаются в постоянном движении воздушных масс.

Независимо от конструкции, все типы дефлекторов работают на усиление тяги в дымоходе и защиту его от осадков и посторонних частиц из внешней среды. Разница между ними обусловлена устройством, которое соответствует различным особенностям эксплуатации.

Это могут быть погодные и климатические условия на местности, наличие естественных или рукотворных преград для ветра (деревьев, домов), а также форма крыши и устройство дымохода.

Достоинства и недостатки

Несмотря на простоту изготовления устройства к его неоспоримым достоинствам следует отнести: защиту системы от проникновения атмосферных осадков (дождя, снега, тумана), загрязнения.

Как и у любой конструкции у такого дефлектора существуют свои недостатки, которые состоят в: неидеальной конструкции и возможности воздействия на отток газов из трубы внешними факторами. Для снижения окружающего воздействия на конструкцию были разработаны двухконусные дефлекторы, конусы которых соединены между собой основаниями.

Сегодня в специализированных магазинах можно купить дефлекторы не только из металла, но также из пластика. Основными отличиями между ними будут цена, внешний вид, срок службы, место возможного применения.

Дефлекторы вентиляционные монтируются в вытяжные шахты вентиляционных систем. Специалистами принята нумерация дефлекторов вентиляционных, начиная с 3, заканчивая 10. Порядковый номер показывает диаметр шахты, где за единицу измерения взят дециметр. Принятый номер соответствует количеству воздушного потока, который удаляется из системы. Места присоединения дефлекторов вентиляционных имеют нормируемые размеры, установленные СНиП 41012003. Дефлекторы вентиляционные устанавливаются на поверхности, превышающей уровень конька на крыше на определенное расстояние — 1,52 м.

Дефлектор вентиляционный имеет следующие основные характеристики:

Место установки дефлекторов вентиляционных — вентиляционные шахты, где побуждение может быть естественным и механическим. Монтаж устройства производиться в стояках и вертикальных каналах.

Функциональное назначение — защита вентиляционной системы, вентиляционного оборудования от влияния и взаимодействия с атмосферными осадками.

Выбирается дефлектор вентиляционный в соответствии с принятыми проектом наружными размерами, которые имеет горловина шахты. Данные размеры соответствуют нормам СНиП 41012003. дефлектор вентиляционный удовлетворяет все требования ТУ 36233780. Допускается использование бандажного (круглые шахты) и реечного (прямоугольные шахты) соединений вместо фланцевого соединения.

Данное аэродинамическое устройство имеет расчетные размеры и формы. Использование всех преимуществ грибовидной формы и эффекта падения давления, когда воздух обтекает препятствие (речь идет об аэродинамическом дросселировании), позволяет многократно усиливать тягу естественной вытяжки. На сегодняшний день существует множество моделей дефлектора вентиляционного.

Дефлекторы ЦАГИ

Дефлектор ЦАГИ монтируется в вытяжные шахты. Дефлектор ЦАГИ позволяет создать естественную тягу, используя при этом тепловой и ветровой напоры. С потоками ветра в цилиндре дефлектора создается зона с пониженным давлением, содействующая функционированию вытяжной системы. Для максимального эффекта дефлекторы ЦАГИ должны устанавливаться выше уровня крыши (1,5-2 м).

Дефлекторы ЦАГИ, имеющие круглые и прямоугольные сечения, транспортируют как воздушные потоки, так и химически неагрессивные среды, температура которых не превышает 800 градусов Цельсия. Согласно условиям эксплуатации относительная влажность не превышает 60%.

Технология производства дефлекторов ЦАГИ находится в полном соответствии с принятыми стандартами: климатическое исполнение 0, категория размещения I (ГОСТ 15150 — 69).

Крышный дефлектор

Крышный дефлектор — составная часть вентиляционной системы с естественной вытяжкой. Основное функциональное назначение крышного дефлектора — удалять вытяжной воздух. Установка данного вытяжного устройства проводится на крыше, в месте выхода воздуховода. С целью обеспечения минимального расхода воздушного потока, используется внешнее воздействие потоков ветра, которые позволяют создать зону с пониженным давлением.

Согласно требованиям к конструкции для изготовления крышного дефлектора листовую холоднокатаную сталь, изготовленную по ГОСТ 19904-90, и листовую, рулонную сталь, изготовленную по ГОСТ 14918, ГОСТ 16523. В ходе установки вентиляционного оборудования корпус не должен быть поврежден.

Согласно техническим требованиям вентиляционное устройство должно удовлетворять требования СНиП 2.04.05-91, а также СНиП 3.05.01-85, ВСН 353-86.

Поставка крышных дефлекторов может производиться в собранном и разобранном виде.

Что представляет собой дефлектор

Сегодня цилиндрический, конусообразный или округлый корпус дефлектора можно увидеть на крышах частных домов. По сути, дефлектор представляет собой аэродинамическую насадку, предназначенную для создания дополнительного разряжения на срезе вентиляционной трубы. В результате увеличивается перепад давления над трубой и внутри помещения, увеличивается тяга и производительность вентиляционной системы.

Конструктивно любой дефлектор состоит из трех узлов:

Корпуса с креплением, обеспечивающим надежную и прочную установку на срезе вентиляционной трубы;
Системы захвата воздушного потока, состоящей из нескольких неподвижных аэродинамических профилей или вращающегося элемента, как в случае турбинных дефлекторов;
Колпака или защитной крышки, закрывающей срез трубы от проникновения дождя, снега, любопытных птиц, насекомых, мышей и прочей живности.

Для работы вентиляционному дефлектору необходимо одно условие — постоянный, стабильный горизонтальный поток ветра, желательно одного направления. В условиях постоянного потока воздуха дефлекторная насадка позволяет уменьшить высоту вентиляционной трубы на крыше почти вдвое. В безветрие дефлектор практически не работает.

Усиление тяги благодаря сжатию дополнительного потока воздуха также используется в дымоходах и продувках, когда из помещения или камеры сгорания необходимо быстро удалить продукты сгорания, дым, гарь, копоть. Дефлектор помогает резко интенсифицировать горение. Например, в эпоху паровозов использовался импровизированный бустер: чтобы резко увеличить мощность паровой машины, пара из котла выбрасывалась через дымовую трубу наружу, что увеличивало интенсивность горения и мощность двигателя чуть ли не на 70%.

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
на пологой кровле устье трубы полагается размещать выше ограждений;
на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
корпус устройства должен хорошо обдуваться независимо от направления ветра;
вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

электрическая дрель;
рожковые ключи;
резьбовые шпильки;
гайки;
хомуты;
две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Можно ли устанавливать на дымоход

Установкой дефлектора незадачливые домовладельцы пытаются решить проблему недостатка тяги. Такое случается, когда дымоходная труба сделана неправильно — оголовок попал в зону ветрового подпора крыши, поднят на малую высоту либо сосед построил рядом высокое здание.

Лучший решение при недостаточной тяге — поднять дымоотвод на нужную высоту. Почему на оголовок нежелательно нахлобучивать различные насадки:

Запрещается ставить зонты и прочие вытяжные устройства на трубы, отводящие продукты горения газовых котлов. Это требования правил безопасности.
Печки и твердотопливные котлы при горении выделяют сажу, оседающую на внутренних поверхностях дымоходов и колпаков. Дефлектор придется чистить, особенно крутящийся.
Внизу правильно построенного дымового канала предусмотрен карман для сбора конденсата и лишней влаги. Закрывать трубу от осадков бессмысленно, достаточно прикрепить на конце сопло, защищающее утеплитель сэндвича.

Оголовки печных газоходов допускается оснащать зонтиками, но турбодефлектор там точно не нужен. Тема монтажа колпаков на дымоотводные каналы подробно раскрыта в отдельном материале.

Конструкция и принцип работы дефлектора вентиляционной трубы

Устройство и принцип работы дефлекторного усилителя основаны на хорошо известном физическом явлении падения статического давления в потоке воздуха или воды. Упрощенное устройство и схема работы дефлектора приведены на чертеже и рисунке.

Основу конструкции составляет упрощенный аэродинамический профиль, как правило, это два вертикально расположенных конуса или гребня, направленных вершинами друг к другу. Поток воздуха, обтекая конусообразный или шаровидный профиль, сжимается и ускоряется под действием динамического напора, как минимум в два раза.

В результате давление воздуха на срезе вентиляционной трубы падает, что и обеспечивает увеличение производительности вентиляции. Конструкцию нельзя назвать абсолютно бесшумной. При проектировании размеров и характеристик дефлектора разработчики используют средние значения горизонтальных потоков воздуха. На практике скорость ветра может превышать 15 — 20 м/с, что приводит к возникновению воздушных колебаний в виде гула и высокочастотного свиста. Чтобы избежать зашумления дефлектора, наиболее современные модели изготавливаются в виде многочисленных секторов и спрямляющих решеток.

Дефлектор не стоит путать с вытяжным электровентилятором, устанавливаемым на срезе вентиляционной трубы, несмотря на то, что предназначение у обоих приборов одинаковое, конструкция, надежность, эффективность и принцип работы у них разные. При желании можно сделать простейший дефлектор вентиляционный своими руками по чертежам, приведенным ниже.

Особенности монтажа турбодефлектора для вентиляции

В работе любой вентсистемы важно обеспечить не только приток свежего воздуха, но и удаление отработанного. В некоторых случаях вентиляционная шахта не справляется со своей задачей, и ей нужно «помогать». Электрические вытяжки — не единственное решение в такой ситуации

Еще один вариант — установка турбодефлектора

Электрические вытяжки — не единственное решение в такой ситуации. Еще один вариант — установка турбодефлектора.

Устройство и принцип работы турбодефлектора

Конструктивно изделие состоит из 2 частей:

Турбинная головка — круглая подвижная часть, состоящая из большого количества тонких согнутых пластин, «собранных» с небольшими зазорами между собой. Материал пластин — металл (обычно это оцинкованная сталь или алюминий), толщиной до 1 мм. Головка закреплена сверху опорной части, на подшипниках.
Опорная часть — нужна для крепления к выходу вентшахты. Может иметь прямоугольную, квадратную или круглую форму сечения. Насадка (переход) для монтажа может иметь разные размеры — от небольших (около 10 см) до крупных (более 50 см).

Турбодефлектор, установленный сверху вентшахты, находится на открытом месте и обдувается ветром.

Воздушный поток, попадающий на лопасти (пластины), приводит их в движение — головка начинает вращаться.

Для вращения достаточно даже легкого ветра скоростью в 0.5 м/с. Турбина вращается только в одну сторону.

За счет вращения пластин в вентканале повышается тяга и улучшается работа естественной вентиляции: воздух удаляется из помещений более эффективно.

Где полезно применять?

Турбодефлектор может использоваться для вентиляции самых различных построек:

частные дома — от жилых коттеджей и до летних дачных домиков;
одноэтажные хозяйственные и нежилые постройки: сараи, гаражи, амбары, бани, сельскохозяйственные здания (птичники, хлева);
промышленные предприятия — независимо от того, что именно они выпускают;
многоквартирные жилые дома;
общественные здания;
спортивные комплексы;
офисные и торговые центры;
склады.

Также изделия могут использоваться для вентиляции подкровельного пространства.

Турбодефлектор может ставиться на трубы таких типов:

вытяжные каналы — как отдельные (к примеру, только из гаража), так и «общие» (вентиляционная шахта многоквартирного дома);
дымоходы — каминов, котлов, печей.

Схема устройства и принцип работы дефлектора

Для получения точного представления о том, что такое дефлектор и как он функционирует, разберем типовую схему его устройства.

Главные части вентиляционной насадки:

Диффузор – основание в виде усеченного конуса. Нижняя часть цилиндрической колбы насаживается на верхушку вентканала, выведенного через крышу. Именно в диффузоре происходит замедление воздушного потока и повышение давления.
Зонт – верхний защитный колпак, прикрепленный к диффузору стойками. Элемент предотвращает попадание мусора в вентканал.
Корпус – кольцо или обечайка. Видимая деталь дефлектора, соединенная с диффузором двумя-тремя кронштейнами. Плоскость корпуса рассекает воздухопоток и создает внутри цилиндра область пониженного давления.

В некоторых модификациях установлена сетка для задерживания мелкого мусора. Фильтрующая вставка несколько ослабевает тягу.

Конструкция дефлектора с входным патрубком: 1 – оголовок, 2 – диффузор, 3 – кольцо, 4 – кронштейны-лапки, 5 – колпак, 6 – конусный щит, d – диаметр

Действие вентиляционной насадки основано на эффекте Бернулли – взаимосвязи между давлением и скоростью течения воздушного потока в канале. При ускорении, спровоцированном сужением воздуховода, давление в системе падает, образуя разряжение в трубопроводе.

Принцип работы:

Дефлектор улавливает ветер.
Воздушные массы устремляются в диффузор, разветвляются и провоцируют понижение давления вверху вентканала.
В разряженную пустоту устремляется отработанный воздух из помещения.

При правильном выборе и установке дефлектора на конце вытяжного канала разность давлений возрастает, соответственно, повышается интенсивность воздухообмена.

Принцип работы вентиляционных дефлекторов

Идем далее. Дефлектор – это специальный круглый цилиндрический колпак для вентиляционной или дымоходной трубы. Изготавливают его обычно из алюминия либо оцинкованной или нержавеющей стали, изредка бывают также медные дефлекторы. К слову, на рынке можно встретить даже пластиковые конструкции, которые особенно удобно подбирать в тон кровельного покрытия. Правда, долговечностью они похвастать не могут.

Но чем дефлектор отличается от обычного зонта? Такой во всех его модификациях всегда статичен, не крутится и не поворачивается, и его главная задача – защитить трубу от атмосферных осадков и птиц. А вот дефлектор уже берет активное участие в организации воздушного потока, а именно создает тягу.

Причем в большинстве моделей без электричества! Все дело в особенной конструкции дефлекторов, которые задействуют силу ветра в свою пользу, разрежают воздух и, благодаря законам физики, создают разницу давлений. При этом свежий воздух попадает в дом или квартиру, а выходит через вот такой дефлектор.

Здесь срабатывает так называемый эффекта Бернулли. Суть его в том, что потоки воздуха создают пониженное давление в процессе огибания преграды, а это увеличивает тягу в самом вентиляционном канале. Обеспечивает этот процесс внутренний конус в специальной форме. Вот почему настоящий дефлектор – всегда только цилиндрический:

К слову, если вы считаете, что форму и размеры дефлектора конструируют исходя из дизайнерских соображений – тогда очень ошибаетесь. На самом деле для изготовления того или иного вида производятся достаточно сложные аэродинамические расчеты и проводятся эксперименты. Поэтому все популярные виды были выведены путем поиска тех самых идеальных пропорций.

А еще такой элемент по-своему украшает крышу дома.

Плюсы и минусы турбодефлекторов для вентиляции

Устройство не требует подключения к электроэнергии, так как работает под действием ветра Устройства помогают повышать воздухообмен, предотвращают появление конденсата в пространстве между элементами кровли.

Турбовентилятор на вытяжную трубу имеет преимущества в применении:

не требует подключения к электричеству;
отличается большим сроком службы, в зависимости от материала работает от 10 до 15 лет;
каналы, где стоит ротационный дефлектор, реже чистятся из-за исключения случайного попадания предметов;
компактные и легкие устройства не оказывают нагрузки на трубу;
для монтажа не нужны специальные навыки;
оборудование почти не обледеневает в мороз из-за постоянной подвижности.

Есть некоторые недостатки в использовании турбодефлектора. Из-за сильной тяги в канале иногда задуваются горелки газового котла. Турбина останавливается в полностью безветренную погоду, при повышенной относительной влажности воздуха до предела или сильных морозах.

Классификация ветровых насадок

Несмотря на одинаковое предназначение, вытяжные колпаки различаются между собой.

Определяя оптимальную модель устройства, надо оценить:

материал изготовления;
принцип работы;
конструкционные особенности.

Материал изготовления. В производстве используется алюминий, нержавеющая сталь, оцинковка, медь, пластик и керамика.

Оптимальным решением с точки зрения баланса «стоимость/качество» считаются стальные и алюминиевые изделия. Медные дефлекторы используются редко из-за дороговизны.

Пластиковые модели отличаются от собратьев более низкой ценой, многообразием расцветок и форм. Недостатки полимеров: восприимчивость к высоким температурам и ограниченность службы

Симбиоз прочности и декоративности – комбинированные колпаки из металла, покрытые пластиком.

Принцип работы. Исходя из функциональных особенностей вентиляционные устройства делят на 4 группы.

Типы дефлекторов:

статичные насадки;
ротационные дефлекторы;
статичные установки с эжектирующим вентилятором;
модели с поворотным корпусом.

К первой группе относятся модели традиционного типа. Статичные дефлекторы отличаются простотой конструкции и возможностью самостоятельной сборки. Клапаны монтируются на вытяжных шахтах квартирных и производственных аэрационных воздуховодов.

Вторая группа (ротационные дефлекторы) снабжены системой вращающихся лопастей. Сложный механизм состоит из активной головки и статичной основы.

Порывы ветра побуждают лопастный барабан к вращению. В процессе работы в устье шахты создается вакуум, препятствующий появлению обратной тяги

Статичный вытяжной дефлектор с эжектирующим вентилятором – современная технология. На торце вентканала установлен неподвижный колпак, непосредственно под ним внутри шахты вмонтирован низконапорный осевой вентилятор.

Устройство стато-ротационной модели: 1 – статичный дефлектор, 2 – вентилятор, 3 – датчик давления, 4 – теплоизолированная колба, 5 – шумопоглощающий вентканал, 6 – дренаж, 7 – фальшпотолок

При нормальных внешних условиях система функционирует, как традиционный статичный дефлектор. По мере снижения ветрового и термического давления срабатывает датчик – в работу включается осевой вентилятор и тяга нормализуется.

Интересная разработка, заслуживающая внимания – дефлектор эжекционного типа с поворотным корпусом. Вращающийся колпак устанавливается над шахтой.

Модель состоит из горизонтальной и вертикальной трубы, которые соединяются между собой шарнирным механизмом. Сверху дефлектора есть перегородка – флюгер.

Горизонтальная труба разворачивается по направлению ветра. Потоки устремляются во внутреннюю часть и создают разряжение – тяга в устье шахты увеличивается

Конструктивные особенности. Модели с одинаковым принципом побуждения естественной вентиляции имеют некоторые отличия в устройстве.

Дефлекторы бывают открытого или закрытого типа, квадратной или круглой формы, с одним колпаком или несколькими конусными зонтами. Характеристики наиболее востребованных и эффективных модификаций описаны ниже.

Работа дефлектора

Понять, что такое дефлектор в вентиляции, поможет описание его работы. Функциональность устройства простая, основана на отражении воздушного потока от диффузионной плоскости. При столкновении воздушной массы с нею происходит дробление воздушного столба. Возникает зона разрежения, эффективность тяги увеличивается. Дефлектор для вентиляции – это не только «палочка-выручалочка» в условиях недостаточной для воздухообмена тяги. Он является обязательным элементом вентиляции в любом случае. Основное свойство – повышение реальной эффективности вентиляции. Этот показатель может достигать порядка 20%. Стандартная нумерация дефлекторов (дм) от 3 до 10 содержит информацию, для какого наружного диаметра вентиляционной шахты они предназначены. Оптимальной считается высота установки выше конька дома на 1,5-2,0 м.

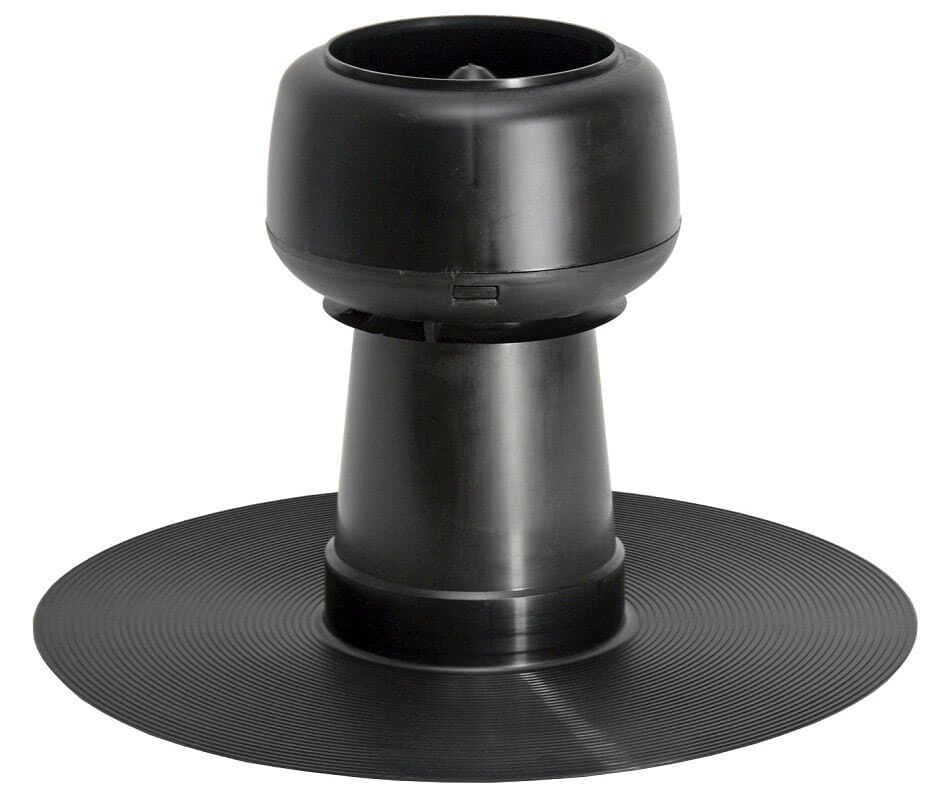

Скатный дефлектор

Принцип работы дефлектора вытяжной вентиляции заключается в создании зоны пониженного давления для повышения тяги. Чем интенсивнее движется воздух в потоке с меняющимся сечением, тем больше возникает перепад давления и эффект разряжения воздуха. Сила ветра, воздействующего на трубу, создает поблизости оголовка относительное разряжение.

Воздушный поток встречает на пути преграду в виде наружной поверхности дефлектора, обтекает ее. Воздух в вентсистему проникает через специальные щели верхнего цилиндра. Создается разрежение воздуха. Это ориентирует движение воздушного столба вверх, увеличивая тягу. Дефлектор вентиляции работает с оптимальной эффективностью на вентиляционной магистрали с продолжительными горизонтальными пролетами и с изгибами.

При его отсутствии на вентиляционной трубе возрастает вероятность уменьшения внутреннего сечения отвода из-за оседающего и скапливающегося на стенках жира и прилипающей к ним пыли, мусора.

Для чего предназначен дефлектор?

Дефлектор – это устройство, которое блокирует внешнее воздействие на дымоход. Он не дает проникнуть в трубу различному мусору и блокирует воздушные потоки. Дефлектор стандартного типа состоит из трех обязательных элементов: цилиндра, диффузора и защитного колпака. Защитный колпак препятствует попаданию в дымоход каких-либо предметов.

Цилиндр уменьшает интенсивность ветряных потоков. Воздушные потоки ударяются об цилиндр и частично поднимаются вверх. В итоге ветер захватывает продукты сгорания, которые выходят из дымохода, что в несколько раз улучшает тягу дымовой трубы. Так как потоки двигаются по прямой, не создаются завихрения. В итоге угарный газ полностью выводится наружу из дымохода. Такой эффект происходит благодаря закону Бернулли о газах. В канале с уменьшающимся поперечным сечением растет скорость движения газов, при этом падает давление. Попадая в зону с низким давлением, поток воздуха ускоряет вывод веществ. В случае дефлектора – дым.

Принцип действия дефлектора

Дефлекторы устанавливают на дымоход в качестве защитного устройства от внешних факторов. Он осуществляет несколько функций:

препятствует появлению обратной тяги во время сильного ветра, из-за которой дым может попасть в помещение;
защищает трубу от попадания посторонних предметов, таких как листья, мусор или птичьи гнезда;
не дает проникать в дымоход осадкам;
способствует беспрепятственному отходу из трубы продуктов сгорания;
препятствует затуханию пламени в печи;
осуществляет прирост тяги до 20%, благодаря чему лучше прогорают угли.

Во время строительства дымохода учитываются многие факторы. Расчет диаметра канала, высоты трубы и формы сечения проводится с учетом того, чтобы тяга была максимальной. Но предусмотреть все ситуации невозможно. Сильные порывы ветра могут создать в дымоходе обратную тягу, пропадет необходимая разница в давлении, из-за чего продукты сгорания не будут проникать через дымоход. Предотвратить возникновение всех этих явлений помогает дефлектор.

Установка дефлектора на трубу дымохода желательна для печей любого типа.

Рейтинг лучших вентиляционных дефлекторов на 2021 год
