Вентиляция частного дома (дачи) соими руками

Оглавление

Схемы работы вентиляции

В зависимости от поставленных задач, которые должна выполнять вентиляция, она подразделяется на 4 вида:

приточная. Для такого рода вентиляции также характерно попадание воздушных масс в дом с улицы через микротрещины и поры в строительных материалах, приточные клапаны, а также во время проветривания. Но интенсивность нагнетания воздуха естественным путем желает лучшего, а в жаркий период приток воздуха может сильно замедлиться либо даже остановиться. Полагаться только на природную вентиляцию – нерационально. По этой причине современный рынок предлагает мощные приточные устройства, обеспечивающие полноценный воздухообмен при экономичном расходе электроэнергии;
вытяжная, которая осуществляет отток отработанного воздуха по специальным воздуховодам. А инфильтрация чистого воздуха с улицы в помещение совершается через любые микротрещины и щели (природный путь), а также во время проветривания;
приточно-вытяжная. Для ее установки в противоположных углах помещения монтируют два канала, первый из которых подает чистый воздух с улицы, а второй выводит уже отработанный наружу. Явным преимуществом такой вентиляции является способность изменять температуру воздуха, а также проводить его ионизацию, увлажнение, обеззараживание и фильтрацию;
воздушная климатическая система – это воздушное отопление, которое может работать круглый год. Технически это выглядит так – к воздухонагревателю подключены воздуховоды, по которым чистый воздух проникает в дом, а отработанный отводится. Все это надежно спрятано от человеческого глаза и не портит интерьер. Визуально воздушное отопление выглядит как вентиляционные решетки, расположенные на полу, стенах или на потолке. Радиаторы, ниши для них, стояки, характерные для привычной нам системы отопления, отсутствуют. Управление очень удобное, оно осуществляется с помощью пультов ДУ.

Воздух может попадать в систему также через грунтовый теплообменник. Воздух, проходя по трубе, расположенной на глубине в 2 метра зимой прогревается теплом земли, а летом тем же способом охлаждается. Как результат – значительная экономия энергоресурсов.

Немного о естественной вентиляции

Система естественной (природной) вентиляции коттеджа имеет определенные отличия от вытяжки в многоквартирном доме. Здесь необходимо позаботиться о хорошей циркуляции кислорода в каждой комнате. Поэтому одной трубы и одного вентиляционного отверстия для частного дома будет мало. Это целая система, которая состоит из множества труб, ходов и выходов.

Однако при проектировании и строительстве частного дома нередко допускается множество ошибок. В результате получается, что вентиляция воздуха вроде бы и есть, но на деле она не работает.

Естественная вентиляция частного дома

Основные ошибки, допускаемые при проектировании и монтаже вентиляции коттеджа:

Неправильно расположенные вентиляционные отверстия. По правилам они размещаются не ниже 10 см от поверхности потолка. На практике же их располагают намного ниже, что приводит к застою теплых отработанных масс у потолка.
Недостаточная высота трубы вентиляции приводит к остановке движения воздуха внутри канала.
Совместная вентиляция соседних помещений.
Кухня частного дома часто оборудуется только принудительной вентиляцией, хотя по правилам в кухонном помещении должно присутствовать и отверстие естественного проветривания.

Существенным недостатком естественной вентиляции является то, что в кухне ее бывает частенько недостаточно. Это особенно ощущается при отсутствии ветра или в жаркий период. Поэтому приходится пользоваться дополнительными специально установленными приспособлениями, помогающими увеличить приток свежего, очищение и удаление отработанного воздуха.

Как сделать вентиляцию на кухне

Сначала планируйте расположение своей мебели, а именно места, где будет стоять плитка.По конструктивным особенностям. Здесь выделяют три основные разновидности изделий по монтажу. Это угловые, островные, настенные вытяжки.

Первый вариант подходит под угловые кухни, где сама варочная панель находится в углу, что в перспективе экономит пространство. Островная разновидность смотрится лучше всех, но подходит только для помещений большой площади. Как правило, такая вытяжка ставится по центру, и занимает, примерно, 60 см пространства над плитой. Последний вариант чем-то схож с настенной вытяжкой, у которой одна часть прилегает к стене, а другая находится непосредственно над плитой.

6 Воздушный клапан – подбор и установка

Для описанной выше цели подойдет клапан, не имеющий привода, пружины, со сплошной заслонкой, у которой ось поворота смещена относительно центра. На фото подходящий клапан изображен слева.

Устанавливаем его в нужном положении, чтобы открывался при неработающей вытяжке, хотя конструкцией предусмотрено противоположное. Добиваемся этого одним из способов:

1. Устанавливаем клапан в строго горизонтальном положении, обеспечив положение оси в 50–60° относительно вертикали. Больший по размерам сектор располагаем вверху. Опытным путем подбираем наклон, когда заслонка полностью открыта при неработающем двигателе. Воздушный поток от работающей вытяжки должен закрыть заслонку. Маломощные вентиляторы могут не обеспечить нужного результата.
2. После установки и регулировки клапана закрываем вход решеткой. Ось располагаем строго по вертикали, но клапан наклоняем в сторону входа на 5°. Сегмент большего сечения смотрит в сторону канала. Заслонка будет открываться от своего веса, а закрываться воздушным потоком, причем усилие требуется небольшое, справятся и маломощные вентиляторы.

В частном доме следует предусмотреть вертикальные вентиляционные каналы. На кухне дополняем их вытяжкой, имеющей отдельный воздуховод. Шахту лучше выводить не над крышей, а сквозь стену на улицу. Снаружи устанавливаем обратный клапан, чтобы не проникал холодный воздух. В квартире выполняем аналогичный вариант, провести работы легче, так как каналы вентиляции уже имеются.

В любом случае полноценно заменить естественную вентиляцию вытяжка с вентилятором в кухне не может, она лишь является хорошим дополнением, улучшающим микроклимат в используемом помещении.

Вентиляция в частном доме

Различают несколько типов систем вентиляции в доме.

Принудительная вентиляция

Схема принудительной вентиляции частного дома

В случае если объект ИЖС планируется оснастить пакетными окнами и входными дверями, которые обеспечивают герметичность и отсутствие каких бы то ни было сквозняков, вентиляционную систему в доме рекомендуется делать принудительной.

Это также особенно важно в случае установки в здании отопительных котлов. Кроме того, иногда не справляется с обеспечением свежим воздухом помещений и система естественного вентилирования в квартире

Устройство принудительной вентиляции в частном доме (или в квартире) с выходом в стену необходимо как для обеспечения комфорта проживания, так и для исключения опасных для жизни и здоровья ситуаций (вроде утечки и накопления в помещении природного и угарного газа).

Различают несколько типов устройства принудительной вентиляции в частном доме:

приточная вентиляция – когда вентилятор нагнетает свежий воздух;
вытяжная система вентиляции – когда регулируется выведение отработанного воздуха, то есть вентилятор засасывает его. Вентиляция выводится через стену наружу, воздух из помещений просто выдувается на улицу. Приток же во внутреннее пространство осуществляется через специально оборудованные клапаны;
комбинированная система вентиляции – иногда планировка помещений в едином внутреннем пространстве бывает настолько сложной, что это препятствует правильному воздухообмену в них. Поэтому возникает необходимость как искусственно снабжать каждое помещение свежим воздухом, так и удалять несвежий. В этом случае и снабжающий, и выдувающий контур системы оснащается вентилятором.

Общей чертой всех принудительных вентиляционных систем является необходимость подключения их к электроснабжению. Поэтому при прекращении подачи питания (вследствие аварийной ситуации, к примеру) нормальный оборот воздуха в помещении прекращается. Это очевидный недостаток таких систем.

Естественная вентиляция

Схема естественной вентиляции частного дома

В этом случае обязательно наличие вытяжной вентиляционной шахты, через которую использованный воздух (который всегда теплее окружающей среды) будет выводиться наружу.

Этот процесс способствует конвекции в помещении и обеспечивает поступление свежего воздуха извне.

Смешанный тип вентиляции

Такая система строится на принципах естественной конвекции.

При этом в помещениях присутствуют элементы принудительной вентиляции, например, вытяжка на окне, которая особенно полезна в том случае, если в помещении курят.

Принудительная вентиляция на кухне

Этот тип вентиляции предполагает монтаж в отверстиях вентиляционной трубы специального электрооборудования, которое будет искусственно гонять воздух. На кухне проще всего установить обычную вытяжку, работающую от электросети и направляющую отработанный воздух на улицу. Такой вариант будет неплохим решением в доме с неправильно спроектированной вентиляцией. Кухонную вытяжку располагают непосредственно над плитой на высоте 60-80 см, но не выше иначе она не сможет справиться с работой.

Схема: устройство принудительной вентиляции

Немного сложнее вариант создания принудительной (искусственной) приточно-вытяжной системы вентиляции, которая будет не только удалять загрязненный воздух, но и способствовать притоку свежего одновременно. Таким образом, кухня будет являться частью вентиляции всего коттеджа. Также всю систему при необходимости легче оборудовать фильтрующими и подогревающими приборами.

Существенный недостаток искусственной вентиляции – это ее высокая финансовая затратность и чрезмерно сложный монтаж, который по силам только специалистам. Однако, заплатив и установив единожды такую вентиляцию, вы будете пользоваться ею долгое время. К тому же она более надежна и устойчива к перепадам температур и изменчивости погодных условий.

Нормы для вентиляции в частном доме

Для точного и правильного проектирования вентиляционной системы нужно провести расчёты, учитывая при этом два базовых норматива – расход наружного воздуха и кратность воздухообмена. Кратность (интенсивность) воздухообмена определяется числом обменов воздуха за один час. Для вычисления кратности необходимо объем поступающего в течение определенного периода (чаще всего в течение 1 часа) воздуха разделить на объем помещения, куда он подается. В комнатах постоянного нахождения людей его нормативное значение – один объем в час, в других помещениях, где жильцы лишь изредка бывают (подсобки, гардеробные) – всего 0,2 за аналогичный период времени. Что касается нормы расхода воздуха, то она зависит от характеристики помещения и его площади. Чем большим объемом обладает комната, тем меньший расход воздуха на одного человека. К примеру, если объем жилого помещения на 1 человека больше 20 м3 – расход воздуха будет 20 м³/час. Если же на 1 жителя выделено меньше 20 м3 объема помещения – нормативный показатель увеличивается до 30 м³/час. В уборную и ванную должно поступать не менее 25 м3/ч. Норма расхода воздуха в кухне зависит от характеристики используемой плиты: при 2-конфорочных плитах – не менее 60 м3/ч, при 3-конфорочных – 75 м3/ч, при 4-конфорочных плитах – не менее 90 м3/ч.

Все нормативы рассчитываются для помещений с базовым температурным режимом — +18 °C или +20°C в угловых комнатах.

Отводы в вентиляцию для кухни

На любой кухне есть газовая или электрическая плита. Второй вариант считается более безопасным для здоровья, поскольку нет открытого сгорания пламени. Что касается использования газовой плиты, то здесь в процессе приготовления пищи, образуется большой объем углекислого газа.

В результате, если не использовать отводы в вентиляцию для кухни по назначению, то избыток углекислого газа может привести к головным болям, удушью и другим накапливаемым проблемам. Поэтому самым правильным решением будет установить вытяжку или наладить принудительную вентиляцию помещения.

Помимо накопления CO2, в воздухе могут скапливаться не сгоревшие до конца частички газа, что зачастую наблюдается из-за неправильной работы плиты. К тому же, если плита не современная и не имеет защиты от затухания пламени, можно попасть в ситуацию, когда убежит жидкость из кастрюли и затопит огонь, что приведет к распространению газа по дому. Поэтому вытяжки для кухни с отводом в вентиляцию должны быть установлены по требованиям техники безопасности.

Устройства для притока воздуха

В помещении с газовой плитой в частном доме или квартире просто не обойтись без специальных приборов, осуществляющих приток воздуха. Это объясняется тем, что естественная вентиляция в большинстве случаев не в состоянии справиться со своей задачей снабжения кухни свежим воздухом, поскольку такие вентиляционные системы в основном зависят от погодных условий и температурного режима на улице.

Неэффективность такой системы особенно ярко проявляет в себя в летнее время, когда воздухообмен практически отсутствует и кухня наполнена разнообразными запахами, вредными для организма газами, а на стенах присутствует конденсат. Вот именно в таком случае на помощь приходит механическая система вентиляции, которая способствует обогащению помещения свежим воздухом за счет функционирования специальных приборов.

Среди вышеуказанных приборов большой популярностью пользуются:

Оконный клапан приточного типа. Клапан монтируется в оконную створку, функционирование может осуществляться как в ручном режиме, так и автоматически. Основной недостаток такого устройства заключается в том, что при сильных морозах он может быть подвержен обледенению.
Стеновой клапан приточного типа. Для монтажа клапана необходимо выполнить отверстие во внешней стене. Существуют модели оборудования, которые параллельно осуществляют фильтрацию воздушных масс. Функционирование клапана может быть как в ручном режиме, так и автоматически.
Проветриватель. Размещается на нижней створке двери, выполненной из пластика. Функционирование осуществляется от электрической сети. Прибор не только осуществляет фильтрацию воздушных масс, но и производит их нагрев.

Проветриватель — устройство, осуществляющее фильтрацию и нагрев воздушных масс

Нужна ли вытяжка и почему она не всегда работает

Вытяжка способна не только сделать возможным объединение кухни с другими помещениями, но и создать комфортный микроклимат на кухне. С вытяжкой воздух чище, запахи не накапливаются, плесень не образуется.

Вытяжка представляет собой одно из звеньев системы вентиляции, выполняя работу по удалению загрязненного воздуха из помещения. Увы, часто в многоквартирных домах на кухнях вытяжки давно не работают, оставляя переработанный воздух в помещении. Это связано с тем, что каналы загрязнены и требуют очистки. В частных домах тоже часто не отводится загрязненный воздух, но по другой причине – по причине отсутствия системы вентиляции.

О вытяжке могут забыть на этапе строительства, но потом часто вспоминают в ходе эксплуатации – в таких помещениях быстро становится душно, приходится дышать переработанным тяжелым воздухом (говорят, «воздух спертый»), влажность превышена, что приводит к появлению плесени.

Отработанный воздух необходимо выводить из помещения. Если это раньше не было предусмотрено – никогда не поздно исправить ситуацию. Нужно установить вытяжку. Вытяжка поможет превратить душную кухню, в которой невозможно находиться, в уютное и комфортное помещение, откуда не хочется уходить.

Узнаем, что, в каком порядке и как нужно делать, чтобы установить вытяжку самостоятельно.

Специфика канальной вытяжки

Отработанный воздух покидает дом через отдушины, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или подсоединяют к расположенной в центре дома вентиляционной шахте.

Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома используют преимущественно при устройстве вытяжной части системы. Естественный приток по воздуховодам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.

В схемах естественного вентилирования каналами обеспечивают вытяжную часть системы. Вытяжные воздуховоды в частных домах нередко объединяют в шахты

К вытяжке гравитационного вентилирования воздушные массы подталкивают свежие порции воздуха, затянутые через форточку, приточник ПВХ окна или открытую входную дверь. Сечение воздуховодов выбирают с учетом нормативов воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.

Кроме жилых и подсобных помещений в частном доме системами вентилирования требуется обеспечить подвал и сооруженное в нем хранилище, фундамент без подвала, холодный чердак или обустроенную мансарду. В естественных схемах они обеспечиваются продухами, фронтонными и слуховыми окнами.

Виды вентиляционных каналов

По расположению различают:

Встроенные. Сооружают из пустотелых бетонных или керамических блоков, кирпича. Такие вытяжные каналы обычно возводят еще на этапе строительства.
Подвесные. Выполненные из оцинкованной стали или армированного пластика. Обустроить подвесные каналы довольно легко, даже после того, как дом уже построен.

Воздуховоды разделяют на круглую и прямоугольную форму сечения. У каждого типа свои преимущества:

Круглый воздуховод. Легкий монтаж, лучший воздухообмен, меньший вес;
Прямоугольный воздуховод. Занимает меньшее пространство, легче маскируется коробами, фальшь потолками и стенами.

В свою очередь, трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.

Гофрированные вентиляционные трубы проще в укладке, но их монтаж возможен только по горизонтальным поверхностям и на небольших участках вертикальных стен

По жестким трубам воздух перемещается без каких-либо препятствий, поэтому они обеспечивают наименьшее сопротивление и минимальный шум. Однако с помощью гофрированных труб быстрей и легче осуществить монтаж.

Что такое дефлектор?

Дефлектор — это специальный колпак, который устанавливается на устье вытяжной трубы системы вентилирования. Он рассекает поток ветра, за счет чего образуется зона низкого давления, при этом сила тяги может увеличиться до 20%.

Также вентиляционный дефлектор исключает попадание атмосферной воды в вентиляционную систему и предотвращает задувание ветра в вентиляционный канал.

Дефлектор устанавливают на устье вытяжной трубы. Это устройство выполняет две важные функции: усиливает тягу + защищает от атмосферных осадков

Существуют следующие типы дефлекторов:

Цилиндрический или зонт Волпера. Представляет из себя изогнутый цилиндр, прикрытый тарелкой. Обладает средней эффективностью, хорошо защищает вентиляционные каналы от задувания ветра;
Н-образный дефлектор. Корпус изготавливается из труб в виде буквы H. Отличается повышенной защитой от задувания ветра, попадания в канал влаги и обратной тяги, но из-за особенностей конструкции имеет невысокую производительность;
Дефлектор типа ЦАГИ. Конструкция включает в себя стакан с расширением на конце, крышку-зонт и цилиндрическую обечайку. Признан одним из самых эффективных. Хорошо защищает от ветра, снегопадов, дождей, имеет наименьший коэффициент сопротивления;
Турбодефлектор. Представляет из себя вращающийся шар с лопастями, отличается повышенной эффективностью, но стоит обычно несколько дороже;
Флюгер. Напоминает крыло. Принцип действия схож с турбодефлектором.

Выбор модели дефлектора зависит от местных условий. В регионах с высокой ветровой нагрузкой предпочитают обычные грибки. В областях с низкой активностью ветра лучше поставить дефлектор с турбиной, он обеспечит тягу даже при легком дуновении.

Главные правила установки вентиляции в кухне частного дома

С учетом существующих требований, отверстие, способствующее притоку воздушных масс, должно быть размещено на внешней стене жилища, на высоте около 2 метров от фундамента. В свою очередь, с учетом всех норм, отверстие для вывода воздуха из кухонного помещения располагается на крыше. Но в этом случае следует учесть тот факт, что труба дымохода, куда осуществляется сведение всех каналов вентиляции, должна находиться на высоте более чем 50 сантиметров над кровлей.

С учетом того что кухонное помещение в доме — это одна из главных комнат, где требуется качественная вентиляция, то в ней просто обязательно осуществить монтаж вентиляционного канала, встроенного типа в который через присутствующую отдушину будет проникать исходящий поток воздуха.

Если вентиляция для кухни была правильно распланирована и смонтирована, то основная часть воздуха будет перемещаться из комнат дома в кухню, а уже оттуда, вместе с присутствующими там запахами и выделенными газами будет выходить наружу. Именно поэтому качеству вентиляционных каналов нужно уделять больше внимания.

С учетом существующих норм, для установки качественной вентиляции используя специальные таблицы, требуется произвести расчет площади прямоугольного сечения каналов, в результате чего осуществлялся бы полноценный вывод отходов, скопившихся в воздушных массах, на улицу. После выполнения расчетов необходимо осуществить монтаж вышеуказанных каналов внутрь стен.

Данное устройство вентиляции выполняется из нержавейки и имеет гладкую поверхность, это необходимо для предотвращения оседания на поверхности каналов различных загрязняющих элементов. Отверстия для входа и выхода воздушных масс закрываются специальными решетками, чтобы предотвратить проникновение в них различных посторонних элементов и грязи. В зимнее время года канал следует подвергать подогреву, для этого достаточно будет установить рядом с ним любое оборудование для обогрева.

Вытяжка для газового котла: возводим самостоятельно

Прежде чем приступить к возведению системы отопления и ей сопутствующих систем — следует определиться с материалом для строительства. Отметим сразу, если планирование котельной производится еще на стадии проектирования дома — выбор в пользу кирпича — не худший, но и не самый лучший.

Во-первых, обычный кирпич гигроскопичен, а это обязательно ускорит разрушение конструкции.

Во-вторых, сама по себе конструкция дымохода и вентиляции из этого материала — сложна и ее постройка выльется высокими затратами.

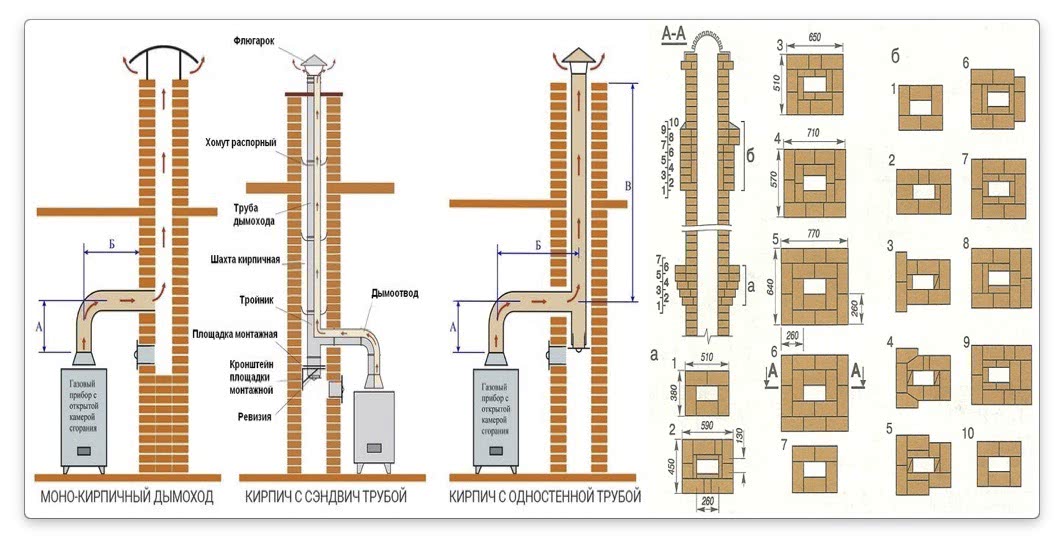

Вытяжка для газового котла из кирпича

Выбор кирпичной кладки может быть идеален только в случае, если преследуются цели эстетического содержания, а внутри кладки будет смонтирована конструкция из стали, оцинковки или другого материала. Однако здесь могут возникнуть проблемы при монтаже угловых соединений.

На заметку

Древний способ уберечь кирпич от продуктов горения газа и другого вида топлива — оштукатуривание изнутри. Понятно, что при ограниченном сечении дымохода — процедура эта утомительна и обречена на наличие дефектов.

В контраст штукатурке есть более современный способ защиты кирпича — полимерный рукав. Процедура его установки заключается в относительно точном измерении длин вертикальных и горизонтальных участков шахты. Здесь неоценимую помощь могут оказать лазерные рулетки.

Вторым этапом будет пропускание через верх полимерного рукава, который в конце операции фундаментально крепится к котлу.

Третья операция — подсоединение рукава к парогенератору. Пар, подаваемый под давлением, заставляет полимерный рукав раскрыться и тем самым повторить полость дымохода. Процесс становления полимера — достаточно скор и абсолютно необратимый. В итоге получается прочное, стойкое к влаге и химическим соединениям покрытие. При этом отсутствие швов, а почти идеальная гладкость поверхности минимизирует «желание» осадков оседать внутри трубы, что благотворно скажется на сроке службы и межсервисном интервале.

Для справки

Технология термоусадочного рукава (в кругу профессионалов она носит название FuranFlex) достаточно молода. Активно она начала применяться с 1999 года. При этом фирмы — производители дают гарантию на свое изделие 25 лет. Недостаток здесь — один. Пленка рассчитана на работу с низкотемпературными котлами.

Заключение

Современные квартиры сегодня является настолько закрытыми объектами, что проживающие в них люди, на себе ощущают, как трудно в них становится дышать. Чтобы хоть как-то изменить эту ситуацию, многие решаются на установку вытяжки. Однако не стоит думать, что кухня и санузел — это единственные помещения, в которых обязательно должна быть установлена система вентиляции. Не будет лишней она и в других помещениях, ведь человек достаточно времени проводит в гостиной, спальне и других комнатах, где также необходимо создать благоприятные для него условия пребывания.

Выводы и полезное видео по теме

Установка вентилятора в стену каркасного дома:

https://youtube.com/watch?v=28bYHgZQSsg%2520

Элементы вентиляции в строящемся доме – личный опыт:

https://youtube.com/watch?v=QZ8EZEaxWvU%2520

Видеоинструкция по монтажу приточного клапана:

https://youtube.com/watch?v=6bJJd2REPRw%2520

Недостаточная циркуляция воздуха вызывает множество проблем: простудные заболевания, быструю порчу продуктов, неприятные застоявшиеся запахи. Улучшить воздухообмен можно с помощью простых решений, представленных выше. Несколько часов труда, и атмосфера в доме станет намного теплее и уютнее!

Если вас интересуют строительные требования, загляните в СНиП 41-01-2003, а подробнее о вентиляторах можно узнать из ГОСТ 11442-90.

Остались вопросы, нашли недочеты или можете дополнить наш материал ценными сведениями по обустройству вентиляции в дачном домике? Пишите свои комментарии – форма для связи расположена под статьей.

Вентиляция частного дома своими руками
