Размеры изделий
При установке нас будет также интересовать высота окна от пола, гост для которой предусмотрен. Как можно заметить по параметрам, указанным в гост, окна и двери жилых зданий отличаются по размеру. Эти параметры можно менять. Размеры стеклопакетов определяются разновидностями рам. Они могут быть с одинарным, двойным, тройным остеклением.
Разновидности стеклопакетов
Используют также специальные террасные рамы.
В соответствии с ГОСТ 11214 86 окна и балконные двери должны иметь стандартные размеры проемов.
Выдержка из ГОСТ для установки окон
Их высота может быть 60, 90, 120, 135 и 180 см. Ширина проемов составляет также 60, 90, 100, 120, 135, 150 и 180 см. Влажность по стандартам предусматривается 8-12%.
Распространенные параметры определяются элементами сечений и непосредственно стеклами. Например, рассмотрим типичный оконный блок, ширина которого 1320 мм, с боковыми сечениями по 85 мм, среднее сечение равняется 130 мм. Стекло для каждой створки должно иметь ширину не менее 525 мм. При этом с каждой стороны в обвязку входит, в соответствии с требованиями, по 7,5 мм стекла. Видимая ширина стекла составляет 510 мм. Размер оконного проема определяется и конструкцией стены.
Монтаж окна в проёме
После всех подготовительных работ, установите раму в оконный проём:
- Закрепите раму в проёме с помощью клиньев.
- Проверьте правильное горизонтальное и вертикальное положение рамы уровнем.
- Выставив раму в правильном положении, через отверстия в анкерных планках, отметьте места под дюбель-шурупы.
- Просверлив перфоратором отверстия, закрепите раму в оконном проёме на анкерных лентах.
- С помощью кисточки и грунтовочного состава, обработайте места приклеивания пароизоляционных лент и ПСУЛ.
- Заполните пространство между рамой и оконным проёмом монтажной пеной с низким коэффициентом расширения.
- После высыхания пены, обрежьте её излишки.
- Приклейте ПСУЛ и пароизоляционную ленту к оконному проёму.
Монтаж окна по ГОСТ
Первым делом нужно подготовить проем, очистить его от пыли и грязи. Если проем имеет неровности, то их необходимо выровнять с помощью шпатлевки.
Так же рекомендуем обработать поверхность проема праймером для лучшего сцепления материала. После этого нужно подготовить оконную раму к установке.
Сначала снимается створка. Это делается следующим образом. Необходимо открыть окно, вынуть штифт из верхней петли и вынуть створку. Затем снимается подставочный профиль, проклеивается в месте стыка с рамой лентой псул и устанавливается обратно.
Подготовка балконного блока к установке по технологии аналогична подготовке окна. Места стыка рам согласно технологическим требованиям проклеиваются лентой псул и закрываются стыковочным профилем и снова проклеивается лентой. Затем рамы соединяются между собой с помощью стыковочного профиля.
Варианты установки ПВХ окна по ГОСТ 30971
Реклама многих дилеров обращает на себя утверждением, что ведется монтаж окон ПВХ по ГОСТ. Понятно, что многим интересно, в каком спектре смотреть на данное заявление.
Установка окна
Требования к шву и крепление рамы пластикового окна
В начальных главах стандарта наряду с некими характеристиками и цифрами приводятся указания, косвенно намекающие на то, что монтаж окон ПВХ предполагается делать в России. Чего стоят хотя бы слова о том, что монтажные швы изготавливаются из составов с не вышедшим сроком годности. Хорошо, да? А то мы сейчас бы взяли пенки просроченной где-нибудь на складах по бросовой цене, и ею бы провели весь монтаж. Сами же швы делятся по категориям на А, Б и В. Согласно устойчивости к проникновению влаги и максимальной деформации.
Для нас более актуально то, что швы могут быть:
- Обычными. Такие выдерживают температуры до минус 30 градусов Цельсия.
- Морозостойкими. Сюда относятся все прочие швы, более стойкие к холодам.
Понятно, что для большинства наших регионов первый сорт монтажа не годится никоим образом. Деление же проходит опять же по типу используемых материалов. То есть, когда берем пену, смотрим, чтобы она держала сорокоградусный мороз. Дальнейшие требования гораздо более конкретные. Вот некоторые из них:
- Шов должен быть со всех сторон изолирован от попадания влаги. Для этого он делится условно на слои.
-
Внешний слой шва должен держать давление воды 300 Па. При этом он должен спокойно пропускать пар изнутри наружу.
- Шов выполняется монтажной пеной, тогда как его внешний и внутренний слои изготавливаются из ПСУЛ или пароизоляционной мембраны. Что мы и увидим на примерах исполнения узлов. То, что мембрана так называется, не говорит о том, что она блокирует прохождение пара напрочь. Просто фильтрует в очень дозированных количествах.
Согласно ГОСТ рама может ставиться на анкера или нагели, но в примерах везде используются анкерные пластины. Это такие тонкие обрезки стальных плоских профилей, которые легко гнутся под форму проема и одним концом цепляются за раму, а вторым за стену. Крепление ведется при помощи саморезов и дюбель-гвоздей. Некоторые называют такой подход бутафорией. Как бы то ни было, для исключения попадания влаги в шов из профиля, по торцу раму отделывают ПСУЛ.
В тех случаях, когда крепление ведется на анкера, профиль пробивается насквозь
Здесь важно изолировать точки крепления. Потому что согласно ГОСТ 30971, как мы уже сказали выше, монтажная пена должна быть ограждена со всех сторон
Напомним, что анкерная пластина идет в начальной точке параллельно профилю, поэтому под нее можно монтировать пароизоляционную мембрану, а сверху все это прикрыть ПСУЛ. В тех же случаях, когда стальная ось идет прямо в стену, нужно предпринять что-то еще. Например, загрунтовать всю поверхность проема вместе с отверстиями под анкера гидроизоляцией, а дыры в профиле замазать силиконовым герметиком, причем изнутри шва. То есть технология становится немного сложной, а все гениальное – как известно – просто. Следовательно, предложенная нами методика не совсем верна.
Крепление рамы
В любом случае задачей строителя является изоляция шва. А как он это будет делать, сугубо личная проблема каждого. ГОСТ дает лишь общие рекомендации на этот счет. И еще одной животрепещущей темой является проблема монтажных зазоров. Мы уже писали в теме про деревянные дома, что некоторые прорабы буквально борются здесь за каждый миллиметр. Дело в том, что чем больше места по периметру рамы, тем дороже работы, потому что строительных материалов уходит больше. Повышается и продувание. В то же время, если дом новый, а зазор слишком мал, то окно просто раздавит при усадке. Особенно это актуально для деревянных стен. Так вот! В ГОСТ нет ни слова про усадку, степень влажности бруса, зато широко обыгрываются температурные колебания. И вот как это происходит…
По ходу текста дается отвратительного качества грубый рисунок, где приведены два размера. Чуть ниже идет таблица, где оказывается, что это зазоры, зависящие от материала и цвета профиля. В частности, для пластика эти расстояния чуть больше, чем для алюминия. В приложении Б дается вполне обычная формула, по которой по задумке строители должны проверять свои домыслы по поводу величины монтажных зазоров по периметру рамы. В ней перемножены разница температур, с коэффициентом температурного расширения материала профиля (дерево, сталь, алюминий, ПВХ) и длиной окна. Также вводится поправочный коэффициент. Для всех материалов, кроме крашеного ПВХ (0,5), он равняется 0,4.
Монтажный шов окна ПВХ по нормам ГОСТ
Рассмотрим то, как выглядит монтажный шов (рисунок 1):
I — наружный водоизоляционный паропроницаемый слой;
II — центральный теплоизоляционный слой;
III — внутренний пароизоляционный слой
Рисунок 1 — Принципиальная схема монтажного шва
Как уже упоминалось ранее, в монтажном шве три слоя. Первый, располагающийся снаружи, рассчитан на изоляцию конструкции от влаги и пара. За ним следует центральный, призванный не пропускать тепло во внешнюю среду. Самый последний, внутренний слой, позволяет защитить конструкцию от образования и скопления пара.
Многое зависит от того, когда производятся монтажные работы. Если бригада работает летом, необходимо использовать соответствующие материалы летнего исполнения. Такие позволяют проводить строительные мероприятия в температурном диапазоне от +35 до +5 градусов. Если же необходимо установить пластиковое окно зимой, предпочтение отдается материалам зимнего исполнения. Они используются при температуре от +5 градусов и ниже.
Рассмотрим некоторые изоляционные материалы, которые рекомендованы по ГОСТу.
Выполняя монтажные работы, рекомендованные ГОСТом, нужно использовать материалы, которые помогают предотвратить появление влаги, а также плесени в комнате. Это – одна из многих причин, из-за которых надо придерживаться планомерной и обстоятельной работы, для того, чтобы не нарушить требований ГОСТ. Одно из важнейших требований к материалам вышеупомянутого типа — срок эксплуатации: они должны обеспечивать около 20 лет использования с сохранением всех своих свойств.
Рассмотрим основные виды изоляционных материалов:
- Гидроизоляционная лента. Используется в целях ликвидации влаги из пространства проема окна, утепления и компенсации возможных последующих отклонений монтажного шва по причине усадки дома. Если не использовать такую ленту, со временем в пределах шва образуется конденсат из-за разности температур, что положительно повлияет на развитие плесени в помещении.
- Теплоизоляционная лента. Тканевый материал на базе каучука. Крепится лента такого типа к оконному проему. Ее цель – защитить конструкцию окна от влаги и препятствовать передаче тепла в области шва.
- Пароизоляционную ленту располагают изнутри, причем, для правильной ее прокладки необходимо следить за тем, чтобы материал ложился гладко, не образовалось складок. Нужно рассчитывать длину, при этом учитывая углы самого блока. Нужно также верно рассчитывать нахлест – приблизительно 1/2 от всей ширины материала. Различают два вида ленты, предотвращающей проникновение пара в блок: с покрытием, нанесенным внутри и снаружи. Чаще всего используется первый вариант, однако, если необходимо проложить ленту непосредственно под штукатурку, лучше выбрать материал наружного плана, иначе будет сложно достичь высокой адгезии.
Крепление оконного блока в проеме
Спецификой окон из пластика является то, что они имеют существенные тепловые линейные расширения. То есть, при нагреве окон солнечными лучами бруски коробки и створок увеличиваются в размерах. В качестве расчетных величин теплового расширения для окон белого цвета следует применять 1,5 мм на 1 погонный метр, для цветных окон – 2,5 мм на 1 п.м (разница в тепловом расширении связана с тем, что белые профили окон нагреваются значительно меньше, чем цветные).
В соответствии с этим фактором выполняется крепеж окна в стене. Углы пластиковых окон должны оставаться свободными, крайние крепежные элементы ставятся на расстоянии 150 мм от внутренних углов рам. Остальные крепежные элементы ставятся по всему периметру с шагом для белых профилей не более 70 см, для цветных не более 60 см. Возле импостов крепеж ставится также на расстоянии 150 мм от угла. Зазор между коробкой и стеной должен составлять не менее 15 мм. Это связано как с тепловыми расширениями окон, так и с тем фактором, что более тонкий шов очень трудно равномерно заполнить пенным утеплителем.
Под нижние углы коробки и под импосты ставятся несущие колодки. Колодки также ставятся с боков следующим образом: если смотреть на окно изнутри, то при одной поворотной створке колодки ставятся на противоположной петлям стороне вверху и на той же стороны, что и петли внизу. При двух створках ставятся, соответственно, четыре колодки.

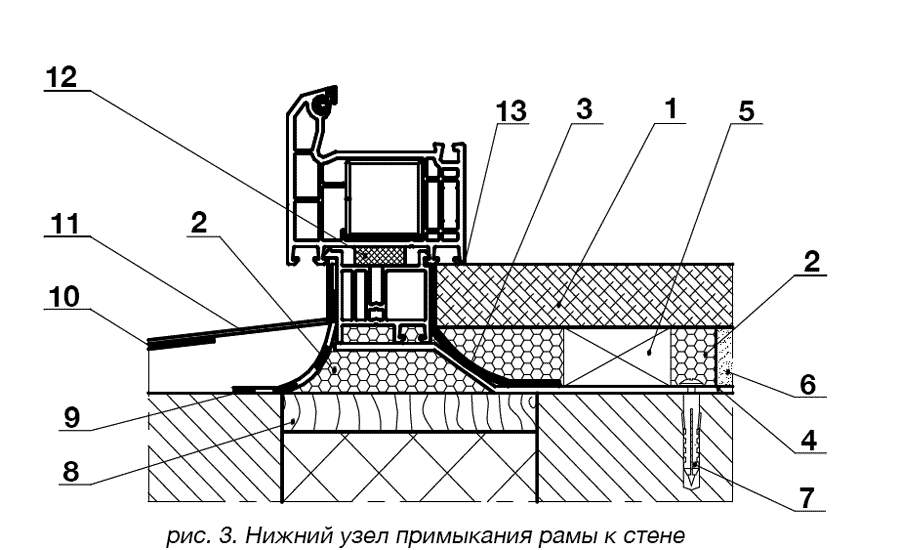

Принципиальные схемы узлов примыкания оконных коробок к стенам
1 – подоконная доска;
2 – пенный утеплитель;
3 – пароизоляционная лента;
4 – гибкая анкерная пластина;
5 – опорная колодка под подоконную доску;
6 – штукатурный раствор;
7 – дюбель со стопорным шурупом;
8 – вкладыш из антисептированного пиломатериала или выравнивающий слой из штукатурного раствора (рекомендуется только для нижнего узла);
9 – водоизоляционная паропроницаемая лента;
10 – шумопоглощающая прокладка;
11 – слив;
12 – изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ);
13 – герметик тонким слоем

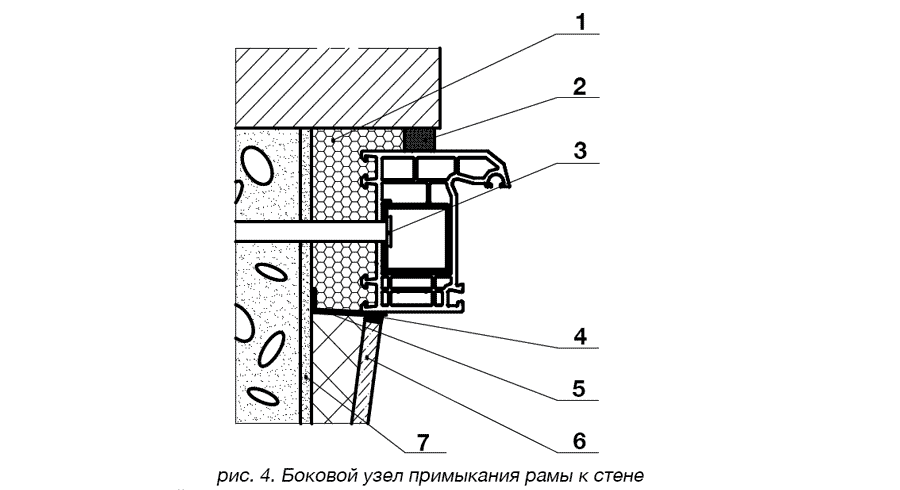

1 – пенный утеплитель;
2 – изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ) или паропроницаемая мастика;
3 – рамный дюбель;
4 – герметик;
5 – пароизоляционная лента;
6 – панель отделки внутреннего откоса;
7 – штукатурный выравнивающий слой внутреннего откоса.
Тепловые зазоры необходимо учитывать особенно внимательно при проектировании крупноразмерных элементов остекления: при выполнении эркеров, витрин, остекления на всю высоту этажа. Это три основных принципа при установке современных окон, хотя, конечно, существует много нюансов и тонкостей, которые зависят от различных конструкций стен и от применяемых материалов для заделки шва. И – как мы уже говорили в начале статьи – очень важен человеческий фактор – ответственная и качественная работа монтажников.
Ошибки при определении размеров оконного блока
Заказывая окна, указывая размеры оконных блоков, вам не нужно указывать размеры оконного проёма. При определении этих размеров нужно вычесть расстояние между стеной и рамой (так называемый монтажный зазор или расширение).
Монтажный зазор. Правильный подбор размеров окна определяет саму возможность его качественной установки
Для того чтобы окно было установлено должным образом, как раз и требуется наличие такого монтажного зазора, предназначенного для установки выравнивающих монтажных клиньев, подоконника и утеплителя. Кроме этого зазор вокруг оконной рамы необходим в целях исключения деформации оконного блока под действием изменений температуры окружающей среды.
Это грубейшая ошибка заказывать оконные блоки точно соответствующие размерам оконного проёма, они, естественно, должны быть уже. Размеры монтажного зазора не стандартны. Они определяются в зависимости от типа оконного блока, размеров, материала, и даже цвета (цветной профиль нагревается и расширяется больше, чем просто белый). Как правило, максимальное расстояние между оконной рамой и косяком не должно превышать 40 мм, и если для герметизации оконного блока используется монтажная пена не — более 30 мм.
Подготовительные мероприятия
Перед тем, как начать установку ПВХ окон, необходимо подготовить рабочее пространство. Перед началом мероприятий, следует запомнить несколько аспектов:
- Для того, чтобы не отступать от норм ГОСТа, необходимо соблюдать все этапы работы аккуратно и точно.
- Для лучшей адгезии в работе используется не вода, а грунтовка.
В первую очередь, следует очистить подоконник, снять занавески с окон и убрать всю мебель, расположенную в непосредственной близости от окна. Желательно накрыть мебель любым удобным материалом, а пространство под окном на полу – газетами или картоном, чтобы предотвратить возможные загрязнения.
Следующая цель – ликвидация окна, которое необходимо заменить на пластиковое. Потребуется перфоратор и электрический лобзик, которые помогут легко очистить поверхность до бетонного или кирпичного основания.
Далее можно приступать к грунтовке откосов.
На этом подготовительные мероприятия могут считаться завершенными.
Размеры пластиковых окон
Размеры окон в новом доме
В новом доме общую площадь остекления, размер и расположение окон выбирают, ориентируясь на требования различных архитектурных, строительных и санитарно — гигиенических норм и правил.
Остекление должно обеспечить необходимую освещенность помещения естественным светом, а также инсоляцию — облучение помещений солнечными лучами. Кроме того, расположение, размеры и форма окон существенно влияют на архитектурную выразительность фасадов, а также на интерьер помещений внутри дома.
При выборе размеров окон учитывают также и конструктивные особенности стен дома. Так, сооружать стены быстрее и удобнее, если размеры оконных проемов будут кратны размерам кирпича, блоков или бруса. Размеры оконного проема влияют и на прочность, устойчивость стен дома.
«ГОСТ 23166-99 Блоки оконные. Общие технические условия» рекомендует к применению оконные блоки следующих габаритных размеров:
- При ширине блока 570 мм. высота может быть равна 580; 860; 1160; 1320 или 1460 мм.
- При ширине блока 720 мм. высота может быть равна 580; 860; 1160; 1320; 1460; 1760; 2060; 2175 или 2375 мм.
- При ширине блока 870; 1170; 1320 или 1470 мм. высота может быть равна 580; 860; 1160; 1320; 1460; 1760; 2060; 2175; 2375 или 2755 мм.
- При ширине блока 1770 мм. высота может быть равна 1160; 1320; 1460; 1760; 2060; 2175; 2375 или 2755 мм.
- При ширине блока 2070; 2370 или 2670 мм. высота может быть равна 1160; 1320; 1460; 1760 или 2060 мм.
Многие производители пластиковых окон массово производят окна стандартных размеров, а также других типовых размеров, например, для замены окон в панельных многоэтажных домах. На строительном рынке, в строительных гипермаркетах, можно найти в продаже готовые пластиковые окна стандартных или типовых размеров. Стандартные окна производятся в больших количествах на поточных линиях. Поэтому, цена таких пластиковых окон заметно ниже, чем окон, которые изготавливаются по индивидуальному заказу.
При выборе размера окон следует учитывать, что
с увеличением площади остекления:
- Увеличивается стоимость строительства дома. Цена 1 м2 окна заметно больше, чем стоимость сооружения стены такой же площади.
- Возрастают тепловые потери, а значит и расходы на отопление и кондиционирование дома.
Как уже указывалось выше, габаритные размеры оконного проема удобно выбирать кратными размерам стеновых материалов с учетом толщины швов кладки. Размер оконного проема выбирают так, чтобы между оконным блоком и стеной оставался зазор.
Размеры оконных проемов в стенах. Технологические зазоры
Между оконным блоком и проемом в стене при монтаже необходимо оставить технологические зазоры, величина которых рекомендована «ГОСТ 30971-2012 Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия».
Технологические зазоры необходимы:
- Для размещения в них герметизирующих материалов монтажного шва.
- Для учета отклонений в размерах, а также отклонений от вертикали и горизонтали оконного блока и проема в стене.
- Для компенсации температурного изменения размеров оконного блока.
Расположение технологических зазоров между оконным проемом и блоком пластикового окна. Слева — проем без четверти, справа с четвертью.
Различают торцевой (боковой) монтажный зазор ( a — на рисунке) — пространство между стеновым проемом и торцевой поверхностью оконной коробки, и фронтальный монтажный зазор (b) — пространство между поверхностью четверти (фальшчетверти) стенового проема и лицевой поверхностью оконной коробки.
Для пластикового окна с габаритными размерами меньше 2000 мм. рекомендуется выбирать размер монтажного зазора a, в пределах 20 — 60 мм. Для окон с габаритными размерами больше 2000 мм. — размер монтажного зазора a, =25 — 60 мм. Зазор b во всех случаях =10 — 20 мм. При установке оконных блоков в четвертные проемы, рекомендуемый заход оконного блока за четверть коробки должен быть не менее 10 мм.
К известным габаритным размерам оконного блока, добавляют величину монтажного зазора и определяют размер проема в стене для установки окна стандартного размера. Или наоборот, из размеров оконного проема вычитают монтажный зазор и получают габаритные размеры окна для заказа изготовителю.
Установка подоконников
1. Подоконник перед резкой (подгонкой и зачисткой) выдерживается в помещении до приобретения им комнатной температуры.Установка подоконника проходит следующим образом: 2. Проверьте подоконник на соответствие размеров. Длина подоконников должна быть больше максимальной ширины оконного проема на 100 м, для заведения свеса подоконника на стену справа и слева от оконного проема. 3. Снимите защитную пленку с подоконника. 4. Разметьте подоконник строительным карандашом относительно центра конструкции, учитывая следующие условия:
- зазор между торцом подоконника и стенами внутренних откосов должен быть 3-4 мм (для компенсации температурного расширения);
- выступ подоконника от поверхности стены не должен перекрывать радиатор отопления более чем наполовину;
- плотное прилегание к внутренней поверхности помещения выступающих «ушек» подоконника;
- в части, примыкающей к оконному блоку, подоконник должен заканчиваться продольным ребром жесткости;
- примыкание подоконника к коробке оконного блока должно быть плотным, герметичным и устойчивым к деформациям.
5. С помощью ножовки с мелким зубом вырежьте подоконник по отметкам и подготовьте к установке. 6. Наклейте торцевые накладки, предварительно отрезав их по размеру. 7. Рекомендуется установить на подставочный профиль пружинные скобы для более плотного примыкания подоконника к профилю коробки. 8. Перед заполнением пространства под подоконником монтажной пеной установите опорные колодки таким образом, чтобы подоконник плотно на них опирался, и обеспечивался наклон в сторону помещения 1-2 градуса. Опорные несущие колодки устанавливаются с шагом не более 500 мм и не должны выступать за поверхность стены. Крайние опорные колодки устанавливаются на расстоянии от боковых откосов не более чем 100 мм. 9. Между опорными колодками, а также на сами колодки тонким слоем, нанесите монтажную пену. 10. Установите подоконник на монтажную поверхность. 11. Между подоконником и верхней плоскостью оконного откоса через прокладки установите распорки для фиксации подоконника до момента полимеризации пены. 12. Проверьте точность установки подоконника при помощи уровня в продольном и поперечном направлениях. 13. Герметизируйте шов между подоконником и оконной рамой с помощью силикона.
|
Для того, чтобы избежать царапин на поверхности и сколов в месте распила подоконника, необходимо соблюдать аккуратность и пилить без большого давления на подоконник. |
Технология установки и правила монтажа пластиковых окон по ГОСТу 30971-2002
Чтобы установленная конструкция долго служила, важно соблюдать требования к проводимым работам. Нельзя оставлять без внимания учет таких факторов, как:
- особенности стен проема;
- габариты (масса, размеры).
Требования ГОСТ к монтажу металлопластиковых систем
Государственный стандарт содержит требования, регулирующие расположение рамы, монтажных швов.
Основные требования монтажа окон:
Варианты установки окон-ПВХ
Отмечают две разновидности монтажных работ с пластиковыми окнами:
- полный разбор;
- без разора.
Второй способ легче, но не всегда применим. Существует ряд ограничений, когда его использование находится под запретом.
Технология установки пластикового окна с разборкой
Государственный стандарт отмечает, что разборная технология показана к применению в тех случаях, когда планируется установка крупногабаритной конструкции на достаточной высоте здания. Этот способ реализуется с целью придания раме дополнительных показателей прочности и надежности.
Цельная конструкция разбирается на составные части:
- убрать штапики;
- отсоединить стекло;
- снять створки.
Подготовить анкеры, чем больше рама, тем длиннее они должны быть, меньше должно выходить расстояние между ними. Средний параметр расстояния между анкерами составляет около 50 см.
После прикрепления рамы, проводится крепеж элементов, которые снимались до начала процесса монтажа. Когда они будут поставлены на свои места, прикрепляют отлив, а также откосы. Отлив рекомендуется фиксировать к подставочному профилю.
Установка пластикового окна без разборки
OLYMPUS DIGITAL CAMERA Без разбора пластиковые конструкции монтируют там, где оконная система не будет выше двух метров, а также, при его установке в здании, не выше 12 этажа. Важным достоинством такой технологии является отсутствие рисков неправильного монтажа конструкции, во время её окончательного сбора.
Как проходит этот процесс?
- Демонтируется старая рама (при необходимости).
- Устанавливается блок на бруски.
- Выравнивается окно по уровням горизонтальному, вертикальному.
- Система фиксируется в проеме.
- Блок закрепляется крепежными элементами.
- Создать внутреннюю часть монтажного шва (он необходим для защиты от проникновения влаги).
- Запенить монтажный шов.
- Закрыть его эластичной лентой.
- Прикрутить стартовый профиль.
- Вырезать по заранее определенным параметрам откосы.
- Установить откосы.
Мелочи, которые требуют особого внимания
Очень важно учитывать ряд мелочей, способных повлиять на общее качество конструкции:
проведение монтажа без разбора блока строго при закрытых створках;
регулировку фурнитуры проводить до начала этапа установки;
обязательно использовать подставочный профиль, без него будут образовываться мостики холода, его отсутствие влияет на уровень системы;
при установке разборной конструкции обращает внимание на очередность крепления штапиков, а также плотное их внедрение на нужное место.
Как произвести балконное остекление?
Балконное остекление требует особого внимания, потому что площадь стеклянных поверхностей, здесь очень велика. Кроме того, отдельные элементы конструкции будут нести на себе большой уровень нагрузки.
Первым делом на балконе происходит установка рамы, обладающей необходимыми параметрами, в том числе, мощности. Конструкции пластиковых окон здесь могут быть совершенно разными: распашными, откидными, глухими, с форточками и без них. Если балкон небольшого размера, мало применяется зимой, имеет смысл установить слайдеры. Они очень удобны, отлично экономят пространство, позволяют использовать полезную площадь подоконников. Единственным их недостатком выступает способность пропускать внутрь холод.
При необходимости создать теплую лоджию, следует применять широкие профили, оснащаемые многокамерными стеклопакетами. Они имеют поворотно-откидные механизмы, что позволяет легко осуществлять проветривание помещений.
Установка пластиковых откосов и аксессуаров на окна
Откосы в панельных домах можно обустраивать в день установки окон
Откосы из ПВХ монтируют в день установки окна в блочных и панельных зданиях, в кирпичных строениях ставят на второй день.
Используют варианты:
- сэндвич-панели;
- откосы из пластика со снимаемыми наличниками.
Первый вид можно ставить так, что получатся откосы с рассветом (под непрямым углом к плоскости окна). Так рекомендует ГОСТ, чтобы увеличить поступление света в комнату.
Вторую разновидность ставят, если нужно отделывать стены, а откосы уже есть. Края обоев или другого стенового материала аккуратно заводят под наличник. Если одновременно с установкой окон ремонтируют комнату, сэндвич-панели монтируют после окончания ремонта.
Рекомендуется сразу заказать москитную сетку
К категории аксессуаров относят элементы:
- проветриватель ступенчатой формы;
- москитная сетка;
- фиксатор;
- капельники;
- жалюзи, другие приспособления для улучшения работы.
Подоконник ставят после монтажа рамы, но до изготовления откосов. Если боковая отделка уже есть, в ней делают пазы глубиной 1 – 6 см, куда войдут концы подоконной доски. Монтажный шов выполняют при помощи пены. Промежуток от 8 см пенят за несколько раз, делая интервалы по 7 – 8 минут.
Саморезы загоняют в подстановочный профиль на расстоянии от низа кромки 1,8 – 2,0 см. Большие зазоры предварительно заделывают слоем штукатурки. При подгонке размеров подоконной доски учитывают допуск на свободное перемещение при жаре или в мороз, панель делают короче на 1 см.
Под подоконник ставят опорные элементы через 50 см, их фиксируют от сдвига саморезами. Доску ставят, контролируют уровень так, чтобы в сторону помещения был небольшой уклон 2 – 4 см, зависит от ширины панели.
Что еще должен сделать подрядчик после установки окна
Не зная норм ГОСТа, многие заказчики считают, что обязанности подрядчика заканчиваются после завершения установки оконного блока. И фирмы, устанавливающие окна ПВХ, пользуются этим, облегчая себе работу. На самом деле подрядчик обязан дополнительно выполнить следующие действия:
- Проверить работу створок окна, при необходимости произвести их регулировку и устранить возможные перекосы.
- Проверить работу всей фурнитуры, установленной на окне.
- Удалить защитную пленку.
- Собрать и вынести мусор, образовавшийся в процессе удаления старых оконных рам и установки пластикового оконного блока.
Основные ошибки при установке пластиковых окон своими руками
Если установить пластиковые окна неправильно, то это может привести к тому, что в доме будет холодно, через неправильно смонтированные отливы в помещение потечет вода. И сами дорогостоящие конструкции быстро придут в негодность. И уж если профессиональные монтажники допускают при установке окон ПВХ иной раз ошибки, то от них, безусловно, не застрахован и любитель, который устанавливает пластиковые окна своими руками.
Давайте рассмотрим 10 самых распространенных ошибок, которые допускаются при установке пластиковых окон.
Размер окна выбран неправильно
Обычно это следствие неправильного, небрежного замера оконного проема, и, соответственно, изготовления неподходящей оконной конструкции. И в случае, если окно слишком большое по размеру. И в случае, если размер сильно маленький, устанавливать такие конструкции просто нельзя.
Некачественная подготовка оконного проема
Если поверхности плохо очищены, на них остался строительный мусор, пыль, выбоины или, напротив, части стены выступают на поверхности проема, монтажная пена не встанет так плотно и ровно, как это необходимо для качественной установки пластиковых окон своими руками. Кроме того, загрязнения такого рода очень хорошо впитывают в себя влагу, и она вскоре окажется внутри вашей квартиры.
Игнорирование термоизоляции стены
Если пластиковое окно будет установлено без учета термоизоляции стены, то на стыках в квартиру будет проникать холодный воздух. Поэтому обязательно надо учитывать слои стен при монтаже пластиковых окон. Если стена состоит из одного слоя, окно должно быть выставлено точно в середине стены. Если стена двуслойная, окно следует установить на самом краю, как можно ближе к изоляции. А если стена трехслойная, то установить окно ПВХ необходимо прямо в плоскости изоляции стены, во избежание теплопотерь.
Неправильное расстояние между оконной рамой и откосом
Если оконная рама расположена слишком близко к откосу, то уплотнение в этом месте будет некачественным, и в этих местах начнет появляться и скапливаться влага. Если же рама, наоборот, расположена слишком далеко от откоса, то появляется риск деформации, поскольку нагрузка на анкеры либо металлические пластины слишком велика.
Неправильный размер подоконной планки
Подоконная планка должна быть несколько уже самой оконной рамы. Если она другого размера, или ее вообще решили не ставить, то под оконную раму будет проникать вода из-за отсутствия нормального уплотнения в этом месте, и как следствие, стена постоянно будет влажной. Металлические детали могут через определенное время просто подвергнуться коррозии.
Некачественное крепление окна ПВХ к стене
Если вы пожалели дюбелей или анкеров, и их слишком мало для того, чтобы прикрепить оконную конструкцию к стене надлежащим образом, со временем положение окна изменится, рама деформируется, и вам будет сложно отрывать и закрывать окно.
Недостаточно монтажной пены
Монтажная пена – практически единственный материал для изоляции оконной конструкции и непосредственно стены, к которой она крепится. Если пены будет мало, то тепло будет уходить. Поэтому зазор между откосом и оконной рамой нужно заполнять как следует, не жалея монтажной пены.
Отсутствие изоляционной ленты
Если вы решили не использовать положенную по ГОСТу изоляционную ленту на внутренней и внешней стороне оконной конструкции, будьте готовы к тому, что теплоизоляция будет постепенно становиться все хуже и хуже. Соответственно, окна придут в негодность гораздо быстрее, чем вам бы того хотелось.
Поэтому если вы решили установить пластиковое окно своими руками, постарайтесь пройти все необходимые этапы и произвести все необходимые действия качественно, аккуратно и не торопясь. Тогда ваши красивые пластиковые окна, установленные своими руками, будут радовать вас и ваших домочадцев долгие годы.
Крепление подоконника
Закрепление подоконника – это окончательный этап установки ПВХ окон.
На основание из бетона выкладывают цементную стяжку, которая поможет обеспечить устойчивость подоконника. Только на этом растворе он не провиснет и даже сможет выдерживать вес человека, захотевшего присесть на удобное основание.
Внутренние откосы наносятся на начальный профиль, а каждый последующий шаг выполняется с помощью замеров строительного уровня, который помогает прослеживать уровень наклона рамы. Если он хоть немного превысит норму, то окно будет плохо и открываться, и закрываться. Поэтому за строительной бригадой следить нужно внимательно.
Монтаж пластиковых окон по ГОСТу 30971-2002 должен производиться именно в этой последовательности. И напоследок отметим, что перед тем, как отпустить рабочих и подписать акт приема работы, проконтролируйте работу окна, откройте и закройте створки и убедитесь в правильной работе во всех направлениях.
В заключение предлагаем посмотреть видео, как должна выглядеть установка пластикового окна по ГОСТу:
https://youtube.com/watch?v=EhvN2q73KBM
