Установка пластиковых окон по госту 30971-2012: пошаговая технология

Требования к конструкции оконных блоков в жилых и общественных сооружениях

Изготовление окон и балконных дверей должно проводиться, согласно требованиям ГОСТ 23166 и настоящему стандарту, в соответствии с рабочими чертежами, утвержденными в принятом порядке.

Любое окно и балконная дверь в жилом здании по своей марке, конструкции, форме, основным размерам должно подходить по государственным стандартам.

ГОСТ устанавливает размеры окна и балконной створки, относительно наружных сторон блока и дверей, света, фрамуги, клапана и полотна. Действующий стандарт содержит чертежи с размерами каждой неокрашенной детали и изделия, за единицу измерения которых принимается один миллиметр.

Отвести дождевую воду возможно, с помощью отверстий в диаметре не менее десяти миллиметров. Их необходимо просверлить в каждом нижнем бруске коробки и горизонтальном импосте под дверцами и фрамугами на расстоянии пятидесяти миллиметров от вертикального бруска коробки и импоста, а под каждым клапаном имеется одно центральное отверстие.

Установка окон ПВХ по ГОСТу

В большинстве случаев, ГОСТ по установке пластиковых окон носит исключительно рекомендательный характер. Тем не менее, мы рекомендуем придерживаться основных требований — это необходимо, в первую очередь, для самого владельца дома.

Существует две технологии монтажа. Установка стеклопакетов своими руками может производиться с распаковыванием окон и без распаковывания. В первом случае необходимо полностью разобрать окно — снять штапики, вытащить стеклопакет, после чего зафиксировать раму с помощью анкерных болтов в проеме, а затем монтировать стеклопакеты и штапики. Во втором случае окно не разбирается, а крепится с помощью специальных крепежных элементов, анкерных пластин, без использования сквозного закрепления с помощью дюбелей. Первый способ считается сложнее и требует определенных навыков работы. Именно поэтому мы будем рассматривать только второй случай, как наиболее предпочтительный для большинства обывателей.

Устанавливаем окна

Прежде чем начать установку окон по ГОСТу, необходимо создать собственный план. Это может быть как самостоятельно разработанный чертеж, так и инструкция, которая идет в комплектации от производителя. Следование плану поможет выполнить работы без ошибок и с максимальной точностью.

Работы выполняются следующим образом:

Установка пластиковых окон по ГОСТу требует придерживаться определенных правил при создании монтажного шва

  • Поверхность заранее подготовленного оконного проема обрабатывается праймером для того, чтобы обеспечить лучшую адгезию с гидро- и пароизоляционными лентами. Наносить праймер нужно обычной малярной кистью.
  • Снимаем упаковку с окон и на полупериметре рамы проклеиваем уплотнительную ленту ПСУЛ. Это обеспечит дополнительную защиту монтажной пены от вредного воздействия УФ-лучей и атмосферных осадков.
  • Оконная рама устанавливается в проем. Данный момент далее мы рассмотрим детальнее.
  • Заполняем шов монтажной пеной.
  • Следующим шагом необходимо оклеить раму внутренней пароизоляцией. Для этого по внутренней стороне рамы проклеивается паронепроницаемая лента.

Пользуемся следующими правилами при установке пластикового окна:

  1. Наносим метки на те места рамы, где впоследствии будет происходить крепление.
  2. К рамам крепятся с боковых сторон крепежные элементы, при этом выдерживается шаг в 50 см. Нужно учитывать, что максимальный отступ с краев должен быть не более 15 см.
  3. К оконному проему прикрепляются саморезами крепежные элементы — анкерные пластины.
  4. Окно выставляется на пластиковые монтажные клинья по строительному уровню. Необходимо избегать каких-либо отклонений.
  5. Для дополнительной фиксации по бокам используются монтажные клинья или обычные деревянные бруски — они вставляются в промежутках между крепежными элементами.
  • На внешней стороне окна, после установки рамы, закрепляется диффузная лента под отлив.
  • Проемы, которые остались между оконной рамой и стенами, необходимо задуть монтажной пеной.

Установка подоконника

Подоконник идет в одном комплекте с металлопластиковыми окнами. Мастер сам определяет, какая у него должна быть ширина. Проводятся замеры, после чего подоконник аккуратно подрезается под нужную длину. Далее подоконник устанавливается следующим образом:

Установка подоконника

  • На деревянные бруски устанавливается подоконник и регулируется по высоте. Регулировка должна проводиться со строительным уровнем, чтобы подоконник находится строго горизонтально по отношению к оконному проему.
  • После того, как положение будет окончательно установлено, подоконник снимается, на его боковые части надеваются заглушки. На деревянные бруски, которые являются основанием для подоконника, укладывается клеящая смесь (рекомендуется использовать СМ-11 или аналогичный материал).
  • Подоконник повторно устанавливается на бруски и немного прижимается. При этой процедуре необходимо использовать строительный уровень, поскольку подоконник при монтаже может немного повести в сторону.
  • После того, как клеящий раствор закрепится, пространство между подоконником и оконным проемом задувается монтажной пеной.

Установка отлива

Установка отлива на окнах

Может устанавливаться как самодельный отлив, так и тот, что идет в комплекте с металлопластиковым пакетом. Если вы приобретаете слив, то нужно учитывать, что он крепиться с помощью саморезов на донный профиль, а выступающая над ним часть окна должна защищать место соединения профиля со сливом. Сам слив монтируется предельно просто: на оконный проем крепится профиль, после чего с помощью саморезов на нем закрепляется слив. Для дополнительной защиты места крепления производится задувание монтажной пеной.

Контроль монтажных работ

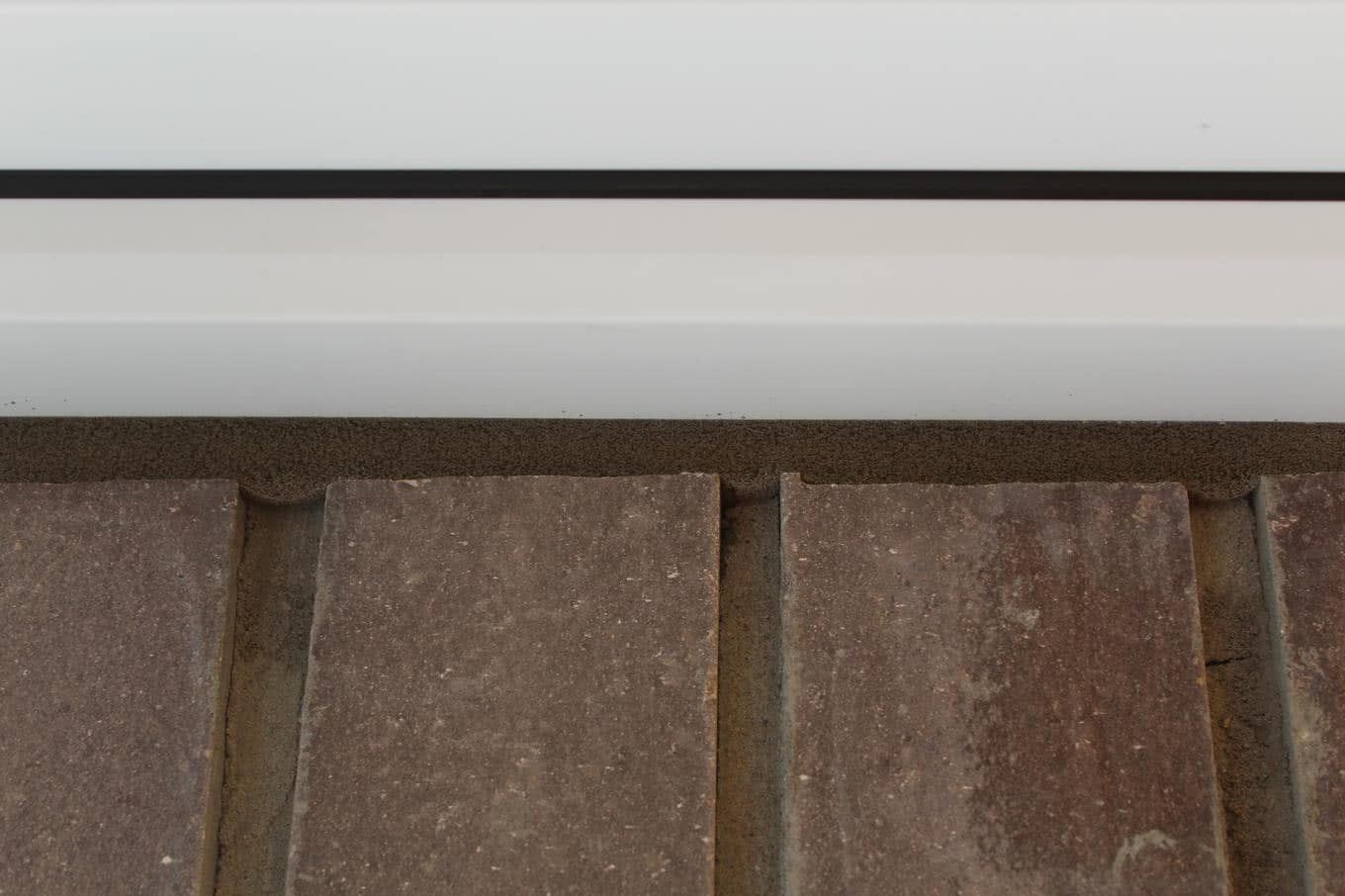

Обследуем внешнюю сторону монтажного шва. Лента ПСУЛ не должна иметь разрывов, монтажная пена не должна быть видна. Диффузионная лента должна быть плотно приклеена к поверхностям оконного блока и проема, в том числе в углах. Весь проем должен быть надежно герметизирован.
С внутренней стороны должна быть плотно прикреплена пароизоляционная лента, без зазоров и отслоений. Углы усиливаются взаимным перехлестом ленты. Вся монтажная пена должна находится под пароизоляционной лентой.

Монтажный шов, вид изнутри

Основная часть работы закончена. Теперь можно устанавливать подоконную доску и отлив

Стыки тоже важно обработать герметиком, чтобы предотвратить попадание влаги. При установке подоконной доски следует учитывать также потоки теплого воздуха от радиатора отопления и при необходимости предусмотреть воздушные каналы

Монтажный шов, вид сбоку

В целом, принцип правильного монтажа достаточно прост. Применение специальных защитных материалов, таких как ленточные герметики, водоотталкивающие паропроницаемые ленты ПСУЛ и пароизоляционные ленты, обеспечивает защиту утеплителя от возможного разрушения. Окно при правильной установке прослужит гораздо дольше, а в будущем сэкономит ваше время и деньги.

Появление плесени

Очень важно, чтобы утеплитель, который находится внутри монтажного шва, оставался сухим и не контактировал с влагой ни со стороны квартиры, ни со стороны улицы. Ведь тогда он теряет свои свойства утеплителя, герметика и звукоизоляционного материала

Технология правильного монтажа предполагает проведение определенных работ, направленных на обеспечение правильного функционирования и долговечности монтажного шва. Монтажный шов со стороны помещения должен быть воздухо- и паронепроницаем, а со стороны улицы наоборот — паропроницаем. Внутренняя часть такого шва (а это как раз и есть утеплитель, в качестве которого почти в 99% случаев выступает ПУ монтажная пена) должна обеспечивать необходимое сопротивление тепло- и звукопередаче.

Монтажная пена, как утеплитель, имеет множество преимуществ, например, на ней не отражаются колебания дневных и ночных температур, а также колебания при сменах сезонов года (зима-лето), она остается плотной и хорошо выполняет свои функции. Но она плохо переносит ультрафиолет и влажность. Поэтому пену необходимо закрывать специальными лентами ПСУЛ, пароизоляционными и диффузионными лентами.

Срок гарантии на швы

В приложениях гост установка окон пвх гост 30971 2012 указывается:

  1. Требования к материалам – общие и к каждому из трех слоев по отдельности (А).
  2. Порядок расчета изменения размеров окна под действием температуры (Б).
  3. Графические изображения (для изучения предпочтительнее гост 30971 2012 скачать pdf форматом) вариантов примыканий (В):
    • верхние и боковые швы в различных проемах (кирпич, панели, дерево, вентилируемый фасад) без отделки внутреннего откоса (используется лента псул гост 30971 2012);
  4. с отделкой штукатуркой, гипсокартоном, применением пароизоляционной ленты;
  5. нижние в бетонных панелях и деревянных стенах.
  6. Схемы крепления окон в проеме и способы заделки (Г).
  7. Оценка температурного режима при помощи программного обеспечения (Д).
  8. Методики:
    • оценки и испытания теплотехнических параметров (Е);
  9. определения показателей водопроницаемости (Ж);
  10. по воздухопроницаемости (И).

Требования к конструкции оконных блоков в жилых и общественных сооружениях

Изготовление окон и балконных дверей должно проводиться, согласно требованиям ГОСТ 23166 и настоящему стандарту, в соответствии с рабочими чертежами, утвержденными в принятом порядке.

Любое окно и балконная дверь в жилом здании по своей марке, конструкции, форме, основным размерам должно подходить по государственным стандартам.

ГОСТ устанавливает размеры окна и балконной створки, относительно наружных сторон блока и дверей, света, фрамуги, клапана и полотна. Действующий стандарт содержит чертежи с размерами каждой неокрашенной детали и изделия, за единицу измерения которых принимается один миллиметр.

Отвести дождевую воду возможно, с помощью отверстий в диаметре не менее десяти миллиметров. Их необходимо просверлить в каждом нижнем бруске коробки и горизонтальном импосте под дверцами и фрамугами на расстоянии пятидесяти миллиметров от вертикального бруска коробки и импоста, а под каждым клапаном имеется одно центральное отверстие.

https://youtube.com/watch?v=ORcLKpyr7NE

Подготовительные мероприятия

Перед тем, как начать установку ПВХ окон, необходимо подготовить рабочее пространство. Перед началом мероприятий, следует запомнить несколько аспектов:

  • Для того, чтобы не отступать от норм ГОСТа, необходимо соблюдать все этапы работы аккуратно и точно.
  • Для лучшей адгезии в работе используется не вода, а грунтовка.

В первую очередь, следует очистить подоконник, снять занавески с окон и убрать всю мебель, расположенную в непосредственной близости от окна. Желательно накрыть мебель любым удобным материалом, а пространство под окном на полу – газетами или картоном, чтобы предотвратить возможные загрязнения.

Следующая цель – ликвидация окна, которое необходимо заменить на пластиковое. Потребуется перфоратор и электрический лобзик, которые помогут легко очистить поверхность до бетонного или кирпичного основания.

Далее можно приступать к грунтовке откосов.

На этом подготовительные мероприятия могут считаться завершенными.

Какие документы оформляются при установке?

У владельца новых окон из ПВХ на руках должны оказаться два документа, один из них – до установки, другой – по окончании работ по замене оконных блоков.

  1. Предварительно оформляется договор, в котором должны присутствовать необходимые расчеты по теплофизическим свойствам устанавливаемого в конкретный стеновой проем окна. На их основе выбирается наилучшая схема монтажа, которую согласуют с заказчиком.
  2. После завершения монтажа пластиковых окон заказчику передается технический паспорт монтажа со схемой установки. Также там должны быть перечислены материалы, использовавшиеся для заделки монтажных швов, и гарантийные обязательства подрядчика.

Три слоя заделки шва

Содержание основной части норм посвящено правилам заполнения монтажного зазора между оконными блоками и проемами по принципу «изнутри плотнее, чем снаружи». Каждый монтажный узел должен иметь три слоя заделки: снаружи – защита от климатических воздействий, в середине – утеплитель, изнутри – пароизоляция. Можно использовать разные материалы для внешних слоев и разные монтажные пены, но, в том или в другом исполнении, эти три плоскости заделки должны присутствовать.

Наружный слой призван защищать слой утеплителя от проникновения в него влаги, и должен обладать паропроницаемостью для того, чтобы через него имелась вентиляция утеплителя. То есть, наружный слой должен быть водоизоляционным и паропроницаемым.

Эти требования обусловлены тем, что при проникновении влаги в утеплитель его теплоизоляционные качества падают. Наилучшим образом современным требованиям для наружного слоя соответствуют ПСУЛ (предварительно-сжатые уплотнительные ленты). Это специальные монтажные ленты, которые наклеиваются на оконную коробку перед ее установкой в проем, и потом, расширяясь, они заполняют все неплотности четверти в проеме.

При серьезных достоинствах: оптимальная строительная физика и технологическая простота, они обладают и недостатками. Удобно эти ленты применять в новом строительстве, когда проем имеет хорошую геометрию. Но при замене окон в старых домах, когда откосы неровные, а тем более, штукатурные, их использование затруднено. Еще один недостаток — на ПСУЛ не ложится штукатурка.

В ограниченном виде возможно использование снаружи силикона. При этом следует соблюдать определенные правила: толщина слоя силикона должна составлять половину от ширины заполняемого шва, и силикон должен быть приклеен только с двух сторон и работать на растяжение, остальные его стороны должны оставаться свободными.

Герметик при устройстве изоляции монтажного шва применяться может. Хотя, отчетливо в ГОСТе он не прописан, но и запрета на его применение нет, как бы того ни хотели сторонники монтажных лент. Пример использования силикона снаружи и изнутри помещения показан на узле А.14 в ГОСТ 30971-2002. Недопустимо, конечно, как можно иногда наблюдать на объектах, просто помазать силиконом поверх пены – это имитация защиты шва, но не сама защита.

Центральный слой – теплоизоляционный. В настоящее время для его исполнения применяют полиуретановые пены. Лучше всего использовать пены, предназначенные специально для установки окон. Такие пены равномерно заполняют шов и их не надо подрезать после затвердевания. Прочие пены после окончания монтажа свисают клочьями со стороны помещения, и их срезают, нарушая защитную наружную корочку.

Внутренний слой – пароизоляционный. Его функция состоит в защите утеплителя (пены) от проникновения в нее паров влаги со стороны помещения. Для этих целей при оштукатуривании откосов применяют пароизоляционные ленты, в основном, на основе бутила, а также покрасочные пароизоляции для влагостойких гипсокартонов. Возможно применение силикона по тем правилам, которые упомянуты выше.

Меры безопасности.

Монтажные работы допускается производить только в спецодежде, не стесняющей движения, а также в защитной каске и перчатках. При сверлении материалов, дающих от летающую стружку, следует применять защитные очки. Для защиты органов дыхания от строительной пыли применять респиратор. Приставные лестницы и стремянки должны быть снабжены устройством, предотвращающим возможность сдвига и опрокидывания при работе. Нижние концы приставных лестниц и стремянок должны иметь оковки с острыми наконечниками для установки на грунте, а при использовании лестниц на гладких поверхностях (металле, плитке, бетоне), на них надеваются башмаки из резины или другого не скользящего материала.

Наши события

17 сентября 2021, 11:16
RusCable Live — 30 лет Ассоциации «Электрокабель». Итоги собрания АЭК

15 сентября 2021, 13:35
Ассоциация «Электрокабель» отмечает свое 30-летие

15 сентября 2021, 12:07
Главные итоги 78 Общего собрания Ассоциации “Электрокабель”

13 сентября 2021, 18:23
RusCable Insider #238 — Новая линия Rosendahl. АЭК наградил Москабель. Интервью с СаранскКабель-Оптика и осенние изменения в ГОСТ

10 сентября 2021, 10:45
RusCable Live — Электропровод: традиции профессионализма и новый цех. Изменения в ГОСТе 31996-2012. АЭК. Эфир от 10.09.2021

8 сентября 2021, 15:44
78 Общее собрание Ассоциации «Электрокабель» состоится с 13 по 16 сентября в Завидово

Установка, крепление и сверление пластиковых окон

Выбор места установки оконного блока по глубине стенового проема определяют согласно проектному решению.

Оконные блоки устанавливают в проем. Положение окна в проеме регулируют и временно фиксируют установочными клиньями, которые размещают в распор между стеной и коробкой окна в местах угловых соединений коробки и импостов.

Оконные блоки устанавливают по уровню. Отклонение от вертикали и горизонтали сторон коробок в смонтированных окнах не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту коробки. Кроме того, при регулировке положения окна необходимо выдержать размер технологических зазоров между коробкой и проемом стены.

После выравнивания и временной фиксации клиньями, коробку оконного блока крепят к стеновому проему с помощью крепежных элементов (см. рисунок).

Для передачи нагрузок, действующих в плоскости оконного блока, на строительную конструкцию применяют опорные (несущие) колодки из полимерных материалов или пропитанной защитными средствами древесины твердых пород. Число и расположение опорных колодок определяют в технологической документации. Рекомендуемая длина колодки — 100-120 мм. Опорные колодки устанавливают после крепления оконного блока к стеновому проему крепежными элементами.

Деревянные клинья, применяемые для временной фиксации окон в процессе монтажа, после установки опорных колодок и перед заделкой монтажных швов необходимо удалить.

При установке оконных блоков допускается использовать универсальные опорные колодки, конструкция  которых позволяет их использовать, как для регулировки положения и временной фиксации окна, так и в качестве постоянных несущих колодок.

При многослойных конструкциях стен, когда оконный блок устанавливают в зону утеплителя, нагрузки должны передаваться на несущую часть стены.

ГОСТ 30971-2012 рекомендует выполнять крепление коробки пластикового окна к стене одним из следующих способов:

Схема крепления коробки пластикового окна к стене

В качестве крепежных элементов для монтажа изделий следует применять:

  • гибкие анкерные пластины в комплекте с шурупами и дюбелями;
  • распорные рамные дюбели (для стен из кирпича, бетона и каменных материалов) или монтажные шурупы (для деревянных стен);
  • специальные монтажные системы (например, с регулируемыми монтажными опорами).

Выбор крепежных элементов (в т.ч. размеров анкерных пластин) и их глубину заделки в стене производят в зависимости от конструкции стены и устанавливают в технологической документации на основании расчета несущей способности крепежа.

Не допускается использование для крепления изделий герметиков, клеев, пеноутеплителей, а также строительных гвоздей.

Расстояние между точками закрепления окна по контуру проема устанавливают на основании технических требований производителя профильной системы.

Расстояние от внутреннего угла коробки до крепежного элемента не должно превышать 150-180 мм; от узла импостного соединения до крепежного элемента — 120-180 мм.

Пример расположения точек крепления коробки и опорных (несущих) колодок при монтаже оконного блока приведен на рисунках.

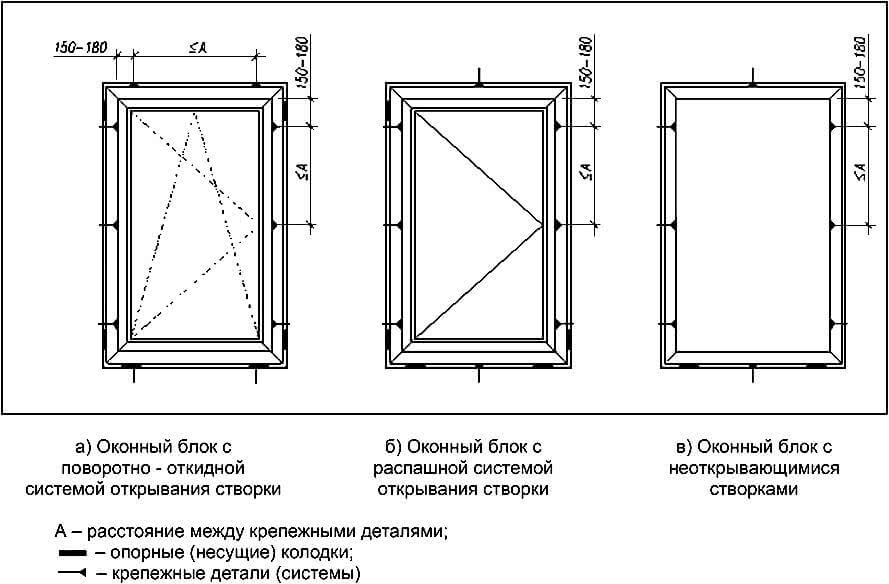

Схема расположения фиксирующих колодок, а также мест крепления и сверления пластикового окна. Расстояние между точками крепления SA не более 700 мм при ширине металлопрофиля коробки менее 62 мм. Если ширина профиля более 62 мм, то расстояние SA = 600 мм., не более.Схема расположения фиксирующих колодок, а также мест крепления и сверления одностворчатых пластиковых окон. Расстояние между точками крепления SA не более 700 мм при ширине металлопрофиля коробки менее 62 мм. Если ширина профиля более 62 мм, то расстояние SA = 600 мм., не более.
