Что такое дифференциальный автомат?

Полезные монтажные советы

Монтаж дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надёжной.

«Ноль» к нагрузке обязательно должен идти от дифавтомата, иначе возникнет разница значений токов, и защитное устройство сразу сработает. В результате подключить электроприборы не удастся

В электрике не следует пренебрегать советами, поэтому к приведенным рекомендациям следует отнестись внимательно:

1. При подключении проводов к дифференциальному автомату обязательно нужно соблюдать полярность. Клемма «нуля» обозначается как N, а «фазы» – 1 или 2.
2. Работы по подключению необходимо производить при полном обесточивании всех проводов.
3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифавтоматом первого уровня.
4. Стоит подбирать мощность дифавтоматов второго уровня в соответствии с предполагаемой нагрузкой на электроконтур в каждой комнате.
5. Нельзя объединять выходящие «ноль» и «фазу» дифавтомата с неподключенными к нему электропроводами, даже если они идут от параллельно подключенных АВДТ.
6. Выходящий из дифавтомата «ноль» не должен соприкасаться с жилой заземления.

При фиксации провода в клемме нужно следить, чтобы в разъем не попала изоляция. Плохой контакт может привести к перегреванию дифавтомата и его поломке.

При несоблюдении большинства вышеописанных рекомендаций АВДТ просто не будет функционировать должным образом. Он может «выбивать» при подключении нагрузки или вообще не срабатывать на утечку тока. Поэтому к электрической схеме подключения нужно отнестись со всей серьёзностью.

АВДТ – снаружи и внутри

Внешние отличия АВДТ от автомата и УЗО:

• В отличие от автоматического выключателя, дифавтомат никогда не бывает однополюсным. Точек подключения в однофазной сети две, а в трехфазной сети их всегда четыре.
• Электрическая схема на лицевой панели устройства содержит три мнемосимвола:
  1. Овал, охватывающий проводники на входе. Это тороидальный сердечник дифференциального трансформатора.
  2. Дуга в половину окружности на фазной линии, обозначающая электромагнитный расцепитель.
  3. Прямоугольный выступ на фазной линии – тепловое реле.

У УЗО нет символа электромагнитного расцепителя, а у автоматического выключателя – дифференциального трансформатора.

Номинал сетевого тока АВДТ, в отличие от УЗО, имеет дополнительное буквенное обозначение – A, B, C или D, указывающее на его времятоковую характеристику.

Внутри дифавтомата находятся три чувствительных элемента:

1. Электромагнитный расцепитель.
2. Тепловой расцепитель.
3. Измеритель дифференциального тока.

Соленоид электромагнитного расцепителя подключен не только к фазной линии, но и к дифференциальному трансформатору. Поскольку выдаваемый измерителем ток невелик – в зависимости от модели он может быть в пределах от 6 до 500 мА, в цепь включается усилитель.

Подробнее об отличиях УЗО и дифавтомата можно почитать здесь.

Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип

Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.

Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.

Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.

Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.

Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.

Эту задачу выполняют защитные модули по своим алгоритмам.

Как работает устройство защитного отключения: краткое пояснение

УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.

Устройство защитного отключения монтируется и подключается в квартирном щитке.

Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.

Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.

Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.

Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.

За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.

Автоматический выключатель: защитные функции модуля

Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.

Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.

Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:

1. теплового расцепителя;
2. электромагнитной отсечки.

Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.

Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.

Токовую отсечку обеспечивает электромагнит отключения.

Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.

Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.

Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.

Какие защиты выполняет дифавтомат в домашней проводке

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.

Его внутренняя схема в своей конструкции имеет:

1. дифференциальный орган;
2. тепловой расцепитель;
3. катушку электромагнита отсечки.

Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.

Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.

За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.

Иностранные модели

ABB – это самая известная, пожалуй, марка на рынке автоматических защитных устройств, которую выбирают сотни тысяч покупателей. Принадлежит совместной шведско-швейцарской компании. В настоящее время производства размещены более чем в ста странах.

По многочисленным отзывам, компания выпускает одни из лучших дифавтоматов. Цена может колебаться от 2000 до 4000 рублей на однофазные устройства, в зависимости от параметров и модели.

Марка французской продукции LeGrand широко известна во всем мире. Для этого бренда характерно наличие большого ряда моделей производимых дифавтоматов, в том числе и для трехфазной цепи. Стоимость трехфазных дифавтоматов доходит до 10000-12000 рублей.

Бренд Siemens продукции немецкого предприятия, имеющего давнюю историю. Выпускает много видов промышленной и бытовой техники. Специализация на электротехнических изделиях отсутствует. Видимо поэтому качество несколько ниже, чем у предыдущих производителей. Цена изделий – 2000-5000 рублей.

https://youtube.com/watch?v=6K-x4h778Uc

Конструкция и принцип работы дифференциального выключателя

Все корпуса дифавтоматов изготавливаются с использованием не проводящих электрический ток материалов. На задней стенке модуля устанавливается защелка для крепления к DIN-рейки. Монтаж устройства выполняется так же, как и простого автоматического выключателя или УЗО. В однофазных сетях с напряжением 220 В устанавливаются двухполюсные модули с четырьмя контактами, для ввода и вывода фазных и нулевых проводников. В трехфазных сетях с напряжением в 380 В используются четырехполюсные дифавтоматы с восемью контактами, для подключения входных и выходных проводников трех фаз и нейтрали.

Защиту цепей электропитания в дифференциальном автомате от КЗ и перегрузок по мощности выполняет встроенный блок автоматического выключения, состоящий из механизма расцепления электрических контактных площадок, который срабатывает на выключение подачи электроэнергии при превышении расчетного тока нагрузки. Кроме этого, модуль дифавтомата снабжен специальной рейкой ручного включения/выключения. Для защиты людей и животных от удара электрическим током предназначен второй блок дифавтомата, включающий в себя управляющий дифференциальный трансформатор с электромагнитной катушкой выключения устройства, мгновенно обесточивающей сеть при опасной разнице значений между входной и выходной величиной тока.

Дифференциальные автоматические выключатели с успехом используется как в трехфазных, так однофазных линиях передачи переменного электрического тока. Эти электротехнические изделия в значительной степени повышают безопасность эксплуатации различной бытовой техники и электроприборов. Но для того чтобы дифавтомат выполнял свои защитные функции, его необходимо правильно подключить к сети, соблюдая нормы ПУЭ (правил устройства электроустановок). Ниже мы рассмотрим схемы подключения дифференциальных защитных автоматов.

Выключатель автоматический дифференциальный АД63К 1п+N 10А 30мА С АС 18мм

• Код товара 4777947
• Артикул 12521
• Производитель Schneider Electric/Домовой

Интеллектуальные гелевые решения от компании Cellpack

Широкая линейка гелей Cellpack предлагает современные заливочные компаунды для защиты электрических и электронных компонентов при низком напряжении до 1 кВ

Реле времени астрономическое PCZ-527-1 от СООО Евроавтоматика ФиФ в ассортименте ЭТМ

Программируемое циклическое реле времени PCZ-527-1 предназначено для включения и отключения освещения в зависимости от географических координат местности и/или включения по недельной программе.

{SOURCE}

Схемы подключения разных приборов

После того как разобрались в вопросе, как работает УЗО и дифавтомат, можно начать разбираться со схемами. Начнем со схемы подключения двухполюсного прибора

И сразу же обратите внимание на нижний рисунок, где четко обозначены входные клеммы и выходные

Хотелось бы отметить, что на защитных устройствах есть специальная кнопка тестирования, обозначенная буквой «Т». С ее помощью можно проверить, как работает УЗО, правильно или нет.

Итак, схема подключения этого прибора производится через три клеммы (контакта):

• фаза;
• ноль;
• тестирование.

То есть, получается так, если где-то в цепи появился ток утечки, то размыкаются именно эти контакты. Выходные клеммы в данном случае не работают, как контакты.

Что касается трехфазной сети, куда подключается четырехполюсной прибор, то схема будет выглядеть, как на нижнем рисунке.

По сути, это предыдущая схема, где в обязательном порядке должна соблюдаться полярность соединения фазы и нуля. При этом с четным клеммам подключаются выходные контуры, к нечетным входные.

Схема соединения трехфазного защитного прибора к трем однофазным сетям

Этот тип подключения будет работать только в том случае, если у трех однофазных систем проведен один контур в нейтралью. Очень удобный вариант в том плане, что для трех отдельных схем используется всего лишь один дифференциальный автомат или УЗО. Основная задача установщика – найти подходящее место монтажа, где можно было бы соединить одной шиной нейтраль и развести ее по контурам на три системы.

Вот эта схема ниже:

Кстати, если в сеть установлен электродвигатель, который работает без нейтрали, то защитный прибор можно подключить, не используя нулевую клемму. Правда, при этом кнопка тестирования работать не будет, что не всегда удобно. Но это частный вариант, используемый достаточно редко. В этом случае оптимальный вариант – это установка в схему электромагнитных устройств с механическим расцепителем.

Можно ли подключить трехфазное защитное устройство в однофазную сеть

В принципе, никаких проблем здесь нет. Правда, метод этот не самый рациональный. Им чаще всего пользуются в том случае, если к однофазной сети подключаются последовательно еще две однофазные сети. То есть, УЗО или дифавтомат монтируются в первую сеть через одну фазу, к нему же подключаются еще две через остальные клеммы.

https://youtube.com/watch?v=0l7xlGVwApk

Как выбрать автомат для электропроводки

Технические характеристики дифференциальных автоматов

Автомат для частного дома или квартиры выбирают в зависимости от его характеристик. Они указываются на корпусе устройства. К основным обозначениям относят:

• аббревиатура наименования – АВДТ;
• номинальные параметры тока – С (зависимости времени и тока), число (предельный ток, значение которого нельзя превышать);
• номинальное напряжение для бытовой сети – от 220 до 230 В;
• параметр тока утечки — 30 мА;
• символ, подтверждающий наличие функций АВ и УЗО.

Оптимальный электрический автомат с функциями АВ и УЗО для монтажа в щитке квартиры – однофазный, со значением 220/50. Для частного дома стоит купить трехфазный прибор со значениями 380/3

При покупке также стоит обращать внимание на другие критерии подбора

Ток короткого замыкания

Обозначение номинального тока дифавтомата

Для сетей освещения стоит выбирать модели с номинальными показателями 10-30 мА. Для одиночных цепей подойдет автомат на 10 мА, для групповой – на 30 мА. Устройства с номинальными параметрами от 100 до 300 мА ставятся на ввод.

Рабочий ток (номинальный)

Номинал – стандартный показатель, который принимает значение 6, 10, 16, 25 и 50 А. При подаче рабочего тока прибор остается включенным. На корпусе прибора эта характеристика имеет маркировку «С» с числовым индексом.

Ток срабатывания

Ток срабатывания отключения

В зависимости от величины тока срабатывания при подключении потребителей дифавтоматы подразделяются на классы:

• В – возможна перегрузка 3-5 раз;
• С – перегрузка происходит 5-10 раз;
• D – питание отключается и включается 10-20 раз.

Электропроводка с малым количеством маломощных устройств требует типа В. Для городской квартиры или дома подойдут автоматические выключатели С-типа. В промышленных цехах лучше устанавливать приборы D-типа.

Селективность

Характеристика «тип встроенного УЗО» маркируется буквенным индексом или небольшим рисунком

Аналогично УЗО автоматы функционируют по принципу селективности – задержки по времени срабатывания. Поэтому выбор оптимальных автоматов для жилой квартиры должен основываться на избирательности отключения прибора от сети и электродинамике устойчивости защитной системы.

На дифференциальных устройствах бывают два обозначения селективности:

• S – задержка от 200 до 300 миллисекунд;
• G – задержка от 60 до 80 миллисекунд.

Число полюсов

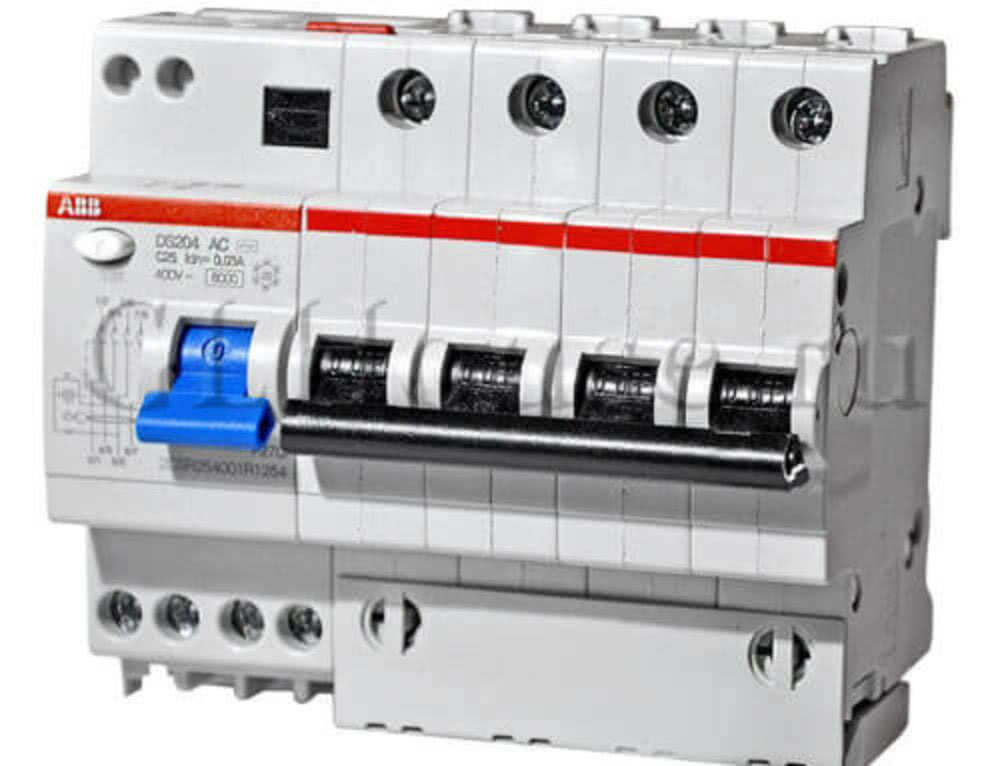

Четырехполюсный дифавтомат для подключения в сети 380 В

На рынке присутствуют модели:

• 1-полюсные с высокой работоспособностью, рассчитанные на 10 тыс. срабатываний. К ним подключается только кабель, имеющий сечение 25 мм.
• 2-полюсные – подходят для двухпроводных сетей, обеспечивают защиту от превышения величины тока работы и расцепителя тепла. Срабатывают больше 10 тыс. раз.
• 3-полюсные – имеют нулевую последовательность и могут сработать при разнице показаний вторичной обмотки. Отличаются высокими пропускными показателями.
• 4-полюсные – нужны для обустройства трехфазной сети. Оснащаются 4-мя модулями и блоком дифзащиты.

Тип дифавтомата

От этой характеристики зависит, как электроавтомат отреагирует на токовую утечку. Существует две группы изделий:

• электромеханические – срабатывают при утечке независимо от сетевого напряжения;
• электронные – реагирую только при напряжении сети, в случаях обрыва нуля не защищают от утечки.

На схеме электронной модели есть картинка платы с усилителем-треугольником.

Производитель

Дифференциальный автомат Schneider Electric Easy9 1P+N 10А 30мА тип AC

Чтобы выбрать электрический автомат, ориентируясь на характеристики или бренд, нужно учесть тип жилья и финансовые возможности:

• в качестве временной лучше подбирать недорогую автоматику – Schneider Easy9, IEK, Legrand RX3;
• для квартиры подойдут Legrand TX3 и Schneider Merlin Gerin (DOMOVOI) и АВВ;
• электролинию загородного дома защитит ABB (DS201), Schneider Acty9, Legrand DX3.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 “Обозначения буквенно-цифровые в электрических схемах” и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специального буквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах.

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D – для УЗО и комбинацию QF1D – для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – « дифференцирующий ».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

Как обозначается узо на однолинейной схеме – пример реального проекта

Как говорится в известной пословице «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим на реальном примере.

Предположим, что перед нами находится однолинейная схема электроснабжения квартиры. Из всех этих графических обозначение можно выделить следующее:

Вводное устройство защитного отключения расположено сразу после счетчика. Кстати как вы могли заметить буквенное обозначение УЗО – QD. Еще один пример как обозначается узо:

Заметьте, что на схеме помимо УГО элементов также наносится их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных автоматов:

Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

{SOURCE}

Основные параметры

Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:

• Корпуса, изготовленного из негорючего тугоплавкого материала;
• Клемм с маркировкой, предназначенных для подключения проводников;
• Рычага включения-выключения. Количество зависит от модели конкретного устройства;
• Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
• Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).

При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.

Выбор дифавтомата нужно производить исходя из множества параметров:

1. Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
2. Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
3. Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
4. Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
5. Отключающая способность – значение зависит от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
6. Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» — 1 к самому «быстрому» — 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
7. Условия использования – определяются исходя из потребностей.

Выбор дифавтомата по мощности

Для того чтобы выбрать дифавтомат по мощности необходимо учитывать состояние проводки. При условии, что проводка качественная, надёжная и отвечающая всем требованиям, для расчёта номинала можно применить следующую формулу – I=P/U, где P – это суммарная мощность используемых на линии дифференциального автомата электрических приборов. Выбираем дифавтомат ближайший по номиналу. Ниже приведена таблица зависимости номинала дифавтомата от мощности нагрузки для сети 220 В.

Все характеристики дифавтоматов указываются непосредственно на самом корпусе устройства, что облегчит подбор подходящего дифференциального автомата и поможет определиться с тем, какой дифавтомат для квартиры подойдёт лучше всего.

На данный момент в продаже имеются дифавтоматы с двумя типами расцепителя:

• Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
• Электромеханический — не потребует для работы внешних источников питания, что делает его автономным.

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

• наличие тока утечки;
• неожиданное короткое замыкание;
• перегрузка электрической сети по мощности.

Утечка определяется с помощью дифференциального трансформатора, который реагирует на разницу между значениями тока на «нуле» и «фазе».

Отличие может возникнуть при контакте человека с предметами под напряжением или при частичном замыкании электроприборов на окружающие их поверхности. В таких случаях срабатывает дифавтомат и отключает электричество.

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие управляющей микросхемы

Датчик короткого замыкания реагирует на высокий ток. А подключение избыточной нагрузки определяется по нагреву металлической термопластины, которая размыкает электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с электропроводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемном контуре.

Характеристики и выбор дифавтомата

Выбирая устройство, прежде всего надо определиться с выбором места его установки, и уже после этого подбирать дифференциальный автомат с техническими характеристиками, соответствующими вашим требованиям.

Кроме того, необходимо точно знать напряжение сети, в которой будет устанавливаться устройство. В зависимости от его величины (напряжения), существуют разные типы дифавтоматов. Различить их можно по надписям на корпусе устройства, рядом с отметкой о частоте тока( 50 Гц).

Номинал, равный сечению провода, следит за недопустимостью превышения током нагрузки допустимых показателей, а в случае отклонения от нормы, отключает питание.

Различаются дифавтоматы и по типу электромагнитного расцепителя, в зависимости от величины пускового тока они могут быть разной чувствительности:

B — предназначена для работы с превышениями норм от 3 до 5 раз. Этот вариант наиболее приемлем в случаях минимальной нагрузки на сеть, его часто устанавливают на дачах;

С — максимальная перегрузка колеблется в интервале от 5-10 раз. Оптимальное место установки – жилые квартиры и дома;

D — отключение происходит, если номинал превышен в 10-20 раз. В основном устанавливаются на предприятиях, фабриках или офисных помещениях, требующих больших энергозатрат.

Еще один параметр, на который стоит обратить внимание при выборе такого устройства – это отключающий дифференциальный ток и его класс. Обычно для потребительских сетей используют дифавтоматы с номиналом тока утечки 10 мА (линия с единственным потребителем) или 30 мА (более распространенные устройства, применяемые для нескольких потребителей)

Немаловажной характеристикой защитного устройства является и его класс ограничения силы тока, а также номинальная отключающая способность

В случае резких перепадов напряжения или максимальной сетевой нагрузки, необходимо понимать, насколько быстро отреагирует защитное устройство на нештатную ситуацию

Немаловажной характеристикой защитного устройства является и его класс ограничения силы тока, а также номинальная отключающая способность. В случае резких перепадов напряжения или максимальной сетевой нагрузки, необходимо понимать, насколько быстро отреагирует защитное устройство на нештатную ситуацию. Именно это показывает класс токоограничения дифавтомата, в зависимости от класса (по нарастающей от 1 до 3), устройство отключает электропитание в случае аварии

Предпочтение отдается дифавтоматам 3 класса, как самым быстродействующим. К сожалению, стоимость такого устройства будет гораздо выше подобных дифавтоматов более низкого уровня

Именно это показывает класс токоограничения дифавтомата, в зависимости от класса (по нарастающей от 1 до 3), устройство отключает электропитание в случае аварии. Предпочтение отдается дифавтоматам 3 класса, как самым быстродействующим. К сожалению, стоимость такого устройства будет гораздо выше подобных дифавтоматов более низкого уровня.

Похожие записи:

Плиты перекрытия (жби, жб, железобетонные): размеры, монтаж, технические характеристики, серия Устройство отмостки и дренажа фундамента Изготовление ферм из профильной трубы своими руками Конопатка дома из бруса Песок для штукатурки стен Как убрать стыки на обоях после высыхания
