Складной верстак универсальный

Автор придумал такую ножницеобразную конструкцию, чтобы можно было работать как стоя, так сидя. По идее, на верстак можно установить циркулярную пилу или рубанок, также установлен двигатель с приводом, чтобы не раскладывать вручную. Как видите, конструкция довольно простая, такой складной верстак универсальный может выполнять множество функций, если немного усовершенствовать. Как его сделать, изображено на фотографиях в галерее.

Источник фото www.instructables.com/id/Scissor-Bench-Adjustable-Height-Motorized-Workstat

Универсальный стол для фрезера

Если вы имеете, хоть какое-то отношение к столярке, без фрезера обойтись очень тяжело. Обработать кромку, сделать шиповое соединение, пазы, канавки – все это делается фрезером. Причем стол или верстак нужен обязательно, потому что невозможно сконцентрироваться одновременно на обработке и обрабатываемой детали. Заводские столы с дорогими комплектующими обычно мало подходят для частного использования, в основном из-за стоимости. Автор предлагает самостоятельно сделать универсальный стол для фрезера, с интересным дизайном и простыми регулировками.

Основная деталь стола, подъемник для фрезера. Здесь используется наклонная плоскость, чтобы поднимать и опускать двигатель. Это довольно простая конструкция и по утверждению аватора очень надежна в эксплуатации. Изготовить подъемник своими руками довольно легко, здесь нет каких-либо сложных деталей. Погрешности, допустимы, куда без них, поэтому все соединения должны быть герметичными, но это необходимо для любого устройства этого типа.К сожалению на фото плохо видно цифры, но все детали показаны.

Ниже в галерее пошаговые фото изготовления стола. Их довольно много, больше ста штук, поэтому описание будет кратким. В первой части резка наклонной плоскости, верхний и нижний края наклонной поверхности должны быть гладкими и параллельными. Подшипники должны быть как можно ближе к наклонной поверхности, если будет небольшой люфт, не имеет большого значения. Стержень с резьбой проходит через зажим и каретки. Отверстия для этих стержней слегка увеличены в размере, чтобы зажим двигателя мог перемещаться для регулировки выравнивания фрезера

Обратите внимание на запирающий механизм. В данном случае это короткий рычаг на передней панели

Если повернуть его на четверть оборота, он зажимает каретку лифта, поэтому она не будет двигаться.

Изготовление маховика для подъемника. Сборка ножек. Такой способ изготовления ножек дает 2 преимущества: во-первых, детали будут ламинированные, и к тому же клееная древесина более прочная. Во-вторых, это упрощает работу и сокращает время на изготовление.Начинайте с распила всех частей по ширине и длине, а затем заточите под конус нижние части с помощью зажимного приспособления, в основном из эстетических соображений — ноги будут выглядеть менее громоздким. Затем установите нижнюю полку. Черная стрелка на фото показывает, как передняя панель проходит под нижней частью основного корпуса. Делаем отверстие для фрезера и пластину. Затем отверстия для шланга, с помощью которого будет убиратся пыль и стружка.

Устанавливаем электрику. Тщательно разметить место для панели переключателя, вырезать коробку, провести проводку. Обязательно установите защитные пластины, чтобы защитить тумблера от повреждений и предотвратить случайный запуск. Чтобы ускорить работу подъемного механизма, автор установил второй маховик, которое в два раза больше первого. Большое приводит в движение меньшее колесо в соотношении 1: 2 — для каждого поворота большого колеса. Ну и сборка, естественно, завершается покраской.

Дальше делаем стеллажи и дверцы для шкафчика с магнитными фиксаторами. Система забора.

Если что-то не понятно, вот ссылка на сайт источника, где вы можете узнать все подробности.Источник фото www.ibuildit.ca/Workshop%20Projects/router-table-8.html

Требования к верстаку в гараже: размеры конструкции

Чтобы не упустить из виду ничего важного, обязательно нужно составить предварительный план по изготовлению и сборке верстака своими руками, чертеж с размерами является одним из основных его пунктов. При этом учитывается площадь гаража и величина транспортного средства

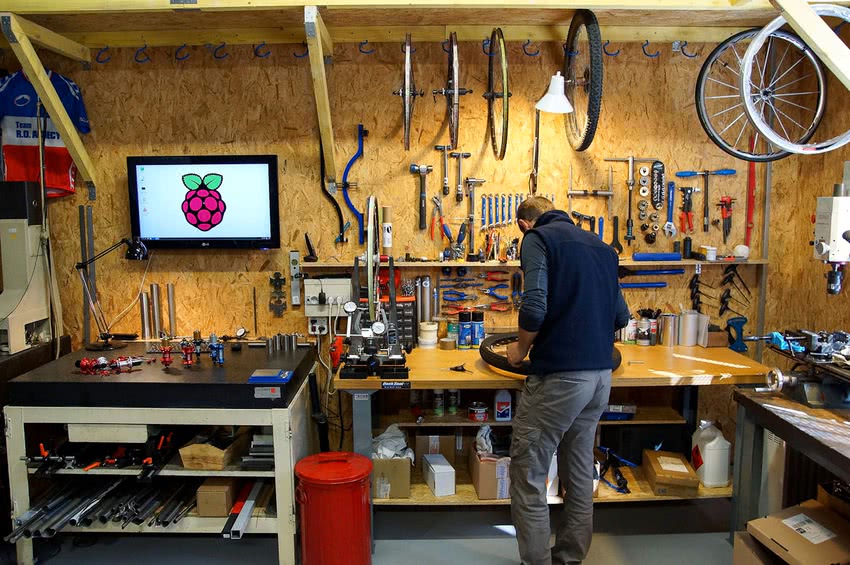

В среднем длина верстака в гараже составляет около 1,5-2 м

Длина стола зависит от количества свободного места в гараже, а также от предполагаемых видов работ. В среднем этот показатель составляет около 1,5-2 м. Подбирая ширину для будущего верстака, нужно учитывать характер размещения инструментов и других объектов вокруг стола. К полкам на стене необходимо обеспечить свободный доступ. По этой причине нежелательно делать столешницу шириной более 60 см, иначе нельзя будет дотянуться рукой до необходимых инструментов. Если же верстак будет располагаться в центре помещения, то ширину его рабочей поверхности можно увеличить.

Высоту слесарного верстака подбирают в индивидуальном порядке. Параметры рабочего стола существенно отличаются от размеров обеденного. Они рассчитываются с учетом роста мастера, а также позы, в которой он привык работать. Стандартный показатель составляет 80 см. Однако работать за таким столом в стоячем положении будет неудобно. Чтобы спина не уставала, рекомендуется увеличить высоту до 100 см.

Существует действенный способ, позволяющий точно определить оптимальную высоту верстака. Для этого нужно принять позу, при которой будет комфортно опираться локтями на стол стоя. Останется только измерить расстояние от локтей до пола.

Полезный совет! Если конструкция верстака рассчитана для работы в стоячем положении, обязательно нужно предусмотреть деревянную подставку для стула на тот случай, когда захочется посидеть за столом.

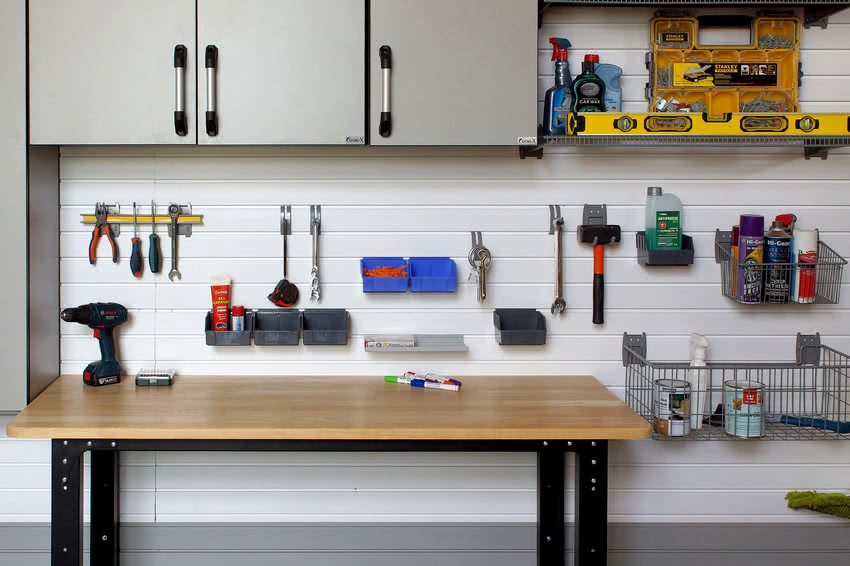

Стандартная высота стола в гараже составляет 80 см

С одной стороны верстака устанавливается электроинструмент. Этот край столешницы должен выступать за пределы каркаса примерно на 20-30 см. Если рабочая поверхность выполнена из древесины, ее следует защитить с помощью металлического листа. Лучше всего подойдет для этих целей нержавеющая сталь толщиной 1,5-2 мм. Хотя обычный стальной лист толщиной 1,5 мм обойдется дешевле.

Сборка верстака для гаража своими руками

Стол в гараж можно изготовить своими руками при соблюдении основных рекомендаций. Весь процесс можно разделить всего на несколько шагов:

Проводится раскройка имеющегося материала. Труба и стальной уголок могут применяться для получения несущей конструкции. Гаражный верстак с металлическим каркасом может выдерживать существенное воздействие.
Для того чтобы рабочий стол слесаря обладал требуемыми размерами нужно проводить изменение размеров согласно чертежам.
Начать работы можно с изготовления силового каркаса. Для начала проводится создание несущего элемента, который сверху устанавливается еще один несущий элемент, на который фиксируют стальной лист. Сварить верстак можно самостоятельно при применении сварочного препарата.
Несущий элемент дополнительно армируется стальными трубами. Они выполняют роль ребер жесткости.
Стол для слесарных работ устанавливается на ножках. Этот элемент конструкции также приваривается к основанию. Рекомендуемая длина применяемых элементов составляет около 900 мм. Между ножками проводится приваривание силовых перемычек. Они позволяют существенно увеличить жесткость и устойчивость механизма.
После создания несущего элемента можно приступить к созданию ящиков, в которых будут храниться инструменты и детали. Стол для гаража своими руками изготавливается под конкретные задачи. Количество ящиков и их размеры могут существенно отличаться. Для создания этого элемента применяется стальная труба. Каркас ящиков усиливается металлическим швеллером, который становится ребрами жесткости.
Следующий шаг заключается в изготовлении несущего каркаса, который подходит для создания столешницы. Каркас должен быть весьма прочным, так как на него придется высокая нагрузка. За счет применения трубы из толстого металла верстак получается прочным и надежным.
После создания несущей конструкции проводится ее дополнительной укрепление. Для этого проводится приваривание кронштейнов к боковым сторонам. Посредине каждого кронштейна просверливаются отверстия, которые применяются для крепления задней и других стенок.
Ящики могут иметь стенки из фанеры. За счет этого верстак становится более легким. Крепление боковых сторон проводится при помощи саморезов. Рекомендуется создавать ящики различных размеров, за счет чего существенно расширяется функциональность устройства. В интернете встречаются различные варианты расположения ящиков, наиболее подходящий вариант подбирается в зависимости с предпочтениями.
Со внутренней стороны конструкции создаются отверстия, предназначенные для фиксации направляющих, по которым будут перемещаться ящики.
В рассматриваемом случае при изготовлении стола применяется доска. Она укладывается на ранее подготовленный каркас, где затем фиксируется. Зачастую поверх деревянных досок укладывается металлическая пластина, предназначенная для защиты дерева от воздействия окружающей среды.
Все швы следует тщательно зачистить. Для этого может применяться шлифовальная машинка и напильник. При наличии необработанных швов велика вероятность получения травмы. При обработке швов могут обнаружиться проблемы, связанные с появлением трещин и других дефектов.
Поверхность применяемой древесины должна хорошо быть зашлифованной. За счет этого создается ровная поверхность, которая идеально подходит для размещения стального листа. Деревянные листы должны крепиться надежно, так как в противном случае при оказании нагрузки лист будет ходить или прогибаться.
Крепление металлического листа должно проводится при применении скрытых саморезов. Это связано с тем, что сварочные работы могут стать причиной воспламенения ранее применяемого дерева. Применяемый лист должен быть окрашен с обоих сторон, за счет чего существенно увеличивается срок службы верстака.

В последнее время большой популярностью пользуются схемы, которые позволяют менять высоту расположения определенной части конструкции. Высота верстака в гараже выбирается с учетом того, какие именно работы будут проводиться.

Особенности устройства рабочей поверхности и каркаса

Прежде чем приступить к сборке верстака, необходимо закрепить к столешнице саморезами ребра жесткости. Продольно крепятся доски сосны или ели с размерами 100 × 60 × 800 миллиметров, и поперечно — доски с размерами в сечении 50 × 60 и длиной 1,8 метра. В данном случае продольные доски необходимы для того, чтобы исключить коробление столешницы, а поперечные – для дальнейшего монтажа оснастки.

Может показаться, что данные работы выполняются на глаз. Однако это заблуждение. Необходимо выдерживать размеры. Если будут допущены неточности, то в итоге возникнут проблемы с креплением опорных ножек к столешнице. Да и эксплуатация подобного стола будет омрачена плохой устойчивостью.

Назначение и виды столярных верстаков

Верстак — это устойчивый массивный стол, предназначенный для изготовления и последующей обработки изделий небольших габаритов. На нём выполняются различные виды работ как ручным инструментом, так и различными электрическими приспособлениями. Этот стол обязательно оборудуют устройствами, при помощи которых закрепляют и удерживают заготовки.

Все необходимые чертежи столярного стола, своими руками изготовленного и собранного многими мастерами находятся на сайтах, посвящённых этой тематике. Здесь показан лишь общий наглядный вид.

Типы верстаков для работы

Обычно самодельные верстаки имеют три вида конструкции. Это зависит от конкретной задачи и типа изделий, которые будут на нём размещаться:

Стационарный столярный верстак.
Мобильный верстак.
Верстак из разборных частей.

Кроме этого, они могут делиться по размеру и по материалам, из которых изготовлены. Например, бывают металлические столы, на которых производят только сварочные работы или другие, связанные непосредственно с металлом. Такой верстак является слесарным и имеет мощные большие тиски.

Большой стационарный верстак

Он имеет все необходимые приспособления для качественной работы. Обычно привязывается к определённому месту, где расположены розетки на 220 вольт и вытяжная вентиляция. Передвигать его при эксплуатации не рекомендуется. На нём обрабатывают изделия любой формы и размеров. Это надёжная и устойчивая конструкция, обустроенная по желанию самого мастера.

Мобильный столярный стол

Это верстак размером примерно 100×70 см и весом до 35 кг. На нём обрабатывают небольшие деревянные заготовки или производят ремонт малогабаритных изделий. Такой стол используют при недостатке рабочего пространства, и он имеет козловую схему, то есть ножки расположены под углом относительно столешницы.

Это необходимо для устойчивости верстака при обработке досок электрорубанком. Его устанавливают на балконах или дачах. Он имеет одни тиски и изготавливается наполовину из металлических частей — обычно это съёмные ножки. Часто такие конструкции делают складными для удобства перевозки в багажнике автомобиля.

Верстак из разборных частей

Это непростой в изготовлении стол, все узлы которого соединяют болтами. Поэтому вышедшие из строя части легко меняют на новые. Все составные элементы делают из дерева для облегчения устройства. Такой верстак используют на дачах при ремонте деревянных ступеней крыльца, веранды, остеклении окон и дверей.

Кроме перечисленных видов есть ещё так называемый плотницкий стол высотой от 40 до 80 см, на котором обрабатывают доски и бруски для сооружения мелких хозяйственных построек. Чтобы сделать верстак плотника необходимо иметь свободное место длиной около 5 — 6 м и шириной до 1 метра. Это нужно для свободного перемещения вокруг длинной заготовки, обрабатывая её лицевую сторону и кромки. Такой стол оснащён надёжными зажимами, так как работать придётся электрорубанком, циркульной пилой и фрезером. После окончания строительства его разбирают.

Собираю материалы и инструменты

Для сборки верстака использовалась:

Фанера березовая толщиной 18 мм.
Фанера березовая толщиной 15 мм.
Шурупы 3×30 PZ1 для ног и подрамников. Я использовал 30 шт. на ножки, 8 шт. на короткую полку, 23 шт. на длинную полку, 18 шт. на поперечины, 6 шт. на верхнюю часть блока и 10 шт. на столешницу, что в сумме составляет 292 шт.
Шурупы 4.5х70 Т20 для сборки верстака. 8 шт. ушло на каждый подрамник, в общей сложности 48 шт.
Шурупы 4×40 PZ2 для верха и полки. 6 шт. на полку, 15 шт. для верхней части блока и 27 шт. для верхней части стола. Всего 54 шурупа.
Клей для дерева.
Масло.

Применялись следующие инструменты:

Дрель и сверла 2 и 3 мм. Размер 2 мм — для винтов 4×40, размер 3 мм — для винтов 4.5×70.
Шуруповерт и биты PZ1, PZ2 и T20.
Циркулярная пила.
Настольная пила.
Электрический лобзик.
Различные зажимы для склеивания деталей и для удержания рамы на месте во время сборки.
Кисть и чистая ткань для нанесения масла.
Шлифовальная бумага 80 и 180.

Выбор винтов

Для сборки верстака я использовал 3 типа шурупов. Я дам небольшое объяснение, почему я их выбрал:

3×30 PZ1 — при склеивании двух слоев фанеры (18 18=36 мм) этот шуруп не должен полностью проникать во второй слой — его длина 30 мм. Эти шурупы будут зажаты между несколькими слоями фанеры, поэтому был необходим винт с потайной головкой.
4.5×70 T20 — эти шурупы предназначены для сборки, поэтому они должны выдерживать некоторое усилие. Мне нужен был шуруп толщиной не менее 4 мм. Ножки имеют толщину 90 мм, поэтому их длина должна быть меньше 80 мм.
4×40 PZ2 — для этих шурупов у меня не было особых требований. Ними крепил полки, поэтому взял самый распространенный винт с потайной головкой.

Как выбрать верстак?

Для того чтобы выбрать качественную модель рабочей поверхности, первым делом необходимо определиться с ее предназначением

При выборе стоит обратить внимание на некоторые характеристики:

Длина . От метража рабочей поверхности зависит то, что в итоге на ней поместится и хватит ли места для всех инструментов.

Помещение

Очень важно, чтобы место подходило под габариты стола, так как мастеру должно быть комфортно в процессе работы. Узкие и стесненные условия предполагают приобретение небольших моделей, как например, складной верстак.

Допустимая нагрузка

Все модели обладают прочной и надежной конструкцией, и даже бытовые варианты способны выдерживать до 500 кг. Однако многие мастера предпочитают промышленные столы, ведь они предназначены для большего веса.

Место для инвентаря . Предназначенный для гаража верстак должен иметь необходимое количество отсеков и шкафов для расположения всех , чтобы они всегда были под рукой.

Мобильность . Если мастеру необходимо постоянно менять расположение рабочей поверхности, он может приобрести верстак на колесах. Однако они не предназначены для работы с крупногабаритными материалами.

Рейтинг верстаков

В ТОПе представлены основные модели верстаков, получившие самую высокую оценку со стороны покупателей:

Bosch PWB 600 0603B05200 – универсальный верстак, радует мастеров своей мобильностью и многофункциональностью.

Практик Expert W120.WS1/WS6 – вариант для столяров, который широко применяется как в промышленности, так и в школьных учебных классах.

Гефест ВС-001 – эргономичная рабочая модель, обладающая устойчивостью к максимальным нагрузкам.

Keter folding work table – мобильная конструкция с регулировкой высоты. Предназначен верстак для гаража или для ремонтных работ в любом месте.

Holzmann WST10 – небольшой складной вариант подходит для узких помещений.

Что это такое?

Слесарный верстак – это специализированный стол, на столешнице которого проводятся слесарные работы. Необходимо, чтобы он имел большой вес, был прочным и устойчивым. Эти условия нужны для того, чтобы при ударах, пилении, рубке и подобных работах он не шатался, не съезжал с места и не прогибался. В таких конструкциях применяют чугунные, трубчатые или сварные ножки. Чаще всего в роли столешницы выступает доска 40 или 50 мм толщиной. Лучше всего, если дерево будет твердой породы.

Чтобы избежать щелей между досками и не мучиться с подгонкой доски к доске, лицевую сторону столешницы обшивают листовым железом, алюминием, фанерой или линолеумом. Материал, которым будет обита верхняя сторона, зависит от вида работ, которые предполагается выполнять на столе.

Какие бывают?

Существует большое количество разнообразных слесарных верстаков, предназначенных для разных целей и работ. Познакомимся с самыми популярными и актуальными из них.

Виды

Рассмотрим описание основных видов верстаков, которые применяются в условиях гаражной мастерской и легкого производства.

Столярные. Этот тип верстака почти всегда полностью выполнен из дерева и предназначен для работы только с деревянными деталями. Такая модель может быть одноместной или двухместной в зависимости от количества человек, которые за ней одновременно работают. Оснащены продольными или поперечными тисками. В столешнице в обязательном порядке предусмотрены отверстия для установки деревянных упоров.

Типы конструкций

Верстаки можно разделить и по типу конструкций.

Однотумбовый. Как правило, это маленький верстак, поскольку тумба выполняет роль утяжелителя конструкции. Такие модели применяются в гаражах и небольших мастерских.

Кроме того, варианты конструкции могут быть:

разборные;
подвижные – ножки верстака стоят на колесах, и при необходимости его можно перекатить;
с дополнительными отсеками для хранения инструмента;
с подсветкой рабочей зоны;
с присутствием задней стенки.

Устройство столярного верстака

Несмотря на свой простой вид столярный стол имеет весьма сложное устройство, так как любая неприметная деталь здесь несет ряд важных функций.

Традиционно столяры работали ручным инструментом, поэтому для работы с электрическим столешницу нужно модифицировать под собственные нужды.

Основные элементы верстака:

Основание или станина. Еще этот элемент называют подверстачье. Это опора из толстого бруса или металла. Как правило, она представляет собой раму, которая имеет дополнительные царги или перекладины. Он должна удерживать тяжелую конструкцию со столешницей, инструментами и деревом для обработки. Царги и элементы рамы соединяются между собой клиньями и клеем. Устройство столярного верстака отличается простотой, однако требует тщательной проработки, расчета размеров и правильного выбора материала.

Столешница. Ее также называют верстачной доской. Она делается из толстых досок. Как правило, толщина доски бывает 6-7 см. Это необходимо, чтобы выдержать вес инструментов, деятелей и тяжелые удары по ним. Столешница имеет необходимые пазы, отверстия, дыры или зажимы. Их каждый мастер размещает по своему усмотрению. Для домашней мастерской удобнее всего изготовить стационарный деревянный верстак плотника с основанием из металла или дерева.

Тиски, зажимы. Минимум в верстаке должно быть два зажима с обеих сторон. Зажимы выполняются из дерева, так как оно не будет деформировать материал изделий. Максимальное количество зажимов не ограничено. Если предполагается работа с деталями разного размера – к примеру, мелкими изделиями и большими досками, то однозначно зажимов должно быть несколько. При этом они должны быть расположены по разные стороны столешницы, чтобы не мешать друг другу. Все известные нам виды рабочих столов произошли от плотницкого верстака.

Полки для инструмента и дополнительные упоры. Они располагаются под столешницей

Полки для инструментов важно располагать так, чтобы до них легко было дотянуться одной рукой, не отходя от стола. Именно поэтому их удобно разместить внизу, а не в шкафу рядом.

Материалы для сборки верстака. Общая стоимость верстака.

Для сборки верстака потребуется совсем не много материалов общей стоимостью от 3 до 3,5 тысяч рублей, в зависимости от места приобретения. Для справки будут указаны цены из магазина Леруа Мерлен, подмосковного региона.

Пиломатериалы

Брусок строганный 30х40х2000 хвоя – 1 шт. (68 руб.)
Доска строганная 40х96х3000 хвоя – 5 шт. (1610 руб.)
Доска строганная 20х96х3000 хвоя – 4 шт. (620 руб.)
Раскладка 14х14х2100 хвоя – 1 шт. (70 руб.)

Крепёж

Болт с гайкой и двумя шайбами M8x100 – 16 шт. (416 руб.)
Саморезы гипсокартон-дерево 3.5х45 200 шт. – 1 коробка (147 руб.)
Саморезы гипсокартон-дерево 4.2х90 6 шт. – 3 упаковки (42 руб.)
Шкант мебельный 10х50, дерево, цвет бежевый, 30 шт. – 1 упаковка (47 руб.)
Уголок крепежный 40х40х40х1.5 усиленный – 4 шт. (52 руб.)
Клей ПВА влагостойкий D3 Tytan 200 г – 1 флакон (151 руб.)

Столешница для верстака

Стоит напомнить, что изготовление любой конструкции происходит более быстро и качественно, если у вас под руками есть хотя бы самый простой чертеж столярного верстака или его части. Ниже мы приведем чертеж столешницы, вид сверху.

Если столешница изготавливается из нескольких досок, то надо обеспечить отсутствие щелей между ними, во избежание, при последующей работе, забивания туда пыли. Размеры столешницы должны быть больше на 3—5 см самого верстака, для большего удобства чистки инструмента. Столешницу надо обработать шлифмашиной и покрыть лаком. Это будет служить защитой от попадания заноз в руки.

Разновидности верстака

Существует несколько видов верстака. Каждый из них имеет некоторые характерные особенности. В свою очередь они делятся на:

Слесарный. Он предназначается для работ по металлу. Столешница такого изделия сделана из высокопрочного металлического сплава. Это необходимо для безопасности. В процессе работы по железу могут присутствовать искры.

Столярный. Его поверхность оформлена из деревянного массива. Столярный верстак используют для работы по дереву. Эти изделия не обладают высокой прочностью и многофункциональностью в отличие от слесарного.

Универсальный стол имеет в своей конструкции металлическую и деревянную столешницу. На чертеже верстака изображено устройство столярной рабочей зоны.
