Водяной теплый плинтус

Преимущества и недостатки

Электрическая отопительная система, которая работает по принципу «теплого плинтуса», имеет как множество достоинств, так определенные недостатки.

Основные преимущества состоят в следующем:

  1. Эта система может обеспечивать идеальную равномерность нагрева, что не допускает появления от сырости на стенах плесени и грибков.
  2. В отличие от стандартного отопления при помощи батарей, эти современные системы работают не по принципу конвекции, таким образом, они не создают значительных потоков воздуха с различной температурой и сквозняков, а, соответственно, не гоняют по дому пыльное облако.
  3. Эта система эффективна даже в домах с большими оконными проемами и высокими потолками, так как чем потолки выше, тем больше поверхность стен, за счет которых переходит тепло находящимся предметам, а, соответственно, комната все равно обогревается равномерно.
  4. Легкость, как в эксплуатации, так и в установке, в отличие от системы «теплого пола».
  5. Моментальное влияние на микроклимат в помещении даже при незначительных изменениях в настройках, его сбалансированность, которая обеспечивает необходимое для человеческого организма количество кислорода, а также воздушной влажности.
  6. Плинтус с электрическим обогревом дешевле и легче при установке, в отличие от жидкостного аналога.
  7. Модульная конструкция дает возможность с легкостью поменять любые сломанные участки без полного демонтажа системы.
  8. Оригинальность дизайна, что позволяет использовать систему в любом интерьере.

Теплый плинтус подойдет под любую обстановку

То есть, обогрев жилища при помощи электрического плинтуса имеет множество достоинств в отличие от традиционных систем.

Однако существуют и определенные недостатки:

  1. Работа обогревательных систем эффективна лишь при плотном прилегании плинтусов к стенам, это в свою очередь может испортить отделку из обоев либо иных отделочных материалов.
  2. Установить эту систему не составит особой сложности даже для начинающих, однако выполнить это с максимальной равномерностью тепловой отдачи для непрофессионала сложно.
  3. Невзирая на многообразие материалов для декорирования этих устройств, их использование значительно уменьшает эффективность отопления помещения.
  4. Невзирая на заявленную экономичность, очень мощные системы электрических плинтусов имеют довольно большое потребление электроэнергии и немалые затраты зимой.
  5. Так же как и с традиционными батареями, нет смысла монтировать эту систему, к примеру, за шифоньером, диваном, поскольку начнут греться именно эти предметы, а не воздух.

Обзор моделей и цена

Приобретение какой-либо модели качественного электрического плинтуса, к примеру, Verlys Evolution или Melodie сейчас не является проблемой. Однако цена с учетом магазина или компании, где приобретается изделие, может значительно отличаться.

Необходимые материалы для плинтусного отопления

Приблизительная стоимость одного метра плинтуса начинается от 35 долларов. Выбирая мощность системы, необходимо не забывать про то, что она может потреблять значительное количество электричества, за которое нужно ежемесячно платить.

Оценить примерную стоимость плинтуса и установки этого оборудования трудно даже для профессионалов, так как это целая система, которая имеет множество комплектующих: алюминиевые профили, терморегуляторы, ТЭНы, кабели, датчики, их количество может быть различным с учетом помещения.

Принцип устройства плинтусного отопления

Плинтусный обогреватель — это нагревательный прибор 140 мм в высоту и 30 мм в толщину, который размещают вдоль стен над полом по периметру комнаты.

Представьте, что известный всем нам большой радиатор отопления уменьшили и растянули — упрощенно конструкцию можно описать именно так.

Требуемая мощность собирается из нагревательных секций разной длины, теплый плинтус не только обогревает комнату, но и подсушивает влажный низ стен и углов

Материалы для производства используются самые теплопроводные и, соответственно, дорогие — алюминий, медь, латунь. Внешне термоплинтус представляет собой короб из алюминия, внутрь него помещен греющий элемент — две медные трубки с нанизанными на них латунными, медными или алюминиевыми пластинками (ламелями).

Наружный диаметр трубок — 13 мм, внутренний — 11 мм. Греющие модули стыкуются между собой, стыки соединяются медной пайкой или обжимными гайками, в углах используются специальные поворотные детали — полиэтиленовые или медные

В зависимости от теплоносителя различают жидкостные и электрические теплые плинтусы:

  • в жидкостных циркулирует вода или антифриз, на 1 погонный метр приходится 0,34 литра жидкости, диапазон температуры — от 50 до 85 °C, температура задается вручную на коллекторе или автоматически;
  • в электрических параллельно подсоединяются ТЭНы, их работа регулируется терморегулятором с встроенным температурным датчиком, определяющим степень нагрева воздуха в помещении.

Нагревательные модули надеваются на заднюю алюминиевую пластину, которая крепится к стене непосредственно над полом. Снаружи конструкция закрывается лицевой пластиной — тоже из алюминия.

Теплоноситель подводится от распределительного коллектора. Распределительный коллектор комплектуется счетчиками расхода, кранами (сливными, отсечными), автоматическими воздухоотводчиками, термометрами, манометрами — все это нужно для контроля и регулировки отопительной системы. Безопасный нагрев поверхности плинтуса — 40°С, максимальный — 80°С,  воздух в помещении прогревается до 20-24°С.

В нижней и верхней частях предусмотрены прорези. Холодный воздушный поток заходит снизу внутрь корпуса, нагревается там, проходя между горячими пластинами, и снова выходит наружу, но через верхнюю прорезь.

В водяном термоплинтусе теплоноситель движется внутри теплообменников по трубкам, а в электрическом функцию теплоносителя выполняет греющий кабель, проложенный аналогично

Производители плинтусного отопительного оборудования заявляют теплоотдачу в пределах 200 Вт на 1 метр длины, но чтобы достичь этого показателя в жидкостной системе, температуру теплоносителя надо поднимать до 65 ºС, а такой нагрев лицевой панели безопасным уже не назовешь.

Общее описание

Как и у любых приборов отопления, основной задачей нагревательного плинтуса является обогрев дома, но непосредственно принцип работы значительно отличается от обычных отопительных устройств, которые лишь за счет значительного нагрева передают тепло в помещение.

Система электрического обогревающего плинтуса соответствует всем современным нормам по энергосбережению и сохранению микроклимата в помещении.

Нагревательный плинтус работает по нескольким принципам:

Первый состоит в том, что монтируют систему, как и любой другой декоративный плинтус, по периметру помещения.
Второй принцип – обеспечение нагрева как соприкасающегося с этим элементом воздуха, так и всех стен помещения, а, соответственно, прогретые стены будут непреодолимым барьером для прохождения холодного воздуха.
Третий принцип − это организация равномерной воздушной конвекции в доме, таким образом тепло начинает распределяться равномерно между потолком и полом.
И последнее, что очень важно для хозяек, которые пытаются соблюдать чистоту: подъем прогретого воздуха происходит медленно, а, соответственно, одновременно с ним не начнет подниматься пыль.

Электрический плинтус поможет поддерживать в доме порядок

Напольные плинтуса с подогревом устанавливают по всему периметру жилища, где необходим обогрев. ТЭНы установлены в металлические короба, которые имеют нижнюю щель для входа холодного воздуха и верхнее выходное отверстие для циркуляции теплого воздуха.

Читать так же: по какому принципу работает плинтусная система отопления.

Причем отверстия не просто подают прогретый воздух в помещение, чтобы он самостоятельно обогревал комнату. А имеют четко регулируемую систему микроклимата, поскольку теплый поток направленно направляется на стены, чтобы затем от них равномерно прогреть все помещение. Электро- и теплопроводящие части этого оборудования делаются из цветных металлов: алюминия и меди.

Непосредственно нагревательные части могут работать в диапазоне температур 50-80 градусов, передавая поверхности стен основную часть тепла. Потому не нужно разогревать ТЭНы в плинтусе до максимальных температур, так как даже при показателе в 50 градусов стенка может прогреться до температуры человеческого тела.

В этом видео вы узнаете, что такое теплый плинтус:

Сфера использования

На сегодняшний день на рынке можно с легкостью приобрести электрический плинтус для обогрева помещения. Он значительно превосходит по эксплуатационным способностям любые способы обычного отопления, которые при этом не всюду можно использовать.

Теплый плинтус устанавливают в тех местах, где трудно поставить радиаторы отопления

К примеру, на дачах, где нет теплоцентралей, а в некоторых случаях и газопровода, единственным способом отопления являются лишь дрова и электроэнергия. В этом преимущество, естественно, за плинтусом, так как намного проще включить электронагревательный прибор, нежели топить печку.

Этот плинтус − по большому счету обычный ТЭН со спиралью из жаростойкого сплава, обеспечивающий продолжительное время эксплуатации устройства.

Система электрического плинтуса аналогична принципу работы теплых полов, здесь так же находится терморегулятор для настройки микроклимата. Информация о температуре поступает из датчиков, которые находятся на стенах.

Подробнее о принципе действия теплого плинтуса:

Минусы

высокая стоимость — порядка 3000 руб. за метр отопительной системы с ее монтажом. Впрочем, эта цена объясняется недешевыми материалами, крайне необходимыми в плинтусном отоплении; монтаж системы производится только профессионалами, обладающими соответствующими сертификатами от производителей систем плинтусного отопления. Любительский подход к монтажу не позволит достичь необходимых теплофизических характеристик, существенно понизит срок эксплуатации; максимальная протяженность одного отопительного контура не должна превысить 15 погонных метров — одна из причин, по которым система в обязательном порядке оснащается распределительным коллектором. При большей протяженности контура эффективность отопления заметно снижается; не допускается монтаж разнообразных декоративных накладок на короб радиатора, поскольку они понижают теплоотдачу; условие о как можно более плотном прилегании плинтусных радиаторов к поверхности стены, что позволяет полностью использовать эффект Коанда, со временем приводит к короблению пленочной отделки стен; требуется держать отапливаемое плинтусными радиаторами помещение как можно более свободным, не загораживая поверхности плинтусов и стен корпусной мебелью, поскольку это воспрепятствует конвекции и инфракрасному излучению, искажая течение воздушного потока и поглощая ИК-тепло, излучаемое стенами.

Как видим, плинтусное отопление, это своеобразный гибрид радиаторного отопления и системы отопления “тёплый пол”. Вроде бы и маленькие радиаторы возле самого пола, замаскированные под плинтус, а вроде и своеобразная система “тёплого пола”, сделанная не в полу, а в нижней части стен. В любом случае, выгода для обладателя такой системы будет: это или освободившееся место, планируемое под радиаторы, или же меньшие затраты на обустройство и обслуживание, по сравнению с “тёплым полом”.

Что такое теплый плинтус и как он работает

Теплый плинтус отличается от радиаторов отопления тем, что он как бы нагревает всю стену и образует таким образом тепловую завесу или экран.

Тепло моментально распределяется равномерно по всей комнате, а не только возле окон.

Причем такая система подходит для любого типа пола. Воздух в комнате не перегревается, не сушится и не поднимает пыль.

Многие ошибочно полагают, что подобное отопление обогревает комнату конвекцией. Что-то наподобие напольных конвекторов.

Однако это вовсе не так. Дело в том, что конвекционные потоки теплого воздуха от плинтуса, вносят свой вклад в нагрев помещения всего на 20-30%.

Основное тепло дает прогретая стена.

Вы получаете внутри дома своеобразные огромные батареи от пола до потолка. Поэтому в помещениях, где невысокие потолки и находится минимум мебели, эффективность системы максимальная.

На кухне ее лучше монтировать под гарнитур, который имеет высокие ножки.

Часто ее рекомендуют использовать вместо напольных конвекторов для панорамных окон. Однако имейте в виду, полную компенсацию тепловой бреши в таком месте, плинтусом не создать!

Все дело в лучистой энергии. В отличие от стен, здесь вы не заметите эффекта накопления и распространения тепла. Оно не будет «прилипать» к стеклу, а сразу же будет уходить наружу.

А вот с задачей просто устранить дискомфорт при нахождении рядом с холодным окном, плинтуса успешно справляются.

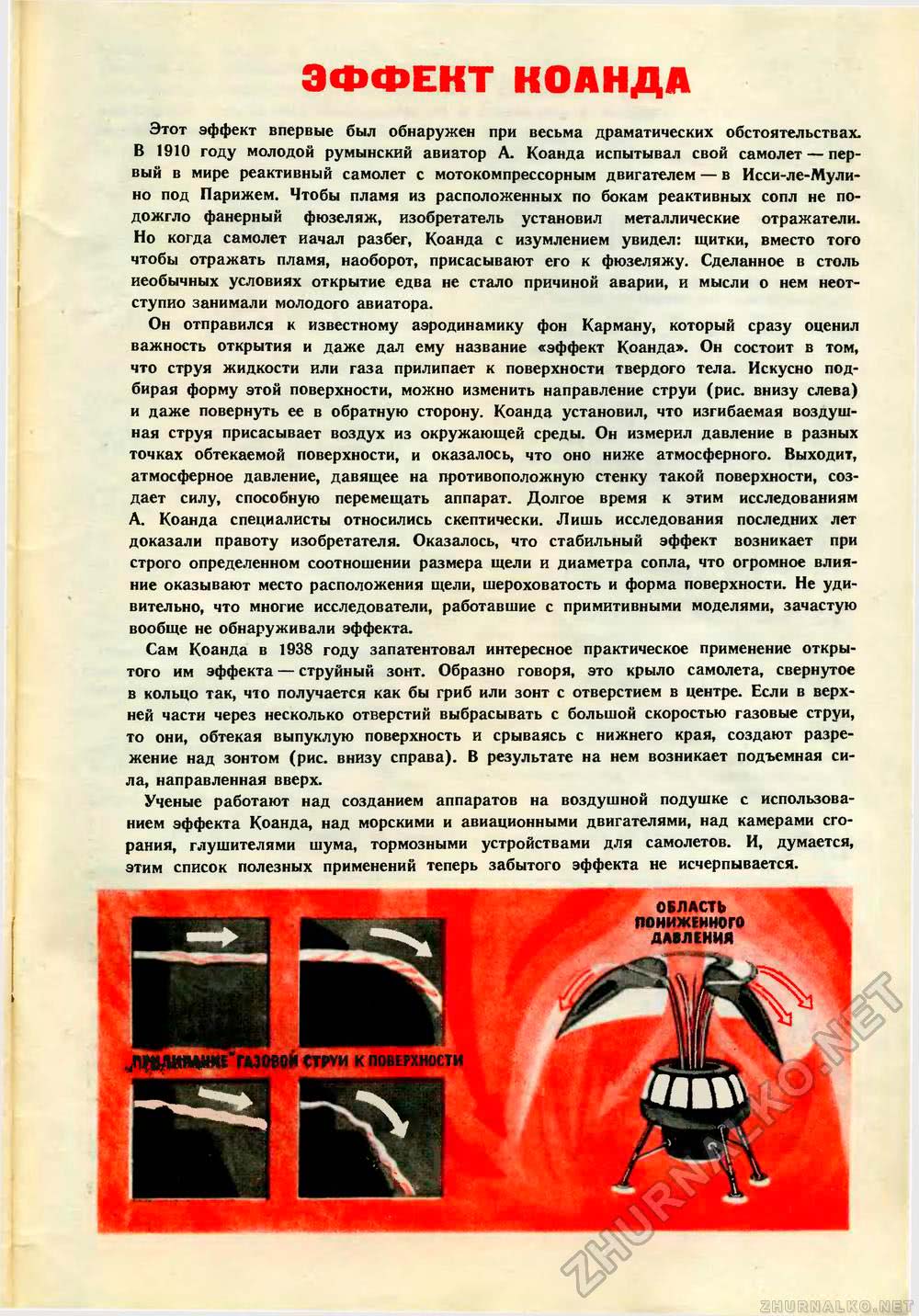

Вся система работает на эффекте Коанда. В 1910 году этот румынский авиатор, пытаясь усовершенствовать самолетные двигатели, применил специальные пластинки, которые должны были отразить тепловой поток от фюзеляжа, дабы тот не загорелся.

Однако он получил прямо противоположный эффект. Теплый воздух не отражался, а наоборот, как бы облизывал фюзеляж. Как этот эффект используется в системе теплых плинтусов?

Нагретый поток воздуха от них поднимается вдоль стены. При этом его скорость снизу, больше, чем скорость сверху.

То есть, чем дальше от поверхности стены он отходит, тем меньше его интенсивность и скорость. И здесь нам нужно вспомнить закон Бернули с трубами разного сечения по которым движется жидкость или газ.

Он гласит, что минимальная скорость потока и максимальное давление среды будет на участке трубы с большим сечением, и наоборот. То есть, чем быстрее движется поток, тем меньше в нем давление.

Применительно к теплому плинтусу это означает, что потоки воздуха, которые движутся возле стены, будут иметь давление меньше, чем на некотором удалении от нее. За счет этого перепада давления и возникает сила, которая как бы прижимает теплый воздух к стенке.

Поэтому с плинтусным отоплением в первую очередь греется стена, а уже от нее нагреваются все предметы в помещении. Реальный прогрев стен ощущается на высоте до 1,5 метра.

Вот так выглядит в тепловизоре термограмма распределения тепла по поверхности, нагретой плинтусом.

Как понимаете, конвекция здесь не играет существенной роли. Главным фактором выступает именно излучение от нагретой стенки. Так называемая лучистая энергия, как в инфракрасных обогревателях и картинах.

Благодаря такому способу прогрева, температуру воздуха в комнате вовсе не обязательно догонять до +24-25С. Даже при 20-21С вы будете чувствовать себя комфортно. Стены то у вас будут нагреты на несколько градусов больше.

Поэтому нагретая стена и создает тепловой комфорт радиационного баланса, который не способна создать обычная батарея.

Описание и принцип работы

Плинтусная система отопления — прекрасная альтернатива тёплому полу, который довольно сложно установить. Обычные радиаторы дают мало пользы, поскольку от них нельзя ожидать подобного теплового эффекта. Плинтусное отопление изобрели ещё в начале XX века, но из-за высокой цены и сложностей в реализации об этой идее практически сразу забыли. Такая система эффективна за счёт того, что она нагревает не воздух, а стены помещения, которые поддерживают в нём температуру.

Устройство плинтусного отопления

Главное отличие этой системы — нестандартная форма обогревательных приборов и необычное их расположение. Обогреватели — длинные и невысокие, расположены по периметру помещения на уровне пола. Отопительные приборы закрыты длинной декоративной планкой по внешнему виду очень похожей на плинтус. При установке заменяют собой обычный плинтус. Потому такая система очень часто называется «теплый плинтус». Эта система очень хороша при панорамном остеклении — она может быть не выше рам, так что совсем незаметна. Ничуть не хуже она и в обычных комнатах — ее же совсем не видно.

Виды теплого плинтуса

Теплый плинтус есть двух типов: электрический и водяной. Электрический теплый плинтус отличается тем, что каждый отопительный прибор самостоятелен и может работать отдельно. Их можно устанавливать в случае нехватки мощности основного отопления — как дополнительное, на случай холодов. Установка несложная, а работает он эффективно, незаметен, не слишком сушит воздух.

Теплый плинтус без декоративной панели

Есть водяной теплый плинтус. Это один из подвидов водяного отопления, то есть все отопительные приборы связаны в одну систему. Может быть как основным (только плинтусные обогреватели) так и дополнительным видом обогрева (вместе с водяным теплым полом или радиаторами).

Устройство греющего плинтуса

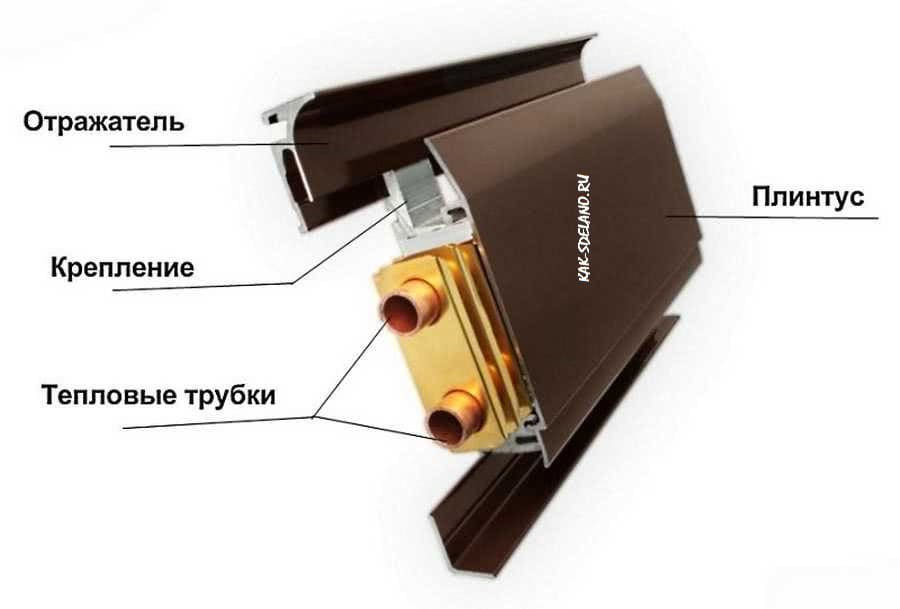

В любом случае, теплый плинтус внешне выглядит так: это две медных трубки, которые одна от другой находятся на расстоянии 7-15 см. Для увеличения теплоотдачи на трубки надеты вертикальные пластины из алюминия, латуни (стоят чуть меньше, но и теплоотдача чуть ниже) или меди (более дорогой и более «теплый» вариант). Сверху трубы с оребрением закрываются декоративными крышками из экструдированного алюминия. Алюминий выбран не случайно — он хорошо передает тепло. Так что нагревшаяся крышка сама излучает тепло.

Вверху и внизу крышки есть отверстия для движения воздуха. Через нижние засасывается холодный, через верхние выходит нагретый. Так что получается обогрев идет от трех источников:

  • Нагревается воздух, который проходит вдоль труб и оребрения.
  • От нагретых стен.
  • От корпуса теплого металлического плинтуса.

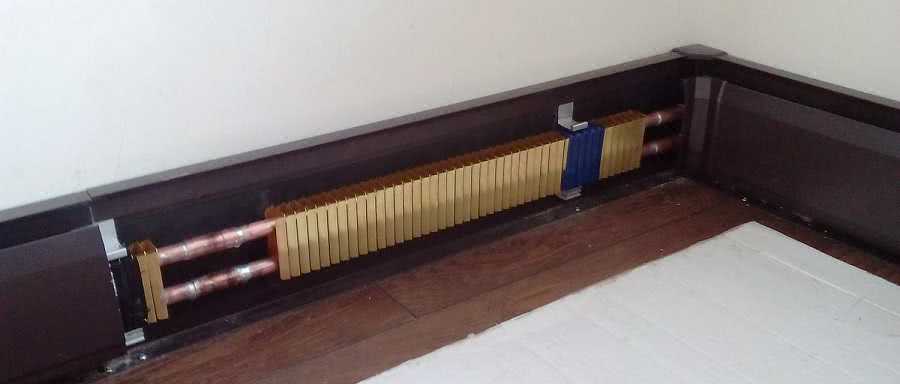

Так выглядит система перед установкой защитно-декоративной планки

Такой тройной источник тепла способствует тому, что помещение нагревается быстро, а расположение греющих элементов по периметру способствует равномерному прогреву воздуха по всему объему.

Самостоятельная установка

Хозяин может сам установить приобретенное оборудование, для этого не обязательно иметь навыки профессионального выполнения работ, достаточно лишь скромного набора инструментов, внимательности и аккуратности.

Установить теплый плинтус своими руками очень просто. Конструкция не имеет теплоносителя, легко монтируется и не требует работы с трубами.

Набор инструментов

Для самостоятельного монтажа конструкции мастеру понадобятся следующие инструменты:

  • Перфоратор для крепления плинтуса к несущим стенам;
  • Отвертка;
  • Дрель;
  • Рулетка, линейка и карандаш;
  • Соединительные провода;
  • Уровень;
  • Ножовка по металлу;
  • Плоскогубцы;
  • Коробка для внутренней розетки.

Подготовка к монтажу

В первую очередь необходимо подобрать сечение провода, соединяющего электрическую сеть дома с теплым плинтусом. Мощность работы отопительного прибора указывается на его упаковке, в зависимости от этого значения подбирается необходимый провод. Минимальное сечение проводки в доме и провода, идущего от нее к оборудованию 1.5 мм². При меньшем размере проводки электрическая сеть дома может не выдержать нагрузки. Для предотвращения короткого замыкания необходимо монтировать плинтус только в домах с качественной новой электрической сетью.

Если требуется подключить целый блок отопительных приборов большой мощности, то диаметр проводов должен превышать 2.5 см².

Необходимо убедиться в способности автоматов, установленных в доме, справиться с нагрузкой от электрического отопления. В документах на плинтус указывается количество ампер, на которые рассчитан прибор. Это значение должно совпадать с указанным на автомате.

В месте подключения необходимо установить коробку под внутреннюю розетку и найти силовой кабель, к которому подключается плинтус.

Последовательность монтажа

После выполнения подготовительных работ начинается монтаж теплого плинтуса:

  • В первую очередь к стене крепятся направляющие. Они выполнены из пластика, крепятся с помощью саморезов или анкеров, зависит от материала стены. Для ровного крепления на небольшом возвышении над полом используют уровень;
  • После этого к стене крепится материал, отражающий тепло. Он идет в комплекте с плинтусом, поэтому соответствует его размерам и не требует резки;
  • Мастер измеряет длину крепежного кронштейна и на этом расстоянии крепит верхние направляющие аналогично с уже закрепленными нижними;
  • Крепежные кронштейны крепятся между направляющими уголками. Расстояние между ними указывается производителем на инструкции к плинтусу. На них приходится основная нагрузка;
  • Приступать к монтажу нагревающих элементов можно только после подготовки всего периметра комнаты. Основной элемент плинтуса вешается на кронштейны;
  • Сначала необходимо отмерять длину нагревающего элемента и отрезать лишнее ножовкой по металлу. После этого края обрабатываются наждачной бумагой;
  • Для удобства крепления с помощью плоскогубцев удаляются 2 или 3 крайних пластины;
  • На трубу монтируются латунные резьбы;
  • На резьбы накручивается замыкающий контур;
  • Все болтовые соединения дополнительно протягиваются;
  • Электрический плинтус подключается к домашней сети как обычная розетка;
  • После подключения необходимо проверить работу оборудование, выполнив пробный запуск;
  • Облицовочная панель крепится на клипсы.

Очень важно меть возможность регулировать температуру отдельно в каждом помещении. Он монтируется между первой панелью и источником питания

Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы. Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству.

Каждое помещение удобно оснастить собственным плинтусом и оборудованием для регулировки его мощности. Это позволит при необходимости отключать часть теплового оборудования или уменьшать его мощность. Такая система сэкономит энергию и уменьшит теплопотери дома.

Монтаж

Каждый вид теплого плинтуса может быть установлен своими руками.

Для этого лишь следует придерживаться следующей пошаговой инструкции действий:

для начала потребуется подробный план монтажа утепляющих систем. Сама конструкция располагается на расстоянии 10 мм от пола и 15 мм от самой стены, что делается преднамеренно для предотвращения перегрева и перегрузки системы;

  • нужно сделать разметку уровня расположения плинтуса (обычно с помощью малярного шнура или других подручных средств). Следует следить за тем, чтобы линия была ровной. Стоит помнить, что это размещение определяется с учетом зазоров. Далее, нужно взять заднюю панель плинтуса и сделать разметку отверстия для сверления;
  • дальнейший процесс является довольно простой – в отверстия помещаются дюбеля по 6 мм, после чего задняя панель плинтуса закрепляется шурупами. Уже после этого идет последовательное подключение отопительных модулей (в количестве не более 17 с мощностью более 200 Вт);
  • уже после установки модулей вся конструкция закрывается металлическим корпусом, устанавливаются заглушки. Обязательно заземление кабелей конструкции и установка питающих перемычек;
  • чтобы постоянно быть в курсе о состоянии того или иного сегмента теплого плинтуса, устанавливаются терморегуляторы. При их установке стоит понимать, что прибор должен располагаться в открытом месте, на высоте до 1,5 м над полом. Теплорегуляторы – это не самая точная техника измерения температуры, поэтому они могут реагировать и на внешнюю температуру в помещении;
  • после установки прибора нужно заняться подготовкой специального места для прокладки проводки и соединения кабелей с системами плинтуса;
  • самым важным этапом в монтаже любого вида теплых плинтусов является проверка качества установки. Для этого конструкция подвергается тестированию, чтобы проверить степень и эффективность обогрева, работу терморегулятора и оценить правильность установки всей системы.
