4-ка лучших направляющих для дрели

Оглавление

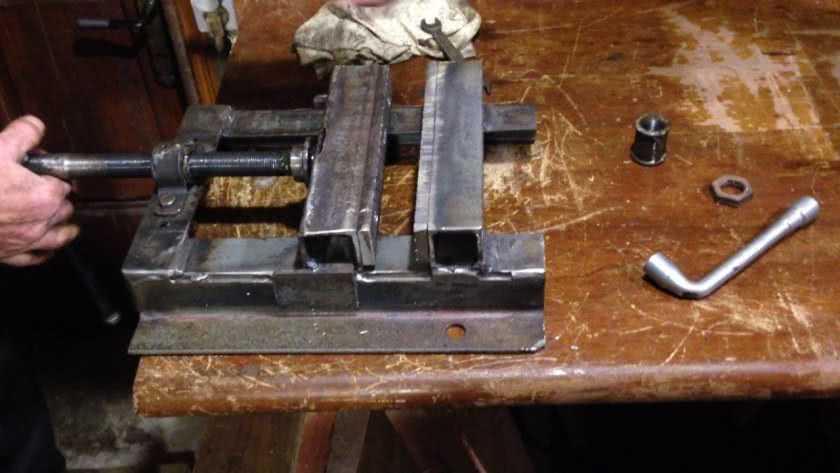

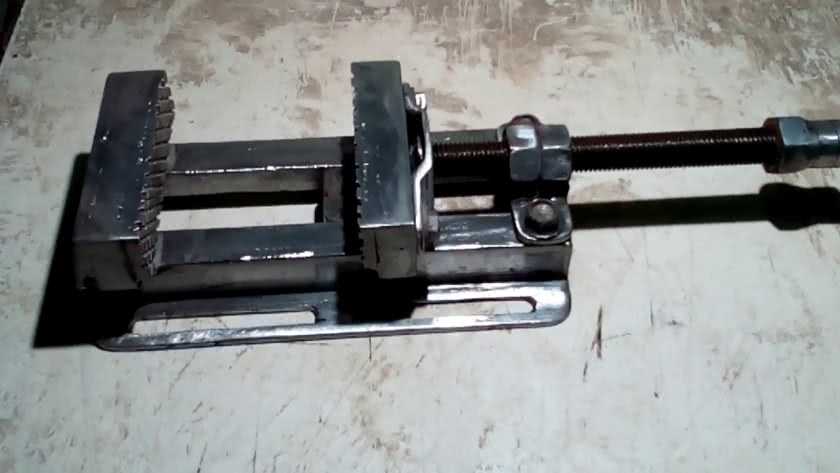

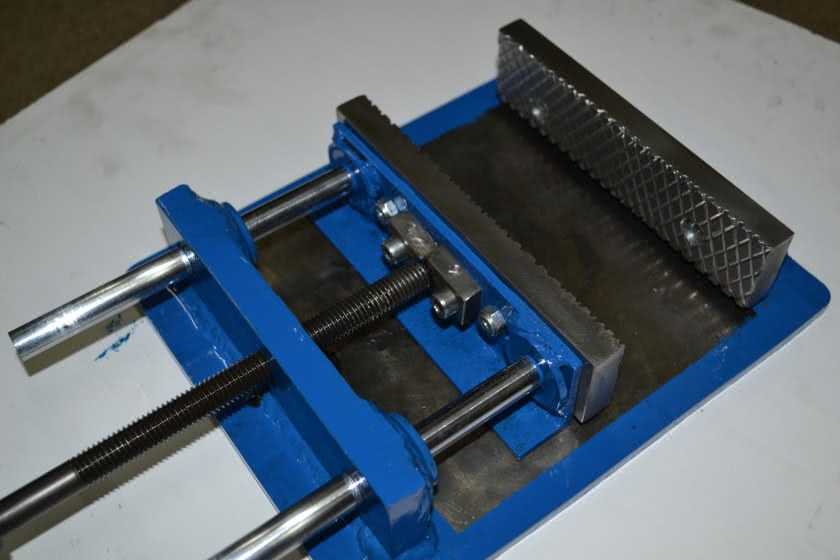

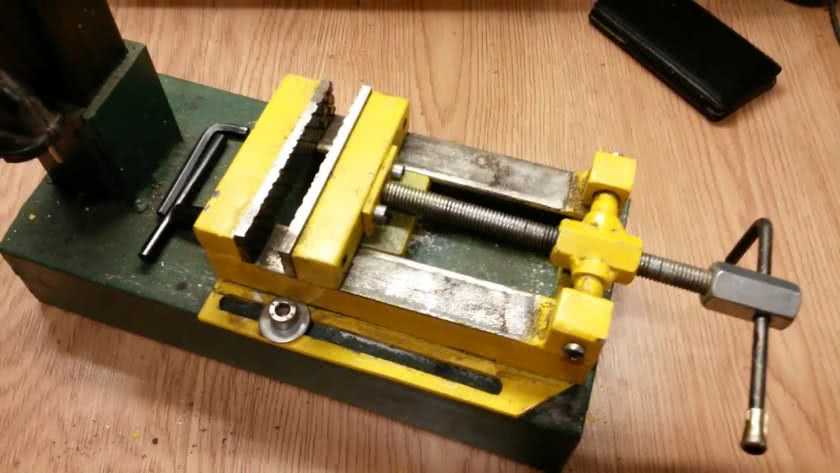

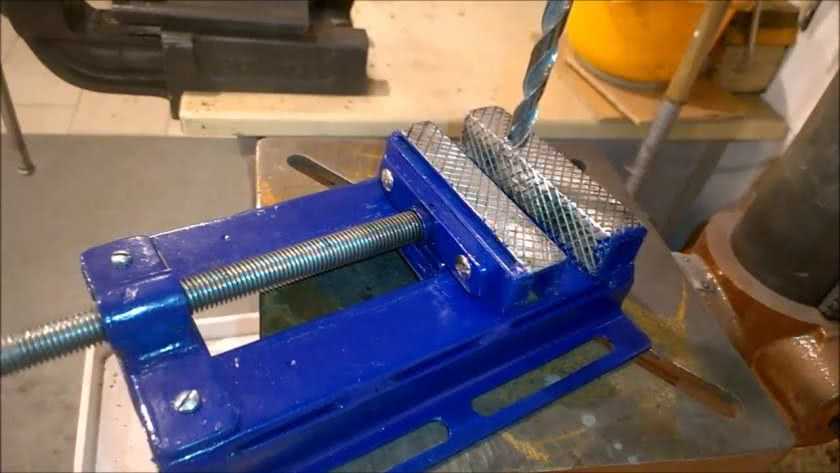

Реализация тисков

Для того, чтобы собрать тиски, необходимо наличие следующих материалов:

  • Стальной лист толщиной 9 и 15 миллиметров;
  • Металлический уголок 40х40х2,5 миллиметра;
  • Винт с диаметром примерно 12 миллиметров;
  • Стальной круг с диаметров примерно 10 миллиметров или штоки.

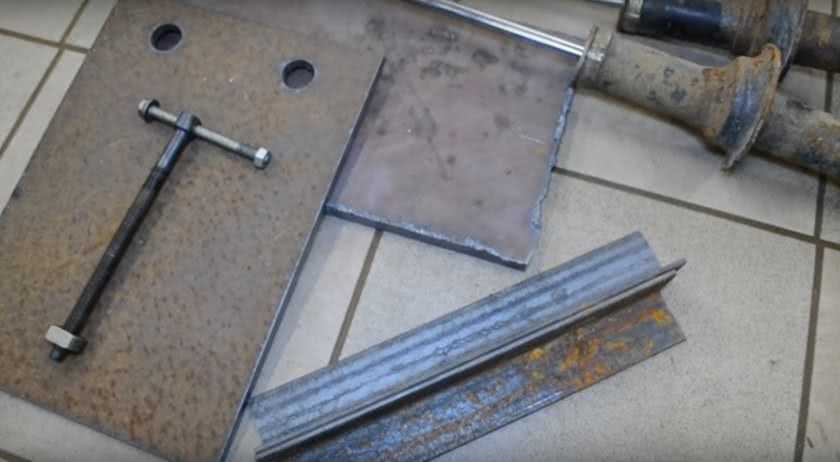

Нужно подготовить все необходимые элементы, для этого из листа толстой стали нарезают небольшие части, а автомобильные стойки разбираются.

На толстых листах стали необходимо просверлить отверстия, которые будут служить частью укрепления. Точно такие же отверстия нужно сделать на других заготовкам и сварить между собой уголок и изделие и толстой стали. Из штоков и еще одного уголка, нужно собрать подвижную часть тисков.

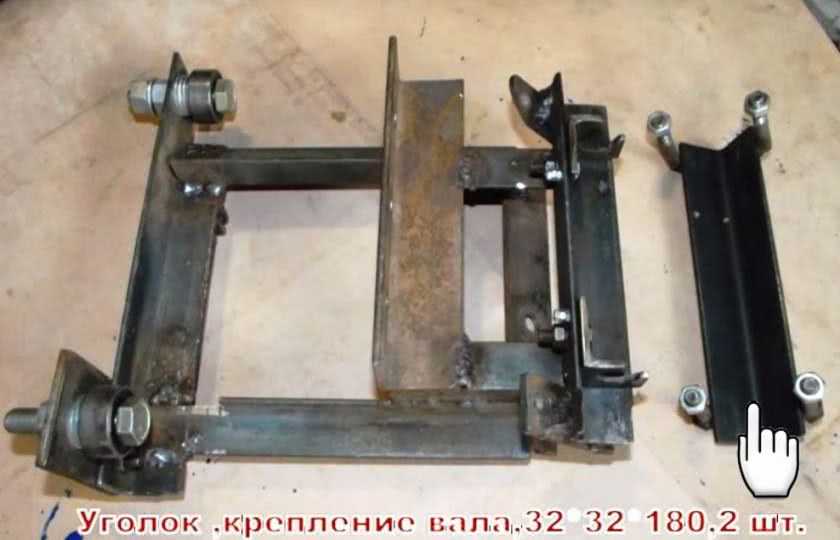

Далее нужно выполнить полную сборку всех основных элементов конструкции, которые были изготовлены на предыдущих этапах. Затем нужно установить большой регулированный винт.

Последним действием нужно выполнить полную проверку работоспособности всей контракции.

Для более эффективной работы и красивой конструкции, нужно смазать регулированный винт и по возможности покрасить всё изделие.

Как сделать своими руками?

Конечно же, самым простым способом расширить возможности имеющегося инструмента будет приобретение уже готовой конструкции. Однако многие интересуются возможностью изготовления сверлильных стоек ручной работы. Анализируя отзывы, можно сделать вывод, что это сравнительно несложный процесс. Однако для его реализации потребуются определенные знания, а также соответствующие практические навыки, материалы и инструменты.

С учетом особенностей конструкций, позволяющих обычную дрель превратить в сверлильный станок, изготовить их можно даже из фотоувеличителя, устройство которого изначально включает часть необходимых ключевых элементов. Существует несколько вариантов исполнения самодельной стойки. Перечень необходимых материалов, оборудования и инструментария будет зависеть от выбора в пользу деревянного или металлического приспособления.

Станину можно изготовить из пластины (металлической или деревянной), размеры которой определяются мощностью оборудования и габаритами заготовок. Еще одним определяющим фактором является функционал будущей конструкции. Если для сверлильного станка достаточно будет сделать станину с размерами в переделах 600х600 мм, то в случае с многофункциональным агрегатом данные показатели должны быть увеличены.

Следующей важной составляющей является механизм перемещения дрели и другой техники вдоль направляющей. Основой данного узла будут ручка и пружины, а сам механизм может быть выполнен в нескольких вариациях

  • Возвратным и смонтированным непосредственно рядом с ручкой, которая при этом помещается между двумя пластинами, установленными на стойке. При движении рукоятки вниз происходит возврат пружины и самой каретки в исходное положение.
  • В виде двух пружин, установленных в специальных пазах каретки под углом 90 градусов, к которым закрепляются штифт и боковые пластины. При нажатии на рычаг пружины сжимаются, а дрель – перемещается вниз. Как только воздействие на ручку прекратится, весь узел вернется в свое первоначальное положение.

Необходимо перечислить явные преимущества самодельных приспособлений:

  • изготовление подобных конструкций своими руками обходится дешевле, чем приобретение готовых;
  • отсутствие каких-либо ограничений позволяет использовать практические любые материалы и запчасти от вышедшего из строя или же устаревшего оборудования;
  • чертежи приспособлений и подробные инструкции, включая соответствующие видеоматериалы, в большом количестве находятся в свободном доступе;
  • каждый желающий при наличии необходимых знаний и навыков может создать стойку по своим чертежам и с учетом всех потребностей.

Говоря о наиболее значимых недостатках изготовления конструкций для сверления своими руками, следует обратить внимание то, что:

  • на определенных этапах может потребоваться доступ к токарному станку, сварочному аппарату и другому профессиональному оборудованию;
  • из-за ошибок, даже незначительных, появляются люфты, отрицательно отражающиеся на качестве сверления и других работ;
  • чаще всего модели, созданные кустарно, имеют ограниченный функционал.

Однако при грамотном подходе и качественном изготовлении всех элементов самостоятельно можно собрать даже поворотную модель. Нередко самоделки не уступают (а по некоторым показателям превосходят) заводским моделям. Все зависит от правильного выбора материалов и качества сборки.

Подготовка к работе

Прежде чем приступить к работе, нужно продумать последовательность всех технологических операций при изготовлении самодельного станка, спланировать технологию изготовления, определиться с будущими материалами и инструментом, который понадобится в процессе работы.

Инструмент

Для изготовления станка из дрели или шуруповерта потребуется следующий инструмент:

  1. Циркулярная пила или распиловочный станок.
  2. Электролобзик.
  3. Углошлифовальная машинка (УШМ или просто «болгарка»).
  4. Дрель или шуруповерт.
  5. Шлифовальный станок.
  6. Различный ручной инструмент: молоток, отвертка, струбцины, корончатое сверло по дереву (или просто «коронка»), угольник, разметочный карандаш и пр.

Материал и комплектующие

Для изготовления станка своими руками потребуется следующие материалы и комплектующие:

  1. Фанера 15 мм.
  2. Доска сосновая, массив;

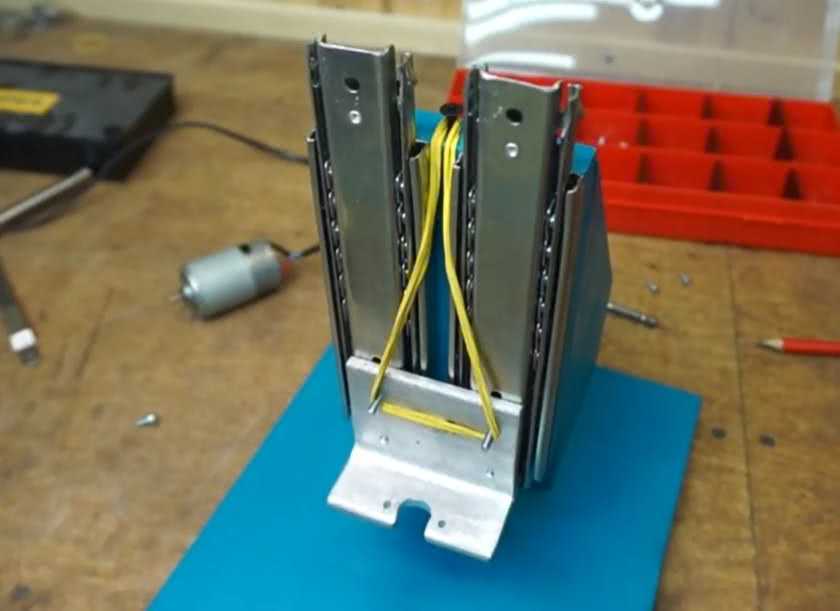

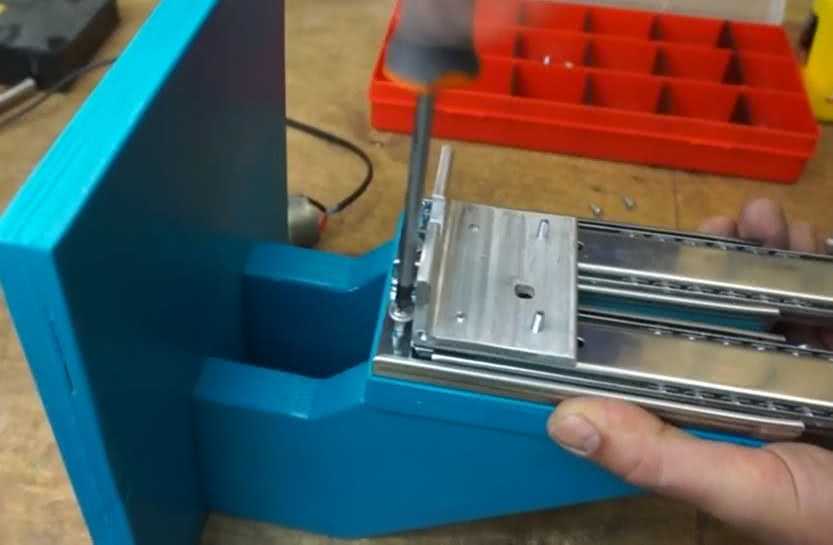

  3. Мебельные направляющие для ящиков;
  4. Втулка;
  5. Мебельная футорка;
  6. Крыльчатая гайка;
  7. Крепеж: болт М6, саморезы различной длины.

Основные конструктивные элементы

Конструкция сверлильного станка из шуруповерта состоит из следующих основных элементов:

  1. Основание:
    • Вертикальная рама;
    • Шпиндельная коробка;
    • Платформа (горизонтальная опора);
  2. Сверлильный стол;
  3. Крепление дрели (шуруповерта), использующиеся в качестве электромотора и шпинделя;
  4. Дрель (шуруповерт);
  5. Механизм подпружинивания и рукоятка подачи сверла.

Необходимые материалы и инструменты

Создающим крутящий момент элементом, а соответственно главной рабочей частью в каждом виде станка является дрель. Тип обработки будет в большей степени зависеть от установленной в ее патрон насадки. Поэтому для их сборки понадобятся идентичные материалы.

Для сборки токарного, шлифовального станка:

  • прямоугольное металлическое или деревянное основание, станина;
  • прижимная втулка;
  • прижимная бабка, которая будет крепиться на патрон дрели;
  • полозья для прижимной втулки;
  • посадочное место для фиксации дрели.

Материалы для сборки сверлильного, фрезерного станка:

  • квадратная станина;
  • металлическая стойка, на которой будет перемещаться шпиндель с закрепленной дрелью;
  • пружина, соответствующая диметру стойки;
  • столик для заготовки;
  • штифт для крепления столика.

Из инструментов понадобятся:

  • отвертка;
  • плоскогубцы;
  • ножовка по дереву или металлу;
  • крепежные элементы – болты, саморезы, гайки;
  • сварочный аппарат.

Как сделать сверлильный станок с использованием дрели

Использование электрической дрели – это, наверное, наиболее простой вариант изготовления самодельного сверлильного станка, т.к. в этом случае решается вопрос фиксации сверла (используется патрон дрели), а также обеспечивается электрический привод. Основной задачей в этом случае, которую нужно решить, является изготовление каркаса и механизма перемещения сверла в вертикальной плоскости. Все работы можно разбить на несколько этапов, определяющих характер их выполнения: подготовительный, выполнение работ и завершающий.

Металлическая стойка для закрепления дрели проста в изготовлении и удобна при использовании

Подготовительный этап

В этот период выполнения работ необходимо:

  1. Определиться с материалами и комплектующими, имеющимися в наличии и которые можно использовать для изготовления станка: дерево или металл, запчасти от авто-, мототехники или устройств бытового назначения, электрические провода и коммутационные аппараты, а также средства защиты.
  2. В зависимости от выбранных материалов готовится и необходимый инструмент. Это может быть болгарка и сварочный аппарат (инвертор), циркулярная или дисковая пила, а также столярный инструмент и крепёжные элементы.
  3. Разрабатывается чертёж (эскиз) создаваемой конструкции, при этом основными размерами являются: посадочное место установки используемой дрели и размер перемещения сверла.

Конструкция из дерева не является достаточно прочной, но для изготовления печатных плат может использоваться в полной мере

Выполнение работ

Определившись с материалами и инструментом, а также подготовив их и разработав чертёж, можно приступать к изготовлению. Далее приведена пошаговая инструкция изготовления подобной оснастки с использованием металлического листа и профиля.

Иллюстрация Описание действия

Из металлического листа толщиной 10−12 мм изготавливается основание (плита) станка, на котором просверливаются отверстия, предназначенные для его последующего крепления.

К плите приваривается металлический профиль (стойка) сечением 40×40 мм.

При монтаже профиля проверяется его нахождение строго в вертикальной плоскости, чтобы обеспечить правильный ход сверла в дальнейшем.
Из металлического профиля сечением большим, чем приваренная стойка, вырезается заготовка, после чего проверяется возможность её перемещения вдоль этой стойки.
На заготовке делается пропил, вдоль всей её поверхности.
После этого из профиля аналогичного сечения изготавливается металлическая конструкция, в которую помещается звёздочка от велосипеда.
На поверхности вертикальной стойки закрепляется велосипедная цепь, для чего используется сварка.
Проверяется способность собранной конструкции перемещаться вдоль стойки.
Из металлической трубы диаметром большим, чем патрон используемой дрели, вырезается крепление, которое приваривается к собранной ранее конструкции.
Проверяется надёжность фиксации дрели.
Из профиля меньшего сечения изготавливаются рычаги, служащие для привода механизма перемещения, которые крепятся на собранной ранее конструкции.
Проверяется работоспособность механизма подъёма и опускания.

Завершающий этап

На этом этапе производства работ выполняются следующие мероприятия:

  • собранная металлическая конструкция красится;
  • узлы перемещения смазываются;
  • для удобства использования на плите может быть установлена штепсельная розетка для включения в неё электродрели с подключённым электрическим кабелем, служащим для включения в сеть.

Вариант изготовления с использованием автомобильного домкрата

Изготовление дополнительных узлов

Модернизация конструкции позволит получить многофункциональный станок, на котором можно фрезеровать мелкие детали и сверлить отверстия под углом.

Чтобы фрезеровать деталь ее нужно сдвигать в сторону. Для этого к плите фиксируют дополнительную горизонтальную стойку. На ней закрепляют тиски, перемещающиеся на каретке с мебельными направляющими. Рукоятку управления можно сделать аналогичную на пружине или поставить винтовой механизм.

Для сверления отверстий под углом 30, 45 и 60о устанавливают дополнительную пластину. Ее делают поворотную, для чего просверливают по дуге отверстия. Фиксируют пластину к основной стойке станка, где она будет вращаться по оси. К дополнительной пластине крепят каретку с подающим механизмом.

Правильно вымерять расположение отверстий поможет транспортир. За основу берут центральное отверстие для оси и от него отмеряют точки под нужными углами.

Во время проведения токарных работ и ровного сверления дополнительную пластину располагают горизонтально. Чтобы выполнить сверление под углом пластину проворачивают до нужного отверстия. Фиксацию дополнительной пластины выполняют винтами с тыльной стороны стойки.

Простейшая конструкция позволяет обзавестись дома многофункциональным станком, на котором можно фрезеровать мелкие детали и сверлить отверстия под разным углом.

Держатель с двумя степенями свободы

Приспособление имеет два шарнирных соединения между зажимом (струбциной) и хомутом для фиксации дрели. Оси вращения шарниров расположены под углом 90°, и позволяют позиционировать инструмент под любым углом к рабочей плоскости верстака. Это видно на иллюстрации. Разумеется, такой держатель уже не закрепишь прямо на верстаке (стационарно), он работает только со струбциной. Оперативно направить ось вращения не получится: в целях безопасности, сначала фиксируется один шарнир, затем второй.

Тем не менее это приспособление дает возможность использовать дрель уже как фрезер, с произвольным расположением вала. Или вы просто располагаете ось вращения так, как вам удобно в текущий момент.

Преимущества:

Расширенная свобода расположения оси вращения.

Недостатки:

  • Неудобная настройка положения, приходится фиксировать шарниры по очереди. Кроме того, есть определенные ограничения по размерам электроинструмента (крупную дрель в таком держателе не закрепить).
  • Есть вопросы к надежности: чем больше шарнирных соединений, тем ниже точность и прочность крепления.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

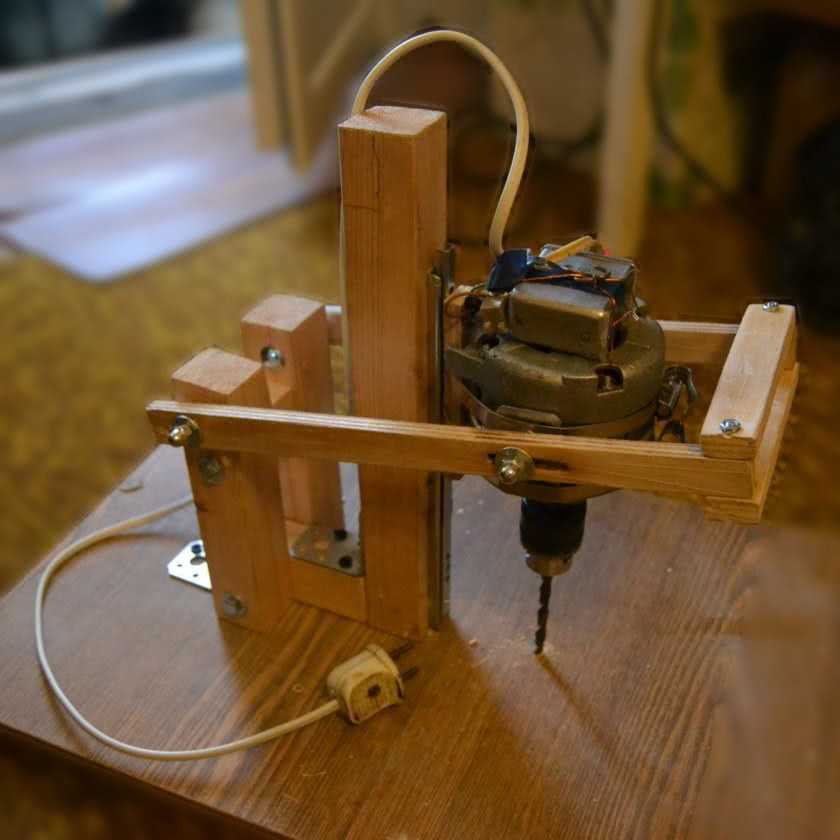

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка.

Вертикально-сверлильный станок.

Настольный сверлильный мини-станок.

Сверлильный станок из дрели.

Из чего состоит сверлильный станок?

Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

  • станина;
  • рулевая рейка;
  • двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Плюсы и минусы самодельных стоек

Подставка для дрели, выполненная своими руками, обладает как преимуществами, так и недостатками. Если говорить о плюсах, то начать стоит с дешевизны – гораздо экономичнее изготовить конструкцию самостоятельно, чем приобретать готовую в магазине. Более того, собрать стойку можно даже из вещей, которые уже имеются в домашнем хозяйстве: различных запчастей устаревшей либо же неиспользуемой техники. Чертежи без проблем обнаруживаются в интернете в бесплатном доступе, помимо этого, можно отыскать также и образовательные видео, которые легко повторить. Наконец, не возбраняется создать уникальную конструкцию, удовлетворяющую конкретные нужды мастера и не имеющую существующих аналогов.

Что касается минусов, первым является относительная сложность изготовления. Случается так, что некоторые детали оказывается невозможным сделать без специального оборудования, к примеру, для сварки или же токарного станка. В этом случае придется обращаться к специалисту, что, безусловно, повысит количество потраченных денег. Следующим недостатком самодельных стоек называют частое возникновение люфта из-за того, что части конструкции были неправильно зафиксированы. Люфт же, в свою очередь, негативно влияет на дальнейшее выполнение работ.

Например, на ней не удастся просверлить отверстия под углом.

Особенности изготовления при использовании шуруповёрта

Процесс изготовления сверлильного станка с использованием шуруповёрта абсолютно аналогичен тому, как это выполняется при использовании электродрели.

Использование блока питания и возможность подключения к сети напряжением 220 Вольт «дают» шуруповёрту вторую жизнь

Шуруповёрт может оказаться невостребованным в случае выхода из строя аккумуляторов, поэтому оптимальным решением для возобновления эксплуатации будет создание с его использованием сверлильного станка, а для подключения к электрической сети – адаптера, обеспечивающего работу на напряжении 220 Вольт. Основными нюансами при создании подобной конструкции являются следующие моменты:

  • мощность собираемой схемы блока питания (адаптера) должна соответствовать мощности шуруповёрта;
  • в связи с тем, что шуруповёрты выпускаются незначительной электрической мощности, не стоит рассчитывать, что с их использованием можно будет обрабатывать прочные изделия и в интенсивном режиме.

Варианты самодельных стоек

Рассмотрев устройство стойки, можно перейти к наиболее распространенным вариантам ее исполнения. Возможности к конструированию ограничиваются по большей степени наличием материалов, сложности в исполнении и требованиям к проводимым работам.

Так при желании можно собрать даже самодельный токарный станок, при помощи которого можно будет выполнять некоторые фрезерные работы. Для этого нужно добавить возможность горизонтального передвижения заготовки.

Еще одним вариантом модернизации станка является возможность высверливания под углом, добавив к устройству станка поворотную пластину с отверстиями фиксации направляющей стойки под нужный угол.

Изготовление подобных механизмов требуется для выполнения более сложных задач, зачастую требует наличия сложного оборудования и опыта его применения. Для более простых, и не особо частых работ важны простота сборки и доступность материалов. Ниже будут приведены как раз такие варианты изготовления механизмов.

Из распространенных материалов

Преимуществом такого держателя является отсутствие строгих чертежей, минимум требуемых материалов и их шаговая доступность. Для его сборки не требуются особые навыки, а инструменты, применяемые в создании подобного держателя, находятся у любого домашнего мастера.

Станина для дрели в этом случае выполняется из дерева. Подойдет любая доска, главное — возможность выдержать мощность дрели с небольшим запасом. Для опоры и направляющего механизма подойдет что угодно, при условии устойчивого положения конструкции. Сама стойка крепится к опорке, с противоположной стороны фиксируются направляющая. Опора должна выдерживать вес всей стойки и собственно дрели.

Кронштейн для ручной дрели делается из тонкой твердой фанеры, в которой высверливается отверстие нужного диаметра. На основание данный кронштейн монтируется с помощью строительных уголков. Подъемный рычаг можно сделать из бруса нужной толщины.

Вся полученная конструкция соединяется при помощи тех же строительных уголков к станине и опоре.

Из рулевой рейки

Подобное устройство пользуется популярностью, оно достаточно прочно и долговечно. Его изготовление требует некоторого опыта, подходящих материалов и инструментов.

Так как данная стойка более тяжелая, то станину и стойку изготавливают из металла. На место крепления рулевой колонки устанавливается поворотный механизм, например, маховик.

Кронштейн для дрели ставится на каретку крепления рулевых тяг. Направляющую можно изготовить из профильного листа. Вся конструкция собирается очень быстро из доступных материалов.

При выборе самодельной стойки следует опираться на стоимость необходимых деталей, требуемый функционал и простоту изготовления.

Особенности оборудования для сверления отверстий в печатных платах

Станок для сверления печатных плат – это одна из разновидностей сверлильного оборудования, которое, учитывая очень небольшие размеры обрабатываемых на нем деталей, относится к категории мини-устройств.

Любой радиолюбитель знает, что печатная плата – это основание, на котором монтируются составные элементы электронной или электрической схемы. Изготавливают такие платы из листовых диэлектрических материалов, а их размеры напрямую зависят от того, какое количество элементов схемы на них необходимо разместить. Любая печатная плата вне зависимости от ее размеров решает одновременно две задачи: точное и надежное позиционирование элементов схемы относительно друг друга и обеспечение прохождения между такими элементами электрических сигналов.

В зависимости от назначения и характеристик устройства, для которого создается печатная плата, на ней может размещаться как небольшое, так и огромное количество элементов схемы. Для фиксации каждого из них в плате необходимо просверлить отверстия. К точности расположения таких отверстий относительно друг друга предъявляются очень высокие требования, так как именно от этого фактора зависит, правильно ли будут расположены элементы схемы и сможет ли она вообще работать после сборки.

Сложность обработки печатных плат состоит еще и в том, что основная часть современных электронных компонентов имеет миниатюрные размеры, поэтому и отверстия для их размещения должны иметь небольшой диаметр. Для формирования таких отверстий используется миниатюрный инструмент (в некоторых случаях даже микро). Понятно, что работать с таким инструментом, используя обычную дрель, не представляется возможным.

Все вышеперечисленные факторы привели к созданию специальных станков для формирования отверстий в печатных платах. Эти устройства отличаются несложной конструкцией, но позволяют значительно повысить производительность такого процесса, а также добиться высокой точности обработки. Используя сверлильный мини-станок, который несложно изготовить и своими руками, можно оперативно и максимально точно сверлить отверстия в печатных платах, предназначенных для комплектации различных электронных и электротехнических изделий.

Металл или дерево?


Деревянный сверлильный “станок”-монстр

Начинающим всегда кажется, что работать по дереву легко и просто. Испорченная заготовка сгодится на мелкие поделки или топливо. Возможно, поэтому в последнее время наблюдается настоящее поветрие: самодельные станки с ответственными деревянными деталями. В результате на свет порой появляются монстры, которые, наверное, удивили бы и Архимеда, см. рис. справа. Однако вспомним: наилучшая достижимая точность на дереве +/– 0,5 мм. В металлообработке резанием наибольшая допустимая погрешность по умолчанию 0,375 мм (в Англии и США 0,397 мм = 1/64 дюйма). На этом вопрос об использовании дерева как основного конструкционного материала станка закрывается без обсуждения, что, мол, дерево к тому же на порядки легче металла деформируется, изнашивается и повреждается. Ну, а любителям глубокого внутреннего самоудовлетворения в изделиях – вольная воля за свои деньги и труды.

Практика работы с самодельной стойкой

Работать с такой стойкой очень просто.

ФОТО: YouTube.comКрепите дрель к плечу стойки скобой и включаете её в сеть, фиксируя кнопку. Потом просто управляете механизмом подъёма, подкладывая нужные деталиФОТО: YouTube.comДрель с лифтовым механизмом легко справляется с деревом, но гораздо медленнее – с металлом. А вот рычаг с пружиной без проблем освоит любые материалы

Устройство примитивно простое, собирается без сварки, что очень удобно. Самое сложное во всей работе ─ распилить профиль на нужные отрезки. Всё остальное займёт считаные минуты.

А вот ещё одна не сложная в исполнении и доступная по материалам стойка в видео-мастер-классе:

Watch this video on YouTube

Оригинальная идея

Данная конструкция весьма универсальна, так как ее базовая часть (основание и шпиндельная коробка) является рабочей частью нескольких других устройств, описанных в следующих статьях:

  • Токарный станок по дереву своими руками. Описание, чертеж, видео.
  • Рейсмусовый станок своими руками: чертежи, фото и видео.
  • Самодельный шлифовальный станок из дрели (шуруповерта). Описание, чертежи, видео.

В данных статьях есть фото и видео станков, сделанных своими руками

Токарный

Рейсмусовый

Шлифовальный

Таким образом, часть конструктива описываемого станка, может быть использована для изготовления и последующей сборки еще трех дополнительных устройств. При необходимости, имея все комплектующие, можно по своему усмотрению собирать нужные в данный момент приспособления.

Практика работы с самодельной стойкой

Некоторые считают, что работать с самодельными станками очень сложно, но это не так. Такие приспособления, наоборот, упрощают использование дрели в домашних условиях.

Чтобы воспользоваться конструкцией, необходимо закрепить дрель к стойке и подключить ее к источнику питания. Затем надо зафиксировать кнопку включения, чтобы электродрель начала работать. После этого необходимо просто управлять подъемным механизмом и подкладывать на основание детали, которые надо просверлить. После завершения работы инструмент обязательно отсоединяется от стойки.

Стойки для электродрели часто используют для упрощения сверления деталей. Люди, которые хотят изготовить такие конструкции, должны заранее ознакомится, как самому сделать стойку для дрели и что для этого понадобится.

Варианты самодельных сверлильных станков

Полноценный сверлильный станок можно сделать из отслужившей свое рулевой рейки автомобиля. По ее размерам изготавливают станину, на которой крепят электродвигатель. Отлично подойдет двигатель от старой стиральной машины. Передача вращения осуществляется с помощью ременной передачи. Лучше использовать шкив с несколькими ручьями, это позволит регулировать скорость, тем самым работать с материалом разной твердости. По такой же схеме делают своими руками присадочные станки.

Сверлить отверстия небольшого диаметра можно на маленьком станке, изготовленном из остова старого микроскопа, на который установлен электродвигатель от магнитофона. Он гарантированно справится с тонким листовым материалом. Единственная трудность в изготовлении подобного устройства – сложно подобрать подходящий патрон.

Сверлильный станок в мастерской заметно облегчит жизнь домашнему мастеру. Даже простое самодельное устройство, изготовленное из электродрели, способно открыть перед ним новые горизонты. Сверлить дерево, металл, проделывать пазы, изготавливать мебель – все это станет возможным с самодельным сверлильным станком.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

  • станина;
  • рулевая рейка;
  • двигатель.

Изготовление стального станка: инструкция с пошаговым фото

Металлический станок состоит из аналогичных узлов, но сделать их труднее из-за сложности обработки материала. Достоинство конструкции в надежности, отсутствии люфта, что идеально подходит для установки дополнительных узлов, расширяющих функциональность станка.

Общее устройство металлического станка представлено на чертеже, а порядок изготовления конструкции следующий:

Для станины понадобится стальная плита толщиной 1 см. Размеры можно взять аналогичные, как у модели из дерева.

Стойку приваривают из квадратной или круглой трубы сечением 32–40 мм. Можно на плиту приварить гильзу большего диаметра, а в нее вставить трубу и зажать болтом.

Каретку изготавливают из трубы большего диаметра. Она должна свободно надеваться на стойку. К каретке фиксируют стальной хомут для дрели.

Теперь осталось все узлы сложить в одну конструкцию и попробовать хомутами зафиксировать дрель.

Выбираем станину

При покупке, не нужно ориентироваться на производителя. Сейчас на рынке очень много не качественного оборудования, поэтому во время приобретения станка, стоит тщательно проверять конструкцию.

Производители предлагают покупателю большое количество разные видов сверлильных станков:

  • Радиально-сверлильные.
  • Вертикально-сверлильные.
  • Горизонтально-сверлильные.
  • Многошпиндельные.

Размер, вид и качество будет влиять на цену данного оборудования.

Изделия с пластиковыми вкладышами сразу же можно добавлять в черный список, потому что станок будет бить, уводить сверла на расстояние 0,5 миллиметров, и оно будет расти с каждой проделанной дыркой. Проверяем на люфт имеющуюся консоль. Лучше всего что бы ее люфт был не значителен или вообще отсутствовал.

Стойка оборудования

Стойку, где будут расположены направляющие для дрели, можно также сделать из металлической или деревянной плиты. Кроме направляющих для перемещения дрели в вертикальной плоскости, на стойке смонтирован зажим, при помощи которого инструмент на ней фиксируется. Порядок сборки стойки можно посмотреть на обучающем видео, при этом необходимо придерживаться следующей последовательности действий:

  • на подставке-станине фиксируют подпорку;
  • на основании при помощи винтовых соединений закрепляют стойку станка, которую затем соединяют с подпоркой;
  • на стойке фиксируют направляющие, в качестве которых можно использовать телескопические мебельные устройства;
  • на подвижной части направляющих монтируют каретку, где размещают крепление для фиксации дрели.

Для стойки можно подобрать подходящие профильные трубы

Подбирая направляющие для своего самодельного станка, следует обращать внимание на то, чтобы в них не было поперечного люфта. Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка

Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах

Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах.

С закреплением дрели при помощи хомутов. Используемые в данной конструктивной схеме хомуты продеваются в отверстия, предварительно просверленные в каретке. Зажим дрели и ее надежная фиксация на каретке обеспечивается за счет затяжки хомутов.

Стойка из стальных труб

Для крепления дрели используется специальная колодка. Такая колодка представляет собой кронштейн, где закрепляется дрель. Изготавливается кронштейн из деревянной плиты, которая крепится к каретке под углом 90 градусов, для чего используются металлические уголки. Для фиксации дрели в колодке высверливается отверстие, диаметр которого на 0,5 мм меньше диаметра самого инструмента, и делается прорезь, позволяющая вставить инструмент в посадочное отверстие.

Отверстие в колодке на станок, предназначенное для установки дрели, выполняется по следующему алгоритму:

  • на поверхности колодки чертят круг, диаметр которого соответствует диаметру устанавливаемой дрели;
  • во внутренней части окружности, стараясь придерживаться линии, которая ее ограничивает, высверливают ряд отверстий небольшого диаметра;
  • перегородки, которые образовались между просверленными отверстиями, прорезают при помощи ножовки или любого другого инструмента;
  • используя напильник или надфиль с полукруглой формой рабочей поверхности, края полученного отверстия под дрель обрабатывают, делая их ровными.

Деревянная стойка с кареткой на мебельных направляющих
