Высота проступи и ширина ступени лестницы гост

Какие должны быть размеры проступи и подступенка по ГОСТ и СНиП

Строительство любого жилого или общественного помещения всегда начинается с детального рассмотрения каждой конструкции, которая будет включена в проект. Одной из таких конструкций является лестница. Она может быть и внутриквартирной, и уличной, и чердачной, и подвальной и т.д. Но её детальная составляющая всегда остаётся неизменной, на основе чего существуют параметры по ГОСТ и СНиП, которым обязана соответствовать любая воздвигаемая лестница

При детальном разборе лестничной конструкции особое внимание стоит уделить маршу, что представляет собой непрерывный ряд ступеней, состоящих из проступи (горизонтальной части) и подступенка (вертикальной части)

Обратите внимание: формула расчета ступеней лестницы представлена в одной из предыдущих наших статей

Что нам предписывают ГОСТ и СНиП?

Строительство подобных объектов имеет определённые стандарты, на которые следует опираться при возведении лестницы:

  1. Один лестничный марш должен состоять из 3 -18 ступеней,
  2. В общественных и жилых помещениях подступенок соответствует высоте 14,8 см, а проступь ширине 30см,
  3. В чердачных и подвальных помещениях 17,1 см и 26 см соответственно.

Но практический опыт показывает, что безопасность и удобство смогут обеспечить немного иные размеры.

Число ступеней в марше лучше делать нечётным, чтобы движение человека по лестнице начиналось и заканчивалось с одной ноги. К тому же, совершать подъём на 18 ступеней – это занятие очень энергозатратное, а 11 или 15 – это самый оптимальный вариант, после которого человек не будет страдать отдышкой. Что касаемо высоты ступени, то её значение колеблется в пределах 15 – 18 см, а двойное значение высоты сложенной с шириной ступени даёт в итоге примерное значение длины человеческого шага – 6064 см.

Ступени модульной лестницы

Размеры ширины лестничного марша

Ширина ступеней так же имеет определённые нормы строительного стандарта (ГОСТ), что требует обязательного соответствия значениям максимума и минимума:

  1. Для уличных, квартирных прямых, подвальных и пожарных лестниц ширина составляет 80 см,
  2. Для лестницы, ведущей на чердак 60 см,
  3. Спиральная лестница в квартире от 80 см до 1м.

Минимальные и максимальные размеры ступеней

Ссылаясь на СНиП, можно увидеть:

  1. Проступь соответствует ширине от 25 см, если лестница мансардная или подвальная, то от 20см,
  2. Подступенок соответствует высоте 15 – 20 см, однако, допускаются погрешности не более 5 мм.

Как было сказано выше, что удобными размерами ступеней служат те, которые находятся в соотношении со средним значением шага человека. Поэтому, целесообразно представить подобные вычисления в виде формулы Блонделя:

2h + b = S (60-66 см)

Узнать подробности про размеры ступеней лестницы можно по данной ссылке.

Оптимальный наклон

Предусматривая при возведении лестницы угол наклона, стоит отметить, что рекомендаций норм строительных стандартов в этом вопросе не установлено. Однако, уклон лестницы определяется соотношением проступи и подступенка, и делая упор на максимум и минимум высоты и глубины ступени, то угол наклона колеблется в пределах 33 – 45 градусов. Для лестниц пологих (внутренних) оптимальным считается значение до 38 градусов, а для лестниц крутых (подсобных, чердачных) — до 45 градусов.

В чём суть точности построения конструкции?

Используемые при сооружении лестницы параметры каждой ступени, должны быть предельно точными и одинаковыми

Это позволяет человеку использовать её при ходьбе без особой осторожности, как днём, так и ночью, опираясь на мышечную память ног. А в случае несоблюдения этого правила, человек испытывает неудобства при использовании лестницы, стараясь нащупывать ногой каждую ступень

И спуск по такой лестнице достаточно травмоопасен.

Слишком крутая лестница может быть опасной

Как известно, нормы и правила написаны кровью. Не стоит пренебрегать их требованиями!

Какие должны быть размеры проступи и подступенка по ГОСТ и СНиП При проектировании и строительстве зданий и, в частности, лестниц крайне важно соблюдать требования нормативных актов – ГОСТов и СНиПов

Требования к отделке лестничных клеток

В соответствии со отделочные материалы обладают
следующими свойствами, характеризующими их пожарную опасность.

Таблица 6

Горючесть

Воспламеняемость

Способность

распространения пламени по

поверхности

Дымообразующая

способность

Токсичность продуктов

горения

НГ

негорючие

В1

трудновоспламеняемые

РП1

нераспространяющие

Д1

с малой дымообразующей способностью

Т1

малоопасные

Г1

слабо-горючие

В2

умеренно-воспламеняемые

РП2

слабо-распространяющие

Д2

с умеренной дымообразующей
способностью

Т2

умеренно-опасные

Г2

умеренно-горючие

В3

легко-воспламеняемые

РП3

умеренно-распространяющие

Д3

с высокой дымообразующей
способностью

Т3

высокоопасные

Г3

нормально-горючие

РП4

сильно-распространяющие

Т4

чрезвычайно опасные

Г4

сильно-горючие

Классы пожарной опасности в зависимости от групп пожарной опасности
строительных материалов приведены в .

Таблица 7

Свойства пожарной опасности строительных материалов

Класс пожарной опасности строительных материалов в
зависимости от групп

КМ0

КМ1

КМ2

КМ3

КМ4

КМ5

Горючесть

НГ

Г1

Г1

Г2

Г3

Г4

Воспламеняемость

В1

В2

В2

В2

В3

Дымообразующая способность

Д2

Д2

Д3

Д3

Д3

Токсичность

Т2

Т2

Т2

Т3

Т4

Распространение пламени

РП1

РП1

РП2

РП2

РП4

Лицу, ответственному за пожарную безопасность, очень важно знать, какие строительные и
отделочные материалы допустимо применять на его объектах, а какие – нет. Ответ
на этот вопрос можно найти в и :. Таблица 8

Таблица 8

Класс (подкласс) функциональной пожарной опасности
здания

Этажность и высота здания

Класс пожарной опасности материала, не более
указанного

Для стен и потолков

Для покрытия полов

Вестибюли, лестничные клетки, лифтовые холлы

Общие коридоры, холлы, фойе

Вестибюли, лестничные клетки, лифтовые холлы

Общие коридоры, холлы, фойе

Ф1.2; Ф1.3; Ф2.3; Ф2.4; Ф3.1; Ф3.2; Ф3.6; Ф4.2;
Ф4.3; Ф4.4; Ф5.1; Ф5.2; Ф5.3

не более 9 этажей или не более 28 метров

КМ2

КМ3

КМ3

КМ4

более 9, но не более 17 этажей или более 28, но не
более 50 метров

КМ1

КМ2

КМ2

КМ3

более 17 этажей или более 50 метров

КМ0

КМ1

КМ1

КМ2

Ф1.1; Ф2.1; Ф2.2; Ф3.3; Ф3.4; Ф3.5; Ф4.1

вне зависимости от этажности и высоты

КМ0

КМ1

КМ1

КМ2

Методы расчета

Для того чтобы определить высоту ступеньки, используются специальные формулы и правила. Подобные методики позволяют провести вычисления с учетом стандартов ГОСТ. Это значительно облегчает процесс проектирования и позволяет сразу вывести более-менее подходящие цифры. Таким образом, удобная высота для каждой ступени лестницы может быть рассчитана одним из следующих методов:

  • Количество ступеней. Это самый простой способ. Он в основном берется в качестве старта для проектировки, а полученные данные используются в дальнейших расчетах и могут изменяться по ходу дела. В этом случае нужно взять всего два показателя: высоту марша, то есть расстояние от пола первого этажа до второго, и желаемое количество ступеней. Первую величину делим на вторую и получаем ориентировочные параметры. Затем сверяем их с ГОСТ и переходим к следующему этапу разработки проекта.
  • Ширина шага. Стандартный способ более точного вычисления высоты подступенка. Для этого нужно взять за основу расчетный показатель ширины проступи и вставить его в уравнение, основанное на формуле ширины человеческого шага: 2а + в = 60…65. Она означает наиболее комфортное расстояние, которое человек может преодолеть за один шаг. Обычно берется среднее значение 63 см. На основе этой формулы рассчитывается оптимальная высота для ступени. При необходимости данные корректируются до достижения идеального результата с учетом количества ступеней.
  • Формула безопасности. Здесь также должна быть известна примерная ширина проступи. В идеале сумма размеров проступи и подступенка должна равняться 46. От этого показателя нужно отнять ширину ступени и, таким образом, станет известна её высота.
  • Формула комфорта. В этом случае нужно найти вычитаемое в формуле. Разница между проступью и подступенком в оптимальном случае должна составлять 12. На основании этих данных можно легко найти второй компонент.

Схематическое изображение основных параметров, необходимых для расчета высоты ступени

Чтобы не мучиться с перерасчетом данных на каждом новом этапе можно воспользоваться онлайн-программами, которые рассчитают для вас оптимальный вариант проекта лестничной конструкции с учетом всех требований ГОСТ и СНиП. Однако, полностью доверять им не стоит, так как они могут не учесть некоторые важные моменты.

Если вы будете знать высоту и ширину ступеней вашей будущей лестницы, смастерить её будет не так уж и сложно. Основные трудности связаны с подгонкой расчетных результатов с нормативными показателями.

Требования к отдельным элементам лестниц

В конструкцию лестницы входит много элементов: ступени, площадки, ограждения с поручнями. И для каждого из них есть свои нормы проектирования. Если говорить конкретно о входных и межэтажных лестницах в частных загородных домах, не затрагивая чердачные, пожарные и другие конструкции не основного назначения, то они, независимо от материала изготовления, должны иметь определенные параметры.

Размеры ступеней

Нормативные требования касаются двух параметров, это глубина проступи и расстояние между ступенями лестницы. Они важны как сами по себе, так и в соотношении.

  • Высота подъема на одну ступень (а) должна находиться в диапазоне 12-20 см.
  • Глубина проступи, опорной площадки для ступни (b), 24-30 см.
  • Сумма этих величин должна укладываться в 43-47 см.

Схема для расчета ступенейИсточник yarsovteh.ru

Такие параметры обеспечивают удобный угол наклона лестницы, позволяют стопе взрослого человека получать полноценную опору и не сбиваться с шага при подъеме и спуске. Более точная формула выглядит так:

2а + b = 60-65 см, это шаг лестницы, соответствующий средней длине шага человека.

Параметры клиновидных ступеней винтовых и забежных лестниц также регламентируются стандартами:

  • самая узкая часть проступи – не менее 10 см;
  • ширина в середине по линии ходьбы – не менее 18 см.

Видео описание

Это видео поможет понять, как вычислить оптимальные размеры ступеней прямой лестницы:

Параметры площадок

Лестничные площадки, расположенные на поворотах, между параллельными и расположенными на одной прямой пролетами, тоже проектируются с учетом определенных требований.

  • Их ширина должна соответствовать или быть больше ширины лестничного марша.
  • Длина ходовой части площадки между пролетами не должна быть короче 130-140 см, что соответствует длине двух полных шагов взрослого человека.
  • Глубина площадки перед межкомнатной дверью или входом в дом – не менее 100 см.

Если дверь распахивается в сторону лестницы, глубина площадки увеличивается и делается больше ширины дверного полотна настолько, чтобы человек не оказался на самом краю при её открывании.

Пример устройства площадки перед входомИсточник kardjmovo.csk-remont.ru

Габариты ограждающих конструкций

Согласно требованиям СНиП лестницы, имеющие более трех ступеней, проектируются с ограждениями или пристенными поручнями.

В частных домах минимальная высоту ограждения делают не менее 90 см, а при наличии в доме маленьких членов семьи 120-150 см и с двумя рядами поручней, расположенных на удобной высоте как для детей, так и для взрослых. Для невысокого крыльца этот параметр можно уменьшить до 80 см.

Если ограждение имеет не сплошное заполнение, а вертикально установленные балясины,, шаг между ними должен быть 10-15 см, причем минимальное значение выбирают для безопасности детей.

Такие ограждения в доме с детьми делать не стоитИсточник periloff.by

Оптимальный уклон

Для такого параметра, как уклон лестницы, нормы тоже прописаны. Пего предельное максимальное значение для межэтажных лестниц в частном доме 50 градусов, а минимальное 20 градусов. Но это крайние значения, которые принимают в исключительных случаях, когда планировка дома или выделенная под лестницу площадь не позволяют поступить иначе.

Оптимально же делать угол наклона от 26 до 45 градусов. По конструкции с такими параметрами перемещаться в любом направлении удобнее и безопаснее.

Видео описание

В следующем видеоролике представлена таблица для определения уклона в зависимости от размеров ступеней:

https://youtube.com/watch?v=WiCGW3CZMBA

Эти же параметры актуальны и для входных уличных лестниц. А пандус для въезда в дом на инвалидной коляске должен быть не круче 5 градусов.

Все существующие в строительстве нормативы основаны на практическом опыте и исследованиях специалистов. Когда речь идет об устройстве лестниц, являющихся объектами повышенной опасности, их соблюдение необходимо. Потратив не слишком много времени на то, чтобы рассчитать параметры удобных ступеней и высоту обеспечивающих безопасность ограждений, вы получите не просто красивую, но и комфортную лестницу, защитите близких от неприятных эксцессов.

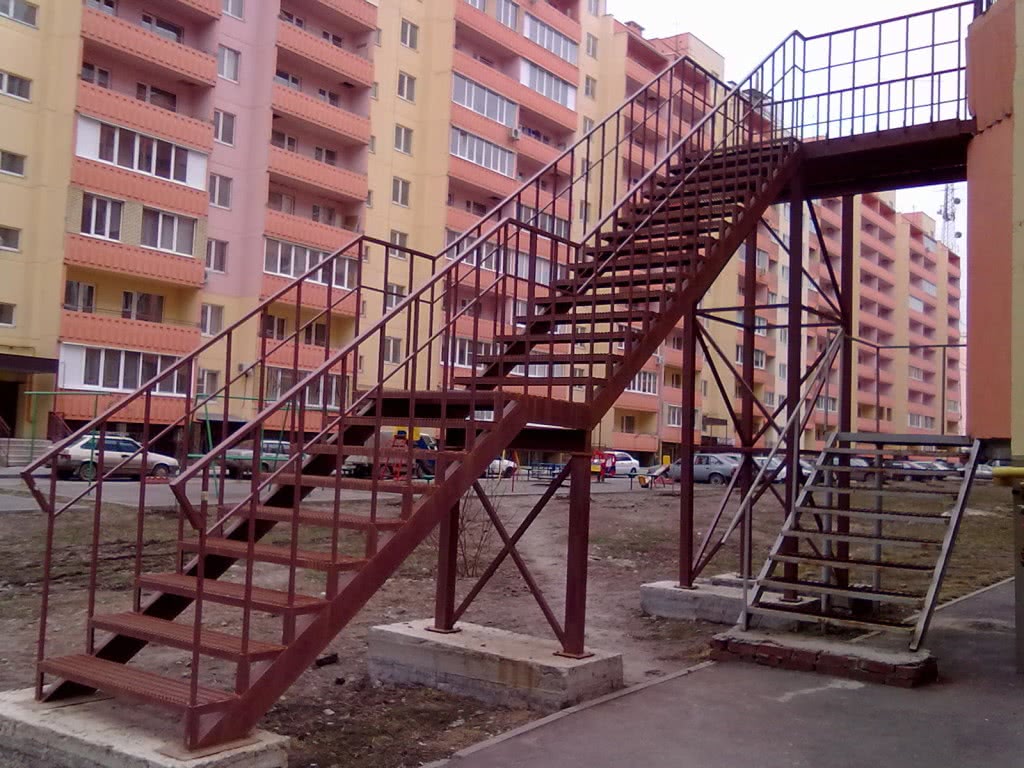

Нормы ГОСТ Р 53254 – 2009

Этим нормативом закреплены требования к изготовлению, монтажу и допуску к эксплуатации эвакуационных, аварийных и пожарных конструкций. Этот стандарт применяется к стационарным и переносным конструкциям.

Этот стандарт выдвигает следующие требования:

  • лестница должна быть с глубиной проступи более 25 см, шириной ступени не менее 90 см, высотой ограждения от 1.2 м;
  • при высотах более 20 метров применяются только маршевые конструкции, при высоте до 20 метров могут монтироваться вертикальные конструкции;
  • расстояние между соседними пролетами должно быть более 0.75 см.

К вертикальным маршам выдвигается ряд индивидуальных требований:

  • нижний пролет может быть выдвижным;
  • не допускается нарушений целостности стен в местах монтажа лестниц;
  • марши должны выдерживать нагрузку, которая приложена по центру ступени вертикально вниз, не менее 180 кгс;
  • ограждения должны выдерживать горизонтальную нагрузку силой, не менее 54 кгс;
  • дистанция между ступенями должна быть не более 35 см, а от тетивы до стены от 30 см и более;
  • высота от нижней ступени до земли не может быть выше 1.5 метра;
  • допустимая ширина ступени у лестниц без ограждения от 60 см и более, у конструкций с ограждением – от 80 см и более;
  • при введении конструкции в эксплуатацию и в дальнейшем не меньше, чем раз на 5 лет, ответственные службы должны проводить проверку конструкции на прочность.

Расчет пожарной лестницы:

Требования для людей с ограниченной подвижностью

Нормативный документ

СНиП 35-01-2001 на лестницы и пандусы излагает требования к их конструктивному исполнению с точки зрения доступности для инвалидов и пожилых людей.

Цели, которую преследуют введенные в нем нормы – это:

  1. Обеспечить доступность зданий для людей с ограниченной подвижностью.
  2. Сделать передвижение и эвакуацию безопасными.

Основные положения

  • Ширина лестниц и пандусов для малоподвижных людей не должна быть менее 1,35 метра. При ширине в 2,5 метра и более требуются дополнительные разделительные поручни.
  • Все ступени в пределах одного марша делаются одинаковой геометрии и размеров.
  • Максимальная высота ступени – 15 сантиметров. Минимальная ширина проступи – 30 см.
  • Ребра ступеней должны быть закруглены. Дальняя от стены сторона проступи снабжается двухсантиметровым бортиком.
  • Максимальная высота пандуса – 0,8 метра, максимальный уклон – 8 градусов.
  • Минимальная ширина пандуса при одностороннем движении – 1 метр.
  • Поручни обязательны с обеих сторон лестницы или пандуса. Для пандуса они делаются двойными, на высоте 0,7 и 0,9 метра (для инвалидов-колясочников и для пешеходов).

На фото – пандус с двойным поручнем.

По краю пандуса делается бортик высотой не меньше 5 сантиметров.

Виды конструкций

В частном строительстве могут быть использованы переходные конструкции таких типов:

  • межэтажные;
  • подвальные;
  • чердачные;
  • пожарные.

Устанавливаемые между этажами сооружения подразделяются на такие разновидности:

  • прямые;
  • поворотные;
  • винтовые;
  • забежные.

Минимальная ширина лестничного марша в индивидуальном строительстве – 60 см. Этого достаточно для свободного прохода 1 человека крупной комплекции.

Одномаршевые

Подобные конструкции редко используются для обустройства жилых помещений со стандартной высотой потолка. Из-за недостаточной площади комнат длина лестницы ограничена, ее наклон чрезмерно крутой для комфортного передвижения.

Монтаж одномаршевых конструкций может применяться для подъема и спуска для таких объектов, как:

  • подвал;
  • чердак;
  • мансарда;
  • балкон.

Сооружение представляет собой одинарный пролет с перилами, но без промежуточных площадок и поворотов.

https://youtube.com/watch?v=yrqxQO_Nb0s

Двухмаршевые

Наиболее распространенная конструкция, применяющаяся для обустройства частных домов, хозяйственных и административных зданий. Стандартная высота ступени лестницы составляет 18 см. В зависимости от планировки строения пролеты устанавливаются последовательно, с поворотом под углами 90° или 180°. Между маршами установлены площадки. В большинстве случаев их изготавливают из одинакового материала.

Винтовые лестницы

Винтовые переходные конструкции имеют сложное устройство и большую стоимость. Представляют собой спираль, образованную несущими элементами вокруг центральной опоры. Сооружения используются для обустройства тесных помещений с целью экономии жизненного пространства. Ширина ступени варьируется в пределах 10-40 см, по форме могут быть прямоугольником или вытянутым треугольником. Спиральными конструкциями пользоваться безопасно, но тяжело для людей с ограниченными физическими возможностями.

Комбинированные лестницы

Для создания интересного интерьера в доме дизайнеры комбинируют проходные конструкции, благодаря чему помещению придается индивидуальный стиль. При этом сохраняются оптимальные размеры ступеней лестницы при любом ее типе и размере. В большинстве случаев нижним звеном сооружения является спираль, поднимающаяся на высоту 190-200 см. Затем от нее отходит ответвление в виде пологого пролета с перилами.

Такое инженерное решение позволяет сэкономить площадь первого этажа и превратить второй уровень в удобную и безопасную обзорную площадку. Размеры лестницы на второй этаж увеличиваются, чтобы на ней могли разместиться несколько человек.

Основные параметры лестничного марша

При проектировании лестничных конструкций инженеры применяют требования следующих стандартов:

  • ГОСТ 23120-78 – требования к маршевым трапам;
  • ГОСТ 25772-83 – требования к ограждающим элементам;
  • ГОСТ 24258-88 – нормы для средств подмащивания;
  • ГОСТ 8556-72 – технические условия для пожарных лестниц;
  • ГОСТ 21.101-97 – перечень требований к проекту;
  • ГОСТ Р53254-2009 – технические условия для наружных конструкций;
  • ГОСТ 8717.1-84 – нормы размеров элементов лестниц;
  • ГОСТ 8717.0-84 – технические параметры разработки изделий.

Помимо ГОСТ применяются СНиП, в которых изложены методические рекомендации и факторы, которые необходимо учесть при расчете, проектировании и конструировании лестничных конструкций в домах, общественных зданиях и производственных сооружениях.

Нормативные документы предъявляют требования к следующим основным элементам:

высоте ступеней;

Угол наклона лестницы

ширине марша.

  • уклон – 1:1,75;
  • ширина – минимум 1200 мм.
  • В жилых домах, выше двух этажей необходимо проектировать несколько лестничных пролетов.
  • Ширина марша для передвижения одного человека по трапу не может быть менее 800 – 1200 мм.

Угол наклона лестницы

Идеальная глубина проступи 250 мм.

Минимальная ширина площадки 130 см

  • Промежуток от входной двери до первой ступени трапа не может быть менее 1000 мм.
  • Высота поручня – не менее 900 мм.
  • стремянки, закрепленные к стене;
  • складные изделия;
  • кровельные трапы;
  • раздвижные лестничные конструкции;
  • наружные лестничные вертикальные конструкции.

  • Конструкции, связывающие более 2 этажей, и поворотные лестницы проектируются, согласно ГОСТ стандартам, с шириной марша от 1.0 м, чтобы предоставить безопасный проход сразу нескольким людям;
  • Размеры маршей при наличии подъемников для инвалидов равны от 1.5 м;
  • Сооружение двух- и многомаршевых лестниц должно учитывать одинаковую ширину марша по всей высоте объекта;
  • Если марши по проекту будут размещены во встречном направлении друг к другу, тогда предусматривают обязательный 50 мм и более зазор между ними;
  • Количество ступеней должно быть нечетным — от 3 до 18. В СНиП оговорено, что людям комфортнее начинать и завершать ход с одной ноги;
  • Уклон лестниц различных типов рассчитывается так:
  • Объекты внутри дома и основные межэтажные — подъем под углом 45 0 (уклон 1:1 не более) и 26 0 40’ (уклон 1:2 не менее);
  • Предельное верхнее значение уклона — подъем под углом 50 0 (уклон 1:0.85);
  • Предельное нижнее значение уклона — подъем под углом 20 0 (уклон 1:2.75);
  • Приставные лестницы — подъем под уклоном превосходящем 1:0.85;
  • Пандусы — уклон менее 5 0 .

Некоторые требования ГОСТ стандартов и СНиП пересекаются. При составлении проектов имеет значение назначение постройки. В жилых и административных зданиях требования комфорта и безопасности людей играют важнейшую роль, поэтому соблюдение СНиП рекомендовано.

Нормы проектирования

При проектировании, помимо несущих нагрузок на опорные конструкции, очень важно правильно рассчитать оптимальные размеры ступеней лестницы, влияющие на комфортное и безопасное использование конструкции. К таким параметрам ступеней относятся:. К таким параметрам ступеней относятся:

К таким параметрам ступеней относятся:

  • ширина марша (длина ступеней);
  • ширина проступи;
  • угол наклона ступеней;
  • высота ступеней.

.Размеры ступенек необходимо рассчитывать, придерживаясь специально разработанных норм ГОСТов:

  • 8717.1-84 — Ступени железобетонные и бетонные. Конструкция и размеры;
  • 23120-78 – Лестницы маршевые, площадки и ограждения стальные.

Основные параметры приведенных выше ГОСТов:

  • Минимальная длина ступени 80 см на всем протяжении лестничного марша.
  • Высота ступени 160-180 мм, не должна различаться на всем протяжении более чем на 5 мм.
  • Ширина проступи не менее 250 мм, комфортная ширина определяется из расчета, чтоб на плоскости полностью помещалась стопа взрослого человека.
  • Свес проступи за подступенок должен быть в пределах 20-40 мм.

Большое количество травм люди получают вследствие эксплуатации лестниц с отступлением от указанных параметров.

Шаг ступени

Шаг взрослого человека при спокойной ходьбе составляет 600-640 мм. При подъеме по лестнице длина шага сокращается, и она составляет 430-470 мм, это сумма высоты и ширины ступеней лестницы.

В том случае если эта величина будет нижеуказанной, возникнут сложности при спуске по лестнице. При увеличении значения есть вероятность, что человек собьется с привычного шага и тем самым будет испытывать дискомфорт.

Высота ступеней лестницы в своем доме

Высота ступени напрямую зависит от угла наклона лестницы и числа ступеней в лестничном марше.

Размер ступеней лестницы в частном доме считается допустимым в диапазоне от 15 до 22 см, однако оптимальной высотой ступени является диапазон от 16 до 18 см.

Длина ступени

Длина ступени соответствует ширине марша лестницы, и для ее определения необходимо знать, для каких целей будет использоваться лестница и в каком помещении она находится.

Данные параметры одинаково относятся как к маршевым лестницам, так и к винтовым.

Как мы уже писали выше, минимальной шириной марша является величина 80 см. При такой ширине будет комфортно передвигаться одному человеку.

В том случае если предполагается переносить крупногабаритные предметы, а также для свободного встречного движения двух людей длина ступеней должна быть не менее 125-150 см.

Не маловажным критерием в выборе длины ступени является площадь помещения, в котором расположена лестница.

Для приставных, складных и чердачных лестниц стандартный размер ступеней в длину варьируется в приделах от 40 до 70 см.

Ширина ступени

Следующим важным параметром является ширина ступени. Данный показатель, как и высота ступени, зависит от угла наклона лестницы и числа ступеней в марше.

Комфортным размером считается показатель в 25-30 см. При таком значении проступь способна полностью вместить стопу взрослого человека. Допускается снижать данный показатель на технических лестницах с нерегулярным использованием.

В случае стесненных условий размещения лестницы возможно увеличение размера проступи за счет дополнительного свеса над подступенком, размеры этого свеса должны быть не более 40 мм.

Для забежных ступеней, используемых в поворотных и винтовых лестницах, также есть допустимые значения ширины ступени:

  • Минимальная ширина ступени в узкой части не должна быть менее 10 см.
  • Широкая часть не более 40 см.
  • Центральная часть по линии движения не менее 20 см.

На винтовых лестницах высота ступенек немного увеличена, по причине того что угол подъема на таких лестницах выше. На поворотных используется стандартная высота ступеней лестницы.

Факторы, влияющие на выбор вида конструкции и ее геометрии

При разработке конструкции лестничного полотна, главную роль, конечно же, играют пожелания заказчика, которые не должны идти в разрез с нормами проектирования

В момент выбора видалестницы, просчета ее геометрических параметров, следует принимать во внимание следующие факторы:

  • необходимо определить нагрузки на конструкцию;
  • нужно знать характер и частоту перемещения людей;
  • определиться с материалом и технологией изготовления;
  • учитывать пространство, отведенное под конструкцию, и наличие опор;
  • выбрать дизайнерское решение.

Пример дизайнерской лестницы

Мы уже об этом говорили, но повторимся еще раз, что эксплуатация данного конструктива связана с определенным риском, поэтому вопросу безопасности следует уделить значительное внимание. Главное требование в данном случае – неукоснительно следовать требованиям ГОСТ, когда вами назначается высота для ступенек конструкции

На практике оказывается, что именно несоблюдение стандартов в отношении высоты ступеней приводит к наибольшему количеству травм

Главное требование в данном случае – неукоснительно следовать требованиям ГОСТ, когда вами назначается высота для ступенек конструкции. На практике оказывается, что именно несоблюдение стандартов в отношении высоты ступеней приводит к наибольшему количеству травм.

Когда вы сами выступаете проектировщиком лестницы для своего дома, не руководствуйтесь опытом соседа дяди Васи, который сделал вот так и все у него хорошо. Откройте лишний раз норматив и убедитесь, что вы все делает правильно.

Общие требования к лестничным элементам

Нормативные документы описывают и параметры лестничных элементов — ступеней, ограждений, освещения. Опираясь на СНиП, спроектировать удобный для перемещения людей вниз и вверх по маршам объект. Поэтому при составлении проекта внутренних лестниц для многоэтажных зданий с большой проходимостью их соблюдение крайне желательно. При наличии ГОСТ требований к объекту строительства нормативные документы сопоставляются. В виду того, что лестничные элементы должны быть комфортными в эксплуатации и безопасными, их размеры делают следующими:

Высота в пределах одного лестничного марша — не менее 12 см и не более 20 см. При этом разница в размерах ступеней не должна превышать 5 мм, иначе будет наблюдаться неравномерный уклон, что небезопасно при спуске. Ширина зависит от назначения строящегося здания. Если ведется проектирование лестниц для жилого многоэтажного дома, тогда ширина ступеней должна быть от 25 см (речь идет об основных межэтажных объектах). В общественных зданиях этот параметр уменьшен до 20 см. Если ступени имеют ширину 0.26 метра, тогда ее выступ должен быть равен 30 мм не более (можно меньше).

Проступь от 10 см на внутренней границе полезной ширины клиновидных (забежных) степеней. Величина проступи увеличивается до 26 см (не менее) для маршевых лестниц.

Размеры площадок рассчитываются по полезной ширине примыкающих маршей. Они должны быть не меньше. Площадка должна иметь длину равную 2 размерам среднего шага взрослого человека. Физическая величина — 1.31-1.42 метра. Если лестничная площадка расположена перед парадным входом, тогда ее длина должна быть не менее метра. При расчетах площади элемента имеет значение тип входной двери, сторона открытия створок и размеры дверного проема, особенно при использовании распашных дверей. Лестничная площадка, в сторону которой открывается створка, делается шире и длиннее, иначе взрослому человеку будет неудобно и небезопасно проводить манипуляции с ней.

Ограждения.

Согласно требованиям, при проектировании лестниц между этажами нужно предусматривать ограждающие конструкции высотой от 90 см. Шаг между балясинами перил не больше 15 см. В многоквартирных жилых домах, где основной конструкцией будут пользоваться маленькие дети, высота ограждения должна быть от 1.2 до 1.5 м, а шаг между балясинами не более 10 см. Существуют требования и для входных крылечных конструкций. Если они рассчитаны на 3 и более ступеней, тогда высота ограждения должна быть не меньше 800 мм.

Следует соблюдать и требования к освещенности основных конструкций. СНиП требуют качественной освещенности ступеней, особенно первых и последних элементов марша. При наличии оконных проемов (согласно ГОСТ, если они размещены на уровне роста взрослого человека) нужно предусмотреть их ограждение.

В видеоролике ниже детальнее рассказано о требованиях к лестничным элементам. Рассказано, почему получены именно такие размеры и значения для перил.

Watch this video on YouTube

Итог

Если кратко подвести итоги всех вычислений стандартная, а значит наиболее удобная и функциональная консоль должна выглядеть так:

  1. Ширина — в наиболее узкой части 10 — 15 см, в центральной — 25 — 30 см, в наиболее широкой — 40 — 45 см.
  2. Высота — 18 — 20 см.
  3. Длина — не менее 80 см, но не более 1 м.
  4. Форма ступени должна быть клинообразной, с краями, расходящимися под углом примерно в 40 градусов.

В общем, имея достаточные познания в геометрии и черчении, вполне возможно самому составить чертежи конструкции. А при наличии умения в обращении со строительными инструментами, можно своими руками воплотить эти проекты в жизнь.
