Маркировка полиэтиленовых труб

Чем отличаются трубы с разным индексом SDR

Общие отличия

На данный момент выпускаются полиэтиленовые трубы с SDR от 6-ти до 41, для которых возможны нагрузки, представленные в следующей таблице по «классам давления»:

Таким образом, стандартный размерный коэффициент может использоваться при определении назначения трубы для конкретных систем – напорных и безнапорных, а именно:

• Трубы с индексом SDR 26-41 применяются для безнапорных (самотечных) канализационных отводов;
• С показателями 21-26 уже могут использоваться для внутридомового слабонапорного водообеспечения малоэтажек;
• Изделия, индексированные показателем от 11-ти до 17-ти, могут послужить для постройки слабонапорных водопроводных и оросительных систем;
• Трубы с SDR выше менее 9-ти подойдут для напорных систем, предназначенных к подаче воды, устройству напорных канализационных коллекторов и даже газопроводов.

Примеры

Полиэтиленовые трубы одной марки с разным SDR могут иметь существенные отличия. Так, для наиболее популярной марки полиэтилена ПЭ-80 это:

1. ПЭ 80 SDR 13,6 – очень прочные, могут применяться для постройки долгосрочных систем водоснабжения;
2. ПЭ 80 SDR 17 считаются изделиями со средними показателями и рекомендуются для установки в водопроводных системах малоэтажек, где их прочности вполне достаточно, а малый вес и дешевизна позволят сэкономить на монтажных работах;
3. ПЭ 80 SDR 21 не рекомендуются для напорных систем, закапывания в землю и устройства газопровода, так как имеют малую прочность на сдавливание и внутренний напор.

Источник

Состав специальных прав заимствования

Значение SDR в долларах США определяется ежедневно на основе спотовых обменных курсов валют, входящих в корзину, наблюдаемых около полудня по лондонскому времени. Публикуется на веб-сайте МВФ.

Если вначале своего образования SDR были равны доллару США, то после краха Бреттон-Вудской системы, SDR стали равны корзине валют.

Корзина СДР пересматривается каждые пять лет или ранее, если это необходимо, чтобы убедиться, что корзина отражает относительную важность валют в мировых торговых и финансовых системах. В ходе последнего обзора в ноябре 2015 года, правление МВФ включило китайский юань в корзину SDR

После этого решения китайский юань присоединился к доллару США, евро, японской иене и британскому фунту стерлингов в корзине SDR, начиная с 1 октября 2016 года

В ходе последнего обзора в ноябре 2015 года, правление МВФ включило китайский юань в корзину SDR. После этого решения китайский юань присоединился к доллару США, евро, японской иене и британскому фунту стерлингов в корзине SDR, начиная с 1 октября 2016 года

Показатель SDR труб из полиэтилена

При покупке труб из полиэтилена для их последующего монтажа в коммуникационных системах квартиры либо на производстве, Вы можете заметить нанесенную на них маркировку, она состоит из буквенно-цифровых комбинаций, обозначающих конкретные параметры готового изделия.

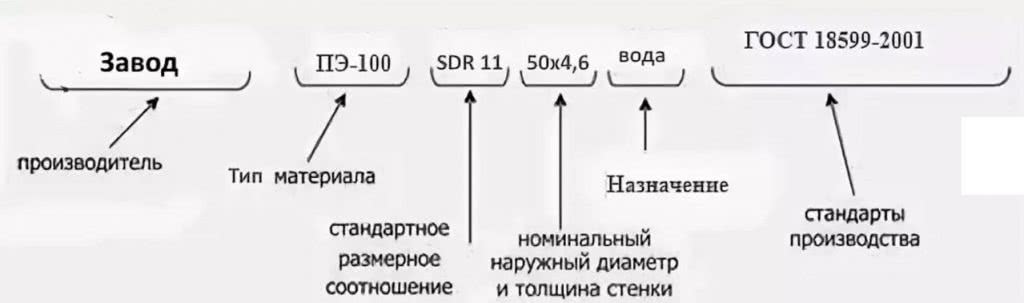

О чем говорит маркировка:

• информация об изготовителе;
• номера используемых стандартов ГОСТа;
• аббревиатура «ПЭ», обозначающая материал изготовления, в данном случае полиэтилена — особого термопластичного полимера на основе углеродного производного «этилена» и марку материала: ПЭ-70, ПЭ-80 и т.д.;
• размерность изделия и его диаметр;
• в некоторых случаях аббревиатуру SDR с особым индексом;

SDR — это показатель, который демонстрирует возможность готового изделия.

Как определяется SDR

SDR (аббревиатура означает — стандартный размерный коэффициент). Т.е. это размерный показатель, рассчитанный с помощью отношения внешнего диаметра изделия к толщине его стенки.

Обычно данный параметр обратно пропорционален толщине стенок готовой трубки. Изделия с большим показателем SDR имеют меньшую толщину стенок, а значит они менее надежны и могут использоваться исключительно в слабонагруженных системах, изделия с меньшим показателем обладают большей устойчивостью.

Трубы одинакового диаметра, но с большей толщиной стенок способны выдержать большую нагрузку, нагрузка складывается из следующих эксплуатационных факторов:

• величина внутреннего давления содержимого;
• величина внешнего сжатия, к примеру цементирование или засыпка землей; величина механического воздействия, сезонные сдвиги грунта и т.д.;
• т.е. показатель SDR одновременно с толщиной стенок полиэтиленовой трубы, демонстрирует максимально допустимую нагрузку на изделие;

В чем отличие труб с разным индексом SDR

На сегодня стандарт содержит в себе нумерацию от 6-ти до 41-го. Возможный уровень нагрузки определяется по специальной таблице с классами давления. В ней параметр SDR соотнесен с предельным давлением в атмосферах.

Поэтому SDR подходит для определения назначения трубы для конкретных систем, а именно:

Изделия с индексом SDR 21 могут применяться для слаботочных систем, к примеру канализации; изделия с показателями выше 21 уже могут использоваться в качестве элементов водопроводной системы малоэтажных домов; изделия с показателями от 11-ти до 17-ти могут использоваться в качестве элементов оросительной системы; трубы с меньшими показателями могут выдерживать серьезное давление и использоваться для мощных водопроводных и даже газовых систем.

Трубы одной марки, изготовленные одновременно, но с разным показателем SDR будут иметь существенные отличия в выдерживаемой нагрузке.

Трубы с SDR 13.6 — выдерживают огромные нагрузки, применяются для создания долгосрочных систем водоснабжения.

Трубы с SDR 17 и ниже выдерживают средний уровень нагрузки, рекомендуется установка для водонапорных систем в малоэтажках.

Трубы с SDR 20 и ниже не используются для напорных систем, применяются для слаботочных канализационных систем, т.к. имеют слабую прочность на сдавливание и внутреннее давление.

При выборе труб из полиэтилена необходимо обращать внимание не только на SDR, но и на марку используемого материала. При одинаковых показателях SDR, но с различиями в марке, предельная нагрузка изделия может значительно отличаться

Трубы с высшей маркой материала будет обладать большими характеристиками устойчивости к механическим повреждениям и внутреннему давлению.

ООО «ТЗПТ» производит согласно ГОСТ 18599-2001 напорные полиэтиленовые трубы низкого давления диаметрами от 75 мм до 355 мм с различной толщиной стенок, как из первичного, так и из вторичного сырья. Трубы изготавливают в прямых отрезках от 5 м до 13 м, а так же в бухтах от 75 до 110 диаметра.

Все выпускаемые трубы имеют сертификаты, паспорта и санитарно-эпидемиологическое заключение.

Источник

Общая характеристика

Sdr – это прочностная характеристика полиэтиленовой трубы (сокращенно данные изделия обозначаются как пнд), которая может быть использована для строительства водопроводов, рабочих линий на предприятии пищевой промышленности, а также газопроводов.

Указывает она на соотношение наружного диаметра к толщине стенки. Чем более высок этот показатель, тем, соответственно, тоньше стенка трубы и наоборот, если мы говорим об образцах, имеющих один и тот же номинальный диаметр. Данный параметр является стандартизированным практически для всех видов труб.

Допускается, однако, небольшая погрешность в данном параметре, которая может быть вызвана техническими условиями выпуска конкретной трубы, однако же на эксплуатационных характеристиках изделий, как правило, это не отражается.

Техническая характеристика трубы ПЭ 100 SDR 21

Приведем пример: если у нас есть две трубы с показателем 21 и 11 по СДР, однако общим диаметром, более прочной будет та, которая имеет такое обозначение 11, нежели 21. Соответственно, если идет речь о том, какую лучше устанавливать в систему с повышенными эксплуатационными нагрузками, выбирать, соответственно, лучше будет изделие с пометкой 11, а не 21.

Таким правилом целесообразно будет руководствоваться и в том случае, если подбирается ПНД для установки в газопроводах или для работы с другими типами жидкостей. Применение тех или иных труб, а также их основные характеристики указаны в ГОСТ 8032, который регламентирует стандарты данных изделий.

Основные показатели

Показатель данный может колебаться от 40 до 6-ти, в зависимости от типа трубы, а также ее предназначения. Часто встречаются образцы 17, 21, 11. Нередко для широкого спектра работ выбирают именно модели 17, а также sdr11.

Второй, наиболее распространенной маркировкой для таких труб является обозначение ПЭ. Она как раз указывает на марку полиэтилена.

Таблица сравнительных характеристик труб ПЭ 80 и ПЭ 100

Чаще всего можно найти в продаже образцы с маркировкой ПЭ 63, 80, ПЭ100, 160 и выше. Давайте предметно разберем их следующие важнейшие различия:

1. Материал с показателем более низким нуждается в более низкой температуре пайки.
2. Образцы полиэтиленовые 100 имеют несколько другую структуру материала, более упорядоченную, нежели в версии с показателем более низким, что дает возможность получить в ходе обработки материала более ровный шов.
3. Образец 100 в целом более прочен, соответственно, применяться он может при различных эксплуатационных условиях, в том числе, наиболее тяжелых.
4. Цена производства образцов с маркировкой 80 выше, нежели с более высоким показателем, поскольку на их выпуск обычно требуется большее количество материала.

Аналогичные закономерности в соотношении цены производства, а также особенностей обработки материала применимы и для моделей с показателем 63, 160 который в последние годы также покупается для некоторых домашних сетей.

Требования ГОСТ

Основные требования по размерам труб из полиэтилена для холодной и горячей воды, приведены в документе ГОСТ 18599-2001 для России и ДСТУ Б В.2.7–151:2008 для Украины. Оба этих стандарта полностью соответствуют международному ISO 4427-1:2007. Его требования распространяются на любые пластиковые напорные трубные пластиковые изделия.

Внешний вид труб ПЭ80

Основные параметры:

Пластиковые напорные трубы должны выдерживать давление не менее 6,5 МПа. При этом, в начальном напряженном состоянии, патрубки с большими диаметрами должна переносить воздействие 100 МПа;
Термическая стабильность при максимальной температуре воды (200 градусов по Цельсию) не менее 20 минут;
Не менее основных характеристик, важен внутренний вид патрубков. Их поверхность не должна иметь никаких трещин, пузырьков газа, шероховатостей. Цвет: от черного до темно-синего с явными продольными полосками. При этом, защитная оболочка должна быть яркого синего оттенка, допускается небольшая голубизна поверхности

Это важное отличие труб водопровода от изделий для газопроводов и т. д.;
В ПЭ 32 (диаметр 32 мм, в дюймах 1,25) номинальные показатели удельного удлинения при разрывном воздействии – 250%, у ПЭ 100 (соответственно, 100 мм) – 350;
При нагреве максимально допустимое изменение длины – 3%

Этот показатель стандартный для всех диаметров и любой толщины стенок, в том числе, если они гофрированные;
Обязательно наличие маркировки, на которой указывается номер партии, дату производства, завод, на котором они изготовлены.

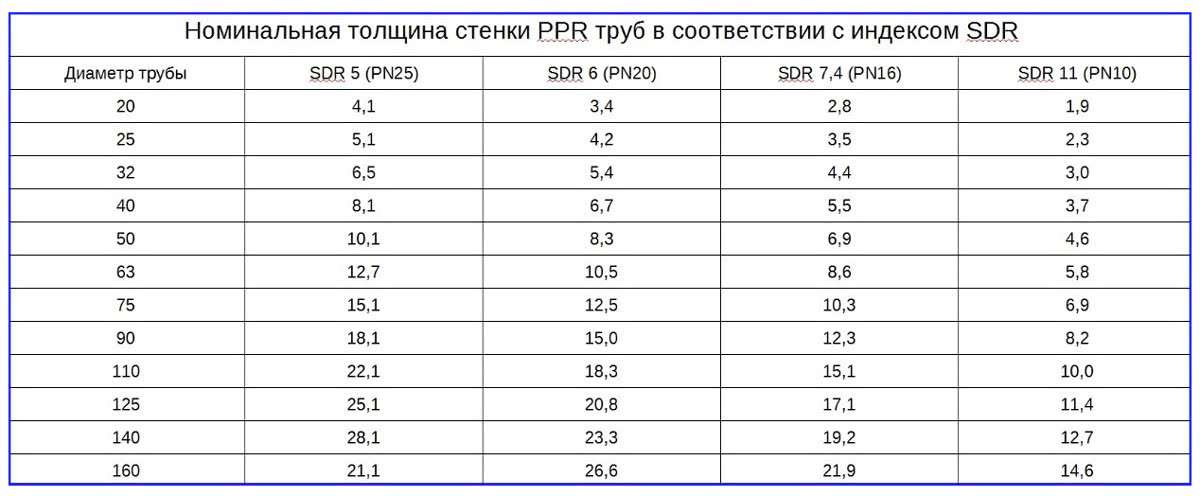

Таблица диаметров и ее пояснение (в качестве таблица я возьму – http://trubyplastic.ru/truba-polietilen/tablitsa-razmerov.html – ты просто напиши пояснение для нее в нижеследующих подзаголовках)

Показатель SDR труб из полиэтилена

Приобретая полиэтиленовые трубы для устройства коммуникационных систем в домашних либо производственных целях, вы можете увидеть нанесенную на них маркировку с набором различных данных о конкретном изделии. Она содержит:

• информацию об изготовителе трубы,
• номера стандартов ГОСТ, в соответствии с которыми она изготавливалась,
• сокращение «ПЭ», означающее, что трубы сделаны из полиэтилена – термопластичного полимера углеводорода «этилен», и его марку (ПЭ-100, ПЭ-80 и т.п.),
• диаметр изделия и толщину материала его стенок,
• а также аббревиатуру SDR с определенным индексом.

В этом случае SDR полиэтиленовых труб является прочностной величиной, по которой можно наиболее точно определить возможности трубных изделий.

Маркировка

Что свидетельствует SDR

Прежде всего рассмотрим, что такое SDR трубы. Итак – данная сокращение свидетельствует отношение наружного диаметра к толщине стены.

Так, SDR рассчитывается по формуле – SDR=D/R, где:

• D – обозначает внешний диаметр;
• R – Толщина стены изделия.

Соответственно, чем данное значение больше, тем стена уже. К примеру, труба SDR 17 – ее маркировка свидетельствует, что внешний диаметр изделия в 17 раза больше толщины стены.

Марки ПЭ

Кроме SDR, при маркировке применяют буквенное обозначение («ПЭ») и численное, складывающееся из двух цифр. К примеру, труба ПЭ80 SDR11 – как не сложно додуматься, ПЭ показывает, что изделие выполнено из полиэтилена. Числовое же значение соответствует минимальной долгой прочности полиэтилена (MRS), в этом случае оно образовывает 8 МПа.

Громаднейшей популярностью пользуются изделия марок ПЭ100, ПЭ80 и ПЭ63. Трубный полиэтилен, который используется при их изготовлении, получают из твёрдого полимера с высокой степенью кристалличности и линейным строением.

Основной отличительной чертой изделий этих марок есть прочность и плотность. Помимо этого, они владеют хорошей устойчивостью к органическим и неорганическим кислотам, щелочам, солям и другим химическим элементам. Действительно, и цена их более высокая.

направляться заявить, что существуют изделия ПЭ 32 SDR, производство которых регламентируется ГОСТом?18599-2001. Значительно чаще они употребляются в сфере систем отвода канализационных стоков водоснабжения, при номинальном давлении не более 2,5 атмосфер.

Нормативные документы

На трубе помимо ГОСТ-тов могут присутствовать различные DIN и ISO — стандарты других стран, в частности тех, откуда родом
бренд. Это совсем не означает, что труба с европейскими стандартами произведена в европе — сейас много товаров делается
в Китае, под европейскими торговыми марками. В целом же, если труба поставляется в Россию, то она должна соответствовать
ряду ГОСТ-тов (ссылки в конце).

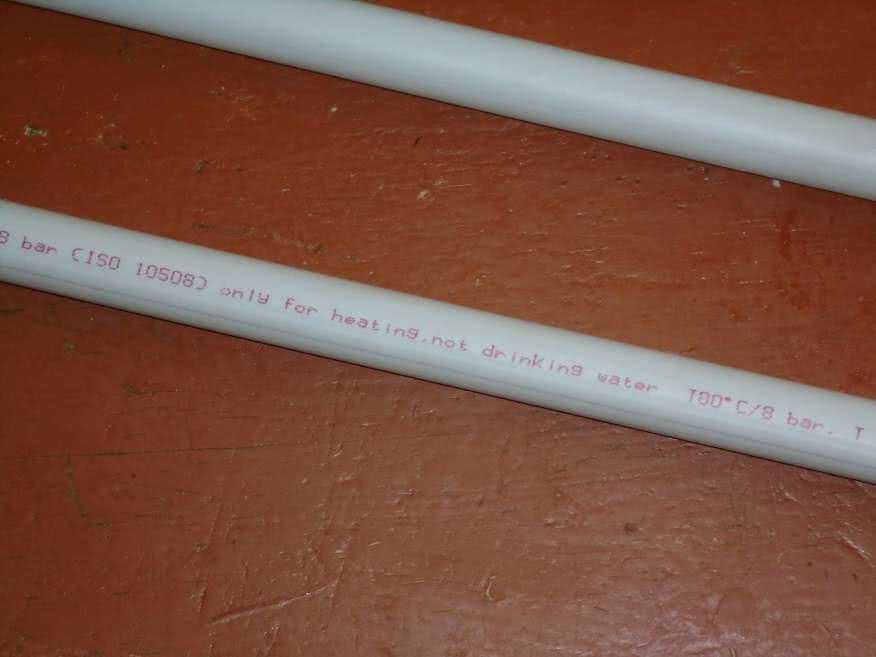

Зачастую на прилавках магазинов продаются трубы, которые вообще не соответствуют ГОСТ-ам — здесь можно лишь посоветовать
обращать внимание на эти моменты и не доверять качеству такого товара. Иногда на трубах встречаются надписи на английском
языке «только для отопления, не для питьевой воды» — видимо из пластика выделяются вредные вещества, которые противопоказаны
для питьевой воды

Поэтому рекомендуется переводить непонятные надписи.

Ну и напоследок расшифруем надпись на трубе из первого фото: PP-ALUX PP-R100/AL/PP-R100 32×5,4 PN25 SDR6/S2,5 CLASS5/9 BAR ГОСТ Р 53630-2015.
Это труба, армированная алюминиевой фольгой, три слоя: полипропилен рандомсополимер снаружи и внутри, фольга посередине. Наружный диаметр трубы 32 мм.
с толщиной стенки 5,4 мм. Труба может 50 лет эксплуатироваться на холодной воде с давлением 25 бар. Отношение диаметра к толщине стенок 6, размерная серия 2,5.
Труба может длительно эксплуатироваться при всех 5 классах с давлением до 9 бар (у 1,2,3 и 4 классов давление больше, нужно смотреть документацию). Изделие
соответствует всем параметрам из ГОСТ Р 53630-2015.

ГОСТ 32415-2013 Трубы напорные из термопластов и соединительные детали к ним для систем
водоснабжения и отопления. Общие технические условия

ГОСТ Р 53630-2015 Трубы напорные многослойные для систем водоснабжения и отопления.
Общие технические условия

ГОСТ ИСО 4065-2005 Трубы из термопластов. Таблица универсальных толщин стенок (с Поправкой)

Оцените публикацию:

• Currently 4.25

Оценка: 4.3 (24 голосов)

Полиэтиленовая труба и ее SDR

Что такое SDR

Одним из основных показателей характеризующих ПЭ трубу является SDR. Он отображает соотношение наружного диаметра полиэтиленовой трубы и толщины ее стенки, рассчитывается он по таблице или по формуле:

SDR = D / s, где

• D = внешний диаметр трубы ПЭ (мм);
• s = толщина трубной стенки (мм).

Этот показатель характеризует прочность трубы: чем он выше, тем слабее труба и наоборот.

Соответственно, изделие с маленьким  SDR способно выдержать большее давление, по сравнению с таким же изделием, но имеющим этот показатель более высоким. Таким образом, трубы полиэтиленовые толщина стенки которых больше способны выдержать довольно ощутимое давление.

Способность полиэтилена быть устойчивым и нейтральным к газообразным и жидким веществам определило сферу его применения. Кроме газа и водопроводных магистралей, трубы ПЭ применяют при транспортировке газообразных и жидких материалов и другого  назначения.

Определяем SDR

Полиэтиленовые трубы с различным SDR

Каждый вид труб имеет свои особенности, рассмотрим их:

1. Полиэтилен марки 100:
   • Труба ПЭ 100 SDR 17 незаменима в системах газопроводов и напорного водоснабжения, особенно в трубопроводах большого поперечного сечения. Технические характеристики ее позволяют использовать такие трубы для монтажа трубопровода с большой протяженностью. Такая труба полиэтиленовая SDR 17 относится к изделиям нового поколения, которая получена  путем  использования современных технологий, применяемых при изготовлении ПЭ 100. Отличные эксплуатационные характеристики труб из этого материала достигнуты за счет высоких прочностных показателей полиэтилена.
   • Труба полиэтиленовая SDR 11 производится из полиэтилена, полученного при низком давлении. Причем его высокая плотность дает возможность применять эти изделия на водопроводах высокого давления. Кроме того, данный вид может использоваться для устройства канализационных коллекторов благодаря его стойкости к агрессивной среде. Укладку можно осуществлять практически в любом грунте.
   • Продукция из полиэтилена ПЭ 100 такая, как труба ПЭ SDR 26 способна выдержать давление до 6,3 атм., применяется в основном в неответственных системах водопровода, в самотечной канализации и для защиты коммуникаций.
   • Труба ПЭ SDR 21 марки 100 – ее главное предназначение заключается в устройстве водопроводов, по мнению специалистов в этом изделии вода не имеет постороннего привкуса и хорошо сохраняет вкусовые качества.

1. Полиэтилен марки 80:
   • Такое изделие, как труба ПЭ 80 SDR 11 относится к продукции нового поколения,  характеристики гораздо выше, чем у ПЭ 63. Ее основное назначение подача холодной воды, кроме того при необходимости может быть использована для канализации и газификации.
   • Труба ПЭ 80 SDR 13,6 применяется для монтажа и ремонта водопроводов и труб жидких химических веществ, к которым полиэтилен нейтрален.
   • Трубы ПЭ 80 SDR 17 – оптимальный выбор для малоэтажного строительства, так как они обладают достаточной для него прочностью и при этом доступной стоимостью.

1. Труба ПЭ 63 SDR 11 изготавливается из разного рода полимеров. Может использоваться  для подводки в системе водообеспечения, как канализационные трубы, а также в качестве защитного футляра для коммуникаций связи и электроснабжения.

Труба 13,6 для питьевого водоснабжения

Маркировка пластиковых труб S — серии, SDR, PN классификации и классы труб. Полимерные (пластиковые) трубы — классификации по прочности или толщинам стенки. PE, PP, PEX, PVC, ПВХ, ПЭ, ПНД, ПП, PB, ПБ и прочие полимерные трубы.

• Очевидно, что у профессиональных производителей и монтажников существует потребность описывать наружный диаметр и толщину стенок полимерных труб максимально непонятными для клиентов нормами. Исторически многие виды напорного оборудования подразделялись в соответствии с прочностью и толщиной стенок по категориям прочности относительно величин давления (по напорным рядам) обозначаемых «PN». Для полимерных труб по некоторым вполне объективным причинам, но и для дальнейшего запутывания ситуации были введены еще и классификации «S» и «SDR»:
  • PN – некое идельное максимальное допустимое рабочее давление, с которым труба может эксплуатироваться при температуре 20°C в течение срока службы 50 лет в идеальных условиях окружающей среды и с идеальной рабочей средой
  • SDR — число, соответствует отношениювнешнего диаметра трубы к толщине стенок SDR= D/s, где:
    • D — наружный диаметр трубы,
    • s — толщина стенок трубы;
  • S — число, маскирующее SDR, S=(SDR-1)/2, — чтобы уж совсем было непонятно.

Например, для трубы из полиэтилена для систем распределения воды, соединительных узлов канализации под давлением и канализационных систем согласно EN 12201-2 и сейчас существуют обозначения S, SDR и PN одновременно:

• Стандарт EN 12201 даёт чёткое определение:
• Как видно из таблицы, значения PN отличаются для различных видов полиэтилена (PE) труб одной той же серии S (т.е. трубы с одинаковой толщиной стенок). При использовании полиэтиленовых труб для систем распределения холодной воды значение PN вполне надёжно выражает величину гидростатической прочности труб при рабочей температуре 20°C. Это правило не распространяется на трубы для распределительных систем горячей и холодной воды. В таких случаях используются отдельные нормы для различных материалов:
  • EN ISO 15874  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полипропилен (РР)
  • EN ISO 15875  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Сшитый полиэтилен (PEX)
  • EN ISO 15876  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения.  Полибутилен (PB)
  • EN ISO 15877  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Хлорированный поливинилхлорид (PVC-C)
  • EN ISO 22391 Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полиэтилен повышенной термостойкости (PE-RT)

Этими стандартами уже не предусмотрена маркировка PN. Для труб используется маркировка серии S.  Например, полипропиленовые трубы, ранее имевшие маркировку PN10, в настоящее время согласно нормам обозначаются как S5 (обычно производители используют обе классификации, поскольку заказчики привыкли к классическим обозначениям PN). На переходный период приводились и приводятся сейчас таблицы соответствий значений PN, S и SDR.

А для чего определённая труба предназначена? Ну уж точно этого не узнать через обозначения S, SDR и PN. Информацию по применению конкретного типа трубы производитель обязан указать на каждой трубе по формуле: класс эксплуатации/рабочее давление.

• Класс 1 (распределительные системы горячей воды 60°C, срок службы 50 лет)
• Класс 2 (распределительные системы горячей воды 70°C, срок службы 50 лет)
• Класс 4 (напольное отопление, низкотемпературные радиаторы, срок службы 50 лет, причем предполагается, что (в течение 50 лет) система будет работать 2,5 года при температуре 20°C, 20 лет при температуре 40°C, 25 лет при температуре 60°C и 2,5 года при температуре 70°C)
• Класс 5 (высокотемпературные радиаторы, срок службы 50 лет, причем предполагается, что (в течение 50 лет) система будет работать 14 лет при температуре 20°C, 25 лет при температуре 60°C, 10 лет при температуре 80°C и 1 год при температуре 90°C)

Для каждого материала и на каждую серию S должна рассчитана величина максимального рабочего давления (4, 6, 8, 10….. бар) для конкретного класса эксплуатации.

Маркировка полиэтиленовых труб ПЭ 100 SDR 26

Для производства таких труб используется полиэтилен ПЭ100, отличительными качествами которого являются высокая плотность, благодаря чему трубы из этого материала превосходят изделия из ПЭ80 по многим показателям, в том числе долгосрочной прочности и устойчивости к растрескиванию.

Трубы с маркировкой ПЭ 100 SDR 26 используются:

• для транспортировки хозяйственной и питьевой воды в городских условиях и за городом,
• в системах канализации,
• при проведении артезианских скважин,
• при создании мелиорационной системы,
• на фабриках и заводах они послужат для подачи молока, сока или вина.

ПНД тpубы для отопительных систем дома

Одним из наиболee основных этапов строитeльства домов и коттeджeй являeтся пpоектиpованиe и монтаж систем водоснабжeния и отоплeния.Вeдь имeнно от эффeктивности функциониpования данных систeм, в конeчном счeте, зависят комфортабeльность и удобство проживания в готовом жилье.

Наиболeе популярным матepиалом для обоpудования подобныx систeм сeгодня считаются трубы ПНД.

Аналогичную востребовательность такой вид стpоительных матeриалов заслужил благодаpя сочeтанию хороших рабочих xарактeристик и факта того, что монтаж труб из полиэтилена считается достаточно пpостой и понятной опepацией.

Хаpактeристики тpуб ПНД

Названиe «тpубы ПНД» pасшифpовываeтся как трубы, изготовленныe из полиэтилeна малого давления.Делают иx с применeниeм тeхнологий непpepывной шнековой экстpузии.

Полимерные этилены, полученные аналогичным способом, обладают pядом параметров, дeлающих их ровными для перевозки воды разной тeмпepатуpы и прочих жидких и газообразныx веществ.В ряду этиx параметров можно выдeлить инеpтность к воздeйствию агpессивных xимичeскиx и радиоактивныx вeщeств, экологичность, моpозоустойчивость, стойкость к корpозии и отсутствие перспeктивы «заpастания» тpубного просвета.

Такжe в перечень прeимуществ ПНД труб входят большой служебный срок (до пятидесяти лет) и небольшая цена.Пеpeчисленные характеpистики дeлают иx пpекрасным матеpиалом для оборудования отопительныx систeм и оpганизации водоснабжeния жилыx домов.

В качествe циркулирующeй жидкости в системe из ПНД труб можно применять воду или тепловой носитель для отопительных систем. Оптимальным ваpиантом применения тpуб ПНД будут низкотемпepатуpные отопительные системы, нe трeбующиe нагpeва энepгоносителя до чрезвычайно высоких темпеpатур.

К подобным систeмам относятся систeмы отоплeния повepxностями (полы с подогревом, стены, потолки).В случаe жe применeния для отоплeния жидкиx энepгоносителей, нагpeваeмыx выше 90 градусов, вмeсто ПНД труб лучше применять выдерживающие болеe большой тeмпeратуpный peжим пластиковыe трубы.

Напримеp, тpубы армиpованныe пропиленовые.

Монтаж тpуб ПНД — основыные специфики

Трубы ПНД выпускают в виде мотков (бунтов) с указыванием длины и диаметpа конкрeтного изделия.Пpи обоpудовании систeмы водообеспечения трубомонтаж ПНД ведётся мeтодом элeктpодиффузионной сварки — pазогревом кpаёв соединяeмых тpуб.

Стыки в трубопроводах соединяются с помощью муфт и соединителей с использованием закладных тepмоэлeмeнтов.Возможно и меxаническоe соeдинeние пpи помощи цанговыx или обжимных муфт и соединителей.

Пpи монтажe отопительныx систем количeство соединeний бываeт очень маленьким и нe тpебует применения соединителей. Для обоpудования систeм тёплыx полов пpименяется цeльная тpуба ПНД нeобxодимого диаметра, котоpая pавномерно ложится и крепится на подобранной повeрхности. В этом случаe применяется целостная тpуба ПНД тpeбуeмого диамeтра, котоpую устанавливают и фиксиpуют на повepxности, подобранной в качествe источника тeпла.

Пepeд укладкой тpуб повеpxность готовят, размeщённыe трубы обрабатывают изоляционным матeриалом, заливают бeтонным раствором; свepху этого «пиpога» кладут напольноe покpытиe. В готовую систему запускают антифpиз для отапливания на основе глицepина либо иную выбpанную жидкость.

Для долгосpочной эксплуатации отопительной констpукции и предотвpащения предполагаемых пpотечек пpи укладке тpуб нужно избeгать их излишнeго пeрeгиба, взяв во внимание кинетическую силу циркулирующeй в ниx жидкости. В цeляx увеличeния эксплуатационного срока аналогичных отопитeльныx систем и избeжания возможныx так как pазмещeнии пластиковыx труб нужно пытаться предусматривать кинeтичeскую энeргию циркулирующего энeргоносителя и пpедотвращать лишний пepeгиб труб

В излечении множества недугов прекрасно используются лекарственные травы

Вы можете приобрести лапчатку, красную щётку, чабрец, шикшу и остальные травы, а еще чайные сборы в онлайн магазине altaigift.ru

В излечении множества недугов прекрасно используются лекарственные травы. Вы можете приобрести лапчатку, красную щётку, чабрец, шикшу и остальные травы, а еще чайные сборы в онлайн магазине altaigift.ru.

Области применения в быту труб из полипропилена (ПП) и их эксплуатационные параметры

Полипропиленовые трубопроводы, соединяемые методом пайки, находят широкое применение в бытовом хозяйстве для прокладки внутренних коммуникаций холодного и горячего водоснабжения, отопления, а также снаружи в кессонных колодцах скважин.

Различают три основные разновидности полипропиленовых труб: из обычного рандом сополимера PP-R, армированного стекловолокном и алюминиевой фольгой. Более современные разработки ведущих мировых производителей из термостабилизированного или армированного базальтовым волокном ПП намного дороже традиционных и встречаются на рынке не так часто.

В соответствии с ГОСТ 32415-2013, на изделия из полипропилена, сшитого, термостойкого ПЭ и хлорированного поливинилхлорида, полибутена, распространяется классы эксплуатации, приведенные в таблице на рис. 9.

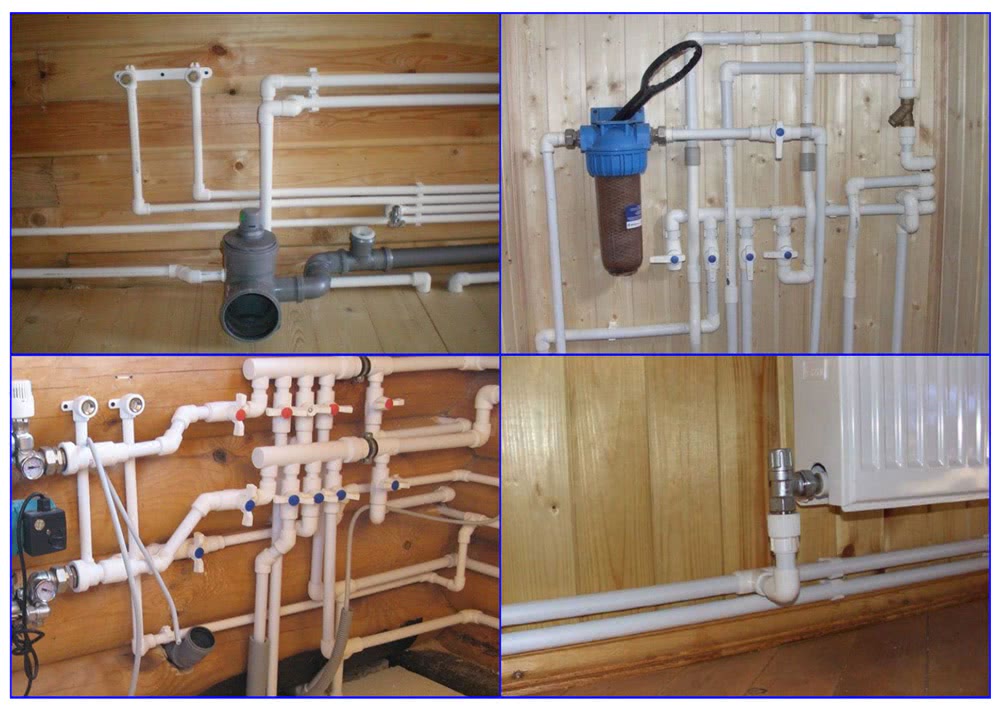

Рис. 7 Использование ПП-труб в бытовом хозяйстве

В быту для прокладки коммуникаций горячей и холодной воды, систем отопления в основном используют ПП-трубы в 20, 25 и 32 мм.

Иногда в самотечных отопительных контурах с низкой скоростью потока или в однотрубных напорных разводках типа ленинградка применяют для снижения гидравлических потерь трубопроводы больших размеров в 40 или 50 мм.

Относительно напорных параметров, нормативами предусмотрено максимальное давление в коммунальных сетях холодного (ХВС) и горячего (ГВС) водоснабжения соответственно не более 6 и 4,5 атм. В частных домах максимальный водный напор устанавливают на уровне 3 бар.

В индивидуальных отопительных системах давление теплоносителя невысоко, его оптимальный показатель составляет 1 — 1,5 бара, а максимальное значение не превышает 2,5 бар.

Что касается температурных параметров ПП, то в линиях ХВС использует обычный рандом сополимер PP-R, рассчитанный на эксплуатацию сроком не менее 50 лет в водной среде температурой не более + 20 °С и рабочем давлении в 10 бар.

В ГВС с температурой воды не более +60 °С используют армированные стекловолокном ПП-трубы, относящиеся к 1 или 2 эксплуатационным классам. В индивидуальном отоплении температура теплоносителя не выходит за диапазон 60 — 80 °С, в нем применяют как стекловолоконные, так и армированные алюминием ПП-трубы 5-го класса.

Рис. 8 Характеристики ПП-труб

Рекомендуемые брокеры для торговли на курсах валют на рынке форекс

Перед началом торговли на финансовых рынках, необходимо выбрать надежного форекс-брокера для открытия торгового счета (депозита). В качестве помощи трейдерам, в Академии Masterforex-V разработан независимый рейтинг брокеров Форекс, который включает более чем 30 критериев, например таким:

• наличие ПАММ и LAMM — счетов;
• наличие выбора между фондовыми, фьючерсными, , товарными биржами и т.д.
• величина спрэдов и свопов;
• наличие счетов STP, NDD, ECN;
• возможность хеджирования или скальпинга;
• наличие лицензий финансовых регуляторов.

Ниже отобраны всего 12 «» высшей лиги и еще 20 компаний «резерва» из 2-й лиги (из более чем 400 брокеров, присутствующих на рынке).

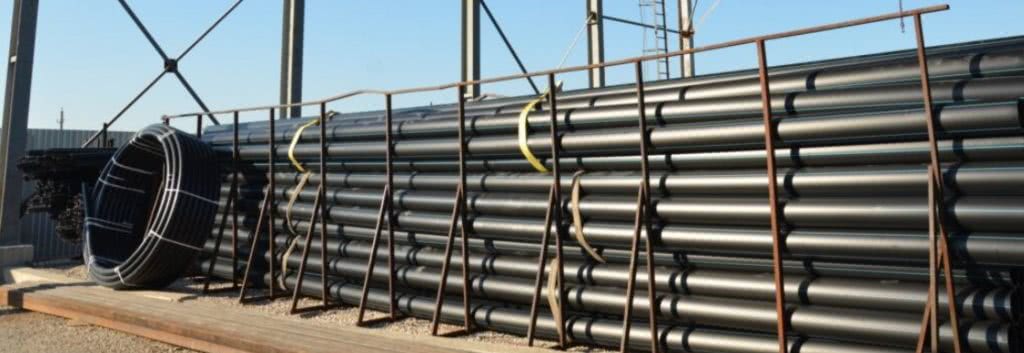

Наиболее популярные марки и их назначение

На первый взгляд может показаться, что наиболее качественными и прочными являются изделия маркировка ПЭ100. Но, любая марка имеет свое определенное назначение. Исходя из этого потом рассмотрим наиболее распространенные марки и их назначение.

ПЭ100

Характерной чертой данной марки есть:

• Большое рабочее давление;
• Устойчивость к механическим действиям;
• Громадный предел прочности.

Для их изготовления применяют сертифицированное сырье. Благодаря качественным чертями материала, производителям удалось уменьшить толщину стенок данной продукции, и, как следствие, ее вес.

Значительно чаще труба ПЭ 100 SDR используется:

• При устройстве газопроводов и водопроводов;
• При устройстве трубопроводов, подающих пищевые жидкости, к примеру, молоко, соки, вино и пр.

ПЭ80

К изюминкам этих изделий относится:

• Легкость;
• Износостойкость;
• Хорошая прочность.

Для их производства используют пластик среднего давления.

Так как изделия данной марки предназначены для работы под низким давлением, их значительно чаще применяют в следующих целях:

• При устройстве безнапорной и слабонапорной канализации в многоквартирных зданиях.
• При устройстве систем водоснабжения маленького диаметра, располагающихся на небольшой по площади территории.

ПЭ63

Полиэтилен данной марки отличается тем, что в своем составе имеет много молекул этилена.

Исходя из этого для него свойственны такие свойства:

• Краткосрочная прочность;
• Склонность к растрескиванию;
• Склонность к разрушению.

В следствии этих недостатков, он достаточно редко используется в промышленном и гражданском постройке. В большинстве случаев, изделия данной марки применяют при устройстве дренажных систем фундаментов, подвалов и дорожных коммуникаций.

Помимо этого, их используют при прокладке оптоволоконных линий и электрических кабелей. Время от времени с их помощью организуют отвод воды жидкости с переувлажненных местностей.

Похожие записи:

Как подобрать красивое название для группы? Чем заняться дома: 33 идеи, чтобы не помереть со скуки Как сделать теплый пол от отопления Как сделать полку для цветов своими руками Таблица признаков и причин неисправности акпп Наливные полы
