Крепление ступени к тетиве с помощью уголка

Оглавление

Плиточный уголок на ступенях

Нужен ли уголок на ступенях?

С точки зрения дизайна – вопрос спорный. Одним нравится, другим – нет. С точки зрения долговечности ступеней – плиточный уголок изобретение вредное. Причем степень вреда зависит от вида уголка и способа его установки на ступенях.

Металлический уголок на ступенях.

Ступени, где уголок устанавливается в процессе укладки подступенка, служат не более двух лет. Конструкция уголка предполагает, что плитка ступени не накрывает полностью торец вертикальной части, а находится со сдвигом на 6 – 7 мм. Вода беспрепятственно попадает за торцевую, вертикально установленную плитку. Это можно определить по соли, вымываемой водой, из клея. Особенно опасна эта вода при ночных заморозках и весеннем таянии снега. Образующейся лед отрывает плитку и разрушает основание ступени.

Плитка со следами соли.

На следующей ниже фотографии, варианты такого уголка:

Возможные варианты плиточного уголка .

Следующий вид плиточного уголка предусматривает в своей конструкции, что торец плитки подступенка накрыт горизонтальной плиткой ступени. Но это ненамного улучшает ситуацию. Коэффициент линейного расширения металлического уголка и плитки разные. Заполнение шва в этом месте выполнить невозможно – поэтому, вода, со временем, станет проникать под керамическую плитку.

Плиточный уголок на террасе.

В дальнейшем, чтобы восстановить крыльцо, необходимо полностью удалить нарушенное морозом основание. Часто приходится заливать бетонные ступени заново. Предварительно, разрушив все до основания. Ниже на фотографии крыльцо, ступени которого полностью увешаны уголками и противоскользящими профилями.

Резиновые накладки и уголки на ступенях.

Накладные уголки для плитки.

Накладные уголки и противоскользящие накладки менее опасны для долговечности ступеней. Их недостаток заключается в том, что они задерживают воду на поверхности ступени. Если выполнено качественное заполнение швов качественной затиркой – вода может долго не проникнуть под плитку. Но она, замерзнув, создаст проблему движению по такому крыльцу. Были случаи, когда заказчики через год просили срезать уголок. Как вариант, накладной уголок и накладки можно устанавливать отдельными кусками (с пропусками для стока воды).

… еще один уголок на ступенях.

Внутри отапливаемого помещения угол из плиток можно оформить как душе угодно. Тем более, что иногда это единственный способ закрыть резаный торец плитки ( как на фото).

В течении года облицовка в здании не испытывает температурных колебаний и нет опасности замерзания влаги под плиткой.

Ступени с уголком внутри помещения.

Для плитки, положенной на крыльце, ступенях и площадках, нежелательно нахождение металлического уголка, даже в бетоне. От расширения металла, сначала появятся микро трещины в швах, а со временем, начнет отпадать плитка.

Плитка положенная на металлические уголки в бетоне.

Еще один уголок из толстого металла обрамляет крыльцо.

Металлические уголки, в момент установки, редко бывают ровными по всей длине. Перевозка, хранение на складе у нескольких посредников приводит к появлению небольшой дуги. Выровнять которую проблематично – может сломаться или дуга появится на другой стороне.

Выход очень простой – необходимо в точке перегиба сделать рез болгаркой тыльной (невидимой) стороны плиточного уголка. В момент установки на ступени, уголок выровняется по плитке и не будет выпирать, создавая щель.

Исправление кривого металлического уголка для ступеней.

Вопросы из писем и консультаций в скайпе:

1.Как облицевать наружным уголком овальную поверхность в помещении?

Для овальных поверхностей есть в продаже специальные уголки. Только они металические. Хорошо загибаются под любой овал, даже малого радиуса. Один недостаток – накрывающий верхний бортик маленький.Плитка должна быть вырезана по овальному шаблону, без резких поворотов.

Овальный уголок для плитки.

Если такой вариант не подходит, можно из обычного пластмассового наружного уголка сделать овальный. Для этого порезать сегментами сторону, которая уходит в клей под плитку. Чем меньше радиус загиба, тем чаще необходимо вырезать сегменты.

Пластмассовый уголок для плитки под овал.

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Плиточный уголок на ступенях С точки зрения долговечности ступеней -плиточный уголок изобретение вредное. Причем степень вреда зависит от вида уголка и способа его установки на ступенях.

Уголки и полосы для ступеней лестниц. Какие они бывают?

Их называют по-разному: лестничные углы, уголки, полосы и т. д. Суть от этого не меняется — данные материалы позволяют защитить края лестниц от истирания обувью, грязью, пылью и воздействия других внешних факторов. К тому же уголки для ступеней преображают внешний вид лестницы и делают ее более аккуратной и красивой, они маскируют возможные дефекты и завершают всю конструкцию. И. безусловно, полосы для ступеней лестниц защищают покрытие лестничного пола от любых внешних факторов, которые могут привести к его разрушению.

Вот почему многие домовладельцы предпочитают устанавливать лестничные уголки в своих домах. А производители выпускают все новые и более совершенные модели. Чем они отличаются друг от друга?

Виды ступеней

Классификация металлических ступеней проводится по разным параметрам. По используемому материалу:

алюминиевые;
из нержавеющей стали (ГОСТ 5632-72);
из оцинкованной стали (ГОСТ 14918-80),
из низколегированной конструкционной стали (ГОСТ 380-60).

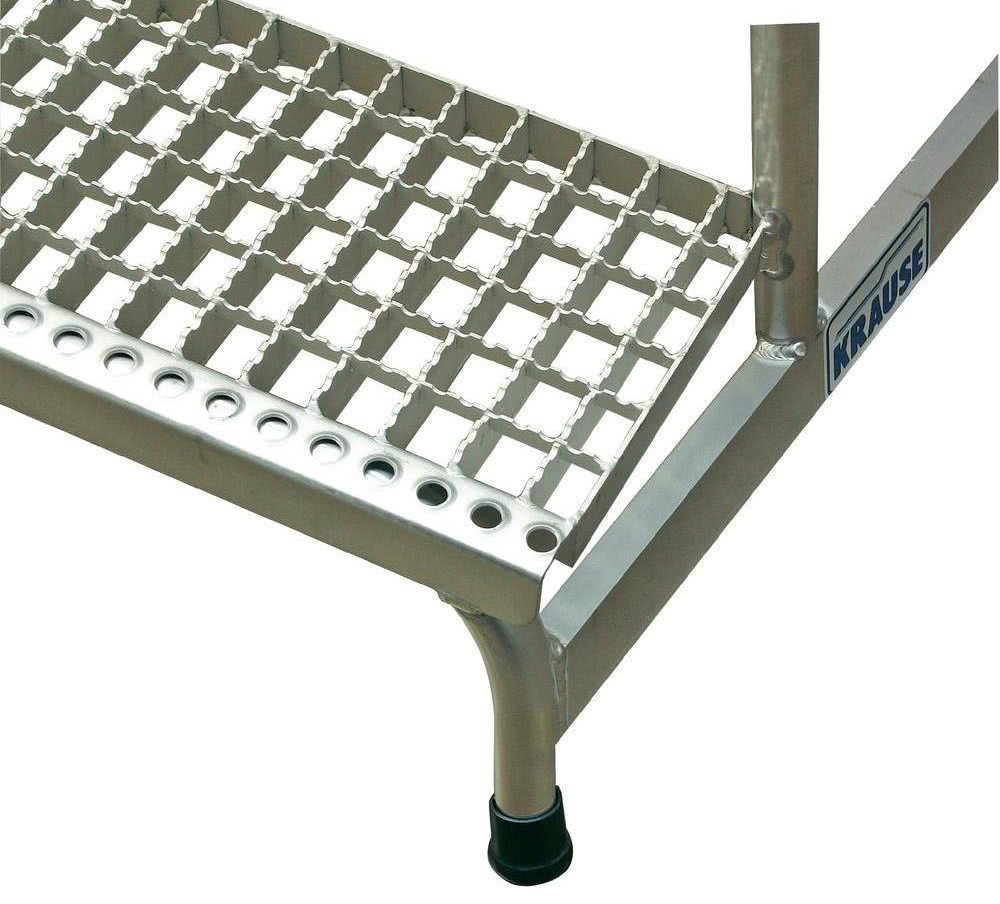

Алюминиевые ступени для лестниц обладают небольшим удельным весом, что дает возможность сэкономить на несущих конструкциях, используя профили небольшого размера.

Алюминиевые ступени легки, прочны и долговечны, но относительно дороги

Ступени из нержавейки обладают чисто металлическим цветом, что сильно выделяет их из общей линейки, к тому же они не подвергаются негативному воздействию влажности. А это дополнительный плюс, который производители используют при изготовлении ступеней для лестничных маршей, предназначенных для влажных помещений.

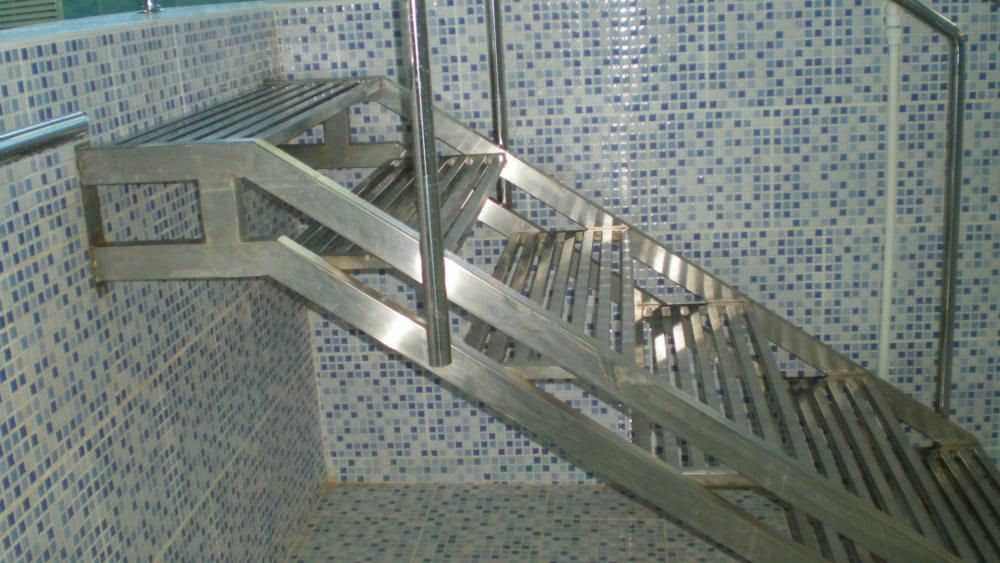

Нержавеющая сталь подходит для применения даже в помещениях с мокрыми процессами – бассейны, сауны, бани и т.п.

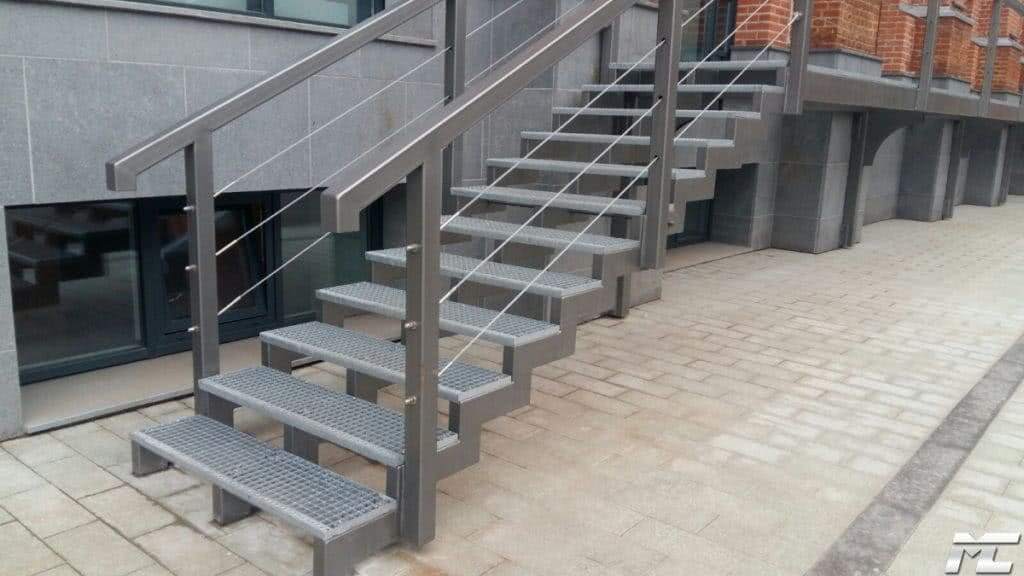

Оцинкованная сталь прекрасно себя проявляет в уличных условиях, так как не боится осадков.

Лестница, выполненная из оцинковки

Конструкционную сталь используют при возведении объектов с высокими нагрузками.

Необходимо отметить, что к ступеням из нержавеющей стали отношение неоднозначное. С одной стороны – красота, надежность и долгосрочная эксплуатация. С другой стороны – это самые дорогие модели, не всем по карману.

Металлические уголки

Самый ответственный участок у степени – внешний передний край. Если он мокрый или покрыт льдом, то велика вероятность соскальзывания ноги. Поэтому ступени рекомендуется оснащать металлическими уголками, которые изготавливаются из разных сплавов.

Назначение и виды

Железный профилированный уголок. Отличный вариант, износостойкий, с повышенным сроком эксплуатации. Единственный минус – необработанная сталь коррозирует на улице.

Алюминиевые не уступают по прочности и долговечности любым другим видам. Сегодня производители предлагают изделия из алюминия, покрытые тиснением с имитацией древесины. К сожалению, декоративный слой под действием механических нагрузок быстро приходит в негодность. Поэтому такие уголки принимают непрезентабельный внешний вид.
Прорезиненные изделия. Эти уголки давно себя зарекомендовали в общественном транспорте, в судах и самолетах, как покрытие с отличными антискользящими свойствами. Единственный их минус – небольшой срок эксплуатации. Но это не беда, стоят резиновые изделия недорого, заменить их не проблема даже своими руками.

Монтаж противоскользящих уголков

Здесь никаких сложностей нет. Стальные крепятся с помощью сварки или винтами к передней панели каркаса. Алюминиевые и латунные крепятся также к передней планке шурупами или болтами. Резиновые приклеиваются специальным клеевым составом, который называется калошным. При этом используются технологии вулканизации, то есть с применением тепловой энергии.

Монтаж косоура

Косоуры – это основные несущие элементы конструкции лестничного марша, которые монтируются под наклоном к прилегающему полу. Установка ступеней лестницы своими руками осуществляется непосредственно на косоуры, в предварительно подготовленные выемки.

Пристенные косоуры

Монтаж опорной конструкции начинается с установки пристенного косоура. Для удобства рекомендуется заранее сделать разметку на стене и непосредственно перед сборкой дополнительно перепроверить точность конструкции уровнем.

Крайне рекомендуется проклеивать все соединения и крепления деталей жидкими гвоздями или клеем.

Обычно к процессу монтажа приступают с фиксации нижней части косоура. Для этого балку устанавливают и прижимают в пазовое соединение или запил на опорном столбе. Также может быть изготовлена временная поддерживающая конструкция, если планируется, что косоур будет держаться с внешней стороны опорной колонны.

Затем начинают крепить верхнюю часть косоура. В зависимости от типа перекрытия: деревянное, металлическое, бетонное – может применяться крепеж разных видов. Например, в деревянных домах, предпочтительнее использовать уголки, болты, шпильки и анкера.

Для усиления конструкции, также рекомендуется устанавливать косоур в запилы несущей балки перекрытия.

На заключительном этапе, основную секцию балки необходимо прижать к стене заранее подготовленными дюбелями или анкерами. При необходимости место крепления косоура и опорной балки дополнительно усиливают металлическим уголком.

Для того чтобы в будущем исключить скрипы примыкающих конструкций следует обильно натереть парафином все соединения, за исключением тех, где будет использовать клей.

Внешние косоуры

Установка внешнего косоура практически ничем не отличается от пристенного. По аналогии необходимо закрепить нижнюю часть балки любым удобным способом и затем зафиксировать верхнюю часть, которая примыкает к перекрытию.

Во время работы требуется следить чтобы косоуры располагались строго друг напротив друга, иначе конструкция получится кривой и многие изготовленные детали придется дорабатывать.

После установки обеих балок, в конечном итоге вы получите что-то похожее.

Противоскольжение и грязезащита

Элемент противоскольжения – профиль с противоскользящим элементом или самостоятельная противоскользящая накладка на ступени и пол. Они используются для предотвращения скольжения людей при передвижении, защиты угла ступени от нагрузок и повреждений, препятствуют попаданию грязи в помещение. Этот профиль выполняет и декоративные функции – декор ступеней выглядит завершенным.

Элемент грязезащиты – напольный профиль, препятствующий распространению грязи в помещении.

Виды элементов противоскольжения и грязезащиты

Противоскользящая полоса. Такая полоса используется на ступенях, в помещениях с повышенной интенсивностью движения и в помещениях с повышенной влажностью (бассейн, душевая, баня). Она монтируется на гладкой поверхности и обеспечивает комфортное и безопасное передвижение людей. Противоскользящая полоса клеится к гладкой поверхности (керамической плитке, мрамору, металлу, дереву, бетону) или крепится винтами и дюбелями. С металлической противоскользящей полосой используется вставка из ПВХ или резины.
Противоскользящий уголок. Этот уголок используется на ступенях. Он монтируется на угол ступени и обеспечивает комфортное и безопасное передвижение людей по лестнице. Противоскользящий уголок монтируется на самоклеящуюся основу, винтами и дюбелями, либо фиксируется с помощью закладного элемента, в зависимости от конструкции изделия. С металлическим противоскользящим уголком используется вставка из каучука, ПВХ или резины.
Грязезащитный профиль. Профиль используется для окаймления напольных грязезащитных покрытий и ковриков. Он препятствует распространению грязи в помещении. Грязезащитный профиль не выполняет функции противоскользящего элемента в полной мере.

Материалы и применение

В каталоге представлены системы противоскольжения из металла, поливинилхлорида (ПВХ), резины и каучука. Грязезащитные металлические профили. Полосы с абразивным покрытием и накладки с самоклеящейся основой.

ПВХ и каучуковые полосы и углы. Эти элементы противоскольжения используются самостоятельно при наличии самоклеящейся основы, либо как вставка в металлический профиль, крепятся на гладкую поверхность или на угол ступени.
Полосы с абразивным покрытием. Абразив – твердый зернистый материал, он наносится на поверхность полосы и выполняет функцию противоскользящего элемента. Эти элементы противоскольжения используются в помещениях с высокой интенсивностью движения. Полоса с абразивным покрытием тоньше каучуковой полосы и не мешает движению.
Металлические системы противоскольжения. Этот профиль крепится на ровную поверхность, либо на угол ступени. В металлический профиль вставляется ПВХ полоса. В процессе эксплуатации полосу можно легко заменить.

Профиль с закладным элементом устанавливается при монтаже ступеней, без закладного элемента – на готовую ступень или поверхность.

Противоскольжение и грязезащита Купить элементы противоскольжения в ассортименте. Обширная цветовая гамма, широкий выбор изделий в Екатеринбурге, доставка по России.

Деревянная лестница на металлическом каркасе

Существуют несколько типов подобных конструкций. Каркас лестницы изготовлен из металла, а ступени – из дерева. Модель относится к типу открытого каркаса на двух косоурах. Как правило, перила устанавливаются стальные или алюминиевые. В такой модели часто отсутствуют подступени, что придает конструкции легкий, воздушный вид. Такое решение широко используется в интерьерах типа техно или хай-тек.

Почитал ответы ДиД, поразмыслил Купил по 6 винтов из нержавейки М6 с потайной головкой и резьбовые заклепки

Думаю так сделать После покраски выложить полоски силикона на посадочных местах и дать ему высохнуть Для демфирования и плотной посадки Сделаю 6 дырок сквозь ступень по две с боков и две на перекладине Сверху в металлокаркас установлю заклепки и через ступень притяну болтами

саморезы spax притянут как надо, и засверливать не предварительно нужно

Так здесь столько было криков про то, чтобы крепить как можно крепче Против саморезов тоже были голоса Что может быть прочнее болта насквозь?

Болты с потайными головками, разве что в углубление под шестигранник забьется грязь

Прочнее болта может быть сварная ступень из листа металла. Или камень. Уличная лестница,да? Вот и не ипи мозг,делай из того,что на улице под ногами живет.

Дерево,на улице,под ногами — ни разу не живет. Потому,если принципиально дерево,то делать так,чтобы поменять ступень было делом на 2 часа — саморезами снизу каркаса. Каркас снизу зашить тоже на саморезах.

Ща хочу сделать экскримент — деревяшки оьрещки вагонки утопить в 50% раствор горячего жидкого стекла,полежит в ем часок,потом сушу и закопаю в самом мокром месте участка и несколько просто брошу,в говно и жижу. По весне посмотрю.

Тож стоит задача уличная лестница. Каркас металл,тут без обсуждений. Думал ступени из листа с насечками,но на участке бывают дети. Покалечатся,непоседы. Вот тоже мозг надулся.

Здравствуйте! Есть кирпичная лестница в здании. Предполагается проступи отделать дубовыми досками 40мм. Подскажите пожалуйста, как их лучше прикрепить к кирпичной кладке и чем обработать.

Если ступенями делать отделку, то полиуретановый клей-пена вам в помощь. А если досками — то ничего хорошего не выйдет.

Спасибо. Да,ступенями. Т.е. клеить ступень сразу на кирпич? А марку клея не подскажите?

Этот клей не так давно появился, и пока нет такого, чтобы был широкий выбор. В Леруа он один- единственный.. . Упаковка — такие же баллоны, как и монтажная пена. Также как и пена, заправляется в пистолет для пены. По сути, это монтажная пена с маленьким расширением. Раньше, когда этого клея не было, всё подобное — подоконники, доски, кирпичи даже, -клеили на обычную монтажную пену, и ничё

Грэй , а как делали, чтобы пена не поднимала приклеиваемое? Класть большой пригруз, чтобы только в стороны выдавливала? )

Как выбрать?

Выбирать противоскользящий плоский профиль или уголок, закрывающий край ступеней или порогов, нужно очень внимательно. Выбор оптимального продукта во многом зависит от места расположения основания. Конструкцию, которая находится внутри дома, разрешается дополнять накладками на ступеньки, сделанными не из резины, а из ковролина. А вот для крыльца необходимо выбирать только алюминиевые, резиновые или каучуковые элементы.

Чтобы выбор подходящего продукта в полной мере отвечал ожиданиям покупателя, следует обращать внимание на следующие важные параметры

Габариты ступенек. Размерные параметры накладок и поступи должны быть одинаковыми.

Интенсивность эксплуатации лестницы. Исходя из этого, следует подбирать идеально подходящий материал накладки.

Качественная и надежная фиксация

Используя покрытия маленьких размеров, очень важно продумать способы их крепежа к защищаемому основанию.

Сочетание противоскользящих профилей и окружающей обстановки. Этот критерий особенно важен, если речь заходит о подборе накладок для лестниц, находящихся внутри частных домов.

Надо помнить о том, что накладки, рассчитанные на уличную эксплуатацию, должны выполнять не только противоскользящую, но и эффективную защитную функцию. Так, для наружных конструкций лучше всего подходят нижеперечисленные вариации рассматриваемых элементов.

Лучшим решением станут резиновые или полимерные коврики ячеистого типа. Они прекрасно дополнят лестницу, сделают ее более безопасной в эксплуатации.
Подойдут и специальные плитки, изготовленные из очень плотной резины с рифленой фактурой. Ими можно полностью перекрыть проступи.
Неплохим решением будут и резиновые накладки на ступени и плиты из специальной каучуковой крошки.
Сегодня очень часто используют защиту в виде специальной противоскользящей ленты.
Популярны алюминиевые угол-пороги, имеющие в своей конструкции вставку из резинки.

Установка ступеней и подступенков на лестницу

Итак, ступени готовы к установке на лестницу. После того как мы разберемся как крепить подступенок к ступени,- можем начинать установку ступеней и подступенков на лестницу.

Начнем с нижнего лестничного марша сначала установим нижнюю фризовую ступень (А) крепим ее к косоуру с помощью четырех болтов, например, с потайной головкой и устанавливаем деревянные заглушки. После устанавливаем подступенок (Б) и вторую ступень (В), так же крепим ступень к косоуру. В таком же порядке подступенок — ступень продолжаем установку ступеней на всей лестнице.

Порядок установки метизов показан на рисунке в сноске. Сначала устанавливаем болт, потом на болт надеваем шайбу, гровер и после этого уже накручиваем и затягиваем гайку.

Примечание: Фальшступень и нижний подступенок установим после монтажа лестничного ограждения.

Спасибо. Да,ступенями. Т.е. клеить ступень сразу на кирпич? А марку клея не подскажите?

Страница 1 из 3

Изображения


Чи вірно зрозумів: головка болта 90х6 мм і шайба впираються у нижню полку металевого каркасу, болт проходить через попередньо висрерлені отвори обох полок каркасу і врізається знизу в дерев’яну сходинку на 30 мм, яку знизу в місці контакту з каркасом необхідно покрити воском?

так вірно ,але воском натирають лише тоді коли ви не будете пвдложувати ніяку ізоляцію

Якщо вірно, то наступні питання: 1. Чи не варто між металевим каркасом і дерев’яною сходинкою прокласти полоску гуми або покриття з пробкового дерева товщиною 3-5 мм і все це промазати «рідкими цвяхами»?

можна , промазати лише каркас там, де він примикається з деревом силіконом чи рідкими цвяхами, гуму можна покласти також( але це на ваш вибір)

2. А якщо використати болт 40х6 мм і вперти його зсередини у верхню полку металічного каркасу (болт заводити через достатній отвір в нижній полці каркасу, який потім заглушити, як закривають конформати)?

Услуга по регистрации доменного имени ЛЕСТНИЦА-НА-ВТОРОЙ-ЭТАЖ.РФ временно не предоставляется.

Если администратор домена не продлит регистрацию, домен освободится.

Домены

Регистрациядоменов
Освобождающиесядомены
Аукцион доменов
Направленнаяпродажа

Региональный Сетевой Информационный Центр, 2001—2021

Каркас из профильной трубы: легкость и креативность

Закрытые каркасы после облицовки выглядят солидно и объемно. Для создания более легкой и изящной лестничной конструкции своими руками используют открытые каркасы с одним или двумя косоурами. Чтобы придать такой лестнице прочность и элегантный вид, используют профильную трубу с прямоугольным сечением.

Преимущества металлической трубы для изготовления лестницы своими руками заключаются в следующем:

Прочность и полное отсутствие вибрации.
Компактность пространства для установки, помогающая сэкономить площадь помещения.
Удобство покраски и отделки, позволяющие приспосабливать внешний вид лестницы под любой интерьер.
Возможность создавать различные типы конструкций: маршевые, винтовые, «гусиный шаг ».

Популярные варианты внутридомовых лестниц из металлического профиля – винтовые с одним косоуром (опорой для ступеней) или винтовые с двумя косоурами. Первый вид конструкций смотрится особенно воздушно, однако собирать ее самостоятельно очень рискованно: без дополнительных опор велика вероятность прогиба ступеней.

Представленная на фото выше лестница из профильной трубы с двумя косоурами обладает очевидными достоинствами: ступени держатся особенно надежно, а элегантная конструкция и дополнительные декоративные элементы придают ей изысканный вид.

Открытые лестничные каркасы, особенно созданные своими руками, требуют обязательной антикоррозийной обработки и регулярного окрашивания!

Для сборки каркаса с двумя косоурами потребуются:

профильная труба прямоугольного сечения диаметром 100х100 мм;
металлические уголки;
сварочный аппарат;
углошлифовальная машинка («болгарка») с кругами по металлу;
перфоратор;
молоток.

Как установить на лестнице алюминиевый профиль или уголок

Многие разновидности защитных приспособлений для ступеней (ковровые накладки, резиновые ленты) монтируются за счет расположенной на обратной стороне самоклеющейся пленки. Сложнее установить деталь, в основе которой алюминиевый профиль. При правильном монтаже обрамление будет неподвижно зафиксировано на поверхности.

На первом этапе обрамление нужно подогнать под размер ступени. Наложив профиль, угловой алюминиевый элемент подрезают специальной пилой, а излишки резиновой вставки удаляют ножом. Размечают на накладке и высверливают отверстия. Если они уже предусмотрены, тогда можно сразу приступать к выполнению разметки на ступенях. По этой разметке нужно сделать отверстия. Обработав угловой профиль силиконовым герметиком, его помещают на ступень, вставляют дюбели в отверстия для крепежа и надежно закрепляют шурупами.

Установить алюминиевый профиль на лестницу можно и самостоятельно. Не требуется лестничный угольник и другое специализированное оборудование. Правильно установленный уголок обеспечит лестнице безопасность и эстетичность. Такие приспособления позволяют продлить эксплуатацию лестничного марша и предотвратить получение травм. Полезными рекомендациями по теме можете поделиться, отправив комментарий.

П-образная лестница с забежными ступенями и поворотом на 180°

Конструкция каркасной лестницы выполняется из металлического п-образного швеллера сечением 100 мм и профиля 80х80х4 мм.
Ступени выполнены из металлического уголка 35х35х3 мм и 40х40х4 мм.
В данной конструкции используются шесть забежных ступеней с поворотом на 18°. Забежные ступени выполняются из металлического п-образного швеллера сечением 100 мм и металлического уголка 40х40х4 мм.
Данный тип каркаса может быть полностью или частично обшит “финишным” материалом.
