Как правильно изготовить каркас?
Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.
Схема армирования ленточного фундамента
Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:
- Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
- На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
- Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
- Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
- Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.
Схема армирования углов
Схема армирования примыкания
Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.
Использование вязального крючка
Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.
По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.
Самый распространенный способ вязки – крючком
В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.
Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.
Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:
соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры; проволоку складывают пополам и укладывают под местом соединения; с помощью крючка поддевают петлю; свободный конец подводят к инструменту и накладывают на него с небольшим перегибом; начинают вращать крючок, закручивая проволоку; осторожно вынимают инструмент. На одно соединение внахлест процедуру повторяют 3—5 раз
Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов
На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.
Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.
Как правильно армировать — пошаговая инструкция
Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.
Этапы вязки «скелета» фундамента:
- 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
- 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
- 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
- 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.
Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.
Как правильно гнуть арматуру?
Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.
Чтобы согнуть металлический прут существует два способа:
- Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
- Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.
Раскрой
Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.
Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.
Расположение
Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.
Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.
Как правильно уложить продольную арматуру?
Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту.
То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.
Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.
Укладка поперечной
Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.
Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.
Процесс вязки
Для вязки существует специализированная «вязальная» проволока
Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав
В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.
В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.
Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.
Углы основания
Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.
При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.
При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.
Схема армирования
На ленточном фундаменте появляются больше продольных растяжений, чем поперечных. Поэтому в качестве поперечных прутов можно выбрать стержни с гладкой поверхностью, а в качестве продольных — рифленые. Больше всего приходится нагрузок на углы. Потому при их армировании, необходимо, чтобы один конец стержня уходил в одну стену, а второй — в другую.
Процесс армирования следует начинать с монтажа опалубки. Внутри ее надо выложить слоем пергамента. Основное предназначение опалубки — облегчить снятие конструкции. Задачей каркаса является равномерное распределение всех нагрузок на основание.
Его схема простая:
- в дно траншеи вбивают стальные стержни, равные по длине глубине фундамента. Необходимо, чтобы от опалубки было, в среднем, 50 мм с шагом 400-600 мм;
- устанавливают подставки (80-100 мм);
- на них крепят 2-3 нитки нижнего ряда прутов. Для подставок можно использовать кирпичи, установив их на ребра;
- вверху и внизу ряды закрепляют поперечными перемычками к вертикальному штырю;
- места, где они пересеклись, скрепляют вязкой проволоки или сваркой.
При расчете и возведении ленточного фундамента рекомендуется учитывать требования СНиП, чтобы конструкция была прочной и долговечной
Сварочные работы способствуют перегреву металла и влекут за собой изменение свойств. Толщина стержней в таких местах тоже уменьшается. Поэтому для вязки чаще используют проволоку. После армирования необходимо сделать только отверстия для вентиляции и заполнить траншеи бетонным раствором.
Основы расчета ленточного фундамента
Самый распространенный вид основания в индивидуальном строительстве — ленточный монолитный. Он несложен в возведении, достаточно прочен и обладает необходимой жесткостью. Его устраивают в виде мелкозаглубленной или заглубленной конструкции.
Важное значение для расчета арматуры для фундамента имеет глубина заложения, действующие нагрузки и ширина рабочего сечения основания. Ленточный фундаментИсточник eurohouse.ua. Ленточный фундаментИсточник eurohouse.ua
Ленточный фундаментИсточник eurohouse.ua
Определение глубины заложения
Отметку подошвы основания выбирают в зависимости от вида грунта:
- при глинистых, пылеватых и мелкопесчаных почвах фундамент опирают на непромерзающий слой ниже уровня грунтовых вод;
- при непучинистых и слабопучинистых грунтах отметка подошвы не должна быть ниже, чем 0,5 м от верха существующего уровня земли;
- при наличии подвала ленточное основание заглубляют на 0,5 м ниже пола, столбчатое — на 1,5 м.
Тип грунта, положение УГВ и присутствие слабых линз — плывунов — определяют бурением или выкопкой шурфов. Глубина промерзания почвы в каждом регионе указана в СНиП «Строительная климатология».
Сбор нагрузок
На этом этапе расчета суммируют все возможные нагрузки, действующие на фундамент:
- собственный вес;
- массу стен, плит перекрытия, крыши, кровли, полов и отделки;
- воздействие от людей, сантехнического оборудования, мебели, перегородок, находящихся внутри здания;
- нормативную снеговую нагрузку.
Вся информация содержится в таблицах СНиП 2.01.07-85* «Нагрузки и воздействия».
Суммарную величину распределяют на погонные метры в ленточных фундаментах, на количество опор — в свайных или столбчатых.
Ширина подошвы
Армирование ленточного фундаментаИсточник guru-remonta.ru
Ширина подошвы — величина, которая помогает рассчитать арматуру на фундамент ленточный. При кирпичных массивных стенах применяют Т-образные ленты, свесы которых за счет большей площади опирания уменьшают давление на грунты. Более легкие каркасные и пенобетонные строения возводят на основаниях с прямоугольным сечением.
При расчете размера подошвы учитывают предельное давление на грунт и нагрузку от строения на несущие участки фундаментных балок. В малоэтажном строительстве, как правило, используют конструкции шириной 20-40 см.
Зависимость количества стержней от схемы армокаркаса
Лента испытывает действие двух основных сил. Одна из них давит сверху (нагрузка от дома), другой силовой вектор выталкивает ленту вверх (сопротивление почвы + пучение грунта). Чтобы сбалансировать это явление в массиве монолита делают два горизонтальных пояса из арматурных стержней.
Двухпоясное армирование сверху и снизу внутри бетона актуально для мелко- и среднезаглубленных оснований. Для глубокозаглубленных лент нужно устанавливать 3 пояса. Для фиксации стержней в пространстве их скрепляют вязальной проволокой. Такой вид формирования армокаркаса называют конструкционным типом.
Продольные (работающие) пруты перевязывают с поперечными и вертикальными прутками, которые не несут нагрузки. Согласно СНиП 52-01-2003 и Руководства (см. выше) продольные стержни располагаются по всей длине ленты с зазором между арматурой и опалубкой не менее 30 мм и 50–70 мм снизу.
Вертикальные отрезки располагаются вдоль поясов, чередуясь каждые 100 – 300 мм друг от друга. Поперечные отрезки соответствуют размеру ширины пояса от 300 мм.
Теперь, зная эти нормы, легко определить количество стержней всех направлений. После этого останется определить их диаметры.
Расчет количества арматуры
Сначала определяется периметр будущей конструкции дома, и учитывается количество продольных рядов прутьев. В качестве примера можно взять здание размером 8 на 12 м, фундамент ленточного типа шириной 40 см и высотой — 100 см (грунт на участке — пучинистый). Общая длина несущей стены по периметру составляет 40 м (8+8+12+12).
- При создании основания ленточного типа обязательно монтируются две арматурные сетки, из которых нижняя предупреждает разрыв бетона при просадках грунта, верхняя — при его пучении.
- Оптимальный шаг сетки составляет 0,2 м. Для ленточного основания потребуется по 2 продольных прутка, которые располагаются в каждом слое арматурного каркаса.
Арматурная сетка не обязательно набирается на месте – гораздо проще использовать уже готовуюИсточник mega-les.ru
- Диаметр стержня выбирается в зависимости от стенового материала, который создает нагрузки на основание. Коробка деревянного дома не тяжелая по сравнению с кирпичной, поэтому вполне подойдут прутки диаметром 12 мм. Всего для армирования фундамента двух длинных сторон здания потребуется 96 метров стержней (2*12*2*2). На короткие стороны придется потратить 64 м (2*8*2*2). Также следует учитывать стыки, где выполняется запуск арматуры. Как правило, к общему метражу достаточно добавить 10-15%. Получится цифра — 160*10%=16 метров. Всего на продольные элементы расчетная длина составляет 176 метров (96+64+16).
-
Поперечные связующие элементы диаметром 10 мм располагается друг от друга на расстоянии 50 см. Их количество составляет 80 штук — периметр фундамента следует разделить на шаг укладки (40/0,5). Длина стержней равна ширине ленты 40 см. Общее количество по длине составляет 32 метра (80*0,4).
-
Вертикальные связи выполняются из прутка диаметром 10 мм. Высота армирования такое же, как у ленты — 100 см. Определяется количество стальных стержней по числу пересечений: 80 поперечных элементов умножается на 4 продольных элементов, в результате получается 288 шт. При длине каждого отрезка 1 м общая длина составляет 288 метров.

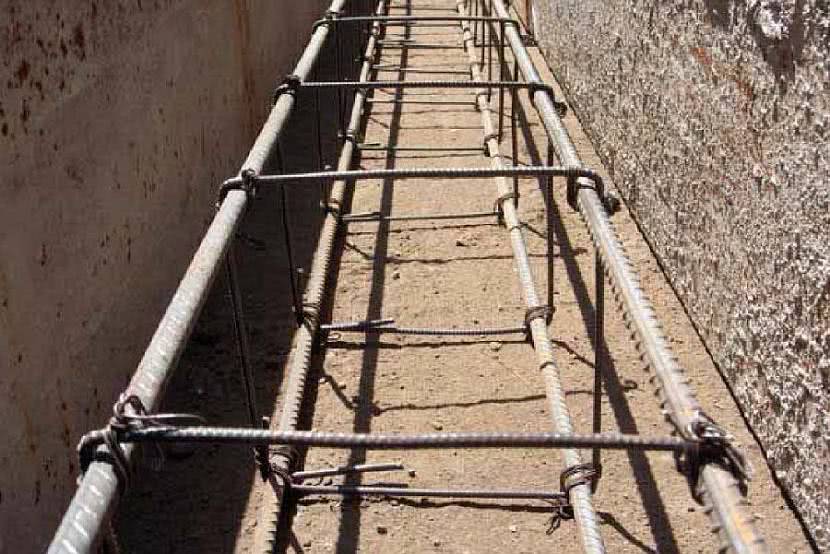

Готовый арматурный каркас ленточного фундаментаИсточник hobbymaniya.ru
Подведя итоги всех подсчетов, получается, что для создания армированного каркаса под дом размерами 8х12 потребуется приобрести:
- 176 метров стальных элементов класса A-III диаметром 12 мм.
- 320 метров стержней класса А-I диаметром 10 мм (32+288).
Масса арматуры для ленточного фундамента определяется согласно ГОСТ 2590. Погонный метр прутка 12 мм весит 0,888 кг, 6 мм – 0,222 кг. Общая масса составляет: 176*0,888=156,29 кг, 320*0,222=71,04 кг. Всего арматура весит 227,33 кг.
Соединяются поперечные и продольные элементы с помощью вязальной проволоки. Метод вязки выполняется следующим образом: на стыке проволока затягивается, а выступающие концы скручиваются плоскогубцами, специальным крюком, шуруповертом. Специалисты применяют специальные пистолеты, с помощью которых значительно ускоряется процесс.
Про различные способы вязки арматуры смотрите в видеоролике:
https://youtube.com/watch?v=6JOTReXquj4
Расчет для свайного основания
Свайные фундаменты представляют собой погруженные в грунт опоры (цельнометаллические или буронабивные), передающие нагрузку от здания и соединенные по верху стальным, железобетонным или деревянным ростверком.
Cвайный фундаментИсточник stroyfora.ru
Буронабивные основания применяют в частном строительстве:
- при возведении каркасных или деревянных зданий с небольшой массой;
- при слабых грунтах, где другие основания выполнить невозможно – торфяники, болота, сильнопучинистые влажные почвы;
- в условиях сложного рельефа – на холмистой, овражистой местности.
Недостаток, который приводит к удорожанию стоимости строительства, – холодный цоколь и невозможность устройства пола по грунту. Преимущество – отсутствие земляных работ. Сваи вкручивают специальной буровой установкой или пробуривают отверстия в земле с последующим монтажом опалубки, армированием и бетонированием. При несыпучих грунтах раствор заливают сразу в скважину.
Армирование свайного фундаментаИсточник housepic.ru
Схема расчета арматуры для свайного буронабивного фундамента.
- Определяют тип грунта с помощью ГОСТа “Грунты. Классификация”.
- Рассчитывают постоянную и временную нагрузку (СНиП “Нагрузки и воздействия”).
- Из ВСН 5-71 выбирают несущую способность грунта в зависимости от его структуры.
- По имеющимся сведениям находят нагрузку R на погонный метр ростверка, разделив суммарную массу на периметр здания.
- Определяют несущую способность сваи по формуле Р = (0,7х R х S)+(U х0.8 х fin х li), где
- R – несущая способность грунта,
- S – площадь конечного участка опоры,
- U – периметр сечения сваи,
- fin – сопротивление грунта, определяемое по таблице ВСН 5-71,
- li – высота слоя почвы, оказывающей сопротивление боковой поверхности сваи.
Расстояние между опорами определяют по формуле I = P/Q, где Р – несущая способность сваи (п.5), R – погонная нагрузка на ростверк (п.4).
Количество свай определяют исходя из расчетного расстояния между опорами и размеров строения.
Армируют конструкции вертикальным каркасом из не менее, чем 4 стержней диаметром от 10 до 16 мм с горизонтальной обвязкой из гладкой арматуры Ø 6-8 мм. По верху оставляют выпуски длиной 25-30 см.
Ростверк рассчитывают как конструкцию, аналогичную ленточному фундаменту.
Расчет количества арматуры для фундамента
Не редко случается так, что арматуру привезли на строительный участок, а когда начинают вязать каркас, оказывается, что ее не хватает. Приходится докупать, платить за доставку, а это уже дополнительные расходы, которые в строительстве частного дома совсем не желательны.
Для того чтобы такого не случилось, необходимо грамотно произвести расчет количества арматуры для фундамента.
Допустим, у нас есть такая схема фундамента:
Давайте попробуем рассчитать количество арматуры для такого ленточного фундамента.
Расчет количества продольной арматуры
Для того, чтобы рассчитать необходимое количество продольной арматуры для фундамента, можно воспользоваться грубым подсчетом.
Для начала необходимо найти длину всех стен фундамента, в нашем случае это будет:
6 * 3 + 12 * 2 = 42 м
Так как у нас 4-х стержневая схема армирования, необходимо полученное значение умножить на 4:
Мы получили длину всех продольных стержней арматуры, но не стоит забывать, что:
Для того чтобы учесть этот запуск, существует два способа:
- Составить схему расположения прутов и рассчитать количество таких стыков
- Прибавить около 10-15% к полученной цифре, как правило, этого бывает достаточно.
Воспользуемся вторым вариантом и для того чтобы сделать расчет количества продольной арматуры для фундамента нам необходимо к 168 м прибавить 10%:
Это мы подсчитали количество только продольной арматуры диаметром 12мм, теперь давайте проведем расчет количества поперечных и вертикальных стержней в метрах.
Расчет количества поперечной и вертикальной арматуры для ленточного фундамента
Для расчета количества поперечной и вертикальной арматуры снова обратимся к схеме, из которой видно, что на один «прямоугольник» будет уходить:
0,35 * 2 + 0,90 * 2 = 2,5 м.
Я специально взял с запасом не 0,3 и 0,8, а 0,35 и 0,90 для того чтобы поперечная и вертикальная арматуры немного выходили за получившийся прямоугольник.
Важно: Очень часто при сборке каркаса в уже выкопанной траншее, вертикальную арматуру ставят на дно траншеи, а иногда еще и немного забивают ее в землю, для лучшей устойчивости каркаса. Так вот это необходимо будет учесть, и тогда нужно будет в расчете брать не 0,9м длину вертикальной арматуры, а увеличить ее примерно на 10-20см
Теперь давайте подсчитаем количество таких «прямоугольников» во всем каркасе, учитывая, что на углах и в месте стыковки стен ленточного фундамента будет по 2 таких «прямоугольника».
Для того, чтобы не мучиться с расчетом и не запутаться в куче цифр, можно просто нарисовать схему фундамента и пометить на ней, где у Вас будут расположены «прямоугольники», затем подсчитать их.
Давайте для начала возьмем самую длинную сторону (12 м) и подсчитаем на ней количество поперечной и вертикальной арматуры.
Как видно из схемы у нас на стороне 12 м есть 6 наших «прямоугольников» и две части стены по 5,4 м, на которой будет располагаться еще по 10 перемычек.
Таким образом, у нас выходит:
6 + 10 + 10 = 26 шт.
26 «прямоугольников» на одной стороне 12 м. Аналогичным образом считаем перемычки на стене 6 м и получаем, что на одной шестиметровой стене ленточного фундамента будет 10 перемычек.
Так как 12-ти метровых стен у нас две, а 6-ти метровых – 3, то
26 * 2 + 10 * 3 = 82 штуки.
Помните, у нас по расчету на каждый прямоугольник выходило по 2,5 м арматуры:
Итоговый расчет количества арматуры
Мы определили, что нам необходима продольная арматура диаметром 12 мм , а поперечная и вертикальная будет диаметром 8 мм .
Из предыдущих расчетов мы выяснили, что продольной арматуры нам необходимо 184,8 м , а поперечной и вертикальной – 205 м .
Очень часто случается так, что остается много обрезков арматуры небольших размеров, которые никуда не подойдут. Учитывая это, необходимо покупать арматуры немного больше чем получилось при расчете.
Следуя вышеизложенному правилу, нам необходимо купить 190 – 200 м арматуры диаметром 12 мм и 210-220 м арматуры диаметром 8 мм.
Если арматура осталась – не переживайте, в процессе строительства она вам еще ни один раз пригодится.
