Подключение противопожарного УЗО
Защитное устройство не способно отслеживать перегрузки в сети. Эту работу выполняет «автомат» (автоматический выключатель). Для обеспечения полной защиты к противопожарному УЗО необходимо купить другие устройства. Схема подключения, начиная от входа, выглядит следующим образом:
- Автомат;
- Счетчик электроэнергии;
- Противопожарное УЗО 100 А (вариант для бытового использования);
- УЗО от поражения током (16-40А) на каждой линии потребления.
В некоторых случаях по оценке специалиста допускается замена автомата на выключатель-пакетник
Во всех схемах подключения важно иметь в виду, что выходы с пожарного УЗО не могут объединяться на общем нуле и пересекаться с нулевыми жилами
Схема подключения УЗО
Переходя к рассмотрению типичных схем расключения противопожарного УЗО в электрощите, необходимо обратить особое внимание на обеспечение селективности дифференциальной защиты в каскадных схемах и соблюсти следующие условия:
- Чувствительность по току утечки у таких УЗО должна отличаться от УЗО общего применения минимум в 3 раза.
- Время срабатывания также должно отличаться минимум в 3 раза.
Поэтому, для обеспечения селективности при применении противопожарного УЗО, оно помимо повышенную уставки, должно быть селективным (типа S, реже G). В противном случае, при срабатывании нижестоящего УЗО общего применения будет срабатывать и противопожарное.

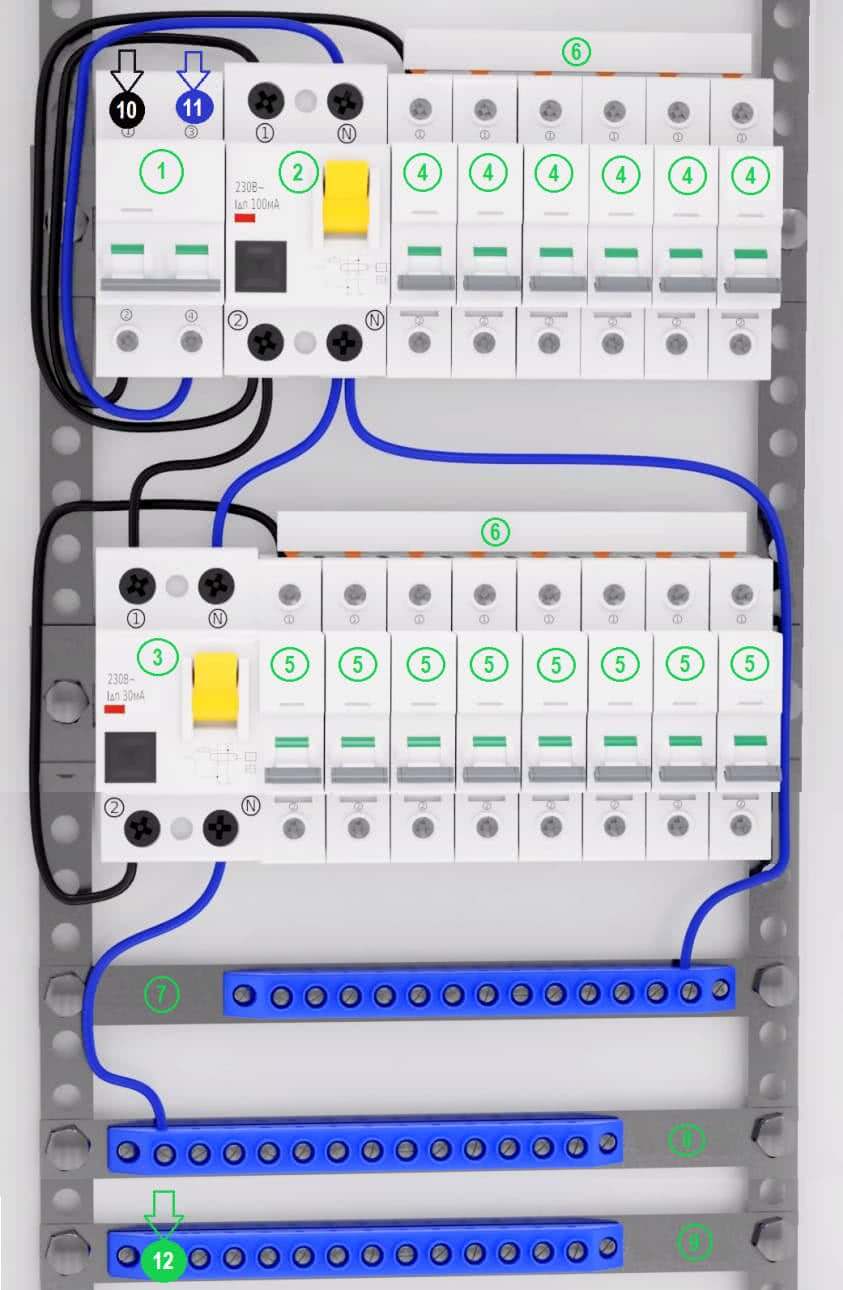

Рассмотрим схему электроснабжения с использованием вводного противопожарного узо:
В данной схеме:
- — вводной автомат
- — вводное селективное УЗО для защиты от пожара с током отсечки 100 или 300 мА.
- — УЗО общего применения с током отсечки 30 мА для защиты розеточной группы.
- — автоматические выключатели без защиты линий групповым УЗО, но защищенные вводным УЗО.
- — автоматические выключатели защищенные групповым и вводным УЗО.
- — гребенчатая шина, которая переносит фазный проводник на все автоматические выключатели группы.
- — основная нулевая шина для связки с вводным УЗО.
- — нулевая шина для связки с групповым УЗО.
- — шина заземления.
- — подключение фазного проводника L от вводного кабеля.
- — подключение рабочего нулевого проводника N от вводного кабеля.
- — подключение защитного нулевого проводника (заземление) PE от вводного кабеля.
Как правильно выбрать
Чтобы выбрать УЗО для квартиры, коттеджа или дачного дома, необходимо в первую очередь определиться с уровнем безопасности, которого планируется достичь.
Нужно учитывать в первую очередь тип проводки. Если электропроводка старая, то устанавливать дифференциальный выключатель по току бессмысленно: в ней почти наверняка будут присутствовать токи утечки. Если выбрать и установить УЗО с пределом в 30 мА, то оно будет срабатывать слишком часто.
Если поставить устройство с порогом отключения выше — то в нем не будет практического смысла.
Кроме того, многие марки ВДТ не предназначены для работы с алюминиевой проводкой, которая была стандартом для квартир в домах, построенных в СССР.
Предназначение аппарата защиты
Устройство контура заземления УЗО является РЕ-проводником нейтральных токопроводящих корпусов или деталей электрических механизмов с сопротивлением не выше 4 Ом.
При возникновении тока утечки указанные элементы оборудования могут быть под напряжением, что представляет опасность для жизни человека и животных при соприкосновении с ними, а также для имущества в целом.
Спасти от получения электротравм — призвание обзорных аппаратов. При обнаружении тока утечки они отключают напряжение.
Наибольшая опасность кроется в том, что такие нарушения в цепи являются невидимыми и в редких случаях ощутимыми, когда при касании к прибору можно почувствовать легкий удар током.
Основной причиной этого явления служит нарушение изоляционного слоя проводки. Неконтролируемые процессы могут нанести большой вред, поэтому защитное оборудование обретает большую популярность в бытовых условиях.
Воздействие токопроводящих сетей на человеческий организм может обернуться плачевными последствиями. Эта проблема была решена с помощью контрольно-измерительных приборов УЗО, относящихся к защитному сегменту. Основные требования по монтажу и использованию описаны в МЭК 60364
Применение УЗО получило наибольшее распространение в однофазных сетях с переменным током и заземлением нейтральной линии, а также с показателями напряжения до 1 кВт в формате бытового электроснабжения.
Принцип работы и правила подключения УЗО
Устройство защитного отключения (УЗО), или дифференциальный автоматический выключатель, – это простое в использовании устройство для защиты человека в быту, реагирующее на дифференциальный ток в проводнике электроэнергии. На сегодняшний день УЗО можно назвать обязательным прибором в наших домах, но сведенья о нем минимальны. Не все понимают истинные преимущества данного прибора, поэтому начнем с главного – с его основных качеств.
Данное устройство необходимо для обеспечения электробезопасности в жилом или рабочем помещении. Если на линии установлен только автомат, защищающий ее от перегрузок, сохраняется опасность поражения током для человека при аварии или касании оголенного провода на все сто процентов. Крайне опасным для человека являются 0,05 А. Это ток, при котором человек не может оторваться от провода самостоятельно. Для того чтобы предотвратить случаи поражения электрическим током, и был придуман данный прибор.
Принцип работы
Через устройство проходит ноль питания и фаза. Таким образом, устройство определяет силу тока на входе и, соответственно, на выходе. Если оба эти показателя равны, то ничего не происходит, но как только произойдет так называемая утечка, УЗО сработает, отключив линию.
Перечислить все случаи, при которых УЗО работает бесперебойно, очень сложно, но для общего понимания картины можно указать наиболее часто встречающиеся из них:
- неправильный монтаж проводки,
- пробои на корпус в технике,
- неверный монтаж в щитке и другие опасные случаи.
Иногда УЗО срабатывает при возникновении заведомо опасной ситуации. Это может случиться, если шланг стиральной машины имеет металлические элементы и при этом подключен к водопроводу.
Правильный выбор устройства
Разобравшись с принципом работы УЗО, нужно научиться правильно выбирать то, что подходит именно вам. Стоит также отметить, что если вы используете УЗО, то это не избавляет вас от покупки и установки автомата. Итак, выбор устройства определяют три важных параметра:
- Ток утечки. Это самый важный параметр прибора. В очень влажных помещениях используют УЗО с очень высокой чувствительностью в 10 мА (0,01 А). Для бытового использования подходящим является устройство с током утечки в 30 мА (0,03 А), а УЗО 100 и 300 мА предназначены для установки на ввод в целое здание.
- Номинальный ток контактов. Он обозначает номинал тока, который необходим электрику при подборе начинки для щитка. Обозначается он на устройстве цифрами 16, 25, 40 и т. д.
- Категория тока утечки. На рынке чаще всего представлены устройства двух типов: А и АС. Стандартным считается тип АС. Такое устройство будет чувствительно к переменному току утечки, что является самым распространенным случаем. Тип А встречается реже, однако он является более чувствительным, поскольку контролирует также пульсирующий ток. По этой причине стоимость устройства типа А несколько выше. Также можно увидеть в продаже устройства типа В для выпрямленного тока (в быту они не используются), типа S для использования в сетях с АВР и типа G для тех же сетей, но с иной временной выдержкой. Типы G и S предназначаются для установки нескольких устройств одновременно.
Если ваш основной вид деятельности никак не связан с электрическими сетями, доверьте подбор устройства профессионалу. Это сэкономит ваши средства и время.
Дифференциальные автоматы, устройства защитного отключения CHINT.
Подключение устройства
Подключение УЗО следует доверить профессионалу. Поскольку нюансов в процессе монтажа много, электромонтер должен иметь как минимум третий разряд. Каждое устройство имеет в комплекте схему подключения. Она довольно проста, специалисту лишь требуется правильно рассчитать количество автоматов на одно устройство. Если речь идет о квартире или о частном доме, как правило, устанавливают автомат и УЗО номиналом выше, чем у автомата. Это правило необходимо для устойчивой работы цепи.
Если требуется установить два защитных устройства, то необходимо исключить объединение нулевых проводников, что заведомо приведет к утечке. Порой щиток комплектуется так, что при установке УЗО размеры его становятся просто огромными. Некоторые электромонтеры разбивают автоматы не только по одному на комнату, но и порой выделяют один из них под какой-либо прибор. В таких случаях возможна установка одного защитного устройства на несколько автоматов. Для этого необходимо точно рассчитать сумму номиналов автоматов и выбрать УЗО номиналом выше этой суммы. Допускается установка УЗО максимум для пяти автоматов.
При правильном подборе УЗО и его грамотной установке оно прослужит вам долгое время и обезопасит от утечки тока.
Принцип работы УЗО (УЗО-Д)
В основе работы УЗО-Д заложена фиксация тока утечки на «землю» и отключения сети при ее появлении. Факт утечки обнаруживается по разнице между токами: выходящим из УЗО и возвращающимся в него через нейтраль. Если сеть в порядке, то они равны по величине, но противоположны по направлению. При появлении утечки, например, человек коснулся провода, часть тока уйдет через его тело «на землю» по другому контуру, и в итоге ток возвращающийся в УЗО через нейтраль будет меньше выходящего. Такая же ситуация возникнет, если в каком-то электроприборе нагрузки нарушилась изоляция и под напряжением оказался корпус или другая деталь. Человек, задев за них создаст дополнительный контур «на землю», часть тока пойдет по нему и баланс нарушится (эта ситуация показана на рисунке). Разницу между выходящим и входящим токами засекает трансформатор с сердечником в виде кольца. Фазный провод и нейтраль N проходят внутри него и служат первичной обмоткой. Вторичная обмотка подключается к исполнительному механизму, размыкающему контакты. Разумеется, при повреждении изоляции контур ответвления может образоваться и без «участия» человека, но и в этом случае УЗО также сработает и защитит участок сети от опасных последствий (например, нагрева и пожара). Символом «Т» на рисунке обозначена кнопка, включающая схему тестирования устройства – УЗО -Д должно сработать при ее нажатии. Этот же принцип используется и для трехфазных устройств защиты, однако в них дифференциальный ток во вторичной обмотке появляется не только при утечках, но и при «перекосе фаз» (неравномерно распределенной между фазами нагрузке), поэтому разработаны дополнительные схемы, исключающие срабатывание из-за нарушения симметрии.
Общая схема. Принцип работы УЗО (УЗО-Д)
Общие функции дифференциального выключателя
При прокладывании электросетей в домах и на предприятиях используется несколько вариантов защитных противопожарных устройств, которые также защищают от того, чтобы человек не получил удар мощным электрическим разрядом.
Все эти системы разработаны таким образом, что при поломке или пробое в проводе срабатывает защитный механизм. В любой системе главной считается задача моментального отключения от электроцепи. УЗО является дифференцированным выключателем или электрическим прибором, который разрывает цепь электропитания при нарушении целостности этой системы.
Выключатель противопожарной безопасности защищает человека от сильного удара током, который возникает при повреждении проводки и может привести к проблемам со здоровьем или к летальному исходу.
Состоит такой аппарат из корпуса, трансформатора и реле ЭДС. В рабочем состоянии функции дифференциального выключателя заключаются в прохождении через трансформатор магнитных токов с разными полюсами, а при их слиянии происходит итоговый ноль.
При малейшем дисбалансе нарушается работа цепи и УЗО моментально реагирует таким образом, что разрывает сеть, для того чтобы избежать возникновения возгорания.
При разрыве электроцепи пропадает напряжение, и таким образом исчезает угроза удара током и пожара. Источником начала пожара может быть короткое замыкание, чрезмерная нагрузка на электрические сети, проблемы в изоляции, которые приводят к замыканию.
Общие функции дифференциального выключателя
В бытовых и промышленных электросетях используют несколько типов защитных устройств, предназначенных для предотвращения пожаров и поражения людей электротоком. Все они рассчитаны на срабатывание при поломках в электроустановках или пробое изоляции проводки.
Принцип работы, элементы внутри и контролируемые характеристики у них разные. Однако задача везде одна – при возникновении проблем быстро разорвать цепь питания.
Нельзя путать УЗО и дифавтомат, устройство и функционал у них различаются. Первый аппарат контролирует исключительно возникновение тока утечки, а второй еще и рассчитан на срабатывание при коротких замыканиях и перегрузках в сети
УЗО (дифференциальный выключатель) – это электротехнический прибор, разрывающий линию электропитания при появлении высокого тока утечки. Последний возникает при пробое изоляционного слоя в различных тепловых электронагревателях и проводах.
Если в этот момент человек прикоснется к корпусу сломавшегося оборудования, то электроток пойдет через него в землю. А это чревато тяжелыми травмами. Чтобы не допустить подобного, в цепь и ставится устройство защитного отключения (автоматический выключатель дифференциального тока).
Состоит УЗО обычное и противопожарное из:
- корпуса;
- трансформатора с тремя обмотками;
- реле ЭДС.
В нормальном рабочем состоянии проходящий через трансформаторные обмотки электроток формирует магнитные потоки с разными полюсами. Причем при их сложении получается итоговый ноль. Реле в таком состоянии находится в закрытом состоянии и пропускает ток.
Но при появлении утечки баланс на обмотках нарушается. На это и реагирует рассматриваемый автоматический переключатель, размыкая цепь. В результате напряжение в сети пропадает – сломавшийся электроприбор обесточен, а человеку ничего больше не угрожает. Срабатывание УЗО происходит буквально за несколько миллисекунд.
Источником пожара электрооборудование становится при:
- коротких замыканиях;
- перегрузках в сети и/или самой электроустановке;
- сверхнормативных утечках, связанных с деградацией изоляции.
В первых двух случаях защитное отключение производится дифавтоматом (тепловым электромагнитным расцепителем) либо путем перегорания предохранителя. Для третьей ситуации как раз и существует рассматриваемое УЗО по дифференциальному току. Есть еще специальные устройства контроля изоляции, но они дороги и в квартирных или домовых щитках устанавливаются редко.
Как УЗО способно предотвратить пожар
При электротравмах искр, способных вызвать возгорание, не образуется. Но пожар при возникновении тока утечки все же может произойти. Дело в проводке и электротоке, проходящем по кабелям. Изначально жилы рассчитаны на строго определенные величины напряжения. Если эти параметры выходят за проектные нормы, то недолго и до появления открытого огня.
Если через прорванную изоляцию начинается мощная утечка электрического тока, то металл проводов, не рассчитанный на подобное, начинает слишком сильно греться – это приводит к расплавлению изоляционной оплетки и нагреву окружающих предметов
Задача противопожарного УЗО заключается в контроле этой ситуации и недопущении перегрева проводки. Если изоляция повреждена и образовался ток утечки, то защитное устройство просто отключает проблемную линию от сети. При наличии в цепи дифференциального выключателя дело до слишком сильного нагрева металла жил и возникновения огня даже не доходит.
Электроток утечки в пределах 300–500 мА и напряжении 220 В – это выделяемое тепло, равное теплу, образующемуся от зажженной бытовой зажигалки. Подобное тепловыделение неизбежно приводит к воспламенению проводки и всего поблизости.
Основная функция рассматриваемого класса УЗО – это не защита человека, а повышение пожарной безопасности. Чтобы предотвратить поражения электротоком, после противопожарных устройств защиты в цепь ставятся обычные приборы меньшего номинала по току утечки.
Функционально противопожарное УЗО защищает:
- Вводный кабель перед собой.
- Проводку линии потребителей после себя.
- Подключенное электрооборудование, когда при сбоях не срабатывает расположенный ниже стандартный дифференциальный выключатель.
Противопожарное УЗО – это часть каскадной защиты электросети 220 В. Оно не используется в системах задымления и мониторинга за пожарами. В них подобных защитных устройств, наоборот, присутствовать не должно. При определенных раскладах они могут отключить такую систему контроля, что совершенно недопустимо.
Схемы подключения УЗО в однофазной сети
Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.
В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:
- с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
- с совмещенным нулевым и защитным проводником (TN-C);
- с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).
Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.
Без заземления
Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.
Рис. 1: Подключение УЗО в однофазной двухпроводной системе
Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.
Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.
Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе
В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.
С заземлением
При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.
Рис. 3: Подключение УЗО в однофазной трехпроводной системе
Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.
Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.
Распространенные ошибки мастеров
Иногда даже электрики с большим опытом допускают некоторые ошибки при подключении автоматов и УЗО. Для того, чтобы избежать негативных последствий, необходимо рассмотреть их подробнее.
Таблица 2. Ошибки во время монтажа.
| Ошибка, иллюстрация | Описание |
|---|---|
| Подключение жил без оконцевания | Это одна из частых ошибок, которую допускают мастера во время спешки, ведь таким образом бывает проще подключить проводки. Тем не менее, это не позволяет полноценно зажать концы, поэтому уже спустя небольшой промежуток времени контакты станут слабыми. При этом начнут перегреваться, поэтому на концы проводков закрепляют наконечники или плотно их сжимают. |
| Попадание изоляционного слоя под контакт | Как мы рассмотрели в предыдущей инструкции, сначала провод необходимо зачистить от изоляционного слоя на нужную дину, а только потом помещать в зажим и затягивать винтом. Тем не менее, некоторые пользователи сталкиваются с внезапным выгоранием автомата или работы с перебоями при наличии новых механизмов. Распространенной причиной проблемы является именно попадание изоляции под контакт автомата. Это приводит к тому, что после подключения защитный слой проводка начинает нагреваться. Со временем он может загореться, что приведет к пожару в щитке. |
| Разная толщина жил в одном зажиме | Автоматические выключатели не следует объединять проводками-перемычками разной толщины – это приведет к тому, что при затягивании винта надежно зафиксируется только большая жила, а маленькая будет иметь слабый контакт. Из-за такой халатности электриков часто случаются возгорания, которые затрагивают изоляцию и автоматы щитка. На фото показан наглядный пример соединения автоматов проводами с толщиной в 4 квадратных миллиметра и 2,5 квадратных миллиметра. Это привело к тому, что после перегревания оплавились проводки и корпус автомата. Даже если взять проводки с минимальной разницей толщины (1,5 и 2,5 квадратных миллиметра), то не следует ожидать других последствий, ведь их все равно не получится плотно соединить в зажиме. |
| Пайка окончаний жил | Некоторые мастера из-за отсутствия навыков, предпочитают использовать небезопасный метод оконцевания жил – пайку. Делают это по причине экономии средств на покупку специальных приспособлений. Кроме того, электрики предпочитают использовать подобный способ при срочном монтаже. Тем не менее, применение такого метода запрещено. Ведь контакт хуже фиксируется зажимом и со временем начинает ослабевать, поэтому его придется постоянно подтягивать. На практике, про подобные действия быстро забывают. Из-за чего происходит возгорание. |
Как работает прибор защиты?
Подключение защитного модуля к основной электрике всегда осуществляется после вводного автоматического выключателя и счетчика электроэнергии. УЗО с одной фазой, предназначенное для сети со стандартным показателем в 220 В, имеет в своей конструкции 2 рабочие клеммы на ноль и фазу. Трехфазные агрегаты комплектуются 4 клеммами на 3 фазы и общий ноль.
Находясь в активированном режиме, УЗО сравнивает параметры входящих и выходящих токов, и просчитывает, сколько ампер идет на все, имеющиеся в помещение электропотребители. При корректной работе эти показатели ничем не отличаются друг от друга.
Иногда УЗО может сработать без видимых причин. Обычно эту ситуацию провоцируют залипание кнопок и разбалансировка устройства, вызванные слишком интенсивной эксплуатационной нагрузкой или образовавшимся конденсатом
Разница показателей между входными и выходными токами четко указывает на то, что в доме имеется утечка электрики. Иногда она возникает из-за контакта человека с оголенным проводом.
УЗО эту ситуацию фиксирует и сразу же обесточивает подконтрольный участок сети, чтобы защитить пользователя от потенциально возможного удара тока, ожога и прочих бытовых травм, связанных с электричеством.
Самый нижний порог, при котором срабатывает устройство защитного отключения, составляет 30 мА. Этот показатель называется уровнем неотпускания, при котором человек ощущает резкий токовый удар, но еще может отпустить предмет, находящийся под напряжением.
При переменном напряжении 220 В частотой 50 Гц ток, объемом в 30 миллиампер, ощущается уже очень сильно и вызывает судорожное сокращение рабочих мышц. В такой момент пользователь физически не может разжать пальцы и отбросить в сторону деталь или провод, находящиеся под высоким напряжение.
Все это ведет к опасным ситуациям, угрожающим не только здоровью, но и жизни. Предотвратить эти неприятности может только грамотно подобранное и корректно установленное УЗО.
Как подключить УЗО без заземления?
УЗО работает довольно просто, то есть принципы наверняка понятны практически каждому
И каждый должен осознать важность использование такого оборудования, если не хочется столкнуться с ударами тока. Необходимо обязательно устанавливать устройство вне зависимости от того фактора, используется ли в доме заземление или нет. Помимо всего этого при использовании двухпроводной системы питания монтаж устройства защитного отключения тем более является обязательным фактором
Ни в коем случае не надо прислушиваться к советам разных людей, что в этой сети устройство не сможет нормально функционировать или же просто будет срабатывать постоянно
Помимо всего этого при использовании двухпроводной системы питания монтаж устройства защитного отключения тем более является обязательным фактором. Ни в коем случае не надо прислушиваться к советам разных людей, что в этой сети устройство не сможет нормально функционировать или же просто будет срабатывать постоянно.
Перед началом проведения работ по подключению УЗО без предварительного заземления нужно запомнить один немаловажный момент.
Особенностью подобных устройств защитного типа можно назвать отсутствие специальной защиты от перегрузок. По этой причине в обязательном порядке требуется качественная комбинация их с традиционными «автоматами». Схема подключения в таком случае может быть самой разнообразной.
Принято различать пару основных вариантов. Существует возможность установки одного общего защитного устройства на целый дом, что в свою очередь позволить обезопасить даже прикроватные светильники. Однако устройства, которые в состоянии пропускать через себя около шестидесяти ампер обычно стоят намного дороже в отличие от своих менее мощных аналогов. Также в случае срабатывания реле будет не очень просто обнаружить причину. Придется произвести проверку каждого электрического прибора.
Если электричество одновременно пропадет сразу в целом доме, то это наверняка повлечет за собой большое количество разнообразных неудобств, например, пропажа несохраненных документов на компьютере, проблемы с климатической техникой, стиральными машинками, водонагревательными баками и так далее.
Если все-таки было принято решение установки одного устройства на всех, схема подключения без заземления будет особенной.
Еще одним вариантом является монтаж отдельного устройства, которое будет не таким мощным. Его можно установить на каждую линию, которая является потенциально опасной, например, на кухню, в подвал, в гараж, в ванную комнату и т.д. В этом случае в щитке нужно будет подготовить большее количество свободного места. Также не стоит забывать о том, что стоимость трех-четырех устройств наверняка окажется более высокой, чем одного более мощного устройства. Но при этом можно в значительной степени повысить уровень надежности энергосистемы. Также заметно упрощается поиск причины возникновения проблем. Он обычно занимает немного времени, так как осмотреть надо не более пары розеток.
Нужно по возможности подходить к подбору мощности максимально рассудительно. Нужно выбирать немного более мощное устройство, чем автомат, используемый вместе с ним. Это обусловлено тем, что автоматический выключатель обычно срабатывает не совсем сразу. Существует и возможность поломки из-за превышений номинального тока.
