Приточно-вытяжная вентиляция своими руками: принцип работы, особенности, инструкция по монтажу

Правила обустройства

https://youtube.com/watch?v=RB1VmpJBmsk

Конструкция систем воздухообмена в кирпичных зданиях создается, как правило, еще на этапе проектирования. Необходимо, чтобы воздушные магистрали отвечали всем требованиям СНиП 2.04.05-86. Так как воздуховоды, каналы и шахты могут конструктивно быть связанными между собой, что делает их источником пожароопасности, то их прокладка должна отвечать нормам СНиП 41-01-2003

На что следует обратить внимание:

Запрещается сооружать вентиляционные каналы в наружных стенах. Такое размещение вызовет неизбежное появление конденсата.
Рекомендуется вертикальное расположение шахт. Если это невозможно, то угол наклона воздушной магистрали должен быть не менее 60° к основанию постройки.
Если в помещении высокая влажность, то устраивать воздушные каналы в стенах таких комнат категорически не рекомендуется. Из-за такого размещения в шахтах возможно появление конденсата, который может привести к обрушению канала.
Возможно объединение воздухопроводов от санузлов в чердачном помещении, если они находятся на одной стороне дома. Горизонтальные участки на неотапливаемых чердаках делаются из двойных утепленных 40 миллиметровых керамзитобетонных плит, с воздушной полостью между ними, равной толщине плит.

Существует ряд требований по размещению вентканала в кирпичных стенах по отношению к кровле. Расположение выхода вентиляционных каналов, ближе чем 2,5 м от конька, говорит о ее нормируемой высоте над кровельным материалом более 50 см. Если выход вентиляционной трубы находится от конька на расстоянии 3 м и далее, то высота ее высчитывается так: условно проводится прямая от конька к трубе под углом 10°. Место зрительного пересечения и показывает необходимую высоту трубы от поверхности крыши.

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Создание схемы вентиляции частного дома

Сказать точно, какую именно систему вентилирования лучше всего выбрать, нельзя, потому как все зависит от этажности здания, его проекта и других особенностей. Главное, что необходимо помнить при создании плана вентиляции в частном доме своими руками, это то, что составляются они под определенный, конкретный проект, и самым эффективным считается комбинированный вариант.

С выходом в стену

Нередко при строительстве дома используют вентиляцию с выходом в стену. Этот вариант считается более простым и менее затратным, поэтому она так популярна среди застройщиков.

Свежий воздух в здание поступает либо через оконные проемы, либо же через специально созданные отверстия в стенах. Такой вариант вентиляции отлично подходит для сложных проектов.

С выходом через кровлю

Такой способ проветривания подходит для несложных проектов, потому как сложная конструкция кровли очень сильно усложняет систему воздухообмена в сооружении. Если же хозяин дома все-таки решил выбрать рассматриваемую вентиляцию, то он должен позаботиться о том, чтобы вентиляционная труба была достаточно высокой, тогда и вентилирование будет действительно эффективной.

Вентиляция в частном доме своими руками, схема планирования которой должна быть тщательно продуманной и при ее расчете должны быть учтены все факторы, которые могут повлиять на ее эффективность.

Монтаж принудительной вентиляции

Давайте разберемся, как сделать принудительную вентиляцию в квартире. Для начала стоит попробовать усовершенствовать существующую в нашей квартире естественную вентиляцию. Для этого нам нужно присоединить к ней дополнительные клапаны и вентиляторы. Таким способом мы можем превратить естественную вентиляцию в принудительную систему. Действуем согласно простым этапам:

в стене сверлим отверстие диаметром не больше 7 сантиметров. При этом следует открыть окно, что позволит нам избавиться от образующейся пыли.

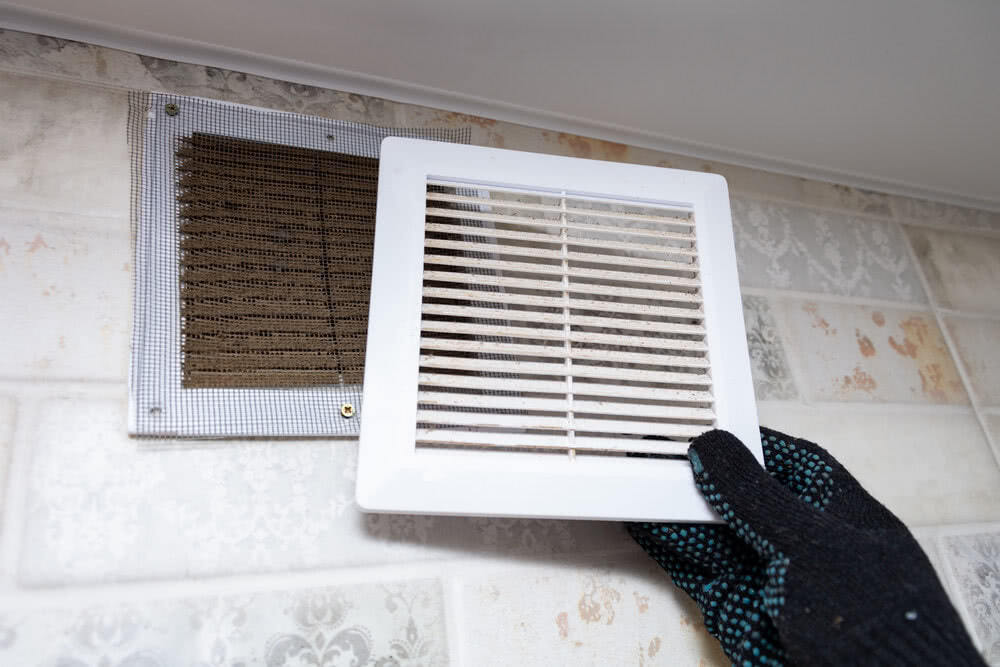

с наружной стороны в трубу вставляем решетку, которая оградит от попадания крупного мусора.
образовавшиеся щели нужно убрать с помощью монтажной пены. С внутренней стороны квартиры, сверху той части трубы, которая выступает, следует установить коробку. Перед установкой данную коробку необходимо наполнить шумоизоляционным материалом.

Такой способ частично улучшит вентиляцию в квартире. Чтобы происходил отток воздуха, нужно дополнительно еще установить вентилятор. Такая система подходит для ванной комнаты, туалета и кухни.

Немаловажным процессом является правильный выбор вентилятора. Они по своей конструкции подразделяются на следующие типы:

осевые,
потолочные,
оконные,
канальные,
центробежные.

Самым удобным и бесшумным по заслугам считается именно центробежный вентилятор. Он используется как в системе воздухоотвода, так и может работать автономно.

Зная некоторые основные правила, принудительную вентиляцию в квартире своими руками сделать не составит особого труда. Следуйте дальнейшим рекомендациям:

Сборка приточно-принудительного клапана

для начала приобретите все оборудование, которое вам пригодится для данной работы. Сюда входит покупка пластиковых труб, с которых предстоит сделать воздуховоды, а также различных соединителей, уплотнителей, хомутов и тому подобное;
согласно проекту, правильно разведите трубы по всему помещению;
установите заборник свежего воздуха и вывод уже отработанного воздуха, и разместите их противоположно по отношению друг к другу;
подключите установку принудительной вентиляции к общей системе. Непосредственно саму систему выберите самостоятельно, исходя от возлагаемой на нее нагрузки;
выполняйте соединения труб очень аккуратно и внимательно, после того, как вы включите систему, давление воздуха увеличится. Из-за высокого давления трубы, которые соединены некачественно, просто разойдутся, и потоки воздуха станут неравномерными. Это, в свою очередь, приведет к нарушению работоспособности системы.

Устройство и работа приточной вентиляции

Конструкция приточной вентиляции с подогревом воздушных масс состоит из нескольких ключевых звеньев:

На входе в систему расположена воздухозаборная решетка, которая несет декоративные и барьерные функции, препятствуя попаданию в систему крупных частиц грязи, насекомых, пыли.
Обратный клапан регулирует объемы пропускаемого воздуха, при необходимости ограничивая его потоки.
Блоки с фильтрами очищают воздушные массы.
Калорифер, рекуперационный или рециркуляционный блок осуществляют нагрев воздуха.
Вентилятор направляет потоки, способствуя образованию необходимого уровня тяги, после чего воздух попадает в квартиру.

Кроме этих элементов система может иметь диффузоры, помогающие распределять воздух, шумоглушители и вентиляторы.

Шумоглушитель в вентиляционной системе чаще работает на подавление гула, генерируемого самим вентилятором. Для снижения уровня шума с улицы, проникающего в квартиру, необходимо дополнительно использовать шумоизоляционные материалы

Неотъемлемой частью конструкции является и теплоизоляция канала, благодаря которой не промерзает сама система и стена, в которой проделано отверстие для забора и вывода воздуха.

Более подробно устройство и принцип обустройства приточной вентиляции мы рассмотрели в следующей статье.

Виды фильтров для вентиляционных систем

Современные системы приточной вентиляции работают по принципу ступенчатой фильтрации и могут оснащаться фильтрами различных типов:

Грубой очистки — применяются для очищения воздуха от крупных частиц.
Угольные — изготавливаются на основе активированного угля, эффективно поглощающего молекулы газов. С их помощью воздушные потоки очищаются от органических соединений. Скорость очистки зависит от размеров гранул очистного фильтра. Благодаря гофрированной поверхности производительность таких устройств увеличивается в несколько раз.
Электростатические — для изготовления используются электроды пластинчатого типа. Приборы данного вида эффективны только при низкой скорости воздушных потоков. Их недостаток заключается в выделении озона, который в определенных количествах может быть опасен для здоровья.
Тонкой очистки — основным элементом таких фильтров является стекловолоконная ткань. Эффективность подобных устройств определяется толщиной фильтрующего материала и диаметром волокон. Некоторые производители в процессе изготовления используют антисептическую пропитку, предотвращающую вероятность образования негативной микрофлоры в случае загрязнения поверхности.
Фотокаталитические — устраняют токсичные примеси и запахи посредством воздействия ультрафиолетовым излучением. Максимальная эффективность достигается при высокой мощности ультрафиолета и повышенной производительности фотокатализатора.

Виды установок для принудительной вентиляции

Как уже говорилось выше, для установки принудительного вентилирования самостоятельно вам понадобится установка. Виды установок бывают следующие:

система, которая содержит рекуператор. Такая система поможет вам справится не только со входом воздуха и выходом отработанного, но также предоставит возможность сэкономить на кондиционировании и отоплении помещения;
рециркуляционная установка, в которой нагревание уличного воздуха обеспечивается при помощи смешивания с тем теплым воздухом, который выходит из квартиры;
система с охлаждением входящего воздуха, которая применяется в жаркое время года или там, где хранятся продукты, которые быстро портятся;
система кондиционирования – обладает одновременно функциями кондиционера и вентиляционной установки. Она самая дорогая из перечисленных вариантов.

Принудительная приточная вентиляция в квартире также может осуществляться посредством воздушного клапана, установленного в металлопластиковом окне. Дело в том, что раньше практически во всех квартирах были установлены обычные деревянные окна с форточками, и сквозь негерметичные рамы воздух попадал в квартиры в огромном количестве.

Когда начали устанавливать металлопластиковые окна, сразу начали появляться большие проблемы с неприятными запахами в помещении. Это связано с тем, что отсутствует приток воздуха, что, соответственно, приводит к недостаточной тяге в воздуховодах. С самого начала, как только начали изготавливать пластиковые стеклопакеты, они предназначались для квартир с принудительной вентиляцией. Это со временем они получили огромное распространение, и устанавливают их в любых квартирах, несмотря на возникновение дальнейших проблем со всей системой.

https://youtube.com/watch?v=Wm-asKisDHU

https://youtube.com/watch?v=Uyl8Lkp4MAc

Установка принудительной вентиляции в квартире поможет ее жителям создать необходимый комфорт, уют и организовать получение свежего воздуха в помещении, что необходимо для нормальной жизнедеятельности человека и поддержания его здоровья.

Бесканальная принудительная вентиляция

Приточники данной категории считаются оптимальным решением проблем с подачей свежего воздуха в квартиру многоэтажки и частный дом. Они достаточно мощные, независимы от изменений погоды, а их монтаж не вызывает особых трудностей.

Усовершенствованный стенной клапан

Настенный проветриватель с побуждением воздушной струи – модернизированный аналог стенового приточного клапана. Принципиальное отличие конструкции – наличие вентилятора, осуществляемого нагнетание воздушной струи.

Производительность механического притока определяется скоростью работы вентилятора. От выбранного режима зависит количество потребляемой энергии и шумовые характеристики

Принцип работы проветривателя:

Вращающие лопасти вентилятора нагнетают подачу уличного воздуха.
Проходя по воздуховоду, воздушные массы подвергаются очистке и поступают в квартиру.
Отработанный воздух продвигается в сторону вытяжных воздуховодов и выводится через вентиляционное отверстие.

Степень очистки подаваемого воздушного потока зависит от встроенной системы фильтрации. Оптимально, если проветриватель оснащен разными типами фильтров.

Проветриватель с вентилятором работает даже при слабоэффективной вытяжной системе. Принудительная подача увеличивает давление воздуха, что позитивно сказывается на производительности вытяжки.

Бризер – компактная вентустановка с климат-контролем

Бризер предназначен для поддержания циркуляции воздуха внутри помещений площадью 10-50 кв.м. Прибор решает одновременно несколько задач: подача чистого воздуха и его нагрев до заданных температурных значений.

Основная область применения бризеров – жилые помещения, то есть коттеджи, дома частного типа и квартиры. Востребован прибор и в небольших офисах

Бризер – технически сложный прибор с опцией климат-контроля и системой управления. Составляющие элементы приточной установки:

Воздухозаборник с решеткой – защищает устройство от попадания насекомых и дождевой воды вовнутрь.
Утепленный воздуховод – герметичный канал, обеспечивающий приток воздуха. Теплоизоляционный вкладыш препятствует промерзанию стены и снижает уровень шума.
Автоматическая заслонка – открывает канал притока уличного воздуха после включения прибора и перекрывает после выключения. Элемент препятствует просачиванию холодного воздуха в квартиру.
Вентилятор отвечает за объем всасываемого воздуха с улицы.
Блок связи и система управления – «мозги» бризера, отвечающая за все рабочие процессы устройства.

Компактная установка оснащена полноценной система фильтрации. Каскад фильтров реализует три степени очистки.

Грубый фильтр – удаление средних и крупных частиц (шерсть, пыль, пыльца растений). НЕРА-фильтр – задержание частиц размером 0,01-0,1 микрон, в том числе спор плесневых грибков и бактерий. АК-фильтр – угольная фильтрация дыма, запахов и промышленных выбросов

Бризер – оптимальное решения создания вентиляции в квартире с фильтрацией, обеспечивающее до 80-90% очистки воздушных масс от атмосферной пыли. Процесс установки прибора достаточно прост:

Кондиционеры с подачей свежего воздуха

Производители сплит-систем предложили свой вариант решения вопроса нехватки свежего воздуха и разработали кондиционеры с подмесом воздуха извне.

Особенности конструкции сплит-системы с приточкой:

поступление воздуха осуществляется по трубкам-воздуховодам, идущими от внешнего блока к внутреннему;
на уличном корпусе предусмотрена турбина с системой фильтрации, отвечающая за подачу и чистку воздуха.

Некоторые модели вентустановок оборудованы кислородным концентратором, а уровень кислорода в помещении контролируется специальными датчиками.

Кислородный концентратор пропускает уличный воздух сквозь мембранную перегородку, отделяющую кислородные молекулы от прочих газообразных веществ. В результате концентрация кислорода увеличивается

Принцип действия «сплит-системы с подмесом»:

Свежий воздух посредством всасывающего вентилятора поступает по воздуховоду к испарительному (внутреннему) блоку.
Уличные воздушные потоки смешиваются с комнатным воздухом.
Пройдя фильтрацию и дополнительную обработку (охлаждение, нагрев) воздушные потоки поступают вовнутрь квартиры.

Несмотря на неплохую задумку технологов, такие модели климатических систем мало востребованы. Кондиционеры с приточкой громко работают и не в состоянии обеспечить полноценную вентиляцию квартиры. Кроме того, стоимость усовершенствованного оборудования на 20% превышает цену обычного кондиционера.

Приточная вентиляция

Естественной вентиляции не всегда достаточно для правильного воздухообмена в “глухом” помещении, поэтому для нормализации микроклимата используется принудительный способ – вентиляция свежим воздухом.

Его система состоит из проема в стене и заслонки с дюбелем. Часто вытяжка приточного воздуха в жилых помещениях также имеет вентилятор, нагреватель и фильтр для очистки воздушных масс.

Самоустановка приточной вентиляции не сложна, ее может установить любой домовладелец, главное – знать этапы работы. Сначала пробивается отверстие в полотне стены, это можно сделать с помощью пунша и специальной насадки. Затем отверстие заполняется изоляцией, и на него помещается кусок пластмассовой трубы. Строительные работы завершаются заполнением пустых пространств в отверстии обычной монтажной пеной.

Со стороны улицы труба должна быть закрыта специальной решеткой. Это элемент, предотвращающий попадание грязи снаружи в вентиляционный клапан. Изнутри помещения воздуховод закрывается заглушкой, которая позволяет регулировать всасывание воздуха.

Для тех, кто хочет сэкономить на отоплении зимой, подходят сборные конструкции для вентиляции.

Готовые решения

Производители сплит-систем позаботились об упрощении вентиляции “немых” помещений и предлагают потребителям высококачественные и эффективные устройства принудительной вентиляции с опциями климат-контроля.

Аэрогидроход – удобное устройство, которое помогает ускорить движение воздушных масс, при этом прекрасно фильтруя воздух от частиц пыли и аллергенов. Внешний вид аэрогидрата примечателен, поэтому он не испортит фасад здания и интерьер помещения, а его работа бесшумна, поэтому устройство можно установить даже в детском саду.

Однако главным преимуществом этого устройства является то, что “глухое” помещение вентилируется круглосуточно, и воздух, проходящий через него, уже не будет нагреваться.

Кондиционер – это прибор, с которым многие люди знакомы. Как оказалось, эта сплит-система идеально подходит для вентиляции помещения. Современные модели предназначены не только для осушения воздушных масс внутри помещения, но и для притока свежего воздуха снаружи.

Некоторые кондиционеры также обладают функциями обогащения ионов и очистки от аллергенов. Учитывая все эти преимущества, можно с уверенностью сказать, что сплит-системы с кондиционированием воздуха являются отличной заменой естественной вентиляции в “глухом” помещении.

Как Breezer сохраняет воздух в вашем доме свежим и чистым?

Морозильная камера представляет собой компактный блок приточного воздуха, оснащенный фильтрующей системой и проточным нагревом. Для того, чтобы установить его, необходимо проделать сквозное отверстие в стене, а затем установить на него само устройство. Принцип его работы довольно прост – электрический вентилятор обеспечивает приток воздуха с улицы, а система фильтров обеспечивает его глубокую очистку от пыли, пыльцы, запахов, микроорганизмов. Зимой поток воздуха нагревается до комфортной температуры, что устраняет сквозняки. Результат использования бризера Tion o2 – свежий и нагретый воздух в вашем доме.

С морозильной камерой Tion o2 вам вообще не нужно открывать окна – в вашем доме есть постоянный источник чистого воздуха. Все микроорганизмы, пары, аллергены и запахи остаются на фильтрах, и вы можете дышать с грудной клеткой без сквозняков, холода и пыли.

Максимальный уровень шума при работе морозильника на второй скорости составляет 40 дБ. Следует отметить, что морозильная камера издает так называемый “белый шум”, с постоянной частотой, к которому человеческое ухо привыкает через 10 минут и перестает его замечать.

MagicAir – это новый уровень комфорта в создании идеального микроклимата. Это высокотехнологичное устройство, которое оценивает текущие параметры воздуха в вашем доме и обеспечивает автономное управление кондиционерами.

Эта задача решается в три простых шага:

Первым делом необходимо установить компактный и “умный” MAC воздухораспределитель Tion O2, который обеспечит постоянную подачу свежего воздуха, его тщательную очистку и нагрев.
Второе – это подключить и разместить станцию MagicAir, которая установит беспроводное соединение с вашим морозильником через Интернет. Теперь вы можете получать данные о качестве воздуха на вашем смартфоне и дистанционно управлять микроклиматом в вашем доме.
В-третьих, установите собственные параметры содержания CO2 в воздухе, и охладитель будет автоматически поддерживать оптимальный для вас уровень вентиляции.

Устройство системы вентиляции

Приточная вентиляция в частном доме и/или квартире может состоять из различного числа отдельных элементов, решающих определенные задачи и объединенных в общую систему. К таким устройствам относятся:

Воздухозаборные приточные решетки, предназначенные для предварительной очистки поступающего наружного воздуха и предотвращающие попадание в вентиляционную сеть мусора и посторонних предметом.
Воздушные клапаны, служащие для регулировки объема поступающего воздуха и препятствующие поступлению в систему холодного наружного воздуха при отключенной системе вентиляции.
Воздушные фильтры, предназначенные для механической очистки поступающего потока воздуха от содержащейся в нем пыли и различных вредных примесей.
Приточные вентиляторы, являющиеся основным элементом приточной системы, с помощью которых обеспечивается направленное поступление наружного воздуха под давлением в воздуховодную сеть.
Шумопоглотители, обеспечивающие уменьшение аэродинамического шума воздушного потока в воздуховодах при работе вентиляторов.
Воздуховоды и их комплектующие элементы, соединяющие все отдельные устройства системы между собой.
Воздухонагреватели, осуществляющие подогрев холодного наружного воздуха до нужной температуры.
Дроссельные воздушные клапаны, предназначенные для выравнивания рабочего давления воздуха на переходах воздуховодной сети.
Воздухораспределители, обеспечивающие равномерную подачу свежего воздуха из воздуховодов внутрь помещений.
Системы автоматики, управления и контроля, обеспечивающие функционирование системы вентиляции в заданном режиме и контролирующие ее основные рабочие параметры.

Такой блок приточной камеры, подключенный с помощью воздуховодов к входу и выходу приточного вентиляционного канала, обеспечивает поступление в помещения наружного потока воздуха с заданными параметрами.

Автоматизация приточной вентиляции может осуществляться с помощью специальных датчиков, контролирующих заданные параметры функционирования системы и органов управления отдельными элементами вентсистемы, регулирующими их работу.

Проектирование и расчет системы вентиляции

Проектирование вентиляционной системы может осуществляться как для нового дома, так и для уже построенного и эксплуатируемого здания. В любом случае такой проект приточной вентиляции должен разрабатываться в зависимости от технических особенностей здания, его общей площади, площади и назначения каждого отдельного помещения, а также предварительно рассчитанных параметров необходимого воздухообмена в них.

Расчет приточной системы вентиляции заключается в определении основных параметров вентиляционной сети в целом, а также технических характеристиках ее отдельных элементов, обеспечивающих работоспособность системы. К ним относится:

общая производительность вентиляционной системы;
необходимая мощность вентилятора, создающего рабочее давление в системе;
скорость подачи воздуха и допустимый уровень шума в воздуховодной сети;
материал изготовления, тип сечения и площадь воздуховодов;
тип и мощность калорифера (при необходимости предварительного нагрева наружного воздуха).

https://youtube.com/watch?v=aMeTD-2TgAs

Расчет данных параметров осуществляется на основе установленных санитарных норм по специальным таблицам и диаграммам. От правильности таких расчетов напрямую зависит эффективная работа системы, поэтому выполнение их лучше всего доверить профессионалам, имеющим специальные познания и соответствующий опыт.

Выполненная приточная вентиляция своими руками может значительно сократить расходы на ее установку, но при этом необходимо особое внимание уделить правильности проектирования и качеству монтажа каждого ее отдельного элемента

Приточная вентиляция в глухой комнате своими руками

Иногда естественного проветривания квартиры не хватает для обеспечения нормального воздухообмена во всех помещениях, особенно там, где отсутствуют окна. Поэтому для нормального микроклимата в помещениях без окон используется приточная принудительная вентиляция.

В комнате без окон наиболее часто устанавливают приточно-принудительную вентиляцию

Большинство людей не знает, как сделать вентиляцию в комнате без окон своими руками, но монтаж вентиляции не требует особых знаний и усилий. Для организации вентиляции потребуется:

Устройство для проделывания отверстий большого диаметра в стене или перфоратор со специальной насадкой.
Отрезок пластиковой трубы подходящего диаметра.
Заглушка и сетка.
Утеплитель.

В стене проделывают отверстие, в которое закладывают утеплитель. Поверх утеплителя в отверстие вставляют кусок пластиковой трубы подходящего диаметра. Пустоты между утеплителем и трубой заполняют монтажной пеной.

Со стороны улицы трубу закрывают сеткой, чтобы предотвратить попадание уличного мусора в клапан. В комнате отверстие закрывают специализированной заглушкой с возможностью регулирования потока воздуха.

В комнате без окон вентиляция подобного типа помогает обеспечить комфортный микроклимат, но зимой потребуются дополнительные расходы для обогрева помещения.

Если хозяин желает сэкономить на отоплении комнаты в зимний период, следует приобрести готовую конструкцию, позволяющую проветривать помещение в любое время года без дополнительных энергозатрат. Такие готовые конструкции также можно установить самостоятельно.

https://youtube.com/watch?v=k5Esw1CjO9c
