Сборка схемы автоматической подсветки
В ходе сборки схемы автоподсветки производятся следующие основные операции:
- калибровка фотоэлементов и их установка в заранее определенные места. Соединительные провода от них необходимо завести под лестницу;
- крепление коробки управления и питания и коробки. Эти элементы должны устанавливаться там, где они не портят внешний вид лестницы и где обеспечивается свободный доступ к ним;
- укладка соединительных проводов в кабельные каналы или их сбор в пучки;
- подключение проводки к соответствующим разъемам контроллера;
- включение блока питания в электросеть.
Перед началом обычной эксплуатации установленная и собранная система должна быть протестирована. При необходимости производится перепрограммирование и устранение обнаруженных неисправностей.
Лестница, оборудованная автоматической подсветкой, обеспечит полную безопасность передвижения по ней даже в темноте. Функционирование установленной системы практически не скажется на общем энергопотреблении дома, поскольку использованные в ее составе светодиодные ленты, обеспечивающие достаточную яркость освещения, отличаются большой экономичностью и эффективностью.
Типы лестниц
Метод освещения лестничных ступеней выбирается по виду, поскольку на сегодняшний день существует немалое количество лестничных конструкций.
По типу материала они бывают:
- из камня;
- деревянные;
- из металла;
- стеклянные;
- выполненные из пластика.
Основными и более популярными материалами считают дерево и камень.
От приборов должен исходить спокойный свет, который не будет слепить человека и раздражать глаза.
Металлические лестницы на сегодняшний день не особо распространенный вариант: одна из главных причин этого – большой вес, а также высокая стоимость монтажа и самого материала. Обычно металлическим делают лестничный каркас.
Важно, чтобы расход электроэнергии был экономичным, так как подсветка предполагает частое использование.
Тип лестниц:
- Маршевые – обладают простейшей конструкцией, удобны в эксплуатации и разрешают установку различных видов подсветки;
- На больцах – она кажется невесомой, словно подвешенной в воздухе. Ступени крепятся всего лишь в нескольких точках. Подступеней у таких лестниц нет, потому они и выглядят прозрачными;
- Винтовые – годятся для небольших помещений, поскольку маршевые пролеты использовать в таких (стесненных) условиях не представляется возможным. Отличается компактностью. Крепление ступеней у стойки происходит спиралевидно.
Нужно позаботиться о безопасности и установить автономный тип освещения, который будет работать за счет батарейки или аккумулятора в случае отключения электричества.
Процесс сборки подсветки для лестницы
Подсветка для лестничного марша с датчиком движения почти готова к эксплуатации, однако на завещающем этапе необходимо соединить все элементы системы в одно целое.
- Первоначально нужно установить и произвести калибровку фотоэлемента. Его предназначение – активировать включение подсветки в темноте. Провода, идущие от фотоэлемента, заводятся под лестницу.
- Затем происходит закрепление блока питания и коробки, которая управляет всей схемой. Систему следует закрепить в таком малоприметном месте, чтобы не испортился вид интерьера, но в доступном месте для дальнейшего содержания.
- Всю проводку от осветительных приборов и датчиков необходимо собрать в пучок, который стягивается при помощи пластмассовых хомутов, и укладывается в кабельный канал.
- Футляр с проводами размещается на стене под лестницей или сбоку одного из косоура.
- Затем проводка подключается к необходимым разъемам контроллера.
- Блок питания присоединяется к электросети. Чтобы обеспечить безопасность, могут устанавливаться защитные устройства отключения от питания, но, как правило, это не является необходимой мерой.
Вся собранная система должна быть протестирована по всем рабочим режимам. Если существует необходимость, то можно внести некоторые исправления в программу, а также устранить обнаруженные неисправности. После чего следует закрыть коробку схемы управления.
Элементы устройства
В наше время всё большую популярность обретают светильники c датчиком движения.
В случае подсветки лестницы, лучшим вариантом будет отдать предпочтение производителям серии плат и контроллерам Arduino (Ардуино) или их аналогам.
Устройство автоматической подсветки лестницы с датчиком движения состоит из контроллера управления с диодными лентами .
В состав контроллера входит:
- блок питания;
- микроконтроллер;
- два датчика движения;
- датчик сумерек.
Обратите внимание: блок питания должен быть достаточно мощным для того, чтобы обеспечить питание как светодиодных лент, так и устройства. Датчики движения предназначены для установки в зоне первой и последней ступенек. Они могут быть как инфракрасными, так и ультразвуковыми
Он подаёт сигнал устройству, когда к нему приближается человек
Они могут быть как инфракрасными, так и ультразвуковыми. Он подаёт сигнал устройству, когда к нему приближается человек
Датчики движения предназначены для установки в зоне первой и последней ступенек. Они могут быть как инфракрасными, так и ультразвуковыми. Он подаёт сигнал устройству, когда к нему приближается человек.
Датчик сумерек предназначен для исключения срабатывания устройства в светлое время суток либо при достаточном искусственном освещении лестницы.
Как сделать подсветку своими руками
Чтобы самостоятельно смонтировать подсветку, необходимо грамотно выбрать схему, рассчитать количество материалов и светильников и выполнить их установку.
Выбор оптимальной схемы
Прежде всего необходимо определиться, какое пространственное положение будет занимать подсветка:
- На поверхности стены или в ее структуре.
- По бокам, сверху или снизу.
- На каждой ступени или через одну, две.
- По всей их длине или только по центру.
Составив план светильников и проводки для них, необходимо сразу задать им метод управления – простой, автоматический или комбинированный.
Расчет необходимого количества материалов и светильников
Только точно рассчитав схему распределения светильников, проводки и прочего оборудования, можно приобрести все компоненты системы. В магазинах сегодня могут предлагаться готовые комплекты различных видов подсветки, предназначенные для одно-двух уровневых лестничных маршей.
При расчете материалов нужно учитывать, что для оштукатуренных стен потребуется штробление и, как следствие, дополнительные расходы на отделку. Если же будет использоваться вариант накладных кабелей, потребуется приобрести декоративные кабель-каналы. Чем сложнее схема, тем больше дополнительных устройств и расходников. Так, для обеспечения автономной подсветки потребуется установка драйверов, контролера, блока питания, датчиков.
Общие рекомендации по установке светильников
При выборе светильников для лестничной подсветки и проведении работ по их монтажу рекомендуется руководствоваться следующим списком правил:
- Экономический показатель приборов освещения. Этот критерий тем актуальнее, чем чаще используется лестница.
- Лестничный марш – всегда повышенный источник опасности в доме, особенно при отключении электроэнергии в общей сети. Поэтому система должна иметь запасной (а в некоторых случаях он может быть и основным) вариант автономного питания.
- Подсветка более всего важна в тех помещениях, где лестничный пролет не имеет окон.
- При выборе и монтаже светильников нельзя не учитывать интерьер самой лестницы.
- Подсветка не должна раздражать зрения, но при этом должна иметь хорошее и равномерное освещение.
- Фактор самостоятельной установки – можно ли своими силами установить выбранные приборы или потребуется заказывать услуги профессионального электромонтажника.
Автоматическая подсветка: как это работает
Автоматическую подсветку отличает тот факт, что она чувствительна к движению человека, идущего по лестнице. Ее включение и отключение происходит очень плавно, благодаря наличию в составе следующих средств автоматики:
- датчиков движения;
- набора контроллеров.
Эти приборы размещаются в удобном для использования месте. Как правило, возле первой и последней ступеней устанавливают по одному датчику движения, реагирующие на приближение человека.
Чаще всего умную подсветку устанавливают на длинных лестничных конструкциях, где настраивается поочередное освещение отдельных сегментов лестницы.
Какие источники света наиболее практичны
При выборе подсветки лестницы в доме важно познакомится с характеристиками различных ламп. Знание плюсов и минусов поможет оценить различные варианты и выбрать оптимальный
Допускается применение следующие виды источников:
- Лампы накаливания. Благодаря невысокой стоимости, они все еще остаются популярными, несмотря на сильный нагрев и расточительный расход электроэнергии.
- Галогеновые. Отличаются ярким ровным светом, используются в люстрах или бра. Для локальной подсветки ступеней (особенно деревянных) не подходят – из-за яркости и довольно ощутимого нагрева. Галогенные лампы чувствительны к скачкам напряжения.
Комбинирование трех типов светильниковИсточник pinimg.com
- Неоновые (газоразрядные). Цвет дампы зависит от того, какой газ находится внутри. У неона цвет свечения красно-оранжевый, но он в принципе может быть любым. Модели в виде трубок используются для продольной подсветки ступеней, свет получается мягким и не режет глаз. Лампы служат долго, но нуждаются в деликатном обращении.
- Светодиодные. Популярны благодаря устойчивому яркому свечению, малому энергопотреблению, разнообразию ассортимента. Они имеют впечатляющий срок эксплуатации и подходят для монтажа на деревянные элементы, так как практически не нагреваются. Выпускаются в разных формах: в виде лампы, точечного источника, ленты.
Встраиваемые LED-светильникиИсточник diodeled.com
Тип лестницы и выбор системы освещения
Итак, чаще всего полезно комбинировать разные варианты подсветки.
При этом идеальная система освещения подбирается в каждом случае с учетом:
- длины лестницы
- высоты потолков
- материала и конструкции ступеней
- и того, какова основная цель подсветки: сделать лестницу удобной в вечернее время или просто украсить пространство.
Разберем несколько базовых вариантов, на которые можно опираться при выборе.
Монолитные лестницы из камня или бетона
Массивные лестницы обычно возводятся в каменных или кирпичных загородных домах с высокими потолками. При использовании качественной отделки такая лестница может выглядеть роскошно, как с исторической картины.Шик самой конструкции можно усилить с помощью большой люстры в классическом или античном стиле.
Источник фото
Плюс общую картину дополнит теплое приглушенное боковое освещение. То есть объемные старинные бра или декоративные мини-прожекторы возле ступеней.
«Рустикальные» деревянные лестницы
Это могут быть и конструкции с ровными маршами и на больцах.
Для маршевой лестницы из массива подойдет любой вид подсветки. В частности, интересно будет смотреться каскад из этнических фонариков.

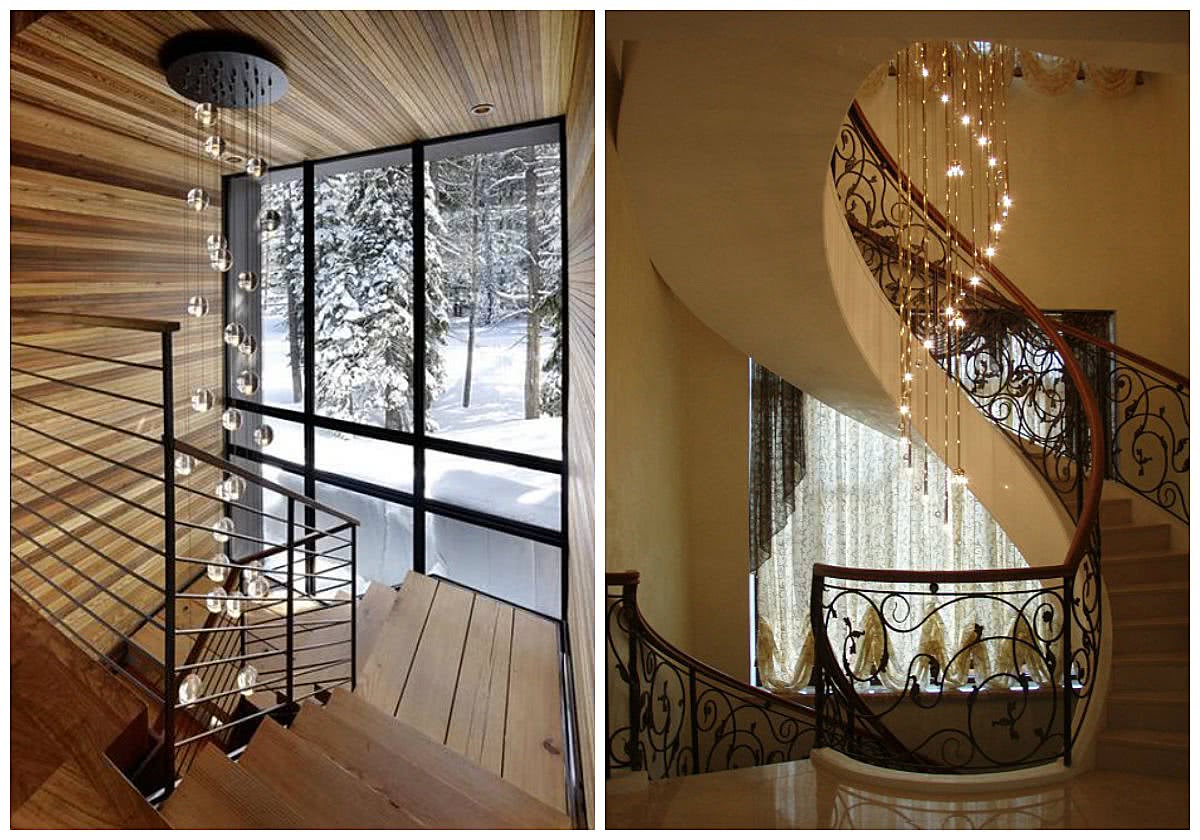

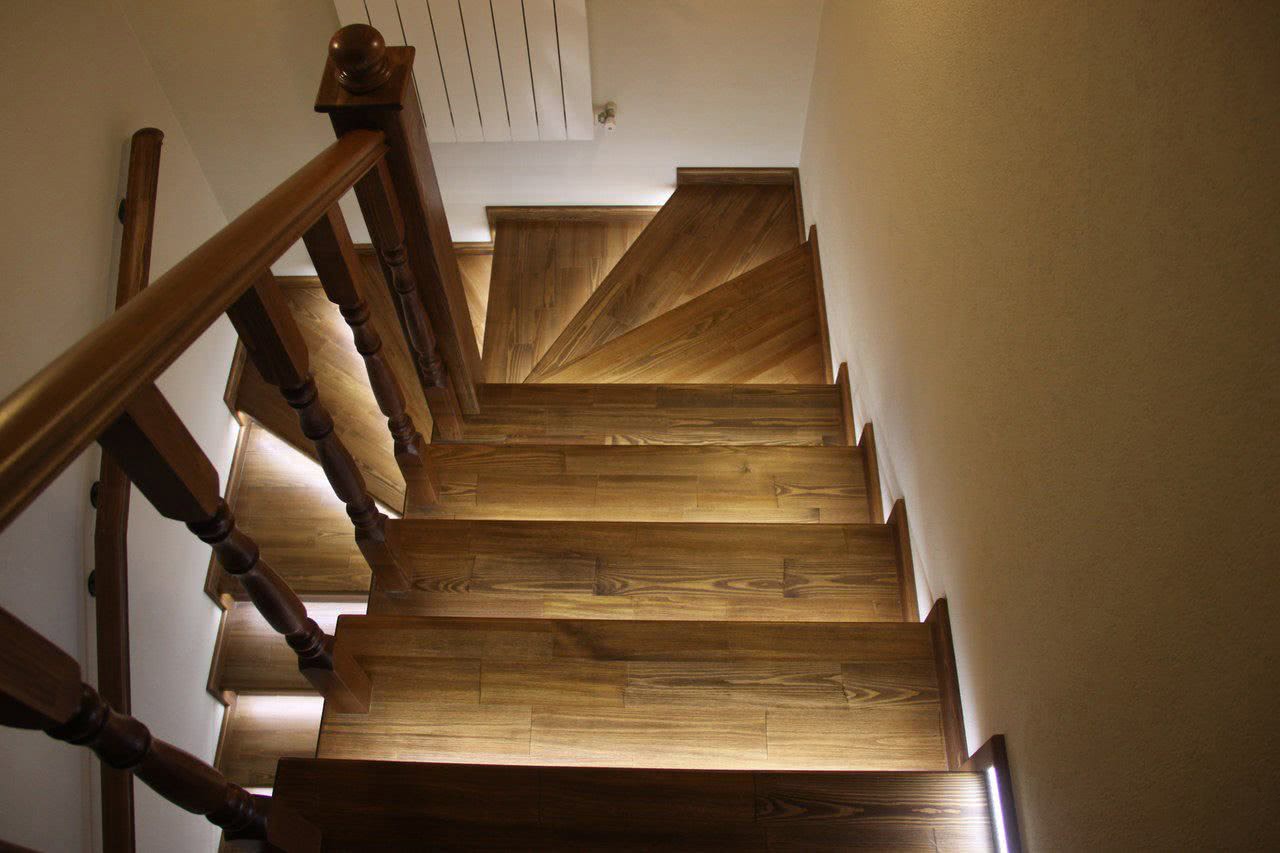

Для освещения изогнутой лестницы можно комбинировать классическую люстру с абажурами или, к примеру, оригинальную восточную, и декоративную подсветку ступеней или подступенкой.
Источник фото
Источник фото
Винтовые лестницы
Если в проекте предусмотрена спиральная лестница, металлическая или деревянная, стоит подобрать длинный потолочный светильник из подобного материала, с извилинами в стиле модерн.
Кроме этого, важно сделать качественную подсветку для ступеней винтовой конструкции.
Источник фото
Современные лаконичные лестницы из дерева, металла или пластика
В новых проектах интерьеров лестницы становятся все более упрощенными и практичными, без излишеств. Свет в этих случаях должен только создавать удобство и подчеркивать ощущение простора.
Беспроигрышное решение – сочетание бокового света и светодиодов возле ступеней.
Еще один удачный вариант – мягкая подсветка из-под перил.
Источник фото
Источник фото
Облегченные лестницы с прозрачными ступенями
Самые современные лестницы в новых домах иногда визуально выглядят «парящими». Каркас скрыт или заменен одним центральным косоуром, ступени – будто воздушные.
Для таких конструкций создается соответствующее освещение. В идеале свет должен быть хорошим и рассеянным, но при этом источник освещения – невидимым.
Потому непосредственно на ступени незаметно монтируется светодиодная лента, гибкие неон или светорассеивающий экран.
Кроме этого, на фоне такой лестницы будет привлекательно смотреть современный, ультратонкий «пролетный» светильник в стиле хай-тек.
Источник фото
Вооружитесь готовыми проверенными решениями от «Квартблога», чтобы создать свой, эксклюзивный и практичный проект подсветки лестницы.
Как работает автоматика?
Необходимые приборы для работы автоматической подсветки: контроллер, датчик движения, датчик светоопределения (если желаете), кабеля.
Есть датчики, которые могут реагировать на разные виды «раздражителей», например голос, хлопок, движения. Установить их можно в любом удобном месте, около первой и последней ступени. Датчики подключают к контроллеру – основе всей конструкции, ему они сообщают о необходимой команде, а контроллер передает эту информацию переключателю.
Также существуют таймеры, с помощью которых можно устанавливать нужное время включения. Если кто-то поздно возвращается домой, это будет очень кстати. Есть возможность настройки освещения, его интенсивности, плавности включения, яркости, поочередности включения каждой отдельной ступени.
Уместно подключить датчик освещенности для экономии энергии. С помощью него подсветка будет автоматически выключаться или не включаться вовсе в светлое время суток.
Умный механизм работает так:
- При приближении к ступени, или непосредственном контакте с ней, срабатывают датчики реагирования, подается команда контроллеру, и происходит освещение лестницы.
- Через определенное время свет гаснет.
- В светлое время и при прохождении мимо датчиков свет не будет загораться, если правильно произвести настройки.
- Заметьте, что при наличии в доме домашних животных, датчики будут реагировать и на них.
Это очень экономный вариант расхода энергии. Установить такого вида подсветку можно как в доме, так и на уличной лестнице. В последнем варианте стоит учесть, что там часто меняется температура, и влажность. Также важен материал лестницы. Все эти нюансы могут создать сложности при установке.
Для длинных и винтовых лестниц, уместно настроить поочередное освещение каждой ступени.
Работа датчиков, может осуществляться от беспроводных источников, питания. Это очень удобно, быстро, экономно и безопасно. Не понадобится монтаж стен, и можно будет избежать проблем двойного ремонта. В них уже предусмотрены все необходимые приборы, произведены настройки, есть инструкции, их установка не требует специальной подготовки.
Также можно сделать разводку от основной электрической сети. Этот вариант займет больше времени и сил, если хозяин сам решил заняться этим. Но придется потратить больше средств, если нанять электрика.
Преимущество автоматической подсветки в том, что она экономит время, поскольку нет необходимости искать в темноте выключатель. Экономия средств происходит, так как подсветка не работает постоянно и выключается самостоятельно, еще она способствует дополнительной безопасности для самых старших и младших членов семьи. И она весьма оригинально смотрится.
Встроенная подсветка лестницы, схема
Если вы, решив сделать свой дом уникальным, хотите устроить все это с помощью встроенной подсветки, то надо знать некоторые моменты.
Да, ее сложно изготовить самому, но можно. Особенно если придерживаться советов, приведенных в статье, и последовательности действий.
Прежде чем начать сверлить стены и класть провода, запланируйте систему подсветки, т.е. схему. Делайте это, исходя из нескольких моментов — что именно вы примените в качестве источника света и как будет регулироваться включение и выключение системы.
Перед вами — примерная схема подключения светодиодной подсветки для одномаршевой лестницы.
Техника безопасности
Техника безопасности относится не только к использованию качественной проводки и комплектующих, но и к сочетанию различных типов ламп и материала лестницы. В зависимости от декоративного стиля выбираются материалы – камень, дерево, пластик, стекло и их различные комбинации. Для встраиваемых светильников тип лампы подбирают исходя из степени горючести материала, который должен быть обработан противопожарными растворами. Металлические детали не должны соприкасаться с изоляцией проводки, которая теоретически может расплавиться, поэтому пучки проводов необходимо дополнительно изолировать гофрированной трубкой.
Разные варианты лестниц и подходящие схемы их освещения
Выбор типа светильника определяется не только пожеланиями владельца, но также конструкционными особенностями лестницы и материала, из которого она сделана. Рассмотрим основные их виды и какие типы подсветки рекомендуется на них устанавливать.
Винтовые
Лестницы винтовой конструкции могут быть изготовлены из любого материала. Однако их структурная особенность очень сложна для монтажа стандартных приборов освещения. Поэтому чаще всего здесь выбирают светодиодную подсветку. Ленты легко нарезаются на отрезки подходящей длины и монтируются на любую часть – ступеньки, перила или стену.
Деревянные
Древесина, с одной стороны, хорошо поддающийся обработке материал. В деревянной лестнице можно легко проделывать ниши для монтажа приборов с подсветкой любого типа. С другой стороны, светильники должны быть пожаробезопасными – либо они должны мало выделять тепла, либо оно должно эффективно от них отводиться. Оптимальный вариант – светодиодные ленты.
Металлические
Металлические лестницы не боятся избытка тепла, однако они легко проводят электрический ток. Поэтому схема проводки обязательно должна включать заземляющую жилу. Кроме того, материал достаточно труден для обработки. Поэтому вместо встраиваемой лучше использовать подсветку накладного типа.
Лестницы с прозрачными ступенями
Подсветка для стеклянных ступенек, как правило, основывается на светодиодных лентах. Грамотно установленная она способна создать эффект «парящей лестницы». Не исключено также использование точечных светильников. В этом случае прозрачный материал дает большое преимущество – фонари можно установить под, а не над поверхностью. Это будет способствовать лучшей их сохранности.
Точечная подсветка лестницы, схема с пояснением
Вас порадует это дизайнерское решение.
- Во-первых, с помощью небольших светильников вы получаете сильнейший направленный луч света, имеющий сектор освещения порядка 30 градусов. В итоге, вы получаете равномерное распределение света.
- Во-вторых, за счет разных типов (поворотные и неповоротные), форм (круглые, квадратные, ромбовидные и др.), источников освещения (галогенные лампы, люминесцентные и т.д.), герметичности и вездесущности (их встраивают в стены, в ступени и пр.) можно создать функциональное произведение искусства.
- В-третьих, они, долговечные и недорогие, потребляют немного электроэнергии.
И сам монтаж таких светильников в стену несложен, а поэтому специальная подготовка не нужна, достаточно простой схемы.
Сначала выберите, где лучше устроить этот вид подсветки:
- напротив ступени;
- через какой-то промежуток в стене;
- вмонтировав в подступенок по одной лампе в центре или по две по обе стороны.
Затем действуйте согласно схеме, помня о том, что выключатель, как правило, размещают внизу и вверху лестницы.
Полезное видео
https://youtube.com/watch?v=3q-CT5FKn6s
Несмотря на то, что подсвечивание лестницы является простым творческим процессом, он таки требует взвешенности. Ведь ваша жизнь и жизнь домашних станет комфортнее только в том случае, если вы обеспечите правильное освещение этой конструкции.
Какие выбрать лампы для подсветки ступеней
В большинстве случаев для освещения лестницы применяют галогеновые и неоновые лампы, а также светодиодные ленты. Помимо высокой светосилы при малых энергозатратах они имеют много характерных плюсов, а также и минусов. Рассмотрим, какие лампы лучше совмещаются с подсветкой лестничных ступеней и каковы их особенности и назначение.
Галогеновые
Галогеновая подсветка – одна из наиболее ярких. Однако главный ее недостаток – избыточное образование тепла. Монтировать такие светильники в деревянные лестницы – небезопасно. При ярком и равномерном освещении они весьма чувствительны к малейшим перепадам напряжения сети. Поэтому устанавливать их можно только через стабилизатор или выпрямитель и в пожаробезопасные конструкции из металла или камня.
Пошаговая инструкция по монтажу
Схема подключения светодиодной подсветки для одномаршевой лестницы Учитывая сложность системы, которую предстоит смонтировать на лестницу, рекомендуется набросать приблизительную схему расположения приборов. Это поможет правильно рассчитать количество расходных материалов и промежуточных устройств, а также установить предположительный объем работ.
Выбор схемы освещения
Выбор схемы освещения зависит от конструкции лестницы, ее месторасположения в доме, степени естественного освещения. При самостоятельном монтаже рекомендуется применять более простые способы управления светом, например, проходные выключатели. Более сложные системы с таймерами и датчиками требуют подключения дополнительных устройств и специальных настроек.
Расчет материалов
Термостойкая светодиодная лента, класс защиты IP67 Оптимальное количество света на лестнице рассчитывается, исходя из ее длины, ширины, мощности ламп. Если целью является экономия, необходимо выбирать долговечные маломощные системы, например, светодиодные ленты. Перед покупкой материалов необходимо посчитать общую длину, на которую будет монтироваться лента, и прибавить небольшой запас. В магазине светодиодные ленты продают на метраж или рулонами по 250 или 500 метров.
Нужно будет купить дополнительное оборудование для управления светом – микроконтроллер, драйвер светодиодов или что-то похожее по функционалу, сенсорные датчики, фототранзисторы для включения подсветки только в темное время суток. Для управления всеми устройствами нужен блок питания на 12 вольт.
Для внутристенного монтажа проводки понадобится замер общей длины. Для этого на этапе чернового ремонта электрики намечают линии, где будет проходить провод. Внутри стены проводка должна находиться в защитной гофре, чтобы естественная деформация конструкции не повредила провода.
Монтаж и подключение
Прокладка проводки под будущее освещение Первым делом необходимо собрать и протестировать модуль управления – это самая сложная часть работы. Если все работает, можно приступать к монтажу. Светодиодная лента соединяется с проводами и приклеивается под ступеньки или под перила (куда планируется). Поверхность перед этим обезжиривают ацетоном.
Для светильников придется делать квадратные отверстия в стене перфоратором и штробы для проводки, поэтому такую работу удобнее делать на стадии ремонта. После укладки проводов и подрозетников ламп отверстия в стенах замазывают цементом. По такой же схеме устанавливают датчики на верхней и нижней ступеньках.
Теперь нужно подключить провода к нужным разъемам контроллера на плате. Последний этап – присоединение блока питания к электрической сети.
Пошаговая инструкция по установке
- На первом этапе выполните разметку будущей установки подсветки. Выберите оптимальное место для крепления проводки и профилей, установки блока, осуществляющего управление освещенностью. Также выберете способ монтажа световых источников.
- На втором этапе создаются монтажные точки. Используя электрическую дрель, проделайте отверстия, через которые будут закрепляться детали планируемой подсветки.
- Третий шаг – установите профиль для электрической проводки и диодной ленты с заранее спаянными проводами, чтобы подключить питание.
- Четвертый этап – разрежьте светодиодную ленту на отрезки требуемой длины по нанесенным на ней меткам. С помощью двухстороннего скотча или липкой основы приклейте ленточные диоды к ступеням.
- Пятый этап – перед установкой электропроводки определитесь с типом управления подсветкой.
Как выбрать схему освещения?
Главная задача – определиться с размещением подсветки для ступеней:
- В стене.
- Снизу.
- По бокам.
- На каждой второй ступеньке.
- По центру или во всю ширину ступеньки.
Необходимо решить вопрос способа управления диодной лентой:
- Включение света с помощью кнопочного выключателя.
- Включение и выключение при помощи датчика перемещения.
- Использование проходного выключателя.
От выбора управления светом зависят ваши дальнейшие действия.
Разновидности схем реализации лестничного освещения:
- Самый простой вариант предусматривает использование выключателя. Под ступенчатыми свесами или на поверхностях по бокам клеится лента с диодами. Подсветку вы включаете при помощи кнопки, расположенной в удобном для вас месте. Свет будет гореть постоянно, пока вы его не выключите. Постоянный свет выглядит красиво, но при этом расходуется электричество.
- Для оптимизации работы простой схемы можно вмонтировать в нее реле времени, в этом случае свет загорается и выключается в определенное время. Это решение поможет снизить расход электроэнергии.
- Интеллектуальная автоматическая схема – основана на взаимодействии датчика с контроллером.
В автоматической схеме датчики монтируются напротив первой и последней ступеньки. Как только сенсоры замечают движение, подается сигнал на контроллер светодиодного источника, и включается свет для освещения пути человека, который поднимается или спускается.
https://youtube.com/watch?v=UXBuDrqeR5c

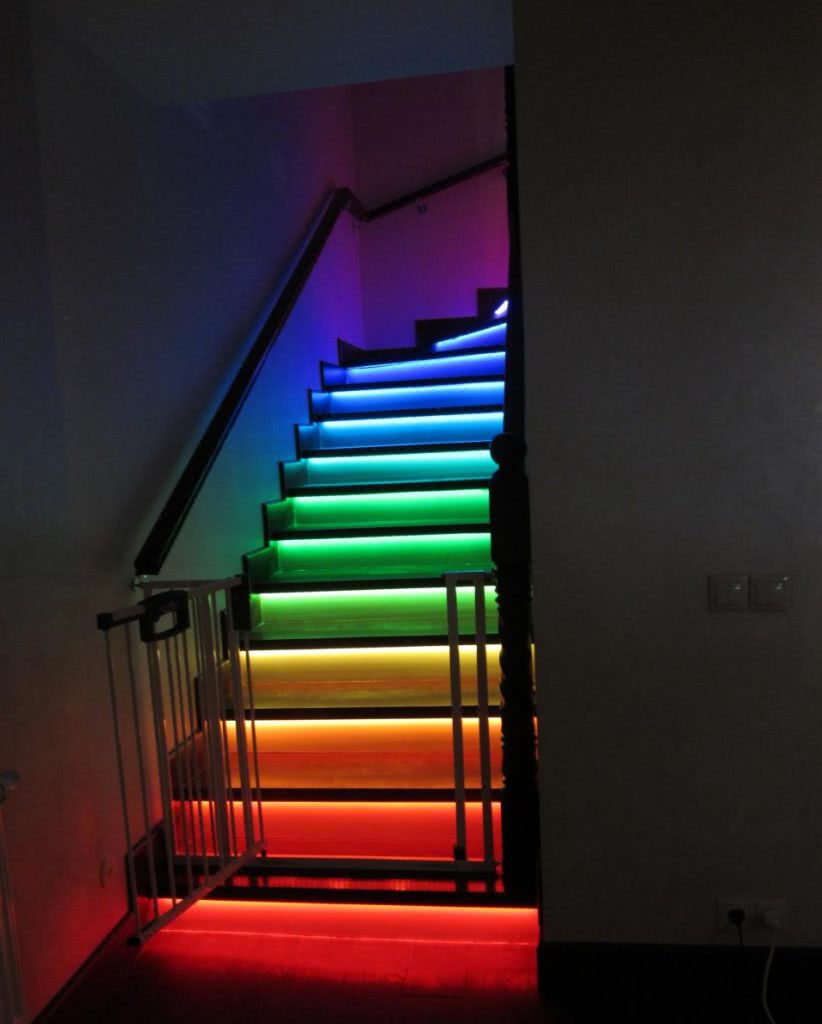

Любую выбранную схему можно адаптировать и усовершенствовать. Например, если вы поставите разноцветные диодные источники для лестницы, от этого общий вид подсветки преобразится. Еще одно интересное решение – поставить датчики на каждую ступеньку. В этом случае они будут загораться поочередно по мере вашего перемещения. Однако это решение требует немалых материальных затрат.
