Установка плинтуса с кабель каналом
Ранее мы уже рассказывали об установке напольных плинтусов. Особенности монтажа электротехнического плинтуса зависят от его устройства. Тот, который со встроенным желобом, монтируется как обычный — прижимается нижним краем плотно к полу. При монтаже моделей со съемной лицевой панелью надо знать одну хитрость.
Углы и края оформляются специальными доборными элементами
Со съемной крышкой
Отрезаются куски нужной длины при помощи обычной ножовки с полотном с мелким зубом. Хорошо режется полотном по металлу. Режут весь плинтус в сборе с надетой крышкой.
Перед началом монтажа снимается планка, прикрывающая кабель-канал. Шурупы или дюбеля закручиваются в выемку, которая и является кабель-каналом. Если стенка тонкая, под шляпку лучше уложить шайбу.
Для бетона и кирпича применяют дюбеля, в гипсокартон ставят особый крепеж, а в дерево саморезы
Для оформления углов есть специальные доборные элементы: наружные и внутренние углы, соединители для планок. В них отрезки плинтусов просто вставляются. Но беда такой системы в том, что эти «запчасти» выскакивают. Поэтому их рекомендуют садить на прозрачный силиконовый герметик. Система сначала собирается, затем в нее прокладываются провода.
И еще один момент по монтажу. Не всегда просто заводить кабели в уже собранную систему. Некоторые доборные элементы сделаны неудобно и затрудняют протяжку проводов. Поэтому имеет смысл укладывать их по мере установки. И еще, если собираетесь заправлять кабели не только в выемку, но и в пространство, образовавшееся снизу и сверху, их точно надо закладывать до того, как прикрепили плинтус к стене.
https://youtube.com/watch?v=AavzJ3NxLyE
Электротехнический плинтус со съемной лицевой частью
При монтаже электрического плинтуса второго типа с лицевой частью и «спинкой», которая крепится к стене, ситуация похожа. Но тут дело в том, что закрепить планку надо на одинаковом расстоянии от пола. Иначе надеть декоративную часть будет проблематично. Мягкий нижний край облегчает дело, но он всего один-два миллиметра. Так что установка должна быть действительно точной. Как же быть? Использовать «образцы».
- Отрезаем два небольших куска от лицевой части — сантиметров по 7 длиной. И используем их для выставления планки на нужном уровне.
- От той точки, где планируем установить крепеж, отступаем несколько сантиметров и ставим кусок декоративной планки — с одной и с другой стороны. Этот участок выставлен именно на такую высоту, которая нужна.
Второй тип электротехнических плинтусов — со съемной лицевой панелью
Крепеж ставим в промежуток между двумя «образцами». Передвигаемся дальше и так пока не установим все отрезки.
Такой способ позволит прикрутить планку на одном уровне относительно напольного покрытия, даже если оно не слишком ровное. Так что при установке декоративной планки проблем не возникает.
Как ввести и вывести кабель из плинтусного кабель-канала
При укладке кабелей в электротехнический плинтус надо вводить кабели и выводить их. Большая часть пластиковых имеет мягкий край. Он больше похож на резину, чем на пластик. В таком случае провести провода не составит труда. За счет эластичности кромка просто отодвинется.
Как ввести и вывести кабель в плинтус
Если же края жесткие, попробуйте слегка разогреть и отогнуть. Как вариант — сделать небольшие надрезы. Но это смотрится хуже всего, так как сделать все идеально сложно. Проще уж нагреть и отогнуть. Но греть не на открытом огне — это раз. И потренируйтесь, для начала, на ненужном отрезке — это два.
Розетки на плинтусе
Некоторые фирмы разрабатывают розетки, которые можно устанавливать между двумя кусками планки в любом месте. Вырезать ничего не нужно. Все разработано так, что модуль фиксируется на планке (до щелчка), а недостающая часть закрывается декоративной планкой того же типа. Обычно это дорогие системы, которые сделаны в Европе и там же сертифицированы.
Специальные розетки можно монтировать прямо на плинтус
Сегодня для создания электропроводки применяется несколько способов. Она может проходить по специальным шахтам в толще стены. Для этого приходится штробить стены, что значительно усложняет ремонтные работы. Множество владельцев недвижимости монтируют электрические кабели открытым способом. В этом случае провода идут по поверхности основания.
Одним из вариантов установки открытой проводки является прокладка кабеля в плинтусе. Этот способ позволяет не нарушить гармоничного вида интерьера. При этом возможно подвести ко всем потребителям не только электрический, но и другие виды коммуникаций (интернет, телевидение).
Конструктивные особенности напольных плинтусов с элементами под электропроводку
Плинтуса с кабель-каналами, в зависимости от предназначения и фирмы-производителя, могут быть разных видов, форм и размеров, но при этом имеют сходное устройство. Основной элемент – это планка монтажная, благодаря которой декоративный элемент прочно закрепляется на стене.
Крепление плинтуса с кабель-каналом
Монтажная планка снаружи имеет специальную полочку или канавку, в чью полость укладываются провода, которые необходимо спрятать. У некоторых видов изделий канавка может располагаться как бы за самим плинтусом. Полости для кабелей могут иметь различные параметры, которые часто зависят от производителя и размера декоративного элемента. Этим определяется и количество проводов, которые можно уложить внутрь плинтуса.
Пластиковый плинтус с кабель-каналом
Фиксацию проводов внутри плинтуса обеспечивает тонкая декоративная планка, которая после укладки проводки защелкивается над ними. В дополнительном крепеже элемент не нуждается. Интересно, что планка также может иметь разные габариты.
Особенности установки плинтуса с кабель-каналом
Также плинтуса могут быть как одноканальные, так и имеющие несколько каналов сразу. В одноканальный, в зависимости от его габаритов, могут быть разом уложены до 5 проводов. У многоканальных плинтусов имеется отсек с декоративной планкой, а также место для кабелей за самим плинтусом.
Плинтус крепится с помощью клипс
Но для правильного монтажа электротехнического плинтуса могут понадобиться и другие элементы – специальные комплектующие:
- уголки наружные и внутренние для соединения отдельных планок плинтуса в углах комнаты;
- соединители для плинтусных планок, необходимые при монтаже двух отрезков плинтуса вдоль длинной стены;
- заглушки;
- монтажные боксы для разводки проводов.
Электротехнические плинтуса, как и обычные, легко подобрать под цветовую гамму интерьера и его стиль. Они могут быть выполнены под цвет дерева, камня, иметь белый, серый или любой другой цвет. Отдельные категории изделий легко покрасить специальной акриловой краской.
Подрозетник на плинтус
Как укладывать электротехнический плинтус
Перед началом работ следует рассчитать необходимую длину проводов. Их лучше приобретать с запасом в 10-20 %. Затем подбирается тип и длина самого плинтуса
При этом стоит уделить внимание тому, сколько и каких по сечению проводников будет в него уложено
Одновременно важно учесть цвет, дизайн
Подготовка рабочего места
Перед установкой нового электротехнического плинтуса необходимо разобрать старый. Для этого подходят грубые инструменты, такие как монтировка или мощная отвертка. Рабочее место очищается от остатков мусора, пыли и грязи. При необходимости замазываются шпаклевкой дефекты в углу между полом и стеной.
Демонтаж старого плинтуса
Монтаж кабельного канала
Плинтус с каналом под проводку легко может установить даже человек без опыта. Следует учесть несколько важных моментов:
- Для определения необходимой длины нужно вычислить периметр комнаты. От полученного значения нужно отнять ширину дверного проема, ведь в нем уголковый лоток прокладываться не будет.
- Крепление лучше выполнять на дюбель гвозди или саморезы, так как клей слишком требователен к материалам, которые он скрепляет.
- Уголки и различные переходники. Если забыть установить хоть один, то конструкцию придется разбирать и монтировать заново.
https://youtube.com/watch?v=g_ZCJIPj60s
Установка съемной крышки
Крышка устанавливается на защелки. Такой способ удобен и не требует сторонних инструментов. Об удачном закрытии крышки можно судить по характерному щелчку
Важно следить, чтобы не оставалось зазоров. Поэтому после защелкивания крышки правильность ее положения проверяется визуально или на ощупь
Пластиковый плинтус с защелкивающейся крышкой
Плинтус с отдельной лицевой частью
К данному виду относятся изделия из МДФ. Крепежная планка устанавливается строго параллельно полу. За точностью измерений лучше следить с помощью уровня. А можно прибегнуть к лайфхаку. Отрезать от лицевой части два небольших фрагмента и использовать их как шаблоны (образцы, эталоны) при установке крепежной планки.
Как завести и вывести проводку
Для вывода кабеля из плинтуса можно воспользоваться одним из трех способов:
- Аккуратно прорезать паз в необходимом месте. Способ требует навыка и опасен для исполнения, ведь лезвие ножа может легко соскочить по пальцам.
- Просверлить отверстие. Получится аккуратно. Но реализуемо, только если под рукой окажется тонкое сверло нужного диаметра.
- В месте отвода провода немного нагреть пластик зажигалкой и аккуратно продавить канавку под провод. К такому способу стоит прибегать только со знанием дела и некоторым опытом. Однако конечный результат получается наиболее эстетичным.
Протяжка кабеля в плинтусе
Монтаж розеток
Дорогие производители нередко выпускают розетки, подходящие по габаритам именно под их электротехнические плинтуса. В таком случае установка наиболее простая. Не нужно ничего резать и подгонять по форме. В продаже имеются и розетки универсального типа. Для них уже придется срезать часть плинтуса и проводить более сложные работы. По деньгам второй вариант обойдется дешевле.
Коробка для розетки на плинтус
Подготовка к монтажу
После выбора типа и модели потолочного плинтуса выполняется ряд подготовительных работ:
- Составляется схема прокладки и распределения проводов по комнате для подключения электротехнических устройств: приборов освещения, телевизора, музыкального центра, видеокамер, пожарной или охранной сигнализации и т. д.
- Делается расчет необходимых материалов: замеряется периметр помещения и длина отводов. Все суммируется и полученная цифра увеличивается на 5-10% (с учетом отходов при подгонке).
- Определяется количество внутренних и внешних углов, соединительных элементов, угловых кронштейнов, отводов, заглушек (отдельно левых и правых), коробок, розеток, выключателей и других фасонных изделий, которые понадобятся для монтажа плинтусов и проводки.
- Рассчитывается количество крепежных материалов: саморезов и дюбелей 6х40 мм (через каждые 40-50 см плюс 20% на неровные поверхности), клея, плинтусных планок, электротехнических клипсов, если предусмотрено крепление проводов на стене или потолке.
- Подготавливаются инструменты:
- рулетка;
- карандаш;
- линейка;
- уровень;
- стусло;
- перфоратор;
- шуруповерт или отвертка;
- молоток;
- ножовка;
- острый нож.
Размеры изделий
Напольный плинтус с кабель-каналом имеет несколько стандартных размеров:
- Деревянные детали шириной до 80 мм. Именно высокие элементы зачастую имеют необходимое пространство для проводов. Длина плинтуса варьируется от 200 до 300 см.
- Размеры алюминиевых изделий сходны с предыдущим видом.
- МДФ и напольный пластиковый плинтус имеют ширину от 40 до 120 мм и стандартную длину, равную 250 см.
Многое зависит от производителя. Конечно, необходимо учитывать и наличие конкретной продукции в строительных магазинах.
Внешний вид и размеры плинтуса далеко не всегда соответствуют емкости кабель-каналов
Монтаж

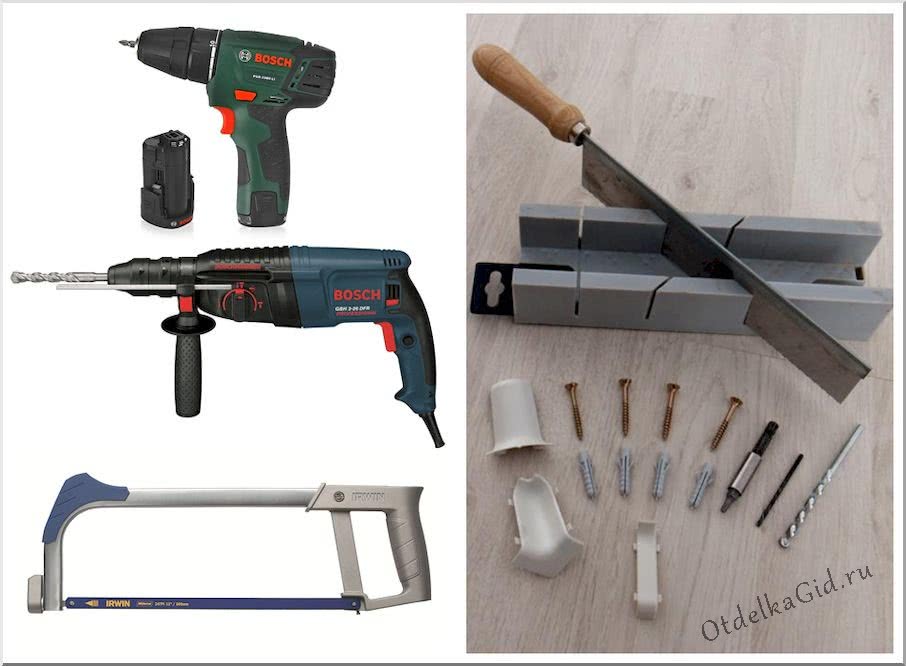

Все начинается с предварительной подготовки. Для работы понадобятся инструменты, которые имеются практически у каждого домашнего мастера:
- шуруповерт и ударная дрель (следует предусмотреть наличие нужных насадок для закручивания и сверления);
- ножовка по металлу;
- дополнительные накладки для сокрытия углов и стыков (такие детали имеются у ПВХ-варианта).
Помимо приемлемой цены и емких каналов, изделия из ПВХ не требуют дорогого инструмента для монтажа
Большое значение имеет правильный расчет количества материала. Для этого необходимо замерить общую площадь и вычесть места, где установка деталей не предполагается. Зная длину планок, можно легко подсчитать нужное количество.
Непосредственно перед фиксацией потребуется выполнить предварительную разметку. Для этого детали прикладывают к поверхности. Часто случается, что даже отделанные стены имеют существенные неровности. Естественно, исправить эти недостатки уже невозможно, но выход есть. Стандартный шаг фиксации на шурупы составляет от 30 до 45 см. Элементы прикладываются к стене, все щели помечаются, и именно в этих местах необходимо установить дополнительные саморезы.
При плавных искривлениях стен стандартный шаг фиксации может быть сокращен до 100 мм
Далее можно устанавливать плинтуса. Технология следующая:
С панели снимают заглушку, закрывающую кабель-канал.
На внутренней части делаются пометки для рассверловки отверстий
Для этого используют шило, которое оставляет углубление, не позволяющее сверлу соскальзывать.
Сверлить необходимо осторожно, чтобы не повредить детали.
Полученные отверстия переносят на стены: их отмечают простым карандашом или гвоздем.
По меткам сверяются места для установки дюбелей.
На краях деталей фиксируются уголки и соединительные элементы.
Конструкция размещается на нужном участке.
Через имеющиеся отверстия вкручиваются саморезы. Предварительно, если требуется, вытягиваются кабеля.
При наличии инструмента установка пластикового плинтуса доступна любому домашнему мастеру
После того как все фрагменты установлены, начинается прокладка проводов. Для этого их целесообразно скрутить при помощи изоленты. Такой пучок укладывают в начале отрезка и прижимают заглушкой. То есть вся операция осуществляется последовательно. В необходимых местах делается подрезка пластика для выхода.
Таким образом, плинтусы с кабель-каналом станут отличным вариантом для многих ситуаций и позволят избавиться от мешающих проводов.

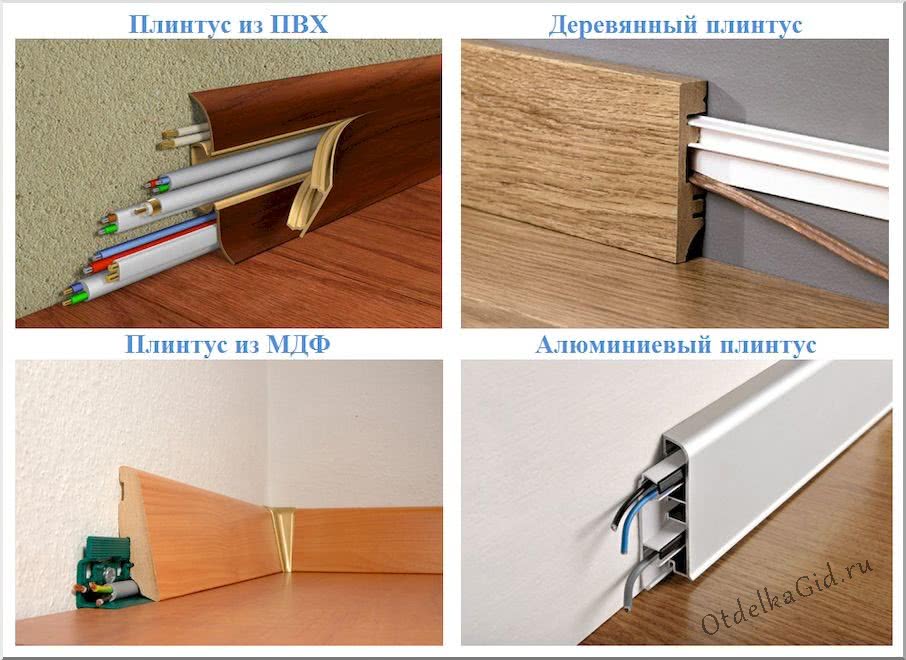

Разновидности материала
Существует несколько основных разновидностей этого изделия, каждый из которых имеет свои особенности:
- Плинтус ПВХ с кабель-каналом по праву считается самым популярным из всех, благодаря множеству преимуществ и ценовой доступности.
- Деревянные напольные элементы. Этот вариант не столь распространен, ведь его стоимость довольно высока.
- МДФ-изделия не так востребованы, как пластиковый плинтус, но имеют ряд положительных параметров. Например, они отлично гармонируют с ламинатом и массивом.
- Алюминиевые детали для обрамления стыка между полом и потолком подходят не каждому интерьеру, но перспективы у такого материала огромные.
Практически все виды напольных плинтусов имеют модели, оборудованные кабель-каналами, но самыми емкими заслужено считаются изделия из ПВХ
Таким образом, существует возможность выбора наиболее подходящего решения.

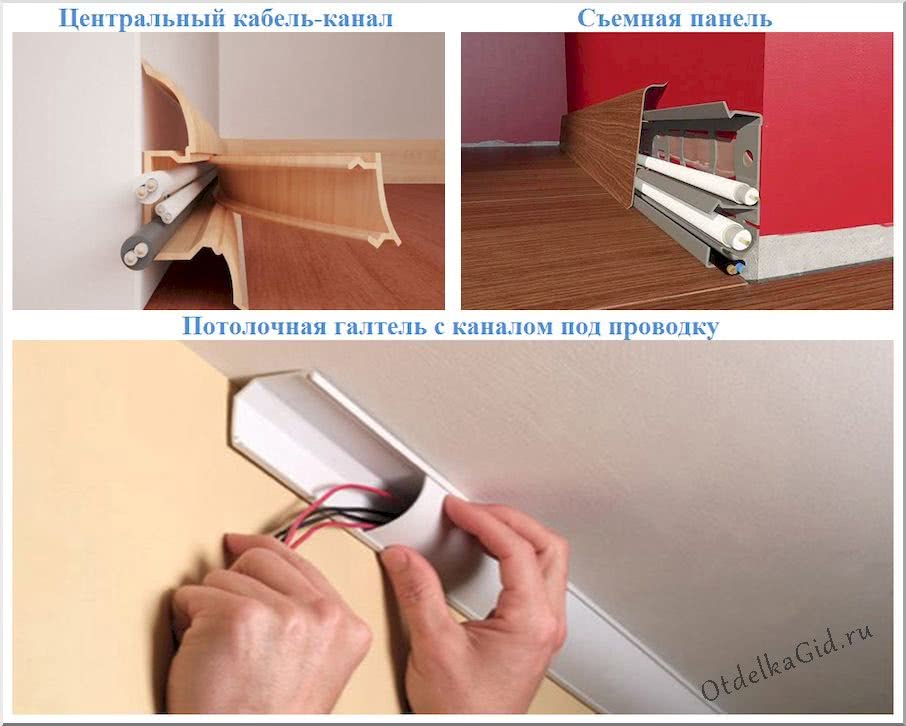

В зависимости от местоположения кабель-канала выделяют две группы плинтусов:
- Расположение канала по центру. Это самый часто встречающийся тип. Он позволяет размещать в пустом пространстве небольшое количество проводов, при этом нет необходимости снимать всю панель, достаточно отделить заглушку.
- Канал располагается за съемной панелью. Подходит для укладки довольно толстых кабелей. Недостаток в том, что приходится рассоединять всю конструкцию.
По сравнению с напольными плинтусами, потолочные галтели с кабель-каналом менее емкие и более проблемные в монтаже и ремонте
Преимущества вариантов из ПВХ
Несомненно, изделия из ПВХ имеют больше всего преимуществ по сравнению с другими разновидностями:
- Пластиковый плинтус в большинстве случаев имеет расположенный по центру канал, что дает возможность скрыть проводку даже новичку без особых для этого навыков. Монтаж также не потребует опыта.
- Многие изделия обладают гибкостью и прорезиненными накладками на краях, что позволяет полностью скрывать небольшие неровности и дефекты.
- Богатый декоративный выбор, который значительно превосходит алюминиевый или деревянный вариант.
- Неприхотливость в эксплуатации: не впитывает грязь и легко моется.
- Существуют размеры для разных ситуаций.
- Низкая цена. Несомненно, именно это преимущество делает такой плинтус для пола доступным для большинства покупателей.
Пластиковая напольная окантовка под проводку имеет только один относительный минус – при монтаже необходимо уделять особое внимание защите от влаги
Электротехнический плинтус – решение проблемы укладки кабелей в квартире
Проблема маскировки проводов остается актуальной не только для новостроек, но и для старых домов. Во время капитального ремонта вторичного жилья часто возникает необходимость заменить устаревшую износившуюся проводку, которая не выдерживает нагрузку, ведь с каждым годом все больше в квартире появляется различных технических устройств.
Провода в помещении обязательно нужно скрывать
Нередко в помещении провода располагают вдоль стен, что выглядит крайне не эстетично. К тому же такие провода могут стать источником угрозы, ведь их легко повредить. А дети и домашние любимцы не осознают опасности, которую несет проводка, из-за чего могут стать жертвами несчастных случаев. К счастью, сейчас существует несколько основных способов, которые позволяют изолировать провода, убрать их с глаз и обезопасить окружающих от контакта с ними.
Таблица. Способы маскировки электропроводов.
кабель канал пвх
Электротехнический плинтус – решение проблемы укладки кабелей в квартире
Проблема маскировки проводов остается актуальной не только для новостроек, но и для старых домов. Во время капитального ремонта вторичного жилья часто возникает необходимость заменить устаревшую износившуюся проводку, которая не выдерживает нагрузку, ведь с каждым годом все больше в квартире появляется различных технических устройств.
Провода в помещении обязательно нужно скрывать
Нередко в помещении провода располагают вдоль стен, что выглядит крайне не эстетично. К тому же такие провода могут стать источником угрозы, ведь их легко повредить. А дети и домашние любимцы не осознают опасности, которую несет проводка, из-за чего могут стать жертвами несчастных случаев. К счастью, сейчас существует несколько основных способов, которые позволяют изолировать провода, убрать их с глаз и обезопасить окружающих от контакта с ними.
Таблица. Способы маскировки электропроводов.
Предварительные мероприятия перед монтажом
Перед тем как приступить к монтажу электропроводки внутри плинтусов, придется провести ряд подготовительных мероприятий. Пренебрегать ими не стоит, ведь за их счет удастся обеспечить максимально быструю и правильную установку, учитывая при этом и декоративные аспекты.
Для начала стоит определиться с цветом и размерами плинтусов. В этом Вам поможет наша статья. Здесь все будет зависеть от пожеланий владельца квартиры, а также от интерьера комнат и их габаритов. Так, в помещении с высокими потолками не стоит монтировать узкие плинтуса. В комнатах темных не применяются кардинально светлые или темные отделочные планки, если они не сочетаются с другими интерьерными элементами.
Еще до начала монтажа плинтусов и прокладки проводов следует определиться, где будут располагаться различные электротехнические устройства. Это позволит выбрать правильное расположение розеток и проложить кабели максимально скрытно
Лучше всего сразу же составить схему, где и как будут прокладываться провода.
Важно провести подсчеты количества плинтуса – оно будет зависеть от периметра комнаты. Не стоит забывать учитывать и количество возможных отходов, которые образуются во время резки материала
Это около 5-10%.
На этапе проектировки просчитывается также и размер кабель-канала. Здесь выбор будет зависеть от того, сколько проводов будут в него укладываться.
Порядок выполнения работ при установке плинтуса
На подготовительном этапе важно не забыть посчитать и приобрести и комплектующие в необходимом количестве. Они не только облегчат процесс монтажа, но и сделают всю конструкцию красивой и аккуратной
При этом комплектующие должны подходить по цвету и размерам к самому плинтусу.
Комплектующие для пластикового плинтуса
Пожаробезопасность
Большая часть электротехнических кабелей сделана из пластика, поэтому возникают вопросы по пожаробезопасности. Если не брать в расчет совсем дешевые варианты с рынка, все остальные делают из пластмассы, которая горение не поддерживает и не распространяет. Более серьезные производители еще и «малодымный» материал используют. Такой электротехнический плинтус с точки зрения пожарной безопасности — приемлемый вариант.
Электробезопасность гарантирована при соблюдении условий эксплуатации кабелей
Ну, а чтобы быть уверенным в пожарной безопасности, берите еще и кабели с запасом по сечению и в негорючих оболочках. И именно кабели, а не провода, если речь идет о проводке. Разница есть и не только в цене.
Все гениальное – просто
Идеи совмещать несколько функций в одном предмете всегда пользовались огромной популярностью, поэтому неудивительно, что плинтус напольный с кабель-каналом так востребован при отделке помещений. С его помощью можно красиво и аккуратно заделать щель между сопряженными поверхностями, и спрятать провода, коих сейчас не счесть: телефон, интернет, ТВ, подсветка, электропроводка и пр.
По конструктивным особенностям плинтус с кабель-каналом можно разделить на два вида: профиль с пазом посередине, который закрывается декоративной вставкой, и профиль, состоящий из основания, полностью закрывающегося декоративным элементом.
Первая модель более распространена, но может вместить в себя всего 5-6 проводов в кабель-канале, но форма плинтуса выполнена таким образом, что можно спрятать еще столько же до монтажа хлыста по месту. Второй вид плинтусов позволяет уложить в кабель-канал 10 и более проводов разного назначения.
Стандартный хлыст с кабель-каналом позволяет уложить 5-6 проводов
Материалы
Пластиковый плинтус с кабель каналом – самый востребованный и недорогой профиль, завоевавший свои лидирующие позиции среди аналогов из других материалов, благодаря очень доступной цене, практичности, стойкости к механическим воздействием и микроорганизмам. Его можно назвать универсальным, так как профиль представлен в разных размерах по ширине и высоте, по расцветке и фактуре декоративного покрытия плинтус пвх с кабель-каналом можно подобрать в любой интерьер.
Огромный спрос на такие модели профиля с кабель-каналом подтолкнул к модернизации технологий производства деревообрабатывающие предприятия. На волне конкуренции появился плинтус деревянный с кабель-каналом, а так же шпонированные и МДФ ламинированные профили с пазами под проводку. Теперь установка плинтусов для паркета, ламината и прочих половых покрытий из натурального дерева стала значительно легче.
Практика показала, что кабельный плинтус – это удобное приспособление для укладки проводов. Но кроме этой практической функции кабель-канала, огромную роль играет и эстетическая составляющая: верхняя декоративная планка скрывает крепление профиля к поверхности, лицевая часть остается целой, ее не требуется замазывать и подкрашивать, не торчат шляпки гвоздей или саморезов.
Электропроводка в плинтусе, на фото способ, как спрятать много проводов
Чтобы удовлетворить спрос самых требовательных к интерьеру покупателей, рынок предлагает и алюминиевый плинтус с кабель-каналом. Как правило, он состоит из основы с пазом, а на нее фиксируется декоративная металлическая планка. Такой профиль с кабель-каналом востребован в помещениях со специфичным микроклиматом и со сложными условиями эксплуатации, например, в общественных местах, с огромной проходимостью.
Надо отметить, что цена на плинтусы с кабель-каналом из этих материалов несколько выше пластиковых аналогов, но зато появилась возможность отделывать периметр пола из разных материалов, и при этом не мучится выбором плинтуса из того, что есть, как в былые времена.
Некоторые профили не имеют кабель-канала, но их задняя часть смоделирована таким образом, что можно спрятать провода, на фото показано, как проложить кабель в плинтусе, не имеющем специального паза
Последовательность монтажных работ
- Если стоит старый деревянный плинтус, аккуратно демонтируй те его, чтобы не повредить ровную поверхность стен и полов.
- Удалите оставшиеся гвозди или шурупы в стенах и напольном покрытии, при необходимости отшукатурьте стены, добившись ровного покрытия у основания пола. Характерная ошибка начинающих монтажников, момент очень важен, на неровной поверхности могут быть крупные щели между плинтусом и стеной.
- Разберите короб панели плинтуса, возьмите каркас установочной планки, первые этапы по установке и прокладки кабеля осуществляются на ней.
- Укладки кабеля на угловых соединениях
Монтаж начинается от внешнего угла по всему периметру комнаты, поэтому закрепите на торец планки соответствующий угловой соединительный элемент. Приложите конструкцию в угол между стеной и полом так чтобы каналы, куда укладывается кабель, были снаружи, развернуты к вам.
- Через имеющиеся в планке отверстия для крепления, маркером на стене сделайте отметки. В некоторых моделях пластиковая планка этих отверстий не имеет, просверлите их сами.
- В намеченных на стене точках победитовым сверлом Ø – 6 мм с помощью перфоратора сверлятся отверстия, которые устанавливаются пластиковые дюбеля.
- Устанавливаем основание и совмещаем отверстия на стене с отверстиями на планке, вкручиваем саморезы. Все, данный отрезок надежно зафиксирован на стену.
- После монтажа установочной планки по всему периметру с учетом элементов угловых соединителей и универсальных коробок для элементов электропроводки можно приступать к прокладке проводов и кабелей. статью: → «Монтаж электропроводки в квартире».
- В местах, где запланированы отводы к розеткам, для скрытой проводки делаются отверстия в установочной планке. Для участков с кабельканалами отверстия прорезают в декоративной крышке плинтуса.
Вариант установки розетки над плинтусом
- В зависимости от конструктивных особенностей планки кабеля укладываются в один кабельканал или на отдельные полки. При необходимости компактной укладки можно применять пластиковый жгут, который плотно стягивает провода в единый пучок.
- Укладывая проводку, особенно когда стягиваете ее жгутом не забывайте делать отводы в запланированных местах. Оставляйте петли для разделки проводов и подключения в универсальных коробах, которые встроены в структуру плинтуса. Это одна из характерных ошибок, которая имеет тяжелые последствия, проводку придется разбирать и перекладывать заново. Наращивать, делать лишние соединения в новой проводке не желательно.
Универсальный короб с розеткой
После окончания укладки декоративные панели можно закрепить на свои места, получится идеально ровный плинтус, под которым скрыты все коммуникации.
Последовательность монтажных работ
Для монтажа плинтуса с кабель-каналом и укладки в него электропроводки понадобятся и различные инструменты. Это перфоратор, молоток, отвертка или шуруповерт, рулетка, уровень, карандаш, инструмент для резки плинтуса.
Шаг 1. Вначале нужно нарезать плинтуса на отрезки необходимой длины. Например, измеряется при помощи рулетки длина одного участка стены, а затем эта же длина откладывается на плинтусной планке.
Измеряется длина участка стены
Размеры переносятся на плинтус
Шаг 2. Производится нарезка плинтуса на необходимые отрезки.
Плинтус нарезан
Шаг 3. Вынимается декоративная планка из отрезков плинтуса.
Вынимается декоративная планка
Декоративная планка извлечена
Шаг 4. Плинтус прикладывается на свое место у стены, в нем просверливаются отверстия внутри канавки для проводов.
Сверление отверстий в плинтусе
Шаг 5. На края плинтусных планок надеваются декоративные внутренние уголки. Отверстия просверливаются с их (уголков) учетом.
Надевается декоративный внутренний уголок
Процесс сверления отверстий
Отверстия готовы, элементы соединены внутренним уголком
Шаг 6. Во время формирования отверстий на плинтусе на стене остались метки для сверления под дюбеля. Отверстия в стенах делаются при помощи перфоратора.
Сверлятся отверстия в стене
Шаг 7. В подготовленные отверстия в стене вставляются пластиковые дюбеля.
Вставляется пластиковый дюбель
Шаг 8. Плинтус устанавливается на свое место и саморезами прикручивается к стене.
Плинтус прикручивается к стене
Еще одно фото процесса
Шаг 9. Производится укладка кабеля в канал.
Кабель укладывается в канал
Шаг 10. Затем кабель-канал закрывается декоративной планкой.
Канал закрывается декоративной планкой
Шаг 11. Кабель в области наружных углов протягивается через внешние уголки. Уголок устанавливается на предназначенное ему место.
Наружный уголок
Установка уголка
Шаг 12. Устанавливаются оставшиеся декоративные планки.
Укладка декоративных планок
Еще одно фото процесса
Шаг 13. Устанавливаются заглушки, предназначенные для краев плинтуса.
Установка заглушек
Шаг 14. При необходимости устанавливается подрозетник. Для этого там, где он должен быть, в стене делаются отверстия для дюбелей. Затем вставляются дюбеля и на саморезы прикручивается этот элемент.
Сверлятся отверстия для дюбелей
Фото процесса установки
Установка подрозетника
Видео – Монтаж плинтуса с кабель-каналом
https://youtube.com/watch?v=WLQi-mAseT0
Электропроводка внутри плинтуса – отличая идея и в том случае, если вышла из строя основная проводка внутри стен. При этом нет надобности штробить их и менять провода, гораздо проще воспользоваться именно этими декоративными элементами. Электротехнический плинтус позволит снизить трудозатраты и даже сбережет кошелек от необоснованных трат за ремонт, который и вовсе не понадобится, если решить прокладывать проводку внутри плинтусов.
Проводка в плинтусе: плюсы и минусы
Плюсы такого решения очевидны для тех, кто хочет модернизировать проводку, но до капитального ремонта дело еще не дошло. По правилам укладывать электрокабели можно:
- Открытым способом. Это ретро-проводка и кабель-каналы.
- Закрытым способом: либо в слой штукатурки, либо в штробы (в многоэтажках блочного типа штробить нельзя), но с обязательной установкой распаечных коробок, в которые выводят все соединения проводов.
Как понимаете, без ремонта можно только сделать открытую проводку либо уложить провода в кабель-каналах. Ретро-проводка требует соответствующей обстановки, а обычные кабель-каналы выглядят совсем на любителя. Поэтому, наверное, наиболее популярный выход — сделать проводку в плинтусах. Плинтуса нужны специальные, со сформованным продольным пазом под укладку кабелей.
Электропроводка под плинтусом
Итак, плюс укладки кабелей в плинтуса — не требует капитального ремонта, быстро монтируется. Всегда есть возможность заменить кабель или перепроложить его. Но есть и минусы. Первый — охлаждение кабелей, уложенных в слой штукатурки лучше, чем у тех, которые лежат пучком да и еще в закрытом невентилируемом пространстве. Поэтому не перегружайте проводку, не включайте в нее больше приборов, чем ее предельная нагрузка.
Еще один недостаток — кабель-каналы в плинтусе небольшие и разводку по большой квартире в них не сделаешь. Банально не хватит места. Там удастся уложить три-пять проводов, в зависимости от диаметра. А еще надо провода от интернета, кабельного телевидения и т.д. туда упаковать. И очень желательно, чтобы между ними (проводкой и малоточными проводами) была перегородка. Иначе и интернет будет «тормозить» и телевидение «снежить» и искажаться. Так что если всерьез собираетесь тянуть проводку в плинтусах, то плинтус должен быть высоким, с двумя-тремя отделениями, разделенными перегородками.
Плинтуса для укладки проводов могут быть не только из ПВХ
Еще вопрос: как сделать розетки/выключатели. Есть системы электротехнических плинтусов, в которых розетки монтируются прямо над плинтусом. Но не для всех это подходит. Слишком низко для людей в возрасте. Так что придется все-таки либо штробить, либо укладывать кабеля в открытую или в небольшом кабель-канале. По современным стандартам, розетки делают на высоте 60-80 см. Так что участки небольшие, но кабели/кабель-каналы все равно будут.
Электропроводка в плинтусах – минусы и плюсы
Конечно, прокладка проводов внутри плинтусов имеет свои достоинства и недостатки; так, к достоинствам можно отнести:
- возможность проложить электрические провода без разрушения стен и повреждения их отделки;
- возможность скрыть от посторонних глаз кабели связи (Интернет и телефон, а также ТВ-антенну);
- при необходимости плинтуса легко вскрыть и получить доступ к проводам для их замены или ремонта;
- большой выбор расцветки, форм, что позволяет выбрать именно тот вид плинтуса, что будет смотреться идеально в конкретном интерьере;
- можно выбрать плинтус с одним или несколькими кабель-каналами;
- простота монтажа – никаких особых навыков иметь не нужно;
- простота в уходе.
Крепление плинтуса с кабель-каналом
Недостатки плинтусов с кабель-каналами связаны, как правило, с некоторыми особенностями конкретных моделей:
- плинтус с гибкими краями со временем теряет эластичность, из-за чего между напольным покрытием и самим декоративным элементом могут появиться щели;
- вскрытие отдельных типов плинтуса осуществить довольно сложно без риска повредить крепления;
- плинтуса из дешевого ПВХ склонны к выцветанию, очень хрупкие, могут растрескаться при монтаже.
У таких плинтусов есть свои недостатки
