Все, что нужно знать о фрезерах для установки в стол

Конструкция стола

Самая простая схема фрезерного стола предусматривает наличие трех основных элементов – рабочей поверхности или столешницы, основания станка или станины и дополнительного оборудования – ограничительной планки, регулировочных устройств, устройств безопасности.

Среди схем компоновки устройства, которые можно найти в интернете условно все конструкции можно разделить на три вида:

  • Многофункциональные отдельно стоящие устройства для работы и хранения инструмента.
  • Настольные малогабаритные столики для фрезерования, которые устанавливаются на верстак или рабочий стол.
  • Столы — приставки, которые закрепляются на кронштейны или специальные посадочные места к верстаку или рабочему столу.

И если первые требуют определенного мастерства и навыков для проектирования и сборки, то настольные конструкции и фрезерные приставки можно сделать самостоятельно от разработки чертежа и до практического воплощения.

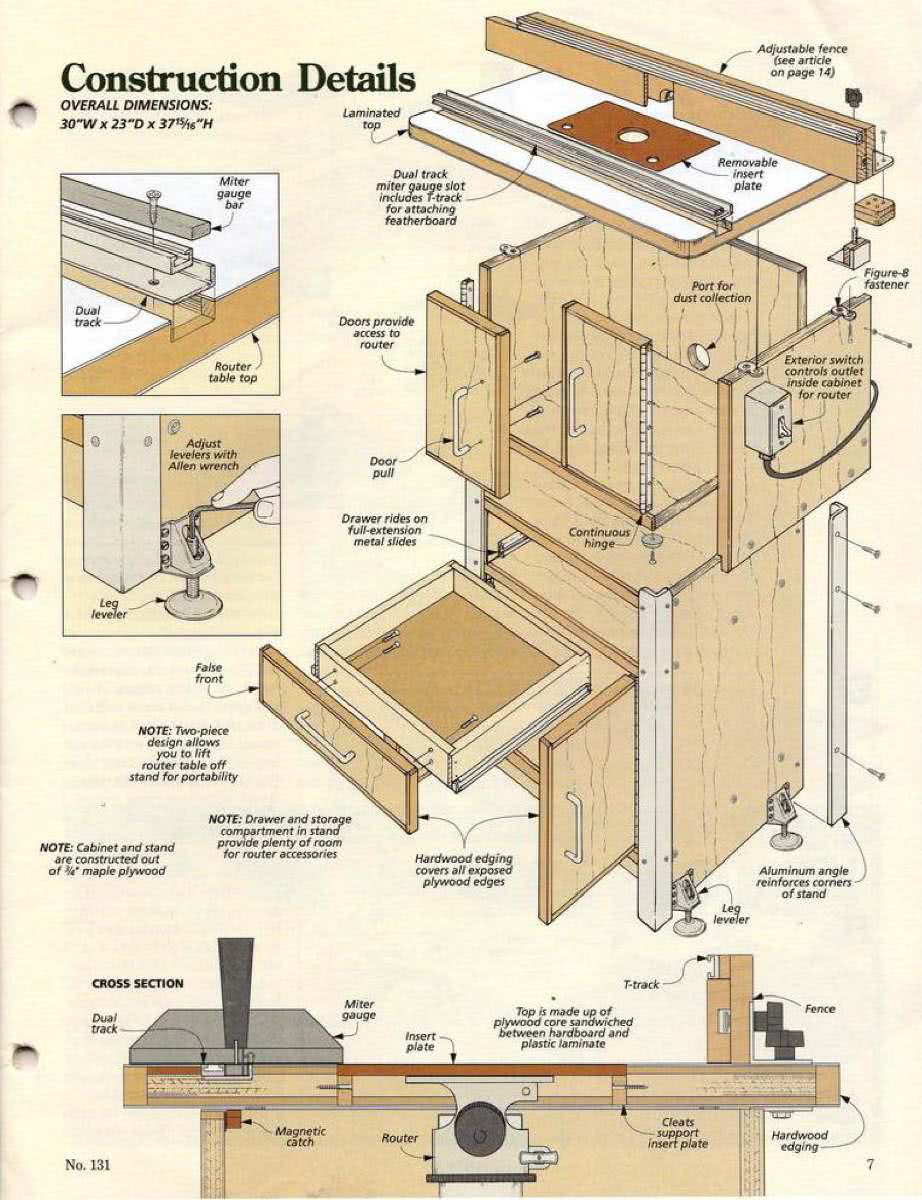

Основой стола выступает станина – жесткая конструкция, на которой размещается рабочая поверхность фрезерного стола – столешница, имеется крепление для установки инструмента и оснащения для его фиксации и регулировки.

Вся конструкция изготавливается из древесины и древесных пиломатериалов, скрепляется при помощи клея и винтов для сборки мебели. Конструктивно простой стол для фрезера должен быть жесткой и устойчивой конструкцией, чтобы гасить вибрацию и одновременно быть легким, чтобы его можно было свободно переносить с места на место.

Вариант 4. Фрезерный станок на базе письменно стола

Фрезерный станок на базе письменно стола считается экономным и удобным вариантом решения. В перечне фото чертежей представлена таблица, со спецификацией деталей по размерами и рекомендуемым материалом.

Размеры детлей и материалы

Далее мы поговорим о других особенностях фрезерных столов.

Как изготовить пластину для монтажа

Ввиду толщины крышки стола, чтобы максимально увеличить выход режущего инструмента, необходимо толщину монтажной пластины взять поменьше. Из этого следует, что при незначительной толщине она должна обладать достаточной прочностью.

Пластина может быть металлической или текстолитовой. Именно эти материалы наиболее отвечают требованиям прочности и жесткости. Оптимальная толщина пластины должна быть 6 мм. Изготавливают ее прямоугольной формы, посередине детали высверливается отверстие по диаметру соответствующее отверстию на подошве фрезера. Для увеличения диапазона использования инструмента применяют кольца разных диаметров. В пластине выполняются отверстия для соединения с фрезером и крепления ее к столешнице.

Отверстия в пластине по расположению и размерам должны совпадать с отверстиями на подошве фрезера. Для точной разметки пластины необходимо нарисовать эскиз с размерами или закрепить ее на столе с помощью струбцин.

Нюансы сборки фрезерного стола своими руками

При сборке фрезерного устройства в торцах ширины крышки стола закрепите металлическую линейку, это даст возможность выставить параллельный упор правильно по размеру и строго параллельно.

На обратной стороне крышки стола сделайте выборки для последующего монтажа кожуха пылеуловителя,  дополнительного оборудования. Приведенные чертежи и фото помогут вам правильно изготовить все комплектующие.

Для удобства включения и безопасного аварийного отключения фрезерного станка, сделанного своими руками, установите на столешницу кнопку пуск и кнопку стоп в виде грибка.

Особенности

Сразу стоит отметить, что фрезер в стол существенно отличается от крупных станков стационарного типа. Подобные модели востребованы в бытовых мастерских, где с их помощью обрабатывают древесину. Фрезерные системы для вставки в стол позволяют:

  • прорабатывать межкомнатные конструкции и элементы;
  • протачивать доски;
  • обтачивать мелкие детали;
  • обрезать избыток дерева на заготовках;
  • подготавливать замки и пазы.

Такое оборудование может быть правильно выбрано только при знакомстве с полным набором функций. Существует множество практических опций, которые и определяют пригодность для тех или иных работ. Необходимо понимать, что монтируемые в стол фрезеры имеют довольно серьезные ограничения. Так, некоторые модели могут применяться строго точечно.

Не стоит считать, что это серьезный недостаток. Все равно подобные модели могут использоваться для работы с:

  • досками;
  • планками;
  • фанерой;
  • ДВП и ДСП.

Стоит также отметить, что некоторые внутристольные станки достаточно мощны, чтобы справляться даже с очень сложными бытовыми задачами. Правда, поместить мощный привод в компактный корпус — не самая тривиальная задача. В большинстве случаев инженеры решают ее, делая что-то наподобие «крупной дрели», оснащенной вспомогательными насадками и стабилизационной планкой. Мотор скрывается за кожухом из металла либо пластмассы. Причем пластики производители применяют даже чаще, потому что это сокращает себестоимость модели без особых потерь.

К двигателю присоединяют шпиндель либо мелкий патрон. На эти части уже и надевают фрезу. Множество вариантов фрез применяют по той причине, что каждая из них оптимизирована для строго конкретных работ. Неопытным мастерам во избежание путаницы стоит обращаться почаще к специализированным справочникам и другой профессиональной литературе. Движение основной насадки обеспечивает, конечно, электромотор.

Тип и строение этого мотора в основном те же, что у другого ручного инструмента для обработки дерева или металла. Сам фрезер будет держаться на закрепляемой снизу пластине. Также у него предусматриваются комфортные рукояти. Благодаря нижней пластине операторы надежно прикрыты от попадания стружки.

Лучшие модели

Знатоки считают, что одной из лучших моделей внутристольных фрезеров является Porter Cable 7518. Эта версия оборудована мощным двигателем. Установочная площадка достигает 107 мм. Рекомендуется покупать такой аппарат с фиксированным основанием – разница в цене невелика, а вот практическая польза весьма ощутима. По мере надобности можно будет использовать подобное устройство как ручной аппарат.

Выбор Porter Cable оправдан уже тем, что модель рассчитана на солидные нагрузки. Да, некоторые любители ручного фрезерования более привычны к маломощным агрегатам, но вряд ли стоит одобрять подобную привычку.

Так, техника Dewalt весьма популярна и может составить весомую конкуренцию описанному устройству. Многие знатоки особенно выделяют версию DW618

Важно: купить ее сейчас можно только на вторичном рынке, так что стоит ориентироваться на более современные модификации

Выбирать такие устройства имеет смысл только для тех, кто хорошо разбирается в подобной технике и готов самостоятельно ремонтировать ее.

Многие люди высоко ценят модели Bosch. Например, фрезеры 1617EVS, 1617EVSPK. Разница между ними состоит в том, что в одном случае используется жестко закрепленное, а в другом – погружное основание. Второй вариант — превосходный комбинированный агрегат. По отзывам, он обеспечивает неплохой баланс между ручным режимом и режимом мотора для обрабатывающего стола; к тому же обеспечивается неплохая техническая поддержка.

Приятной альтернативой можно считать, впрочем, и Porter Cable 892. Подобное устройство также отличается востребованностью. Его можно применять в самых разных обрабатывающих столах. Суммарная мощность достигает 2,24 л. с.

Некоторые люди предпочитают конструкции с нестандартным типом основания. Хорошие отзывы среди такого оборудования имеет Triton TRA001. Устройство рассчитано на эксплуатацию в двух режимах. Мотор развивает усилие 3,25 л. с. Из минусов можно отметить только сравнительно редкое распространение.

Топ-5 лучших фрезеров для установки в стол

Лучшие фрезеры для фрезерного стола представлены несколькими моделями. Среди них есть как профессиональные инструменты, так и аппараты бытового типа, рассчитанные на невысокие нагрузки.

Bosch POF 1200 AE

Инструмент с мощностью потребления 1200 Вт поддерживает регулировку вращения насадки от 11 до 28 тысяч оборотов. Запускается плавно, что снижает износ двигателя. Глубина фрезерования составляет 55 мм, инструмент может работать с деревом, ДСП и МДФ-плитами. Агрегат оборудован защитными функциями, дает минимум пыли.

Купить Bosch POF 1200 можно от 5700 рублей Плюсы

  • хорошая мощность;
  • частота вращения регулируется;
  • не издает сильного шума при работе.

Минусы

  • нет фиксации кнопки включения;
  • в комплекте отсутствует цанга на 12 мм.

Мне нравитсяНе нравится

Hammer FRZ2200 Premium

Полупрофессиональный аппарат с регулировкой скорости вращения поддерживает от 9 до 22 тысяч оборотов. Потребляет 2200 Вт, выдаваемая мощность составляет 1100 Вт. Максимальная глубина погружения насадки равна 75 мм. Прибор надежно фиксируется в столе и подходит для обработки материалов любой плотности.

Приобрести фрезер для стола Hammer можно от 7200 рублей Плюсы

  • хорошая глубина фрезерования;
  • поддержка регулировки частоты;
  • есть фиксация шпинделя.

Минусы

  • средняя мощность;
  • нет пылесборника в комплекте.

Мне нравитсяНе нравится

Makita RP2300FC

Вертикальный прибор с револьверным упором для фиксации на столе рассчитан на работу под большими нагрузками. Производительность составляет 1200 Вт, глубина погружения равна 70 мм. Девайс оснащен подсветкой, поддерживает плавный пуск, есть защита двигателя от перегрузки и стабилизация скорости.

Купить фрезеровальный аппарат Makita можно от 24200 рублей Плюсы

  • профессиональные возможности;
  • длина кабеля 4 м;
  • защита мотора от перегрузок и пыли.

Минусы

  • большая масса;
  • высокая цена.

Мне нравитсяНе нравится

Bosch GKF 550 Professional

Кромочный аппарат подходит для использования в мастерских и на стройплощадках. Глубина у инструмента относительно небольшая — всего до 40 мм. Но при этом прибор поддерживает скорость вращения насадки до 33 тысяч оборотов. Мотор защищен от перегрева и от пыли, производительность двигателя составляет 560 Вт.

Цена фрезеровального инструмента Bosch GKF стартует от 5300 рублей Плюсы

  • хорошая скорость;
  • экономит электроэнергию;
  • долго служит;
  • простое управление.

Минусы

  • невысокая производительность;
  • нет подсветки;
  • нельзя подключить пылесос.

Мне нравитсяНе нравится

Интерскол ФМ-40/1000Э

Отечественный агрегат для вертикальной установки в стол потребляет 1100 Вт. Оборудован регулировкой частоты вращения от 10 до 25,5 тысяч оборотов за минуту, погружается в заготовку до 44 мм. Предусмотрена фиксация шпинделя, есть защитный щиток на корпусе. К фрезеру можно подсоединить пылесос, в модели реализована яркая подсветка.

Купить прибор Интерскол можно от 5500 рублей Плюсы

  • есть плавный пуск;
  • предусмотрена подсветка;
  • корпус надежно защищен от пыли;
  • длинный кабель.

Минусы

  • не подходит для толстых заготовок;
  • скромные показатели мощности.

Мне нравитсяНе нравится

Описание видов

Классификация внутристольных фрезеров в основном исходит из их мощности.

Легкие

В легкую категорию попадают устройства, развивающие усилие не более 0,75 кВт. Подобные машинки справляются с обычным домашним объемом работ. Они весьма экономичны и, конечно же, наиболее компактны. Однако ставить такую технику в профессиональной мастерской — значит, не уважать себя и заодно тратить деньги впустую.

Средние

Подобные модификации для крепления в стол оснащают электродвигателями мощностью 0,75-0,9 кВт. Но нужно понимать, что это весьма расплывчатая категория. К ней могут относиться иногда и более продвинутые аппараты. Потому при покупке всегда надо интересоваться, что именно имеет в виду продавец или менеджер производителя. Иначе велик риск купить чрезмерно мощное устройство.

Характеристики типичных средних фрезеров уже вполне достаточны для рядового потребителя. Они позволяют даже выполнять весьма сложные и трудоемкие работы. Сюда относятся и «художественные» манипуляции с деревом.

Тяжелые

Такой фрезер считается уже скорее элементом профессионального обихода. Типичная мощность – от 0,9 до 1,2 кВт. Иногда она бывает немного больше, но это уже редкость. Тяжелая фрезерующая техника делится на два подкласса – неподвижный и с регулировкой высоты. Второй вариант предоставляет куда больше возможностей, однако при этом стоит дорого; но эта цена вполне оправдана, если планируется вести серьезное производство.

Монтаж

Фрезерная пластина закрепляется на выбранном рабочем столе (верстаке):

  1. В столешнице выпиливают прямоугольное отверстие. Его размеры на 50–60 мм по длине и ширине меньше размеров монтажной плиты.
  2. По кромкам в крышке стола выбирают углубления по размерам и на толщину плиты.
  3. Переносом с фрезерной пластины размечают крепежные отверстия и просверливают. Устанавливают пластину на стол.
  4. Потайные винты снизу столешницы закрепляют гайками.
  5. Снизу к пластине прикрепляют фрезер.

При отсутствии фрезера к базовой плите крепят пластину-заглушку и используют стол как верстак. Ручной фрезер не всегда удобен в эксплуатации. Для его использования в стационарном фрезерном столе применяют монтажные плиты промышленного или самодельного изготовления. Материал изготовления выбирают в зависимости от условий и целей.

Разновидности

Монтажные пластины для фрезера бывают разными. Исходя из типа материала они могут быть:

  • стальными;

  • алюминиевыми;

  • фенольными;

  • карбоновыми;

  • выполненными из нержавейки.

Кроме того, их изготавливают из иных листовых материалов с прочной фактурой. По типу производства изделия бывают не только двухслойными, но и однослойными.

Размеры изделий стандартные: параметры могут составлять 220х320 мм, 235х300 мм, 250х350 мм. Толщина пластин может варьироваться от 6 до 12 мм. Что касается сменных колец, то их диаметр может составлять 10, 15, 25, 35, 45, 68 мм. Кроме того, по заказу можно изготовить изделие с большим размером диаметра.

Советы по монтажу

Фрезерную пластину крепят непосредственно к верстаку. В столешнице делают отверстие прямоугольной формы. Его размеры должны быть меньше на 5 см в длину и ширину, чем габариты монтажной плиты. После этого по кромкам крышки необходимо выбрать углубления по параметрам и толщине.

Далее необходимо перенести с пластины разметку крепления, просверлить отверстия, установить плиту на стол. Останется закрепить ее потайными винтами и прикрепить снизу сам фрезер. Если фрезера нет, к базовой плите необходимо прикрепить пластину-заглушку. В этом случае стол можно использовать в качестве верстака.

Что касается ручного фрезера, он далеко не всегда удобен в работе. Чтобы его можно было использовать в стационарном столе, нужны монтажные плиты промышленного производства. Материал их изготовления подбирают исходя из условий и целей работы.

Все о пластинах для фрезера смотрите в видео ниже.

Как выбрать практичный вариант

Есть разные способы изготовить самодельный фрезерный стол, но принципы конструкции у большинства моделей совпадают.

Сначала выбирают один из 3 типов фрезерной установки, определяющий габариты и расположение этого оборудования в столярной мастерской:

  • Навесной. Отдельный агрегатный блок, который крепится к пильному станку сбоку на струбцинах. Позволяет использовать рабочую поверхность другого оборудования, легко снимается, убирается своими руками в сторону в случае ненадобности.
  • Переносной. Настольная модификация, которую стремятся сделать с минимально необходимыми размерами станины и фрезерного стола. Эффективный станок в использовании при частых переездах по строительным площадкам.
  • Стационарный. Основной тип стола для налаженного производства, при условии достаточного пространства в помещении. Это уже не просто фрезер, а оборудованное рабочее место.

Материалы для самостоятельного изготовления

Рабочая плоскость стола обеспечивает ровное скольжение заготовки в одной плоскости. С этой задачей хорошо справляются листы ЛДСП, МДФ. Чтобы не было прогиба столешницы под весом фрезера, берут плиту сечением 2,6/ 3,6 см. На боковые части достаточно листа ДСП, толщиной от 1,6 см.

https://youtube.com/watch?v=1CiOU66Sers

Монтажная пластина, на которую прикрепляют массивный фрезер, по определению имеет высокую прочность, жесткость. Из листовых материалов для нее подходят металл, текстолит, фанера твердых пород дерева. Толщина пластины не превышает 0,8 см.

https://youtube.com/watch?v=rF7BVRbK4hE

Несущую опору стола выполняют своими руками из металлического профиля, листового ДСП. Иногда, это просто ножки с элементами жесткости, в других случаях стол включает в себя фронтально расположенные ящики для инструмента, мелкой оснастки, подсобных приспособлений.

Главную часть – фрезер – приобретают промышленного производства.

Дополнительные устройства

Творческое применение в конструкции фрезерного самодельного стола дополнительной оснастки позволяет значительно расширить его функциональность. Добиться плавной регулировки высоты режущей части над пластиной получиться, если сделать своими руками лифт для рабочего органа. С этой целью вертикальная ось узла опирается на винт с мелкой прямоугольной резьбой, проходящий через неподвижную гайку. Вращением маховика на штоке регулируют подачу фрезы. Механизм оборудуют боковыми упорами от искривления, контргайкой удержания в заданном положении при вибрации. При возможности, ставят более сложные лифты – автомобильный домкрат, заднюю бабку от токарного станка.

Еще одно дополнение – стальная линейка по продольной оси направляющих обрабатываемой заготовки. Практично, удобно, позволяет контролировать размер выборки, освобождает руки для других операций.

https://youtube.com/watch?v=3uWV1h4uzUA

Инструмент

Чтобы сделать все детали фрезерного стола своими руками понадобятся:

  • ножовка, электрический лобзик;
  • наждак, шлифовальная машинка;
  • рубанок электрический;
  • дрель;
  • стамеска;
  • отвертка, шуруповерт.

Использование электро — механического инструмента ускоряет работы по изготовлению столешницы, направляющих, косых упоров, но, при необходимости, операции можно выполнять своими руками и ручными приспособлениями.

Какую лучше выбрать?

Основной критерий выбора монтажной пластины — ее прочность. Бюджетные варианты изготовлены из прочного листового пластика. Владельцы фрезерных столов жалуются на постепенную просадку, растрескивание и коробление подобных плит под влиянием вибрационных нагрузок. Более дорогие, но прочные плиты изготавливают из стали и алюминия.

Следующим критерием служит толщина приспособления. При помощи ручного фрезера изготавливают изделия со сложным профилем поверхности. В этом случае важна величина вылета фрезы. Чем тоньше пластина, тем больше поверхность режущих кромок. Оптимальная толщина — 4–6 мм, но это сопряжено с коэффициентом прочности материала плиты на изгиб.

https://youtube.com/watch?v=Q_CXS_bUHpM

Габаритные размеры крепежной пластины также влияют на ее сопротивление нагрузкам. Чем меньше размеры, тем меньше искривление поверхности. Немаловажный фактор — условия эксплуатации фрезерного стола. В помещении с высокой влажностью алюминиевое оснащение быстро окисляется, а стальное ржавеет. При данных условиях оптимальны изделия из нержавеющей стали (что ведет к дополнительным финансовым нагрузкам на покупателя) и из пластика.

Важно наличие отверстий под крепление фрезерного оборудования. В любом случае подобная оснастка подбирается под:

  • конкретный тип ручного фрезера;
  • цели и возможности применения фрезерного стола;
  • условия эксплуатации;
  • финансовые возможности потребителя.

Стоит помнить о том, что дешевые китайские модели изготавливаются из некачественных материалов, не выдерживают длительных нагрузок и служат непродолжительное время.

Зачем нужен стол для фрезера

Ручной фрезер по дереву в основном используется для тонких работ. Во всяком случае именно при помощи этого инструмента можно сделать и рамку для фотографии и обработать кромку столешницы для прикроватного столика. Вот только при работах по дереву с небольшими заготовками приходится все время изворачиваться и ловчить. Первым делом приходится придумывать как закрепить заготовку, как к ней подобраться фрезой и как взять фрезер чтобы он не соскользнул, не изменил направление движения и при это усилие для прижима было равномерным и легким.

Решить эту проблему можно изменив сам принцип работы – не передвигать инструмент над заготовкой, а перемещать саму обрабатываемую деталь над фрезой. И практическим воплощением этой идеи может быть стол под ручной фрезер по дереву.

С практической точки зрения преимуществ у этой идеи несколько:

  • Стол для работы фрезером по дереву обойдется дешевле чем тот, что предлагается на рынке.
  • Работать с жестко зафиксированным фрезером легче, чем держать его на весу.
  • Точность обработки детали повышается многократно, поскольку имеется большая столешница, на которой можно легко передвигать заготовку.
  • При работе с длинными заготовками работать становится удобнее и проще.
  • Появляется возможность точной настройки линии и профиля реза поскольку настройка осуществляется на инструменте, который можно зафиксировать в нужном положении.

Да и материалом для изготовления всей конструкции может служить дерево и фанера, что еще больше удешевляет конструкцию.

Но у этой идеи есть и обратная сторона – фрезерный стол не позволит обрабатывать внутренние поверхности заготовок или работать в закрытом контуре, впрочем, для этого инструмент можно снять со станка и работать им вручную.

Существующие виды

В продаже представлены монтажные плиты, изготовленные из:

  • стали;
  • нержавеющей стали;
  • алюминия;
  • фенола;
  • карбона;
  • других прочных листовых материалов.

Стандартный размер пластин:

  • 220х320 мм;
  • 235х300 мм;
  • 250х350 мм;
  • толщина от 6 мм до 12 мм.

Стандартные сменные кольца для копировальных втулок выпускаются с внутренними диаметрами:

  • 10 мм;
  • 15 мм;
  • 25 мм;
  • 35 мм;
  • 45 мм;
  • 68 мм;
  • кольцо-заглушка.

Под заказ выпускают кольца с дополнительными диаметрами от 6 мм.

Основные производители данного вспомогательного оснащения:

  • BLACK&DECKER.
  • Bosch.
  • DeWalt.
  • Felisatti (Интерскол).
  • Макита.
  • Hitachi.
  • Triton.
  • HAMMER.
  • Kreg.
  • и другие.

Кроме монтажных пластин, выпускаются крепежные блоки в целом. Они способны:

  • опускать и поднимать привод с высокой точностью;
  • регулировать наклон фрез;
  • выполнять другие операции.

Составные части станка

Необходимое качество, которым обязательно должен обладать стол для ручного фрезера своими руками – устойчивость при вибрации. Использование верстаков б/у не всегда решает эту задачу.

Устройство фрезерного стола

Станина

 Ножки с той стороны, где находится столяр, располагают немного дальше от края стола (0,1-0,2 м) для устойчивого размещения ног. Здесь же размещают пульт управления.

Высоту над полом выставляют регулируемыми опорами в пределах 0,85 – 0,9 м.

Размер вешней рабочей плоскости в значительной мере определит габарит предполагаемого сырья. В среднем, достаточно сделать 1,5×0,5 м. Исходя из этого, задают расстояние между опорными местами станины.

Крепление рабочего органа

Фрезер подводят к столешнице снизу, сверху накладывают монтажную пластину, стягивают их 4 винтами со шляпками под потай. Верхняя плоскость стола должна быть без выступов и впадин. Для этого надо, чтобы пластина легла в заранее вырезанное углубление, которое требуется сделать точно по ее наружному контуру. Под болты просверлить 4 сквозных отверстия. Добавочное крепление к дереву обеспечивают саморезами.

Форму пластины переносят с накладки подошвы фрезера. Внутреннюю часть вырезают в виде квадратной рамки с достаточными полями для размещения отверстий под болты крепления.

В доске стола надо сделать круглое отверстие, достаточное, чтобы прошла фреза. Слишком широкий проем закрывают добавочными кольцами — вкладышами для предотвращения задира материала во время фрезерования.

Оборудование рабочей зоны

Выдержать точность фрезерной обработки, направление подачи заготовки предназначены такие устройства на фрезерном столе:

  1. Направляющие. Располагаются по линии подачи пиломатериала для упора доски на установленном размере вылета фрезерных ножей. Их можно сделать из того же ДСП, что и корпус. По длине стола режут 3 полосы. В 2 из них вырезают проем под фрезу: первый – полукруглый (доска ляжет горизонтально), второй – прямоугольный по ее выстоте (станет вертикально). Направляющие ставят под прямым углом и скрепляют 4 косыми упорами. В горизонтальной делают прорези под болты для регулировки выхода фрезы. Третью планку разрезают пополам и накладывают на лицевую сторону угла. Она, раздвигаясь поддерживает минимальный зазор между вращающимися ножами и неподвижным упором. Фиксируется саморезами, накладной пластиной в верхней части.
  2. Прижимы. Допустимо сделать в виде деревянной гребенки (кленовая пластина с равномерными пропилами 2×50 мм с шагом 5 мм вдоль волокна) или шарикового подшипника нужного веса и размера.

Крышка. С тыльной стороны направляющих вращающуюся головку, в целях безопасности, надо закрыть.

Дополнительной опцией может быть патрубок для подключения пылесоса, заведенный под крышку фрезы.

Описание и назначение

Пластины для фрезерного стола решают проблему точности глубины реза. Они закрепляют фрезер на специальной поверхности. Это элементы прямоугольной формы небольшой толщины с круглым отверстием, расположенным в центральной части. Каждая такая плита имеет штифты по углам для фиксации к столу.

Пластина состоит из двух частей: нижняя деталь имеет отверстие, как у фрезера. Верхняя часть – с прямоугольным отверстием чуть большего размера. Центральное отверстие в нижней пластине не может быть меньше отверстия фрезера. Пластину помещают на место крепления подошвы устройства.

Возле центральной лузы есть отверстия для штифтов фиксации фрезерного приспособления и сменных колец. В зависимости от разновидности сменные пластины используют при сверлении, токарной, фрезерной обработке. Они существенно экономят бюджет и рабочее время. Могут иметь скругленный либо острый вид режущей кромки, разные размеры, форму (параллелограмм, квадрат).

Мастера приобретают пластины либо делают их самостоятельно. При этом модификации с разным диаметром отверстий облегчают работу с любыми изделиями, позволяя подобрать варианты под выполнение конкретных целей.
