Варианты изготовления блоков питания для шуруповерта 18 в

Схема

Вот несложная схема блока, схема была нарисована на скорую руку, может позже уделю ей время и перерисую в более понятный вид. Картинка увеличивается по нажатию.

Прототипом взята схема из советских времен и усовершенствована с помощью советов обитателей форума «Радиокот». По сути это схема электронного трансформатора с «лишними» для китайских производителей деталями. Добавлен узел обратной связи по напряжению, он выделен красным. В идеале эта часть схемы не задействована, но это в процессе наладки.

Транзисторы взяты SBW13009

с запасом, это повышает надежность блока в целом. Схема обладает весьма полезным свойством: благодаря резисторам в эмиттерных цепях, блок во время холодных пусков, когда токи значительно превышают номинальные — повышает частоту преобразования. Благодаря этому импульсы больших токов ему не страшны. Запуск выполнен на VS1 и блокируется диодом VD5, когда устройство выходит на автогенераторный режим. В процессе опытов с блоком было решено отказаться от узла защиты, которая блокирует запуск при перегрузке — с шуруповертом она будет только мешать.

По совету «радиокотов» был введен снаббер C5R3, он снижает обший уровень помех от блока, уменьшает потери на коммутацию транзисторов и предотвращает появление сквозных токов. Выпрямление во вторичной цепи происходит по схеме со средней точкой, благодаря такому решению количество диодов уменьшено до 2 (диодная сборка) и уменьшены потери на тепло. Так же, для уменьшения потерь взята сборка из диодов Шоттки.

В отличие от электронного трансформатора (ЭТ) в схеме реализованы две обратные связи, по току и по напряжению. Благодаря этому блок запускается без нагрузки. Однако практика показывает, при работе вхолостую нагреваются силовые ключи, поэтому если удается добиться уверенного пуска шуруповерта без ОС по напряжению — C15 попросту не впаивается в схему.

Конденсаторный баян на выходе, вместо одного электролита необходим по причине тех же больших пусковых токов. Когда у меня стоял один конденсатор, его выводы плавились при определенном положении кнопки шурика. То есть выводы одного конденсатора не рассчитаны на такие токи, в принципе, как и сам одиночный конденсатор.

Резистор R8 выполняет две роли: первая — это не позволяет на холостом ходу развиться напряжению выше номинального, вторая — с отключенной ОС по напряжению дает пусковой ток во вторичной цепи и позволяет запуститься ШИМ-у шуруповерта.

Перемычка «П» используется в процессе наладки блока, при первом пуске и настройке вместо нее подключается лампа накаливания 100Вт, при испытании на шуруповерте просто замыкается перемычкой или предохранителем.

https://youtube.com/watch?v=eQNzOpjiIC8

https://youtube.com/watch?v=k5hW5_UqMU4

https://youtube.com/watch?v=wHoygSNjARc

Используя зарядку от ноутбука

миф способ востребует от вас на уровне кинотеатра технических познаний. Если появилась потребность переработать шуруповёрт в сетевой, для вас сумеет посодействовать ненадобная зарядка от ноутбука, потому что она имеет идентичные свойства и без усилий найдётся во всяком доме. Сначала нужно поглядеть, какое выходное напряжение у зарядки. Подходят зарядные устройства на 12–19В.

Будет нужно доработать аккумуляторный блок, для этой цели необходимо его разобрать и достать оттуда сломавшиеся аккумуляторы автомобильные.

  1. Взять зарядку от ноутбука.
  2. Отрезать разъём и зачистить провода от изоляции.
  3. Взять оголённые провода и припаять их. Если нет таковой способности, примотать их изолентой.
  4. Сделать в корпусе отверстие для провода и собрать конструкцию.

https://youtube.com/watch?v=GW6k3zs2SSI

Сетевые шуруповёрты Россия .

https://youtube.com/watch?v=4IM5bhSGYwI

Очень обычная переделка шуруповерта 14,4В на питание от сети 220В, с применением блока питания от старенького ноутбука.

Задействовав наружный блок питания от компьютера

Что же понадобится, необходимо блок питания «АТ» формата. Полностью возможно, что вы найдёте его у себя дома, однако можно и без усилий приобрести старенькый работающий блок питания на любом радиорынке. Его цена навряд ли будет велика

Важно держать в голове, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А

Деяния по переделке последующие:

  1. Раскрутить корпус блока питания. Под корпусом видно вентилятор, плату и огромное количество проводов, которые идут от платы к разъёмам.
  2. Требуется снять защиту от включения. Для этой цели вам нужно отыскать на большенном квадратном разъёме зелёный провод.
  3. Соединить зелёный провод с хоть каким чёрным проводом из этого же разъёма. Для удобства есть вариант обрезать его покороче и бросить снутри корпуса. При необходимости, применяют перемычку из малеханького куска провода.
  1. Обрезать ненадобные провода, оставив жёлтый и чёрный.
  2. Используя кусочек провода как удлинитель, чтоб блок питания во время работы мог находиться в комфортном месте, припаиваем его к жёлтому и к чёрному проводам
  3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, так же как и в предшествующей аннотации.

Используя аккумулятор автомобильный

Принцип таковой переделки не отличается от метода с применением зарядки от ноутбука. Благодаря сегодняшним тенденциям на малогабаритные импульсные зарядки, линейные аналоговые приборы неавтоматизированные покупают на авторынке по очень симпатичной стоимости.

Если напряжение на аккуме изменяется плавным образом, то он подойдёт к полностью хоть какому шуруповёрту, и переделка такового инструмента делается так:

  1. Для подключения шуруповёрта к авто аккуму следует использовать дешевые провода с малым сечением, подходят авто провода для прикуривания.
  2. На всех сторонах каждого из проводов отрезать так именуемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

Взяв китайскую плату блока питания

Что же понадобится, речь идёт о блоке питания с выходным напряжением 24 В и наибольшим током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В или 18 В, потому поначалу придётся снизить напряжение до применимого уровня.

Чтоб поменять выходное напряжение, необходимо внести доработку в цепь связи с клиентами. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Заместо этого резистора установим подстроечный резистор, таким макаром появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

  1. Выпаять неизменный резистор.

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Встречаются два метода сделать адаптер: использовать старенькый аккумуляторный блок, в нём уже есть разъём который подойдёт под шуруповёрт, либо подсоединить провода впрямую в рукоять.

Подключив старенькый аккумуляторный блок

Подключение старенького блока производится так:

  1. Прежде всего будет нужно разобрать аккумуляторный блок, для этой цели вам открутить винты как показано на рисунке.

Подсоединяя провода впрямую

Подсоединение проводов впрямую к шуруповёрту производится так:

  1. Чтоб подсоединить провода впрямую, необходимо первым делом разобрать шуруповёрт, другими словами открутить болты, скрепляющие две половинки корпуса.

Поздравляем! Сейчас, когда вы узнали, как переработать шуруповёрт в сетевой, вы можете с легкость применить эти познания практически. И непринципиально, заряжен ваш шуруповёрт либо нет. Не придётся думать о том, как хватит батареи. Фортуны для вас в переделке!

Блок питания для шуруповерта

Все современные шуруповерты работают от аккумулятора. Чтобы он всегда оставался в заряженном состоянии, требуется блок питания. Зарядные устройства разных производителей могут существенно различаться. Во-первых, блоки комплектуются разными элементами, а во-вторых, их вольтаж бывает 12, 14 или 18 вольт.

В зарядных устройствах на 12 В используются транзисторы емкостью до 4,4 пФ, проводимость при этом находится на уровне 9 мк. Для нивелирования показателей тактовой частоты используются конденсоры. В зарядниках, использующих такое напряжение, чаще всего устанавливаются полевые резисторы.

Схема блока питания 12 В

В блоках на 14 В уже применены 5 транзисторов и импульсные конденсаторы. Используется микросхема преобразования тока четырехканального типа. Емкость резистора не превышает 6,3 пФ.

Схема зарядного устройства 14 В

В зарядниках 18 В используются только транзисторы переходного типа. Для нормализации максимальной частоты установлен сеточный триггер. Проводимость тока находится в районе 5,4 мк. На микросхеме находятся 3 конденсатора. Вместе с диодным мостом располагается тетрод. В некоторых моделях используются хроматические резисторы. Иногда применяются дипольные транзисторы. Схема зарядного устройства 18 В

Советы по использованию

Эксперты изменения шуруповертов, которые с легкостью справляются с установленной задачей, советуют начинающим следовать определенным правилам:

  • Сетевой шуруповерт в состоянии функционировать несколько часов подряд, поэтому давайте ему пятиминутные передышки для предохранения от перегрузок.
  • Провод должен крепиться в области локтя для предотвращения помех при работе.
  • Блок питания систематически надо чистить от пыли и грязи.
  • Аккумулятор (новый) предусмотрен заземлением.
  • Не рекомендовано употреблять большое количество удлинителей.
  • Не применять шуруповерт при высотных работах (начиная от двух метров и выше).

Следование данным советам поможет сохранить инструмент в рабочем состоянии и продлит его срок эксплуатации.

С этим читают

  • Как рассчитать блок питания для светодиодной ленты
  • Какими бывают размеры блок-хауса?
  • Источники бесперебойного питания для отопительных котлов любого типа
  • Как клеить стеклохолст правильно?
  • Демонтаж кондиционера своими руками
  • Как с помощью болгарки резать металл
  • Инструкция по установке светодиодной ленты на потолке
  • Виды и подключение rgb-контроллера для светодиодной ленты
  • Смазка для перфоратора: для чего нужно смазывать инструмент
  • Делаем стойку для дрели своими руками: инструкция, чертежи, видео

Виды и типы

Существуют и универсальные зарядные устройства для всех типов аккумуляторов, но все же в большинстве случаев лучшим решением будет зарядник, оптимально подходящий под нужды конкретно взятой батареи. Что интересно, многочисленные отзывы указывают на неидеальное соответствие «родных» зарядных устройств, поставляемых в комплекте с самим шуруповертом. Дескать, производители часто экономят на этой детали, из-за чего довольно быстро может сломаться даже новый инструмент. Многие потребители по этой причине предпочитают собирать зарядные устройства самостоятельно, но в этом случае стоит строго придерживаться схемы и соответствия всех деталей.

Со встроенным блоком питания

Встроенный зарядный прибор делает аккумуляторный шуруповерт похожим на сетевой – он просто втыкается в розетку, а при завершении зарядки кабель либо отсоединяется, либо прячется в специальный отсек. Такой аналоговый механизм в основном выполняет функции стабилизатора напряжения, он позволяет производить заряжание аккумулятора, не вынимая его из корпуса прибора. Существенным недостатком такого решения является то, что во время зарядки инструмент нельзя использовать с запасным аккумулятором, поскольку единственное место для батареи уже занято. С другой стороны, вероятность потерять или забыть блок питания минимизируется, поскольку он не представляет собой отдельного механизма и всегда будет под рукой – там же, где и сам шуруповерт.

Учитывая, что замена подобного встроенного блока питания представляет собой существенную проблему, производители обычно стараются делать механизм на совесть, потому проблем с обновлением зарядного устройства возникать не должно – оно окажется довольно долговечным. Необходимость выполнять максимально качественный зарядник приводит к тому, что он становится лучшим решением для литиевого шуруповерта – он может заряжаться в любой момент, а из-за встраивания в крупный корпус не возникает проблем с оснащением агрегата микроконтроллерами для отключения подачи тока.

С внешним блоком питания

Выносной блок питания аналогового зарядного устройства – альтернативное решение тому, что было описано выше. Оно работает принципиально иначе: здесь для зарядки аккумулятор вынимается из корпуса шуруповерта и устанавливается в гнездо самого зарядника, представляющего собой совершенно отдельный механизм. Такое решение кажется неплохим по той причине, что позволяет заряжать один аккумулятор, пока сам шуруповерт работает, питаясь от второго. Этот факт даже во многом нивелирует характерный недостаток – весьма невысокую скорость заряжания у таких устройств, что часто отбрасывает их в категорию бытовых, не рассчитанных на длительную автономную работу.

Именно зарядники такого типа часто оказываются универсальными, нацеленными на работу с разными типами аккумулятора из трех вышеописанных. Так происходит потому, что производители, стремясь обеспечить потребителю максимальный выбор положительных качеств батареи, предлагают в комплекте поставки одновременно литий-ионный и никель-кадмиевый аккумулятор. Наличие отдельного корпуса позволяет встроить в него более сложную схему, позволяющую выставлять необходимые параметры питания для каждого случая, однако, подобное решение, конечно, будет занимать чуть больше места.

Импульсные

Эти зарядные устройства, в противовес двум вышеописанным аналоговым, оказываются и самыми дорогими, и самыми «умными», в связи с чем основной их сферой применения следует считать профессиональные шуруповерты. Как и положено дорогому агрегату, он практически всегда рассчитан на батареи разных типов, а главное – обладает возможностью предельно быстрой зарядки, буквально в течение часа, чтобы минимизировать возможный простой. Для эффективной работы с никель-кадмиевыми батареями, страдающими от «эффекта памяти», такой зарядник обладает еще и функцией быстрой разрядки.

При этом одним из важных преимуществ импульсного зарядного устройства являются его небольшие размеры при быстрой подаче электроэнергии. Теоретически возможно собрать подобное по характеристикам аналоговое решение, что обойдется дешевле, однако, в этом случае габариты зарядника будут примерно сопоставимы с габаритами всего шуруповерта.

Несколько советов по выбору


на падающую нагрузочную характеристику

Лучше свой выбор остановить на импульсном блоке питания, поскольку он компактнее и легче, нежели трансформаторный. А вот китайские модели нередко маркируются сильно завышенными характеристиками. Можно использовать советские блоки питания. Однако у них слишком низкий КПД и внушительные размеры.

Искать это устройство рекомендуется на радиолюбительских и блошиных рынках. При его покупке сразу обговорите с продавцом возможность возврата. Дома обязательно проверьте работу блока питания. Для этого подключите его к инструменту, и попробуйте закрутить несколько шурупов.

Способ переделки шуруповерта

После покупки и проверки блока питания, его придется разобрать. Хорошо, если корпус закреплен шурупами, а не склеен. В последнем случае понадобится молоток, которым простукивают по всему периметру шва. Сложностей возникнуть не должно. Если все же появятся проблемы, то возьмите нож, и установите его острием вниз, постучите аккуратно по рукоятке. Корпус начнет наверняка расходиться.

Далее, паяльником от вилки отделяются выводы и шнур. В том месте, где была аккумуляторная батарея, необходимо разместить содержимое корпуса. Потом через отверстие в нем выводится шнур для работы от сети и припаивается к блоку питания. Выход его присоединяется к клеммам, соблюдая при этом полярность. Останется только собрать корпус и подключить блок питания к шуруповерту для тестирования.

Кстати, если корпус аккумулятора не совпадает по габаритам с блоком питания, тогда придется встроить в рукоятку прибора подходящее гнездо.

Чтобы напряжение во время работы инструмента не пошло на батарею, следует подключить блок параллельно питающим выводам и поставить в разрыве плюсового провода диод необходимой мощности. Устанавливать его надо минусом в сторону мотора.

Применение автомобильного аккумулятора

Он может стать отличной альтернативой для подключения шуруповерта, особенно когда работы выполняются вдали от электрической сети. Для этого достаточно отключить от инструмента зажимы и подсоединить их аккумулятору. Конечно, использовать его в таком режиме долгое время не стоит.

Создание трансформаторной катушки

Правда, придется сделать отдельный блок питания или использовать готовый трансформатор, который оснащается выпрямителем. Подойдет любой, главное, чтобы его характеристики совпадали с параметрами инструмента.

Неопытному человеку будет тяжело сделать своими руками трансформаторные катушки. Вдобавок можно легко ошибиться в количестве витков и выборе диаметра проволоки, поэтому не стоит этого делать. Существует много ненужной современной техники, в конструкции которой уже есть необходимый трансформатор. Надо лишь выбрать подходящий и создать для него выпрямитель.

Для пайки выпрямительного мостика используют полупроводниковые диоды

Важно, чтобы их параметры совпадали с устройством

Другой метод переделки шуруповерта

Что делать, если нужно проводить ремонтные и строительные работы на крыше или улице? В данной ситуации следует заменить аккумулятор на более мощный. Подойдут батареи от любой старой техники. Например, можно использовать у отжившего свой срок ноутбука литиевую батарею на 2200 ампер.

Первым делом разбирается корпус прибора, чтобы извлечь старый аккумулятор. Проводку от новой батареи соединяют со старой, соблюдая полярность. Делается это при помощи паяльника. После чего инструмент необходимо включить, чтобы проверить работу. Разъем для зарядки выводится через отверстие в корпусе и монтируется штекер. Шуруповерт можно заряжать как ноутбук.

Сама аккумуляторная батарея крепится термоклеем. Затем собирается корпус устройства.

Возможные источники питания

Чтобы любой шуруповерт мог функционировать от сети, ему необходимо обеспечить преобразование напряжения: инструмент требует всего 12, 16 либо 18 вольт. Все источники питания делятся на 2 большие группы: они могут быть импульсными либо трансформаторными.

Импульсные системы

В этих блоках питания входное напряжение сначала выпрямляется, затем преобразуется в высокочастотные импульсы. Их подают через трансформатор либо через обычные резисторы. Второй способ дает возможность получить малогабаритную конструкцию, так как в схеме отсутствует массивный силовой трансформатор.

Этот блок питания для шуруповерта обычно имеет довольно высокий КПД, достигающий 98%. Плюсом решения является защита от короткого замыкания, безопасность, которую гарантирует блокировка без нагрузки. Минусы у импульсных блоков есть. Это более низкая мощность, если сравнивать это значение с трансформаторным вариантом. Если нижний предел нагрузки минимален, то такой блок питания не сможет работать. Еще один недостаток — более сложный ремонт в случае выхода импульсного БП из строя.

Трансформаторный блок

Это классическое устройство. В линейный источник питания входит понижающий трансформатор и выпрямитель, превращающий переменный ток в постоянный. Последний элемент бывает двух видов — однополупериодный, состоящий из одного диода, либо двухполупериодный, в его составе диодный мост, собранный из 4 электронных приборов.

В схему трансформаторного блока может входить конденсатор, стабилизатор, высокочастотный фильтр и защита от короткого замыкания. Достоинства устройства: простота, надежность, ремонтопригодность, отсутствие помех, а также очень дорогих элементов. Минусы — большие габариты и такой же вес, низкий КПД. Так как часть напряжения забирает стабилизатор, выходное значение обязано быть выше того, что требуется для работы шуруповерта. Например, для инструмента с питанием 12 В нужен БП, имеющий выходное напряжение от 12 до 14 вольт.

Самодельный БП

Необходимо приниматься за изготовление самодельного БП в том случае, если есть знания в области радиотехники. Нужно подготовить детали и инструмент заранее и полностью сосредоточиться на работе, во время которой возможен выход из строя радиоэлемента или поражение электрическим током (напряжение питания 220 В).

Простейшая схема

При изготовлении необходимо подготовить корпус для монтажа радиодеталей, инструмент, кусок гетинакса, провод и радиодетали. После чего приступить к сборке согласно схеме 1.

Схема 1 – Простой БП на 12 или 18 вольт.

Трансформатор подойдет практически любой со следующими параметрами: мощность 250..300 Вт, напряжение на вторичке 24..30 В, а ток номиналом от 15 А и выше. Диодный мост собирается из мощных диодов (подобрать по справочнику). После сборки необходимо проверить напряжение питания: если оно выше необходимого значения, то нужно уменьшить напряжение II обмотки (уменьшение количества витков). При низком напряжении домотать вторичку проводом такого же сечения. После сборки произвести монтаж в корпусе.

https://youtube.com/watch?v=aLulU_o026o

При условии, что шуруповерт недостаточно мощный, можно произвести монтаж, непосредственно, в аккумуляторном отсеке. Если БП собирается отдельно, рекомендуется обеспечить охлаждение, потому что во время запуска двигателя номинальный ток увеличивается в 7 раз. В результате этого увеличения происходит нагрузка на БП, и он начинает греться. Нагревание происходит из-за недостаточной мощности источника питания. После готовности БП нужно проверить шуруповерт: запускать его несколько раз и удостовериться в отсутствии нагрева радиоэлементов. При эксплуатации переделанного шуруповерта нужно придерживаться основных требований:

  1. Необходимо давать инструменту время на остывание после каждых 20..30 минут работы.
  2. Не работать на большой высоте или делать это аккуратно (возможно падение БП и, вследствие этого, утрата равновесия и получение травмы).
  3. Следить за состояние питающего кабеля, он не должен пережиматься (может привести к КЗ, которое чревато отрицательными последствиями для инструмента и человека).

Таким образом, при выходе аккумулятора шуруповерта на 18 В или 12 В, вовсе необязательно покупать новую батарею или шуруповерт. Все зависит от сферы применения инструмента: при надобности мобильности инструмента следует заменить аккумулятор или приобрести новый шуруповерт. В случае когда мобильность не играет особой роли, нужно переделать его на питание от сети. Следуя простым рекомендациям и соблюдая правила техники безопасности, можно не только увеличить вероятность продления срока эксплуатации, но и снизить риск получения травмы.

https://youtube.com/watch?v=IN9cuwFdANw

https://youtube.com/watch?v=DCqQ3nAQFQM

https://youtube.com/watch?v=P1YTE6sgDFk

Как переделать?

Рассмотрим, как переделать аккумуляторный шуруповерт в сетевой, используя блок питания от компьютера. Но прежде чем отправляться разбирать старый системник или в магазин, чтобы купить новый БП, почитайте, что написано на корпусе шуруповерта. Обычно там указано рекомендуемое напряжение, чаще всего это 12 В. Для такого варианта блок питания отыскать проще простого. Но вот если указано большее значение, то к некоторых случаях поиски могут затянуться. Словом, переделывайте только 12-вольтовый шуруповерт, чтобы не усложнять себе жизнь.

Шаг 1. Снимите б/у блок питания на 500 Вт со старого системника или купите самый дешевый в любом магазинчике или сервисе по ремонту компьютеров.


Приобретите блок питания

Шаг 2. Всю подробную информацию о технических характеристиках компьютерного блока вы сможете прочитать на наклейке, которая находится на боку этой детали.


Изучите характеристики блока питания

Шаг 3. Затем можно приступать к переделке. Разберите родную, но закончившую работать батарею и выньте из него все питающие элементы.


Разберите старую батарею

Шаг 4. Аккумуляторы нам уже не нужны, но сохраните клеммодержатели и клеммы. Аккуратно снимите последние с батарей.


Снимите клеммодержатели


Аккуратно снимите клеммы

Шаг 5. К клеммам припаяйте провод сечением 3 мм² , предварительно зачистив его.


Припаяйте к клеммам провод


Вот так должно получиться

Шаг 6. Закрепите клеммы на клеммодержателе.


Закрепите клеммы на клеммодержателе

Шаг 7. Запомните, что «минусовой» провод у вас — синий (например). Вставьте клеммы согласно этой информации и символам на корпусе батареи в сам корпус.


Вставьте клеммы внутрь корпуса

Шаг 8. Удерживая клеммодержатель внутри, просверлите корпус бывшей батареи в верхней части сверлом диаметром 3 мм.


Сделайте отверстие в корпусе

Шаг 9. Снимите фаску сверлом побольше, чтобы шуруп на 3 мм легко утапливался в пластике (его шляпка не должна выступать).


Снимите фаску и вкрутите шуруп

Шаг 10. Затяните шуруп. Таким образом вы зафиксируете внутри корпуса от батареи сами клеммы и провод.


Зафиксируйте шурупом клеммодержатели внутри корпуса

Шаг 11. В корпусе от батареи просверлите еще одно отверстие, чтобы вывести провод питания из него.


Сделайте второе отверстие в корпусе батареи

Шаг 12. Рекомендуем зафиксировать провод внутри корпуса, чтобы он не тянул клеммы, когда во время работы вы будете натягивать шнур. Для этого на определенном расстоянии на выходе провода из корпуса намотайте несколько слоев изоленты. Она не даст проводу вылезать из отверстия на большее чем нужно расстояние.


Изолента поможет зафиксировать провод

Шаг 13. Соберите корпус батареи назад, скрутите все детали. Батарея-заглушка с возможностью подключения шуруповерта к сети готова.


Соберите корпус батареи

Шаг 14. Но это еще не все. Теперь нужно подключить нашу заглушку к блоку питания. Еще раз посмотрите на информационную наклейку на нем: там будет указано, каким цветом провода дают напряжение на 12 вольт. Здесь это желтый и черно-желтый провода.


Посмотрите цвета проводов

Шаг 15. Соедините параллельно один черно-желтый и один желтый провод, а также два черных («земля»). Если у вас только одна линия на 12 В, то возьмите просто два желтых провода и два черных.


Скрутите параллельно нужные провода


Вот так должно получиться

Шаг 16. Припаяйте провода к силовому разъему XT60.


Припаяйте провода к XT60

Шаг 17. Припаяйте провод, идущий от батареи-заглушки, к другой части разъема.


Провод от батареи тоже припаяйте


Вот так должно получиться

Шаг 18. Чтобы запустить блок питания от компьютера без самого системника, замкните зеленый провод на черный — на землю. Это можно сделать перемычкой из обычной скрепки.


Замкните контакты скрепкой

Шаг 19. Блок питания готов к работе. Можно его включать. Лишние провода можно отрезать или смотать в пучок, чтобы не мешали.


Лишние провода можно отрезать. Не забудьте про изоляцию

Шаг 20. Проверьте работоспособность системы. В целом шуруповерт готов к работе от сети. А так как была изготовлена батарея-заглушка для такого подключения, то есть провода не были напрямую подключены к прибору, то при желании на такой шуруповерт можно купить новый аккумулятор и пользоваться и им, и этой системой.


Шуруповерт переделан и готов к работе

Сборка рабочей конструкции

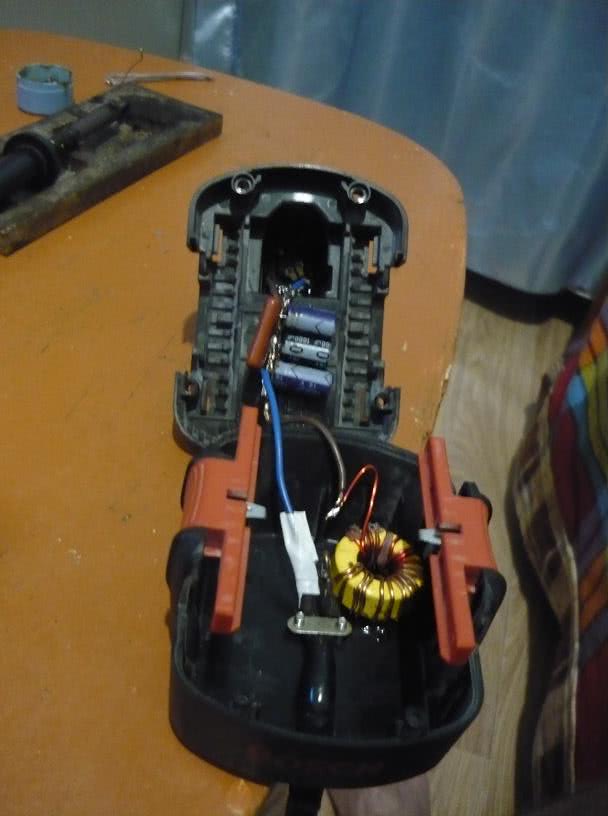

Для удобства пользования и подключения, я вывел шнур от блока питания в корпус батареи. Шнур взял 3,5 метра
длинной, какой был в наличии. Из батареи удалил все аккумуляторные элементы и вмонтировал LC-фильтр. Теперь,
если у меня появится каким-то образом исправная батарея — ее всегда можно будет поставить на шуруповерт, а блок
питания убрать про запас. Аккумуляторы из батареи не выбросил, есть идея где их применить, но это тема для
другого обзора.

Так как шнур, соединяющий блок с шуруповертом, обладает определенным сопротивлением и индуктивностью, можно
попробовать замкнуть перемычкой выводы катушки L1. Теоретически, это может повысить мощность на мизерное
значение.

Со шнуром шуруповерт себя отлично чувствует, но если честно, мне он показался несколько слабоватым при торможении
рукой. Но пробные закручивания саморезов развеяли мои сомнения: саморезы длинной 35 мм спокойно закручиваются в фанеру
20 мм. Это означает, что шуруповерт будет удовлетворять большинство потребностей в ремонте.

У блока я отрезал все выходные провода, оставив зеленый стартовый, его конец я припаял к общему проводнику
платы, куда впаяны все черные. Лучше всего аккуратно выпаять все провода, но мой паяльник был слишком слабый
для этого и пришлось обрезать. К общему контакту и +12 (куда впаяны желтые) припаял два коротких, жестких
медных провода и соединил через клемник со шнуром к шурику.

На этом мы закончим данный обзор, желаемого мы добились — шуруповерт отлично работает от компьютерного блока
питания. В дальнейшем планирую сделать для платы блока питания добротный фанерный корпус без щелей —
тесты показали, радиаторы на плате совсем не греются и можно не беспокоиться о перегреве элементов в закрытом
корпусе.
