Как рассчитать и соорудить монолитное перекрытие по профнастилу

Процесс монтажа перекрытия

Первым делом следует осуществить тщательный расчет. Это необходимо как для использования профнастила для перекрытия, так и любого другого материала.

Чтобы выполнить верный расчет, необходимо учесть следующие данные:

  • точные размеры здания;
  • учет нагрузок, которые создает перекрытие.

С помощью этих данных, вы без труда подберете правильные размеры металлических балок и колонн. Можно сделать расчет деревянных балок перекрытия. но всё же, с профнастилом лучше использовать металлические балки.

Колонны изготавливаются из металлических труб с круглым или квадратным сечением. Для изготовления балок чаще всего применяют металлические двутавровые балки и швеллера.

Вы должны учитывать, какой профнастил используется при строительстве перекрытия. Ведь это напрямую влияет на шаг укладки балок, а также на выбранное для них сечение. Другими словами, металлопрофиль для перекрытий с большой высотой потребует меньшего шага для укладки балок. Чтобы выполнить наиболее точный самостоятельный расчет расстояния между балками, обратитесь к производителю профнастила.

В обязанности продавца входит предоставление вам всей необходимой информации о параметрах материала. Он должен рассказать вам об основных видах профнастила, его характеристиках, несущей способности и т.п.

Пример для расчета:

  1. К примеру, шаг укладки балок равен трем метрам. На профнастил нанесена маркировка ТП–75. Толщина листа – 0,9 миллиметра.
  2. При определении требуемой длины профнастила, советуем учитывать его опору не на две балки (распространенный вариант), а на три. Это позволит в будущем предотвратить прогиб листа.
  3. Чтобы надежно закрепить лист на металлическое основание балки, используются саморезы на 32 миллиметра. Крепления снабжены усиленным буром. Бур позволяет создавать швеллера без использования предварительного просверливания дрелью. При этом саморезы называются бронебойными. Крепление выполняется в тех местах, где соединяются стык профлиста и перекрывающие балки. Например, если вы укладываете лист на три балки, то и крепление должно располагаться в трех точках. При укладке на две балки – в двух местах и т.п.
  4. Кроме крепления листов к балкам следует зафиксировать их в местах стыков. Для этого идеально подойдут бронебойные саморезы 32 миллиметра. Однако, их длина должна быть чуть меньше. Например, используйте саморезы на 25 миллиметров. Шаг вкручивания саморезов должен составлять не менее 40 сантиметров.

После завершения профнастильной опалубки, можно приступать к процессу укладки бетона. План перекрытия должен учитывать минимальную толщину этого перекрытия. Она, как правило, составляет 7-8 сантиметров без учета толщины самих листов. Наиболее популярной маркой бетона является М-25, которая обозначается также как М-350.
Перед проведением бетонирования осуществить подготовительные работы для профнастила. Их суть заключается в том, что на нижнюю центральную часть каждого расположенного между балками пролета, следует установить палки. Они должны быть по всей высоте, начиная от пола и до самого профилированного листа. Установка палок необходима для того, чтобы предотвратить проседание профнастила от бетона. После того, как бетон высохнет – можно будет убрать временные опоры.
Осуществляйте процесс бетонирования за один раз. Если же по каким-либо причинам вы не уложились за рабочий день, то выполните бетонирование одного пролета.
При выполнении бетонирования в несколько этапов, запоминайте, за сколько дней высыхает каждый пролет. Это необходимо для того, чтобы вовремя убирать опоры из-под высохшего бетона. Учитывайте, что бетон становится прочным не сразу после его заливки. Необходимо наличие теплой погоды и срока в 10-11суток. Только тогда бетон достигнет примерно 80% требуемой прочности. Если работы производятся зимой – то высыхание бетона растянется на три или четыре недели.
Осуществляя перекрытие крыши профнастилом в жаркую погоду, следует постоянно смачивать бетон. Это предотвратит испарение влаги под воздействием солнечных лучей на листы профнастила.

Как и многие другие строительные работы, бетонное перекрытие по профнастилу не представляет собой ничего особо сложного.

Перекрытие по профнастилу, пример на видео:

Опыт участников портала по устройству безопорных монолитных перекрытий по профлисту

Перекрытие по профлисту может быть и без двутавровых балок или швеллеров.

Вместо балочногокаркаса используют несущий профлист с высотой волны от 60 мм, толщиной от 0,7 мм, и усиленное армирование – нижнее, верхнее, поперечное и сетку. В этом случае профилированный лист является несъемной опалубкой, а основные нагрузки воспринимает усиленный арматурный каркас. Листы укладываются узкой гофрой вниз и так же, как в способе с балками, ориентируются волнами поперек длинной стороны пролета. Получается разновидность ребристого монолитного перекрытия, только ребра формируются не съемной опалубкой, а гофрами. В отличие от сталежелезобетонной плиты с опорой на балки, эту плиту не рекомендуется заливать легкими бетонами, а класс прочности на сжатие стоит увеличить до В22,5 (М300).

Нагрузку держит именно железобетон, ни пенобетон, ни керамзитобетон не обладают необходимой прочностью. Усиление армирования в этом случае бесполезно.

При заливке обязательно тщательное вибрирование раствора. При необходимости снизу ставят подпорки, которые снимают после набора бетоном прочности.

Один из наших умельцев решил задействовать профлист не только в качестве опалубки, но и как дополнительный силовой каркас.

Делаю монолитное перекрытие по профлисту Н75, толщиной 0,7 мм. Чтобы не терять его несущей способности, после заливки решил включить его в совместную работу с бетоном. Сделал так: перфоратором (сверло 6 мм) в каждом гребне пробил отверстия через метр и вставил в них отрезки проволоки толщиной 6 мм, длиной 10 мм, и на нее вместо звездочек положил и привязал арматуру, плюс сверху сетка. Даже жесткости прибавилось, сравниваю до и после вязки арматуры.

Пролеты по 3,6 и 2,0 м, в волне арматура 12 мм, сверху – сетка из проволоки толщиной 5 мм, с ячейкой 100×100 мм. Снизу волны закрыл обрезками газоблока и загерметизировал щели монтажной пеной, одного баллона хватило на 70 м². Настил опирается только на внешние стены и на несущую стену посередине. Плиту заливал бетононасосом, толщина перекрытия – 130 мм, площадь 76 м², ушло около 7 м³ раствора (М300). Через несколько часов можно было срезать бугры, ориентируясь на правило, на следующий день смочил плиту и отшлифовал.

Систему теплого пола обычно монтируют в чистовой стяжке, но при желании можно совместить теплый пол и монолитное перекрытие по профилированному листу.

Есть ли возможность монтажа труб ТП прямо в заливаемую плиту? Не ослабит ли такое перекрытие наличие в ней труб ТП? И если можно, сколько толщины добавить под 20 трубу? Я так понял, что ТП надо располагать между слоями армирования, чтобы верхний слой арматуры в бетоне не «утопить» для его нормальной работы? Хотелось бы один раз постараться и залить бетон ровно, чтобы остался только финишный наливной пол и не пришлось нагружать плиту дополнительной стяжкой.

Способ имеет право на жизнь, при условии увеличения толщины перекрытия и наличия определенного опыта.

Добавьте 20 мм, за счёт того, что плита будет толще, прочность ее увеличится, что скомпенсирует ослабление от труб. Сами трубы нужно расположить примерно по центру плиты. А вообще, закладывать ТП в перекрытие имеет смысл только в том случае, если уверены, что сможете залить плиту очень ровно, чтобы потом стяжкой не пришлось выравнивать. Если стяжка все равно будет, то проще в ней ТП разместить.

Если дом сезонного проживания и отапливаться в холода будет периодически, то на профлисте будет образовываться конденсат, как, впрочем, и на других поверхностях. В такой ситуации поможет утепление.

Решение для такого потолка – вспененный полиэтилен толщиной 5-10 мм с тщательным проклеиванием швов, между потолком и перекрытием.

В помощь всем, кто собирается заливать облегченное монолитное перекрытие по профилированному листу без балочного каркаса, Winder выложил сводную таблицу. Она незаменима, когда нет проекта и сделанных профессионалами расчетов. Нагрузочная способность приведенных перекрытий составляет 550 кг/м².

Также умелец поделился схемами перекрытия.

Что касается экономичности, в плане финансов такое перекрытие обойдется практически столько же, сколько пустотные плиты, возможно и несколько дороже. Тем не менее, это адекватная альтернатива пустоткам, если есть проблемы с подъездом тяжелой техники.

Я строюсь на участке, застроенном со всех сторон, туда и миксер с трудом заезжает, а о платформе с краном можно и не мечтать. По сравнению с грузовым вертолетом, чтобы доставить плиты на последние 40 метров и положить, монолитное перекрытие по профлисту копейки стоит.

Советы по заливке бетона

Согласно строительным нормам и правилам, толщина бетонной плиты должна перекрывать волны профлистов и возвышаться над ними как минимум на 50 мм. При выполнении дополнительной бетонной стяжки данный параметр уменьшается до 30 мм. В большинстве случаев создание цементной стяжки является необходимостью, так как сделать максимально ровную поверхность при самой удачной заливке основного бетонного слоя достаточно сложно. В любом случае будут присутствовать неровности, которые не получится скрыть никаким отделочным материалом. Как заливается бетонный раствор можно посмотреть на видео:

Монолитное перекрытие по профнастилу своими руками ↑

Подготовка ↑

Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо:

  • рассчитать усилия на основе точных размеров будущей постройки,
  • рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас; подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала; провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса.

Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.

Монтаж опалубки ↑

При выборе длины профнастила учитывают ряд важных моментов:

  • чтобы лист в дальнейшем не прогибался, опор должно быть три вместо двух; при коротких пролетах заливать бетон будет проще, так как давление при этом будет меньше.

Для крепления профлиста на металлическую основу обычно пользуются специальными саморезами , оснащенными усиленным буром. Благодаря такому усилению, саморез с легкостью проникает в швеллер. Причем совсем необязательно его заранее просверливать. Не зря же такой крепеж называется еще бронебойным.

Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее, чем вода. Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с балкой бронебойными саморезами с шагом порядка 40 см. В местах нахлестов также следует зафиксировать отдельные листы друг с другом. Крепление выполняют саморезами меньшего размера и меньшим шагом – порядка 25 мм. Завершив укладку профиля, приступают к армированию перекрытия по профнастилу.

Специфика армирования ↑

Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста. Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой.

Заливка бетона ↑

  • До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность. Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично. За рабочий день рекомендуется бетонировать конкретный пролет. Бетон должен выстояться пока не достигнет рабочий прочности. Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года. В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.

Перекрытие из профлиста и бетона

Использование прогрессивных строительных методов и применение современных материалов повышают темпы возведения новых зданий. Перекрытие по профлисту сегодня востребовано и популярно при постройке объектов – террас, гаражей, жилых домов, предприятий.

Традиционно, при выполнении перекрытий объектов применялись бетонные плиты. С их помощью строились высотные здания. Подъем тяжелых плит осуществлялся грузоподъемным оборудованием, применялся тяжелый физический труд рабочих. Перекрытия из профнастила снизили трудоемкость операций. Желаете узнать, как применить профлист для перекрытий? Эту работу можно выполнить самостоятельно, ознакомившись с материалом статьи.

В настоящее время при индивидуальном строительстве во время устройства перекрытий все чаще делается монолитное перекрытие по профнастилу

Основные этапы монтажа

Монолитное перекрытие по профлисту обустраивается посредством соединения перфорированных листов с поперечными балками. Дальше происходит монтаж опалубки, подразумевающий верхнюю фиксацию листов. Чтобы залить бетонную смесь под поверхность материала нужно обустроить временные опоры, гарантирующие неподвижное состояние всей конструкции.

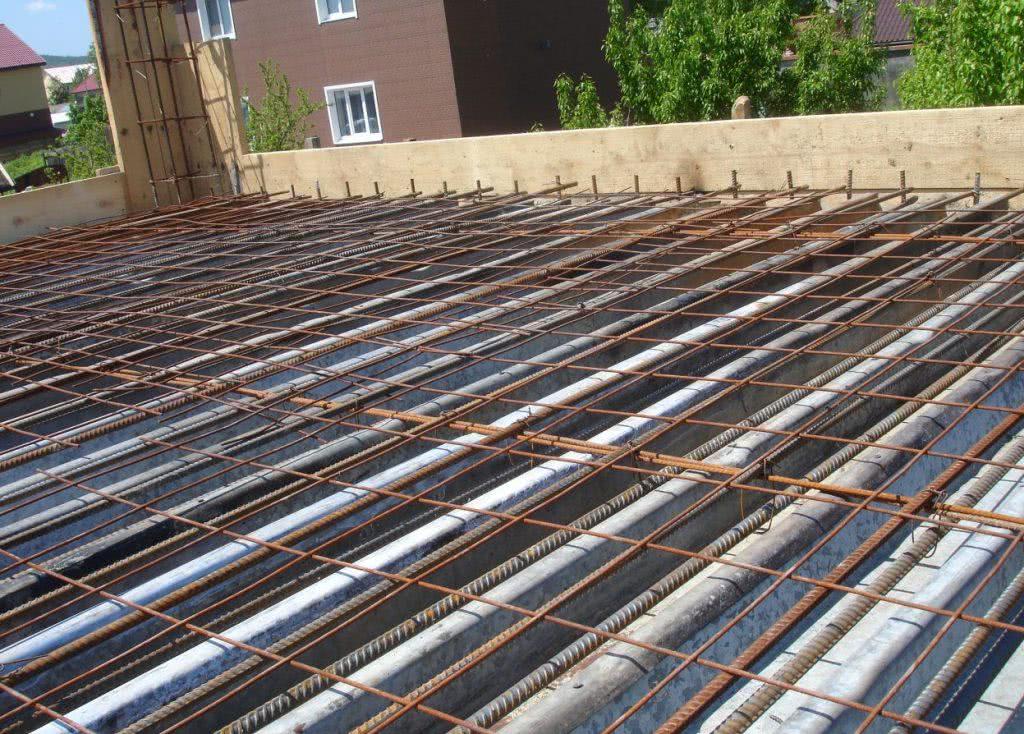

На настиле располагают металлическую арматуру и бетонируют нижний накат. Дальше выполняется выравнивание потолка и напольного покрытия. Когда перекрытие получит требуемую степень жесткости, временные опоры можно демонтировать. При выборе безбалочного крепления необходимо учитывать некоторые нюансы.

Крепление профиля

Если все расчеты были выполнены правильно, первым этапом будет фиксация профлистов на металлической основе. Для этой цели задействуются саморезы и усиленный бур. При этом крепежный механизм может зайти в швеллер даже при отсутствии специальных отверстий.

Чтобы усилить прочность конструкции, крепления нужно установить везде, где это возможно.

Армирование

Процедура армирования подразумевает обустройство внутреннего каркаса из металлических прутьев в монолитном бетоне, что гарантирует повышенные прочностные свойства. Для организации объемной структуры задействуется сварная сетка с ячейками 15 х 15 см и отрезки арматуры, соединяющиеся с помощью вертикальных связей или сварочного оборудования. Допустимый шаг объемной перевязки не должен превышать 20 см.

Заливка перекрытий

Заливка перекрытия по профнастилу бетоном делается по мере необходимости за один раз. Если подобная возможность отсутствует, необходимо зафиксировать временной промежуток, за который материал будет схватываться. Рекомендуется применять готовые бетонные смеси под марками М300 или выше с мелкофракционным щебнем (до 5 мм). Такой материал сможет заполнить все пустоты в опалубке и усилить конструкцию. Необходимо осуществить вибропрессование.

Работы по бетонированию осуществляются при плюсовых и минусовых температурных значениях. Во втором случае необходимо выбирать такие марки бетона, которые имеют в своем составе специальные пластификаторы. В первую очередь смесь нужно залить в перфорацию профлиста, а потом распределить по всей площадке. Если листы будут фиксироваться на внутренней полке двутавра, смесь лучше залить до уровня верхней полки.

Чтобы подать бетонную смесь, можно использовать следующие методы и инструменты:

  1. Стационарный или передвижной бетонный насос.
  2. Ленточный транспортер.
  3. Строительную бадью, для поднятия которой используется кран.

Подобный метод позволит залить смесь за один заход. Для выравнивания всей поверхности используется строительная гладилка. Слой бетона уплотняется с помощью глубинного вибратора, а с целью «железнения» поверхности задействуется сухой цемент.

Специфика бетонирования напрямую зависит от погодных условий. Чтобы предотвратить образование трещин, негативно влияющих на бетонную структуру, необходимо регулярно обслуживать несущий профнастил для перекрытий, увлажняя его и защищая влагоемкими материалами. Укладка перекрытия в Москве возможна при температуре не меньше +5°С. Процесс затвердевания летом может занять 1-2 недели при температурном диапазоне 15-20 °С.

Руководствуясь существующими строительными нормами и требованиями, бетонную плиту нужно возвышать над волнами профильных листов не меньше чем на 5 см. Если используется дополнительная стяжка, значение можно уменьшить до 30 мм.

https://youtube.com/watch?v=iLFurkVKefo

Выравнивание

Для выравнивания раствора используются гладилки и сухой цемент, обеспечивающий надежную защиту от негативных воздействий. Минимальные показатели толщины, которыми должен обладать безбалочный профнастил для перекрытия, составляют 250 мм.

В холодный период процедура созревания камня занимает больше времени. Если условия созревания соответствуют комфортным, временные опоры можно демонтировать меньше чем за месяц, переходя к следующему этапу обрабатывания профлиста.

Расчет перекрытия

Чертеж монолитного перекрытия по профнастилу. К проекту обязательно составляются чертежи, а расчеты делаются в соответствии с рекомендациями СНиП, СТО 0047 -2005 (лучше с помощью профессионалов). Учитываются габариты постройки, величина шага установки поперечных балок, их длина, нагрузка на них и на колонны, характеристики несущего профлиста (ширина, длина, толщина изделий, высота профиля). Следует исходить из того, что каждый лист вдоль своей длины должен опираться на 3 балки. Исходя из планируемой нагрузки на перекрытие, рассчитываются сечение арматуры и высота плиты.

Ее толщина определяется из масштабного отношения 1:30, зависящего от расстояния между поперечными балками. Монолитная бетонная плита может иметь толщину от 70 до 250 мм. Вес, который будет иметь монолитное перекрытие, определит тип и количество металлических колонн, параметры их фундамента, тип балок, величину нагрузки на одну колонну. Глубина волн листового профиля влияет на расстояние между балками: чем она больше, тем чаще устанавливаются балки, так как увеличивается масса бетона в углублениях профиля при нецелесообразности увеличения толщины плиты.

Сокращение шага пролета позволяет исключить прогиб листов. Следует учесть вес дополнительной полезной нагрузки, которую примет межэтажное перекрытие — за норму принято 150 кг/м2, которую следует увеличить на 33%. Общая величина эксплуатационной нагрузки рассчитывается с погрешностью до 0,5 кг.

Из нее определяются размеры поперечного сечения и длина балок. Вертикальные стержневые анкеры позволяют объединить профилированные листы и железобетон, что передает им часть нагрузки. Для пролета шириной в 3 метра потребуется материал толщиной не менее 0,9 мм. На практике вычисления сведены в программное обеспечение, позволяющее формировать рабочую документацию.

Заливка бетоном

Профили металлического штакетника.

При выполнении перекрытия по листу профнастила необходимо помнить, что минимальная толщина конструкции должна составлять 75-80 мм, но не считая высоты ребер листа. Бетонирование необходимо осуществлять бетоном марки В25 (или М350). Чтобы не произошло прогибание профилированного листа под весом бетона и арматуры во время выполнения работы и при высыхании бетонной массы, необходима установка специальных элементов. В середине пролетов между балками монтируют опорные временные конструкции.

Бетонирование перекрытий, где установлен оцинкованный лист, надо осуществлять без перерыва, то есть одним единым слоем, чтобы масса получилась прочной и надежной. Если бетонирование выполняется в жаркий день, то необходимо часто увлажнять уже уложенный бетон во время его схватывания. Это следует делать по той причине, что профилированный лист нагревается, а это увеличивает испарение влаги из бетона.

Схема мест крепления профлиста.

Устройство перекрытия требует внимания. Временные опоры можно убирать, когда бетон уже набрал около 70% расчетной прочности. В летнее время для этого необходимо примерно 10 дней при условии постоянного увлажнения бетона во время высыхания. В зимнее время опоры можно убирать только через 3 недели, раньше это делать не рекомендуется. Выполняя монолитное бетонное перекрытие по профнастилу, следует правильно выбрать профнастил, марку бетона. Именно от толщины и типа профилированного металлического листа будет зависеть прочность и надежность конструкции

Важно сделать правильный отбор арматурных прутьев. Лучше всего именно эту часть работы доверить специалисту, так как потребуется применение специальных программы, составление чертежей. Бетонированное монолитное перекрытие по профнастилу отличается высоким качеством и надежностью, оно применяется сегодня довольно часто

Бетонированное монолитное перекрытие по профнастилу отличается высоким качеством и надежностью, оно применяется сегодня довольно часто.

http://masterprofnastila.ru/youtu.be/Vjw6-NYrqDE

Это надежная конструкция, монтаж которой заключается в настиле металлического листа, армировании пояса, установке временных опор и заливке бетонной массы

Важно правильно выбрать материалы, соблюдать непрерывность заливки. Тогда конструкция получится очень прочной, долговечной, устойчивой ко многим типам нагрузки

Опалубка из профнастила — особенности изготовления композитных плит

В строительстве существует такой термин как «композитная плита». Это сталебетонная плита, в которой используется профлист для опалубки перекрытий. Профнастил выдерживает вес арматуры и бетонной смеси, при этом жесткость самого профиля позволяет использовать его в качестве дополнительной внешней арматуры. Кроме того, для стержней арматурного каркаса можно применить арматуру меньшего сечения, что значительно снижает затраты на устройство перекрытий такого типа.

Высота гофры и толщина профнастила в таких конструкциях взаимосвязана с расстоянием между несущими балками. Применение профлиста с большей высотой профиля и более высокой несущей способностью позволяет при разработке проекта увеличить расстояние между балками перекрытий. А при небольшой длине пролета можно использовать более тонкий и дешевый профлист с меньшей высотой гофры.

При этом нужно учитывать то, что хотя длина профилированных листов может достигать 12 и более метров, лучше опирать их не на две, а на три балки с опорой посреди листа. Это исключит прогибание или деформацию листов профнастила при неравномерной нагрузке на опалубку в процессе бетонирования перекрытия. Крепить профнастил для опалубки к опорным балкам нужно в каждую волну. Это значительно увеличит жесткость композитной плиты на стадии твердения бетонной смеси

Как выполнить монолитное перекрытие по профнастилу?

Современное строительство благодаря появлению новых материалов с уникальными эксплуатационными свойствами получила отличную возможность применять более эффективные и менее затратные способы возведения объектов. Один из них – отказ от применения сборного железобетона путем применения монолитных бетонных перекрытий по профнастилу. Купить профнастил в Харькове и воспользоваться рекомендациями специалистов предлагает компания НТК!

Достоинства монолитных перекрытий

Монолитные перекрытия широко используются при строительстве сооружений с металлическим каркасом. Помимо доступной стоимости, ключевым достоинством является возможность придания «на месте» любой геометрической формы (не подстраиваться под существующие плиты). Связка с несущими колоннами с помощью дополнительной арматуры при этом обеспечивает дополнительную жесткость и надежность.

Опалубка из профнастила

Среди разнообразия опалубок наибольшую популярность в последнее время приобрели несъемные конструкции из профнастила. Если не вдаваться в строительную терминологию, монолитное перекрытие представляет собой опалубку из профлиста с уложенным на нее арматурным каркасом нужной формы. Опалубка опирается на продольные балки, обеспечивая равномерное распределение нагрузки на здание.

Гофрированная форма поверхности ограничивает растекание бетона при заливке и застывании. Сплошная металлическая поверхность служит своего рода дополнительной арматурой: компенсирует усилия растяжения на сетку арматуры.

В некоторых объектах, ориентирование защитного покрытия профлиста вниз, позволяет сэкономить на дополнительной отделке потолка.

При выборе профлиста, нужно учитывать, что профиль должен выдерживать вес жидкой бетонной смеси. Наилучшим образом подходят листы, которые имеют дополнительные ребра жесткости, высоту волн не менее 60 мм и толщину от 0,7 мм, например профнастил Н-60. Поскольку гладкие профлисты не очень хорошо сцепляются с бетоном, на них выполняют «рифы» — специальные насечки.

Выбрать подходящий профлист можно на сайте производителя —

Расчет монолитного перекрытия по профлисту

Характеристики металлических элементов  — марка профнастила и сечение арматурных стержней зависят от действующих нагрузок и расстоянием между опорными балками.  В строительстве используют формулу 1:30. Иными словами при стандартной длине пролета в 6 м, слой бетона должен быть не менее 200 мм.

Монолитное перекрытие  по профнастилу относится к ответственным конструкциям, их проектирование выполняется по сложным формулам, в условиях специальных проектных организаций согласно действующим нормативным документам.  Любые ошибки на данном этапе чреваты не только дополнительными затратами, но и несут потенциальную угрозу для жизни людей и целостности здания.

Технология выполнения монолитного перекрытия

По окончании монтажа балок перекрытия согласно проектной документации производится укладка профлистов:

  • с нахлестом в одну-две волны;
  • с крепежом к верхним полкам опор;
  • с соединением листов с помощью заклепок.

Следующий этап – укладка арматуры. Предварительно устанавливается так называемая торцевая опалубка, ограничивающая зону на высоту монолитной плиты. Профиль сеток и выбор стержней для них определяется на основе проектирования. При больших площадях обустраивается несколько зон бетонирования.

Подача бетона ведется с помощью специального оборудования. Классический состав – одна часть цемента ПЦ-400, две части песка и четыре части гранитного щебня 5-10 мм.

Основные сведения

Заливка перекрытий с основой из профлиста представляет собой создание монолитной плиты, обладающей повышенной прочностью, запасом надежности. При изготовлении используется оцинкованный профилированный лист, материал с полимерной защитой, являющийся основой. Она выполняет функцию стационарной опалубки, заливаемой бетонным раствором. Силовую нагрузку воспринимают металлические каркасы.

Перекрытия на базе профлиста и бетонного раствора, при правильном расчете и в соответствии со всеми правилами проектирования, имеют продолжительный срок эксплуатации и высокую прочность. Соблюдение всех необходимых требований и пропорций определяет надежность постройки и безопасность людей, находящихся в здании.

Перекрытия такого типа применяются при строительстве многоэтажных общественных и промышленных зданий с нестандартными пролетами

  • малый вес. Масса профлиста не превышает 8 килограмм, что уменьшает нагрузку на силовую конструкцию;
  • обрабатываемость и технологичность. Листы материала легко крепятся, поддаются резке;
  • увеличенная прочность. Профнастил выдерживает повышенные усилия;
  • приемлемая цена. Низкая стоимость превратила его в материал, доступный широким массам;
  • эстетичность. Различная цветовая гамма листов профнастила позволяет гармонично вписать их в экстерьер;
  • транспортабельность. Малый вес и компактные габариты позволяют легко транспортировать материал;
  • экологичность;
  • устойчивость к природным факторам. Профнастил не подвержен влиянию погодных условий. Обладает повышенной устойчивостью к щелочной и кислотной среде.

Особенности монолитной конструкции

Межэтажное перекрытие из профнастила отличается от обычной конструкции специальным опалубочным усилением, позволяющим получить готовый потолок, не требующий дополнительной отделки.

Возможность применения разнообразных типов профилированного листа при возведении перекрытий является достаточно важным преимуществом

Достоинства:

  • возможность снижения расхода бетонной смеси, связанная с наличием «волн» различных размеров;
  • уменьшение количества материала для армирования;
  • увеличение прочности основания;
  • снижение массы конструкции;
  • равномерное перераспределение нагрузки;
  • возможность использования легких стеновых материалов, в том числе пено- и газобетонных блоков.

Профлист для перекрытий применяется относительно недавно. Метод перекрытия по профнастилу предполагает использование опалубки и бетона. За короткий период времени технология стала востребованной.

Монолитная железобетонная основа представляет собой цельную плиту, забетонированную на профлисте. Опоры конструкции – кирпичные стены, бетон, железобетонные элементы, стальной каркас. Плита заливается пролетом длиной от 1,5 до 6 метров. Размер бетонной полки над поверхностью листов определяется расчетным путем, составляет не менее 30 мм.

Если в бетонируемой поверхности выполнены проемы, укрепите вокруг них монолитный массив путем приварки в местах отверстий дополнительной арматуры.

Профлист, применяемый в качестве арматуры, должен иметь оцинкованное или какое-либо другое покрытие, которое обеспечит ему устойчивость к возникновению коррозии

Заключение

Монолитные перекрытия по металлопрофилю обладают неоспоримыми преимуществами. Они передают свою нагрузку на балки, а вот на стенках, наоборот, они снижаются.

Когда строится массивная коробка на ленточном фундаменте, заводские тяжелые перекрытия приводят к значительной стоимости стройматериалов. При применении профнастила достаточно будет установить колонный фундамент, что сохранит не только личные сбережения, но и существенно сократит время строительства.

Застройщик, который выбрал такую конструкцию, должен помнить, что монолитный профнастил не терпит никаких ошибок. Поэтому нужно предварительно нужно в точности выполнить все расчеты, а при любых сомнениях, лучше обратится к специалистам.
