Пол второго этажа по деревянным балкам: устройство пола, общие требования и пошаговая инструкция строительства пола

Выбор теплоизоляции и звукоизоляции

Для защиты помещения от теплопотерь через чердачное или подвальное перекрытие применяют теплоизоляторы. Их выбор на строительном рынке достаточно широк. При возведении деревянных домов используют только огнестойкие материалы, т.к. древесина пожароопасна, не может противостоять распространению огня.

Негорючие утеплители:

  • базальтовая вата;
  • стекловата;
  • эковата;
  • жидкий полиуретан;
  • пеностекло;
  • шлаковата;
  • фольгированные утеплители;
  • кермзит;
  • вермикулит;
  • перлит.

Пенополистирол для утепления межэтажных перекрытий не применяют. Он горит с выделением токсичных веществ, опасных для здоровья и жизни человека.

Схема утепления перекрытийИсточник pedkolledj.ru

Звукоизоляцию конструкций проводят тем же утеплителем, что и теплоизоляцию перекрытий. За счет пористой или волокнистой рыхлой структуры материал плохо пропускает звуковые волны. Они отражаются от стенок микропустот в толще изолятора, снижая свою интенсивность.

Технология монтажа перекрытий из дерева

Для выполнения работ потребуются следующие инструменты:

  • топор;
  • циркулярная пила;
  • ножовка;
  • молоток;
  • шуруповерт;
  • саморезы и гвозди;
  • рубанок;
  • гидроизоляционный и теплоизоляционный материалы;
  • строительный уровень длиной не менее 80 см.

  1. При возведении стен в их верхней части формируют специальные проемы или углубления для балок. Перед началом работ эти гнезда очищают от пыли и мусора и настилают в них гидроизоляционный материал. Чаще всего используют рубероид. Если стены из кирпича, гнезда можно обработать битумом или мастиками на его основе.
  2. Торцы балок обмазывают битумом.
  3. Укладывают опоры в предварительно подготовленные проемы.

Если строение возведено из дерева, балки врубают в верхний венец. Существует такой способ крепления опорных элементов к стене, как ласточкин хвост. Оно используется в домах, выстроенных из бревна или бруса. Этот метод соединения прост и надежен. Для фиксации балок необходимы металлические скобы.

Деревянные перекрытия в доме монтируют по следующим правилам:

  • уложенный в гнездо брус должен отстоять от стен углубления не менее, чем на 4 см;
  • балки должны располагаться на расстоянии 40-50 см от дымохода;
  • каждую 3-4 балку крепят к стене анкерами;
  • пространство между брусом и стенками гнезда заполняют паклей или стекловатой.

Схема монтажа межэтажных перекрытий предусматривает устройство тепло- и звукоизоляции. Поэтому оставшиеся после укладки балок щели заполняют монтажной пеной.

Технология устройства настила

В зависимости от местонахождения наблюдателя, деревянные перекрытия между этажами могут представлять собой либо пол, либо потолок помещения. К устройству пола требования особые. Перед тем, как приступить к монтажу настила, каждую балку с обеих сторон подшивают черепными брусками сечением 40х40 см или 50х50 см.

Они послужат опорой для чернового пола. Аналогичным образом можно поступить и с устройством настила, образующего потолок. Но технология монтажа этого конструктивного элемента не имеет специальных требований для выполнения таких работ.

Устройство перекрытия по деревянным балкам начинают с крепления к нижней части опор неструганных досок толщиной от 15 мм. Они впоследствии послужат черновым потолком. На получившийся в процессе подшивки настил сверху укладывают гидроизоляционный материал: рубероид, специальную мембрану или плотный полиэтилен. На него — утеплитель.

Монтируют обшивку верхней части перекрытия по деревянным балкам. Доски крепят гвоздями или саморезами. Зная последовательность работ, их несложно выполнить своими руками. Перекрытие дома должно представлять собой герметичную, прочную, качественно утепленную конструкцию. Этот элемент здания испытывает наибольшие весовые нагрузки, поэтому для его устройства выбирают исключительно качественные материалы.

Перекрытия.

Помимо общеизвестных задач, важнейшей функцией перекрытия является обеспечение пространственной жесткости дома, за счет надежного связывания стен дома в горизонтальной плоскости.

Основные требования для перекрытий частного дома:

  • достаточная жесткость и прочность, несущая способность не менее 210 кг/м 2 (для чердачных 105 кг/м 2 );
  • перекрытие должно быть жестким,‭ ‬то есть под действием нагрузок не давать прогибов.‭ (‬допустимая величина прогиба до‭ ‬1/250‭ ‬пролета);
  • обеспечивать хорошую звукоизоляцию между этажами;
  • если перекрытие между отапливаемыми этажами, то оно должно быть хорошим энергоаккумулятором;
  • если перекрытие между отапливаемым (например 1-м этажом) и не отапливаемым (например цокольным) , то оно должно иметь необходимую теплоизоляцию;
  • перекрытие должно иметь оптимальную массу, чтобы был выдержан баланс между наименьшей нагрузкой на фундамент, жесткостью и прочностью «диска перекрытия» связывающего стены, а так же звукоизолирующими свойствами;
  • пожарная безопасность и огнестойкость. Например, предел огнестойкости железобетонных перекрытий‭ ‬— 60‭ ‬мин‭; ‬деревянных перекрытий с засыпкой и нижней оштукатуренной поверхностью‭—‬ 45‭ ‬мин.

Регламентирующие документы для конструкций перекрытий: СНиП II-25-80 «Деревянные конструкции»; СНиП 23-03-2003 «Защита от шума»; ГОСТ 23499 -79; СНиП 23-02-2003; ГОСТ 8829-94; ГОСТ 27108-86; ГОСТ 1005-86 (1991); ГОСТ 28015-89 (1996); ГОСТ 26434-85; ГОСТ 9561-91

Перекрытие деревянными балками

Преимущества: самая дешевая и легкая конструкция; прос-тота монтажа; не требует применения тяжелой и крупногабаритной строительной техники; удобство проведения шумо- и теплоизоляции; легко переделать конструкцию в готовом доме.

Недостатки: малая несущая способность и механическая прочность; ограниченная длина пролета до 4,5м; требует качественной гидро- и пароизоляции; слабая огнестойкость; требует каждые 5 лет обработки антипиренами и антисептиками; при строительстве каменного дома не допускается установка на перекрытие поддонов с камнем или блоками (нагрузка от них более 1000кг/м 2 ).

Перекрытие из несущих теплоизоляционных SIP панелей

Преимущества: дешевые, легкие и достаточно прочные готовые панели перекрытия; простая и быстрая в монтаже конструкция; не требует применения тяжелой и крупногабаритной строительной техники;

Недостатки: обязательно требует наличия в доме системы активной вентиляции; прочность перекрытия значительно зависит от прочности деревянных балок в панелях; долговечность зависит от качества пенополистирола в панелях (срок эффективной эксплуатации может снизиться до 20-30лет); при пожаре — высокая вероятность отравления продуктами горения.

Перекрытие деревянными балками из клееного бруса

Преимущества: долговечная, легкая и простая в монтаже конструкция; в 2-2,5 раза больше несущая способность и огнестойкость, чем у деревянной балки того же сечения; применимо для пролетов до 12м; не требует химобработок в течение всего срока службы; не требует применения тяжелой и крупногабаритной строительной техники; удобно производить шумо- и теплоизоляцию; легко переделать конструкцию в готовом доме.

Недостатки: балки из клееного бруса в 3-3,5 раза дороже, чем деревянный брус; имеют невысокую огнестойкость; очень критично – качество изготовления балок (при изготовлении самых дешевых балок используют зачастую некачественную древесину и посредственный, не экологичный клей, это является причиной расслоения балок и их токсичности); при строительстве каменного дома не допускается установки на перекрытие поддонов с камнем или блоками (нагрузка от них более 1000кг/м 2 )

Перекрытие деревянными балками двутаврового сечения

Преимущества: самые легкие и прочные из деревянных балок перекрытий; долговечная и простая в монтаже конструкция; больше несущая способность и огнестойкость, чем у балок из клееного бруса; применимо для пролетов до 9м; не требует химобработок в течение всего срока службы; не требует применения тяжелой и крупногабаритной строительной техники; удобно производить шумо- и теплоизоляцию; легко переделать конструкцию в готовом доме.

Недостатки: двутавровые деревянные балки -самые дорогие деревянные конструкции; имеют лучшую огнестойкость среди деревянных, но ниже любого бетонного перекрытия; очень критично – качество изготовления балок (качество древесины, клея и техпроцесса производства); при строительстве каменного дома не допустима установка на перекрытие поддонов с камнем или блоками (нагрузка от них более 1000кг/м 2 )

Деревянные

У будущих домовладельцев популярным является устройство перекрытий на балочной основе из дерева. Оно позволяет оборудовать достаточно хорошее утепление дома. Имеет как преимущества, так и недостатки.

Схема устройства деревянных перекрытий для дома

  • приятный внешний вид;
  • сравнительно небольшой вес;
  • быстрый монтаж и последующий ремонт;
  • экологическая чистота.
  • оно огнеопасно, требуется специальная пропитка;
  • от перепадов температуры, влажности может деформироваться;
  • дерево подвержено гниению, воздействию насекомых, грибков.

Однако эти недостатки можно свести к минимуму, отодвинуть ремонт, применяя специальные противопожарные растворы и антисептические средства. Для выполнения требований пожарной безопасности деревянные детали, используя асбест, изолируют от дымохода. Между ним и ближайшей балкой обычно ставят короб, заполненный негорючим материалом, например, минеральной ватой.

Строящемуся дому из оцилиндрованного бревна или сруба в большей мере подходят балочные рейки из дерева лиственных или хвойных пород.

Вариант устройства перекрытий в доме из бревна

Для возведения жилых помещений это экологически чистый и сравнительно недорогой стройматериал. К тому же хорошая звукоизоляция будет обеспечена. Древесина легко поддаётся обработке и сравнительно недорогая.

Для подвала коттеджа или гаража под домом необходимо устройство более прочного перекрытия. Если балки из дерева, то расстояние между ними необходимо сделать несколько меньше. В этом случае лучше, если они будут металлическими, и по ним настилать деревянный пол всего первого этажа. Они в меньшей мере подвержены неблагоприятному воздействию подвальной среды, поэтому ремонт понадобится нескоро. При обустройстве гаражного помещения не следует забывать о таких факторах, как шумоизоляция и достаточно эффективное утепление верхнего помещения.

Цельные и клеёные

Если пролёты не более 5 м, то используются цельные деревянные балки, которые вполне способны обеспечить прочность потолка и обустроить надёжный пол. Но они могут быть клеёными, для которых нет ограничений по длине. Они превосходят неклеёные по следующим параметрам:

  • высокой прочностью;
  • длительным сроком эксплуатации;
  • отсутствием деформации;
  • возможностью осуществить монтаж перекрытия в длинных пролётах.

В межэтажных перекрытиях дома балки из бруса часто оставляют со стороны потолка открытыми. Их гладкая поверхность с привлекательным рисунком натурального дерева украшает дизайнерское оформление. Его по этажам также не закрывают, так как он придаёт особую привлекательность помещению. В соответствующем стиле необходимо оформить пол. Он должен быть из деревянных досок, по цвету гармонирующих с дизайном всего помещения.

Двутавровые

В каркасных домах широко используются двутавровые балочные конструкции. Зачастую их выбирает тот пользователь, которого волнует утепление своего дома и межэтажная звукоизоляция. Двутавры несложно сделать из обычного клеёного бруса. По форме они напоминают две буквы «Т», соединённые по основанию

Заменяют массу несущих балочных реек, сокращают затраты времени на устройство перекрытий и что немаловажно, с их использованием возможен монтаж в пролётах до 15 м

Двутавры от воздействия влаги не деформируются, частый ремонт им не понадобится. С их использованием в доме своими руками может быть оборудована замечательная межэтажная звукоизоляция и достаточно эффективное утепление. Чтобы исключить вероятность скрипа напольного покрытия, к ним прибивают так называемый черновой пол.

Пример двутавровых перекрытий в деревянном доме

Конструкция их очень удобна для прокладки коммуникаций по этажам: электропроводки, водопроводных и газовых труб, вентиляции.

Доски вместо балок

В строительной практике применяется устройство перекрытий, в которых вместо несущих брусьев используются поставленные на ребро толстые доски. Предпочтительно, чтобы они были сечением не менее 60х200 мм. Концы их врезают на полную толщину деревянной стены. Укрепляются одна от другой на расстоянии в два раза меньшим, чем дистанция между балками из клеёного бруса или оцилиндрованного бревна. Монтаж такой конструкции возможен при нешироких пролётах. Тогда пол будет очень устойчив, а обустройство потолка потребует обычных материалов, чтобы обеспечить утепление и создать хорошую звукоизоляцию.

Пример монтажа досок перекрытия

Особенности маркировки ЖБИ плит для перекрытия

Производство железобетонных изделий выполняется в четком соответствии ГОСТ стандартам, согласно которым готовая продукция маркируется следующим образом:

    • Марка «1П»: структура изделия однослойная и сплошная без пустот;
  1. Марка «2П»: структура плиты также без пустот и однослойная, но толщина самого изделия больше;
  2. Марка «1ПК»: изделие с пустотами круглой формы в диаметре 1.6;
  3. Марка «2 ПК»: изделие с круглыми пустотами внутри, диаметр которых 1.4;
  4. Марка «ПБ»: структура продукции многопустотная.

Наибольшей прочностью и износоустойчивостью характеризуются плиты марок 2П и 2ПК, в производстве которых применяют бетон высшей прочности. Их лучше использовать в строительстве больших промышленных и общественных сооружения. Для частного строительства и возведения легких конструкций подходят плиты марок 1П, ПБ и 1ПК.

Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.
Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.
Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.
Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками. Схема деревянного перекрытия с разделенными балками

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева. Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м

Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

Балочные конструкции

Балки могут быть металлические (швеллера), деревянные (древесина хвойных пород дерева) и железобетонные.

Этот вид межэтажного перекрытия можно сделать из металла, железобетона и дерева. Для более плотного их расположения (и для улучшения звукоизоляции и теплоизоляции) между балками укладывают специальное заполнение. Для деревянных перегородок рекомендуют брать только хвойные породы деревьев и не моложе 1 года, и будет идеально, если балки просушены в течение 3 лет.

Для выполнения деревянной межэтажной перегородки берутся следующие материалы:

  • деревянные балки хвойных пород (высотой от 140 до 240 мм и шириной от 50 до 160 мм);
  • утеплитель (при чердачном перекрытии);
  • антисептический раствор;
  • рубероид.

Для удобства лучше пользоваться прямоугольными балками, но возможен вариант с круглыми балками – бревнами, если задуман вариант деревенского одноэтажного дома.

Антисептиком материал обрабатывается для предотвращения появления в дереве гнили и поражения насекомыми-вредителями.

После обработки оба конца балок оборачивают рубероидом, осмаливают или просто обжигают (следует знать, что балки на концах нужно сделать немного скошенными). По желанию укладывать такие балки можно и вручную, благодаря их не очень большому весу.

При дальнейшем сооружении настила для пола делается утепление, если это перекрытие чердачное, если же межэтажное – утепление пола не производят.

Технология монтажа


исполнитель выполняет полный комплекс подготовительных работ

Алгоритм работ при монтаже смешанных перекрытий:

  • перед монтажом балки убеждаются, что высота ее соответствует ширине пролета в соотношении 1:16;
  • соотношение сторон балки должно выдерживаться 7:5, которые считаются самыми прочными;
  • к боковым поверхностям двутавра укрепляют черепные бруски, допускается размер сечения 60х60 либо 50х50 мм;
  • устанавливают накат из доски либо плит OSB;
  • устанавливаю внутри наката слой пароизоляции, закрепляя его степлелом, нахлест пленки должен быть не менее 100 мм, для плотности его проклеиваются монтажным парозащитным скотчем;
  • поверх устанавливают экологический безопасный акустический утеплитель, со слоем не менее 100 мм, лучше всего для этой цели подходят плиты группы минераловатных материалов;
  • устанавливается гидрозащитная мембрана с нахлестом 100 мм, швы проклеиваются строительным скотчем;
  • устанавливается тонкая обрешетка 3 см, для создания вентиляционного зазора;
  • устанавливается черновая конструкция пола из досок;
  • устанавливается чистовая конструкция пола из плиты OSB и отделочного материала: линолеум, плитка или ламинат.

Требования к несущей системе пола

Качественное утепление деревянного пола требует соответствия конфигурации его подсистемы (лаг, опор, перемычек) имеющимся размерам и форм-фактору утеплителя. Наиболее пригодными для утепления деревянного пола считаются пенополистирол и минеральная вата, реже используются насыпные гранулированные наполнители вроде эковаты или перлитовой крошки. Конструкция несущей системы пола должна позволять надёжно зафиксировать утеплитель, обеспечить его неподвижность и при этом сохранить свою прочность и функциональное назначение.

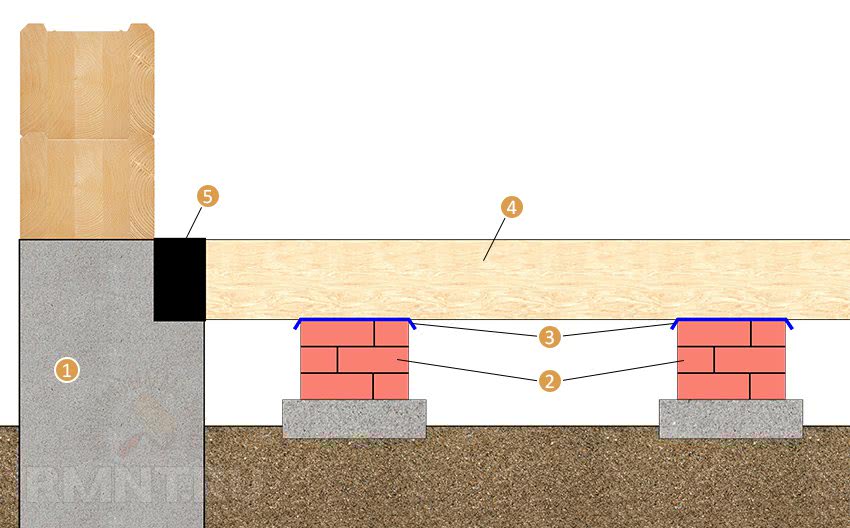

1 — ленточный фундамент; 2 — опорные столбы; 3 — гидроизоляция; 4 — лаги пола; 5 — гидроизоляция лаг

Также необходимо удостовериться, что влага, содержащаяся в каменных элементах строения — фундаменте и опорных тумбах — не будет мигрировать в древесину. Для этого используют подкладки из 2-3 слоёв рулонной гидроизоляции

Следует заострить внимание на обработке древесины перед началом монтажных работ. Все пиломатериалы должны быть тщательно пропитаны антисептиками и, при необходимости, антипиренами, а затем высушены в штабеле

Таблица расчета нагрузок балок

При использовании для перекрытия досок, следует позаботиться о том, чтобы они не скручивались, когда на них будут действовать различные нагрузки.

Чтобы это обеспечить, следует устанавливать их на расстоянии не более чем 60 см одна от одной, а так-же, выполнить их обшивку при помощи жесткого листового или плитного материала, толщина которого будет больше 1,2 см.

Тут можно пользоваться фанерой, плитами ДСП, ЦСП либо же ОСП. Роль обшивки — силовой каркас, а следовательно, увеличение несущей способности деревянных перекрытий. Одновременно, не стоит забывать о том, что расположение короткой стороны плит должно быть перпендикулярным в сравнении с установленными балками перекрытий, а расположение соединений параллельных балкам должны быть вразбежку.

Для обеспечения удобного крепежа обшивочного материала к балкам предварительно набивается:

  • С нижней стороны — обрешетка;
  • С верхней — лаги.

Под обрешетку выбирают деревянные доски, имеющие сечение не менее 2 на 9 см, они закрепляются под углом 90 градусов к балкам, а расстояние между ними должно быть около 60 см . При уже готовой обрешетке, как подшивкой можно пользоваться гипсокартонными листами, толщина которых приблизительного равняется 1,2 см . расположение всех краев в плитах или листах, должно быть поверх опорных элементов в обрешетке или каркасе.

При монтаже пользуются саморезами, которые имеют длину на 4 см больше чем толщина гипсокартона, или другого плитного материала, используемого вами. Шаг крепления должен быть равным 20 см. Сверху, на установленные лаги обшивка может и не укладываться.

Как вариант, вместо лаг, можно установить доски с уже готовыми вертикальными распорками, сечение которых 10 на 4 см . Пи помощи них происходит усиление жесткости перекрытий, если высота досок, которые вы используете.

Монтаж распорок осуществляется в пролетах между балками, а расстояние между распорками не должно превышать 210 см по отношению к опорам балок и ближайшим вертикальным связям. При крепеже пользуются гвоздями или металлическими кронштейнами. В случае использования бруса в качестве балок, укрепление конструкции перекрытий не является обязательным.

Ну, вот и все, основные положения монтажа чердачных перекрытий изложены. Однако помните, услуги специалистов – это гарантия качества, так что ели вы хотите осуществить данные работы максимально быстро и качественно, лучше воспользоваться услугами профессионалов.

Деревянные перекрытия

Перекрытие из древесины выбирают в большинстве случаев из-за невысокой стоимости его устройства, малого веса и простого монтажа. Еще одним плюсом является возможность замены прогнившей балки, а реконструкция горизонтальных несущих конструкций из любых других материалов более затратна как с финансовой стороны, так и с точки зрения трудоемкости.

Есть некоторые ограничения относительно применения деревянных межэтажных перекрытий в домах из газобетона:

  • Расстояние между несущими стенами не должно превышать 6 м – в противном случае образуется прогиб бруса, что снижает несущую способность горизонтальной конструкции и общую прочность здания.
  • Перед применением древесину обрабатывают антисептическими составами – для защиты от образования плесени, грибка, повышения огнестойкости.
  • Расстояние между смежными балками устанавливается в пределах 300-600 мм (в зависимости от сечения бруса и предполагаемых нагрузок).

Технология устройства

Традиционно балочное перекрытие в доме из газобетона выполняется из массивного бруса или клееных балок следующих размеров:

  • Ширина – 50-200 мм.
  • Высота – 200-400 мм.

Сечение определяется исходя из предполагаемых нагрузок и длины пролета.

Балки перекрытия укладываются на армопояс, при этом зона опирания вглубь стены должна составлять в пределах 120-150 мм. Участок брусьев, который будет опираться на несущие стены, рекомендуется дополнительно изолировать рубероидом. Крепление производится с помощью специальных оцинкованных уголков.

Снизу балок с помощью строительного степлера фиксируется пароизоляционная мембрана. Затем создается черновой потолок в доме из газобетона с применением OSB. Но возможен и другой вариант – крепление подшивочных досок, которые будут выполнять одновременно несколько функций:

  • поверх них укладывается тепло- и звукоизоляционный материал – идеальным решением будет минеральная вата;
  • снизу к ним крепится отделочный материал (вагонка или листы гипсокартона).

Сверху утеплителя настилается и крепится к балкам гидроизоляционная мембрана. Окончательным этапом является устройство чистового напольного покрытия.

Правильный «пирог» при устройстве межэтажного перекрытия и пола первого этажа (цокольного) в доме из газобетона:

Виды шума

Звук имеет ряд параметров и способен сильно влиять на психику человека и его мозг. Самое главное в раздражающем факторе – это интенсивность звука, измеряемая в децибелах. В жилых домах допускается интенсивность шума до 40 Дб днем, ночью – не более 30Дб. В действительности эта проблема ни застройщиков дома, ни работников жилищно-коммунальных контор не волнует. «Спасение утопающих – дело рук самих утопающих», так что приходится нам думать, как оградить себя от назойливых соседей.

Шумы, которые проникают сквозь межэтажные перекрытия, делятся на воздушный вид и ударный. Они различаются друг от друга по способу акустического влияния на стены и перекрытия.

  • звуки повышенной громкости от видео- и аудиоаппаратуры, а также от музыкальных инструментов, относятся к воздушному виду шума. Попадая на перекрытия, звук вызывает определенные колебания, которые в свою очередь частично отражаются в помещение на нижнем этаже;
  • ударный шум – это механическое воздействие на стены и полы. Как правило, это топот, шумы от передвижения мебели, стуки. Такие действия, предполагающие издание шума, не регламентируются законодательством в зависимости от времени суток. Звуковая волна от ударного шума не рассеивается частично, как при воздушном, а полностью передается на нижний этаж, дополнительно отражаясь от стен. Это называется косвенной передачей звука.

Основные преимущества и недостатки деревянных перекрытий

В сознании граждан сложился стереотип, согласно которому панели из сборного железобетона — единственно возможное решение для любого здания. Преодолеть его не трудно.

Достаточно перечислить преимущества деревянных балочных перекрытий:

  • Минимальная стоимость (1 м3 бруса в несколько раз дешевле 1м3 пустотных панелей);
  • Нагрузка на стены в 2-3 раза меньше, чем от панелей. Это позволяет существенно снизить расход арматуры и бетона при устройстве фундамента;
  • На небольших пролетах (до 4 метров) деревянные балки можно укладывать вручную, используя простейшие приспособления (лебедку или подъемный блок). Смонтировать тяжелые плиты без мощного крана – задача нереальная;
  • Низкая трудоемкость и высокая скорость работ (по сравнению с заливкой монолитного ж/б перекрытия);
  • Экологичность (в бетоне используется гранитный гравий, радиационный фон которого может существенно превышать норму).

Как известно, достоинства не бывают без недостатков. У перекрытий из древесины их немного:

  • Повышенная деформативность. Проявляется в эффекте вибрирования при хождении и образовании трещин в местах примыкания перегородок из гипсокартона;
  • Низкая огнестойкость (без специальной пропитки);
  • Относительно небольшая длина (не превышает 6 метров). У ж/б панелей она достигает 7,2 метра.

К числу недостатков данных конструкций некоторые авторы тематических статей относят образование трещин в штукатурке потолка и плохую изоляцию ударного шума. Однако, при грамотном подходе к монтажу две эти проблемы решаются просто и надежно. Для этого ниже несущих балок укладывают ряд менее толстых брусьев, специально предназначенных для подшивки потолка (гипсокартон, ОСП, вагонка, доска).

Защита перекрытий

Противопожарная защита

Особые требования к строительным материалам и конструкциям предъявляют нормы противопожарной защиты. Конструкции из разных по своим свойствам материалов различают по способности задерживать огонь в течение некоторого времени (полуогнестойкие) и полностью останавливать его распространение (огнестойкие).

В жилищном строительстве, в частности в зданиях, где пол верхнего перекрытия расположен более чем в 7 м от уровня земли, конструкции междуэтажного перекрытия должны обладать по меньшей мере огнезадерживающими свойствами (продолжительность сопротивления огню — не менее 30 мин в опытных условиях). Бетоны, в том числе и легкие, огня не боятся, по крайней мере, успешно его сдерживают в течение 3—4 ч. Древесину обычно обрабатывают растворами, придающими ей огнестойкость.

Хороший эффект дают негорючие материалы, в частности гипсоволокнистые и гипсокартонные плиты, широко применяемые для облицовки помещений. При проектировании перекрытий по открытым деревянным балкам необходимо учитывать и то, что эти балки подвержены воздействию огня не только снизу, но и с боков, и соответственно располагать огнестойкую облицовку.

При определении параметров стойкости конструкций из цельной древесины (например, хвойной) скорость ее выгорания принимают равной 0,8 мм/мин. При расчете перекрытий по открытым деревянным балкам высотой 24 см при ширине пролета 580 см ширину балок с учетом огнестойкости увеличивают до 12 см и более.

Защита от климатических воздействий

В специальной защите от климатических воздействий деревянные конструкции наружной стены, плоской крыши, перекрытия чердачного (технического) этажа или мансарды с наклонными стенами при исправной кровле не нуждаются. Защита же древесины междуэтажного перекрытия важна только в помещениях с повышенной влажностью (как правило, в зоне душа, ванных, прачечных и бани). Для всех приведенных конструкций невентилируемых перекрытий, в том числе и для открытых балок, вполне достаточна защита древесины лакокрасочными покрытиями или другой отделкой. Специальные химические средства здесь не нужны. В отдельной, специально устроенной вентиляции такое перекрытие не нуждается вовсе. При устройстве дощатых полов на лагах вентиляция желательна, и для этого в полу устраивают вентиляционные решетки или плинтусы с нащельниками.
