Обзор пандусов для инвалидов: свобода передвижения в любых условиях

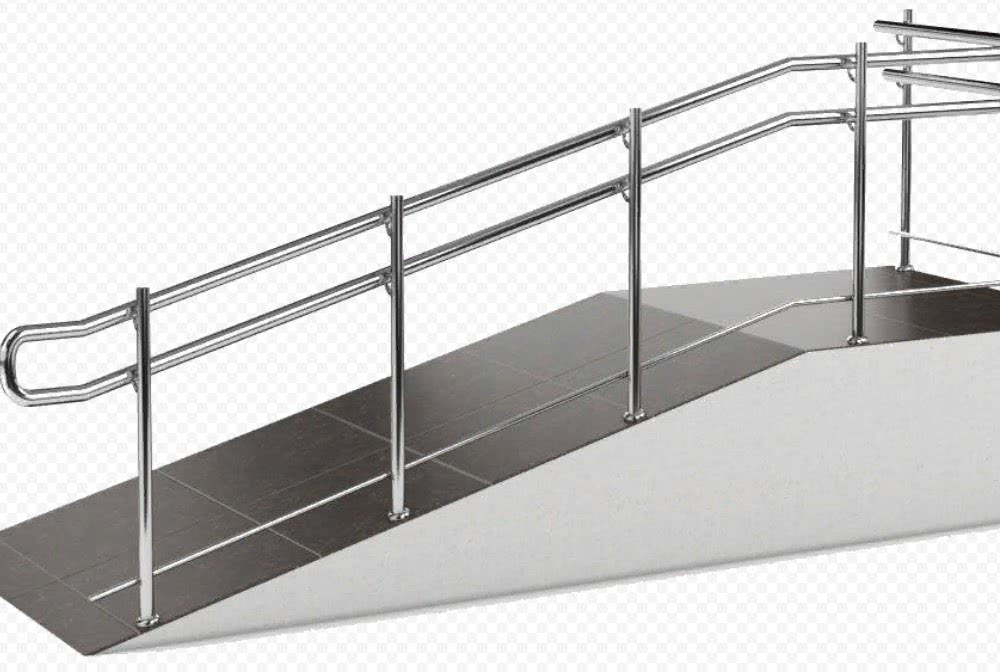

Перила и поручни

В соответствии с правилами, ГОСТ, перила и поручни устанавливают так:

  1. При сооружении пандуса перила делают по обеим сторонам дорожки. Если подразумевается движение в обе стороны, поручни ставят вдоль середины, разграничивающей стороны движения.
  2. Если угол наклона подъемной части дорожки меньше 5%, поручни необязательны.
  3. По нормативам ГОСТ поручни устанавливают так, чтобы было 2 уровня высоты. Первый – на высоте 70 см от пологой дорожки, второй на высоте в 90 см. Если пандус предназначен для перемещения детских инвалидных колясок, устанавливают поручень на высоте 50 см.

В соответствии с ГОСТ Р51261-99 поручни, перила ставят на конструкциях с высотой подъема от 15 см, протяженности пологой части от 180 см. Часть перил, выходящих за пределы площадки от 30 см, конструкции делают гладкими, без выступов, острых углов, которые могут поранить руки, помешать прочному захвату.

К дополнительным требованиям по монтажу перил, поручней относят:

  • параллельность перил относительно друг друга;
  • прочность, надежность;
  • отсутствие ранящих элементов, неразрывность поручней по всей длине;
  • отступ от стен 45-60 мм.

Перила, поручни делают из металлической трубы сечением в 40-60 мм.

Перила и поручни устанавливают с учетом удобства эксплуатации

Нормативные размеры и конструкции

Нормативные размеры регламентируют акты ГОСТ, СНиП:

  • максимально допустимая высота пролета до 80 см;
  • ширина для двустороннего движения 1,8 м, одностороннего 1,5 м;
  • оптимальная ширина пандуса от 2 м;
  • край дорожки дополняют бортиками высотой от 5 см;
  • металлические поручни устанавливают на высоте до 0,9 м.

Двухколейные конструкции ставят для индивидуального пользования. Обустройство пандусов для мест общего пользования допускается в виде ровного сплошного покрытия. Для удобства передвижения инвалидов с ОВЗ посередине дорожки делают ступени для сопровождающего, ширина ступеней не более 40 см.

Предельные углы спуска

Чтобы перемещение колясок по пандусу было комфортным, установлены следующие нормативы:

  1. Уклон пологой части не более 8-15%. На практике максимальная величина уклона редко превышает 10%. Увеличивают показатель в условиях ограниченной площади.
  2. Максимально допустимый угол спуска 18%. В этом случае пандус обязательно оснащают перилами, поручнями.

Установка пандусов на лестничные пролеты возможна только с полной переделкой последних, во всех других случаях выявляется нарушение уклона.

Требования к площадкам

Нормативные размеры площадок:

  • ширина от 18,5 м;
  • глубина при открывании двери наружу от 1,5 м, внутрь – от 1,4 м;
  • габариты горизонтальной ровной площадки для полного разворота от 2 м;
  • ширина на выезде с прямого марша 90-140 см;
  • ширина на выезде с поворота от 140 см;
  • ширина перед спуском, поворотом под прямым углом от 140 см.

Все параметры допустимо увеличивать, но не уменьшать.

Элементы ограждения

Свод требований к ограждениям предписывает следующие параметры установки:

  1. Ограждения устанавливают по всей длине дорожек, включая горизонтальные площадки. Ограждения не могут иметь перерывов более 2 см ширины.
  2. Высота расположения основного поручня до 0,7 м. Дополнительные перила ставят на высоте от 0,5 м для детей, 0,9 м для сопровождающих.
  3. Поручни делают ровными, округлыми без зазубрин, ранящих элементов. Элементы ограждения выставляют непрерывной линией, расположенной на одной рекомендованной высоте.
  4. Фиксацию ограждений выполняют с наружной стороны, торцов.
  5. Свободная часть поручней за пределами марша не менее 30 см. Концы делают закругленными.

Поручни и ограждения изготавливают из прочного материала. Чаще всего используют круглую трубу сечением 40-60 мм.

Почему выбирают C3-лестницы

Если говорить о преимуществах изделий, изготовленных по технологии C3, то в первую очередь, раз мы говорим об инвалидах и мамах с детьми, стоит остановиться на антискользящих свойствах облицовочных плит. Они имеют рельефный рисунок («волна», «габбро» и другие), препятствующий скольжению при любой погоде и это не просто слова. В том, что C3-лестницы не скользят, убедились уже сотни клиентов, а на представленных фото видно, что площадки за счет присутствия рисунка выглядят неповторимо.

Остановиться также хотелось бы на высоких прочностных характеристиках, а марочная прочность изделий, изготовленных по этой инновационной технологии, М1200 сравнима разве что с гранитом. Покрытие пандуса. К тому же, не будет пропускать воду (за счет обработки швов эпоксидной затиркой и покрытия водоотталкивающим гидрофобизатором). Изделия имеют хорошую морозостойкость и способны выдержать 500 циклов замораживания/размораживания и более.

Что необходимо знать перед монтажом?

Прежде чем оборудовать зданием пандусом, следует получить одобрение на это от домоуправления

Очень важно, чтобы данная конструкция не создавала проблем для передвижения жильцов по подъезду, не ухудшала его эстетичность, а также обладала всеми необходимыми характеристиками, которые определены ГОСТом. Решая, какой из вариантов пандуса для инвалидов установить, следует позаботиться о соблюдении ряда правил:

Конструкция должна обеспечивать комфортное перемещение по нему инвалидной коляски
В данном случае речь идет лишь о создании специализированной площадки, которой смогут пользоваться один или несколько лиц.
Изделие должно иметь такую конструкцию, чтобы она не создавала трудностей для жильцов во время передвижения и риска для их жизни.
При изготовлении нужно обратить внимание на то, чтобы имеющиеся у них элементы не выходили за границы конструкции, иначе они могут привести к травмам жильцов.
Важно грамотно подойти к выбору материала, который будет применяться для создания пандуса для инвалидов. Нежелательно, чтобы конструкция имела чересчур большой вес и была слишком жесткой, так как в противном случае ступеньки довольно скоро придут в негодность.
Следует позаботиться о наличии у полозьев резиновых подкладок, которые не позволят колесам проскальзывать.
В конструкции обязательным является присутствие особых шумопоглощающих и амортизирующих устройств.

Портативный пандус Мега ПТ1-120 см

Этот разносторонний пандус облегчен и портативен. Он построен с сильной, прочной стеклотканью которая позволяет ему быть использованным в любых погодных условиях и  он вмещает  емкость веса 270 кг.

Уникально конструкция этого пандуса неимоверно облегченна и является  одной из единственных альтернатив  алюминию для портативного пандуса. Он  все еще обеспечивает достаточную прочность и  безопасность для того чтобы поддержать кресло-коляски , трости , ходунки  и скутеры.  Стеклоткань позволяет этому пандусу быть безопасной и надежной даже для воды или в холодной погоде.  То есть он подходит для окружающей среды, в которой алюминий традиционно не используется.

Каждый пандус обеспечивает легкое решение для комфортного и удобного доступа в любую зону. Универсальная, высококачественная конструкция поставляется предварительно собранной, что делает ваш пандус готовым к использованию прямо из коробки, без каких-либо инструментов или сборки. Как и другие пандусы, входящие в эту серию, этот пандус доступен в нескольких размерах для размещения самых разнообразных областей и задач.

Особенности и преимущества

  • Конструкция стеклоткани облегченна но сильна
  • Черная окраска способствуют видимости для безопасного использования
  • Весит от 8 до 13 кг в зависимости от выбранного размера
  • Емкость веса 270 кг

Что такое пандус в строительстве и проектировании

Официальное определение пандуса для инвалидов и других маломобильных групп населения содержится в СП 59.13330.2016 – это специальное сооружение, предназначенное для перемещения с одного уровня горизонтальной поверхности на другой, состоящее из маршей и площадок. Марши представляют собой сплошную горизонтальную наклонную, а площадки используются для отдыха и маневрирования. К маломобильным группам населения относятся не только инвалиды, но и другие категории граждан, чье передвижение стандартными способами по лестнице  затруднено – люди с детскими колясками, лица с постоянно или временно ограниченными возможностями здоровья.

По сфере применения и особенностям конструкции пандусы делятся на следующие виды:

  • постоянные пандусы на входных группах объекта (на крыльце, на лестничных маршах), на внутренних переходах между этажами или разноуровневыми частями здания;
  • инвентарные пандусы – устройства для временного или эпизодического использования (сборно-разборные, выдвижные, откидные и иные пандусы);
  • бордюрные пандусы (съезды) без поручней – устанавливаются как уклон пешеходного пути для передвижения колясок и кресел.

Для нежилых зданий и МКД особое значение имеют стационарные пандусы, которые могут сразу проектироваться при строительстве, либо уже в ходе эксплуатации объекта. Инвентарные (временные) пандусы могут устанавливаться как дополнительное устройство, облегчающее передвижение инвалидов и иных лиц.

Нормативные акты

Требования об обеспечении безбарьерной среды для лиц с ограниченными возможностями указаны в Федеральном законе № 181-ФЗ “О социальной защите инвалидов”. Наличие пандусов нужно обеспечить в жилых, общественных и производственных зданиях, на физкультурно-спортивных объектах, учреждениях культуры, в местах массового и индивидуального отдыха граждан. Для проектирования и обустройства пандусов применяются следующие нормативные акты:

  • Градостроительный кодекс РФ (скачать);
  • Жилищный кодекс РФ (скачать);
  • Федеральный закон № 384-ФЗ (скачать);
  • Федеральный закон № 123-ФЗ (скачать);
  • СП 59.13330.2016 (скачать);
  • СП 137.13330.2012 (скачать).

Порядок согласования пандусов на территории Москвы регулируется местным законодательством. Если работы будут проводиться в нежилом здании, для согласований применяется Постановление Правительства Москвы от 27.08.2012 № 432-ПП. Аналогичные работы и согласование пандусов в МКД подпадают под Постановление Правительства Москвы от 25.10.2011 № 508-ПП.

Специальные СП и ГОСТ выбираются для проектирования пандусов в жилых, общественных и производственных зданиях. Выбор нормативных актов для согласования пандусов зависит от вида проекта и строительных работ (строительство, реконструкция или перепланировка), типа и правового статуса здания.

Простым языком

Установка пандусов является только одним из элементов для устранения барьеров и препятствий для малоподвижных групп населения. В обычной жизни пандусы нужны:

  • для людей, которые передвигаются на колясках самостоятельно, либо при помощи сопровождающих лиц;
  • для граждан, которые не могут передвигаться по стандартным лестницам ввиду ограничений здоровья (например, с ограничением по зрению);
  • людям с детскими колясками, которые по лестницам можно переносить только на руках.

Пандусы могут быть самых разнообразных конструкций – для одновременного передвижения одной коляски или человека, либо для движения в двух направлениях, на основе одного марша или в системе нескольких наклонных поверхностей и площадок. При любом виде конструкции нужно обеспечить безопасность передвижения, установить поручни и ограждающие элементы, соблюсти нормы по максимально допустимому наклону. Также специальные требования есть для материалов  и конструкций пандусов. Они должны соответствовать нормам пожарной и санитарно-гигиенической безопасности.

Пандус можно спроектировать непосредственно на общей лестнице, либо как отдельную систему для перемещения

Программа Доступная среда – сущность

Эта программа изначально была разработана на период с 2011 по 2015 гг., но была продлена до2020 г. Основной из задач программы является предоставление возможности инвалидам перемещаться к приоритетным объектам, свобода передвижения (в т.ч. и в зданиях), что является основой социализации инвалидов. Для этих целей программой предусматривалось финансирование за счет средств федерального и регионального бюджетов. В результате реализации программы планируется обеспечить доступность большего числа социально значимых для инвалидов объектов.

Для этих целей необходимо сформировать соответствующую инфраструктуру в первую очередь сфере образования, объектов соц. обеспечения и т.д. Современные сооружения должны быть спланированы с учетом всех требований доступности для инвалидов.

Программа «Доступная среда» на уровне федерации не отражает при расходовании средств возможных расходов, на которые возможно субсидии, предоставленные учреждению, в связи с этим вопросы по расходованию субсидии должны отражаться в программе региона, а также расходы, отраженные в плане ФХД (по этой субсидии). Обязательно должно быть целевое расходование бюджетных средств.

Адвокат-Сервис правовая помощь

Размеры ограждения пандуса для инвалидов

Широкий, двухполосный пандус может оборудоваться центральным разделительным поручнем. Промежуточные площадки при большой длине одного пролета должны позволять въезд всей длины коляски. Горизонтальная площадка при двухпролетном варианте должна позволять разворот коляски (ширина — не менее 1,8 м, длина — более 1,5 м). Поручни для инвалидов устанавливаются обязательно при высоте подъема более 20 см и длине пролета более 1,6 м. Высота перил выбирается 60 и 80 см, а для детей-инвалидов — 50 см. Ширина перила выбирается в пределах 4-5 см. Край дорожки для исключения проваливания колеса оборудуется бортиком высотой порядка 5-8 см. Пандус для инвалидов является обязательным элементом всех общественных сооружений.

Требования к пандусам для инвалидов

Покрытия поверхностей Покрытия поверхностей пандусов и поворотных площадок необходимо выполнять из материалов, препятствующих скольжению. Недопустимо наличие швов, порожков, материалов покрытия с крупной структурой, препятствующих подъему и спуску.

Уклон пандуса для инвалидов, при его правильном выборе и конструктивном решении обеспечивает естественный сход осадков. При выполнении отделки требуется сохранить нормируемую ширину пандуса для инвалидов колясочников.

Корректные размеры пандусов для инвалидов, а также требования гост

Рельеф просечек должен обеспечивать надежное сцепление колес с плоскостью, но не препятствовать перемещению. Лист крепится к несущим элементам (балкам, выполняемым из швеллера или тавра, опорам) прочным сварным швом.

На стыках покрытий скатов и площадок из просечного листа недопустимы острые края и перепады. В местах стыков листов монтируют защитные полосы. При этом, ширина пандуса для инвалидов колясочников рассчитывается без допусков на отделочные материалы.

Размеры пандуса для инвалидов по госту

  • ролл-пандусы,
  • раздвижные телескопические,
  • рампы для преодоления порогов.

Ролл пандусы Ролл пандус скручивается, подобно обычному коврику, который можно увидеть в любой гостиной.

Пандус для инвалидов

  • Необходимо предусмотреть демпферные устройства для устранения шума при передвижении коляски и других средств.
  • В общественных сооружениях конструкция должна рассчитываться на возможность перемещения всех возможных типов инвалидных колясок.
  • Обеспечение оптимального наклона Расчет угла наклона пандуса. Угол наклона площадки нормируется, исходя из возможности свободного подъема на стандартной коляске и безопасного спуска (без излишнего разгона).

В соответствии с ГОСТ уклон дорожки не должен превышать 5 %, т. е. угол наклона выбирается не более 2,9-3 градуса. При установке конструкции необходимо соблюдать следующее условие: высота подъема должна составлять не более 0,8 м.

Другими словами, при высоком пролете через каждые 80 см подъема должны предусматриваться промежуточные горизонтальные площадки.

Пандус для инвалидов: размеры по госту

Стык образуемый полозьями скатов с переходными площадками выполняется без порогов и зазоров, препятствующих перемещению, а перила обеспечивать условия наличия удобной опоры при подъеме. Он жестко крепится к стене анкерными соединениями, рассчитанными на нагрузку в два раза превышающую вес инвалида в коляске. Простота монтажа позволяет закрепить без нарушения существующей отделки лестниц. Долговечность и удобство Прочность и долговечность зависит от надежности конструкции откидывания. Для облегчения веса и простоты откидывания полозья могут быть выполнены из алюминиевого профиля или из дерева. Расстояние между полозьями — не менее 78см (в осях). Выполненные таким образом скаты не требуют дополнительной отделки, кроме покраски. Покраску следует выполнять с учетом цветовых решений помещения, в котором он устанавливается.

Адвокат-Сервис правовая помощь Адвокат-Сервис правовая помощь Размеры ограждения пандуса для инвалидов Широкий, двухполосный пандус может оборудоваться центральным разделительным поручнем. Промежуточные площадки при

Программа Доступная среда – сущность

Эта программа изначально была разработана на период с 2011 по 2015 гг., но была продлена до2020 г. Основной из задач программы является предоставление возможности инвалидам перемещаться к приоритетным объектам, свобода передвижения (в т.ч. и в зданиях), что является основой социализации инвалидов. Для этих целей программой предусматривалось финансирование за счет средств федерального и регионального бюджетов. В результате реализации программы планируется обеспечить доступность большего числа социально значимых для инвалидов объектов.

Для этих целей необходимо сформировать соответствующую инфраструктуру в первую очередь сфере образования, объектов соц. обеспечения и т.д. Современные сооружения должны быть спланированы с учетом всех требований доступности для инвалидов.

Программа «Доступная среда» на уровне федерации не отражает при расходовании средств возможных расходов, на которые возможно субсидии, предоставленные учреждению, в связи с этим вопросы по расходованию субсидии должны отражаться в программе региона, а также расходы, отраженные в плане ФХД (по этой субсидии). Обязательно должно быть целевое расходование бюджетных средств.

Нормативная документация

Безопасность и удобство передвижения является приоритетным направлением при установке пандуса. Для этого нормативной документацией разработаны требования, соблюдение которых обязательно при монтаже конструкции. К основным характеристикам пандуса относится:

  • допустимый угол уклона;
  • ширина и длина сооружения;
  • размеры площадок для удобного подъезда инвалидных колясок;
  • наличие поручней.

Эти и многие другие условия подробно изложены в СНиП и ГОСТ.

СНиП

Требования СНиП касательно пандусов для инвалидов содержат следующие пункты:

  • Максимальная высота подъемного сооружения (одного марша) не должна превышать 0,8 м. Угол наклона при этом должен быть меньше 8%. Если перепад высоты менее 0,2 м, допустимый уклон составляет 10 %.
  • Для перемещения инвалида колясочника в одностороннем порядке ширина пандуса может быть 1,0 м, при необходимости организовать двустороннее движение ширина увеличивается до 1,8 м.
  • Размер площадки для разворота инвалида на горизонтальном участке пандуса – не менее 1,5 м.

Кроме этого, СНиП регламентируется:

  • Требования к материалу, из которого оборудуются пандусы. Нижний предел их огнестойкости составляет R60, для ограждающих элементов – R120.
  • Оснащение конструкций выше 0,45 м поручнями. Высота ограждающих элементов – 0,7 и 0,9 м. Их размер превышает длину пандуса на 30 см с обеих сторон.
  • На расстоянии 60 см перед наклонной поверхностью участок должен быть рифленый или обладать контрастной окраской.

Выполнение требований СНиП также предусматривает наличие вдоль пандуса бортиков высотой 5 см, чтобы предупредить соскальзывание трости ил ноги инвалида.

СП 59.13330

Свод правил 2012 г. является переработанной и измененной версией СНиП от 2001 г. В нем ужесточились требования по оборудованию пандусов для инвалидов колясочников. Ключевыми моментами, заслуживающими внимания, являются:

Новые требования предусматривают уклон конструкции не более 5%. В предыдущей версии СНиП этот показатель составлял 8% (пропорция 1:12). Поэтому, если технический заказ не указывает на соблюдение требований СП 59.13330, руководствуются СНиП 2001 г., так как этот документ является приоритетным.
Длина подъемного сооружения для инвалидов (одного марша) должна составлять не более 9,0 м.
Ширина между поручнями не менее 0,9 м

Внимание! Если общее расстояние для подъема инвалида превышает 36,0 м, или высота сооружения планируется более 3,0 м, следует позаботиться об установке подъемного устройства.
Относительно горизонтальной площадки для разворота в коляске также существуют отличия от СНиП 2001 г. Минимальные размеры допускаются 1,5х1,5 м, расстояние между ограждающими поверхностями в зоне интенсивной эксплуатации составляет 2,1х2,1 м.
Предусмотрено двустороннее ограждение пандусов поручнями

Расстояние от поверхности – 0,7 м или в пределах 0,85-0,92 м. При этом обязательно соблюдение требований ГОСТ Р 51261 относительно обустройства опорных конструкций стационарного типа.

Требования по обустройству площадок перед пандусами:

  • Сооружение должно обладать навесом и водоотведением.
  • При вероятности обледенения желательно обеспечить подогрев платформы.
  • Минимальные размеры места разворота инвалида в коляске 2,0х1,4 м или 1,85х1,5 м (с учетом открытия дверей наружу).

ГОСТ Р 51261-99

Требования ГОСТ касаются обустройства пандуса поручнями. Их наличие обязательно, если высота сооружения выше 15 см, а горизонтальная наклонная поверхность превышает 1,8 м. Причем конструкция для инвалидов оборудуется поручнями с обеих сторон. Их размеры превышают наклонную плоскость по 300 мм с каждого края. Поручни должны обладать округлыми формами на конце или иметь прочное крепление к полу.

Существует и другая нормативная документация, предусматривающая ответственность за отказ в установке пандуса или его ненадлежащее обустройство. Основополагающим можно считать Постановление ГД РФ № 175 от г., на базе которого регионы обязаны разработать собственный пакет законодательных актов, облегчающих процесс передвижения инвалидов.

Это интересно: Рейтинг банных печей — поясняем суть

Требования к конструкциям

Входная площадка

Согласно требованиям, пандусы оборудуются горизонтальными входными площадками определенного размера. В СП 30-102-99 описываются ее параметры:

  • ширина – не менее 185 см;
  • глубина – 1,4 м в случае дверей, которые открываются внутрь дома, и 1,5 м для открывающихся наружу;
  • площадка для поворота инвалидной коляски – не менее 220 см в ширину.

Еще один нормативный документ — СП 59.13330.2012 — предъявляет другие требования к входной площадке по ее размеру и оборудованию:

  • над площадкой должен быть сделан навес;
  • зимой при наличии такой возможности следует устроить подогрев площадки;
  • если дверь открывается наружу, то площадка должна иметь габариты не менее 140*200 или     150*185 см;
  • площадку делают размером не меньше 220*220 см.

Размеры

Пандусы для инвалидов необходимо устанавливать при разнице высоты больше 1,5 см. По требованиям наклонные спуски для колясок оборудуются на всех лестницах. Если высота составляет более 3 м, вместо пандусов для передвижения инвалидов делают подъемные устройства.

Высота марша пандуса делается не больше 0,8 м. По краю конструкции устанавливают бортик высотой 5 см или металлическую трубку на высоте 10-15 см. Если по пандусу предполагается одностороннее движение, то его ширина должна быть от 1,5 м, а если двухстороннее — от 1,8 м (оптимальная ширина — 2 м).

Уклон

Согласно нормативам, уклон пандуса для инвалидов не должен быть более 10%, в отдельных случаях — до 15-18%. Продольный уклон (как показано на рисунке) не должен превышать 10 градусов. На лестницы пандусы не устанавливают — взобраться по такой «горке» будет невозможно.

https://youtube.com/watch?v=XFjDvcmRS5s

Двухколейные варианты удобны только там, где ими пользуется один человек, например, в частном доме. В общественных зданиях, где должна иметь возможность пройти любая коляска, делают сплошные наклонные спуски. Если посередине нужно сделать ступеньки для подъема человека, который помогает инвалиду, то колеи большой ширины, так как у разных моделей колясок разные расстояния между колесами.

Размеры конструкции легко посчитать с помощью теоремы Пифагора. Если известен перепад высот H и длина проекции наклонного спуска L, то находим длину самого пандуса как квадратный корень из H^2+L^2. Найдя длину пандуса, можно понять, нужно ли для него делать горизонтальные площадки.

Правила установки

Для установки пандуса в жилых домах согласие жильцов не требуется. Каждый человек с ограниченными возможностями имеет право на более безопасное и доступное пространство.

Нельзя устанавливать другие объекты, такие как рекламные щиты, так, чтобы они перекрывали вход на пандус для инвалидов.

Если пандус устанавливают в доме, то он не должен начинаться сразу же от входной двери квартиры. Между ним и дверью делается быть горизонтальная площадка.

https://youtube.com/watch?v=7k8JyKpoQLY

Не всегда есть возможность установить в общественных местах и жилых домах пандусы согласно нормативам. Тогда приходится делать их с нарушением правил, однако минимальные требования к проектированию необходимо соблюдать:

  • ширина — не менее 85-90 см;
  • должны иметься поручни и ограждения;
  • допускается уклон 5%, максимальный 18% (разрешается только при отсутствии возможности сделать меньший уклон);
  • максимальная длина марша при уклоне, превышающем 10% – 7 м.

Поручни устанавливают с внутренней стороны марша. Они должны быть непрерывными на каждом участке пути.

Правила установки и размеры

Данными приспособлениями для инвалидов и прочих маломобильных граждан оборудуются участки, где людям, перемещающимся на коляске, требуется спуск либо подъем на различную высоту. Сюда относятся переходы в подземный тоннель, спуски с тротуара, входы в общественные здания и прочие объекты.

Для комфортного пользования пандусы для инвалидов-колясочников должны удовлетворять большое количество требований. К примеру, иметь определенный уклон и ширину конструкции, а также быть оснащены перилами, выполненными согласно установленным нормативам. Эти и остальные важные аспекты регламентируются общепринятыми строительными нормами и правилами – СНиП.

Минимальная разница высот, при которой необходим монтаж пандуса, — 4 см. При этом ГОСТом установлены и размеры, запрещающие его обустройство. В случае если расчетная длина пологой дорожки больше 36 м, то от сооружения пандуса придется отказаться. В такой ситуации для маломобильных людей нужно возводить не пологую площадку, а подъемник.

Это правило относится также к ситуации, если перепад высот, который планируется преодолевать при помощи пандуса, выше 3 м. При расчете ширины пологой дорожки необходимо учитывать количество людей, которые по ней одновременно смогут перемещаться.

Если планируется передвижение инвалидов-колясочников в обе стороны, то ширина лестничного марша (дистанции между двумя горизонтальными площадками) проектируется не менее 1,8 м. Если же планируется только одностороннее движение, то хватит 1,5 м.

Пологая дорожка с возможностью двухстороннего перемещения

Высота одного марша пандуса для людей с ОВЗ не должна превышать 0, 8 м. Длина его тоже имеет рекомендуемое ограничение – максимально 9 м. В отдельных ситуациях, когда не представляется возможным оборудовать прямую пологую дорожку, руководствуясь правилами, прописанными в ГОСТе, сооружают ее винтовой аналог. Данный пандус требуется конструировать так, чтобы его ширина при полном повороте составляла не менее 2 м.

Вдоль края наклонной дорожки необходимо сделать бортик высотой не меньше 5 см или оснастить ее тонкой металлической трубкой, располагающейся на высоте 10-15 см. Расстояние от потолка до пандуса, то есть так называемая минимальная высота проема, равно 2 м, а максимальная длина сооружения, которое не оборудовано специальной площадкой, не более 10 м.

Существуют такие понятия, как «чистая» и «общая» ширина. Первое означает дистанцию между двумя бортами пандуса. Второе – указывает отрезок между наиболее выступающими участками сооружения. Поэтому при создании проекта спуска всегда необходимо учитывать «общую» ширину.

Права людей с ограниченными возможностями

К сожалению, многие люди, которые относятся к маломобильным группам, не знают о своих правах. Каждый инвалид должен быть обеспечен средствами доступности. Иначе это расценивается как ограничение его прав. Поэтому руководителям ЖКХ следует разобраться с тем, каким должно быть устройство пандуса, и создать все условия для перемещения маломобильных групп людей. К ним, кстати, относятся не только инвалиды, но родители маленьких детей, которых возят на коляске, и прочие категории населения, испытывающие затруднения при необходимости самостоятельного передвижения.

Отдельно стоит сказать, что не требуется согласие иных жильцов, чтобы установить в доме пандус. Фото многих подъездов к домам дают возможность понять, что не все люди понимают, зачем они нужны. Некоторые паркуют перед пандусами машины, другие устанавливают на площадках, подходящих к ним, рекламные щиты, тем самым делая перемещение инвалидов невозможным.

Основные требования к пандусам

Как было сказано выше, пандусы для инвалидов должны соответствовать множеству требований. Основные из них – это размеры конструкции, угол наклона, а также форма и высота ограждений.

Габариты

Длина и высота конструкции – взаимосвязанные величины. Чем выше устройство, тем больше будет длина. Единственное постоянное значение – ширина, которая должна быть неизменной на протяжении всего устройства. Согласно СП 59.13330.2012, пандусы должны иметь следующие параметры:

  • максимальная высота марша – 80 см;
  • минимальная ширина винтового изделия (при полном повороте) – 200 см;
  • минимальная ширина конструкции при одностороннем движении – 150 см, при двухстороннем – 180 см (оптимальное значение – 2 м);
  • вдоль края должен располагаться бортик высотой не менее 5 см либо тонкая металлическая трубка на высоте 10-15 см;
  • минимальная высота проёма (расстояние от пандуса до потолка) – 2 м;
  • максимальная длина конструкции без оборудования площадкой – 10 м.

Также стоит о и «общей» ширины. Первый термин обозначает расстояние от одного борта наклонной площадки до другого. Общая же ширина – дистанция между выступающими поручнями конструкции. Поэтому при проектировании спуска, необходимо использовать «общую» ширину.

Расчёт уклона

Уклон – соотношение длины и ширины конструкции. Рассчитывается данный параметр по формуле: U=H/L, где H – высота, L – длина изделия. При этом получившаяся величина не должна превышать максимальный наклон, описанный в СП 59.13330.2012. Согласно данному документу, максимальные значения следующие:

  • 1:20 (на 1 см высоты должно приходиться 20 см длины);
  • 5% (максимальная высота на 100 см длины – 5 см, аналогично соотношению 1:20);
  • 2,86О (указывается довольно редко из-за сложного расчёта).

Например, нужно установить конструкцию длиной 100 см между двумя точками, расположенными на высоте 0 и 10 см. Для расчёта наклона можно воспользоваться формулой: = 0,1 см. Другими словами, получатся значения: 1:10 = 10% = 1°, что вполне соответствует установленным требованиям.

В некоторых случаях допускается нестандартный наклон:

  • 1:12 (8% или 4,8°) – для временных изделий (например, во время реконструкции или ремонта дома) высотой не более 50 см с расстоянием между площадками – не более 600 см;
  • 1:10 (10% или 5,7°) – при высоте конструкции не более 20 см.

Стоит отметить, что лестницы имеют больший наклон, поэтому устанавливать на них пандус – бессмысленно. Во-первых – такая конструкция не будет соответствовать вышеописанным правилам. А во-вторых – взбираться по пандусу с углом в 30-40° будет невозможно.

Ограждения

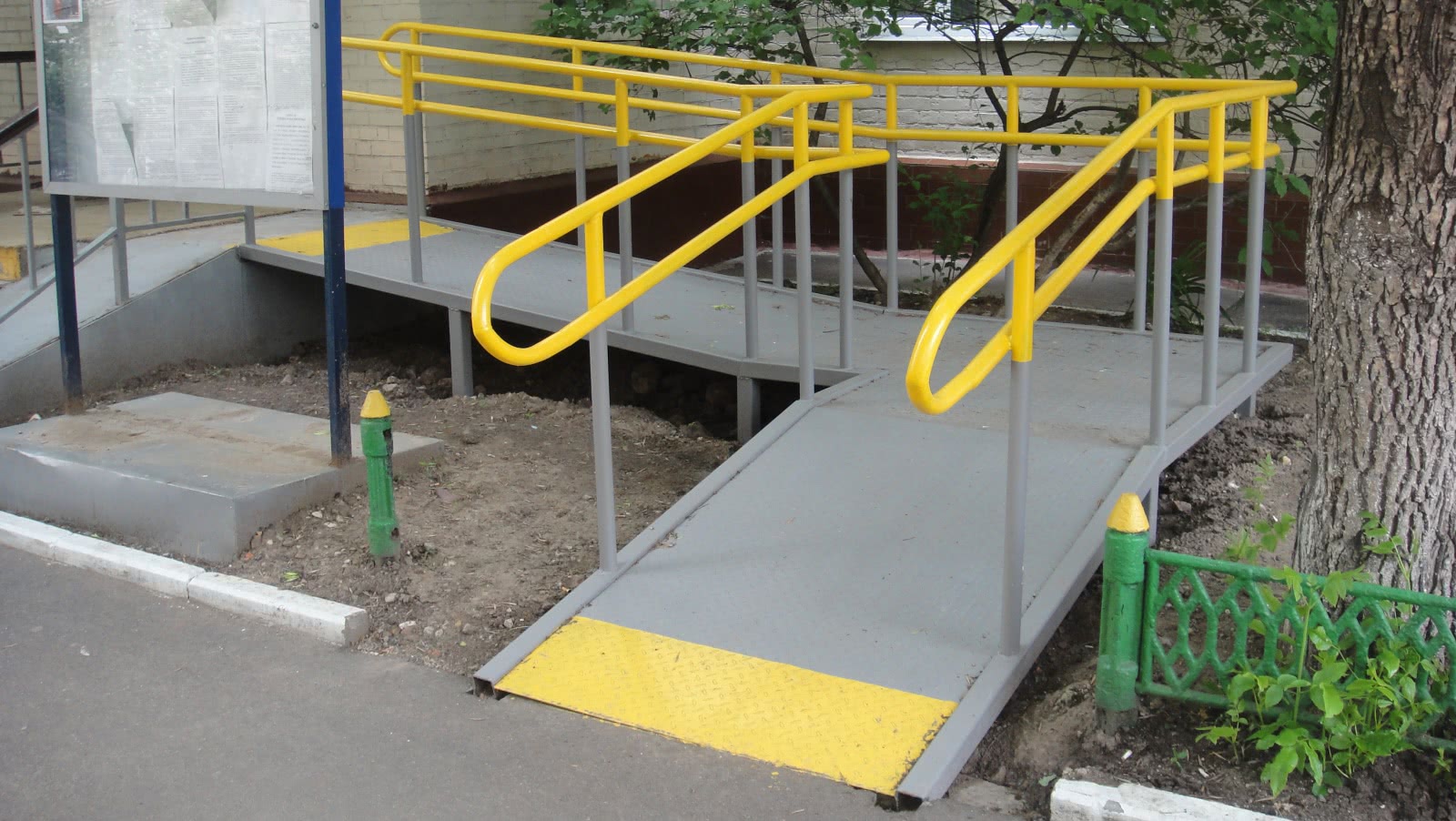

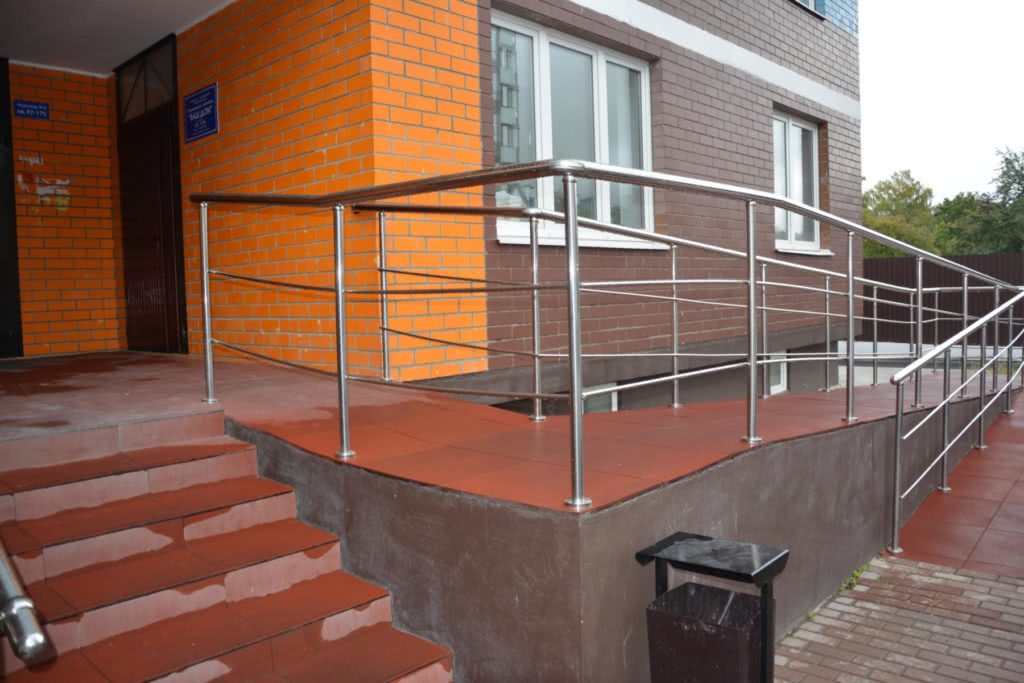

Для повышения комфорта и ликвидации травматизма, конструкции для инвалидов должны оборудоваться металлическими поручнями. Согласно СП 59.13330.2012, перила должны устанавливаться на всех изделиях, высотой более 0,45 м. Кроме того, в документе указаны следующие требования к ограждениям:

  • поручни изготавливаются из металла и устанавливаются с обеих сторон наклонной площадки;
  • перила должны быть круглого сечения;
  • диаметр поручня – 3-5 см (оптимальный размер – 4 см);
  • минимальное расстояние от гладкой стены – 4,5 см, от неровной поверхности – 6 см;
  • с каждой стороны необходимо установить как минимум 2 ограждения на разной высоте;
  • нижний поручень должен быть на расстоянии 70 см, верхний – 90 см (допускается высота от 85 до 92 см);
  • для детей ограждения следует устанавливать на высоте 50 см;
  • поручни с внутренней стороны конструкции не должны прерываться на протяжении всей длины;

  • в начале и конце пандуса поручни должны быть длиннее на 30 см (допускается диапазон в 3 см) и иметь закруглённую форму;

  • расстояние между поручнями – 90-100 см;
  • при ширине наклонной конструкции более 3 м также необходимо установить поручень посередине;
  • начало и конец конструкции должны маркироваться предупредительными полосами;
  • с внешней стороны пролёта необходимо нанести рельефное обозначение этажа.

Важные моменты

Помимо общих и основных требований СНиП и СП к наклонным конструкциям, также следует обратить внимание на следующие моменты:

  • модели из металла – наиболее дешёвые, но надёжные и долговечные изделия;
  • если пандус будет использоваться одним человеком (например, при въезде на лоджию на первом этаже), стоит учитывать параметры кресла-каталки (к примеру, высоту и толщину колёс, расстояние между ними и т.д.);
  • чтобы предотвратить скольжение, на поверхности наклонной площадки следует установить противоскользящие накладки;
  • установленная конструкция для инвалидов не должна мешать движению пешеходов или автомобильного транспорта;
  • чтобы снизить уровень шума, на поверхности можно наклеить небольшую демпферную ленту.

Безбарьерность и интерьер

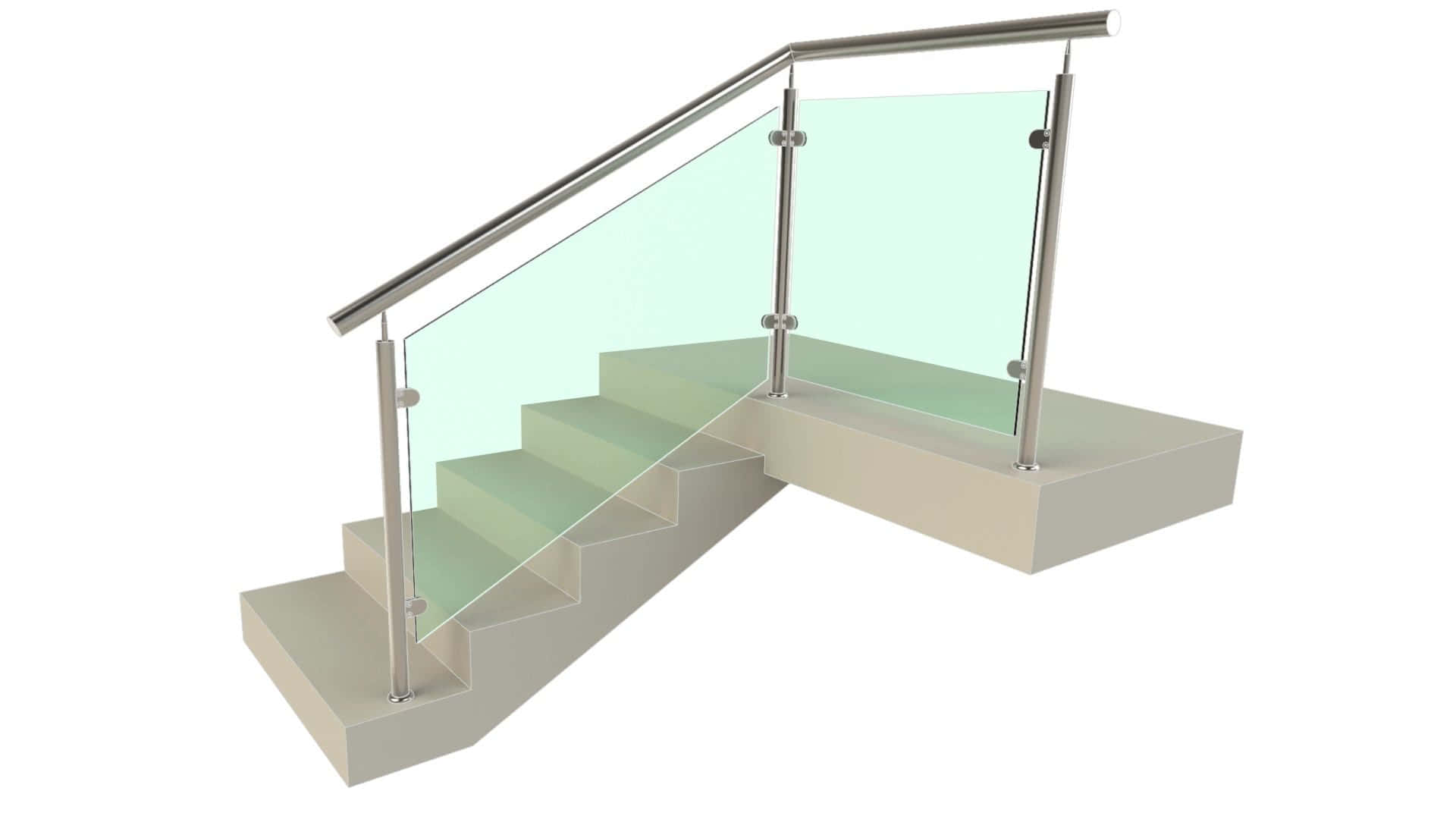

Бескаркасные защитные перегородки из особых марок стекла применяют для лестничных ограждений в офисных зданиях, бизнес-центрах, торговых комплексах. Используют стеклянные ограждения и для оформления конструкций доступности. При таком дизайне пандуса поручни надежно крепят на цельностеклянные перегородки с помощью кронштейнов, которые приклеивают к стеклу герметиками или закрепляют металлическими метизами (под них предварительно готовят отверстия). Использование высокопрочного стекла (закаленное, армированное, ударостойкое или пуленепробиваемое) позволяет не только создать безопасные условия для маломобильных граждан, но и открывает большие возможности для творчества и интересных дизайнерских решений, позволяет гармонично вписать пандус в общий стиль помещения.

Похожие записи:

Как подобрать красивое название для группы? Чем заняться дома: 33 идеи, чтобы не помереть со скуки Как сделать теплый пол от отопления Как сделать полку для цветов своими руками Таблица признаков и причин неисправности акпп Наливные полы
