Как правильно сделать монолитное перекрытие: типовое устройство и пример монтажа

Возможные сложности и ошибки

На каждом этапе создания перекрытия, может происходить ряд ошибок и недоработок, которые приводят к легким дефектам или к критическим деформациям. Основная причина возникновения ошибок, это экономия на материалах:

  1. Недостаточное количество стоек. Если сэкономить на создании опалубки, а именно увеличить шаг между стойками более чем на 1,2-1,5 м перекрытие может не просто просесть, а попросту обрушиться.
  2. Зазоры между фанерой и досками. Все зазоры необходимо запенивать.

    Если у работника возникают сомнения по поводу допустимой толщины трещины на доске, то лучше, все же, потратиться на пену, чем получить огромную трещину в перекрытии.

  3. Неправильное положение арматуры. Если арматуру проложить слишком близко к поверхности перекрытия, в последствие она начнет либо полностью вылезать из застывшего монолита, либо просвечиваться в виде сетки как на рентгене.
  4. Недостаточное замешивание раствора. Неоднородная масса раствора неизбежно приводит к созданию трещин и пустот. Чтобы избежать данного нюанса бетон лучше заказывать уже в готовом виде и в полном объеме, чтобы в последствие не экономить время для создания следующей партии в ущерб качеству.
  5. Ранний демонтаж опалубки. Не следует спешить с распалубливанием, стараясь в короткие сроки сдать работу. Даже если перекрытие визуально кажется целостным, внутренние слои все еще могут оказаться жидкими. Перекрытие застывает постепенно от внешних слоев к внутренним. Образцы отправляют в специальную лабораторию, которая поставит точный диагноз.

Монтаж самодельной опалубки

Технология установки опалубки из леса и пиломатериала во многом зависит от опыта мастера. Конкретной технологии здесь нет, т. к. метод считается кустарным. Часто для стоек и балок стола используют пиломатериал, предназначенный для стропильной системы или перекрытий здания.

Есть ряд требований, который следует соблюдать при самостоятельной сборке опалубки.

Стойки должны быть из сплошного массива дерева — бруса или доски. Не допускается сращивание «внакладку». Допускается наращивание «в торец» на промежуточных стойках.

Сечение и шаг стоек:

  • 75х75 мм — 800 мм
  • 100х100 — 1000 мм
  • 120х120 — 120 мм
  • 150х150 — 1600 мм
  • 180х180 — 1800 мм
  • 200х200 — до 2000 мм

Толщина и шаг ригеля*:

  • 75 мм — 600 мм
  • 100 мм — 800 мм
  • 120 мм — 1000 мм
  • 150 мм — 1400 мм
  • 200 мм — 1800 мм

Толщина и шаг балок опалубки:

  • 40 мм — 400 мм
  • 50 мм — 500 мм
  • 60 мм — 600 мм

И так далее из расчёта 1 к 10.

* Предполагается разумная ширина доски или бруса ригеля 100–200 мм.

Порядок работы

1. Тщательно вымерить высоту от пола до верха стены.

2. Изготовить П-образные элементы («рамки») из материала для стоек и ригелей. Стойки должны быть закреплены в 300 мм от края ригеля.

3. Установить их с заданным шагом (см. выше), раскрепляя временными откосами.

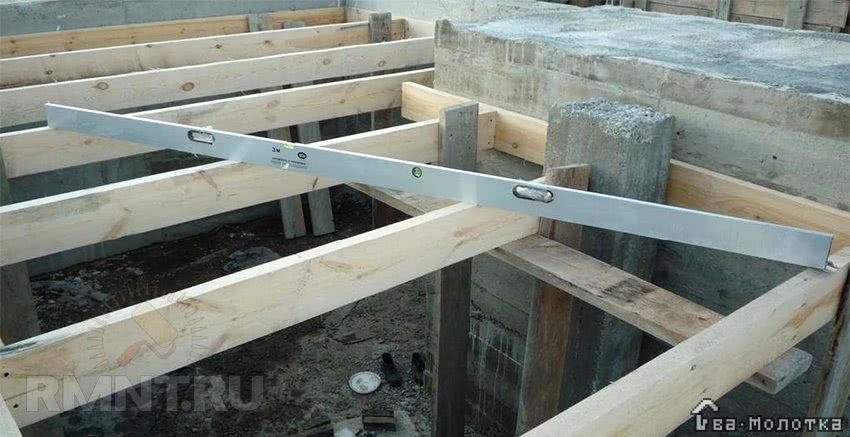

4. Проверить правильность установки, соответствие горизонту.

5. Установить дополнительные стойки и раскрепить конструкцию постоянными откосами.

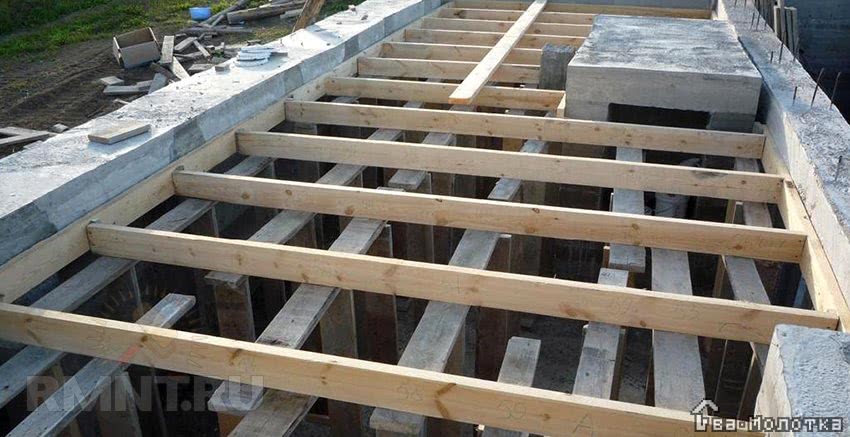

6. Разложить балки опалубки с заданным шагом (см. выше).

7. Сделать настил из выбранного материала (фанера или доска). Если настил предполагается дощатый, настелить на него полиэтилен.

Примечание. При всех прочих равных условиях качество перекрытия (отметки, плоскость), выполненного при помощи самодельной опалубки, будет всегда ниже по сравнению с инвентарной

Однако это бывает не столь важно, т. к. потолок в основном делают подвесным

Усиление арматурой цельной плиты перекрытия

Завершив установку опалубки, приступайте к двухслойному армированию с формированием квадратных ячеек стороной 15 или 20 см. Формируя арматурный каркас, соблюдайте последовательность операций:

  1. Нарежьте стальные стержни необходимого размера, руководствуясь результатами выполненных расчетов.
  2. Сформируйте из продольных и поперечных стержней нижний ярус усиления, подложив в зонах пересечения прутков опоры высотой 30–40 мм.
  3. Произведите обвязку стыковых участков, используя специальное приспособление и вязальную проволоку.
  4. Уложите вертикальные фиксирующие элементы из стальной проволоки с интервалом 100 см и прикрепите к ним второй ярус каркаса.
  5. Соедините обе сетки в единый силовой контур, устанавливая специальные фиксаторы с шагом 40 см.

Выполняя работу, обратите внимание на следующие моменты:

  • размещение стыков стержней в шахматном порядке;
  • соблюдение величины нахлеста, превышающего диаметр стержня в 40 раз;
  • жесткость и неподвижность арматурного каркаса, заливаемого бетоном;
  • обеспечение расстояния между сетчатыми каркасами 12–14 см.

Соблюдение указанных рекомендаций позволит сформировать прочный контур усиления.

После того как проведен монтаж опалубки, можно начинать армирование (при помощи металлических прутьев формировать каркас монолитного перекрытия)

Опалубка перекрытия по профнастилу

Опалубка перекрытия по профнастилу

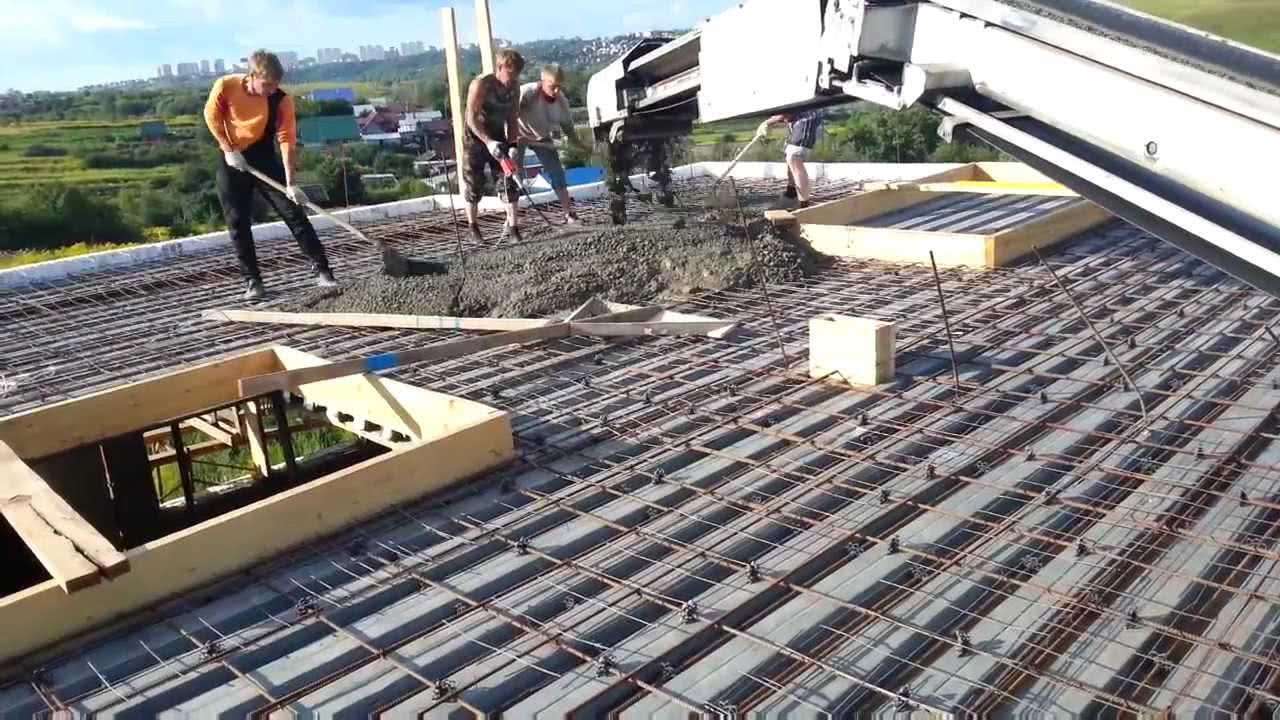

Следует упомянуть и еще об одной технологии – создании монолитного перекрытия по профнастилу, которую также не сложно сделать своими руками. Заливка по профилированному листу, который можно использовать как и несъемную опалубку, создает дополнительные ребра жесткости, требует намного меньшего арматуры. В целом, уменьшается расход бетона, хотя такой метод нельзя назвать «бюджетным» из за стоимости профнастила.

Видео заливки перекрытия бетоном

Watch this video on YouTube

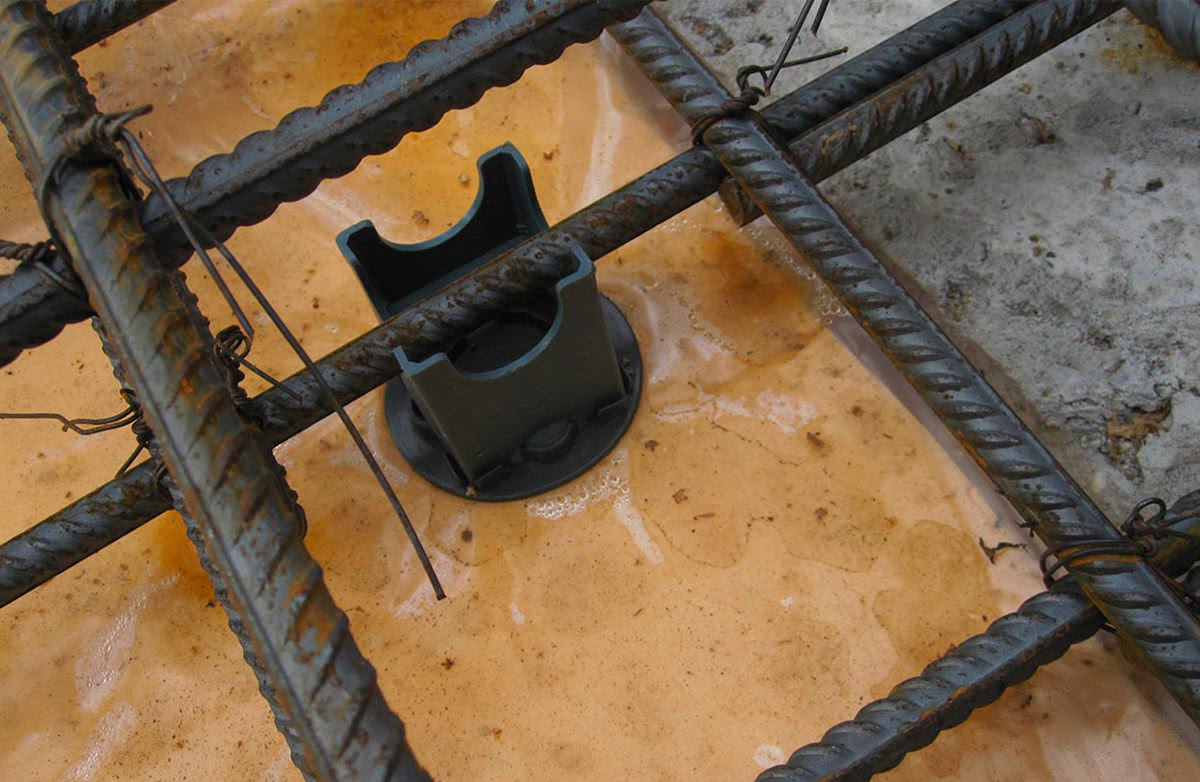

Арматурные фиксаторы – расходные материалы, применяемые при монтаже формовочных конструкций в монолитном строительстве. Согласно технологическим стандартам и строительным нормам, армирующие .

При строительстве домов, состоящих из нескольких этажей, неизбежно наступает этап возведения лестницы

Лестница всегда привлекает внимание, она должна производить впечатление

Технология монолитного строительства уже давно доказала свою состоятельность и используется в качестве приоритетной во многих сферах строительства. Особенностями монолитных конструкций .

Технологию монолитного строительства всё чаще применяют не только при возведении промышленных зданий и жилых многоэтажек, но и в частном строительстве. .

Детали конструкции

В перечень элементов опалубки перекрытий, из которых собирается формообразующий каркас, входят:

  • Горизонтальные щиты, которые изготавливаются из влагостойкой фанеры, плит полистирола и пр.;
  • Вертикальные щиты, устанавливаемые для создания бортов и выполнения перекрытия требуемой толщины;
  • Стойки, которые поддерживают монолитное перекрытие;
  • Треноги, являющиеся опорами для стоек;
  • Продольные и поперечные балки, закрепляемые в унивилках.

Элементами опалубочной конструкции также могут служить домкраты, устанавливаемые у основания стоек. С их помощью производится выравнивание опорных стоек по высоте.

Виды несъёмных опалубок в зависимости от материала изготовления

На основании проекта, требований заказчика и бюджета закупают самые разные виды строительных материалов. Также это относится к опалубкам.

Фанера

Редко используется для создания несъёмной конструкции. Изготавливается из влагостойкого материала, но всё равно от воды слоится и разбухает. В основном применяют для постройки временных сооружений, нежилых маленьких зданий (сараев, бытовок), для экономии денег на строительство.

Конструкция закрепляется саморезами с обязательной герметизацией стыков. Опалубке требуется дополнительная обрешётка с подпоркой. Ламинированная фанера не обладает хорошей адгезией. Лучше всего использовать в составе опалубки из техноблоков.

Металлические листы

Применяют чаще всего в строительстве нежилых сооружений. Имеют высокую цену. Изготавливают из стали или алюминия. Секции толщиной до 2 мм соединяют шпильками или анкерами. Для избегания коррозии работают с оцинкованной сталью или покрывают листы специальной эмалью. Используют для постройки зданий сложной формы, так как металл хорошо гнется. Недостатки: большой вес, плохие теплоизоляционные свойства.

Стекломагнезит

Универсальный строительный материал. Он отличается повышенной влагостойкостью. Часто рекомендуют при проектировании небольших бассейнов. Применяют для строительных работ на территориях с высокой влажностью. В состав листов входят наполнители: опилки, стекловолокна, добавляют перлит. Не все входящие в состав материала компоненты натурального происхождения. Тем не менее, стекломагнезит не причиняет вреда здоровью, если его использовать в жилых помещениях. Из плюсов – огнеупорность.

Арболит

Материал состоит из крупных древесных опилок и бетона. Выпускается в форме полых панелей или блоков. Они лёгкие и дешёвые. Иногда к такой опалубке добавляют дополнительный слой утеплителя. Конструкции из арболита укладывают для строительства домов с количеством этажей не больше трех. Легко режется, можно придавать любой вид.

Такая конструкция недолго монтируются даже непрофессионалами. Пожаропрочная и морозоустойчивая. Хорошо изолирует от холода и посторонних звуков. Главные недостатки: водопроницаемость, блоки могут делать из токсичных компонентов (при недоброкачественном производстве).

Цементно-стружечная плита (ЦСП)

Материал очень похож на арболит, но в него добавлен песок и использовано другое связывающее вещество. Дышащий, не требует обустройства принудительной вентиляции. Повышенные огнеупорные качества. Стойкость к резким перепадам температур. Позволяет производить строительные работы при заморозках до –20°. Экологичный состав. Внутренние поверхности не нуждаются в шпаклевании с целью дополнительного выравнивания.

Профилированные листы

Не используют для сооружения стен из-за неустойчивости к нагрузкам в вертикальном положении. Чаще всего применяют для строительства нежилых зданий. Благодаря оцинковке почти не подвержены коррозии. Конфигурацию листа при необходимости меняют обычными ножницами по металлу. Недостатки: при обустройстве пролётов свыше 5 метров требует установки дополнительной временной опоры.

Железобетонные блоки

Железобетонные блоки имеют большой запас прочности. Используются для постройки зданий выше трёх этажей. Зачастую применяются для организации подвалов, межэтажных перекрытий, фундаментов ограждений (тонкостенные блоки). За счёт толщины стенок можно значительно сэкономить на цементно-песчаной смеси (ЦПС) и растворе. Несъемные бетонные опалубки увеличивают срок службы зданий. Недостатки: большой вес, высокая цена.

Пенополистирол

Этими легкими по весу и простыми в работе блоками нередко пользуются строители для заливки оснований, стен и перекрытий. Производители предлагают конструкции с разными формами. Обладает биологической инертностью. Хорошие показатели теплоизоляции. Опалубка из пенополистирола для фундамента будет оптимальным конструктивным решением.

Как делаются самовыравнивающие полы

Самовыравнивающиеся полы

После окончательного высыхания плита должна выглядеть идеально ровной, гладкой, аккуратной. Поэтому целесообразно приобрести так называемые самовыравнивающиеся полы, после чего залить поверхность плиты дополнительно.

Первый этап. Вскрывается пол.

Второй этап. Подготавливается грунтовочный состав. Смесь разводится.

Третий этап. Состав заливается сверху.

В этом случае нужно учитывать такие факторы.

Во-первых, необходимо использовать тот объём воды, который обозначен в инструкции.

Во-вторых, потребуется специальный валик с шипами. Это инструмент для разглаживания состава. Тогда вылитая масса не только будет равномерно распределена по поверхности, но и выйдут наружу пузырьки воздуха.

Для покрытия плиты изначально обозначенной квадратуры будет достаточно 3-х мешков смеси. Тогда удастся создать покрытие в 0,3 см. Далее пол обретает идеальную гладкость. Прежде нужно подождать, когда бетон высохнет, а после должен полностью высохнуть этот финишный состав. Период отвердения обозначает производитель.

Опалубка перекрытия по профнастилу

http-equiv=»Content-Type» content=»text/html;charset=UTF-8″>id=»attachment_112″ style=»width: 510px» class=»wp-caption aligncenter»>

Опалубка перекрытия по профнастилу

Следует упомянуть  и еще об одной технологии – создании монолитного перекрытия по профнастилу, которую также не сложно сделать своими руками. Заливка по профилированному листу, который можно использовать как и несъемную опалубку, создает дополнительные ребра жесткости, требует намного меньшего арматуры. В целом, уменьшается расход бетона, хотя такой метод нельзя назвать «бюджетным» из за стоимости профнастила.

Видео заливки перекрытия бетоном

Плюсы и минусы

Опалубки для перекрытий считаются незаменимым строительным элементом. При этом они имеют как преимущества, так и недостатки

Поэтому перед тем, как их соорудить, важно учесть все характеристики. К главным плюсам опалубок относят такие моменты

  • Обеспечение высокой прочности монолитным плитам. В отличие от обычных сборных конструкций они не имеют зон стыковки и швов.
  • Возможность реализовывать нестандартные проекты, поскольку такие опалубки позволяют изготавливать разнообразные по форме перекрытия.
  • Исключение смещения перекрытий в поперечном и продольном направлении. Монолитные плиты приобретают дополнительную жесткость.
  • Несложный монтаж. Создание опалубки возможно выполнить и своими силами без применения специальной техники, что значительно экономит расходы на строительство.
  • Возможность многоразового применения. Переставная опалубка используется для заливки сотен и более монолитных плит. Это финансово выгодно.

. Что же касается недостатков, то их немного.

  • По сравнению с применением готовых плит временные затраты больше, так как требуется дополнительно сооружать и демонтировать конструкции. Помимо этого, строительный процесс немного затягивается, поскольку нужно ждать, когда бетонная заливка приобретет прочность.
  • Необходимость строгого соблюдения всей технологии изготовления и заливки бетонного раствора. Делать это сложно, потому что бетон заливается в огромном количестве.

Опалубка своими руками

Чтобы снизить затраты на строительство частного дома, делают опалубку для монолитного домостроения своими руками. Для этого применяют материалы, которые не пропускают влагу и держат форму – шифер, дерево, черепицу. Чаще самодельную опалубку изготавливают из деревянных досок. Первым делом рассчитывают размеры опалубки для монолитного строительства, потом сбивают щиты, скрепляют между собой, устанавливают перемычки и упоры.

Важно:

  • запроектировать ширину опалубки на 2 — 4 мм больше, так как при высыхании бетон даёт усадку и расширяется;
  • не допустить появления щелей и зазоров при сборке опалубки, чтобы избежать вытекания бетонной смеси;
  • сделать внутреннюю поверхность опалубки как можно более ровной, чтобы упростить отделку.

Виды, преимущества и технология сборки опалубки под монолитное перекрытие

Монолитное строительство позволило удешевить и ускорить сооружение перекрытий зданий. Вместо трудоёмкой и затратной установки перекрытий грузоподъёмными кранами используется простое устройство из стоек и щитов, которое монтируется силами одного – двух человек.

Опалубка перекрытий на телескопических стойках

Строительная опалубка для монолитного перекрытия состоит из опорной и опалубочной части. Существует опорная часть двух видов:

  • простой конструкции (при высоте перекрытия до 4,5 м) – как опоры для опалубочной части применяются установленные в треноги телескопические стойки;
  • объёмной конструкции (при высоте перекрытия от 4,5 до 20 м) – закреплённые в домкратах вертикальные стойки и горизонтальные ригели соединяются между собой в замок, при необходимости укрепляются установкой диагональных раскосов.

На унивилки, установленные на верхних элементах опорной части, укладывается опалубочная часть: продольные и поперечные балки-двутавры из дерева, концы балок для прочности связываются отожжённой проволокой. На подготовленную основу из балок укладываются опорные углы и щиты.

Части целого или конструкционные элементы

Комплект для изготовления опалубки на телескопических стойках состоит из следующих элементов:

Стойка телескопическая

Элемент конструкции служащий для обеспечения надежной опоры конструкции, состоящий из двух сегментов (труб), входящих друг в друга. Резьбовое соединение, которым оснащена стойка, позволяет регулировать её длину, положение стойки фиксируется при помощи замочного механизма.

Универсальная вилка

Важный конструкционный элемент, обеспечивающий надежный контакт между стойкой и балкой. При помощи добавления на концы вилки различных дополнительных элементов можно увеличить длину опоры. Унивилка может быть трех разновидностей – под брус, угловая и в виде штыря.

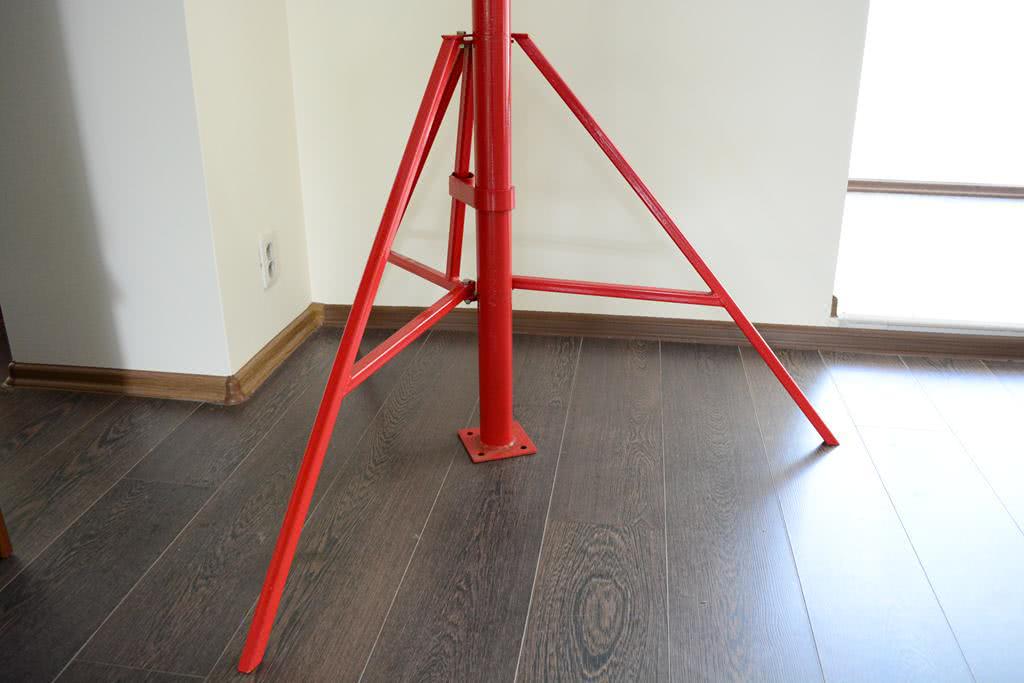

Тренога

Основной опорный элемент конструкции, обеспечивающий строго вертикальное положение и устойчивость благодаря трём точкам опоры. Высота треноги в стандартном исполнении равна 73-м см.

Тренога для опалубки перекрытий на телескопических стойках

Лист опалубки (фанера)

Как правило, основной лист, на который укладывается бетонная смесь, выполнен из фанеры. Металлические листы не годятся по причине собственного веса, тогда как фанера идеально сочетается с телескопическими стойками.

Несущая балка

В данном случае применяется двутавровая балка из дерева длиной до 10 метров и сечением 20*8 см. Несущий элемент подобного типа обеспечивает конструкции необходимую прочность.

Экономическая составляющая

Плюсы железобетонного монолитного фундамента

Подходит для нестабильных грунтов

 Монолитная плита  во время сезонных изменений пучинистых грунтов, сохраняет равномерное распределение стеновой нагрузки. Такие изменения могут возникать при сильных морозах и оттаивании, длительной влажности, при всех природных явлениях которые воздействуют на плотность и объемность почвы.  Все здание, как единый конструктив, равномерно поднимается или оседает в зависимости от движении грунта,  при этом сохраняется целостность несущих стен и самого фундамента. В отличие от ленточных фундаментов , которые неравномерно проседают при таких явлениях и дают трещины.  Такое свойство плиты позволяет возводить дома на глинистых почвах и суглинках, торфянистых и склонных к заболачиванию, и даже на песчаных грунтах.

 Характеризуется минимальным процентом усадки, которая происходит равномерно и безболезненно как для самого фундамента так и для всего здания.

плитный монолитный фундамент

Высокая несущая способность

  В данном случае срабатывает обычные законы физики. Чем больше площадь распределения нагрузки, тем меньшее давление оказывается на основание и грунт.  Все многоэтажные дома возводятся и прочно стоят на монолитном плитном или комбинированных со столбчато-свайными фундаментами.

плитный монолит хорошо подходит для тяжелых каменных домов

Долговечность

  Грамотное устройство, с учетом особенностей грунта и поведения самой плиты во время эксплуатации, соблюдение требований технологии по утеплению, гидроизоляции, однородности бетонной смеси, достаточного объема гравийно-песчаной подушки и других базовых требований обеспечат прочность и целостность фундамента на многие десятилетия. В среднем, срок жизни качественного плитного фундамент считается вековым, то есть, на нем может прожить не одно поколение. В каждом населенном пункте достаточно много подобных памятников архитектуры, когда многоэтажное здание более 100 лет и даже до 300 лет стоит на бетонной плите. Но следует заметить, что любое долголетие еще зависит и от надлежащего ухода за строением.

многие памятники архитектуры более века стоят на монолитной плите

Высокая прочность

 Это самый прочный фундамент из всех существующих разновидностей. Достигается за счет однородности и отсутствия слоистости тела плиты. В основании отсутствуют стыки и швы, то есть, нет слабых мест для проникновения разрушающей влажности в тело фундамента и появления трещин. Кроме того, равномерное распределение нагрузки по всей поверхности, снимает значительную часть давления на железобетон, что является плюсом к уровню прочности.

прочность достигается за счет монолитной целостности

Позволяет возвести цокольный этаж

  Единственный фундамент,  на котором рекомендуется возводить дом с цокольным этажом. Устраивается как основание для  цоколя и служит фундаментом для всего дома.

Минимальные земляные работы

 Свойственно для мелкозаглубленных фундаментов, без наличия цоколя. Устойчивость к изменениям свойств грунта позволяет выполнять монтаж прямо на поверхности почвы без заглубления, предварительно очистив участок и выровняв его.  Такие работы можно выполнять самостоятельно без строительной техники.

для мелкозаглубленной плиты не проводятся объемные земляные работы

Простая технология возведения

  В условиях дефицита средств  для возведения фундамента и наличия свободного времени, часть работ можно выполнить своим силами, без привлечения техники и специалистов. В простой технологии устройства плитного фундамента можно легко разобраться. Такие работы как засыпка гравийно-песчаной подушки, подготовка котлована для заглубленных фундаментов, армирование, устройство опалубки, может выполнить любой новичок. Используя специальные формулы или онлайн калькулятор, при  наличии весовых расчетов будущего  дома, можно самостоятельно рассчитать размеры и объемы фундамента, примерное количество материала и его стоимость. Конечно, такие работы как подготовка бетона и его заливку лучше выполнять за один раз с привлечением специальной техник, с целью достижения однородности плиты.

заливка монолитного фундамента бетононасосом

Сокращает внутренние половые работы

  Плита фундамента уже служит как черновое основание пола в доме. На него можно укладывать финишное половое покрытие: линолеум, ламинат, паркетную доску и если потребуется, защитные материалы, такие как гидроизоляция и утеплитель.   Подробнее про свойства ламината в статье: «Что такое ламинат. Структура и свойства»

плитный фундамент  уже является черновой стяжкой для полов в доме

Заливка

Заливка проводится по определенной технологии, которая предусматривает такие этапы:

  • расчет;
  • подготовка инструмента и материала;
  • обустройство герметичной опалубки;
  • укладка арматурного каркаса на опалубку;
  • замес и заливка бетона;
  • уход за плитой.

Соблюдение поэтапного монтажа обеспечит создание прочного монолитного перекрытия своими руками.

Как монтируется опалубка

Поэтапный монтаж герметичной опалубки:

  1. Установка опорных стоек. Используют металлические стойки или бревна диаметром 8 см. Устанавливаются на расстоянии 20 см от стен и 1 м максимально друг от друга.
  2. Укладка ригелей. Представлены в виде продольных брусков, удерживающих опалубку.
  3. Монтаж опалубки. Поверх ригелей устанавливают поперечные балки, которые покрываются фанерой или досками. Крепление осуществляется нагелями или гвоздями. Между листами и стеной не допускаются зазоры. Плотное прилегание обеспечит стойкость конструкции.
  4. Регулировка стоек по высоте. Опалубка устанавливается заподлицо с верхней границей стен.
  5. Установка пояса по периметру здания. Высота щитов соответствует толщине монолитного слоя.

Далее проверяют ровность конструкции с помощью уровня. При необходимости проводится регулировка.  Остается решить, как залить плиты перекрытия?

Пошаговый монтаж

Когда опалубка сооружена, выполняется армирование бетона. Работа проводится в соответствии с проектной документацией. Учитывается диаметр и характеристика прутьев:

  1. по стенам прокладываются балки, состоящие из четырех прутьев;
  2. на остальной площади ставится сетка в два яруса;
  3. все элементы каркаса надежно скрепляются проволокой;
  4. вязку проводят непосредственно на опалубке или на отдельной площадке, где элементы подаются на высоту и скрепляются.

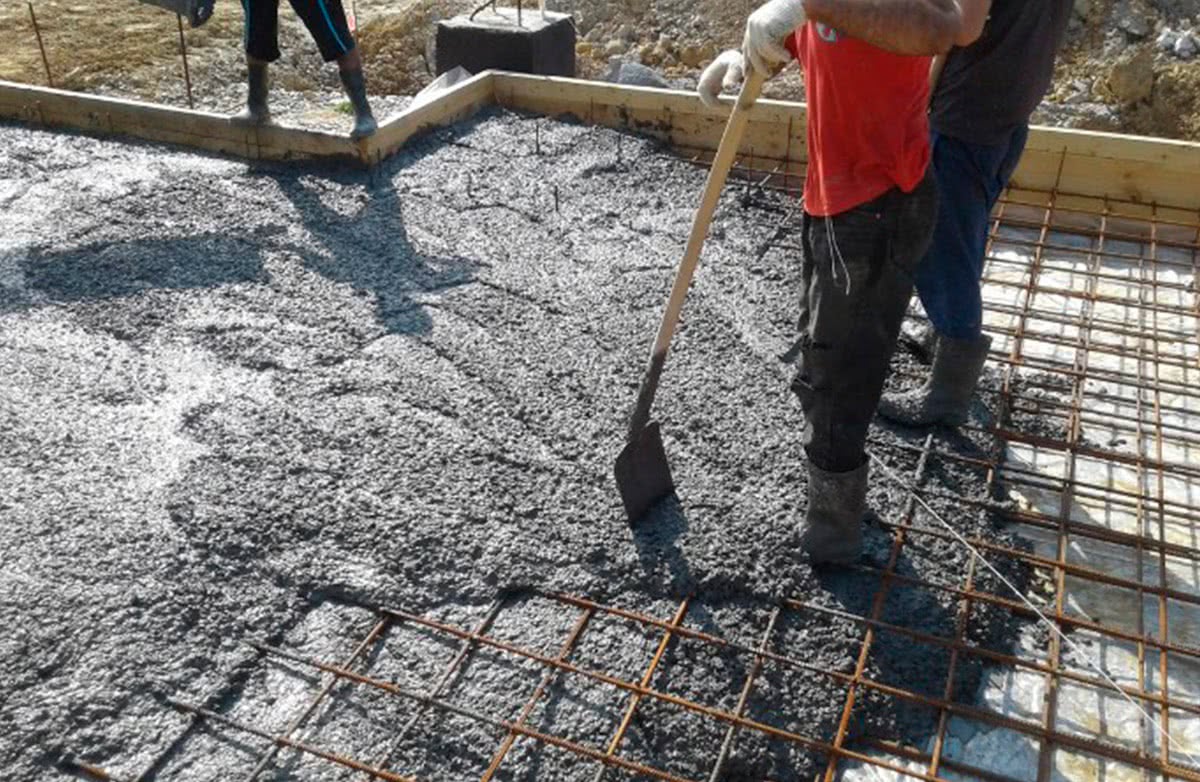

На следующем этапе выполняется заливка подготовленного бетона:

  1. плита заливается зараз;
  2. раствор равномерно распределяется по опалубке до нужного уровня;
  3. слой уплотняется вибратором;
  4. ровность проверяют уровнем;
  5. в нужных местах снимают лишний слой или заполняют углубления.

Монолитные плиты позволяют соорудить перекрытие разной конфигурации. В малоэтажном строительстве этот вариант исключает потребность в применении техники. Чтобы выполнить заливку, необходимо приложить немало усилий на выполнение всех этапов.

https://youtube.com/watch?v=Z1vWd0h_xrQ

Как залить бетонный пол в частном доме на грунт

Устройство армопояса для газобетонного дома

Технология строительства дома из монолитного бетона

Технология заливки пола керамзитом — как сделать стяжку

Какие бывают съемные опалубочные системы?

В основном, различаются опалубки по использованным материалам. Но основные элементы у всех типов одинаковые

  • Щиты (палуба);
  • Опоясывающий каркас;
  • Упоры (распорки) и раскосы.

Типы конструкций съемных опалубок могут различаться по предназначению и применению — для стен, для перекрытий потолков и фундамента, для отливки колонн при монолитном строительстве, для отдельных железобетонных элементов. На практике, строители особо выделяют так называемые инвентарные, модульные опалубки, часто, фабричного производства. Это быстросъемная опалубка из металла, отличающаяся высокой точностью совместимости элементов, надежностью, высоким числом циклов применения — до нескольких сотен раз. Такая опалубка используется, в основном, многоэтажном монолитном строительстве.

Расчет нагрузки

Во время использования перекрытие монолитного типа подвергается воздействию разнообразных нагрузок:

  • временных;
  • постоянных.

Если говорить о первых, их величина будет связана с весом коммуникаций инженерного типа, отделки пола, потолков, мебели, а также числом людей, которые находятся в помещении. Во втором случае передача осуществляется массой стен здания, перегородками внутреннего типа и массой кровли, которая еще и воспринимает дополнительную массу от ветра и снеговых нагрузок. Когда работа по возведению стен полностью выполнена, и их уровень подогнан, можно обустраивать саму плиту.

Нагрузка, действующая на изделие, определяется толщиной перекрытия из железобетона. Например, если толщина составляет около 20 сантиметров, то каждый квадратный метр поверхности может принимать до полутонны нагрузки полезного типа.

Если расчет выполнить правильно, то можно оценить нагрузочную способность плиты из железобетона с учетом реальных эксплуатационных условий, а значит, и не дать образовываться трещинам.

На точность осуществления расчетов будут влиять следующие аспекты:

  • толщина плиты железобетона;
  • используемая марка бетона;
  • показатель нагрузки расчетного типа на квадратный метр перекрытия;
  • габариты.

При подборе пролетной длины необходимо соотносить ее толщиной плиты. Данное соотношение должно быть примерно 30: 1. Но при осуществлении самостоятельного создания проекта делать что-то толще, чем 40 сантиметров смысла нет, ведь несущая способность увеличивается вместе с ее массой, а также напряжениями статического характера. По этой причине допустимая нагрузка на перекрытия самодельного типа редко когда будет выше 1,5-2 тонн на квадратный метр.

Правда, можно исправить данную ситуацию, если включить в конструкцию несущего типа двутавровые балки из стали, которые уложены на разровненную бетоном поверхность кладки стен несущего типа. Еще один вариант, как можно поднять пролетную длину при сохранении свободной планировки, – осуществить упор всей конструкции на колонны. Если толщина монолитного решения до 40 сантиметров, а длина пролета в 4 направления от колонн – 12 метров, то площадь опорного сечения будет составлять 1-1,35 квадратных метра. Но это возможно лишь в том случае, если арматурное сечение, которое закладывается в колонне, будет составлять не менее 1,5%.

Какие бывают перекрытия между этажами

Эти конструкции делят на два основных типа.

Первый тип. Готовые плиты перекрытия. Они изначально готовы для установки.

Готовая плита перекрытия пустотная ПБ 104

Второй тип. Плиты, создаваемые путем использования различных материалов уже на месте.

Плиты первого типа обладают несомненными преимуществами. Устанавливать их очень просто. А недостатком, что касается выполнения монтажных работ, может считаться потребность в привлечении специальной техники. Да и сами плиты стоят дороговато. И еще, размеры таких стройматериалов довольно точные, они регламентируются ГОСТами. К тому же они тяжелые, так что необходимо создавать надежный фундамент.

Но если требуется изготовить перекрытие «на месте», целесообразно использовать различные подходящие материалы. Для установки перекрытий подходят:

  • железо;
  • дерево;
  • глина на деревянном каркасе;
  • комбинированные варианты.

Однако такие системы со временем начинают разрушаться, хотя могут прослужить десятки лет. На их целостность и надежность также негативно влияют условия использования и внешние факторы. Лишь только срок службы бетонных конструкций может считаться исключительным: в нормальных условиях такое перекрытие можно эксплуатировать свыше 50-ти лет.

Устройство монолитного перекрытия


Возможные схемы расположения листов для монолитного перекрытия по профнастилу. Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.

В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.

Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.

При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.

Как залить?

Бетон следует покупать прямо на предприятии-изготовителе, что существенно облегчит задачу. Заливание раствора с миксера ровным слоем дает возможность обеспечить максимум прочности изделию. Лучше будет заливать бетон 20-сантиметровым слоем без остановки. До заливания бетона в опалубочную конструкцию нужно осуществить монтаж каркаса либо короба для техотверстий. Речь идет, к примеру, о вентканале либо дымоходе.

После заливки следует осуществить вибрирование спецвибратором глубинного типа. После этого бетон оставляют подсыхать и набирать прочность в течение месяца. Во время первой недели поверхность постоянно следует смачивать водой. Причем именно увлажнять. Через 30 дней можно будет демонтировать опалубку и плита будет сделана. Как можно убедиться, в заливании бетона ничего сложного нет.

Разновидности опалубочной конструкции

Опалубки, применяемые для бетонирования железобетонных перекрытий, классифицируются следующим образом:

стационарные конструкции, которые не подлежат демонтажу после застывания бетона. Элементы несъемной опалубки включают гидроизоляционные материалы, а также листы теплоизоляции, что позволяет дополнительно гидроизолировать и утеплить строение. Стационарная опалубочная форма после бетонирования станет конструктивным элементом железобетонных строений. Применение несъемной формы позволяет уменьшить объем трудовых затрат по монтажу. Несъемные формы, изготовленные из современных стройматериалов, позволяют обеспечить дополнительную декоративность здания;

Сложностью возводимой конструкции определяется выбор конструкции опалубки

съемные опалубки, разбираемые после застывания бетонного раствора. Демонтируемые конструкции используются чаще, чем стационарные. Они отличаются более низкой ценой и, при необходимости, изготавливаются своими силами. Такую опалубку многие застройщики берут в аренду, что позволяет уменьшить объем затрат и оперативно завершить бетонирование. Разборные конструкции делятся по уровню сложности. Применяются простые опалубки, устанавливаемые в горизонтальной плоскости, и объемные, имеющие сложную форму. Используются небольшие и крупногабаритные модули, а также скользящие элементы, поднимаемые вертикально.

Выбор конструкции опалубки определяется сложностью возводимой конструкции и требованиями проекта.

Похожие записи:

Плиты перекрытия (жби, жб, железобетонные): размеры, монтаж, технические характеристики, серия Устройство отмостки и дренажа фундамента Изготовление ферм из профильной трубы своими руками Диапазон размеров ламинатной доски Проекты гаражей с хозблоком: варианты и способы их реализации + фото Плесень в бане: как избавиться
