Протечки в водопроводной системе
Если водяная станция не выключается, значит, в ней мало воды, то есть где-то в водопроводной системе случилась протечка.
Чаще всего текут металлические трубы – их поражают коррозионные процессы, которые провоцируют появление пробоин. Временное решение проблемы – обмотка трещин специальным сантехническим скотчем. Но, конечно же, при возникновении первой возможности деформированный отрезок трубы следует заменить.
Также протечки могут возникнуть в зонах резьбового соединения труб и скрутки деталей. В этих случаях необходимо закрыть протекающие места герметизирующим уплотнителем: пастой, фум-лентой или резиновыми кольцами.
Пластиковые трубы протекают редко – если это и случается, то только из-за повреждений от промерзания. Для решения проблемы следует замотать трубу в зоне протечки сантехническим скотчем и дополнительно закрыть теплоизоляционным материалом.
Большинство неполадок оборудования можно устранить своими руками
Насос не набирает давление из-за недостаточного напряжения в сети
Неполадки в электросети могут стать причиной плохой работы насоса. Напряжение упало. Устройство просто не может выйти на свою нормальную функциональную мощность. В такой ситуации необходимо в срочном порядке провести замер напряжения в сети специальным прибором . Если оно меньше нормы, то насосное оборудование следует отключить. Естественно, необходимо попытаться выявить причину падения напряжения. Если на нее можно повлиять, то почему бы не принять меры по нормализации работы электросети. В противном случае правильнее будет обратиться за помощью в соответствующую электрослужбу.

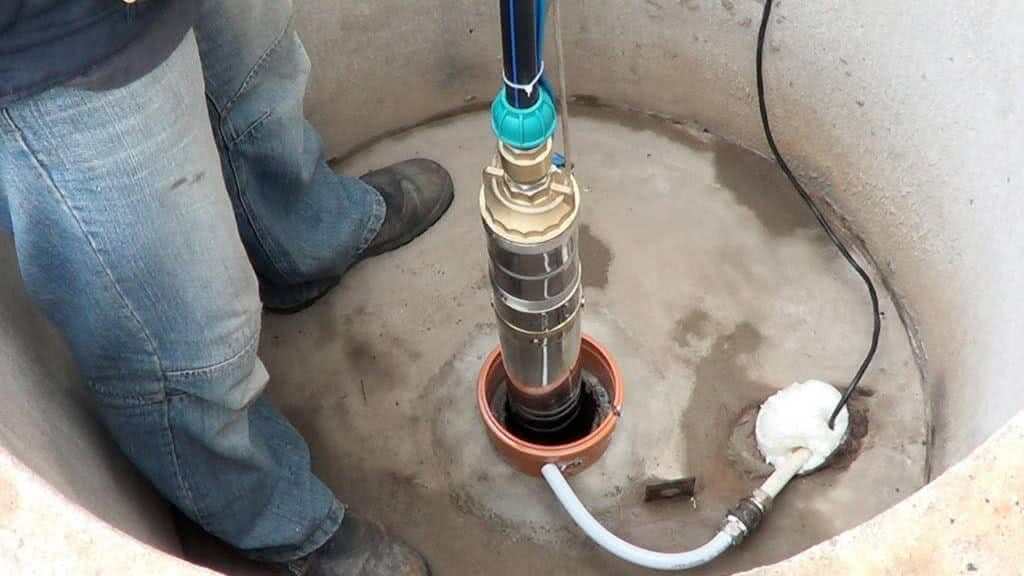

Схема подключения скважинного насоса
Чтобы определить, почему не отключается насос, рассмотрим его типовую схему подключения. Это поможет выявить узел или блок, в котором следует искать причину неисправности.
Рис. 1 Схема подключения скважинного насоса для подачи воды в дом
Основными составляющими схемы подключения скважинного насоса для водоснабжения в доме являются следующие узлы.
Защитное реле сухого хода
Реле отслеживает давление в водопроводной системе — как только оно становится меньше определенной величины, мембрана внутри прекращает прижимать контакты и они размыкаются. Погружные насосы отключаются от питания при уменьшении давления в водопроводе от 0,1 до 0,6 атм. (может регулироваться). Такая ситуация возникает при отсутствии воды в системе или ее очень малом количестве (засорение фильтра, понижение уровня воды).
Гидроаккумулятор (расширительный бак)
Рис.2 Внешний вид и устройство гидроаккумулятора
Важнейшая часть любой системы подачи воды, дает возможность поддерживать в ней постоянное давление. Устройство собрано в виде бака с резиновой мембраной внутри, при нормальной работе бак наполняется водой и мембрана растягивается. При кратковременном пропадании воды, перепадах напора, мембрана сжимается и выталкивает жидкость из накопительного бака в систему, поддерживая в ней постоянное давление. Если бы накопительный бак отсутствовал, то при любых кратковременных изменениях давления срабатывало реле давления, это давало бы импульсные включения и отключения источника питания, заставляя соответственно отключаться или включаться насос, приводя его к преждевременному выходу из строя.
Реле давления

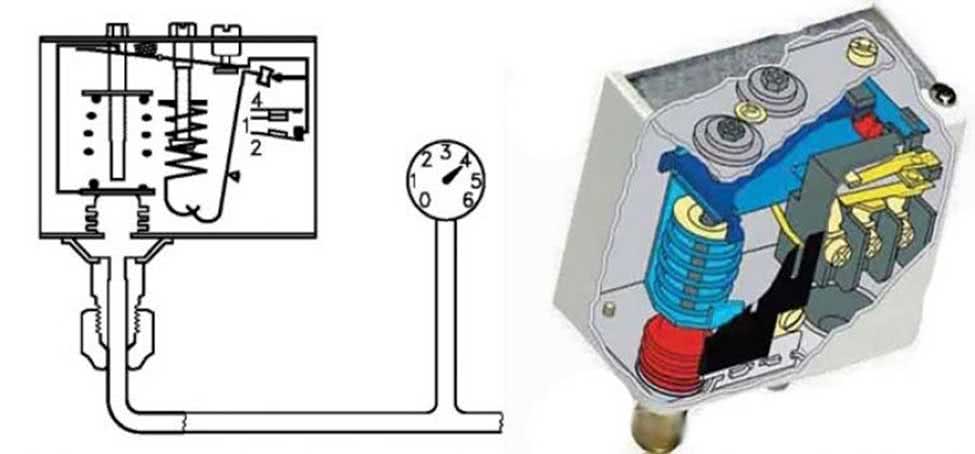

Рис. 3 Реле давления
Реле — основной элемент в системе скважинного водоснабжения, обеспечивающий автоматическое управление забором воды. При недостаточном давлении в водопроводе контакты реле замкнуты, на электронасос подается напряжение питания, происходит забор воды. Когда использование воды приостанавливается, заполняется гидроаккумулятор и повышается давление в водопроводе — мембрана внутри реле давит на контакты и они размыкаются, заставляя выключаться насос. Однокамерные реле низкого давления служат для работы в водозаборных системах, использующих насосы мощностью до 3 кВт., их порог срабатывания 1, 2 — 1,6 атм., регулируется при помощи двух зажимных винтов (один определяет верхнюю границу, второй – диапазон срабатывания).
Дополнительные элементы системы водоснабжения
Оголовок. Очень удобное приспособление, устанавливается поверх трубы, если помпа работает в скважине. Через него пропускается труба с помпой и подвесной системой, он предохраняет скважину от попадания посторонних предметов. Если бурение скважины выполнялось на дне колодца, оголовок можно использовать для штанговых систем установки помпы на заданной глубине.
Манометр. Встраивается во все водопроводные системы, использующие скважинные насосы, позволяет не только отслеживать давление, но и служит для выставления порога срабатывания защитных реле.
Обратный клапан. Мембрана, которая устанавливается сразу на выходе погружного насоса перед подключением к водопроводу — препятствует обратному току жидкости из системы в скважину.
Фильтр. Проточный фильтр тонкой очистки со сменными картриджами при использовании воды для бытовых нужд фильтр является обязательным элементом
Дополнительно система подключения скважинного насоса может состоять из элементов, отвечающих за безопасность двигателя насоса: поплавковые или электронные датчики уровня воды, потоковые датчики, реагирующие на скорость движения воды в трубах.

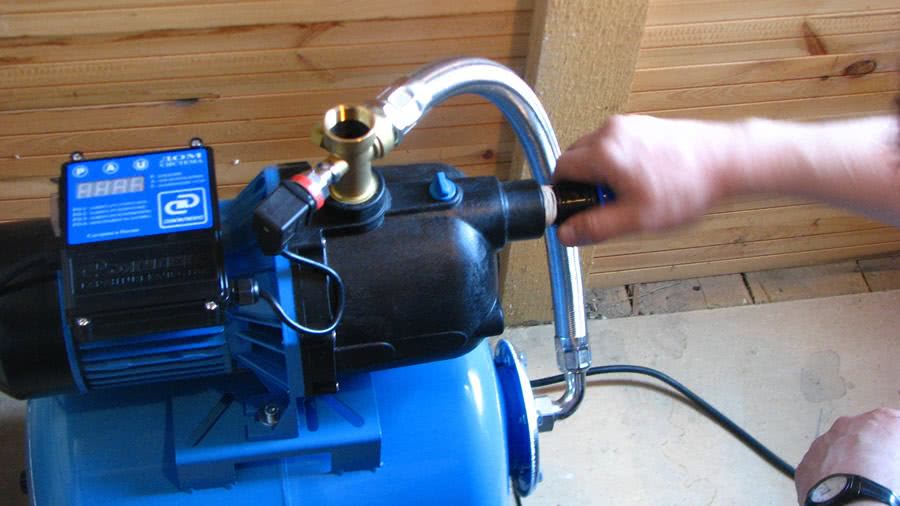

Насосная станция не качает воду: причины, неполадки и как их устранить
Жители частных домов, дач, загородных домиков часто остро испытывают потребность в монтаже насосной конструкции для закачки воды из колодца, скважины. У некоторых это единственный выход иметь в помещении воду. Поэтому, когда, в один прекрасный день, насос перестает гудеть, срочно необходимо разобраться в происхождении поломки.
Если насосная станция перестает качать воду, необходимо срочно найти причину поломки
Часто камнем преткновения становится воздух, попадающий в помпу вместе с жидкостью. Все можно предотвратить, только изначально потребуется узнать, из каких элементов собрана насосная конструкция.
Ключевые компоненты насосного агрегата
Разновидностей станций существует много, но основные компоненты присущи всем.
- Самовсасывающий насос. Принцип действия: насос самостоятельно втягивает жидкость из углубления с помощью трубки, один конец которой находится в колодце, другой – подсоединен к технике. Насос находится на небольшом расстоянии от емкости с водой. Глубина трубки также регулируется.
- Все агрегаты оснащены гидроаккумулятором. Сосуд при помощи энергии сжатого газа или пружины передает под давлением жидкость в гидросистему. Он накапливает гидравлическую жидкость и в нужный момент выпускает, тем самым позволяет избежать рывков воды в системе. Снаружи он металлический, внутри есть мембрана из каучука, над ней размещена газовая полость, наполняемая азотом, а под—гидравлическая полость. Вода наполняется до тех пор, пока давление в обеих полостях не сровняется.
- Электрический двигатель. Посредством муфты он связан с насосом, а с реле – с помощью электросхемы. Благодаря тому, что на короткие заборы жидкости насос не включается, мотор не изнашивается.
- Патрубок для выпуска воздуха.
- Коллекторный элемент.
- Манометр. Он позволяет следить за уровнем давления.
- Реле. Меняя давление, способом размыкания/смыкания контактов, поддерживает самостоятельную работу техники.
Конструктивные элементы насосной станции
Основным предназначением насосных станций является поддержка непрерывного давления в конструкции водоснабжения
Чтобы все компоненты функционировали, как часы, важно правильно подобрать требуемый объем гидроаккумулятора и контролировать связь регулятора и самого насоса
Порядок работы агрегата
При включении первым вступает в дело электрический двигатель, он запускает насос, а тот перекачивает, постепенно поступающую жидкость, в гидроаккумулятор. Когда аккумулятор до предела наполнится, создастся избыточное давление и помпа отключится. Во время откручивания крана в доме, давление снижается, и насос опять начинает работу.
Когда устанавливают насосную конструкцию — ее подключают к трубопроводу, а элементы всасывания с водозаборным устройством помещают в углубление с жидкостью.
В доме размещают аккумулятор, подключенный к водопроводу. Трубы заполняются водой, когда начинает работу помпа. Когда давление в станции достигает требуемого пика, насос отключается.
Насосный агрегат решит трудность снабжения водой дома, бани, летние кухни, хозяйственные пристройки и другие помещения на территории вашего участка. Ознакомившись с деталями работы станции, необходимо изучить возможные причины выхода устройства из строя и способы их ликвидации.
Как давление влияет на работу станции?
Почему показатели давления вообще важны для функционирования водяной станции? Дабы разобраться в этом вопросе, ознакомимся со строением и принципами работы агрегата.
Главный компонент станции – насос, благодаря которому выполняется нагнетание воды. У его двигателя имеется один серьезный недостаток – при каждом включении насоса он испытывает перегрузку. Как результат – при частом запуске станции двигатель быстро приходит в полную негодность. Чтобы предостеречь такое негативное явление, нужно уменьшить количество включений насоса – для этого станцию оснащают практичным гидроаккумулятором, в котором накапливается вода.
Устройство водной станции
Напор для заполнения бака водой создается за счет силы воздуха. Однако подобная схема работы не дает возможность применять датчики уровня, поэтому процессы включения и выключения регулируются давлением в водопроводе. Для этого оборудование оснащается еще одним важным устройством – реле давления. В итоге система функционирует таким образом: как только объем воды в гидроаккумуляторе понижается до критического показателя, давление падает до минимальной отметки и реле включает насос, а когда бак полностью заполняется, давление поднимается до максимума и реле выключает насос.
Но иногда происходит так, что насос очень часто включается и не выключается. Причина такого явления – низкое давление в системе. Чаще всего водяная станция не может набрать необходимое ей давление по таким причинам:
- падение мощности насоса;
- недостаточное напряжение в электросети;
- протечки в водопроводе;
- завоздушивание насоса;
- неполадки гидроаккумулятора.
Предлагаем детальнее рассмотреть каждую из указанных причин.
Пример замены запчастей
Для начала разберем пример замены рабочих колец и уплотнителей насоса-автомата. Агрегат работал в формате насосной станции, перекачивающей воду из накопителя к потребителям.
После нескольких минут “сухого хода”, случившегося из-за поломки погружного насоса, снизилась производительность, система отключалась даже при открытых в точках водоразбора кранах.
Покупка запчастей для автоматических насосов, выпускаемых в странах СНГ, не составила труда. В российских денежных единицах потрачено было около 900 р.
Если при осмотре не разобранной части помпы выявлены очаги ржавчины, их следует удалить, все, что доступно, надо очистить от загрязнений.
Если новые детали насоса-автомата установлены неправильно, агрегат не будет работать, придется переделать снова. Поэтому лучше сразу внимательно запоминать или помечать последовательность расположения и сторону установки.
Неисправности защитных систем насосов
Обычно правильно собранная система водоснабжения и качественные насосы имеют устройства, предотвращающие их работу в режиме холостого хода.
В случае неисправности подобных защитных устройств: реле сухого хода скважинного и поплавковые выключатели дренажников, колодезного или фекального насоса, приборы могут работать при отсутствии воды.
Иногда поплавковый выключатель колодезных или дренажных помп вследствие неправильной установки не опускается вместе с падением уровня воды (попадает на бугор или цепляется за выступающий предмет) — это приводит к работе электронасоса в режиме холостого хода и дальнейшему выходу его из строя.
Вибрационные помпы, обычно не имеющие в системе подключения наружных защитных устройств, работая долгое время без воды после падения ее уровня, могут выйти из строя при отсутствии встроенной термозащиты.
Частая причина
Когда исправно функционирующий агрегат внезапно перестал качать воду, а незадолго до этого качество жидкости, подаваемой насосом, существенно ухудшилось и уменьшился напор, в большинстве случаев такие признаки сигнализируют о повреждении/засорении гидротехнического сооружения. Если скважина часто эксплуатируется, то можно заметить постепенное изменение качества воды, а в случае, когда сооружение часто простаивает, после запуска агрегата невозможно точно узнать, когда изменились свойства жидкости.
При появлении данных признаков следует предположить, что скважина засорилась. Она покрывается слоем песка или ила. Вероятные причины данного явления:
- возникновение водорослей на дне гидротехнического сооружения, при этом забивается фильтр: он хуже очищает воду, что считается причиной подачи загрязненной жидкости из крана;
- оседание на дно твердых примесей, которые попадают в воду при интенсивном течении;
- постепенное разрушение стенок скважины, при этом были допущены ошибки во время обустройства гидротехнического сооружения или же данное явление – следствие низкой плотности породы, в некоторых случаях восстановить работу источника воды невозможно;
- со дна постоянно поднимается песок при эксплуатации насосной станции , что может быть следствием неправильного выбора агрегата или несоблюдения инструкции его установки.
При засорении скважины вода, которая проходит через насос, будет содержать песок, вскоре она начнет подаваться с воздухом. В таких условиях агрегат еще некоторое время функционирует, т. к. защита от запуска «на сухую» иногда не срабатывает. Устранить проблему можно в соответствии с инструкцией:
- Производится демонтаж оборудования.
- Удаляется избыток жидкости из скважины.
- Выполняется дезинфекция внутренних поверхностей гидротехнического сооружения.
- Через некоторое время вода выкачивается повторно.
Причины рывков
Чаще всего подобная ситуация складывается потому, что:
- В трубопроводе образовалась воздушная пробка. В результате насосная станция работает на то, чтобы ее продавить, и периодически это получается, но как только напор прорывается, давление падает, и насос вынужден снова накачивать давление в системе.
- Вышло из строя реле давления. Манометр показывает правильно, но происходит несвоевременное включение и отключение насоса. Это связано с заниженным верхним пределом или завышенным нижним порогом.
- Произошла разгерметизация системы. Это может быть пробоина в трубопроводе, недостаточно плотное соединения, некачественная запорная арматура или повреждения рабочей камеры насоса, а также выход из строя его механических узлов.
https://youtube.com/watch?v=Myb9-Ih-mGo
В каждом из случаев необходимо произвести ремонт. Предварительно проводится ревизия с целью выявить истинную причину. Если видимых последствий нет, приходится пройти всю цепь от скважины до потребителя.
Регулировка реле давления воды
Рассмотрим процесс регулировки наиболее популярного экземпляра — РДМ-5. Его выпускают разные заводы. Пределы регулировок изменяются, так как в разных по размеру водопроводах требуется разное давление. С завода этот прибор выходит с базовой настройкой. Обычно это 1,4-1,5 атм — нижний порог и 2,8-2,9 атм — верхний порог. Если вас какой-то параметр не устраивает, можно его перенастроить так, как требуется. Такая процедура обычно необходима при установке джакузи: стандартного давления в 2,5-2,9 атм для необходимого эффекта недостаточно. В большинстве остальных случаев перенастройка не требуется.
В реле давления воды РДМ-5 есть две пружины, которыми и регулируется порог отключения/включения насоса.
Пружины эти отличаются по размеру и назначению:
- большая регулирует пределы (сразу верхний и нижний);
- маленькая изменяет дельту — разрыв между верхней и нижней границей.
Изменение параметров происходит при закручивании или откручивании гаек на пружинах. Если гайки закручивать, давление возрастает, если ослаблять — падает. Сильно крутить гайки нет необходимости один оборот — это изменение примерно на 0,6-0,8 атм, а это обычно очень много.
Как определить пороги срабатывания реле
Порог включения насоса (и нижний порог давления на реле давления воды) связаны с давлением в воздушной части гидроаккумулятора — минимальное давление в системе должно быть на 0,1-0,2 атм выше.
Например, если в емкости давление 1,4 атм, порог отключения желателен 1,6 атм.
При таких параметрах мембрана бака будет служить дольше.
Пороги отключения зависит от составляющих системы
Верхний порог — отключения насоса — при регулировке выставляется автоматически. Реле в исходном состоянии настроено на какую-то разность давлений (дельту). Эта разница обычно 1,4-1,6 атм. Так что если вы выставили включение, например, на 1,6 атм, автоматически выставится порог отключения в 3,0-3,2 атм (зависит от настроек реле).
Если вам необходимо более высокое давление (поднять воду на второй этаж, например, или система имеет много точек водоразбора), можно порог отключения увеличить.
Но при этом существуют ограничения:
- Параметры самого реле. Верхняя граница фиксирована и в бытовых моделях обычно не превышает 4 атм. Больше выставить просто не получится.
- Верхней граница давления насоса. Этот параметр тоже фиксирован и отключаться насос должен не менее чем за 0,2-0,4 атм до заявленной характеристики. Например, верхний порог давления насоса 3,8 атм, порог отключения на реле давления воды должен быть не выше чем 3,6 атм. Но, чтобы насос работал долго и без перегрузок разницу лучше сделать больше — перегрузки слишком плохо сказываются на сроке работы.
Настройка реле давления воды для насоса или насосной станции
Для настройки системы потребуется надежный манометр, показаниям которого можно верить. Он подключается в систему недалеко от реле давления.
Процесс регулировки состоит в подкручивании двух пружин: большой и маленькой. Если вам надо поднять или опустить нижний порог (включения насоса), крутим гайку на большой пружине. Если крутить по часовой стрелке, давление поднимается, против — опускается. Поворачивают на совсем небольшое значение — пол-оборота или около того.
Регулировка реле давления воды происходит при помощи пружин
Последовательность действий такая:
- Запускают систему, по манометру отслеживают при каком давлении включился и отключился насос.
- Поджимают или отпускают большую пружину.
- Включают и проверяют параметры (на каком давлении включился, при каком отключился). Обе величины смещаются на одинаковое значение.
- При необходимости вносят корректировки (снова регулируют большую пружину).
- После того как нижний порог выставлен таким, как вы его хотите видеть, приступают к регулировке порога отключения насоса. Для этого поджимают или опускают маленькую пружину. Гайку на ней тоже не особо крутите — пол-оборота обычно достаточно.
- Снова включают систему и смотрят на результаты.
Артезианская скважина плюсы и минусы
Вам, как владельцу дома, важно иметь достаточное количество воды, а значит, альтернатив нет и нужно бурить на известняк. Это первый и самый основной плюс артезианской скважины — высокий дебит
Никакие песчаные скважины не сравнятся с ней в этом компоненте
Если в верхней части трубы нет воды, тогда мы знаем, что это, вероятно, отверстие или провал Если вы беспокоитесь о сухой скважине, это хорошая новость — это, вероятно, спасет вас от большого количества изменений. Так что давайте скажем, что насос поднят, и у нас есть вода в трубе. Следующим шагом является включение насоса и его запуск. Если он на несколько минут качается, а затем бежит, это плохая новость — ваш колодец откачивается.
Здесь показано поперечное сечение того, что вещи выглядят как подземные, прежде чем включать насос. Верх водоносного горизонта примерно такой же, как и вода, расположенная в вашем колодце. Эта точка называется статическим уровнем воды, а иногда и насосом уровень.
Второй плюс и второе преимущество артезианской скважины: вода есть всегда. Независимо от сезона, будь то лето или зима, идут дожди или засуха, уровень воды в скважине стабильный, напор также стабильный.
Обслуживание артезианской скважины, правильной, не требуется вообще никогда, это еще один ее плюс. Грамотно (!) сделанная конструкция отработает весь свой срок эксплуатации и вам не нужно беспокоится за нее. Обычно срок службы артезианской скважины более 50 лет. Это при грамотном обустройстве, при условии использования качественных труб, материалов и качественно выполненной работы. К сожалению, сегодня так никто не делает, сегодня все стараются дать самую низкую цену . Обслуживания требует только водоподъемное оборудование, но это совсем другая история.
Когда мы настраиваем систему воды для новой скважины, мы должны определить, из какой глубины она откачивается. Насос должен только поднимать воду с уровня накачки на поверхность, поэтому мы рассчитываем размер насоса на основе статического уровень воды.
Что собой представляет кавитация
Быстрое примечание: не все насосы созданы равными. Мало того, что они имеют разную мощность, они также предназначены для различного количества воды и предназначены для накачки с разных глубин. Мы следим за тем, чтобы оптимизировать насос до характеристик вашей скважины и системы водоснабжения. На нашей странице «Насосы». Когда вы включаете насос, это то, что происходит с водой в водоносном горизонте.
- Дебит.
-
Вода есть всегда.
-
Не требует обслуживания.
- Качество воды.
Минусы артезианских скважин
Недостатков у скважин на известняк нет никаких. Часто можно услышать о жесткой воде с превышением железа в составе… Это возможно, но если нет альтернатив, значит нужно работать с тем, что есть. Чтобы выяснить пользу или вред несет ваша вода из артезианской скважины, для начала, основательно прокачайте воду в течение 2-3 недель. Затем, вы можете сдать артезианскую воду на анализ и если имеются превышения, то под них желательно сделать водоподготовку и довести состав воды до питьевого. И в скважине на песок и в колодце качество воды несравнимо ниже артезианской и для них система фильтрации нужна обязательно, если вы планируете пить воду.
Это называется просадкой, а область, затронутая насосом, называется конусом депрессии. Форма конуса зависит от того, какой камень и почва у вас в вашем районе. Конус показывает, как далеко ваш колодец влияет на ваших соседей, а также дает вам представление о том, сколько времени потребуется для перезарядки после отключения насоса.
Каким должен быть уровень воды в сухом колоде?
Прежде всего, если в водоносном горизонте будет меньше воды, вы можете откачивать столько воды, чтобы уровень воды опускался до уровня, соответствующего насосу. Затем насос начинает всасывать воздух, как солома в нижней части пустую содовую чашку. Это может привести к попаданию воздуха в воду или вытеканию воды во время работы спринклеров.
Единственно возможный минус это цена готовой артезианской скважины под ключ. За счет глубины, вы разово заплатите больше на 50000-80000 рублей. Но вы делаете основательную конструкцию, которая прослужит вам не одно десятилетие.
Цена, в силу глубины она несколько выше.
Диагностика
https://youtube.com/watch?v=bFuqkGCF9DI
В первую очередь определяют:
- габариты водозабора обсадной колонны;
- статистический и динамический уровень воды;
- количество водоотдачи.
При исследовании учитывают:
- амортизационный фактор;
- тип бурения;
- природно-климатические условия;
- сведения о подземном горизонте, питающем скважину;
- ухудшение качества воды.
При первых ошибках проводится проверка скважины.
Поступление воды рывками
Если напор нестабильный, значит, в каком-то звене системы происходят колебания давления. Чтобы найти это место, рекомендуется одновременно открыть все краны в доме. Если при этом наблюдается прерывистое течение — проблема в трубопроводе, в нем образовалась воздушная пробка.
Другие причины перебоев:
- снижение уровня воды в скважине;
- разгерметизация всей водозаборной системы.
Слабый напор воды
Из скважины слабый напор воды..
- работу насоса;
- напряжение в сети;
- фильтры грубой и тонкой очистки;
- донный фильтр;
- уровень давления воздуха в гидроаккумуляторе.
В большинстве случаев причина слабого напора — забитые грязью фильтры и заиливание дна. Песок и другие примеси негативно отражаются и на работе насоса — забивают клапан, стачивают его рабочие элементы, и со временем он работает с меньшей продуктивностью.
Агрегат также не сможет поддерживать должное давление воды при недостаточном напряжении в сети и отсутствии стабилизатора.
Для проверки давления воздуха в гидроаккумуляторе рекомендуется такой порядок работ:
- Открыть самый нижний кран и слить всю воду, чтобы исключить влияние ее давления в системе.
- Снять защитный колпак с ниппеля аккумулятора и проверить давление манометром. Для систем водоснабжения с реле давления показатель должен быть на 10% ниже, чем давление включения помпы, для систем с преобразователем частоты — на 30% ниже, чем постоянное давление, поддерживаемое преобразователем частоты.
Воздух подкачивают автомобильным насосом или компрессором, подсоединив его к ниппелю.
Другие причины слабого напора:
- недостаточное наполнение скважины;
- конструктивные дефекты в системе подающего трубопровода (например, слишком малый диаметр труб).
Распространенные причины запустения скважины
Причины запустения скважины на воду.
Основные причины запустения:
- Засорение дна. Ил, песок, обвалившийся грунт перекрывает доступ воды в ствол.
- Закупорка внутренней полости всасывающей трубы наростами минералов.
- Нарушение целостности фильтра.
- Скважина эксплуатируется слишком редко — вода застаивается, а затем стенки и дно покрываются органическими и неорганическими отложениями.
- Ошибки при строительстве или во время эксплуатации (недостаточная глубина, появление трещин в стволе, неправильно подобранный фильтр и др.).
- Увеличение объема выкачивания из одного водоносного слоя при появлении скважин на соседних участках. Чаще иссякают источники в песчаных слоях глубиной до 10 м.
