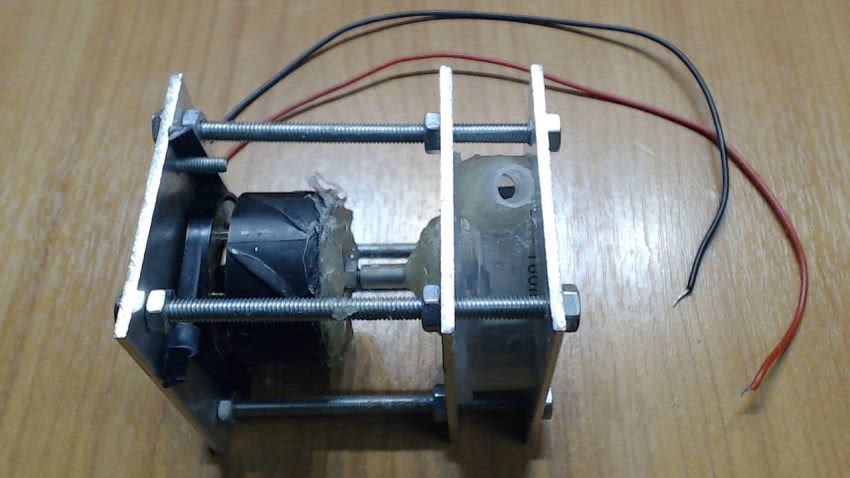

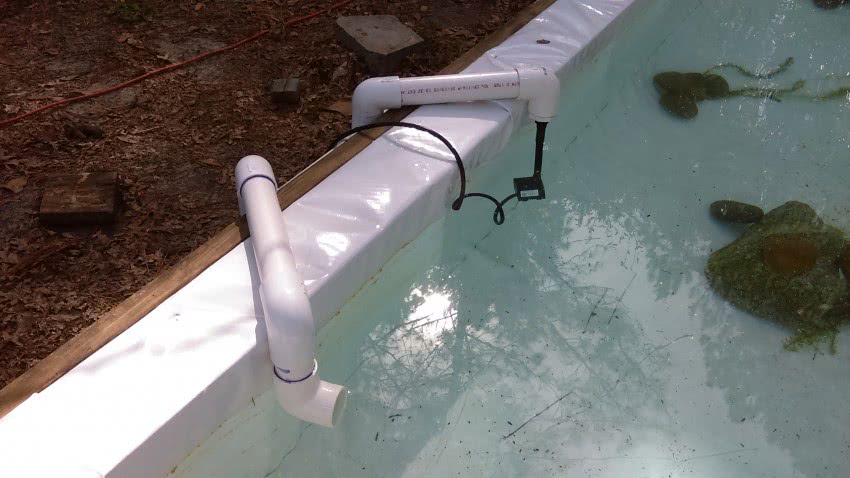

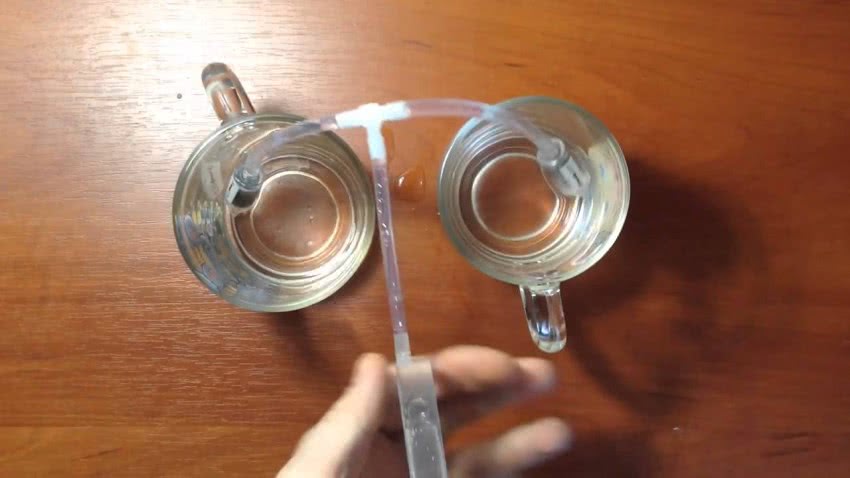

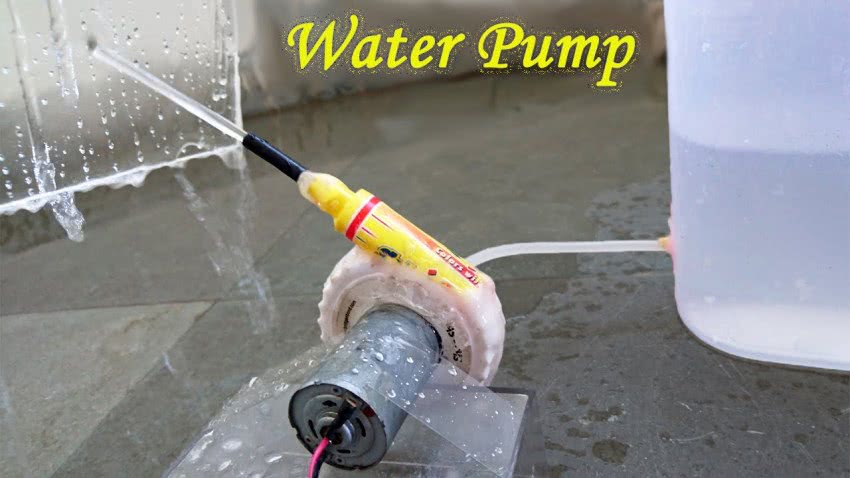

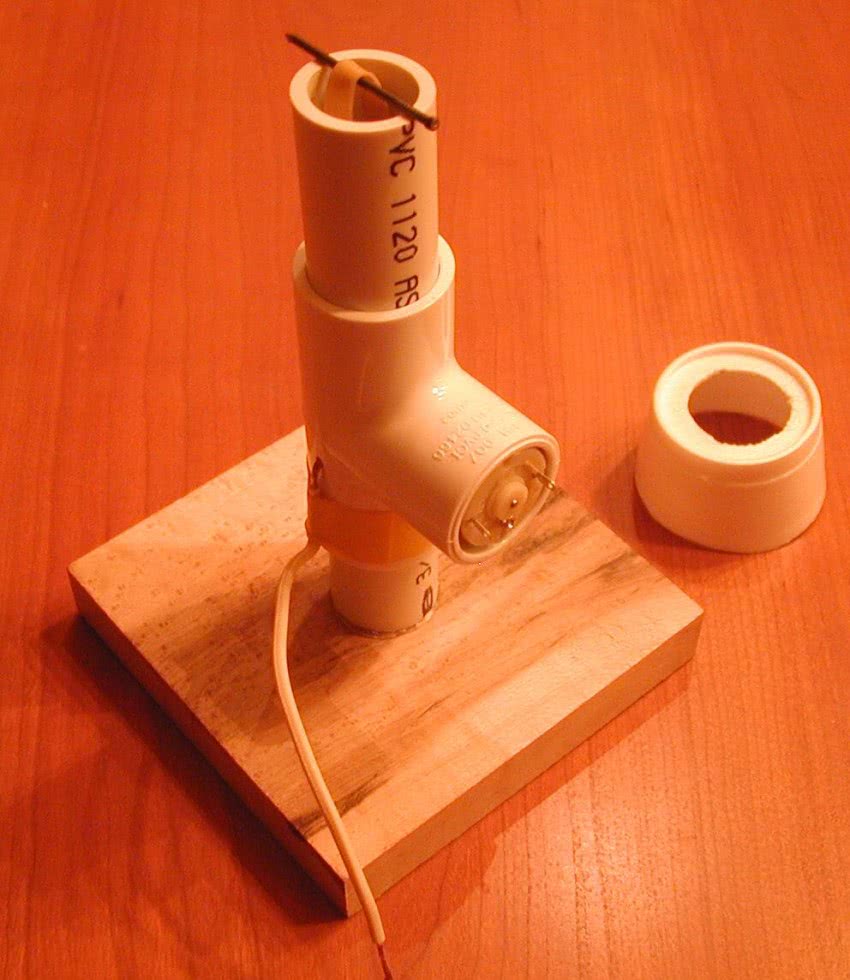

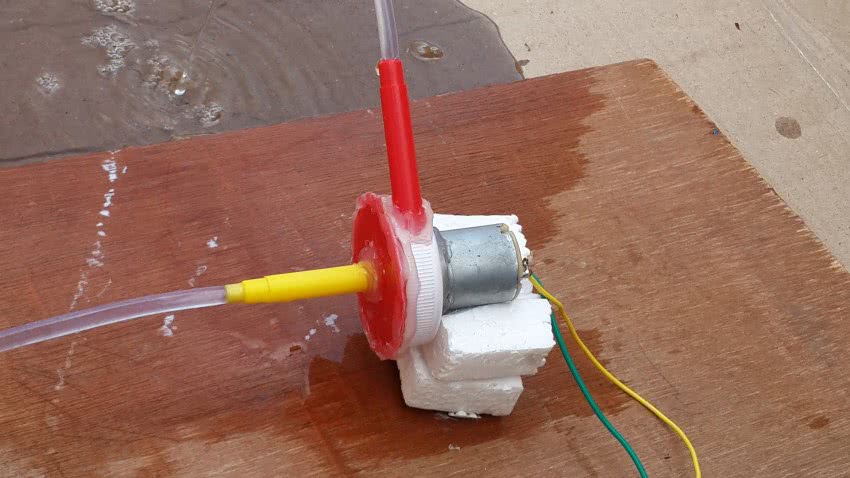

Сделать насос для откачки воды своими руками или самодельную помпу для канализации или фонтана

Как подобрать по параметрам?

Нужно учитывать тех. характеристики. Рассмотрим наиболее важные, которые помогут вам с выбором:

Глубина.
Расход.
Диаметр источника и обсадки.
Напор.
Дебет скважины.

Расход

По-другому этот параметр известен как производительность помпы, измеряющаяся в литрах за единицу времени. Некоторые модели способны в минуту доставлять до 20 литров, а другие до 200.

Нужно определиться, сколько людей будет проживать в доме постоянно. В сутки на одного человека необходимо в среднем до 200 литров. Также подумайте, будет ли из источника осуществляться полив или расходоваться жидкость для других целей. Полученный результат следует поделить на 12 (часы), так как ночью устройство не работает и вы сможете узнать ориентировочный расход в час. А если полученную сумму поделить на 60 (мин), то будете знать расход/мин. Отталкиваясь от этих цифр, вы сделаете правильный выбор помпы по производительности.

Напор воды

Чтобы определить этот показатель, нужно учесть следующие факторы:

Расстояние помпы от зеркала воды.
Расстояние агрегата от дома.
Протяженность трубопровода (сопротивление).

Глубина источника

Немаловажный показатель, который поможет подобрать устройство для артезианской скважины. Производитель указывает максимально допустимую глубину погружения помпы в техпаспорте.

Диаметр скважины и обсадной трубы

Обычно садовый источник может иметь диаметр от 70 до 102 мм. Выбранная помпа должна иметь размер меньше, чем труба для обсадки.

Дебет скважины

Если использовать глубинные насосы в скважинах с маленьким дебетом, то помпа будет постоянно отключаться. Соответственно, производительность/мощность установки должна равняться дебету источника. Если точнее, то мощность аппарата должна быть меньше объема всей жидкости.

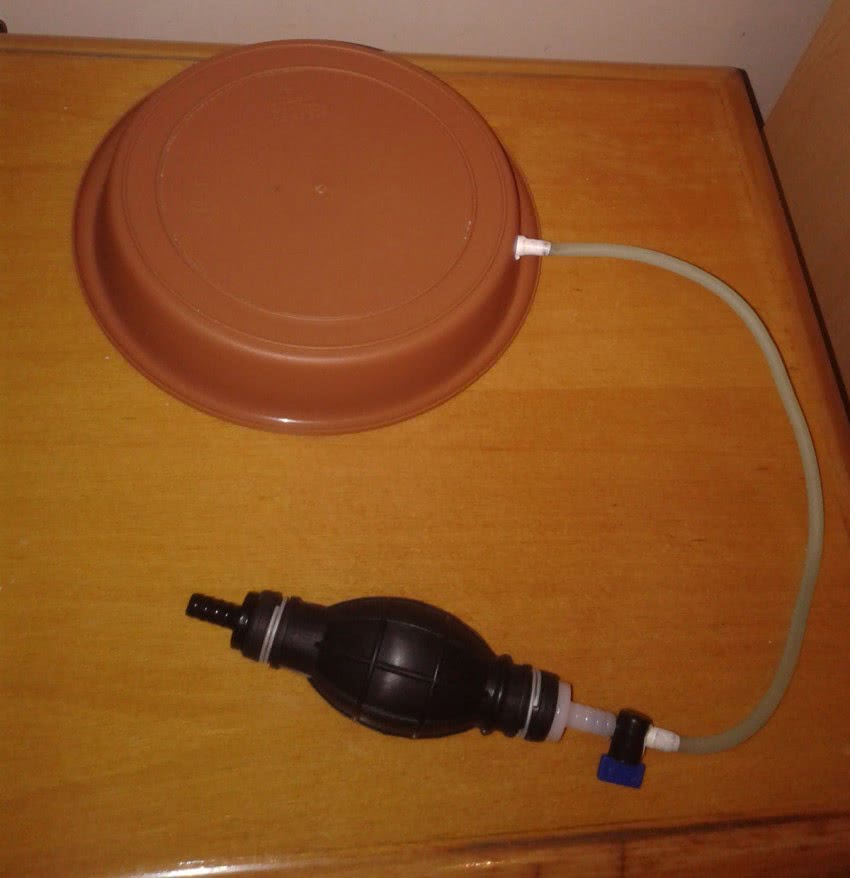

1 Эксплуатационные особенности ручных насосов

Водяной ручной насос для скважины – это специальное устройство для перекачивания жидкости на поверхность под давлением. Оборудование такого образца приводится в действие усилиями человека посредством нажатия на специальный рычажный механизм.

Эксплуатация ручных установок требует применения физической силы, поэтому их рационально использовать на участках с малой потребностью в воде.

Конечно, скорость работы и объемы поднятия жидкости насосом несравнима с автоматическими системами, но отсутствие бесперебойного источника электроэнергии вынуждает дачников все чаще внедрять именно этот формат устройств.

1.1 Преимущества и недостатки

Ручной способ поднятия воды из скважины имеет ряд преимуществ и недостатков. К положительным моментам можно отнести:

Простота оборудования стала причиной его быстрого монтажа.
Установка системы возможна практически в любых условиях.
Экономия ресурсов – насос приводится в действие человеческими усилиями, не требуя подключения к электросети.
Устройство состоит из унифицированных узлов и частей, которые при необходимости подлежат замене – эта особенность позволяет максимально продлить срок службы установки.
Ручной насос стоит гораздо дешевле своих аналогов.
Вы экономите средства на введении оборудования в эксплуатацию, ведь процесс настолько прост, что не требует привлечения специалиста.

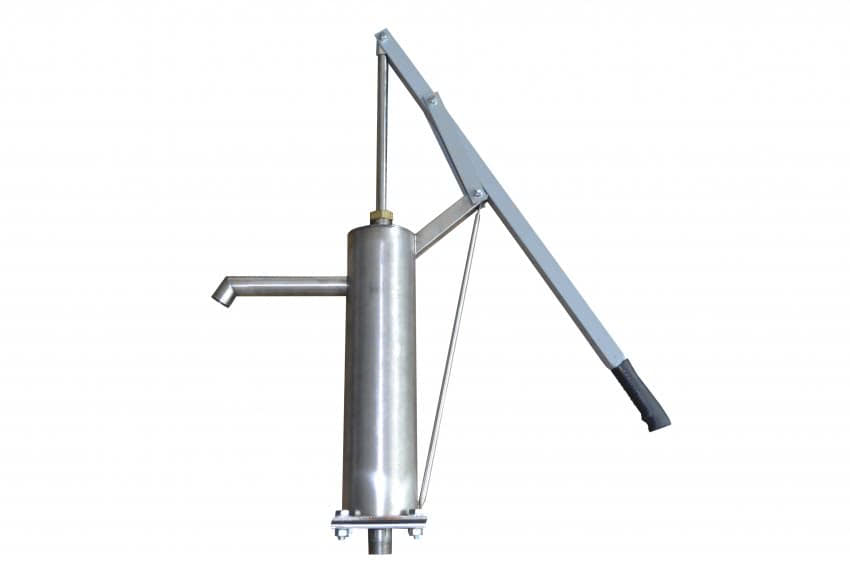

Ручной насос для скважины в металлическом корпусе

Недостатки использования ручного насоса исходят из особенностей его конструкции:

Потребность в приложении физической силы – перекачивание воды происходит только с нажатием на рычажный механизм.
Низкая производительность – насос показывает скромные результаты по объемам подачи жидкости в сравнении с автоматическими системами.

Несмотря на некоторые отрицательные моменты, ручные насосы для скважин пользуются высоким спросом, ведь порой это единственный способ обеспечить водоснабжение.

1.2 Классификация ручных насосов

Насосы для выкачки воды из абиссинской или другой скважины выполняют одинаковую функцию, но при этом их устройство и принцип действия несколько отличаются между собой. В зависимости от указанных критериев оборудование с ручным механизмом классифицируют на две категории:

поршневые насосы;
штанговые насосы.

Ручные поршневые насосы используются в тех случаях, когда вода на участке расположена на небольшой глубине – до 10 м.

Такое нехитрое приспособление не составит труда соорудить своими руками и монтировать на дачном участке.

Ручной насос для скважины на участке

Глубинный штанговый насос ручного воздействия представляет собой более сложный механизм, который предназначен для откачки воды с абиссинской скважины или любой другой глубиной 10-30 м. Его конструкция состоит из цилиндра, поршня и очень длинного штока, который под действием рычага запускает всю систему. Штанговый насос располагается непосредственно в скважине, при этом его шток погружается в водный слой на глубину около 1 м.

Чтобы разобраться, какой тип изделия подойдет непосредственно к вашим условиям эксплуатации, вам придется изучить основные критерии выбора оборудования.

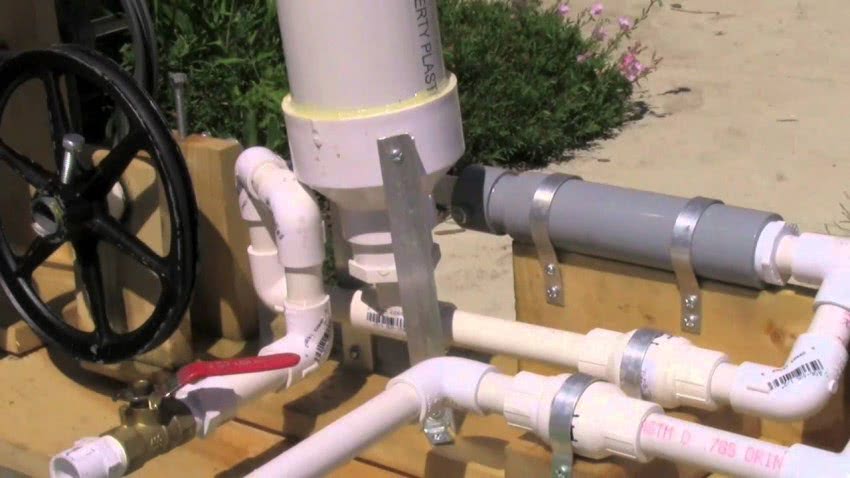

Ручная помпа своими руками

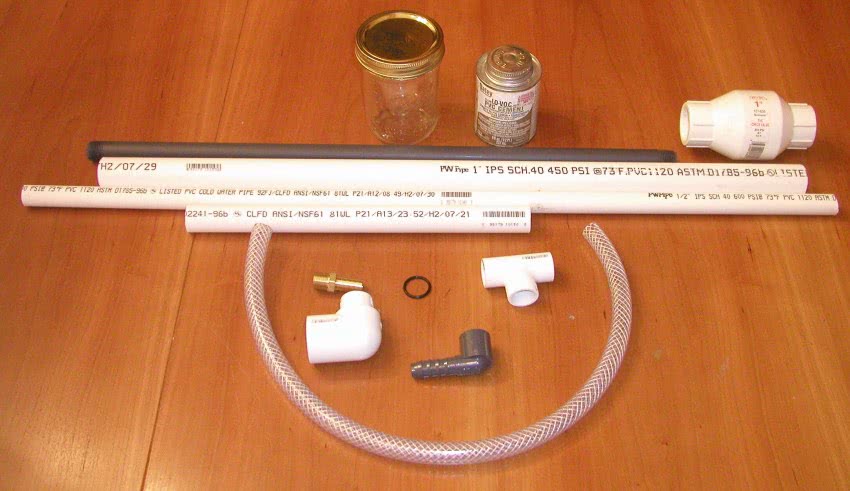

Для изготовления более сложного варианта нужно приготовить такие материалы:

отрезок пластиковой трубы для канализации длиной 600 – 700 мм и диаметром 50 мм, а также тройник, две заглушки и уплотнители того же диаметра;
отрезок пластиковой трубы для канализации диаметром 24 мм;
два полудюймовых обратных клапана;
болт М6 или М8, а также шайба и гайка для него;
техническая резина;
несколько хомутов.

Насос можно собрать в нескольких вариациях.

Слив через ручку

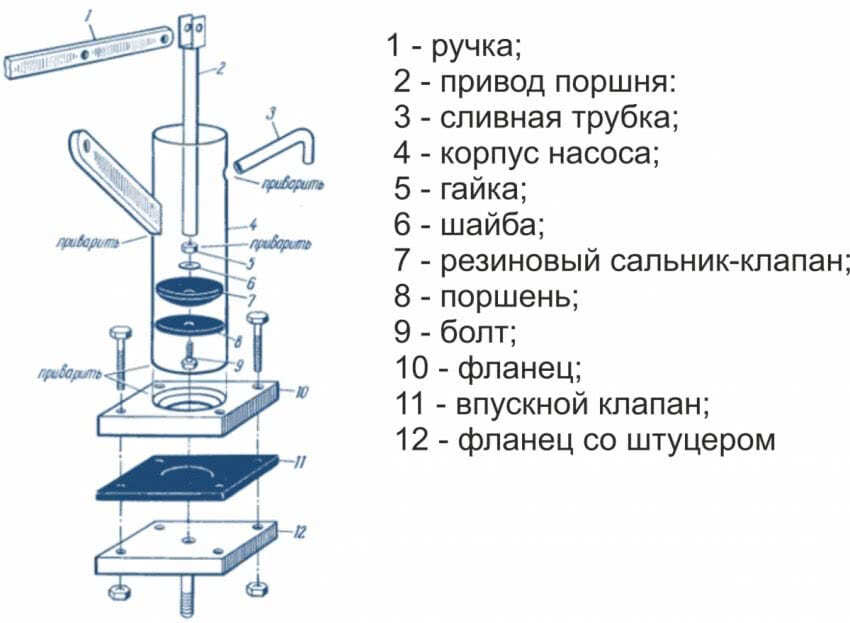

Это простейший вариант самодельного поршневого насоса. Его шток, изготовленный из пластиковой трубы диаметром 24 мм, одновременно играет роль сливной трубы. Устройство изготавливается в следующем порядке:

В центре заглушки диаметром 50 мм следует просверлить с десяток отверстий диаметром 5 – 6 мм.
С внутренней стороны к заглушке необходимо с помощью болта с гайкой или заклепки прикрепить отрез тонкой резины, так чтобы он перекрывал просверленные отверстия. Эта несложная конструкция будет играть роль обратного клапана.
Заглушку с импровизированным обратным клапаном необходимо с помощью саморезов закрепить на торце отрезка 50-миллиметровой канализационной трубы. Место соединения следует герметизировать резиновым уплотнителем. Не забудьте, что резиновый клапан должен оказаться внутри гильзы.
В центре второй заглушки необходимо просверлить отверстие диаметром 26 мм. На заключительном этапе сборки эту деталь нужно будет закрепить на втором торце гильзы. Она послужит направляющей для штока.

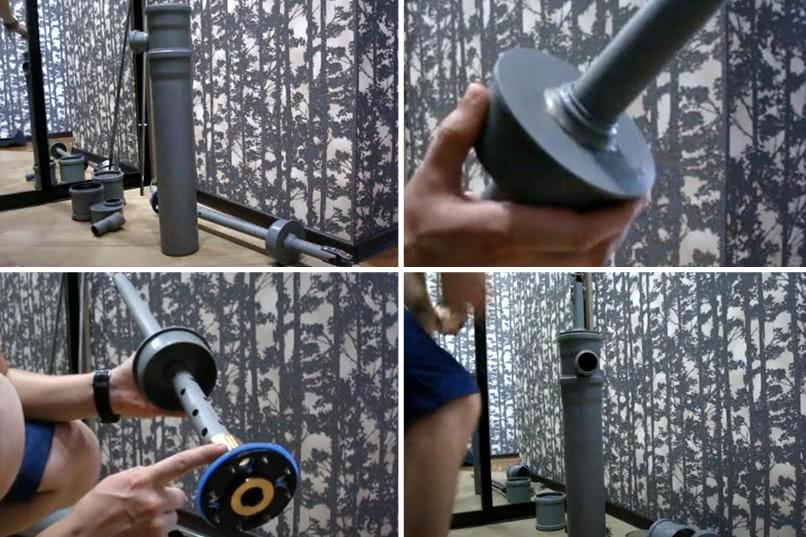

Теперь необходимо оборудовать будущий шток (пластиковая труба диаметром 24 мм) покупным обратным клапаном. Для этого его нужно навинтить на короткий стальной патрубок, который затем вставляется в нагретую трубу. После установки патрубка с клапаном трубу необходимо стянуть хомутом, который удаляется только после полного остывания пластика.

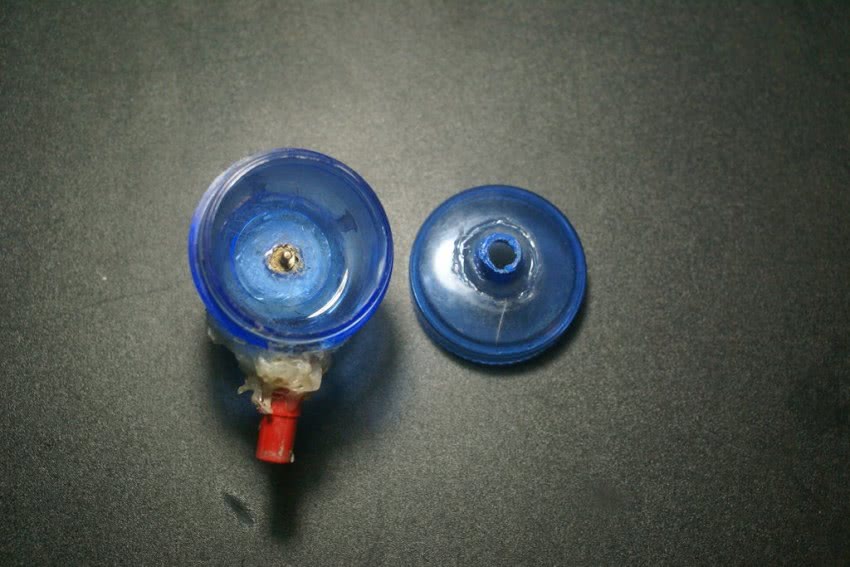

Поршнем послужит верхняя часть от флакона из-под герметика объемом 340 мл. Хорошенько разогрев, его помещают в гильзу, в результате чего будущий поршень примет необходимую форму. Затем от флакона отрезают большую часть, а верхушку прикрепляют к обратному клапану, установленному в штоке. Для этого следует использовать накидную гайку или бочонок – муфту с наружной резьбой.

Остается собрать насос. Поршень устанавливается в гильзу, затем заглушка с проделанным в центре отверстием надевается на шток и прикручивается (без уплотнения) к гильзе. К свободному концу штока необходимо прикрепить штуцер, на который будет надеваться шланг.

Сборка бокового слива

Небольшое усовершенствование сделает эксплуатацию насоса более удобной, поскольку шток будет освобожден от шланга. Отличие от вышеописанной конструкции совсем небольшое: к гильзе сверху нужно прикрепить тройник, можно с косым отводом.

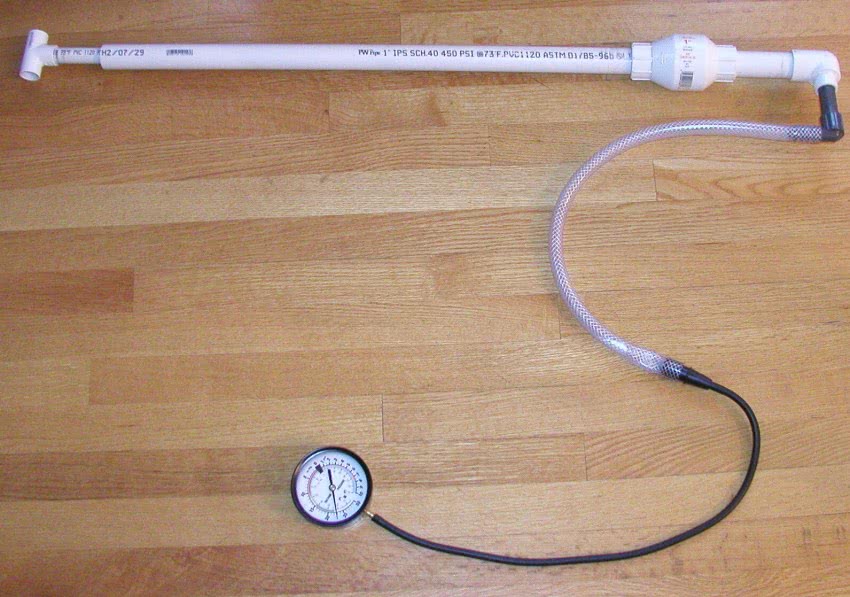

Готовый ручной насос

При этом в штоке сразу за обратным клапаном необходимо выполнить несколько отверстий, но так, чтобы труба сохранила достаточную прочность. Теперь шланг необходимо прикрепить к отводу тройника – вода при подъеме поршня будет выходить через это отверстие.

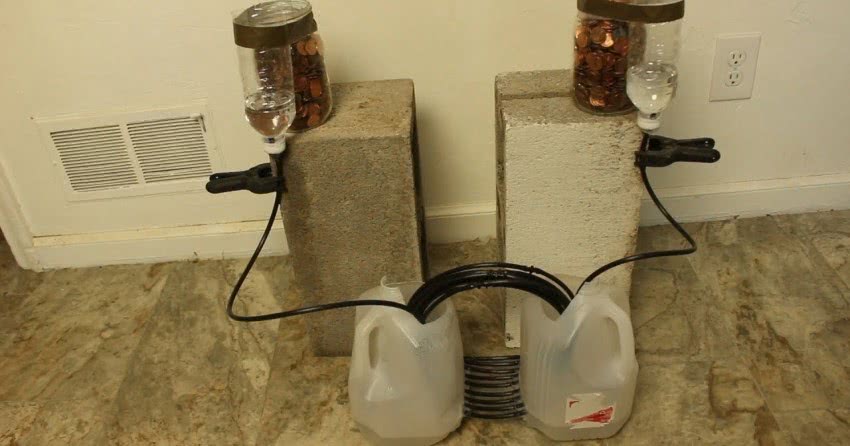

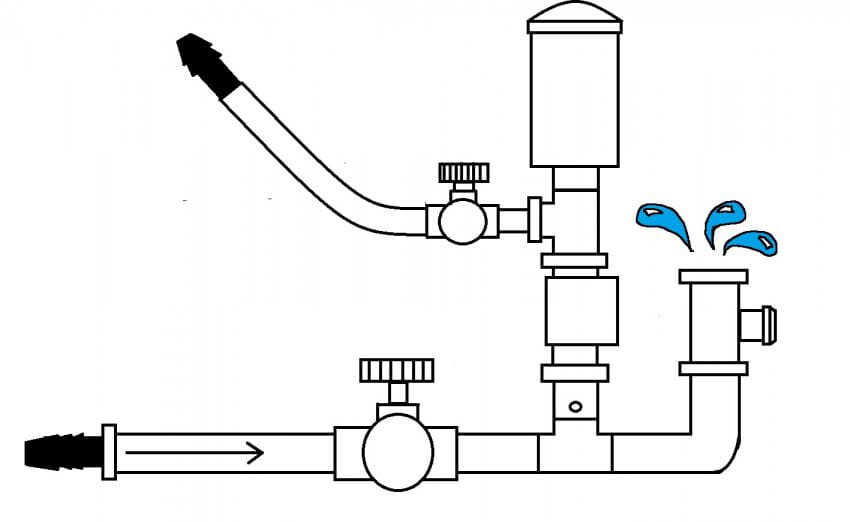

Спиральный гидравлический поршень

Это остроумное изобретение способно использовать силу потока для подачи воды по не очень длинному трубопроводу.

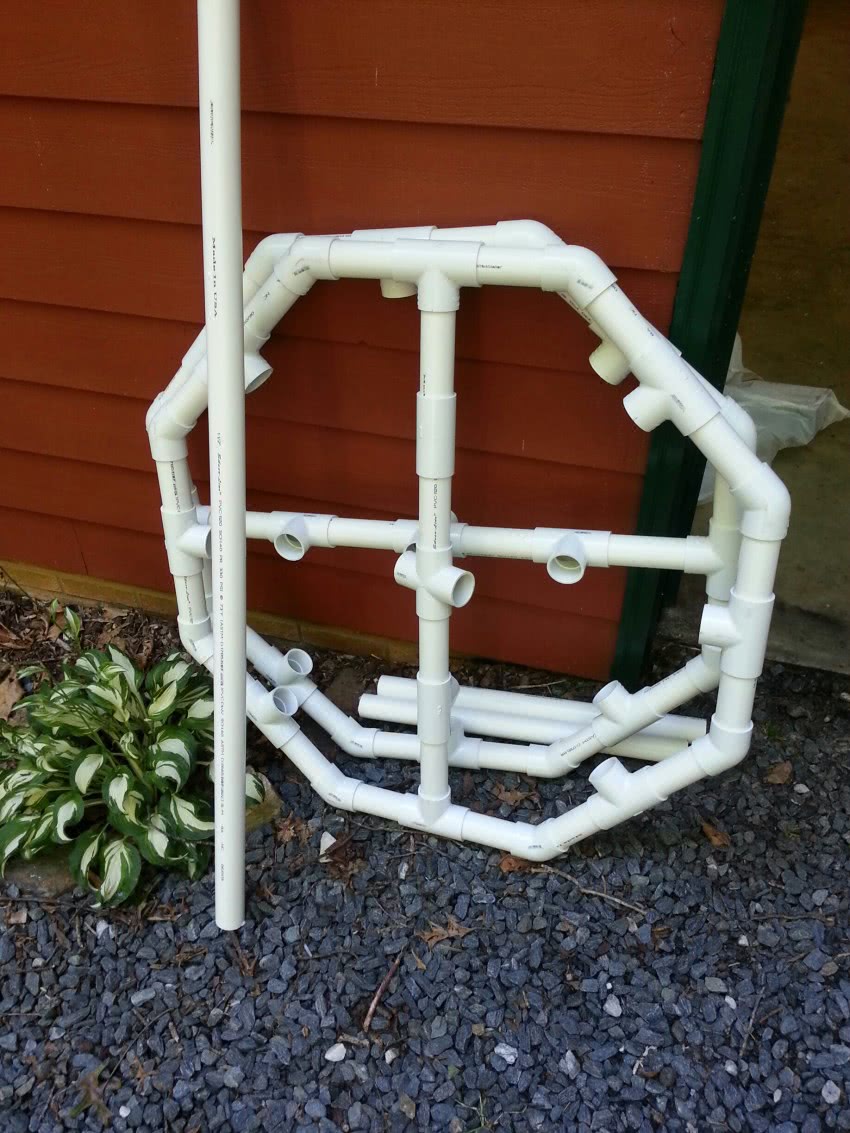

Приводом установки служит частично утопленное колесо с лопастями, вращаемое речкой или ручьем. На его боковой поверхности укладывается в виде спирали пластиковая труба диаметром от 50 до 75 мм. Для ее фиксации проще всего использовать пластиковые хомуты.

К входному патрубку (внешний конец спирали) следует прикрепить ковш диаметром 140 – 160 мм.

Ручная помпа на даче

Из спирали в трубопровод вода будет поступать через специальное устройство – так называемый трубный редуктор, который следует снять с нерабочего насоса заводского изготовления. Редуктор устанавливается в центре колеса.

Работает эта модель следующим образом: в момент вращения колеса заборный патрубок проходит некоторое расстояние под водой, захватывая определенное количество жидкости. Затем патрубок поднимается вертикально и вода в нем под действием собственного веса устремляется вниз и по мере вращения колеса продвигается к центру спирали, откуда и попадает в трубопровод.

Сезонное устройство для перекачки воды из пластиковых труб

Очень простое изделие копеечной стоимости, которое используют летом. На зиму убирают, потому что материал не выдержит морозов. Почти все детали покупные. Понадобятся:

труба ПВХ диаметром 50 мм, муфта к ней и 2 заглушки;
гибкий пластиковый шланг 24 мм на всасывающую магистраль и отвод;
обратный клапан;
резина 3–4 мм;
баллон из-под силикона на 330 мл;
хомут, болт с гайкой.

Вначале делают самую ответственную часть – обратный клапан. Используют пластиковую пробку, в которой сверлят несколько дыр по кругу Ø 5 мм и в центре одно под болт. Им закрепляют установленный изнутри диск из резины. Не допускают его трения о стенки, но он должен закрыть все отверстия в заглушке. Если нет желания возиться с самодельной конструкцией, покупают промышленное изделие и устанавливают.

Готовят гильзу, обрезав изделие ПВХ до необходимой длины, а можно сразу купить 1 м – такие продаются. В раструб вставляют клапан, вкручивают сквозь стенки 2 самореза для надежности крепления. Со второго конца устанавливают заглушку с просверленным по центру отверстием Ø 25 мм под трубу 24 мм, которая используется, как шток.

Собирают поршень из силиконового баллончика. У него отрезают носик, саму емкость нагревают и насаживают на заводской обратный клапан, чтобы стрелочка на корпусе показывала в сторону штока. Его длина на 0,5 м больше, чем у гильзы. Один конец размягчают в горячей воде, вставляют в запорное изделие, пока материал не застыл, стягивают хомутом.

Общий вид ручного насоса из пластиковых труб

Собирают изделие: штангу с поршнем вставляют в гильзу, через верх надевают опору скольжения (заглушку с отверстием). С верхнего конца устанавливают тройник, в него по бокам 2 трубки. К одной присоединяют угольник для отлива, вторую закрывают наглухо. При перемещении механизма вода попадает внутрь штока и затем выливается наружу.

Конструкция неудобна тем, что излив постоянно перемещается вверх-вниз. Небольшая доработка устранит недостаток. Требуется в штоке сделать несколько отверстий, но так, чтобы не ослабить его. В верхней части гильзы устанавливают выходную трубу. Теперь вода выливается из штока в гильзу, когда поршень идет наверх, поступает в излив.

Мастер покажет, как сделать насос из канализационных труб.

Фото инструкция как сделать насос своими руками

https://youtube.com/watch?v=Ycby2fuSs6k

https://youtube.com/watch?v=JIRq1H3_MEY

https://youtube.com/watch?v=4mWC7FczGcI

Также рекомендуем просмотреть:

Вентилятор своими руками
Прикормка своими руками
Откатные ворота своими руками
Ремонт компьютера своими руками
Станок по дереву своими руками
Столешница своими руками
Брусья своими руками
Лампа своими руками
Котел своими руками
Установка кондиционера своими руками
Отопление своими руками
Фильтр для воды своими руками
Как сделать нож своими руками
Усилитель сигнала своими руками
Ремонт телевизора своими руками
Зарядное для аккумулятора своими руками
Точечная сварка своими руками
Дымогенератор своими руками
Металлоискатель своими руками
Ремонт стиральных машин своими руками
Ремонт холодильника своими руками
Антенна своими руками
Ремонт велосипеда своими руками
Сварочный аппарат своими руками
Холодная ковка своими руками
Трубогиб своими руками
Дымоход своими руками
Заземление своими руками
Стеллаж своими руками
Блок питания своими руками
Светильник своими руками
Жалюзи своими руками
Светодиодная лента своими руками
Нивелир своими руками
Замена ремня ГРМ своими руками
Лодка своими руками
Компрессор своими руками
Усилитель звука своими руками
Аквариум своими руками
Сверлильный станок своими руками

Какие бывают виды?

Водяные аппараты делят на две категории:

Погружные.
Поверхностные.

Каждый из этих видов устройства работает по разной схеме. Их особенности:

Поверхностные

Ручные	Эффективен, если отсутствует потребность в непрерывном потоке струи. Нажатием на рычаг вода поднимается с глубины. За несколько нажатий можно быстро набрать ведро. Ручной насос для воды из скважины, имея простую схему, часто изготавливается своими руками.Состоит из поршня, цилиндра и двух клапанов (водяным или воздушным). Основным элементом является рычаг, который приводит в движение клапан. Он позволит сэкономить семейный бюджет, благодаря своей независимости от электричества. При этом проработает на абиссинке не меньше покупного. О том, как самому сделать ручной насос, можно узнать из подготовленного видеоматериала в этой статье
Самовсасывающие	Самовсасывающий имеет электропривод. Сам корпус не контактирует с жидкостью, и его необходимо скрывать от попадания дождя. Такие устройства с источником соединяются рукавом, или прокладываются трубы. Обязательное использовать обратный клапан. Слабым местом является отсутствие системы охлаждения.Конструкция имеет один блок управления на выключение/включение мотора. Чтобы не отвлекаться на процесс перекачки, нужно отдельно приобретать автоматику.В среднем они способны создать напор около 8 м. Для дома этого может оказаться недостаточным. Подобные установки используются при заполнении небольших емкостей
Эжекторные	Если глубина воды колеблется от 10 до 25 м, то используются аппарат, оснащенный эжектором. Под этим подразумевается то, что изготавливается второстепенный контур из трубы меньшего диаметра. По нему жидкость будет прокачиваться на большой скорости, что приведет к увеличению давления в подающей трубе. Как следствие, это положительно скажется на общем напоре воды в системе.Такое решение позволяет поднимать жидкость с большой глубины. Однако при этом производительность помпы падает. Среди минусов можно выделить тот факт, что при работе они шумные

Погружные

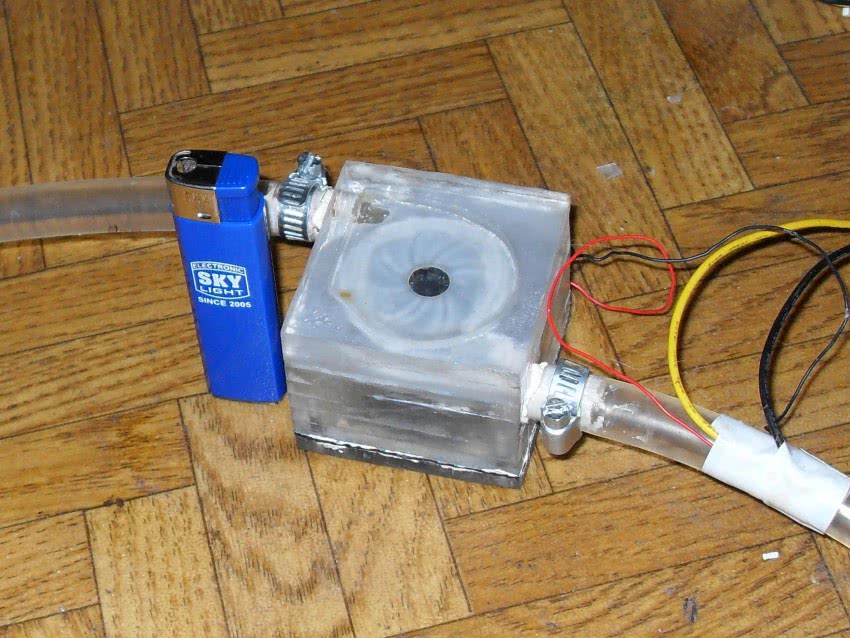

Центробежные	Центробежное устройство наиболее распространено. Имеет цилиндрическую форму, а внутри расположен электропривод. Крыльчатка турбины монтируется на ось. Ее вращение происходит во внутренней камере. Ее форма напоминает «улитку».Под воздействием вращения турбины в цилиндре возникает сила инерции. Вследствие этого на выходе патрубка образуется необходимый напор. Скважинный центробежный агрегат применяется реже, так как требует кропотливой работы при его подключении
Вибрационные	Погружные вибрационные помпы имеют простую конструкцию и отличаются высокой надежностью, и их можно использовать в скважине на дачном участке.Принцип его действия: через катушку проходящий ток вызывает протягивание якоря с некоторой частотностью. Внутри создается разрежение благодаря быстрому возвратно-поступательному движению данного механизма. За счет этого через установленные клапаны жидкость начинает попадать из источника в саму помпу.Якорь соединяется через шток поршнем и мембраной.Это устройство абсолютно лишено каких-либо вращательных узлов. Именно благодаря этому помпа представляет собой надежную и простую установку в обслуживании. Если грамотно осуществить подбор аппарата, то он будет способен создать водяной столб до 15 м и больше. Опускается вибрационный агрегат в шахту на веревке. Объясняется это его небольшим весом.Однако лучше всего эксплуатировать в колодцах, которые имеют защитные кольца, ведь механизм устройства очень чувствителен к попаданию песка
Винтовые	Глубинныы насосы этого вида не пользуются большим спросом. Он имеет две основные рабочие части. На валу электропривода зафиксирован ротор, имеющий спираль сложной формы. Вода проталкивается при вращении винта. Внутри устройства вода находится непрерывно. Благодаря этому в столбе поддерживается стабильное давление.Эти глубинные аппараты могут использоваться для вязкой технической жидкости и питьевой воды. Подобные артезианские насосы рассчитаны для источника до 60 м. Их непопулярность объясняется тем, что внутри помпы имеется большое количество узлов, часто ломающихся
Вихревые	Вихревой позволяет создавать на выходе значительный напор. Преимущество данных устройств сводится к его простоте, однако они отличаются достаточной мощностью и минимальным шумом. Но есть большой минус. Они требовательны к поднимаемой жидкости: если она имеет примеси, то помпа поломается. По этой причине вихревые погружные аппараты менее востребованные

Установка насоса для скважины

Важно помнить о том, что долговечность и надежность функционирования выбранного насоса зависит от правильности его установки. Если вы решили выполнить работу самостоятельно, обязательно проконсультируйтесь со специалистами, а также изучите особенности монтажа и подключения. Помимо этого, важно использовать только качественное оборудование, что поможет избежать быстрого выхода из строя техники

Помимо этого, важно использовать только качественное оборудование, что поможет избежать быстрого выхода из строя техники

Подготовительные работы

Прежде чем приступать к установке центробежного или другого насоса, учтите следующие параметры:

глубина и ширина скважины;
динамический и статический уровни воды.

Стоит отметить, что динамический уровень позволяет определить мощность насосного оборудования. Это количество воды, которое удастся перекачать за конкретный отрезок времени. Статический показатель – минимальная высота, на которую удастся поднять воду. Другими словами, это промежуток между поверхностью скважины и уровнем воды.

Следует определиться с частотой использования центробежного насоса. Если потребность в воде возникает нечасто, достаточно применять удлинитель. В противном случае придется заняться проведением электропитания. При функционировании оборудования в течение довольно долгого времени удлинитель способен перегреться, что приведет к негативным последствиям. Поэтому необходимо тщательно все обдумать заранее.

Правила выполнения монтажа

Чтобы срок эксплуатации погружного насоса оказался действительно длительным, необходимо убедиться в правильности технологии установки

При этом важно помнить о том, что из-за влияния некоторых факторов напор вместе с давлением могут снизиться. Необходимо учесть технические характеристики насоса и их соответствие показателям скважины, а также мощность выбранного оборудования. После того как вы изучите все эти требования, подготовьте несколько инструментов и материалов:

После того как вы изучите все эти требования, подготовьте несколько инструментов и материалов:

фитинги;
труба;
страховочный трос;
шланг;
несколько зажимов, выполненных из нержавейки;
шаровый вентиль.

Помимо этого, необходимо учесть несколько факторов.

Обязательно потребуется стабилизатор напряжения, поскольку насосы для скважин могут оказаться чувствительными к перепадам напряжения.
Сам кабель наращивают посредством метода пайки, после чего следует позаботиться о наличии гидромуфты и изоляции.
При удлинении кабеля все провода соединяют по цветам.
При отсутствии воды в колодце или скважине включать насосное оборудование категорически запрещено.

Установка скважинного насоса

Непосредственно перед монтажом необходимо осмотреть трубу. Здесь не должно быть искривлений или неровностей. Также следует убедиться в том, что диаметр трубы и насоса соответствует нормам расхождений, указанным в инструкции.

Перед установкой стоит очистить скважину, а затем прокачать ее до тех пор, пока в воде не останется примесей песка. Помимо этого, необходимо установить обратный клапан, что поможет избежать движения воды в обратном направлении.

В процессе опускания в скважину трубы вместе с насосом, а также проводкой и страховочным тросом, следует избежать их перекручивания

Не менее важно проследить, чтобы центробежный насос оказался ниже уровня воды. При этом расстояние между ним и дном колодца или скважины должно составлять минимум 1 м, благодаря чему песок и ил не попадут в воду в процессе ее откачки. Также важно перед началом работ заняться прокладкой водопровода от дома до самого колодца или скважины

Следует убедиться в том, что расстояние между трубой и уровнем промерзания составляет минимум 1,5 м

Также важно перед началом работ заняться прокладкой водопровода от дома до самого колодца или скважины. Следует убедиться в том, что расстояние между трубой и уровнем промерзания составляет минимум 1,5 м

Далее выполняется монтаж, не предполагающий использование резьбы, ведь из-за нее прочность труб снижается, что может вызвать образование коррозии. Специалисты рекомендуют отдать предпочтение сланцевым соединениям, которые не нуждаются в применении гаек и болтов. Сам насос подвешивают на прочный капроновый шнур, а затем опускают его. После окончания установки необходимо убедиться в том, что оборудование правильно функционирует во всех режимах

Также важно проверить мощность, количество потребляемого электричества, напор и прочие показатели

Самодельный насос из канализационных труб своими руками

Не у каждого есть возможность сделать водяной насос из металла с использованием сварочного аппарата. При этом реально собрать устройство из недорогих канализационных труб. Такой агрегат поднимет воду с глубины до 3 м. При этом воде не грозит ржавчина, как в случае применения устройства из черного металла.

Металлические детали в конструкции все же имеются, но сварка при этом не применяется. Рычаг устройства изготовлен из профильной трубы сечением 20х40 мм, подвижная опора из прутка диаметром 12 мм. Опора крепится снизу болтом к металлическому хомуту на корпусе устройства. Для упрочнения конструкции рядом установлено еще два стандартных хомута. Ручка соединяется со штоком поршня и опорой с помощью металлических пластин толщиной 2 мм и винтов диаметром 6-8 мм.

Рабочий цилиндр устройства – труба диаметром 100 мм и длиной 500 мм. Сверху в нее вставляется тройник 100х50х100 мм. В свою очередь. он закрывается крышкой, в которой проделано отверстие и вклеена горловина трубы диаметром 32 мм в качестве направляющей для штока.

Шток поршня имеет ряд отверстий для прохода воды. В нижней части штока крепится стандартный обратный клапан, из которого извлечена пружина для облегчения срабатывания. В клапан заворачивается пустотелая латунная гайка, на которой крепится поршень. Поршень изготовлен из толстого пластика и уплотнен прокладкой из силикона. Снизу на корпус надевается пластиковая муфта диаметром 100 мм, в нее вставляется заглушка с отверстием под 50-ю трубу.

В отверстие устанавливается переходник 50 на 32, к которому подключается подающая труба.Устройство закрепляется на горловине скважины с применением подходящих для конкретной ситуации элементов.

Несколько движений рычагом то вниз, то вверх, откачиваем воздух и… Урааа! Пошла вода! Возможно, у Вас остались вопросы, тогда можно изучить следующее видео.
