Делаем свайно-винтовой фундамент для частного дома

Оглавление

Свайно-ленточное основание своими руками — пошаговая инструкция.

Свайно-ленточный фундамент — это конструкция из погруженных ниже точки промерзания свай, накрытых ростверком или фундаментной плитой. На такой тип фундамента более равномерно распределяется вся нагрузка, в отличие от классической свайной конструкции. За счет заглубления опор ниже точки промерзания в грунт, на этот фундамент не влияют даже движения грунтовых вод. Итак, ниже будет представлена инструкция для установки свайного фундамента пошагово своими руками.

Разбивка осей.

Разбивка осей – это ответственный процесс. От внимательности при ее выполнении будет зависеть, насколько правильно дом будет расположен на участке. Необходимо соблюдать конкретные отступы от забора и от соседей. Эти данные прописаны в стандартах.

После забивки колышек, по ним натягивается шнур таким образом, чтобы он не мешал рабочей зоне. Ось фундамента готова. Переходим к следующему шагу.

Уборка грунта.

Следующим шагом необходимо вырыть котлован, учитывая глубину закладывания ленты и, в зависимости от выбранного вида опор, подготовить под них углубления (если выбор пал в пользу буронабивных или железобетонных). Подготовка траншеи (или котлована) для ленты не требует использования спец техники.

Последовательность устройства свайного основания с применением асбестоцементных труб

Свайное поле.

Это поле представляет собой площадку с определенным количеством осей, установленных по разработанной схеме. Водонасыщенность грунта, тип опор, количество опор, порядок размещения, емкость нагрузки сваи – эти параметры учитываются при проектировании площадки.

Установка железобетонных свай

Допустимая нагрузка на сваи зависит от прочности грунта, величины и диаметра опор.

Установка свай для фундамента.

Монтаж опор разберем на примере столбов (труб), которые будем заливать бетоном. Их количество и длина выбирается исходя из данных расчетной документации. Если на участке грунт достаточно устойчивый, то длину столбов можно использовать 1,8 — 2,5 метра. В зависимости от нагрузки делаем расстояние между столбами. Чем более массивная будет конструкция, тем меньше расстояние нужно делать.

расстояние для деревянных конструкций 3 м.
кирпичных 1,5-1,7 м.
пено и газобетона 2 м.

Для ленточного фундамента вырываем траншею глубиной примерно 40 см и шириной на 7 — 10 см больше глубины. Бензиновым буром сверлим ямы на глубину 1.8 — 2.5 метра. Бур лучше, чем трактор, так как ямки получаются точнее и аккуратней, но работы больше. В насверленные буром ямы ставим асбесто-цементные трубы, но предварительно их нужно гидроизолировать обклеев двойным слоем рубероида.

Армирование свай и ростверка.

На подошву котлована засыпают подушку из песка (не менее 15 см), которую укладывают ровным слоем, смачивают, трамбуют. Если укрепление конструкции необходимо, можно воспользоваться щебнем, засыпав его поверх песка.

Приступаем к сборке ленточной части. По внутренней стороне опалубки в трех направлениях, формируя трехмерную сетку, закладываются прутья диаметром 12-14 мм. В точках пересечений они связываются вязальной проволокой. Чтобы обеспечить прочность базы, привариваем связанный каркас из арматуры для ленты к торчащим из труб прутам.

Заливка фундамента бетоном.

Следующим шагом должна быть заливка фундамента. Самым оптимальным материалом является портландцемент средней консистенции. Заливать фундамент нужно в горизонтальном направлении. Если заливать вертикально, то могут появиться стыки и трещины в бетоне до его застывания.

Чтобы равномерно залить несущую конструкцию, рекомендуется использовать несколько бетономешалок сразу, так как раствор должен поступать одновременно. Срок высыхания бетона – 1 неделя.

Гидроизоляция и вентиляция.

Процесс гидроизоляции, вентиляции при работе со свайно-ленточным фундаментом состоит из двух шагов: защиты опор и обработки ленты. Когда смесь окончательно застыла, с опалубки убираются доски и пленка, затем вместо них наслаивается битумная канифоль, поверх которой накладывается рулонный материал. Для предотвращения попадания смеси, по поверхности ленты в вертикальном направлении укладываются куски асбестоцементной плиты, которые затем засыпаются песком. Это устройство удаляется после окончательного застывания смеси, оставляя хорошую воздухопроницаемость (вентиляцию).

Теплоизоляция.

Схема утепления свайного фундамента

Целью теплоизоляции свайно-ленточной базы является защита коммуникаций, проходящих под полом, а также самой конструкции от перепада температур. Для утепления фундамента рекомендуется использовать пенополистирольные плиты, приклеивающиеся либо внутри, либо снаружи граней ленты.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании свайно-винтового фундамента.

Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:

Подготовка

Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).

Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.

Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.

Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.

Погружение свай

Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.

Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.

Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.

Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.

Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.

Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.

Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.

Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.

ОБРАТИТЕ ВНИМАНИЕ!
При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте.

Обвязка

После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.

Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.

После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.

Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.

Для фиксации на площадках имеются технологические отверстия под болтовые соединения.

ВАЖНО!
Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки

Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.

Свойства свай

Особенностью конструкции винтовой сваи является небольшой диаметр несущей трубы и наличие одного или более ряда лопастей. Принцип их действия напоминает движение шурупа-самореза, формирующего при вращении канал, благодаря резьбовой насечке. Помимо содействия установке винтовых свай эти элементы создают площадь опирания, многократно превышающую сечение трубы, на которой они закреплены.

Чтобы установить опору того же диаметра из железобетона, потребуется целый парк механизмов для транспортировки, выгрузки, перемещения по площадке многотонных изделий и забивки в грунт. Монтаж винтовой сваи можно выполнить даже вручную, а умеренный вес элементов позволяет обойтись без грузоподъемной техники.

Расчет и проектирование свайно-винтового фундамента

Точный расчет винтового фундамента выполняет конструкторское бюро. Этот этап входит в список обязательных работ при подготовке проектно-технической документации на возведение здания. При этом учитываются несколько показателей:

определяют тип почвы — эта характеристика влияет на выбор свай и прочность фундамента;
глубина промерзания — к этому показателю добавляют 20-25 см;
глубина пролегания грунтовых вод;
проводится расчет несущей способности 1 сваи;
определяют вес готового здания с учетом строительных материалов.

Расчет и проектирование фундамента выполняет конструкторское бюро.

Оценка несущей способности

Для каждой сваи указывается ее несущая способность. Так, для опоры диаметром 108 мм этот показатель достигает 5-9 т. Ориентироваться только на эти характеристики не следует, т. к. диапазон составляет 4 т.

На это значение влияет и несущая способность почвы, которая изменяется в зависимости от ее типа. Определить вид грунта для дальнейших подсчетов можно 3 способами:

Геологическими изыскательскими работами. В ходе их проведения эксперты пробуривают на участке скважину, берут образцы земли и изучают их. Этот способ дает максимально точные результаты и имеет минимальный поправочный коэффициент — 1,2. Минусом этого варианта является высокая стоимость.
Вкручиванием пробной сваи. Во время установки опоры проверяют крутящий момент. Поправочный коэффициент в этом случае немного выше — 1,25. Недостаток этого метода заключается в необходимости привлечения специалистов.
Бурением скважины своими силами. После достижения нужной глубины из отверстия извлекают грунт и классифицируют его. Поправочный коэффициент достигает 1,6-1,7, однако финансовые затраты минимальные.

Оценка нагрузок

Под нагрузкой принято понимать вес готового строения вместе с мебелью и снежным покровом на крыше в зимнее время. Расчет лучше поручить опытным специалистам, однако приблизительные данные можно вычислить самостоятельно.

Оценку нагрузок лучше поручить опытным специалистам.

Для расчета потребуется несколько показателей:

Площадь стен (внешних и внутренних) и материал.
Площадь междуэтажных перекрытий и материал, из которого они изготовлены.
Площадь крыши и разновидность кровельного материала.
Вес ростверка. Его рекомендуют учитывать только в том случае, если сваи обвязываются железобетонной конструкцией. При использовании деревянного бруса такой ростверк можно не учитывать.

Число свай

Чтобы рассчитать количество опор, суммарное значение нагрузки при строительстве делят на возможную нагрузку 1 сваи. Если полученное число дробное, то его округляют в большую сторону. Например, результат 14,7 будет округлен до 15. Количество опор, полученное в результате расчета по формуле, является минимальным, но не окончательным. Некоторые корректировки вносят с учетом проекта здания

При этом важно учитывать план постройки и материал, используемый для строительства:

Шаг 3000 мм при установке опор применяют, если дом будет из бруса, бревен или построен по каркасной технологии.
Шаг 2000 мм рекомендуется для более тяжелых конструкций, например, дома из шлако-, газо- или пенобетона.
Шаг 3000-3500 используют при возведении легких ограждений.

При расстановке свай важно соблюдать несколько требований:

Опоры должны быть по углам дома и в местах, где несущие стены примыкают к внешним или пересекаются между собой.
В местах прохождения капитальных и наружных стен опоры должны располагаться на равном друг от друга расстоянии. Шаг рассчитывают с учетом строительных материалов.
Пристройки к дому должны иметь отдельный фундамент, не связанный с опорой дома. В целях экономии можно использовать сваи меньшего диаметра.
Если в доме будет камин, печь или котел, то в этом месте устанавливают 2 дополнительные опоры.

Чтобы рассчитать количество опор, вычисляют нагрузку на одну сваю.

Винтовые сваи

Технология установки винтовых свай для фундамента является хорошей альтернативой буронабивным сваям с обсадной трубой. Разница лишь в том, что винтовые опоры ограничиваются диаметром максимум 133 мм с несущей способностью до 6 тонн. При этом, чтобы фундамент выдержал нагрузку здания, достаточно правильно рассчитать шаг установки свай.

Здесь выбор ‒ набивные или винтовые, будет носить скорей экономический характер. При этом следует учитывать такой фактор как коррозионная активность грунта. Например, в торфяниках или подзолистых грунтах установка винтовых опор не желательна, бетонные в таких условиях «проживут» гораздо дольше. Хотя винтовые чаще применяют для каркасного строения с обвязкой стальным профилем или деревянным брусом, устроить железобетонный ростверк все же возможно.

Монтаж

Вкручивание в грунт опоры может производиться вручную или механически. Выбор способа будет зависеть от двух факторов: диаметра и плотности грунта. Чем больше диаметр и плотность почвы, тем тяжелей вкрутить сваю.

Для ручной установки необходимо 3 человека. Один будет контролировать вертикальность, а двое ‒ крутить. В верхней части опоры имеется технологическое отверстие, в которое вставляется лом. На лом с двух сторон надеваются трубы, которые будут выполнять роль рычага. Длина рычага должна обеспечивать достаточный крутящий момент. При этом операция потребует немалых усилий и выносливости рабочих.

Для механического погружения используется специальное устройство, подвешенное на стреле крана. Специальный оголовок вставляется в сваю и фиксируется стальным пальцем для фиксации тяги через отверстие в трубе и оголовке. Таким образом, подняв стрелу крана, опора висит на стреле и может перемещаться в нужном направлении. Опустив в намеченную точку и отрегулировав вертикальность, дается команда на погружение и устройство вкручивает ее в грунт до нужной глубины.

Ростверк на винтовых сваях

Технология похожа на устройство ростверка на буронабивных сваях, только исключается необходимость изготовления и монтажа арматурного каркаса для трубы. Два отрезка арматуры просто привариваются к трубе в вертикальном положении и в плоскости перпендикулярной к оси будущей стены. Затем труба заполняется бетоном, а дальше можно монтировать армирующую конструкцию ростверка точно также как для буронабивных.

Свайные фундаменты с ростверком позволяют строить дома до 3-х этажей с применением легких блоков и до 2-х этажей со стенами из кирпича. Такие фундаменты обходятся значительно дешевле ленточных и противостоят пучению грунта, так как верхние слои при вспучивании просто скользят по сваям, не оказывая воздействия на строение.

Препятствия для монтажа

Крупные камни в почве означают, что место не подходит для вкручивания свай Монтаж свайно-винтовых фундаментов осуществляют гидравлическим аппаратом или вручную.

Установка винтовых свай своими руками выполняется методом вкручивания опоры по типу самореза.

Препятствиями для установки свайно-винтового фундамента может служить:

наличие в почве больших булыжников (более 5 см в диаметре) или мусора;
залегание в грунте бетонных конструкций от старых построек;
корневая система деревьев значительно осложнит завинчивание свай;

Технология монтажа вручную включает использование длинного рычага для завинчивания винтовых свай. Если близко к месту установки опор для фундамента располагается постройка, забор, столб или дерево рычаг не получится провернуть на 360 градусов. Это будет служить препятствием для устройства фундамента на винтовых сваях.

Буронабивные сваи

Технология устройства буронабивных свай с обсадной трубой на сегодняшний день ‒ одно из оптимальных решений для строительства на зыбких и пучинистых грунтах. При серьезном подходе, чтобы определить глубину опоры производят геологическую разведку. Пробы, взятые с различной глубины, позволяют точно определить глубину слоя, обладающего необходимыми параметрами.

Бурение и подготовка скважин

Бурение скважин производится строго по оси будущей стены, однако выдержать 100% точность невозможно. Поэтому диаметр бура должен быть на 2-3 см больше наружного диаметра обсадной трубы, чтобы потом можно было выставить её в скважине по оси. Для бурения скважин до Ø 200 мм можно применить бензобур. При необходимости бурения скважин большего диаметра поднять массу земли вручную сложно, поэтому обычно применяют шнековый бур на базе трактора.

Бурить скважины необходимо на 10 см глубже расчетной, так как при подъеме бура часть земли осыпается и полностью выбрать ее невозможно. Минимизировать осыпание земли можно, если закрывать скважину деревянным щитом сразу после подъема бура. Тогда при повороте стрелы подъемника часть осыпавшейся земли не падает в скважину.

Дно скважины будет служить опорной платформой для сваи, поэтому необходимо выполнить его трамбовку. Если этого не сделать, опора в течение года просядет, что приведет к разрушению ростверка и образованию трещин в несущей стене. При трамбовке дна можно применить песчано-цементную смесь или мелкий гравий.

Обсадные трубы

Их функция – защитить бетон от агрессивного воздействия грунта и влаги, а также от осыпания стенок ствола скважины во время монтажа. При устойчивых грунтах, в которых стенки не осыпаются, можно применить гидроизоляционную рубашку, сделанную из рубероида, скрученного по кругу в 3 слоя. При этом «рубашку» придется делать по диаметру скважины, так как рубероид не сможет выдержать давление бетона при заливке и должен опираться на стенки.

В осыпающихся грунтах применяют обсадные трубы из оцинкованной стали или асбестоцемента. Их длина рассчитывается исходя из глубины скважины, высоты надземной части и запаса в 5 см. Запас необходим для нивелирования свайного поля по единому уровню путем обрезки лишней высоты после установки.

Предварительно нижний конец каждой трубы закрывается плотным полиэтиленом, который можно зафиксировать простым скотчем. Монтаж трубы в скважину желательно производить сразу после бурения и трамбовки дна, чтобы стенки не успели осыпаться. После выставления трубы по размеченной шнурком оси зазор между наружной стенкой и стволом скважины нужно засыпать землей и утрамбовать.

Армирование

Выполняется с целью ее усиления в зоне растяжения. При продольной нагрузке в опоре будет возникать напряжение на «распирание». При этом центральная часть будет работать на сжатие с чем бетон прекрасно справляется, а вот в наружном слое возникнут растягивающие усилия. Исходя из этого продольная арматура закладывается по контуру сечения сваи. Но чтобы обеспечить совместную работу арматуры и бетона, толщина слоя от наружной стенки до металлического стержня должна составлять 20 мм. Другими словами, диаметр описанной окружности арматурного скелета должен быть на 40 мм меньше чем внутренний диаметр обсадной трубы.

Арматурный каркас выполняется из четырех продольных рифленых арматур Ø 12-14 мм и обвязочных колец из катанки Ø 5 мм. При изготовлении сварного каркаса обвязочные кольца ввариваются с интервалом 40-50 см, а при вязаном каркасе для достижения достаточной жесткости конструкции интервалы сокращаются до 20 см. Каркас выполняется таким образом, чтобы при установке в трубу верхние концы арматуры выступали на длину равную проектной толщине будущего ростверка. При изготовлении арматурного скелета выступающие концы не обвязываются. Каркас устанавливается в трубу ровно по ее центру, чтобы расстояние до стенок было равное.

Заливка

При заливке бетоном важно соблюдать 2 правила. Он должен лечь плотно без воздушных пузырей, а арматура не должна сдвинуться

При ручной заливке контролировать положение арматурного каркаса не сложно, а уплотнять раствор можно палкой (например, ручкой от лопаты) поэтапно слоями по 25-30 см.

При заказе бетоновоза и заливке непосредственно через рукав арматурный скелет лучше зафиксировать специальными пластиковыми фиксаторами. Уплотнять раствор для выхода пузырьков воздуха и надежного сцепления с арматурой наиболее эффективно погружным вибратором. После набора 70% прочности (в среднем 2 недели) можно приступать к монтажу ростверка.

Разновидности свай

В качестве материала для опор используется дерево, металл, железобетон или бетон.

Деревянные сваи изготавливают из бревен диаметром 25-35 см. Подходящая древесина – ель, сосна, дуб, лиственница, кедр, пихта. Опора может иметь цельный массив или быть срощенной по длине или ширине при помощи накладок. Чтобы защитить заостренный конец опоры используют «башмак».

Железобетонные сваи могут иметь квадратную или прямоугольную форму сечения. Заострение нижнего конца выполняют в форме четырехгранной пирамиды. При погружении в грунт нижний конец защищают башмаков. Поскольку при монтаже ударную нагрузку принимает верхняя часть опоры, ее упрочняют арматурным каркасом в несколько слоев.

Металлические сваи изготавливают из цельнотянутых труб с диаметром сечения 25–100 см. Обычно конец сваи имеет заостренную форму. После погружения полость опоры заполняют железобетонным раствором для улучшения прочностных характеристик.

Бетонные опоры изготавливаются непосредственно на строительном участке набивным способом. Для их изготовления используется бетон тяжелых марок не ниже В15.

По способу устройства различают следующие типы опор:

Набивные (бетонные, железобетонные). Инвентарные трубы погружаются в шурфы и забиваются на нужную глубину посредством молотов и виброударных устройств.

Конец опоры должен упереться в заблаговременно устроенный башмак или бетонную пробку. Перед возведением сваи стенки скважины закрепляются глинистым раствором или используются.
Забивные сваи (деревянные, железобетонные, стальные столбы). Опоры погружаются в грунт с помощью молотов и вдавливающих механизмов без предварительной выемки земли. Сечение забивных свай может иметь круглую, конусную, трапециевидную, овальную форму. Конец опоры может быть заостренным, плоским или расширяющимся.
Буровые. Перед началом строительства буром вынимают грунт в месте установки сваи. В готовый шурф заливается железобетонная смесь или вкладываются готовые элементы. Конец опоры может иметь уширение. инвентарные трубы, которые извлекаются после бетонирования.
Винтовые опоры. Металлические винтовые сваи представляют собой стержни, оборудованные на концах лопастями. Диаметр лопастной части может достигать 2,4 м. Параметры винтовых свай выбираются с учетом нагрузки и грунтовых условий на участке.

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа.Отличия свайного основания от плитного или ленточного состоят в следующем:

каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;
вворачивание винтовых свай в грунт делает его рыхлым, а не плотным, в отличие от применения забивных свай.

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.
Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.
Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
Всесезонная установка. Ввинчивать сваи можно в любое время года.
Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.
Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
хозпостройки, беседки, сараи, навесы, веранды, заборы;
ворота распашного типа.

Процесс изготовления

Прежде всего необходимо провести разметку площадки, определиться с количеством и расположением точек установки свай- в этих местах установить колышки

Перед монтажом опор важно проверить диагонали, углы. Тщательно контролируется и расстояние между опорами

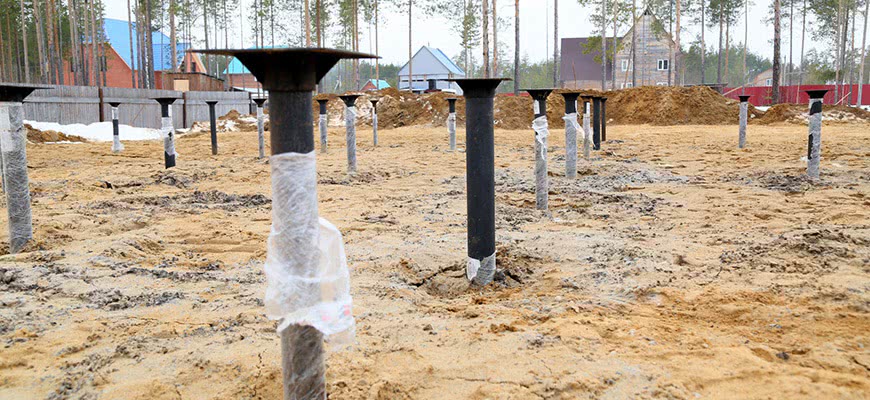

На начальном этапе винтовые сваи вкручивают в грунт. В местах, где они будут установлены, следует заранее сделать ямки глубиной 10-15 сантиметров.

Опоры ввинчивают в почву с помощью штанги, при этом важно контролировать вертикальность входа элемента в почву. Углубление проводится до тех пор, пока опора не достигнет уровня, на котором почва не замерзает зимой

После того, как элементы будут завинчены в землю, верхние концы опор необходимо выровнять. Для этого используется шлифовальная машина, с ее помощью легко обрезать лишние трубы. После этого внутрь изделий должна быть залита бетонная смесь, это позволит повысить прочностные характеристики труб и значительно снизить скорость коррозии металла.

На заключительной стадии монтажа необходимо взять металлические пластины. Лучше всего использовать изделия, толщина которых составляет 10 мм. Их приваривают к каждой опоре так, чтобы они выходили за пределы стойки с каждой стороны, выступая на несколько сантиметров. Фундамент для каркасной бани на винтовых сваях (своими руками или силами подрядчика) делается точно так же.

Между собой опорные элементы могут быть соединены с помощью специальной конструкции, она получила название ростверка.

Чаще всего его делают из бетона, но может быть использован и металлопрокат, и железобетон. Конструкции делают сборными и монолитными.

Кроме того, фундамент на сваях для бани можно сделать из готового набора опорных элементов, они есть в продаже в строительных магазинах.

Если есть свободные средства, монтаж можно поручить специалистам.

Баня из бруса

Количество возводимых построек такого типа значительно увеличилось в последнее время. Работа может выполнена своими руками, скорость возведения фундамента для бани на винтовых сваях очень высокая.

Важно! Все опоры перед погружением в грунт, если они были сделаны из металла, необходимо обработать антикоррозийным средством. Это значительно увеличит срок их службы

Процесс ввинчивания сваи в почву будет упрощен, благодаря наличию специальных лопастей на остром конце сваи. Изделия нужно ввинтить в почву.

Выполняя расчет фундамента для бани, необходимо учитывать СП 24.13330.2011, кроме того, может быть использована редакция СНиП 2.02.03-85. Если самостоятельно сделать расчеты затруднительно, то стоит обратиться к проектировщику. Элементы фундамента должны быть приобретены с учетом рекомендации специалиста.

Как сделать слив?

При устройстве фундамента для бани важно сделать слив. Поскольку баня будет установлена на винтовых сваях, то обычный слив с гидрозатвором не подойдет — зимой вода в нем будет замерзать

Слив нужно спланировать так, чтобы вода в нём нигде не могла скапливаться. Для этого можно использовать обыкновенную канализационную пластиковую трубу диаметром 40 или 50мм, закрепив её, например, на металлическую ленту для монтажа гипсокартона или на другой крепеж через каждые 50-70см трубы, к нижней обвязке бани или к черновому полу.

Внимание! Минимально допустимый уклон для отвода воды — 1:30, то есть примерно 3-3.5см на 1 метр трубы. Чтобы через слив под баню на винтовых сваях не поступал холодный воздух, есть очень простой, проверенный и дешевый способ- положить на сливное отверстие резиновый мяч диаметром 40-60мм

Когда туда будет поступать вода, мячик будет всплывать, и выпускать её. А когда водой не пользуются, не даст холодному воздуху проникнуть в помещение

Чтобы через слив под баню на винтовых сваях не поступал холодный воздух, есть очень простой, проверенный и дешевый способ- положить на сливное отверстие резиновый мяч диаметром 40-60мм. Когда туда будет поступать вода, мячик будет всплывать, и выпускать её. А когда водой не пользуются, не даст холодному воздуху проникнуть в помещение.

Преимущества дома на винтовых сваях

Основным достоинством строительства домов на винтовых сваях можно назвать возможность проведения работ на любом типе грунта. Фундамент возводится на участках со сложным рельефом, в местах, где очень сложно выполнять земляные работы, в регионах вечной мерзлоты и даже на ранее обустроенных участках.

Кроме того отмечаются следующие преимущества:

Короткие сроки строительства при минимальных затратах.
Возведение фундамента без предварительного выравнивания грунта.
Высокое расположение не позволяет проникать грызунам внутрь дома.
Это же качество защищает строение от подтапливания при весенних разливах водоемов.
Возможность обустройства дополнительных полезных площадей под основным строением.

Сооружение ростверка (цоколя)

Ленточная обвязка винтовых свай, образующая впоследствии цоколь дома, может изготавливаться из следующих материалов:

из бруса на основе прочной древесины, обработанной специальными защитными составами;
из металлических балок, привариваемых к выпускным пластинам, имеющимся на оголовках свай;
на основе жидкой бетонной смеси заливаемой в заранее подготовленную ленточную опалубку.

Для ознакомления с особенностями обустройства связывающего ленточного основания рассмотрим случай, когда обвязка винтовых свай осуществляется брусом.

При этом особое внимание должно уделяться качеству используемых брусовых заготовок, которые не должны иметь визуально различимых следов гниения и микротрещин. Как правило, для обвязки брусом используется хорошо просушенная хвойная древесина с сечением заготовок не менее 150х150 мм

Порядок формирования обвязки цоколя следующий:

Перед началом работ используемый материал, прежде всего, обрабатывается антисептиком и антипиреном, а затем после просушки на его концах делаются связывающие пазы. Они могут быть сделаны одним из известных способов оформления соединений.

Непосредственно перед укладкой ленточной обвязки оголовки свай закрываются сверху рубероидом, используемым в качестве гидроизоляции.

При укладке элементов обвязки (в процессе оформления угловых соединений) рекомендуем вам воспользоваться одним из указанных на рисунке методов, при реализации которого обязательна прокладка стыков джутом.

По завершении этих работ следует перейти к фиксации элементов обвязки на сваях через заранее подготовленные в деревянных балках сквозные отверстия. Для их привязки к соответствующим крепёжным элементам оголовков используются специальные шпильки или болты необходимого размера.

Заключение

Как видите, в устройстве фундамента из винтовых свай есть немало вопросов, требующих профессионального решения. Например – расчёт отметки, на которую нужно заглублять сваи. При строительстве без проекта частные строители определяют длину свай приблизительно, по соображениям «пусть лучше будет больше, чем не хватит». Приглашённые на объект монтажники, перед которыми, опять же, нет никакой проектной документации, забуривают то, что им предоставили – остальное их не волнует.

Клиент при этом даже не знает, что глубина заложения свай определяется не только структурой грунта на участке, но и приложенным к ним крутящим усилием. В конечном итоге ошибки, вызванные банальным непониманием ситуации, напрямую влияют на несущую способность фундамента в целом.

Дополнительно

Выставка Домов «Малоэтажная Страна» выражает искреннюю благодарность специалистам завода «КЗС» за помощь в создании материала.

Завод «КЗС» (Королевский завод свай) – эксперт по свайным фундаментам.

Ещё немного внимания!

Статьи от зарегистрированных компаний на ocilindrovannoe-brevno.ru
