Как правильно сделать обвязку из бруса для свайного фундамента? ознакомим с деталями

Пошаговая инструкция обвязки

Доской

Если будущий дом планируется делать каркасным, или это будет сруб, то обвязка свайного фундамента пакетом досок используется в большинстве вариантов. Для обвязки используют следующие виды деревьев:

  • Ель;
  • Кедр;
  • Сосна;
  • Лиственница.

Следует сразу обратить внимание на преимущества использования в качестве ростверка доски:

Существует два способа обвязки доской:

Швеллером

Металлический профиль, произведенный на заводе, крепится к сваям с помощью сварки или винтов. Если используется винтовое крепление, то швеллер укладывается на металлические площадки, которые были заранее приварены к сваям.

Профильной трубой

Указанный вид строительного материала используется, когда выполняется обвязка фундамента на винтовых сваях и имеет строение наподобие швеллера. Однако его прочность значительно ниже.

Алгоритм действий при е свай профильной трубой:

Для повышения прочности конструкции, рекомендуется приварить металлические «косынки» на места соединения профилей, а также в местах, где вкручены болты.

Уголком

Использование металлического уголка считается самым экономичным способом создание обвязки. При этом, если все работы выполнить правильно, то надежность полученной конструкции не будет уступать швеллеру. Есть два важных условия, которые влияют на качество:

  • Каким способом уголок крепится к свае;
  • Какое расстояние выдержано от грунта до нижней части обвязки.

Существует несколько правил, используемых для осуществления обвязки с помощью уголка:

Уголок, который будет использоваться для обвязки свайного фундамента, должен быть равнополочным, ширина одной стороны 50 миллиметров. Сам металл не меньше 5 миллиметров в толщине. Полученный материал является надежным.

Однако, при использовании уголка нужен опыт, если таковой отсутствует, то возникают проблемы с диагональной раскосиной. Неизвестно сколько материала нужно обрезать, чтобы углы получились ровные. Здесь есть два выхода:

Обвязка брусом винтовых свай

После установки винтовых опор свайное поле готово к дальнейшему обустройству. Следует отметить, что обособленные сваи ещё не являются целостным фундаментом. Чтобы объединить их в монолитную конструкцию необходимо выполнить обвязку винтового фундамента.

Функции обвязки

Обвязка (или ростверк) свайно-винтового фундамента выполняет следующие задачи:

  • соединение всех опор в единую строительную конструкцию;
  • равномерное распределение давления на фундамент;
  • выравнивание верхушек свай, с целью получить единую плоскость фундамента.

Обвязка на винтовых сваях может быть выполнена с использованием различных материалов, среди которых:

  • уголок;
  • профильная труба;
  • швеллер;
  • двутавровая балка;
  • бетон;
  • деревянный брус.

Практика показывает, что ростверк из металлических элементов (швеллер, двутавр, уголок, профильная труба) более выгоден с практической точки зрения. Однако выполнение обвязки винтового фундамента деревянным брусом тоже довольно популярно, так как связано с меньшими финансовыми затратами. Правда, для зданий из массивных материалов обвязка свайного фундамента брусом не подходит.

Преимущества обвязки из деревянного бруса

К достоинствам обвязки деревянным брусом винтовых свай, относятся:

https://youtube.com/watch?v=5ui4bGhJF4c

  • длительный срок службы – 100 лет и более;
  • хорошо подходит под здания, выполненные из древесины. Преимущественно для строений именно из дерева и выполняется обвязка винтового фундамента брусом;
  • сравнительно быстрое возведение ростверка – работа выполняется за несколько часов;
  • вполне доступная стоимость – деревянная обвязка на винтовых сваях дешевле любого металлического варианта ростверка (швеллер, двутавр или профильная труба).

Возведение обвязки из деревянного бруса

Выбор древесины

Необходимо правильно выбрать материал, ведь он будет служить основанием строения, возможно, даже более 100 лет. Если это обыкновенный брус, то он обрабатывается антисептиком. Также на материал наносится битумная смазка. Для работы выбирают брус из хвойных пород дерева, так как он имеет природную пропитку смолами и обладает при выполнении требований технологии продолжительным сроком службы.

Оптимальный (но достаточно дорогой) вариант – применение для обвязки фундамента клееного бруса. Он производится из материала высокого качества и имеет превосходные технические характеристики. Брус должен иметь размеры 150х150 мм при выполнении обвязки в один ряд, хотя при большом весе строения иногда применяют древесину иных параметров. Если же обвязку фундамента брусом выполняют в два ряда, то используется древесина других размеров.

Выполнение обвязки из бруса

Далее можно приступать непосредственно к выполнению обвязки винтового фундамента. Это происходит в несколько этапов:

  1. Монтаж оголовков. В отличие от обвязки на сваях из швеллера и двутавра при возведении обвязки фундамента из деревянного бруса оголовки не навариваются поверх сваи, а заменяются фланцами, имеющими соответственные отверстия с обеих сторон. Заранее приготовленные доски настилают во фланцы и завинчивают саморезами. На фланцы в обязательном порядке наносится грунтовка и укладывается гидроизоляция.
  2. Древесина соединяется одним из двух наиболее популярных способов – «в лапу» или «вполдерева». Выбор способа не имеет принципиального значения, так как оба метода пригодны. Обвязка свайного фундамента брусом начинает выполняться внизу на земле, потом укладывается на сваи и проверяется уровнем. Укладка бруса производится по периметру. Для соединения бруса используются пластины и скобы.
  3. Кроме того, что древесина покрывается грунтовкой, после того как будет выполнена обвязка на сваях брусом, вся деревянная конструкция дополнительно смазывается битумным покрытием.
  4. Если заранее было запланировано выполнить лишь один уровень ростверка, то работы по обустройству обвязки деревянным брусом винтовых свай можно считать оконченными, и приступать к возведению стен.
  5. Однако, в некоторых случаях, например, когда масса здания значительная, выполняется двойная обвязка на винтовых сваях. Это более крепкий и надёжный вариант. При этом технология и все методы укладки при работе по установке второго уровня обвязки винтового фундамента те же, что и при возведении первого. Правда, при двойной обвязке для первого уровня берётся брус 200х200 мм, а для второго – 150х100мм.

Ростверк из металлического швеллера

Обвязка швеллером используется при возведении кирпичных, каркасных, рубленых и брусовых строений. Такое сооружение особенно устойчиво и надёжно. Но также может применяться профильная труба или двутавровый стандартный профиль с сечением 20 мм, который обеспечивает ещё большую жёсткость конструкции, особенно если предполагается тяжёлая постройка.

Технология обвязки включает следующие шаги:

  • после установки опорных свай все столбы должны быть строго выровнены по нулевой отметке;
  • после замера деталей ростверка швеллер размечают и нарезают на части необходимой длины;
  • все элементы из металла обрабатываются антикоррозийными составами в два слоя;
  • профили монтируются на столбы и обрезаются на стыках под прямым углом;
  • ростверк закрепляется сварочным методом, после чего швы покрывают грунтовочной смесью.

В ряде случаев может быть использована профтруба, которая фиксируется аналогичным методом. Этот материал имеет небольшой вес и доступен по стоимости. Однако следует учитывать, что это изделие более подвержено механическим воздействиям, поэтому устойчивость всей конструкции будет гораздо ниже.

Металлический швеллер выбирают цельнопрокатный, так как он выдерживает большие нагрузки, чем элементы, выполненные посредством гнутья.

Выясняя, какая обвязка лучше – безусловно, это монтаж с помощью ростверка из двутавра или швеллера, но, с другой стороны, многое зависит от типа здания.

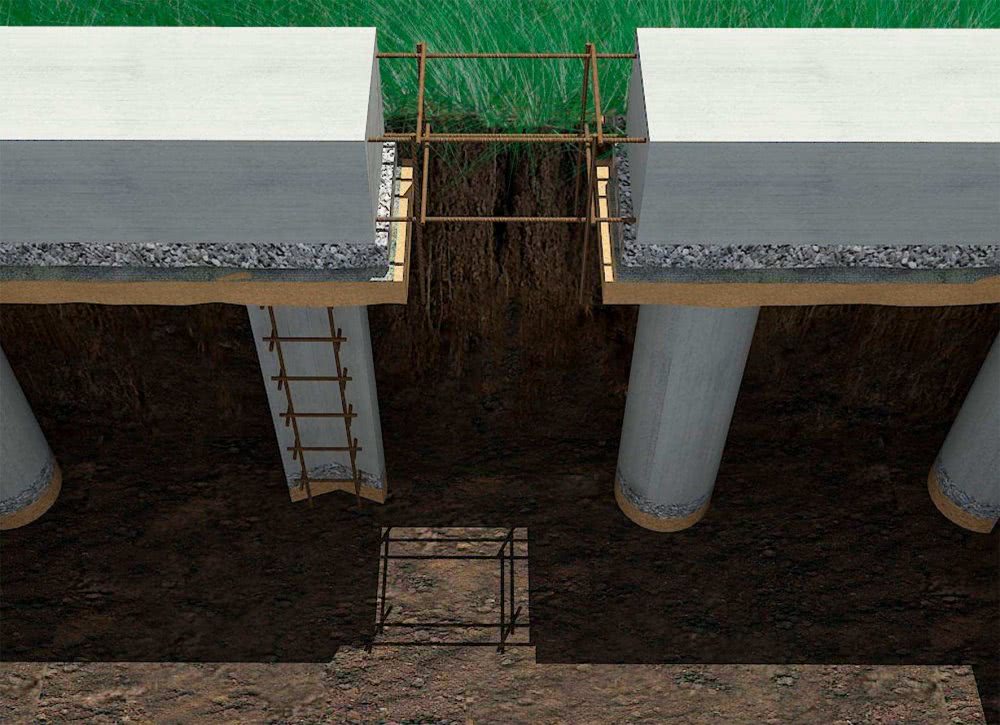

Железобетонный ростверк

Железобетонная обвязка свай является трудоемкой и самой длительной. На ее монтаж потребуется 1-2 месяца. Однако такая рама обходится дешевле, чем рама из металла, в тоже время, не уступая ей в прочности.

Укрепление из монолитного железобетона имеет следующие преимущества:

  • долговечность;
  • устойчивость к перепадам температур и влажности;
  • способность выдерживать высокий уровень нагрузки.

Стоит учитывать, что из-за особенностей бетонного раствора, проводить строительные работы при отрицательной температуре сложно. Поэтому такой формат выполнения обвязки подходит для теплого времени года.

Строительство железобетонной рамы выполняется в несколько этапов:

  • ввинчивание в грунт лопастных труб на одном уровне;
  • создание опалубки из досок;
  • установка деревянной кладки на свайные конструкции;
  • создание двухконтурного каркаса при помощи канатов и проволоки;
  • скрепление арматуры горизонтальными перемычками;
  • помещение каркаса в опалубку;
  • приваривание лопастных труб к раме;
  • заливка опалубки бетонным раствором.

После того, как смесь залита, необходимо подождать несколько дней для укрепления бетона и убрать опалубку.

Железобетонная обвязка винтовых свай

Ключевые этапы создания железобетонной рамы для укрепления основания дома:

  • сначала проводится ввинчивание в грунт лопастных труб;
  • затем из досок создается опалубочная система;
  • на свайные элементы устанавливается деревянная кладка;
  • создается двухконтурный каркас для дополнительного армирования;
  • арматура закрепляется горизонтальными перемычками;
  • каркас помещается в подготовленную опалубку;
  • лопастные трубы надежно привариваются к раме;
  • опалубочная система заливается бетонным раствором.

Важной особенностью процесса является необходимость проведения работ в теплое время года, так как при минусовой температуре бетонная смесь слишком быстро теряет свои полезные и уникальные свойства. Если следовать этому правилу, то при такой обвязке получится прочное и надежное укрепление свай, которое имеет несколько важных преимущества:

  • устойчивость к перепадам температур и влажности;
  • способность выдерживать серьезные нагрузки;
  • долговечность всей конструкции, держащейся на сваях.

Виды обвязки

Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.

Существуют следующие виды:

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

  • Простота обработки, доступность материала.
  • Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
  • Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

  • Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
  • Пожарная опасность древесины.
  • Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Металлический ростверк

Обвязка металлом требует использования сварных работ.

С точки зрения монтажа она обладает заметными преимуществами:

  • Высокая скорость соединения.
  • Прочность, устойчивость ко всем возможным нагрузкам.
  • Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.

Наряду с достоинствами, металлическая обвязка обладает недостатками:

  • Склонность металла к коррозии.
  • Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
  • Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.

Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.

Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.

Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.

Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.

ВАЖНО!

Для увеличения прочности металлической обвязки рекомендуется использовать дополнительные болтовые соединения.

Бетонная

Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.

Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.

При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.

Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.

Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.

Достоинствами такой конструкции являются:

  • Обеспечение максимальной несущей способности системы.
  • Независимость от климатических или погодных условий.
  • Относительно низкая потребность в периодическом обслуживании.
  • Долговечность, надежность материала.

Недостатками бетонных элементов являются:

  • Сложность создания, необходимость выполнения разных последовательных этапов работ.
  • Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
  • Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.

Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат

ОБРАТИТЕ ВНИМАНИЕ!

Для некоторых видов свай нередко используют комбинированный вариант обвязки, при котором сам ростверк выполняет основные несущие функции, а стволы дополнительно соединяются металлическими перемычками. Такая перевязка, в частности, используется для винтовых свай. Она позволяет усилить систему и уменьшает возможности расшатывания или потери сцепления с грунтом.

Нижняя обвязка каркасного строения

Перед тем, как возводить каркасную конструкцию, необходимо провести обвязку. Обвязка или ростверк соединяет разрозненные сваи в единую систему, равномерно распределяя нагрузку на все основание. Как и все этапы строительства, обвязку рекомендуется проводить с соблюдением определенной последовательности.

Watch this video on YouTube

  1. Перед началом обвязочных работ на каждую сваю приваривают металлические оголовки. При обвязке швеллером элементы крепят непосредственно к оголовкам. Для крепления обвязки из деревянного бруса на оголовки приваривают металлические фланцы. Они представляют собой перевернутую букву «П», в которой предварительно пропилены отверстия для крепежа. Ширина фланца равна ширине бруса для обвязки. После проведения сварочных работ места сварки обрабатывают антикоррозийным составом.
  2. При строительстве каркасных домов чаще всего для обвязки используют деревянный брус. Перед использованием материал необходимо обработать антисептическим средством, защищающим от плесени и грибка, и антипиренами, которые снижают воспламеняемость дерева. Предварительно в каждом брусе выпиливают пазы для соединения. При этом возможно использование двух видов соединения: «в лапу» и «в полдерева». В первом случае с торцов бруса делают пропилы под произвольным углом на ширину, равную толщине бруса. Во втором варианте распил проводят вдоль бруса, ширина при этом также равна толщине бруса.
  3. Для защиты деревянного бруса от воздействия влаги, скопление которой неизбежно на металлических элементах обвязки, можно использовать куски рубероида или полиэтиленовой пленки. Изоляция укладывается под брус в местах его контакта с металлом.
  4. Начинают обвязку с углов, где проводят соединение первых смежных брусьев. Для выведения точного прямого угла пользуются обычным треугольником. Крепление бруса лучше всего проводить с помощью саморезов, а не гвоздей. Объясняется это тем, что при проведении ремонтных работ или при демонтаже саморез выкручивается из дерева легче, чем гвоздь. Между собой брусья скрепляют металлическими скобами или пластинами.
  5. В некоторых случаях применяется метод двойной обвязки. Для этого укладывают один ряд из бруса сечением 20 см. для второго ряда нужен брус сечением 10*15 см. При этом второй ряд укладывают на узкую сторону.

Watch this video on YouTube

Использование винтовых свай для возведения основания под каркасный дом позволяет в несколько раз сократить расходы на строительство и дома, и фундамента. При этом дома, построенные по каркасной технологии на винтовых сваях, отличаются прочностью и надежностью.

Подготовка к изготовлению

На подготовительной стадии следует выяснить размеры будущего строения, нагрузку на фундамент вышестоящих конструкций и несущую способность грунта. Перед возведением каркасного дома можно самостоятельно выполнить исследование почвы. Для этого необходимо пробурить несколько ям на участке. Глубина скважины — ниже 50 см подошвы фундамента. Таким способом определяется тип грунта и отсутствие водоносных слоёв.

Характеристика грунтов:

  • Скальные — почвы с высоким содержанием камня или гравия, отличаются крепким основанием, хорошо удерживают нагрузку, не собирают воду.
  • Крупные пески — представляют собой крепкое основание с низкой пучинистостью.
  • Мелкопесчаные — плохо подходят для строительства, так как отличаются высокой пучинистостью. Они собирают воду в верхних слоях и выталкивающим образом действуют на фундамент.

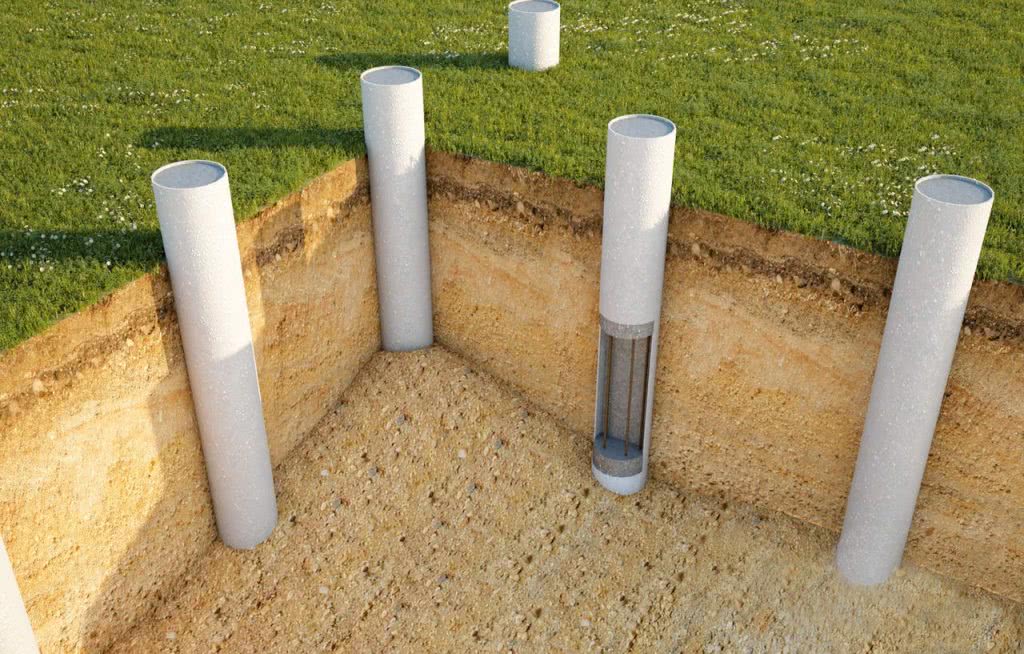

Расчёты глубины и количества столбов

Столбчатые основания бывают заглублёнными (для водонасыщенных и глиняных грунтов) и малозаглублёнными (для скальных и песчаных почв с низким уровнем залегания грунтовых вод). Высота заглублённого фундамента зависит от средней глубины промерзания почвы в вашей местности. Подошва такого основания должна располагаться ниже этого уровня на 30–50 см. Перед началом работ следует рассчитать нагрузку дома, для этого суммируется вес стен, перекрытий, кровли и масса фундамента.

Тип конструкции вес
Каркасные утеплённые стены толщиной 15о мм 25–50 кг/м²
Деревянные балки с перекрытиями и утеплителем 90–140 кг/м²
Кровля и снеговая нагрузка
Металлическая 45–60 кг/м²
Из гибкой черепицы 45–65 кг/м²
Керамическая 75–115 кг/м²
Снеговая нагрузка в разных регионах России
Средняя полоса 100 кг/м²
Южные регионы 50 кг/м²
Северная часть страны 90 кг/м²

Для определения веса железобетонного столбчатого фундамента нужно его объем умножить на удельный вес железобетона (2500 кг/м³). Для подсчёта веса одного столба используется следующая формула: V=3,14*G²*h. V — объем столба, G — радиус столба, h — высота столба. Все величины указаны в метрах. Полученную величину нужно умножить на количество столбов, и у нас получится общий объем фундамента.

Несущая способность разных грунтов (в кг/см²):

Несущая способность грунтов
Галька с глиной 4,5
Крупнопесчаная 6
Среднепесчаная 5
Мелкопесчаная 4
Гравий с глиной 4
Суглинок 3.5
Глина 5

Выбор материала и расчёт количества

Для устройства столбчатого фундамента используются разные материалы:

  • Дерево — весьма недолговечный материал, даже при обработке защитными составами прослужит не более 20 лет.
  • Каменные столбы — обычно возводятся из бута или гранитных камней. Отличаются долговечностью и надёжностью. Недостаток — массивность и трудоёмкость при постройке.
  • Монолитные бетонные столбы.

Для того чтобы рассчитать количество бетона на столбчатый фундамент можно воспользоваться следующей таблицей:

Радиус столба с круглым сечением
 7,5 см 0,0176 м³
 10 см 0, 0314 м³
15 см 0,07 м³
Квадратное сечение
20х20 см 0,04 м³
30х30 см 0,09 м³
40х40 см 0,16 м³

Арматура для столбчатого основания используется рифлёная, класса А, диаметром 10–12 мм. Металлические прутья нужны той же длины, что и опоры. Для столба диаметром 10–14 мм понадобится 4 прутка арматуры. Их размещают на расстоянии 10 см друг от друга и перевязывают через полметра гладкой и более тонкой арматурой диаметром 6 мм. Таким образом, для двухметрового столба понадобится 8 м толстой и 1,2 м тонкой арматуры. Полученные цифры умножаем на количество опор и получаем метраж необходимой для столбчатого основания арматуры.

Необходимые инструменты

Перед началом строительства необходимо подготовить следующие инструменты:

  • Бетономешалка;
  • Лопата;
  • Рулетка;
  • Уровень;
  • Гвозди и саморезы;
  • Молоток;
  • Шнур;
  • Колышки;
  • Ручной бур;
  • Мастерок;
  • Трубы или доски для опалубки.

Расчет и проектирование свайно-винтового фундамента

Что необходимо сделать прежде, чем приступать к проектированию?

  1. Определить тип почвы и ее особенности. От этого будет зависеть выбор свай, их технические характеристики и качество будущего фундамента.
  2. Определить уровень промерзания почвы. От этого зависит глубина завинчивания и, следовательно, длина свайных столбов.
  3. Определить уровень грунтовых вод и его колебания в зависимости от поры года.
  4. Определить несущую способность свайных столбов и вес будущего здания с учетом выпадающих осадков (снега на крыше в зимний период), и прочих нагрузок – мебели, жильцов, количества этажей и пр.

Исходя из всего вышеперечисленного, рассчитывается количество свай, их параметры, виды и характеристики. Затем определяется место расположения свай исходя из планировки дома, глубина вкручивания и места для размещения опор.

Технология монтажа

Этап 1. Закручивание свайных столбов.

Проводится вручную или с применением спецтехники. Для монтажа вручную используют специальный рычаг, с помощью которого несколько человек ввинчивают столбы в землю. В некоторых случаях на месте установки делается неглубокая лунка, около 15 см глубиной, но это делать не рекомендуется, так как свая, которая устанавливается в неподготовленный таким образом грунт, гораздо надежнее и крепче зафиксирована.

Этап 2. Выравнивание и подрезка.

После того, как все столбы установлены, их необходимо подрезать, чтобы выровнять. Для проверки уровня пользуются нивелиром.

Этап 3. Бетонирование.

Внутреннее пространство сваи заполняют цементным раствором. Если планируется делать бетонированный ростверк, то сваи предварительно армируются.

Этап 4. Монтаж ростверка.

После бетонирования сваи скрепляются металлическим или деревянным брусом. В случае устройства ленточного ростверка, предварительно устанавливается опалубка и проводится армирование.

Распространенные ошибки и рекомендации специалистов

Обвязка свайного фундамента может показаться простой работой, но в ней есть много нюансов.

Основные ошибки при монтаже:

  • соединение уголка внахлест, а не встык – такое соединение не обладает высокой прочностью и надежностью;
  • выбор недостаточно широкого уголка или его малой толщины;
  • приваривание лишнего ряда обвязки – не придает большей прочности, но ведет к чрезмерным затратам;
  • неправильное определение уровня, осей свай.

Такие ошибки и нарушения допускаются не только теми, кто самостоятельно выполняет обвязку. Если внимательно рассмотреть свайные фундаменты, построенные разными компаниями, можно найти те или иные ошибки. Поэтому выбирать компанию нужно тщательно, с изучением ее предыдущих работ, проведенных примерно в тех же условиях, что и на вашем участке.

РАЗЛИЧИЯ В КРЕПЛЕНИИ В ЗАВИСИМОСТИ ОТ ТИПА ФУНДАМЕНТА

Чаще всего постройки из бруса «усаживают» на винтовые сваи или ленточные фундаменты. Опираясь на это, расскажем о методах крепления на каждый из них.

Крепим брус к ленточному основанию

Непосредственно деревянные стены дома весьма затруднительно прикрепить к фундаменту. Этой цели служит толстый нижний слой бруса.

Крепление будет выполняться анкерами, как это показано на фото.

Брус, скрепленный с фундаментом анкерами

Порядок действий:

  1. Заранее приобретите крепежные элементы. На всякий случай, с запасом.
  2. Обязательно перепроверьте уровнем ровность верхней горизонтальной поверхности. В случае обнаружения неровностей более одного сантиметра – устраните их раствором, если же они меньшего размера – подложите под брус дощечки.
  3. Перед тем, как крепить брус к фундаменту, накройте ростверк слоем рубероида для пущей гидроизоляции.
  4. Брусья нижнего ряда обвязки стыкуются путем выборки на углах. Этих методов существует два: в чашу и в лапу.
  5. Стыковка углов в лапу
  6. В подготовленных брусьях высверливаются отверстия чуть больше диаметра, чем анкерные шпильки, вбетонированные в верхнюю часть фундамента.
    Брусья с отверстиями «усаживают» на анкера, подкладывают широкие шайбы и завинчивают гайки.
  7. Если углы нижних рядов соединены между собой нагелями или гвоздями, то анкера в этих местах устанавливать не нужно.
  8. Проверьте уровнем все углы и диагонали верхней поверхности обвязки. При обнаружении неровностей – устраните их рубанком.
  9. Теперь, по завершению постановки нижней обвязки на фундамент, можете приступать к установке вертикальных направляющих каркаса.

Обвязка фундамента брусом: принцип устройства

Стоит заметить, что указанный принцип постановки нижней обвязки подходит не только для ленточного основания. Пусть и с некоторыми нюансами, но он действителен для всех типов фундамента.

Крепим брус к свайно-винтовому фундаменту

Для начала объясним, почему обвязка является обязательным элементом, если вы выбрали винтовое основание. Дело в том, что предустановленные сваи с оголовками являются лишь точечными опорами, и соответственно на некоторые придется больше нагрузки, а на другие меньше.

Если же вы обвяжете сваи должным образом, то нагрузка будет распределена по всей площади, что существенно продлит «жизненный цикл» вашей постройки.

Нелишним также будет отметить, что обвязку необходимо выполнять сразу же после заливки полостей раствором и установки оголовков. Ведь согласитесь, грунты бывают различными и в них постоянно происходят механические процессы.

И наверняка вам бы не хотелось прилагать лишние усилия к трудоемкому выравниванию свай, изменивших свое расположение. Цена установки обвязки будет намного меньшей, чем цена возможного ремонта.

Итак, приступим. Прежде всего, убедитесь в правильности установки всех свай, используя уровень. Если наблюдаются небольшие отклонения, а оголовки уже установлены, устраните неровности путем выпиливания кусочков бруса в необходимых местах.

В углах будущей обвязки должны быть шпильки или анкера, залитые раствором. А углы бруса должны быть обложены алюминиевыми уголками.

Далее, для стыковки участков бруса, выполните на них распилы с обеих сторон. Один из них делают снизу, а другой сверху, после чего складывают куски под прямым углом.

По большому счету обвязка свай не представит большой сложности, при наличии достаточного количества свободных рук.

В некоторых случаях нижних венец здания исполняет роль обвязки. Это никоим образом не повлияете на прочность строения, если лаги пола расположены на несколько венцов выше.

Завершающий этап создания фундамента – обвязка брусом верхней его части
Итак, теперь обвязка фундамента своими руками не доставит вам никакого труда. Надеемся, что вы прислушаетесь к нашим советам и качественно установите основание для своего домика или бани.

Для получения дополнительной информации просмотрите видео в этой статье, где установку выполняют специалисты.

Нижняя обвязка является основанием каркаса дома. Она предназначена длякрепления каркаса дому к фундаменту. В моем случае нижняя обвязка ещё и распределяет нагрузку от дома на сваи фундамента т.е. выполняет функцию ростверка.

Создание несъемной опалубки из рубероида

1. В качестве опалубки для буронабивного фундамента в данном примере будем использовать  самый экономичный вариант, а именно рубероид.

Подготавливаем кусок рубероида нужной нам длины. В нашем примере нам нужен кусок длиной 2м (1,7 м под землей – 0,3м уширение без рубероида + 0,3м над землей + 0,3м запас для обрезки по уровню). Скручиваем рубероид нужного нам диаметра (25см) в виде трубы. Для данной задачи лучше использовать некий шаблон, на который будем накручивать рубероид. На примере у нас металлическая труба. Шаблон можно сделать самостоятельно, проявив смекалку. Вариантов много.

После того как рубероид накрутили (толщина в 2 слоя) необходимо зафиксировать полученную рубашку из рубероида от раскручивания. Здесь нам поможет широкий упаковочный скотч. Скрепим в 4 местах (можно и больше, главное чтобы надежно). Если у вас рубероид с пылевидной посыпкой, то скотч к нему не пристанет. Есть вариант обмотать гильзу из рубероида сначала стретч-пленкой а затем уже скотчем. Это также придаст большую жесткость вашей опалубке.

2. Крепим мусорный пакет к низу опалубки из рубероида. Для чего это нужно. Если у вас высокие грунтовые воды либо просто стоит вода от дождей, то лить бетон в воду не рекомендуется. Также пакет будет являться неким барьером между грунтовой средой и бетоном. По технологии ТИСЭ пакет не используется. Цементное молочко попадает напрямую в грунт образуя грунтобетон, что является дополнительным усилением для опоры (со слов Яковлева – автора технологии ТИСЭ).

Не стоит путать мусорный мешок для помойного ведра с мусорным пакетом 120л, в который на субботниках собирают мусор. Он большой и достаточно плотный. Вот его и будем использовать. Крепим его к низу нашей опалубки скотчем. Опалубка из рубероида у нас подвижная, поэтому постарайтесь использовать скотч, чтобы он действительно крепко зафиксировал пакет (усиленно обмотать скотчем край пакета к рубашке из рубероида). www.gvozdem.ru

3

Ту часть пакета, которая у нас будет использоваться под уширение можно аккуратно  спрятать в трубу опалубки.   Важно! Продумайте размещение пакета, чтобы во время заполнения бетона не образовалось складок, которые могут сделать наше уширение не цельной конструкцией
