Монтаж потолка армстронг: конструкция, инструменты и материалы, подготовка к установке, каркас и сборка конструкции

Виды потолочных светильников

Существует несколько видов светильников, используемых в подвесных потолках армстронг.

Растровые светильники – светильники, специально выпускаемые для потолков данного типа, размером 600х600 мм. Их можно ставить в шахматном порядке вместо потолочных плит. Единственное требование: на реечный каркас в местах установки светильников устанавливаются дополнительные подвесы. Такие светильники комплектуются лампами дневного освещения.

Растровые светильники

Светодиодные светильники – также выпускаются размером 600х600 мм или 1200х600 мм и комплектуются светодиодными лампами.

Светодиодные светильники

Точечные светильники – могут быть использованы в подвесных потолках, под них делаются отверстия в центре потолочных плит.

Точечные светильники

Преимущества потолков Армстронг: стоит ли купить

• Данные системы помогают аккуратно скрыть под собой все возможные инженерные коммуникации, а также обеспечить к ним быстрый доступ в случае необходимости.
• Имеется возможность качественно менять потолочную поверхность практически под любой дизайн интерьера помещения.
• Монтаж, частичный ремонт или демонтаж производятся в кратчайшие сроки.
• Всегда имеется возможность устройства подвесных потолков Армстронг комбинированного типа.
• Уникальные характеристики позволяют качественно оформить освещение, сменить его параметры в любое время.
• Элементы для Армстронг обладают свойствами звукопоглощения, а потому оптимально подходят для применения в офисных и административных центрах.
• Огромный ассортимент позволяет выбрать плиты для установки именно с необходимыми для помещения свойствами – огнестойкий потолок, влагостойкий, теплоизоляционный и так далее.
• Уход очень прост, касается это и частичного ремонта в случае надобности, когда битую или подпорченную часть можно заменить в течении всего нескольких минут.

Расчет армстронга

Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.

Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.

Общие же рекомендации по размещению обрезанных плит таковы:

1. По длине комнаты обрезанный ряд относится к дальней от входа стене.
2. По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.

Нормы расхода материалов для помещений обычной конфигурации следующие:

Для помещений квадратных или с соотношением сторон 3/4:

• Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
• Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
• Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
• Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
• Подвес – 0,6 шт./кв. м потолка.

Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:

• Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
• Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
• Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
• Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
• Подвес – 0,7 шт./кв. м потолка.

В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.

Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.

Подготовка основания

Как и при обустройстве других типов потолочных конструкций, перед тем, как установить потолок Армстронг, выполняют ряд подготовительных мероприятий. Эта подвесная система полностью делает невидимым состояние чернового основания.

Подготовительный этап заключается в удалении прежнего, пришедшего в негодность отделочного материала. Когда краска или побелка прочно держатся на поверхности перекрытия, их допустимо не убирать.

Если произойдет отслоение участков отделки или отпадет слой штукатурки,  они способны повредить смонтированные плитки. По этой причине их необходимо удалить, а трещины заполнить шпаклевкой. Прежде, как монтировать потолки Армстронг в помещении, где велика вероятность протечек, следует гидроизолировать черновое основание.

Утеплитель укладывают на место, накрывают его паропроницаемой пленкой с влагоизоляционным эффектом. Когда в качестве теплоизоляции применяют пенополистирол, его прикрепляют прямо на черновое перекрытие клеем и дюбель – грибками

Важно при монтаже утеплителя вывести проводку для устройства освещения и каналы вентиляции.  «Как сделать монтаж потолка Армстронг своими руками – инструкция, советы»

Расчет необходимого материала

Перед непосредственной укладкой потолка нужно произвести точные расчеты. Это необходимо для того, что правильно определить, сколько материала потребуется для установки изделия. Рассчитать периметр комнаты довольно просто. Для этого существует определенная формула. Вам нужно всего лишь измерить все стены, сложить их размер и округлить полученный результат до числа, которое делится на 3.

Такие простые расчеты могут подойти для помещения площадью от 8-10 кв. м до 100-150 кв. м. Если вам нужно оформить потолок в помещении большего масштаба, то лучше не пытаться делать расчеты самостоятельно, а обратиться к онлайн калькулятору, который быстро и точно произведет все нужные вычисления. Также в таких случаях уместно использовать масштабную схему сооружения.

Большинство специалистов советуют уделять отдельное внимание решетке. При укладке они рекомендуют не обрезать ее больше, чем наполовину. Иначе во время установки потолка придется затратить чересчур большое количество материалов

Хотя стоит заметить, что на качество и прочность конструкции это совершенно не влияет

Иначе во время установки потолка придется затратить чересчур большое количество материалов. Хотя стоит заметить, что на качество и прочность конструкции это совершенно не влияет.

Первый этап. Разметка потолка и установка первичного каркаса из U-профиля

1. Делаем разметку:

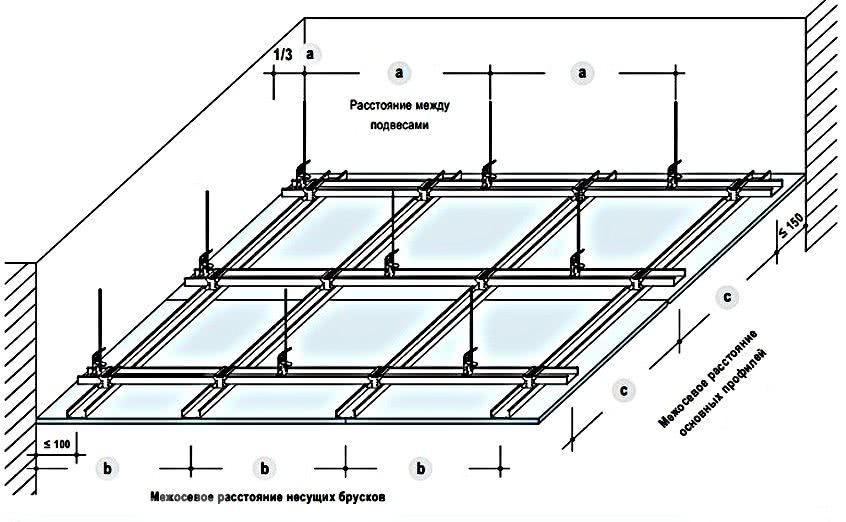

а) на потолке делаем разметку для подвесов. В качестве подвесов используется резьбовая шпилька М6. По длинной  стороне стены подвесы крепятся с шагом не более 1800 мм, по другой стороне с шагом не более 1500 мм. Расстояние от стены до первого подвеса должно быть не более 450 мм

Внимание, разметку следует проводить с особой тщательностью, подвесы должны располагаться строго на одной линии!

 
б) по периметру стены на необходимой высоте отмечаем уровень нашего потолка. Далее крепим пристенный угловой молдинг BPM 215013, BPM 215014, BPM 215015 или основной С-канал BPT 1938 в зависимости от проекта (на чертеже BPM 215013).

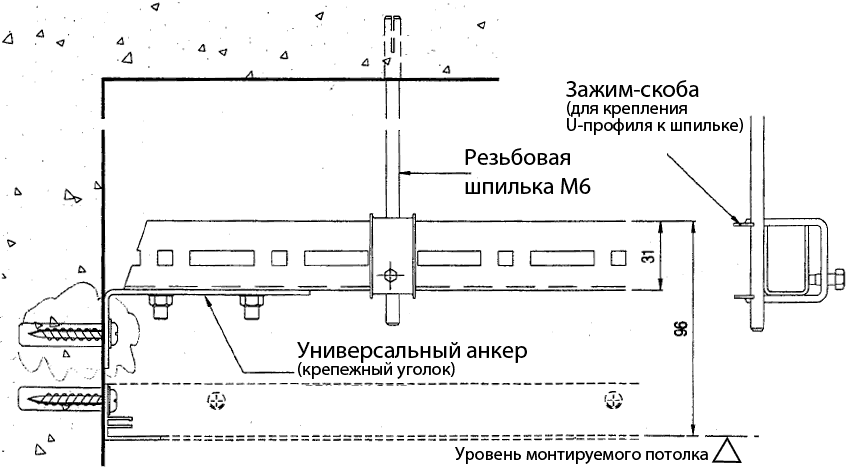

2. Закрепите U-профиль на резьбовых шпильках М6 при помощи скобы-зажима BPM 300121. Далее с  помощью лазерного уровня следует выровнять их на необходимой высоте в одной плоскости. Также следует помнить, что проштампованные  отверстия в U-профилях должны находятся на одной линии.


Совет: чтобы быстро получить правильный уровень U-профиля, возьмите за начальную отметку пристенный угловой молдинг. Верхний край U-профиля находится ровно на 96 мм выше уровня нашего потолка.

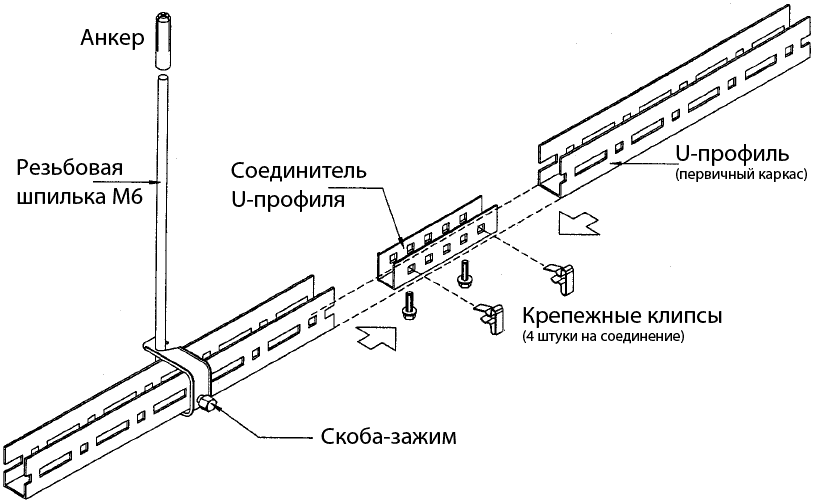

а) U-профили сращиваются между собой при помощи 2-х штук крепежных клипс BPM 300120 и 2-х болтов.

б) все торцы U-профилей крепятся к периметру стены с помощью Универсального анкера BPM 300140 для предотвращения бокового движения и выпадения плит потолка.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

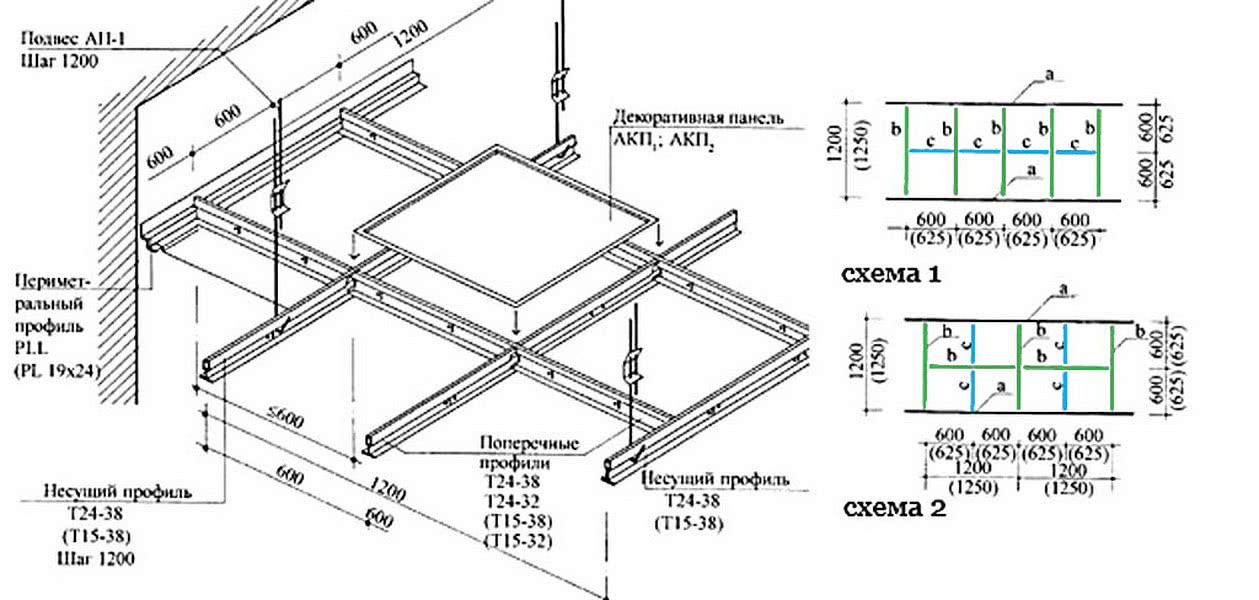

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Расчёт необходимого количества полотна и вспомогательных комплектующих

Для создания натяжного потолка требуется не только само полотно, но и вспомогательные элементы:

1. Крепёжные элементы, которые называются багеты. Эти элементы должны быть прочными, чтобы выдержать не только массу полотна, но и воду, которая может попасть от соседей сверху. Они могут быть алюминиевыми или пластиковыми. Видимый багет крепится на ровную стену. Для многоуровневых конструкций используются невидимые багеты, но вместе с ними надо использовать маскировочную ленту. Для того чтобы определиться с количеством багетов, необходимо определить периметр комнаты, то есть сумму всех её сторон, на которые будут монтироваться багеты.

2. Маскировочная лента. Она необходима, чтобы скрыть зазор между стеной и полотном в месте крепления багета. Делают маскировочную ленту из эластичного материала. Выпускается этот элемент белого цвета, а при необходимости его можно окрасить.

3. Пристенный уголок. Он выполняет те же функции, что и маскировочная лента.

4. Элементы освещения. Для установки осветительных приборов используются термокольца разного диаметра, их количество в каждом случае определяется отдельно.

При расчёте необходимого количества полотна, учитываются площадь комнаты, если потолок монтируется горизонтально полу, то размер полотна будет соответствовать площади помещения. При расположении его под углом, когда потолок имеет криволинейную поверхность или он имеет многоуровневую структуру, расчёт выполняется при помощи специальных программ.

Если вы решили самостоятельно определить количество полотна для прямоугольной комнаты, то последовательность расчёта будет такой:

1. Измеряется ширина и длина помещения в тех местах, где будет выполняться монтаж крепёжных элементов.

2. Умножают полученные величины и получают площадь полотна.

3. Если натяжной потолок расположен под углом, то учитывается наклон багетов.

При сложной форме потолка расчёты выполняются в такой последовательности:

1. Делают чертёж потолка, при этом надо измерить расстояние между соседними углами и диагонали от всех имеющихся углов.

2. Полученную фигуру разбивают на простые элементы, это могут быть треугольники, прямоугольники, трапеции, квадраты.

3. Определяется площадь каждой фигуры. Для этого используются математические формулы, которые знает любой школьник.

4. Если есть криволинейные поверхности, то используются формулы для полученных фигур.

Сборка потолка Армстронг

После того как все вопросы решены, еще раз проверено соответствие профилей, исправность замков, подвесов, выяснили, как собрать потолок Армстронг, можно приступать к непосредственному монтажу каркаса.

В первую очередь выполняется разметка расположения на стенах стартового уголка-профиля. От того, насколько точным будет выполнен монтаж пристенной уголковой рейки, зависит тот факт, будет ли система выглядеть одной плоскостью, или поверхность получится волнистой или «заваленной» в один из углов помещения. Общие положения, как собрать потолок Армстронг. Будет полезно узнать о том, как правильно отрегулировать потолочный каркас.

Для разметки применяют только лазерный или гидравлический уровень, рекомендуется сначала нанести на стены линию контура, и лишь потом приступать к монтажу. Уголок крепится на стены обычными дюбелями с полипропиленовыми вкладышами, с шагом 20 см.

После того как уголок собран, можно приступать к монтажу направляющих балок. Каждую рейку необходимо предварительно проверить на осаживаемость между двумя уголками, после чего фиксируют с помощью концевых замков.

Монтаж потолка Армстронг

Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.

Технология монтажа подвесного потолка Армстронг по шагам выглядит так:

Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем.
По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см. Крепление пристенных профилей
Прикрепив пристенные профиля замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков

При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать

В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке). Лучше нарисуйте план, а после приступайте к монтажу
На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы. Установка подвесов
На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный. Навешиваем несущие профиля и закрепляем их на крючках
Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см.
Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез. Собираем решетку из профилей
Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным.
В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая).

Установка плит в систему подвесных потолков Армстронг

Вот вам пошаговая инструкция по монтажу Армстронга. Все действительно несложно. Надо только предварительно продумать план расположения плит и уяснить для себя, где, на каком расстоянии от стен будут проходить несущие профиля. Дальше все собирается как конструктор.

https://youtube.com/watch?v=Ai7zylLhuhc

https://youtube.com/watch?v=YYabqWJrXCw

Сборка потолка Армстронг

После того как все вопросы решены, еще раз проверено соответствие профилей, исправность замков, подвесов, выяснили, как собрать потолок Армстронг, можно приступать к непосредственному монтажу каркаса.

В первую очередь выполняется разметка расположения на стенах стартового уголка-профиля. От того, насколько точным будет выполнен монтаж пристенной уголковой рейки, зависит тот факт, будет ли система выглядеть одной плоскостью, или поверхность получится волнистой или «заваленной» в один из углов помещения. Общие положения, как собрать потолок Армстронг. Будет полезно узнать о том, как правильно отрегулировать потолочный каркас.

Для разметки применяют только лазерный или гидравлический уровень, рекомендуется сначала нанести на стены линию контура, и лишь потом приступать к монтажу. Уголок крепится на стены обычными дюбелями с полипропиленовыми вкладышами, с шагом 20 см.

После того как уголок собран, можно приступать к монтажу направляющих балок. Каждую рейку необходимо предварительно проверить на осаживаемость между двумя уголками, после чего фиксируют с помощью концевых замков.

Конструкция потолков Армстронг

Потолки Армстронг представляют собой каркас из металлических реек в виде ячеек 60х60 см, на который уложены жесткие или мягкие плиты соответствующего размера.

Армстронг представляет собой каркас из металлических реек в виде ячеек, на который уложены плиты

Жесткие  плиты могут быть выполнены из следующих материалов:

• цельные или перфорированные металлические листы;

  Плиты потолочные для подвесного потолка из тонколистовой стали 0,45мм с покрытием полиэстер

• стекло и зеркало;

  Стеклянные потолки

• пластик;
• деревянные панели.

Потолок Армстронг с зеркальными вставками

Мягкие плиты делают из минеральных или органических природных материалов. В последние годы в рамках борьбы за экологическую чистоту отделки минеральные плиты практически перестали использовать – они содержат минеральную вату, мелкие частицы которой плохо влияют на дыхательную систему.

Цвета плит потолка Армстронг

Потолочные плиты Армстронг из дерева

Конструкция потолка, а также используемые для него элементы каркаса показаны на иллюстрации.

Цены на потолок «Армстронг» из дерева

потолок «Армстронг» из дерева

Комплектация потолка Армстронг

1. Потолочная плита размером 60х60 см.
2. Поперечный Т-образный профиль, длина — 0,6 м.
3. Несущий Т-образный профиль, длина – 3,7 м. Их располагают параллельно короткой стене помещения, при необходимости наращивают с помощью стандартных креплений или отпиливают излишки.
4. Продольный Т-образный профиль, длина – 1,2 м. Крепится к несущему с шагом 0,6 м.
5. Потолочный подвес с крючком (5а), и штангой (5б). Штангу подвеса крепят к потолку с помощью дюбелей или анкеров, крючок – к несущему профилю. За счет зажима (5) регулируют высоту подвеса, обеспечивая горизонтальность уровня каркаса.
6. Стеновой L-образный профиль, длина — 3 м. Его крепят по периметру комнаты с помощью уровня.
7. Анкер или дюбель для крепления подвеса в черновом потолке.
8. Обрезанная потолочная плита для подгонки под размер комнаты.

Элементы подвесной системы

Профиль для каркаса может быть металлическим, окрашенным порошковой краской, или металлопластиковым. Стандартная ширина полки – 15 или 24 мм, первую используют для легких конструкций из органических плит, вторую – для зеркальных, стеклянных и металлических потолков с большим количеством встроенных элементов. Для особо тяжелых конструкций используют также усиленные подвесы. Каркас монтируют с помощью стандартных креплений. Он требует минимальной подгонки и собирается как конструктор, легко и быстро.

Вес каркаса Албес-Норма на 1м 2

С помощью обыкновенных весов мы взвесили каждую направляющую отдельно. У кого-то может возникнуть вопрос: а почему взвешивали каждую отдельно. Да потому что высота профиля у направляющих разная, а соответственно и вес 1м.п. тоже разный.

для удобства занесём полученные данные в таблицу:

м.п.
0,075
0,125
0,105
Итого:
0,4802 кг

Итак, мы с вами посчитали вес 1м 2 каркаса Албес-Норма составляет 0,4802 кг

Дальше мы будем продолжать взвешивать различные каркасы и добавлять в эту статью.

Вес каркаса подвесного потолка. Зачем знать и где применяется данная величина

Обеспечение безопасности

Каркас подвесного потолка — это несущая конструкция. Цель создания потолка — пространство, удобное и привлекательное для людей. Значит, точные расчеты обеспечат создание конструкции безопасной для жизнедеятельности людей в помещениях.

монтаж конструкции подвесного потолка

Знать вес каркаса необходимо для точного и правильного расчета нагрузки на потолочное перекрытие и расчета количества подвесов. Число подвесов для потолка армстронг и подобных рекомендованы производителями, но при необходимости количество креплений можно увеличить. Это повысит уровень безопасности конструкции потолка.

Стандартные и самые распространенные схемы монтажа потолка Армстронг смотрите в статье «Монтаж растровых подвесных потолков типа «армстронг» Этапы установки подвесного потолка.»

Покупая кркас подвесной системы потолка Армстронг и подобных на большие объекты необходимо знать вес комплектующих для выбора грузоподъемности транспорта. Это обеспечит своевременную доставку и начало работ.

Мы помогаем нашим партнерам с доставкой таких грузов. Расценки на доставку подвесных потолков смотрите в разделе «Доставка»

Для расчета и составления строительных смет и утвержения бюджета все расчетные величины должны совпадать с реальными и состыковываться с расценками. Поэтому расчитываются нормы расходов, куда входит и вес каркаса на один метр квадратный.

Как расчитать величины норм расхода комплектующих подвесного потолка мы рассказывали здесь — «Нормы расхода материалов на потолок армстронг»

Монтаж и укладка декоративной потолочной облицовки всегда начинается с расчета и подборки комплектующих для подвесного потолка Армстронг. Большую часть сборочных работ по установке несущего каркаса можно выполнить самостоятельно, тем более что сам процесс требует аккуратной подгонки и монтажа. Специальных навыков для того, чтобы работать с комплектующими и собрать панели потолочные Армстронг своими руками, как правило, не требуется.
