Лобзик по дереву: виды, выбор и особенности эксплуатации

Классификация пилок

Существует несколько видов пильного полотна, которые предназначаются для ручных лобзиков.

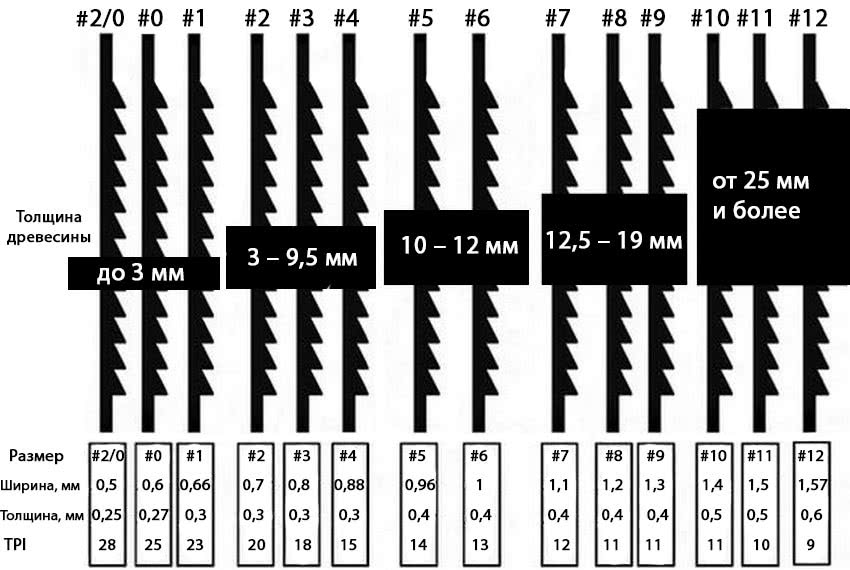

Также полотна различаются по длине. Существует градация по номерам от 2,0 до 12. Чем больше номер, тем грубее обработка. То есть, крупные пилки нужно приобретать для работы с толстыми брусками. Если необходимо сделать сложные узоры, то стоит покупать небольшие пилки.

В зависимости от вида планируемых работ, нужно приобретать тот ил иной вид пилок. Они достаточно прочные, но при избыточном натяжение могут ломаться, поэтому всегда стоит иметь запас для возможности завершить работу, используя запасное полотно.

Из чего можно сделать лобзиковый станок

Самодельный лобзиковый станок по дереву своими руками можно изготовить из самых разнообразных материалов. Проще всего взять в качестве основы обычный инструмент и оснастить его фанерным или деревянным столом. Но также станок можно сделать:

• из старой швейной машинки;
• из пилки по дереву или металлу и мотора от стиральной машины;
• из дрели;
• из компрессора от старого холодильника.

Какой вариант выбрать — зависит от наличия или отсутствия расходных материалов. Для работы в любом случае понадобится дополнительно подготовить дрель, винты и болты разных размеров, рулетку и наждачную бумагу.

С чего начинать

Сначала грамотно организуется рабочее место

Выполнить это условие особенно важно для качественного выполнения резки. Если пространство будет обустроено правильно, работать будет удобно и комфортно

Это условие необходимо для создания качественного изделия.

Упорная конструкция представляет собой специальный станок. В народе его называют «ласточкин хвост». Такой стол выполняется из доски прямоугольной формы. Она имеет клиновидный разрез, который переходит в рабочую зону. Ласточкин хвост крепят на краю стола.

Работа электрическим лобзиком осуществляется стоя или сидя. Заготовка должна располагаться на расстоянии от глаз в 40 см. Необходимо, чтобы лампа освещения была установлена спереди от мастера. Ее размещают под углом к поверхности.

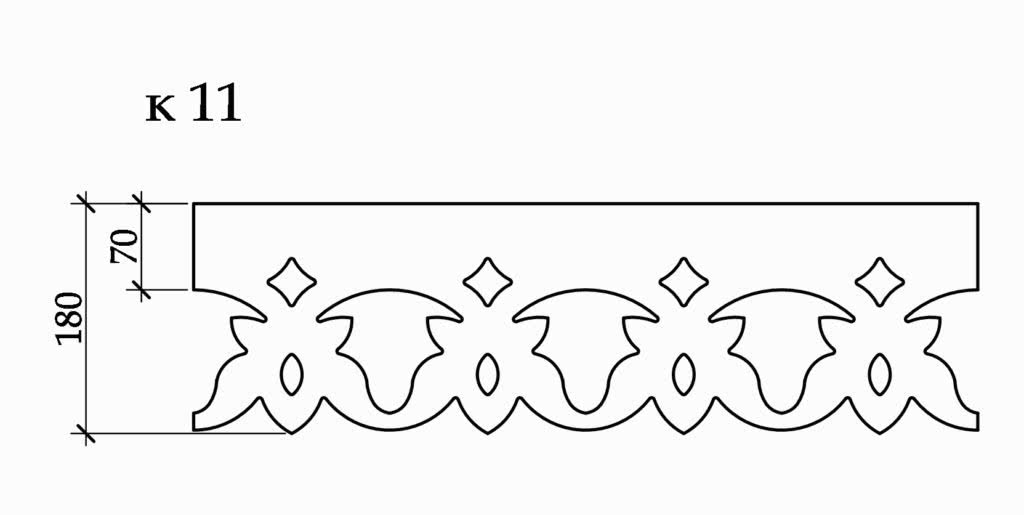

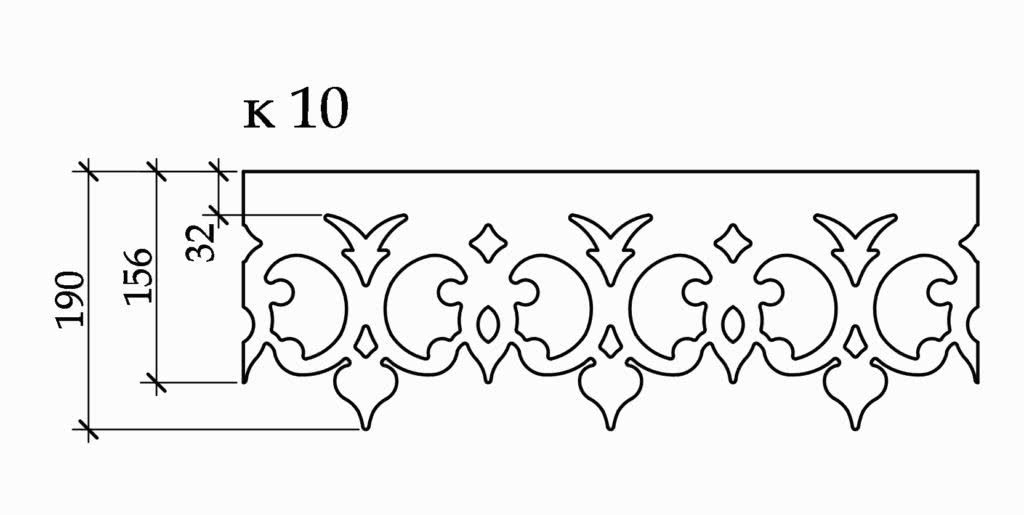

Наличники

Оконные и дверные наличники в домах людей, вошли в широкий обиход ещё в начале 15-го века. Эти элементы оформления, носили не только эстетический характер, но и служили дополнительной защитой домашнего уюта от неблагоприятных погодных условий. По мере движения строительного прогресса и появления новых способов герметизации, практическая составляющая использования наличников отпала, но в качестве элементов дизайна они используются до сих пор.

В современную эпоху коммерции, можно найти десятки предложений по продаже подобного элемента декора. Найти сейчас можно все, но гораздо приятнее изготовить что-либо своими руками. Для мастеров, уверенных в своих навыках, мы собрали трафареты наличников для выпиливания лобзиком. Приведенные ниже эскизы, можно просто распечатать или доработать в графическом редакторе, скомпоновав из них обрамление Вашего будущего окна.

Как нанести рисунок на заготовку

Не каждый, даже творческий человек, может похвастаться блестящими художественными навыками. Для некоторых, само вырезание ручным лобзиком, представляет гораздо более простую задачу, нежели вырисовывание контура будущей поделки. К счастью, нанесение рисунка на поверхность, может быть выполнено несколькими элементарными способами, доступными практически всем. Перенести контур модели с помощью копировальной бумаги. Найти такую можно в канцелярских товарах, по средней цене в 150 рублей за упаковку из 50 листов, которых хватит несколько сотен поделок.

Приклеить бумагу с рисунком на двухсторонний скотч или клей. Во втором случае, после выпиливания, приклеенную бумагу, придется снимать наждачкой. Двухсторонний скотч, можно будет аккуратно отклеить.

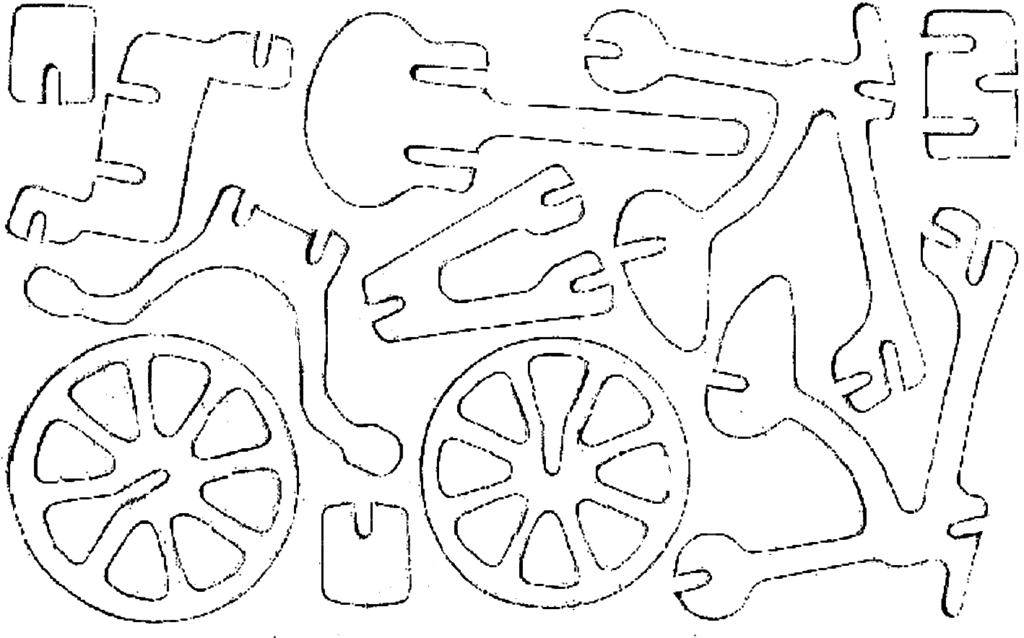

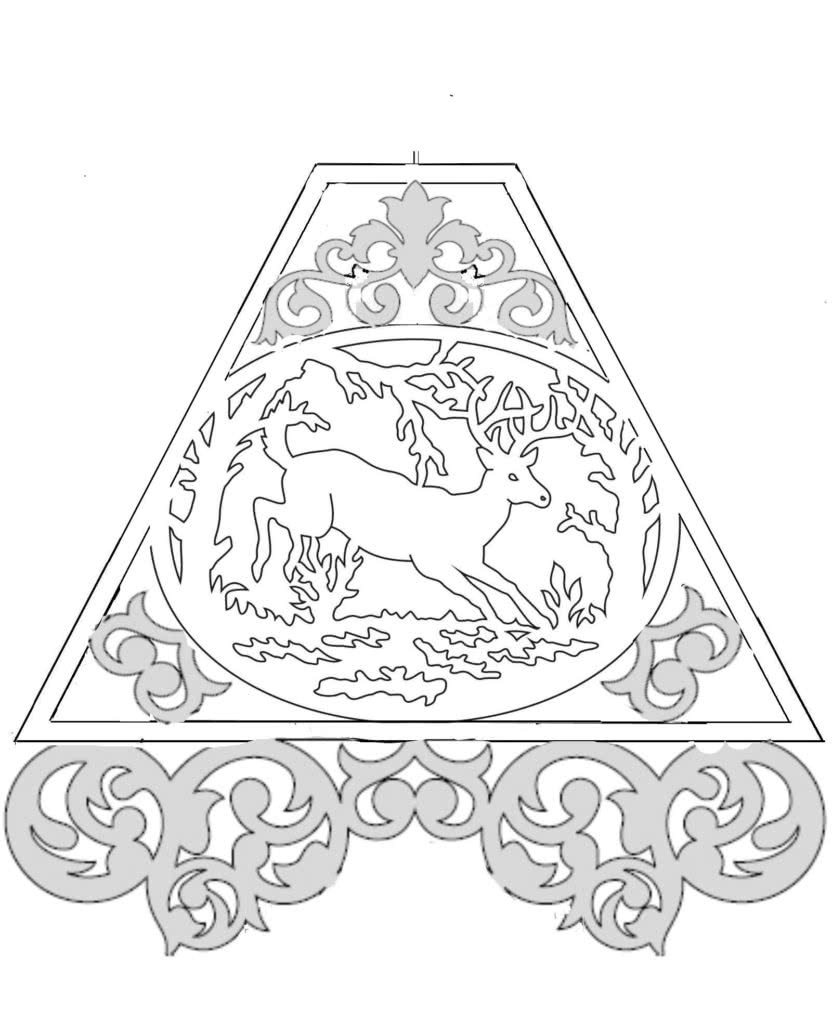

Что можно сделать из фанеры: интересные идеи, рисунки, чертежи

Для обработки материала с целью создания декоративных элементов используется ручная пила. В результате обработки дерева, фанеры, пластмассы создаются поделки, которые имеют практическое применение и эстетическое значение.

Фигурное выпиливание- увлекательное хобби, которое приносит практическую, моральную и материальную пользу. Из фанеры и деревянной заготовки можно сделать:

• вазу для конфет;
• корзинку;
• настольную подставку для открыток;
• светильник;
• вешалку в прихожую, гостиную;
• рамку для фотографий;
• игольницу;
• хлебницу;
• панно;
• подсвечник;
• подставку под горячее, для яиц;
• шкатулку.

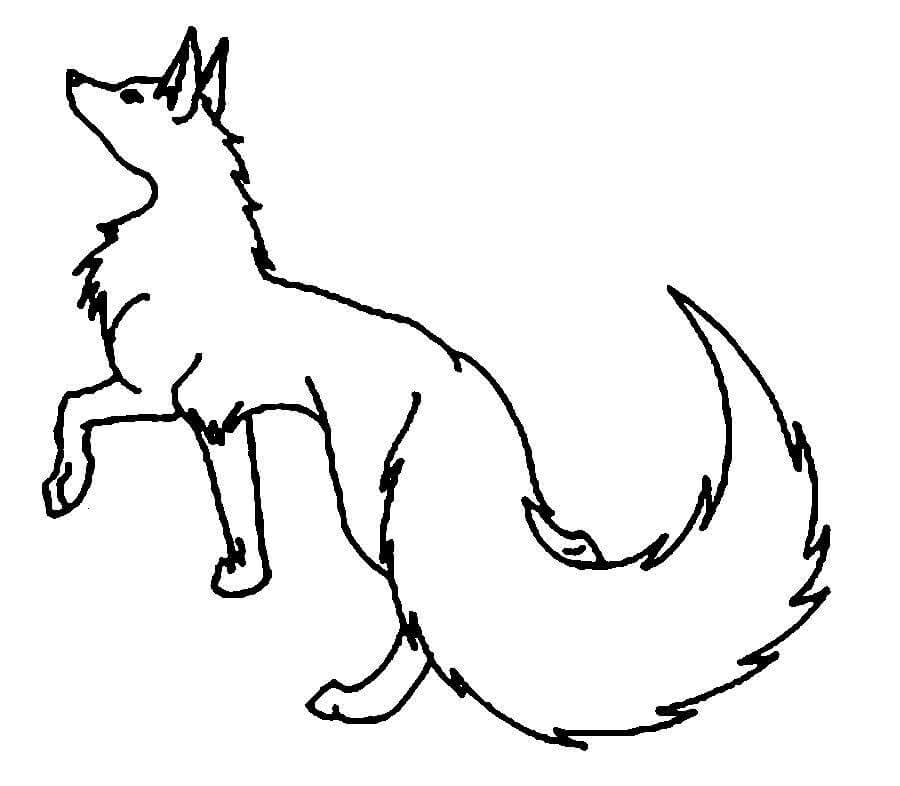

Начинающим для резьбы можно выбирать легкие рисунки, простые схемы, чертежи поделок, эскизы, которые обладают приятным внешним видом. После освоения техники выпиливания можно попробовать силы на ювелирных моделях с ажурных фрагментами.

С помощью лобзика можно изготовить наличники для дизайна дома. Разнообразие эскизов позволяет создать данный элемент, который обеспечит художественное оформление интерьера. Путем фигурного вырезания можно сделать поделки из дерева.

Выпилить красивые элементы декора можно из фанеры. Используя трафареты для лобзика, из заготовок легко сделать рамки под фотографию, зеркала и многое другое. Хендмейд дополнит дизайн комнаты, подчеркнет выбранный стиль.

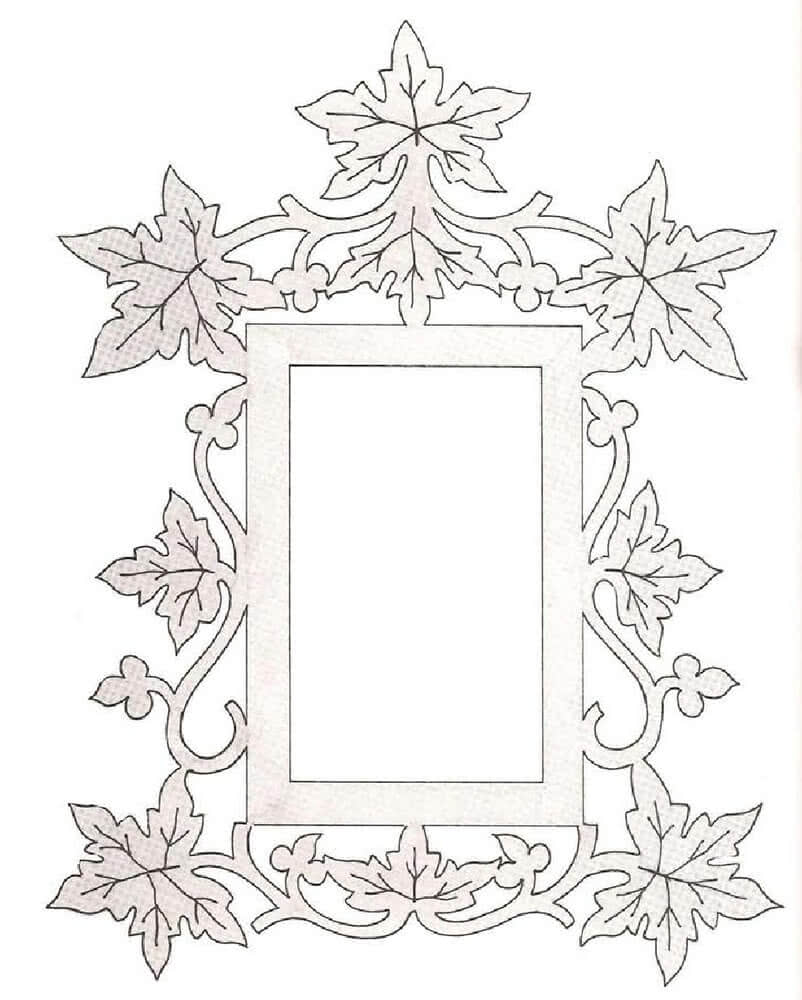

Рамки

Одними из самых красивых изделий, получаемых путем фигурного вырезания фанеры, являются рамки. Используя доступные трафареты для лобзика, можно сделать настоящее узорчатое чудо. В такую рамку, сделанную своими руками, можно вставить зеркало или фотографию дорогих сердцу людей. Самое приятное, что подобное изделие, почти наверняка займет достойное место в оформлении любого интерьера, даже если оно слегка выделяется из общего стиля.

Следует отметить, что представленные ниже трафареты для выпиливания лобзиком рамки зеркала и фото, относятся к сложным изделиям. Если у Вас ещё нет опыта работы с лобзиком, рекомендуем сначала потренироваться на паре-тройке более простых моделей. Набравшись опыта в выпиливании сложных узоров, можно смело начинать работу с детализированной рамкой. Главное не торопиться, и стараться как для себя (особенно если готовите подарок).

Людмила Пелымская (источник)

Покрытие поверхности

После обработки наждачной бумагой поверхность фанеры нужно просушить и хорошенько стереть пыль и остатки опилок. При необходимости покрыть сверху тонким слоем шпатлевки, чтобы выровнять идеально поверхность. Если это не принципиально, так как поделка будет находиться на улице или в саду, то можно данную процедуру пропустить.

Перед покраской поверхность нужно загрунтовать. Используют для этих целей чаще всего обычную олифу или грунтовку с алкидной основой. Сейчас в продаже есть специальные составы, которые заполняют поры древесины.

Это важный этап подготовки к покраске. Ведь дерево — это живой природный материал, от смены температуры и влажности оно может менять размер, поры дерева сужаются или расширяются. Если сразу нанести краску, то при таких изменениях она быстро растрескается. Грунтовка заполняет все трещинки и поры, что обезопасит вашу поделку от такой участи.

Какая фанера нужна для выпиливания лобзиком?

Практика показывает, что лучший материал для работы ручным лобзиком – березовая фанера толщиной от 2 до 8 мм. Она доступна, проста в обращении и отличается высокой прочностью.

Для создания мелких деталей или «плотного» ажурного узора уместней использовать трехслойную фанеру толщиной до 3 мм. Ее легко пилить и при этом она довольно прочная. Вероятность, что вы испортите выпиленный завиток при очередном заедании полотна – существенно ниже.

Выбирая материал для поделок, обратите внимание на то, чтобы фанера была ровной и без большого количества сучков. Изучите торец на наличие воздушных камер, их присутствие свидетельствует о неравномерном нанесении клея

От такой низкосортной фанеры лучше отказаться, в противном случае вам не избежать большого количества сколов, которые испортят внешний вид изделия.

Выбор лобзика

Сегодня есть немало производителей, предлагающих свои модели лобзиков, каждая из которых может отличаться массой нюансов. Поэтому выбор бывает не настолько простой, как это может показаться.

На данном примере будем рассматривать обычный электролобзик со стандартным набором возможностей:

• регулятор реза — практически все современные модели имеют его. Он позволяет контролировать скорость и для разных материалов подбирать собственную, таким образом это один из важнейших элементов современного электролобзика;
• маятник на несколько ступеней — он позволяет увеличить срок эксплуатации полотна, поскольку направляет его после реза в иное положение, и при срезе таким образом распиловка ведется лишь в одном направлении;
• крепление полотна — в разных моделях используется винты или барашки, но сегодня более простой вариант — это фиксация с помощью рычага-зажима;
• поворачивающийся механизм — он позволяет резать материал под любым углом касательно вертикали, благодаря чему не приходится вертеть рукой и выкручивать сам механизмы, а практически в одном и том же положении можно сделать любое по сложности изображение или контур;
• фиксатор угла — это приспособление помогает под определенным углом при жестком креплении сделать срез детали, что отлично помогает мебельщикам и другим мастерам получать достаточно точные разрезы;
• охладитель — охлаждает мотор электролобзика, позволяет использовать его без перерыва и даже при длительных нагрузках сохраняет работоспособность.

Также разные модели отличаются по стоимости. Обычно стоимость соответствует набору всех перечисленных выше характеристик и конструктивных элементов.

Количество доступных колебаний также влияет на стоимость инструмента. 3000 колебаний в минуту — достаточный показатель, а все что больше — может и не пригодится в работе, но на стоимости точно отразится.

Нюансы устройства электрического лобзика

Современные производители выпускают различные модели электролобзиков. Конструкция любого вида инструмента состоит из таких основных элементов:

1. Режущее полотно. Все электрические лобзики оснащены специальной пилкой, с помощью которой осуществляется раскрой материала. Процесс обработки выполняется за счет быстрых возвратно-поступательных движений режущего элемента. При этом в зависимости от модели устройство совершает от 43 до 58 оборотов в одну секунду.
2. Опорная подошва. Такая деталь конструкции обеспечивает точность резки. У большинства выпускаемых электрических лобзиков направляющая плоскость поворачивается пол любым удобным углом до 45 градусов. Некоторые модели имеют фиксированное значение уклона.
3. Двигатель. Электрический инструмент обязательно оснащен специальной движущей системой, которая приводит в действие вращающийся механизм. Чем больше мощность прибора, тем выше его эксплуатационные возможности.
4. Держатель. Такой элемент позволяет удерживать инструмент в правильном положении во время всего рабочего процесса.

Некоторые модели электрических лобзиков имеют дополнительное оснащение. Это может быть подсветка или устройства для автоматического удаления стружки. Многие инструменты имеют регуляторы реза, которые дают возможность самостоятельно установить обороты вращения режущего элемента для каждого отдельного вида, обрабатываемого материала.

Как выбрать полотно для решения конкретной задачи

Пилка подбирается с учетом всех вышеописанных маркировок. ( Wood – дерево и т.д).

Ещё несколько основных правил:

• Короткая толстая пилка меньше гнется и меньше уходит в сторону.
• Крупный зуб пилит быстрее, но грубее.
• Мелкий зуб меньше рвет поверхность.

Кроме того, для облегчения выбора производители иногда наносят на пилки дополнительную словесную маркировку:

• basic – базовые, стандартные пилки,
• speed – скорость, быстрый грубый распил,
• clean – тонкий чистый пропил,
• progressor – пилки с плавающим, разным размером зубьев, чаще всего универсальные,
• flexible – волнистая разводка для пиления металла,
• special – полотна со сверхтвердым напылением без зубьев по керамике, некоторым видам пластика и т.д.

Какую пилку выбрать для выпиливания столешницы

Столешницы из ЛДСП, МДФ пилят пилками достаточной для пропила длины, но не длиннее. Длинные пилки склонны к уходу в сторону. Используются пилки с мелким зубом по твердому дереву (Hardwood) или металлу (Alu, Metal).

Для быстрого грубого реза подойдут пилки с дополнительной маркировкой speed (скорость). Более аккуратный рез могут сделать пилки basic (базовый стандарт) и clean (тонкий пропил).

В зависимости от особенностей материала и самого электролобзика пилки могут показать себя в работе по-разному. Более точный подбор пилки проводят пробными резами на ненужном куске материала.

Для дерева

Для дерева используют пилки с маркировкой Wood (дерево) и Hardwood (твердое дерево). Пилки с крупным зубом обеспечат быстрый грубый рез, с мелким – более чистый и точный.

В некоторым случаях древесину эффективно пилят пилки по мягкому и черному металлам. Толстую древесину лучше пилить длинными пилками с крупным зубом. Например, с маркировкой Т344С.

Для распиливания ламината и ЛДСП

Чтобы избежать скалывания поверхностей, используют пилки с мелким зубом. При распиловке отключают маятниковый ход. Сложность в том, что ламинированные листы или плиты неоднородны и состоят из прессованных опилок, стружек, дерева, фанеры, покрытых ламинитом.

Ламинат – это пластик, основа ДВП или МДФ, в случае с паркетом дерево. Поэтому используют разные пилки, в том числе по дереву, пластику, мягкому и черному металлу. Самый эффективный вариант выбирают путем пробного пиления на куске материала.

Для фигурного выпиливания по дереву

Для фигурной резки используют узкие полотна с мелким зубом. Узкое полотно позволяет делать повороты во время пиления без поломок, изгиба или застревания полотна. Мелкий зуб делает точный пропил и также не мешает повороту пилки при пилении.

Для резки гипсокартона

Гипсокартон, несмотря на рыхлую структуру, является абразивным материалом. То есть, способен быстро сточить зубья пилки, например, по дереву. Поэтому для него применяют специальные пилки с твердым покрытием, прямые или волнообразные. В крайнем случае пилки по черному металлу, но они долго не прослужат, так как гипс быстро сточит зубья.

Для распиливания ДСП

Для распиловки ДСП применяются короткие пилки (до 75 мм) со средним зубом (шаг 2-3 мм, маркировка А или В). ДСП состоит из опилок и стружек, которые легко прорезают обычные пилки по дереву или твердому дереву.

Однако смолы, которыми они склеены, могут быть жесткими, что приводит к быстрому износу пилок

Поэтому для пилок по ДСП важно качество стали. Лучше, если это HSS

Для распиливания фанеры

Фанеру можно пилить пилками по дереву со средним и мелким зубом. Крупный зуб (для быстрого реза) вырывает куски фанеры, пилит с шумом и вибрациями листа. На практике, фанеру пилят и пилками по металлу с мелким зубом. Это дает качественный ровный пропил.

Минусы – пилить такими пилками медленнее и они могут перегреваться при работе от трения, возможны зажимы из-за маленького развода. Сильного перегрева допускать нельзя, так как при этом материал чернеет (горит), а металл пилки может отпуститься (потерять закалку).

Самодельный лобзиковый станок из дрели

Шуруповерт и дрель являются одними из самых распространенных электроинструментов в любом хозяйстве. Данные устройства достаточно мощны, имеют широкую сферу применения и порой используются даже в качестве приводов различных механизмов. Именно в качестве двигателя использует дрель автор следующего руководства по сборке настольного лобзика своими руками. Представленный далее процесс изготовления классического станка не требует сварки и резки металла болгаркой, но при этом отлично демонстрирует принцип работы подобного аппарата. В основе устройства лежит элементарный кривошипно-шатунный механизм, который можно изготовить за пару минут, имея в распоряжении кусок фанеры и короткий стальной пруток, диаметром 6 мм. К сожалению, автор не предоставил подробный чертеж лобзикового станка, но закрыл множество вопросов, смонтировав наглядную видео-инструкцию. Весь процесс сборки включает в себя достаточно много мелких деталей, простых для понимания и не требующих дополнительных комментариев. По сей причине, мы решили не объяснять элементарные вещи на словах, а затронуть только основные детали конструкции. По традиции, начнем инструкцию с перечисления требуемых материалов.

1. Деревянная рейка (2 шт): 500x40x20 (длина, ширина, толщина)
2. ДСП для основания: 400x350x20
3. ДСП для рабочей поверхности: 320x320x20
4. Полоски ДСП (2 шт): 350x50x20
5. Лист алюминия: 400x400x1
6. Дрель (шуруповерт)
7. Трубки ПВХ (4 шт): 300 мм в длину
8. Саморезы, болты, шайбы и гайки
9. Клей для дерева
10. Стальной прут, диаметром 6мм (для кривошипного узла)
11. Пружина

Перечисленные материалы используются в инструкции, но не претендуют на абсолютную точность. Вы же можете заменить тем, что имеете в распоряжении. От размеров, при необходимости, тоже можно отойти.Требуемые инструменты:

• Шуруповерт или дрель
• Пассатижи
• Ножницы по металлу
• Молоток

Подготовив требуемые материалы, остается только собрать их в единый рабочий механизм, следуя видео-руководству, представленному ниже. При соединении деревянных деталей при помощи саморезов и клея, советуем подождать полного высыхания, которое продлиться от 24-х часов. В противном случае, соединение будет хлипким. На место представленного механизма натяжения пилки, можно установить небольшой талреп с фиксирующей гайкой. Так, процесс натяжения будет более удобным и эффективным. В качестве пилки, автор использует стальную проволоку для выживания в лесу. Разумеется, идеально ровный распил подобным элементом не получить, поэтому на концах верхнего и нижнего рычагов, следует сделать крепежный элемент. Зажать пилку можно между двумя шайбами, затянутыми винтом с парой гаек. Для наиболее прочной и удобной фиксации кривошипа, лучше использовать сверлильный патрон с ключом. При наличии данного элемента, Вы сможете быстро снять дрель или шуруповерт, когда он понадобиться в другом месте. Так же просто его можно будет затянуть обратно. Надеемся, что представленное руководство было полезным и доходчиво передало принцип работы и изготовления устройства. Более наглядную инструкцию о том, как сделать самодельный лобзик, Вы можете посмотреть в нижеприведенном видеоролике. Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

Настольный лобзиковый станок предназначен для выпиливания различных деталей, имеющих сложную конфигурацию, из листовых материалов. Данный инструмент способен работать с МДФ, ДСП, ДВП и многими другими. Также лобзики могут производить выпиливание внутренних контуров деталей, если предварительно проделать небольшое отверстие. Данный инструмент отличается широким спектром применения, поскольку он способен обеспечит высокую производительность труда, чего не добиться обычной ножовкой.

Подготовка рабочей зоны

Перед началом выпиливания деталей шкатулки следует подготовить свое рабочее пространство. Для этого устанавливается специальный стол. На нем и будет создаваться поделка. При этом соблюдаются такие правила:

• Во время работы за столом не должно быть лишних предметов.
• Прибор для резки должен быть всегда под рукой. Для него отводится определенное место.

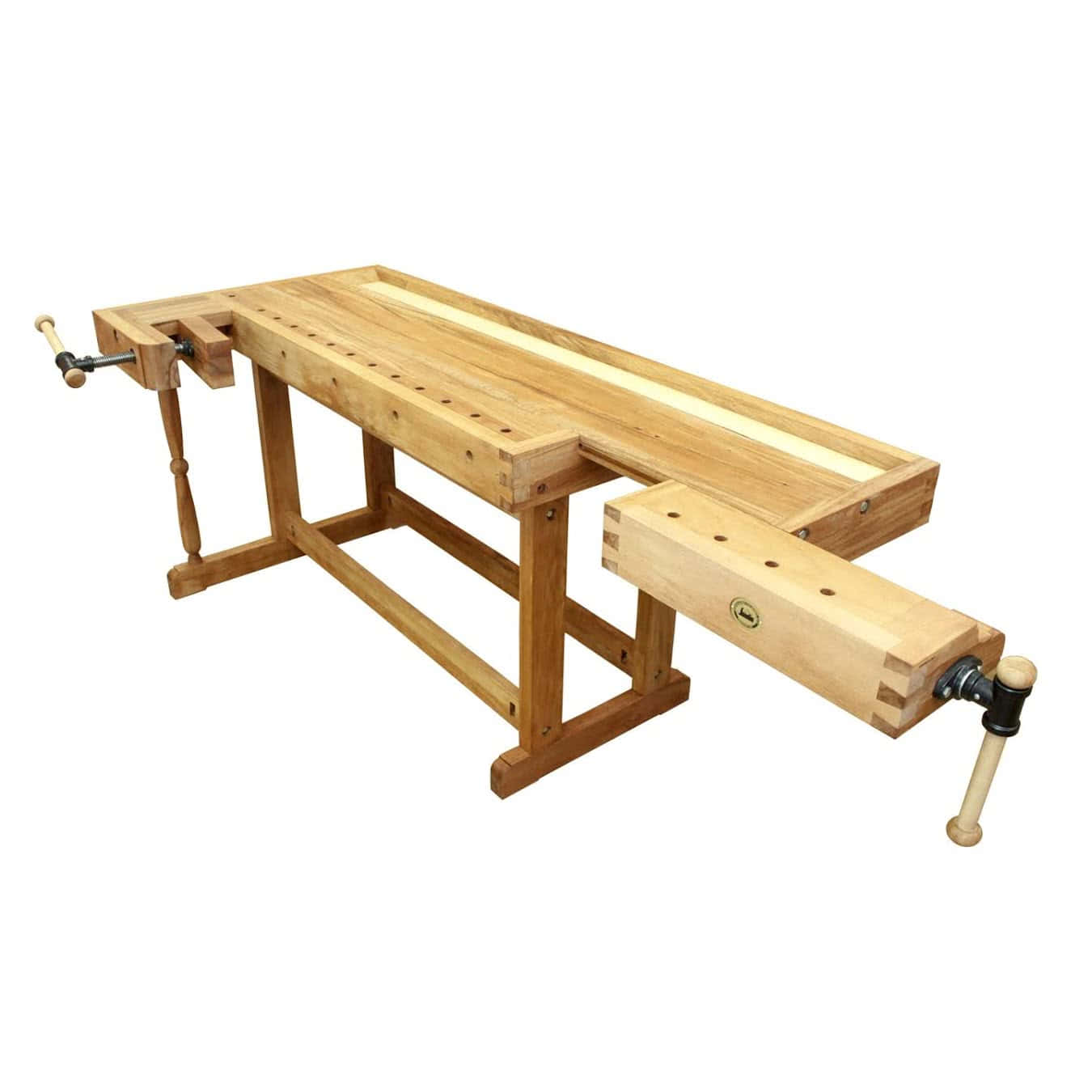

• Верстак. Его размещают в проветриваемом помещении. В комнате должно быть светло и просторно.

Однако не всегда получается устанавливать стол для выпиливания лобзиком в нужном месте. К обычной квартире верстак обычно размещают на балконе, если он утеплен. При этом можно работать над поделками в любую погоду.

Что делать если заедает пилку

Заедание пилки иногда случается даже у опытного мастера. У начинающих, к сожалению, это обычное явление.

Пилка по дереву

Перечислим основные причины заедания и способы их устранения:

• Перегрев полотна. Возникает при длительной интенсивной работе за счет трения металла о дерево (иногда даже может пойти дымок). Нужно дать полотну остыть, снизить интенсивность пиления или подобрать более подходящую для данного типа и длины пропила пилку. Можно также почаще протирать пилку влажной тряпкой.
• Дефекты заготовки — постороннее включение, сучок, сгусток клея. Снизить скорость или заменить заготовку.
• Перекос рамки. Встречается у начинающих. Выпрямить рамку и внимательно следить за ее положением.
• Зажим почти разделенными полосами фанеры при пропилах большой длины. Концы можно скрепить струбциной или просто прищепкой.

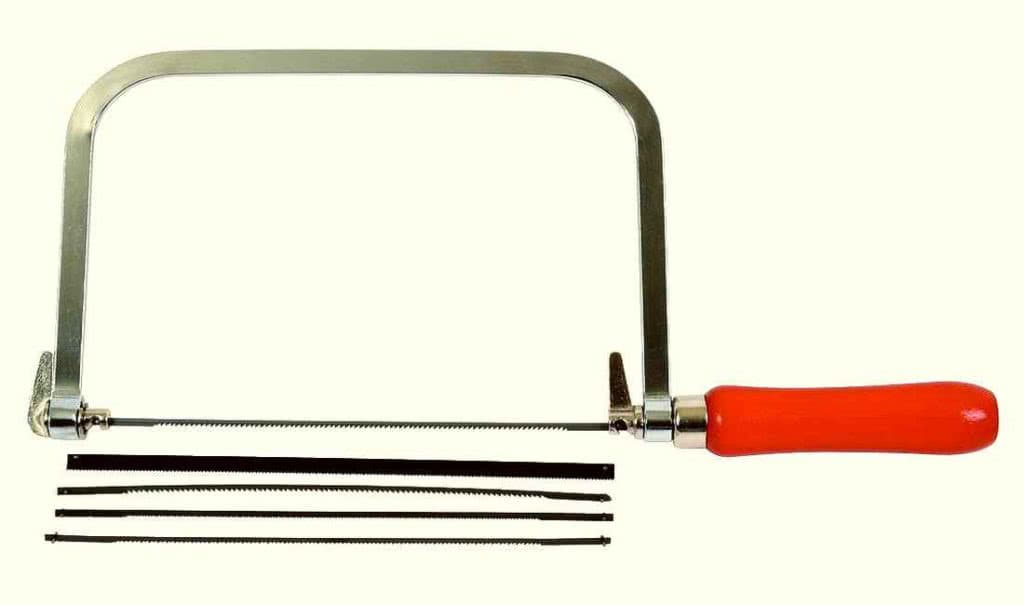

Как выбрать ручной лобзик для школьника

При выборе лобзика по дереву необходимо учитывать следующие параметры:

• вид пилки;
• размер полотна;
• конструкцию.

Какие пилки существуют, какие подойдут для начала и их классификация

Существуют следующие виды пилок для ручного лобзика:

1. Стандартные или Standart tooth. Данные пилки характеризуются зубьями, имеющими одинаковый размер, удаленность друг от друга и направленность.
2. Реверсные или Reverse Skip-tooth. Часть резцов на реверсной пилке направлены вверх, что позволяет подрезать материал при возвратном движении инструмента. В результате сколы с обратной стороны практически отсутствуют.
3. Пилки с пропущенным зубом или Skip-tooth Blades. Отсутствие резцов исключает риск заклинивания лобзика и сильный нагрев полотна, способствует хорошему отводу опилок в процесс работы и повышает скорость обработки.
4. Пилки со сдвоенными зубьями или Double-tooth Blades. Главная особенность — получение гладкого реза. Также пилка хорошо отводит стружку и мало греется.

Полотна различают по длине, которая влияет на толщину обрабатываемого материала. По данному параметру различают номера полотна от 2,0 до 12.

Новичкам, в том числе школьникам, при покупке инструмента следует обращать внимание на характеристики полотна. Изначально рекомендуется работать лобзиком размером 130 мм, реже — 160 или 165 мм (лезвия номер 3, 5, 7)

Толщина выпиливания при этом составляет 9,0-12,5 мм. Тем, кто только начинает выпиливать по дереву, рекомендуется использовать пилки с большим значением TPI. Работа с ними протекает медленнее, зато рез получается ровнее и аккуратнее.

Разновидности моделей

Если планируется редкая работа с инструментом по дереву, то выбирают простые модели. Среди них можно выделить лобзик Stayer Master, отлично подходящий для школьников. Пилки из нержавеющей стали отличаются прочностью и надежностью. Модель предназначена для фигурного распила дерева и обработки в труднодоступных местах.

Еще одна хорошая модель — лобзик Fit школьный 41030. Рама и полотно изготовлены из инструментальной стали. Деревянная ручка обеспечивает надежность и удобство захвата.

При подборе моделей следует обратить внимание на производителя. Не стоит покупать дешевые инструменты китайского производства

Они отличаются малой прочностью и коротким сроком службы.

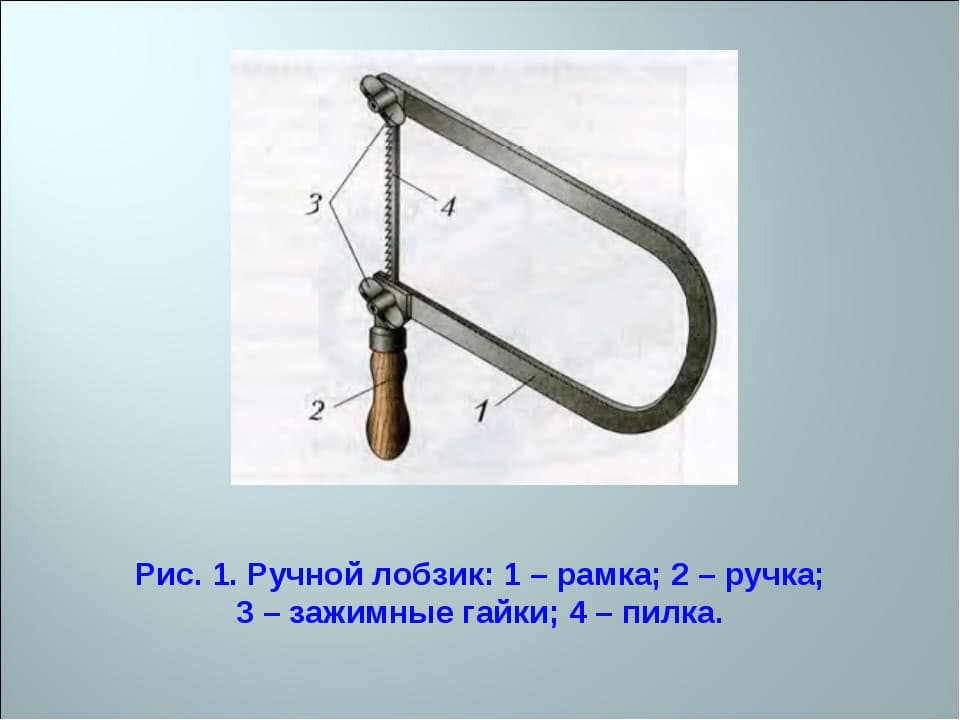

Конструкция

Ручной школьный лобзик отличается простой конструкцией. Он состоит из металлической рамы, ручки, пилки и зажимов. Пилка крепится к раме с помощью барабанчиков или гаек. На раме с одной стороны имеется ручка. Она может изготавливаться из пластика или дерева. Второй вариант более надежен и прочен.

По форме рамы инструмент может быть прямоугольным или остроконечным. Первый вариант подходит для прямого распила материала. Второй вид используют для создания более сложных линий.

Выпиливание электролобзиком из фанеры: чертежи и правила работы с инструментом

Электролобзик является одним из наиболее распространенных ручных электрических инструментов. Им можно осуществлять обработку самых разных материалов: древесины, пластмассы, керамики, металла и т. д. Однако основным материалом, с которым работает большинство мастеров электролобзика, является фанера.

При помощи узкой пилки данный инструмент позволяет вам осуществлять не только прямой рез, но и выполнять замысловатые узоры. И в этой статье мы рассмотрим несколько советов специалистов, работающих с электролобзиком.

Пример чертежей для выпиливания при помощи электролобзика.

https://youtube.com/watch?v=ysoiMuB0DZ8

https://youtube.com/watch?v=1VzR3Rx_7Iw

https://youtube.com/watch?v=NKdOAvlxwpw

Устройство лобзикового станка

Лобзиковый станок — инструмент, предназначенный для выполнения прямых или криволинейных резов металла и древесины. Конструкционно состоит из следующих частей:

• рамы с натянутой пилкой;
• кривошипно-шатунного механизма, обеспечивающего возвратно-поступательное движение;
• станины;
• рабочего стола.

Главное отличие станка от ручного электролобзика заключается в том, что агрегат твердо зафиксирован на поверхности и не требует удержания руками. Кроме того, за счет особенностей конструкции пилка обычно дает меньше вибраций и отклонений при работе, что снижает вероятность ее поломки.

Чертежи с размерами самодельных лобзиковых станков

Соорудить в домашних условиях лобзиковый станок достаточно просто. В процессе рекомендуется следовать указаниям готовых чертежей, чтобы соблюсти оптимальные размеры конструкции.

Лобзиковый станок должен обладать достаточно широким столом и просторной нижней частью для моторного механизма

При этом точные габариты станка зависят от использованных исходных материалов. К примеру, из швейной машинки электролобзик можно сделать очень компактный, для работы с маленькими деталями.

Если распиливать предстоит большие заготовки, нужно предусмотреть достаточную высоту ходовой части станка

Двигатель и провода при сооружении приспособления нужно расположить так, чтобы они не мешали в процессе распила деталей и не создавали опасности травмы для оператора.
